化学镀镍铁氟龙添加剂配方
化学镀镍铁氟龙添加剂配方
（周生电镀导师）
特氟龙又名聚四氟乙烯，具有优异的耐腐蚀特性和极低的摩擦系数。
在普通中磷酸性化学镍镀液中加入本品，可以使特氟龙微粒进入镍磷合金镀层，极大的改善镍磷镀层的化学性能，增加化学镍镀层的耐蚀性和耐酸碱特性，并且镀层的摩擦系数大幅降低。
化学镀镍磷特氟龙合金镀层颜色乌量，增加镀液中特氟龙含量可以使镀层中特氟龙含量增加，镀层颜色趋于乌黑光亮。
一、工艺流程
周生电镀导师之（@Q）： /3/8/0/ 6/8/5 /5/0/9/
电镀导师之 [@（微）（信）]：/1/3/6/5/7/2/0/1/4/7/0/(T*E*L同)
●配方平台不断发展
我们的配方平台包含的成熟量产商业配方，已有AN美特、乐思、罗哈、麦德美、国内知名公司配方。
配方平台帮助了很多中小企业提高产品技术水平，也有不少个人因此创业成功，帮助国内企业抢占国外知名企业市场，提升国产占有率是我们长期追求的目标。
●说明
目前市场上有很多类似抄袭或者是买过部分配方后再次转卖的，他们会改动数据，而且不会有后期的改进和升级。
他们甚至建立Q群或者微@信群推销配方。
我们没有建立任何群。
一切建&群的都是假冒。
（本*公*告*长*期*有*效）。
有些号称配方公开的公司，其实公开的是代号配方，靠高价卖代号原料赚取高额利润，希望买配方的用户不要被此类广*告忽悠。
添加剂的使用：
按20-30毫升/升的比例加入普通中磷化学镀镍镀液中，1升化学
镍工作液一般加25毫升添加剂。
温度80—90度，PH4.4--4.8
时间视需要镀层厚度决定，通常不少于10分钟。
添加剂的补加：
可以和化学镍A,C浓缩液一起补加，也可以根据镀层的颜色判断是否需要补加添加剂，长时间停止补加镀液会重回普通中磷化学镍，镀层颜色趋于白亮，补加过量镀层会变得更乌黑。
所以在连续工作的情况下可以采取定期定量补加的方式确保镀层颜色的一致性。
化学镀镍的配方及实际使用实例
1 铸铁复合化学镀镍前的活化工艺铸铁复合化学镀镍前处理工艺为：机械抛光→除油除锈→活化处理。
但不同的活化方法，直接影响镀层的结合力和孔隙率。
筛选最佳阴极活化工艺为：70%Ｈ２SO４，室温(最佳200OC)，DＫ=8A/dm ２，10s。
本活化液可保证镀层结合力最大、孔隙率均为零。
2、如何改善不锈钢化学镀镍层的结合力不锈钢件(传动轴、啮合件、动配合件等)化学镀镍，可改善镀层的均匀性和自润滑性，比电镀铬好。
但不锈钢化学镀镍常因前处理不好而造成镀层与基体结合力不理想，成为实际生产中迫切需要解决的问题。
原工艺流程：机械抛光→有机溶剂除油→化学除油→热水洗→电化学除油→热水洗→冷水洗→30%HCl→冷水洗→20%HCl(50OC)→冷水洗→闪镀镍→化学镀镍。
原工艺的缺点：单独用HCL除氧化皮效果不好；形状复杂件闪镀镍因覆盖能力不好而影响到化学镀镍的均匀性；因工序较长有可能造成不锈钢新鲜表面重新被氧化成膜；闪镀镍溶液易污染化学镀镍溶液等。
为此，有人改进工艺。
改进工艺流程：抛光、除油工序同原工艺→混酸除膜(25%HCl+8%HNO３+10%HF)→冷水洗→活化(10%HCl+5%NH４F，60OC)→热水洗→化学镀镍。
改进工艺的优点：①采用混酸除去不锈钢表面难溶的FeCrO４氧化膜、Si、SiO２，使基体表面的化学活性增强；②工序简化，避免了不锈钢新鲜表面重新被氧化；③增加基体的预热工序，消除镀层与基体因温差而产生的应力。
因此，化学镀镍与基体结合力好，镀速快等。
3 如何进行减压化学镀镍减压化学镀镍，用镀液的动态载荷取代静态载荷，大大扩展了化学镀镍的应用范围，镀层光亮平整、针孔隙低、耐蚀性好。
本法适用小口径长管内壁化学镀镍(φ内≥4cm以上各种细其整平性)。
解决办法：系列压力差(P0—P1)控制在(-5.3×-66.7)×10３Pa内，管径细，适当减少压差，降低镀液流速；管径粗，可适当增加压差，提高镀液流速。
配制化学镍
化学镍配伍硫酸镍400-460g/L A剂次磷酸钠180-200g/L+络合剂+稳定剂+促进剂 B 剂次磷酸钠480-520g/L+光剂+稳定剂 C剂化学镀镍化学镀镍已成为国际上表面处理领域中发展最快的工业技术之一，以其优良的性能，在几乎所有的工业部门都得到了广泛应用，每年总产值达10亿美元，而且每年还以5%～7%的速度递增。
一、性质和用途用次磷酸钠作还原剂获得的镀层实际上是镍磷合金。
依含磷量不同可分为低磷（1%～4%）、中磷（4%～10%）和高磷（10%～12%）。
从不同pH值的镀液中可获得不同含磷量的镀层，在弱酸性液（pH=4～5）中可获得中磷和高磷合金；从弱碱性液（pH=8～10）中可获得低磷和中磷合金。
含磷为8%以上的Ni-P合金是一种非晶态镀层。
因无晶界所以抗腐性能特别优良。
经过热处理（300～400℃）变成非晶态与晶态的混合物时硬度可高达HV=1155；化学复合镀层硬度更高，如Ni-P-SiC，镀态HV=700，350℃热处理后可达到HV=1300。
非晶态合金是开发新材料的方向，现已成为工程学科的一大热门。
近年低磷化学镀镍是研究开发的又一热点，含磷1%～4%的Ni-P合金，镀态的HV=700，热处理后接近硬铬的硬度，是替代硬铬层的理想镀层，又是可在铝上施镀的好镀种。
化学镀层的种类、性质和主要用途，列于表3-1-2。
化学镀镍层与电镀镍层的性能比较，列于表3-1-3。
表3-1-2 化学镀镍种类性质和主要用途表3-1-3 化学镀镍与电镀镍的性能比较化学镀镍的脆性较大，在钢上仅能经受2.2%的塑性变形而不出现裂纹。
在620℃下退火后，塑性变形能力可提高到6%；当热处理温度达840℃时，其塑性还可进一步改善。
化学镀镍层同钢铁、铜及其合金、镍和钴等基体金属有良好的结合力。
在铁上镀覆10～12μm的化学镀镍层，经反复弯曲180°后未出现任何裂纹和脱落现象。
但与高碳钢、不锈钢的结合力比上述金属差；同非金属材料的结合力会更差些，重要的是取决于非金属材料镀前预处理质量。
化学镀镍添加剂
化学镀镍复合添加剂由于电镀本身的缺点，使化学镀得以发展，以下为我公司研制的化学镀镍复合添加剂，有意者请联系济南嘉鑫化工公司。
一.化学镀镍添加剂的特点：化学镀与电镀相比，不须消耗大量电能，工件在镀液中浸泡一段时间即可达到理想的镀覆效果，可节约大量能源，降低产品成本。
镀液安全无毒，无公害，可反复补加使用，大大改善工人工作环境并可节约污水处理费用。
使用简便，无需电镀设备，只需塑料、玻璃钢、不锈钢容器即可给工件施镀。
投资少、见效快。
化学镀镍磷合金层属于非晶态镀层，抗腐蚀性能特别优异，在各种腐蚀性介质中腐蚀速度明显低于不锈钢和硬铬层。
镀层分布均匀，不像常规电镀受电流分布的影响。
可以在形状复杂，尺寸要求精密的零件上得到十分均匀的镀层，包括盲孔、深孔、管件和缝隙内表面，并无尖角或边缘突出部分过分增厚，所以无须镀后研磨加工。
总之，化学镀镍不仅依赖于良好的镀液，更要有规范的操作和科学的维护。
现在，客户的生产走上了正轨，成本降低了，质量也很稳定。
使用本复合化学镀镍添加剂只需自购镍盐、次磷酸盐和醋酸钠就可以进行化学镀镍加工。
在化学镀镍过程中，根据镍盐的消耗量按比例补加镍盐、次磷酸盐、醋酸钠和复合添加剂就可以维持镀液的镀速和稳定性，避免了大量分析调整多种成分的麻烦，使用非常方便，镀层均匀光亮。
二、具体的工艺规范和浓缩液的配制、使用方法如下：1．化学镀镍的工艺规范硫酸镍 20g／L次亚磷酸钠 25g／L醋酸钠 15g／L添加剂 15ml／ＬPH 4.4－４.８温度 80－90℃镀速 15－20um／h2．浓缩液的配制方法A液: 硫酸镍 200g／L添加剂 150ml／ＬB液: 次亚磷酸钠 250g／L醋酸钠 150g／L3．复合添加剂的使用方法开缸时按A液100ml／Ｌ和B液100ml／Ｌ的量配制工作液。
补充时，根据化验结果或根据经验按A液：B液=1:1的量添加，开缸和添加均为同样的溶液，使用非常方便。
4.调整液的配制a、调高PH值用50%氨水。
化学镀镍配方成分,化学镀镍配方分析技术及生产工艺
化学镀镍配方成分分析，镀镍原理及工艺技术导读：本文详细介绍了化学镍的研究背景，分类，原理及工艺等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。
禾川化学引进国外配方破译技术，专业从事化学镍成分分析、配方还原、研发外包服务，为化学镍相关企业提供一整套配方技术解决方案。
一、背景化学镀镍也叫做无电解镀镍，是在含有特定金属盐和还原剂的溶液中进行自催化反应，析出金属并在基材表面沉积形成表面金属镀层的一种优良的成膜技术。
化学镀镍工艺简便，成本低廉，镀层厚度均匀，可大面积涂覆，镀层可焊姓良好，若配合适当的前处理工艺，可以在高强铝合金和超细晶铝合金等材料上获得性能良好的镀层，因此在表面工程和精细加工领域得到了广泛应用。
禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。
有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！二、化学镀工艺化学镀工艺流程为：试样打磨-清洗-封孔-布轮抛光-化学除油-水洗-硝酸除锈-水洗-活化-化学镀-水洗-钝化-水洗-热水封闭-吹干。
图1 化学镀的工艺流程图三、化学镀镍分类化学镀镍的分类方法种类多种多样，采用不同的分类规则就有不同的分类法。
四、化学镀镍原理目前以次亚磷酸盐为还原剂的化学镀镍的自催化沉积反应，已经提出的理论有羟基-镍离子配位理论、氢化物理论、电化学理论和原子氢态理论等，其中以原子氢态理论得到最为广泛的认同。
该理论认为还原镍的物质实质上就是原子氢。
在以次亚磷酸盐为还原剂还原Ni2+时，可以以下式子表示其总反应：3NaH2PO2+3H2O+NiSO4→3NaH2PO3+H2SO4+2H2+Ni（1）也可表达为：Ni2++H2PO2-+H2O→H2PO3-+2H++Ni（2）其过程可分为以下四步：首先，加热化学沉积镍-磷合金镀液，此时镀液并未马上反应，而是金属首先进行催化，H2PO2-在水溶液中发生脱氧生成了 H2PO3-，同时释放出原子态活性氢。
化学镀镍配方

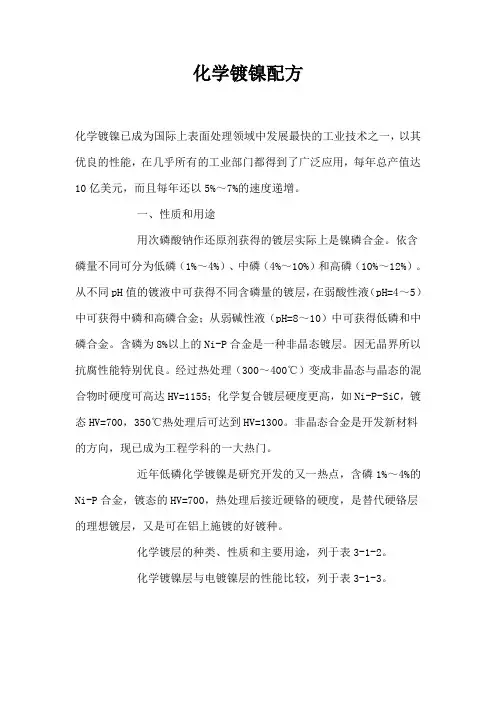

化学镀镍配方化学镀镍已成为国际上表面处理领域中发展最快的工业技术之一，以其优良的性能，在几乎所有的工业部门都得到了广泛应用，每年总产值达10亿美元，而且每年还以5%～7%的速度递增。
一、性质和用途用次磷酸钠作还原剂获得的镀层实际上是镍磷合金。
依含磷量不同可分为低磷（1%～4%）、中磷（4%～10%）和高磷（10%～12%）。
从不同pH值的镀液中可获得不同含磷量的镀层，在弱酸性液（pH=4～5）中可获得中磷和高磷合金；从弱碱性液（pH=8～10）中可获得低磷和中磷合金。
含磷为8%以上的Ni-P合金是一种非晶态镀层。
因无晶界所以抗腐性能特别优良。
经过热处理（300～400℃）变成非晶态与晶态的混合物时硬度可高达HV=1155；化学复合镀层硬度更高，如Ni-P-SiC，镀态HV=700，350℃热处理后可达到HV=1300。
非晶态合金是开发新材料的方向，现已成为工程学科的一大热门。
近年低磷化学镀镍是研究开发的又一热点，含磷1%～4%的Ni-P合金，镀态的HV=700，热处理后接近硬铬的硬度，是替代硬铬层的理想镀层，又是可在铝上施镀的好镀种。
化学镀层的种类、性质和主要用途，列于表3-1-2。
化学镀镍层与电镀镍层的性能比较，列于表3-1-3。
表3-1-2 化学镀镍种类性质和主要用途表3-1-3 化学镀镍与电镀镍的性能比较化学镀镍的脆性较大，在钢上仅能经受2.2%的塑性变形而不出现裂纹。
在620℃下退火后，塑性变形能力可提高到6%；当热处理温度达840℃时，其塑性还可进一步改善。
化学镀镍层同钢铁、铜及其合金、镍和钴等基体金属有良好的结合力。
在铁上镀覆10～12μm的化学镀镍层，经反复弯曲180°后未出现任何裂纹和脱落现象。
但与高碳钢、不锈钢的结合力比上述金属差；同非金属材料的结合力会更差些，重要的是取决于非金属材料镀前预处理质量。
化学镀镍层的化学稳定性在大多数介质中都比电镀镍高，在大气中曝晒试验、盐雾加速试验中，其耐蚀性显著地优于镍；在海水、氨和染料等介质中相当稳定。
化学镀镍配方

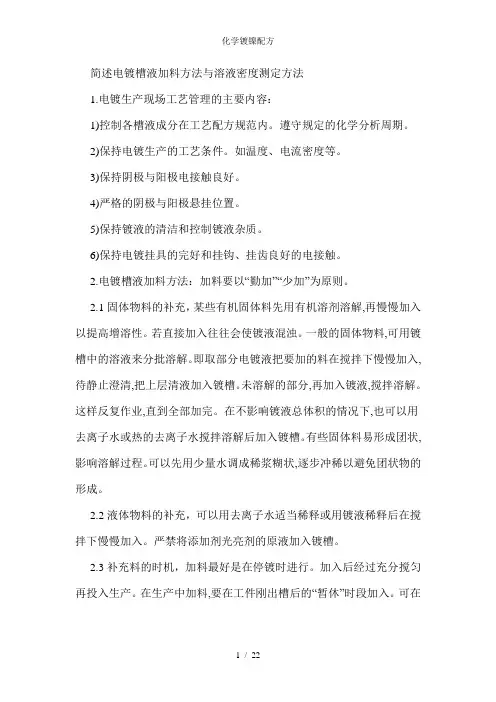

简述电镀槽液加料方法与溶液密度测定方法1.电镀生产现场工艺管理的主要内容：1)控制各槽液成分在工艺配方规范内。
遵守规定的化学分析周期。
2)保持电镀生产的工艺条件。
如温度、电流密度等。
3)保持阴极与阳极电接触良好。
4)严格的阴极与阳极悬挂位置。
5)保持镀液的清洁和控制镀液杂质。
6)保持电镀挂具的完好和挂钩、挂齿良好的电接触。
2.电镀槽液加料方法：加料要以“勤加”“少加”为原则。
2.1固体物料的补充，某些有机固体料先用有机溶剂溶解,再慢慢加入以提高增溶性。
若直接加入往往会使镀液混浊。
一般的固体物料,可用镀槽中的溶液来分批溶解。
即取部分电镀液把要加的料在搅拌下慢慢加入,待静止澄清,把上层清液加入镀槽。
未溶解的部分,再加入镀液,搅拌溶解。
这样反复作业,直到全部加完。
在不影响镀液总体积的情况下,也可以用去离子水或热的去离子水搅拌溶解后加入镀槽。
有些固体料易形成团状,影响溶解过程。
可以先用少量水调成稀浆糊状,逐步冲稀以避免团状物的形成。
2.2液体物料的补充，可以用去离子水适当稀释或用镀液稀释后在搅拌下慢慢加入。
严禁将添加剂光亮剂的原液加入镀槽。
2.3补充料的时机，加料最好是在停镀时进行。
加入后经过充分搅匀再投入生产。
在生产中加料,要在工件刚出槽后的“暂休”时段加入。
可在循环泵的出液口一方加入,加入速度要慢,药料随着出液口的冲击力很快分散开来。
2.4加料方法不当可能造成的后果：2.4 1)如果加入的是光亮剂,则易造成此槽工件色泽差异。
2.4.2)如果加入的是没有溶解的固体料,则易造成镀层毛刺或粗糙。
2.4.3)如果是加入酸调节pH,会造成槽液内部pH不均匀而局部造成针孔。
3.镀液及其它辅助溶液密度的测试方法：3.1要经常测定溶液的密度，新配制的镀液或其它辅助液,都要测定它的密度并作为档案保存起来供以后对比。
镀液的密度一般随着槽龄增加而增加。
这是由于镀液中杂质离子、添加剂分解产物等积累的结果,因此可以把溶液密度与溶液成分化验数据一起综合进行分析,判断槽液故障原因以利排除。
电镀镍液配方与制作
电镀镍液配方与制作
一、电镀镍液的配方
1、配方一：
①氯化镍：30g；
②硫酸钠：60g；
③氢氧化钠：14g；
④硫酸镁：10g；
⑤铵态碳酸铵：20g；
⑥硫酸铝：3g；
⑦硫酸铁：2g；
⑧氯化钾：2g；
⑨硫酸锶：0.1g；
⑩硼酸：0.1g；
⑪碳酸氢钠：4g。
2、配方二：
①氯化镍：20g；
②氢氧化钠：12g；
③硫酸铁：2g；
④硫酸铝：1g；
⑤铵态碳酸铵：20g；
⑥硫酸锶：0.2g；
⑦硼酸：0.1g；
⑧碳酸氢钠：4g；
⑨氯化钠：12g；
⑩硫酸镁：10g。
二、电镀镍液的制作过程
1、配料
首先将上述所有成分按照上述配方比例配料，将所有成分放入调配槽中，将它们搅拌均匀，确保比例准确，搅拌时间应保持10分钟以上。
2、加温
然后，将搅拌好的溶液加入加热设备中，将溶液加热至60℃，加热时间应该在20分钟左右，使溶液表面呈乳白色。
3、增碱
接着，将碱性钠加入溶液中并搅拌，使溶液的PH值达到11～12，碱性钠的加入量控制在5％以内。
4、加入添加剂
将调配好的添加剂加入溶液中，搅拌均匀，加入的添加剂应根据发镀效果确定，一般而言。
化学镀镍的原理及配方构成
6. NiOH+ ads + 2e
Ni + OH-
在这些反应中产生的电子参与将H+离子还原成氢气和吸附 的NiOH 离子还原成镍的反应
反应Leabharlann 5. Ni2+ + H2O 6. NiOH+ ads + 2e
NiOH+ ads + H+ Ni + OH-
经过两步反应机制，镍被还原。
反应
4. H + H
H2
反应
1. H2PO2- ads + OH– ads 2. H2PO2- + H2O ads H2PO3- ads + H ads + e H2PO3- ads + H ads + H+ + e
在催化表面和充分能量的情况下，次亚磷酸盐离子被氢 氧根离子与水氧化，生成亚磷酸盐。
反应
3. H+ + e H
溶液的酸碱度很关键。随pH值减少，7-8步的反应速率增加（同时增加 镀层中磷的含量）
从这些反应中可以清楚地看出：
1. 在生产中某些物质被消耗的同时也必须被补充，如：镍和次亚磷 酸盐 2. 氢是在生产中产生的，因此镀液在操作过程中酸碱度也会下降 3. 亚磷酸根离子作为副产品也在溶液中产生和累积 4. 产生的镀层是一种合金 5. 反应中要求有催化剂的存在。
反应速度
镍的化学还原反应速度取决于下列变量：
溶液温度 酸碱度 溶液的搅拌 表面积与体积比 镍离子的浓度 次磷酸盐的浓度 配位剂的特性 稳定剂 其它添加剂
反应速度
镍的化学还原反应速度也受下列因素影响：
槽寿命
污染物的种类及浓度
化学镀镍的原理及配方构成
催化剂
传统的定义 “某种激发化学反应但本身却并不参与的物质”
本身具有催化活性的金属
（这些金属具有独立的自催化特点）
钯-
Pd
铑-
Rh
镍-
Ni
钌-
Ru
铂-
Pt
本身不具有催化活性的金属
这些金属的表面本身并没有催化活性， 但具有催 化活性的金属形核沉积在表面后诱发了催化活性 他们能被分成两类
本身不具有催化活性的金属
反应速度
镍的化学还原反应速度取决于下列变量：
溶液温度 酸碱度 溶液的搅拌 表面积与体积比 镍离子的浓度 次磷酸盐的浓度 配位剂的特性 稳定剂
反应速度
稳定剂的影响
稳定剂通过吸附在悬浮颗粒表面防止镍的自 发分解，从而防止阴极过程的产生。在低的 稳定剂水平下，镍沉积的速度较快。
当稳定剂的吸附速率超出了镍的沉积速率， 则中毒会发生。最终会导致边缘上漏镀。
化学镀镍的原理及配方构 成
电解镍电镀
阳极反应: Ni --> Ni+2 + 2 e 阴极反应: Ni+2 + 2 e --> Nio 镍沉积的量与时间、电流（法拉第定律）相关。每安培小时沉积1.095克的镍
电镀定律
法拉第定律 说明了在给定数量的安培小 时下有多少金属能沉积下来
电解镍电镀
法拉第定律
还原过程而非电化学置换浸没反应自催化化学还原过程定义定义在催化表面通过化学还原反应金属或合金的沉积不需要使用连续的电流关键点关键点?合金沉积?化学还原?要求表面有催化性质?不需要连续电流自催化化学还原剂次亚磷酸盐甲醛次亚磷酸盐酸镍磷体系ni碱镍磷体系ni催化反应次亚磷酸盐还原系统2eni在催化表面和充分能量的情况下次亚磷酸盐离子被氢氧根离子与水氧化生成亚磷酸盐
化学镀镍文献配方
1: 2:硫酸镍（g·L-1）30 硫酸镍（g·L-1）26次磷酸钠（g·L-1）20 次磷酸钠（g·L-1）20醋酸钠（g·L-1）10 柠檬酸（g·L-1）44醋酸铵（g·L-1）10 硫酸铵（g·L-1）66硝酸铅（m g·L-1）2.5 PH 9PH 4.5 温度（℃）40温度（℃）803: 4:醋酸镍（g·L-1）50~60 硫酸镍（g·L-1）26肼（m l·L-1）80~100 次磷酸钠（g·L-1）30乳酸（g·L-1）40~60 醋酸钠（g·L-1）20 EDTA（g·L-1）20~30 复合配位剂（g·L-1）适量氢氧化钠（g·L-1）30~50 稳定剂（m g·L-1）5PH 8~11 PH 4.6~5.2温度（℃）70~90 温度（℃）905: 6:硫酸镍（g·L-1）28 氯化镍（g·L-1）21~30次磷酸钠（g·L-1）30 次磷酸钠（g·L-1）10~28 琥珀酸钠（g·L-1）18 醋酸镍（g·L-1）8~10PH 4.5~5.3 PH 4.5~5.3温度（℃）90~92 温度（℃）90~927: 8:氯化镍（g·L-1）21~22 硫酸镍（g·L-1）30次磷酸钠（g·L-1）23~24 次磷酸钠（g·L-1）30 氯化铵（g·L-1）20~32 三乙醇胺（m l·L-1）10 柠檬酸钠（g·L-1）45~47 氯化铵（g·L-1）15 20%氢氧化铵（m l·L-1）50~55 PH 8氨基乙酸（g·L-1）15 温度（℃）30PH 8~9温度（℃）85~929: 10:硫酸镍（g·L-1）30 硫酸镍（g·L-1）30次磷酸钠（g·L-1）30 次磷酸钠（g·L-1）30 硫酸铵（g·L-1）30 醋酸（m l·L-1）15络合剂（g·L-1）20 乳酸（m l·L-1）25乙酸钠（g·L-1）10 乙酸钠（g·L-1）10 PH 8~9 PH 4温度（℃）40~60 温度（℃）85~9011: 12:硫酸镍（g·L-1）26 硫酸镍（g·L-1）30~40次磷酸钠（g·L-1）26 次磷酸钠（g·L-1）20~25 焦磷酸钠（g·L-1）50 乳酸（m l）5.8氨水（m l·L-1）24 柠檬酸钠（g·L-1）15~20 PH 9.6~11 乙酸（g·L-1）20~35温度（℃）30~35 乙酸铵（g·L-1）15~20乙酸铅（mg）1~1.5PH 4.4~4.813: 14:硫酸镍（g·L-1）30 硫酸镍（g·L-1）6~10次磷酸钠（g·L-1）25 钨酸钠（g·L-1）32~38焦磷酸钠（g·L-1）60 次磷酸钠（g·L-1）8~12 乙酸铅（m g·L -1）5 柠檬酸钠（g·L-1）4~10 PH 8~12 乳酸（m l·L-1）15~20温度（℃）60~80 丁二酸（g·L-1）10~14硫脲（g·L-1）微量PH 8~8.4温度（℃）90~9515: 16:硫酸镍（g·L-1）27 硫酸镍（g·L-1）25乳酸（g·L-1）30 次磷酸钠（g·L-1）30 柠檬酸三钠（g·L-1）9 柠檬酸（g·L-1）30次磷酸钠（g·L-1）30 硫脲（m g·L-1）0.22 琥珀酸（g·L-1）2 PH 4.8~5.0酒石酸（g·L-1）1 温度（℃）88稳定剂微量氯化稀土（g·L-1）0.5~1Ti粉（g·L-1）2~5PH 4~5温度（℃）85~9517: 18:硫酸镍（g·L-1）25 硫酸镍（g·L-1）25次磷酸钠（g·L-1）20 乙酸钠（g·L-1）15柠檬酸钠（g·L-1）20 乙二醇（g·L-1）15硼酸（g·L-1）20 次磷酸钠（g·L-1）20 乙酸钠（g·L-1）20 硫脲（g·L-1）0.0015氯化钠（g·L-1）1 PH 5~6聚乙二醇6000（g·L-1）4.4~4.6 温度（℃）92温度（℃）90~95。
