9、压缩机安装规范
压缩机安装（2004-1-6 14:31:37）第一章一般规定第1条本篇适用于往复活塞式、螺杆式、滑片式和膜式等容积式压缩机的安装。
第2条本篇是压缩机安装工程的专业技术规定，安装工程的通用技术要求，应按本规范第一册《通用规定》的规定执行。
压缩机的拆卸和清洗应符合下列要求；一、整体安装的压缩机一般应作下列拆洗工作；1、往复活塞式压缩机应拆卸活塞、连杆、气阀和填料，并将设备表面和拆下的零、部件清洗干净，气阀和填料不应用蒸汽清洗；2、用油封润滑油封存的往复活塞式压缩机，在设备技术文件规定的油封期限内安装时，除气阀外，其他零、部件均可不拆洗。
3、螺杆式压缩机和滑片式压缩机，在设备技术文件规定的油封期限内安装时。
可不拆洗，有特殊要求者按设备技术文件的规定执行；4、膜式压缩机应拆洗虹盖、膜片和吸、排气阀。
二、现场组装的压缩机，应清洗主机零、部件和附属设备，气阀、填料和其他密封件不应用蒸汽清洗，清洗后应将清洗剂或水分除净，并检查零、部件和设备表面有无损伤等缺陷，全格后应涂一薄层润滑油(无润滑压缩机与介质接触的零、部件不涂油)。
第二章整体安装的压缩机第4条压缩机的纵、横向不水平度均不应超过0.2/1000。
应在下列部位测量：一、卧式压缩机(包括对称平衡型)在机身滑道面或其他基准面上测量；二、立式压缩机拆去气缸盖，在气缸顶平面上测量；其他型式压缩机，在主轴外露部分或其他基准面上测量。
第三章现场组装的往复活塞式压缩机第5条组装机身和中体应符合下列要求：一、用煤油注入机身内至润滑油的最高油面位置，经8小时不得有渗漏现象；二、机身的纵、横向水平均不应超过0.05/1000。
并应在下列部位测量；1、卧式压缩机(包括对称平衡型)的纵向不水平度在滑道的前、后两点位置上测量，横向不水平度在机身轴承孔处测量(见图V-1.1)；2、立式压缩机在机身接合面上测量。
3、L型压缩机在机身法兰面上测量。
三、两机身压缩机的主轴承孔轴心线的不同轴度不应超过0.05毫米。
第6条组装曲轴和轴承应符合下列要求：一、曲轴和轴承的油路应畅通清洁，曲轴的堵油螺塞和平衡铁的锁紧装置必须紧固；二、轴瓦钢壳与轴承合金层粘合应牢固，不应有脱壳和哑声现象；三、轴瓦背面与轴瓦座应紧密贴合，其接触面积应小于70%；四、轴瓦与主轴颈间的径向和轴向间隙应符合设备技术文件的规定；五、对开式厚壁轴瓦的下瓦与轴颈的接触弧面不应小于900，其接触面积不应小于该接触弧面的70%；四开式轴瓦，轴颈与下瓦和侧瓦的接触面积不应小于每块瓦面积的70%；薄壁轴瓦组装时不需研刮，但其间隙应符合设备技术文件的规定；六、曲轴的水平度不应超过0.1/1000，在曲轴每转900的位置上，用水平仪在主轴颈上测量；七、曲轴轴心线对滑道轴心线的不垂直度不应超过01/1000(见图V-1.2)；八、检查曲柄之间上下左右四个位置的距离(见图V-1.3)，其变动值应符合设备技术文件的规定，无规定时，不应大于万分之一行程值。
九、曲轴组装后，盘动数转，不应有阻滞现象。
第7条组装气缸应符合下列要求：一、气缸组装后，水路应按设备技术文件规定进行严密性试验，不应有渗漏现象；二、卧式气缸轴心线对滑道轴心线的不同轴度，应符合表V-1.1的规定，其倾余方向应与滑道倾斜方向一致；在调整气缸抽心里，不应在气缸端面加放垫片。
三、立式气缸找正时，应使活塞在气缸内四周的间隙均匀，其偏差应小于活塞与气缸间平均间隙值的1/2。
气缸轴心线对滑道轴心线的不同轴度气缸直径(亳米)径向位移不应超过(毫米)倾斜不应超过≤1000.05>100～3000.070.02/1000>300～5000.100.04/1000>500～10000.150.06/1000>10000.200.08/1000第8条组装连杆应符合下列要求一、连杆的油路应畅通、清洁；二、厚壁的连杆大头瓦与曲柄销的接触面积不应小于大头瓦面积的70%；薄壁的连杆大头瓦不需研刮，连杆小头衬套(轴瓦)与十字头销的接触面积不应小于小头衬套(轴瓦)面积的70%。
三、连杆大头瓦与曲柄销的径向间隙、轴向间隙应符合设备技术文件的规定；四、连杆小头衬套(轴瓦)与十字头销的径向间隙、小头衬套(轴瓦)与十字头体的轴向间隙，均应符合设备技术文件的规定；五、连杆螺栓和螺母，应参照设备技术文件推荐的拧紧力矩，均匀地拧紧和锁牢。
第9条组装十字头应符合下列要求：一、十字头滑履与滑道的接触面积不应小于滑履面积的60%；二、十字头滑履与滑道间的间隙在行程的各位置上均应符合设备技术文件的规定；三、对称平衡型压缩机、机身两侧的十字头系作对称运动、滑履受力方向不同，组装时，应按制造厂所作的标记进行，防止装错以保证活塞杆轴心与滑道轴心重合；四、十字头销的连接螺栓和锁紧装置，均应拧紧和琐牢。
第10条组装活塞和活塞杆应符合下列要求一、活塞环应先在气缸内作漏光检查，在整个圆周上漏光不应多于两处，每处不应超过45度弧长，且与活塞环开口距离应大于30度(塑料环除外)；二、活塞环与活塞环槽端面间的间隙、活塞环放入气缸的开口间隙，均应符合设备技术文件的规定；三、活塞环在活塞环内用手应能自由转动，手压活塞环时，环应能全部沉入槽内，活塞装入气缸内，同组活塞环开口的位置应互相错开，所有开口位置应与阀孔错开；四、活塞与气缸镜面间的间隙应符合设备技术文件的规定，对卧式气缸和底部浇有轴承合金的活塞，其上部间隙允许比下部间隙小于平均间隙的5%左右；五、浇有活塞轴承合金的活塞支承面，与气缸镜面的接触面积不应小于活塞支承弧面的60％。
六、活塞杆与活塞、活塞杆与十字头应连接牢固并锁紧；七、活塞在气缸的内、外止点间隙，应符合设备技术文件的规定。
第11条组装填科和刮油器应符合下列要求：一、组装填料时，其油、水、气孔道必须畅通、清洁；二、各填料环端面、填料盒端面的接触面积不应小于70%；三、填料、刮油器与活塞杆的接触面积不应小于该组环面积的70%；四、刮油器组装时，刮油刃口不应倒圆，刃口方向不得装反；五、填料和刮油器组装后，各处间隙应符合设备技术文件规定；六、填料压盖的锁紧装置必须锁牢。
第12条组装气阀应符合下列要求：一、气阀弹簧的弹力应均匀，阀片和弹簧应无卡住和歪斜现象；二、气阀调节装置和阀片升程应符合设备技术文件的规定。
三、气阀组装后应注入煤油进行严密性试验，只允许有不连续的滴状渗漏现象。
第13条组装润滑系统应符合下列要求：一、油管不应有急弯、折扭和压扁现象；二、曲轴与油泵或曲轴与注油器连接的传动机构，应运转灵活；三、润滑系统的管路，阀件、过滤器和冷却器等，组装后应按设备技术文件规定的压力进行严密性试验，无规定时，应按额定压力进行试验，不应有渗漏现象。
四、油管应先经排气排污，然后与供油润滑点连接。
第四章附属设备第14条压缩机的附属设备(如冷却器、气液分离器、缓冲器、干燥器、储气罐、滤清器、放空罐等)就位前，应按施工图核对管口方位、地脚螺栓孔和基础的位置是否相符，并检查各管路是否畅通。
第15条承受压力的附属设备应按技术文件规定的压力进行强度和严密性试验，无规定时，强度试验压力应按表V-12.的规定进行，严密性试验压力应按额定压力进行。
附属设备强度试验压力表V-1.2倾定压力P(公斤力/厘米)试验压力PS（公斤/厘米2）<SS～12>121.5PP+31.25P第16条强度试验应以水为介质，设备在试验压力下维持5分钟，然后降压至额定压力，并用小锤沿焊缝两旁150毫米处轻轻敲击作全面检查，不得有渗漏或变形等现象。
第17条用空气或惰性气体为介质进行严密性试验时，宜用下列方法检查：一、用肥皂水涂在螺栓和铆、焊等接缝处，观察有无气泡；二、气体在每小时(至少观察1小时)内的泄漏量或压力降应符合设备技术文件的规定。
第18条承受压力的附属设备，同时具备下列三个条件时，可不作强度试验，仅作严密性试验；一、在制造厂已作过强度试验，并具有合格证；二、外表无损伤良迹；三、在技术文件的规定期限内安装。
第19条淋水式冷却器的排管的不水平度和排管立面的不铅垂度均应符合设备技术文件的规定；无规定时，均不应超过1/1000；溢水槽溢水就均匀。
第20条卧式设备的不水平度和立式设备的不铅垂度应符合设备技术文件的规定；无规定时，均不应超过1/1000。
第五章试运转第21条压缩机试运转前应符合下列要求一、气缸盖、气缸、机身、十字头、连杆、轴承盖等的紧固件，应全面复查是否紧固；二、仪表和电气设备应调整正确，电动机的转向应符合压缩机的要求；三、润滑油脂的规格数量，应符合设备技术文件的规定，供油情况应正常；四、进气管路应清洁；五、进水和排水管路应畅通；六、盘动压缩机数转，应灵活无阻滞现象；七、各级安全阀应灵敏。
第22条压缩机无负荷试运转时，应符合下列要求；一、将各级吸、排气阀拆下；二、起动压缩机随即停止运转，检查各部位，无异常现象后，再依次运转5分钟、30分钟和4～8小时，每次运转前，均应检查压缩机的润滑情况是否正常；三、运转中油压、高温和各摩擦部位的温升均应符合设备技术文件的规定；四、运转中各运动部件应无异常响声，各紧固件应无松动。
第23条压缩机空气负荷试运转时，应符合下列要求；一、空气负荷试运转前，应先装上空气滤清器，并逐级装上吸、排气阀，起动压缩机进行吹洗。
从一级开始，逐级连通吹洗，直至排出的空气清洁为止，但每级吹洗时间不应少于30分钟，各级吹洗压力应按设备技术文件的规定；无规定时，应按1.5～2公斤力/厘米2进行；二、吹洗后，应拆下各级吸、排气阀清洗干净，并检查有无损坏；三、逐渐升压运转，在排气压力为额定压力的1/4下应运转1小时；为额定压力的1/2下应运转2小时；为额定压力的3/4下应运转2小时；在额定压力下运转时间应按设备技术文件的规定；无规定时，不应少于24小时；四、压缩机和升压运转中，应无异常现象后，方得将压力逐渐升高，直到稳定在要求的压力下运转；五、压缩介质不是空气的压缩机，采用空气进行负荷试运转时，最高排气压力应符合设备技术文件的规定，无规定时，不得高于250公斤力/厘米2；六、压缩机运转中油压不得低于1公斤力/厘米2，曲轴箱或机身内润滑油的温度，有十字头的压缩机不应高于60℃，无十字头的压缩机不应高于70℃；七、压缩机各级排水温度，不应高于40℃；八、压缩机的振动和声音应正常。
第24条压缩机在空气负荷试运转中，应进行下列各项检查和记录：一、润滑油的压力、温度和各部位的供油情况；二、各级吸、排气温度和压力；三、各级进、排水温度和冷却水供应情况四、各级吸、排气阀的工作是滞正常；五、各运动部件有无异常响声；六、各连接部位有无漏气、漏油或漏水现象；七、各连接部位有无松动现象；八、气量调节装置是否灵敏；九、主轴承、滑道、填料等主要摩擦部位的温度；十、电机的电流、电压、温升；十一、自动控制装置是否灵敏。

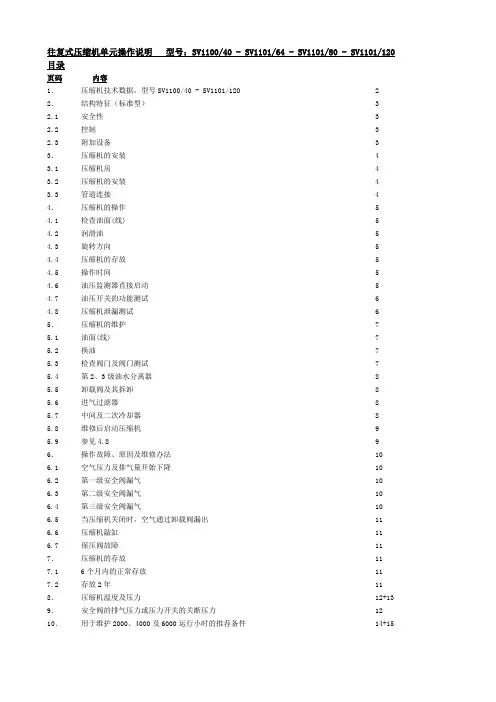

往复式压缩机单元操作说明
往复式压缩机单元操作说明型号：SV1100/40 - SV1101/64 - SV1101/80 - SV1101/120 目录页码内容1．压缩机技术数据，型号SV1100/40 - SV1101/120 2 2．结构特征（标准型） 32.1安全性 32.2控制 32.3附加设备 3 3．压缩机的安装 43.1压缩机房 43.2压缩机的安装 43.3管道连接 4 4．压缩机的操作 54.1 检查油面(线) 54.2 润滑油 54.3 旋转方向 54.4压缩机的存放 54.5操作时间 54.6油压监测器直接启动 54.7油压开关的功能测试 64.8压缩机泄漏测试 6 5．压缩机的维护75.1 油面(线) 75.2 换油75.3 检查阀门及阀门测试75.4 第2、3级油水分离器85.5 卸载阀及其拆卸85.6进气过滤器85.7中间及二次冷却器85.8维修后启动压缩机95.9参见4.8 9 6．操作故障、原因及维修办法106.1 空气压力及排气量开始下降10 6.2 第一级安全阀漏气10 6.3 第二级安全阀漏气10 6.4 第三级安全阀漏气10 6.5 当压缩机关闭时，空气通过卸载阀漏出11 6.6 压缩机敲缸11 6.7 保压阀故障11 7．压缩机的存放117.1 6个月内的正常存放11 7.2 存放2年11 8．压缩机温度及压力12+13 9．安全阀的排气压力或压力开关的关断压力12 10．用于维护2000、4000及6000运行小时的推荐备件14+15目录内容页码F ig.1 总图16+17F ig.2 曲轴箱部件图18+19F ig.3 曲轴箱部件图20+21F ig.4 曲轴及连轴器部件图22+23F ig.5 活塞及连杆部件图24+25F ig.6 活塞及连杆部件图26+27F ig.7 一级气缸部件图28+29F ig.8 二级气缸部件图30+31F ig.9 三级气缸部件图32+33F ig.10 三级气缸部件图34+35F ig.11 第一级和第二级冷却部件图36+37F ig.12 第三级冷却部件图38+39F ig.13 轴向风扇的风扇轮及护轮板部件图40+41F ig.14 卸载阀部件图(标准型) 42/1,42/2+43 F ig.15 安全阀及压力开关部件图44+45F ig.16 油水分离器及保压阀部件图46+47F ig.17 保压阀部件图48+49F ig.18 用于星-角启动的卸载阀部件图50+51F ig.19 压缩机加热器部件图52+53尺寸图(标准型) 162488163712163597163598电路图1．压缩机技术参数型号 SV1100/40∣SV1101/64∣SV1101/80∣SV1101/120 冷却风冷级数 3一级活塞排气量L/min(cfm) 1385(48,9)活塞直径mm 130/60/33 ∣ 130/60/27活塞冲程mm 72RPM min-1 1450排气量L/min(scfm)±5% 1100(38,9)(根据VDMA4362)最大工作过压bar(psi) 40(580) 64(928) 80(1160) 120(1740) 最大过压时所需功率KW 16,2 17 17,5 19,5(hp) (21,7) (22,8) (23,5) (26,1) 电机50转KW 18,5 18,5 18,5 22 B5,IP 54 (hp) (25) (25) (25) (30) 电机转速mi n-1 1500油箱内油量L(英制品脱) 12,5(22)最大和最小油线间储油量(足够运行约L(英制品脱) 10(17,6)2000小时)用于曲轴驱动的油压润滑标准设计型℃+5至+40工作温度范围带压缩机加热器型℃-20至+40工作温度范围噪音水准dB(A) 90(1米距离时)噪音水准dB(A) 81(7米距离时)大约重量(总重) Kg 410 410 410 410大约长度mm 1300 1300 1300 1360大约宽度mm 900 900 900 900大约高度mm 950 950950 950当由60转的电机驱动时,压缩机的排气量增加12%；所需功率增加15%。
往复压缩机工程技术规定
2.3.1 压缩机机身的润滑
2.3.1.1应尽量采用强制润滑系统。
2.3.1.2 强制润滑系统至少应包括:带有粗过滤器的主、辅油泵(可自动切换、油压可调)、油冷却器、双联可切换全流量精油过滤器、必要的仪表和调节控制系统、供油和回油辅助系统等。
对制造厂商应进行多元选择。在保证机组良好性能的前提下,应尽量降低机组的造价。
1.2.2 除本工程技术规定外,还应按照GB标准。
1.2.3 卖方对买方要求的标准、规范、数据表及本工程技术效。
对有矛盾的条款应按照下列优先程序：
2.1.17 至少以下螺纹应为辊制螺纹：
(1) 连杆螺栓螺纹；
(2) 活塞杆螺纹；
(3) 承受交变载荷的联接螺栓螺纹。
2.2 结构
2.2.1 气缸
2.2.1.1 气缸的最高允许工作压力至少应超过其额定排出压力的10%或额定排出压力加0.17MPa,取两者中的较大值。而且,气缸的最高允许工作压力应至少等于规定的安全阀的设定压力。
2.2.5.2 开孔处应配置整体金属盖板,不允许使用非金属盖板。
2.2.5.3 如可能,应尽量采用十字头导向体于曲轴箱铸造成为一个整体的结构。
2.2.5.4 隔离件的各元件的气液排放、应能承受≥0.07MPa的压差。如需要承受更高压差，买方将在数据表中规定。
2.2.5.5 关于隔离件的气液排放、清扫气接口以及填料函的冷却、润滑、气液排放接口等，应能满足安全运转的需要。可由买、卖双方共同商定。
2.3.1.3 对一般巴氏合金轴承而言，精油过滤器的过滤精度为40μm或更细。对于铝或微粒巴氏合金轴承，过滤器的精度为10μm或更细。
压缩机安装施工方案
压缩机安装施工方案一、前言压缩机是一种常用于工业生产中的设备，用于将气体压缩成高压气体，以满足生产中的需求。
为确保压缩机的安装施工顺利进行，并保证其正常运行和使用，本文将就压缩机安装施工方案进行详细的介绍和说明。
二、安装前准备工作1. 安装位置选择在安装压缩机之前，首先需要合理选择安装位置。
安装位置的选择应基于以下几点考虑：- 场地布局合理，方便维护和操作。
- 声音和振动不会对周围环境和设备产生过大的影响。
- 有良好的通风条件，以保证压缩机正常散热。
2. 安装环境准备在安装压缩机前，需要对安装环境进行准备。
这包括：- 清理安装位置，确保无杂物和障碍物。
- 检查地面平整度，如果不平整需要进行修整。
- 确保安装位置无水和湿气浸润。
3. 确定安装方式根据压缩机的类型和特点，选择适合的安装方式。
常见的安装方式包括地面安装和墙壁安装。
根据实际情况进行合理选择。
三、安装施工步骤1. 准备安装工具和材料在进行安装施工之前，需要准备好所需的工具和材料。
简单的压缩机安装工具包括电钻、起重工具、扳手等。
而材料方面可能需要螺栓、螺母、密封垫片等。
2. 安装基座根据实际情况，选择合适的基座材料，如混凝土或金属板。
将基座放置在预定的安装位置上，并根据压缩机的尺寸和定位脚孔位置进行固定。
确保基座牢固、平整。
3. 安装压缩机将压缩机放置在预定的基座上，并通过螺栓将其固定。
根据压缩机的安装手册和安装需求，注意安装的细节和要求，确保安装正确。
4. 连接管路根据设计要求，将压缩机的进气管路和出气管路与系统管道连接。
在连接过程中，需要注意管道的布局、管道材质和管道密封。
确保管道连接紧密、牢固，并进行必要的密封处理。
5. 连接电源根据压缩机的电源要求，将电源线连接到压缩机的电源接口上。
确保电源线连接正确，并进行必要的绝缘和接地措施，以确保安全使用。
6. 安装附件根据需要，安装和连接压缩机的相关附件，如水冷却器、气缸等。
在安装过程中，需按照设备说明书和相关标准进行操作，并确保附件的连接牢固可靠。
压缩机厂房建筑规范HGT 20673-2005
中 华 人 民 共 和 国 行 业 标 准 Ｈａ
Ｈ Ｇ／ Ｔ ２ ０ ６ ７ ３ －２ ０ ０ ５
压缩机厂房建筑设计规定
Ｓ ｐ ｅ ｃ ｉ ｆ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｆ ｏ ｒ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ａ ｌ ｄ ｅ ｓ ｉ ｇ ｎ ｏ ｆ ｃ ｏ ｍ ｐ ｒ ｅ ｓ ｓ ｉ ｏ ｎ ｈ ｏ ｕ ｓ ｅ
网
９１
标准 编号
ＨＧ／ Ｔ ２ １ ５ ３ ２ － ２ ０ ０ ５ Ｈ Ｇ／ Ｔ ２ １ ５ ３ ３ － ２ ０ ０ ５
标
准
名
称
被代替 标准编 号
ＨＧ ２ １ ５ ３ ２－ １ ９ ９ ５ ＨＧ ２ １ ５ ３ ３ － １ ９ ９ ５ ＨＧ ２ １ ５ ３ ４ － １ ９ ９ ５ ＨＧ ２ １ ５ ３ ５ －１ ９ ９ ５
ＨＧ／ Ｔ ２ １ ６ ２ ４ －１ ９ ９ ０
１ ０ ０
１ － ８ ５型 风 机 逆 流 式 冷 却 塔 通 用 图 ＨＧ／ Ｔ ２ １ ６ ２ ５ －１ ９ ９ １ （ 单格） １ ． ８ ５型 风机 逆 流 式 冷 却 塔 通 用 图 ＨＧ／ Ｔ ２ １ ６ ２ ６ －１ ９ ９ １ 〔 双 格）
ＨＧ／ Ｔ ２ １ ５ ２ ３ － ２ ０ ０ ５ ＨＧ／ Ｔ ２１ ５ ２ ４ － ２ ０ ０ ５
水平 吊盖带 颈平焊 法兰 人孔 水平 吊盖带 颈对焊 法兰 人孔
８ ４ ８ ５ ８ ６ ８ ７
８吕
ＨＧ／ Ｔ ２ １ ５ ２ ５ － － ２ ０ ０ ５ 常压 旋柄快 开人孔 ＨＧ／ Ｔ ２ １ ５ ２ ６ －２ ０ ０ ５ 椭圆 形回转 盖快开 人孔 ＨＧ／ Ｔ ２ １ ５ ２ ７ －２ ０ ０ ５ 回转拱 盖快 开人孔
(完整版)空气压缩机组安装施工方案
1、编制依据1.1《青海100万吨/年钾肥产品综合利用项目20000Nm3/h空分装置施工组织设计》；1.2《化工机器安装安装工程施工及验收规范（离心式压缩机）》（HGJ205—92）；1.3陕西鼓风机厂离心压缩机及汽轮机随机图纸及资料；1.4《压缩机、风机、泵安装工程施工及验收规范》（GB50275—1998）；1.5《机械设备安装工程施工及验收通用规范》（GB50231—1998）1.6《化工机器安装工程施工及验收通用规范》HG20202—20001.7《石油化工设备基础施工及验收规范》（SH3510—2000）1.8《石油化工施工安全技术规程》SH3505—1999；2、工程概况2.1工程简介空气压缩机组是青海100万吨/年钾肥产品综合利用项目20000Nm3/h空分装置重要大型机组，该机组由陕西鼓风机（集团）有限公司解体供货，现场组装。
机组由离心式等温压缩机（RIK100）、冷凝式汽轮机、变速器，增压机（EZ35）、润滑系统、冷却器等组成。
机组布置示意如下：空压机汽轮机变速箱增压机2.2机组配置说明RIK100型压缩机为多级离心式压缩机，机壳为水平剖分式，由定子、转子、轴承、轴承座、底座、进排气室、进气调节机构、水冲洗系统等构成；EZ35型压缩机为多级离心式压缩机，机壳为水平剖分式，主要由定子、转子、轴承箱和底座等构成；汽轮机为低压凝气式汽轮机。
2.3压缩机的主要技术参数EZ235—2：序号123456789 10 11 12项目流量入口压力入口温度出口压力转向轴功率转速第一临界转速第二临界转速转子重量最大维修件重量压缩机重量参数102.5NM3/min10200NM3/h0.51MPa28℃1.3MPa从进气端看顺时针1290KW12320r/min5700r/min19650r/min292kg4100kg10000kgRIK100—4：序号123456789 10项目流量入口压力入口温度出口压力转向压缩比值轴功率转速第一临界转速第二临界转速参数10200NM3/h0.0722MPa30℃0.563MPa从进气端看顺时针1.2438840KW6160r/min1650r/min5150r/min11 12 13转子重量最大维修件重量压缩机重量4917kg30000kg87000kg汽轮机：序号项目参数12345678910111213变速箱:序号123456789型号介质额定功率额定转速跳闸转速转向进汽压力进汽温度排汽压力流量汽轮机重量转子质量汽轮机外缸上半项目型号传递功率输入转速输出转速低速临界转速高速临界转速最大检修件重量盘车电机功率盘车电机转速NKS40/56中压蒸汽10160KW6160r/min7046r/min从压机端端看顺时针3.70MPa420.0℃0.01MPa正常：46.2t/h33.3T2.7T5.0T参数GS224-11320KW6160KW12320r/min16927r/min20667r/min622kg30KW74r/min3、施工部署3.1施工准备（1）、设备开箱完并报检合格，随机带资料文件齐全；（2）、基础验收、交接完，相关施工资料齐全；基础上安装基准线、定位线及标高线已标定，麻面已铲凿，垫铁窝已处理；（3）、厂房范围内地下工程完成，场地平整，地面已石化；（4）、压缩机棚施工完，吊车满足使用要求；（5）、临时用电、用水已具备，消防设施符合要求；（6）、工具准备齐全、性能满足安装要求；（7）、安装、检查使用的测量及检查用仪表、仪器准备齐全，精度符合标准，检验合格并在有效使用期内。

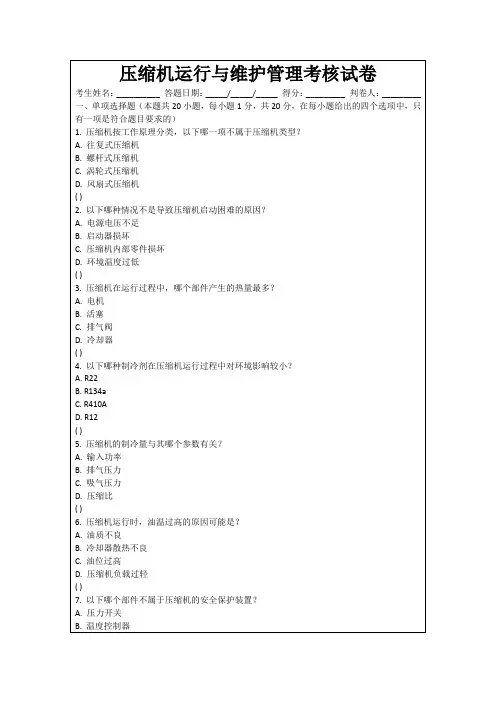

压缩机运行与维护管理考核试卷
B.螺杆式压缩机
C.涡轮式压缩机
D.风扇式压缩机
( )
2.以下哪种情况不是导致压缩机启动困难的原因？
A.电源电压不足
B.启动器损坏
C.压缩机内部零件损坏
D.环境温度过低
( )
3.压缩机在运行过程中，哪个部件产生的热量最多？
A.电机
B.活塞
C.排气阀
D.冷却器
( )
4.以下哪种制冷剂在压缩机运行过程中对环境影响较小？
2. D
3. A
4. B
5. D
6. A
7. C
8. C
9. C
10. D
11. B
12. D
13. D
14. D
15. C
16. A
17. D
18. B
19. A
20. B
二、多选题
1. ABCD
2. ABCD
3. ABC
4. ABCD
5. ABCD
6. ABCD
7. ABC
8. ABCD
9. ABC
A.吸气压力
B.排气压力
C.油温
D.冷却水温度
( )
18.下列哪些措施有助于提高压缩机的运行效率：
A.定期进行系统清洗
B.确保制冷剂的合适充注量
C.降低系统的泄漏率
D.优化压缩机的启动控制
( )
19.压缩机在下列哪些情况下可能会产生过热：
A.冷却器散热不良
B.制冷剂不足
C.压缩机内部泄漏
D.负载过大
( )
10.以下哪种方法不能有效降低压缩机的噪音？
A.减震安装
B.噪音屏障
C.增加吸气消音器
GB50274-98制冷设备、空气分离设备安装工程施工及验收规范
GB50274-98制冷设备、空气分离设备安装工程施工及验收规范第一章总则第二章制冷设备第一节一般规定第二节活塞式制冷压缩机和压缩机组第三节螺杆式制冷压缩机组第四节离心式制冷机组第五节附属设备及管道第六节压缩式制冷系统试运转第七节溴化锂吸收式制冷机组第八节组合冷库第三章空气分离设备第一节一般规定第二节分馏塔组装第三节吹扫第四节整体试压第五节整体裸冷试验第六节装填绝热材料第七节稀有气体提取设备第八节透平膨胀机第九节活塞式膨胀机第十节离心式低温液体泵第十一节柱塞式低温液体泵第十二节回热式制冷机第十三节其他设备第十四节试运转第四章工程验收第一章总则第1.0.1条为确保制冷设备和空气设备和空气分离设备的安装质量和安全运行，促进安装技术的进步，制定本规范。
第1.0.2条本规范适用于制冷设备和空气设备的安装工程施工及验收。
第1.0.3条制冷设备和空气分离设备的安装应按工程设计进行施工。
第1.0.4条制冷设备和空气分离设备安装工程施工及验收除应执行本规范外，尚应符合现行国家标准规范的规定。
第二章制冷设备第一节一般规定第2.1.1条本章适用于活塞式、螺杆式、离心式压缩机为主机的压缩式制冷设备（制冷剂为R717、R22、R502、R12、R11），及溴化锂吸收式制冷机组和组合冷库的安装。
第2.1.2条整体出厂的制冷机组或压缩机组在规定的防锈保证期内安装时，油封、气封应良好且无锈蚀，其内部可不拆洗；当超过防锈保证期或有明显缺陷时，应按设备技术文件的要求对机组内部进行拆卸、清洗。
第2.1.3条整体出厂的制冷机组安装时，应在底座的基准面上找正和调平；有减振要求的应按设计要求进行。
第2.1.4条制冷设备安装时，配置与制冷剂氨（R717）接触的零件，不得采用铜和铜合金材料；与制冷剂接触的铝密封垫片应使用纯度高的铝材。
第2.1.5条制冷设备安装时，所采用的阀门和仪表应符合相应介质的要求；法兰、螺纹等处的密封材料，应选用耐油橡胶石棉板、聚四氟乙烯膜带、氯丁橡胶密封液等。
压缩机管道施工要求标准
压缩机管道施工要求标准
压缩机管道施工要求标准如下：
1.设计角度采取措施：准确核算基本载荷、一次应力、二次应
力，正确计算支吊架强度，正确选择支承点位置。
2.减小管系对入口设备法兰的推力和力矩：入口管道的设计应有
一定的柔性，背压式设备出入口管道上应设置切断阀，其出口设备法兰与切断阀之间设置安全阀和带泪孔的消音器，使操作安全平稳。
3.减小管系对设备进出口设备法兰的力矩：在与设备法兰直接相
连的主管上或靠近设备法兰的水平管道上设置导向支架，只允许管道轴向位移，防止横向位移而造成力矩。
在靠近进气、排气设备法兰的垂直管道上设置弹簧支吊架，缓冲压力。
4.尽量减少弯头：当多台压缩机平排安装时，其管道上的仪器仪
表要安装于便于操作的地方。
压缩机管道不宜过高，并且有支架支撑，以防止管道的振动，当基础较高时，需设置操作平
台。
5.在压缩机的上方，禁止不止其它设备。
如果没有特殊情况，可
燃气体压缩机安装在露天位置。
6.压力表应设在直管段上，确保压力表测定点与安装处在同一水
平位置，避免测得静压有较大的误差。
压力表的安装高度不宜
过高，最好控制在1.2～1.8m。
有易燃易爆气体介质时，要确保压力表的密封性，防止气体泄露。
同压力表一样，温度计应安装在直管段上。
温度计倾斜安装时，应与管内流体的流向成逆流接触。
为了方便检修，温度计安装高度不宜高于2m。
切忌将温度计安装于管道的死角位置，影响测量温度的准确性。
以上是压缩机管道施工要求标准的一些主要内容，具体实施时可能还需要根据实际情况和相关规范进行具体操作。
空气压缩机技术规范标准[详]
中华人民共和国机械行业标准JB/T 6430-2002代替JB/T6430-1992一般用喷油螺杆空气压缩机2002-12-27发布 2003-04-01实施1范围本标准规定了一般用喷油螺杆空气压缩机（以下简称“螺杆空压机”）的术语和定义、符号、基本参数、要求、试验方法、检验规则、标志、包装及贮存等要求。
本标准适用于驱动电动机功率为2.2kW-630kW、额定排气压力为0.7（0.8）Mpa、1.0Mpa和1.25Mpa的一般用固定及其改装的移动螺杆空压机。
额定排气压力不大于1.4Mpa的其他螺杆空压机亦可参照本标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 150-1998 钢制压力容器GB 151-1999 管壳式换热器GB/T 3853-1998 容积式压缩机验收试验（eqv ISO 1217∶1996）GB/T 4975-1995 容积式压缩机术语总则（eqv ISO 3857∶1977）GB/T 4980-1985 容积式压缩机噪声声功率级的测定-工程法GB/T 5330-1985 工业用金属丝编织方孔筛网（eqv ISO 4783-2∶1981）GB/T 6075.1-1999 在非旋转部件上测量和评价机器的机械振动第1部分：总则（idt ISO1816-1∶1995）GB/T 6388-1986 运输包装收发货标志GB/T 7022-1986 容积式压缩机噪声声功率级的测定-简易法GB/T 8539-2000 齿轮材料及热处理质量检验的一般规定（eqv ISO 6336-5∶1996）GB/T 12243-1989 弹簧直接载荷式安全阀GB/T 13306-1991 标牌GB/T 13384-1992 机电产品包装通用技术条件JB/T 2589-1999 容积式压缩机型号编制方法JB/T 3771-1992 移动式压缩机底盘技术条件JB/T 6431-1992 容积式压缩机用灰铸铁件技术条件JB/T 6908-1993 容积式压缩机锻件技术条件JB/T 7662-1995 容积式压缩机术语回转压缩机JB 8524-1997 容积式空气压缩机安全要求（neq ASME B 19.1-1990）JB/T 9104-1999 容积式压缩机用球墨铸铁件技术条件压力容器安全技术监察规程3术语和定义、符号GB/T 4975-1995及JB/T 7662-1995中确立的术语和定义、符号适用于本标准。
螺杆式空气压缩机安全管理规定（5篇）
螺杆式空气压缩机安全管理规定1.压缩机组应由经过安全培训、考试合格取得操作证书的人员固定操作。
操作人员应通读并理解说明书内容，遵循说明书工作程序和安全注意事项。
2.引到空压机的供电线需安装空气开关，确保电器设备安全可靠，接地线接地良好。
3.第一次开机或电源线变动必须注意机组转向是否正确，以防机头反转烧毁。
4.压缩机不能再高于名牌规定的排气压力下工作。
5.压缩的空气和电都有危险性，检修或维护保养时应确保电源切断，及整个空压机系统里压缩空气完全释放。
不要正对任何压缩机系统或气动设备的排气口。
断电检修时，应锁闭电源箱，并在电源处挂检修标志及禁止合闸标志，以防他人合闸送电。
6.在压缩机发生故障或有不安全因素存在时，切勿强行开机。
此时应切断电源，并作出明显标记。
7.清洗机制零部件时，严禁使用易燃易爆、易挥发的清洗剂，应采用无腐蚀性的安全溶剂。
8.须定期检查安全阀、压力开关、停机保护系统，确保其灵敏可靠。
一般每年应检验一次。
9.若空压机冬季低温时期使用时，请开机后先空载五分钟，待机器预热后再加载。
否则有可能因为润滑油粘度太大而引起电流过载。
10.新机调试、维护保养后、超过一个月空压机未使用重新开机前请从进气阀加入螺杆机油并盘动皮带轮。
螺杆式空气压缩机安全管理规定（2）包括以下内容：1. 安装位置：螺杆式空气压缩机应安装在通风良好且温度适宜的地方，远离易燃易爆物品和腐蚀性物品。
2. 环境要求：螺杆式空气压缩机所在的环境应保持干燥、无尘、无腐蚀性气体和易燃易爆气体。
3. 电气设施：螺杆式空气压缩机的电气系统应符合国家标准，且接地可靠，设备运行中的电气元件应定期检查。
4. 操作人员培训：操作螺杆式空气压缩机的操作人员需经过专门的培训，了解设备的操作规程、安全注意事项和应急处理方法。
5. 定期检查和维护：对螺杆式空气压缩机定期进行检查和维护，包括清理过滤器、检查压缩机部件的磨损情况、检查油液的温度和油位等。
6. 安全阀：螺杆式空气压缩机应安装安全阀，以防止压力过高造成设备损坏或人员伤害。
