框架涵、小桥施工作业指导书
砼施工分两部分进行，第一部分灌注底板及边墙脚斜坡体部分，第二部分则一次浇注边墙及顶板。砼采用拌和站集中拌制，滑槽入模，插入式振捣器振捣。斜坡段边墙的灌注，滞后于底板约1.0～1.5小时，即待底板砼沉凝后于初凝前再接灌上部砼，以免砼灌注捣固时，砼从底部隆起，造成施工困难。底板砼灌注后，要注意控制箱内板面标高及抹平收浆，进行二次压面，并及时遮盖，以防砼水份蒸发产生塑性开裂，同时，及时进行浇水养护，防止砼早期干缩而产生裂纹。
3技术要求
3.1涵洞两侧回填土应分层对称夯填。
3.2工作坑开挖后及时砌筑基础，严禁地表水浸泡基坑而影响地基承载力，涵体施工完毕后，及时将基坑回填。
3.3涵身混凝土浇筑可分为两阶段施工。先浇筑底板（包括下梗肋），当底板混凝土强度达到设计强度的50％后，再施工中、边墙及顶板混凝土。施工缝必须按有关规定严格处理。
③、弃土以不影响基坑挖掘或其它作业的基坑边坡稳定为宜，施工时应堆放在离基坑5~10米远的地方，以确保基坑边坡的稳定和施工用场地。
c.以下情况下要采用护壁加固：
①、基坑较深，土方数量较大；
②、基坑坡度受场地限制；
③、基坑地质松软或含水量较大，坡度不易保持。
挡板支撑，采用横竖挡板与钢框架支撑坑壁。基坑每层开挖深度根据开挖的地质情况而定，不宜超过1.5m，边挖边支。
③、对流砂、淤泥等夹层，除打入小木桩外，并在桩间缠以竹篱等，然后喷射砼。
（3）基底处理
a.基底要清除松动石块、淤泥，清出新鲜地面，表面干净。
b.碎石类及砂类土层基底承重面要修理平整，砌筑基础时先铺一层10cm水泥砂浆。
c.黏性土层基底整修时，要在天然状态下铲平，不得用回填土夯平，必要时，可向基底夯入10cm以上厚度的碎石，碎石层顶面不得高于基底设计高程。
侧墙及箱顶砼采取一次性浇注。在底板砼强度达到规范要求后，进行测量复核及放样，安立墙内模及箱顶底板，内模支架采用碗扣式支架，纵横剪刀撑加固，在支架顶部铺设方木和底模。
内模安立后，即可绑扎边墙及顶板钢筋，顶板两层钢筋间设立支架体系，确保施工中顶层钢筋不发生凹陷变位。钢筋绑扎完毕并经自检，监理复验合格、签证后，即可安设外模。外模采用制式钢模板，边墙内外模按砼灌注受力情况设置φ16拉杆，采用φ20塑料管防护拉杆，以确保所有拉杆均能拆除。
（3）细骨料的吸水率应不大于2%。
7.3粗骨料
（1）粗骨料应选用级配合理、粒形良好、质地均匀坚固、线膨胀系数小的洁净碎石，也可采用碎卵石。
（2）料场的选定应经试验室化验后确定。
（3）粗骨料合泥量：砼强度小于C30时不大于1％，砼强度大于或等于C50时，不大于0.5％。
7.4水
宜采用生活饮用水，禁用污水、海水，应经检验后使用。
b.挖基时注意：
①、基底避免超挖，松动部分要清除。使用机械开挖时，不得破坏基底土的结构，在设计高程以上保留30cm由人工开挖。注意开挖时需考虑基础下50cm碎石垫层厚度。
②、挖至标高后不得长时间暴露、扰动或浸泡而削弱其承载力，一般情况下挖至接近基坑5~10cm时即暂停，在检验完毕后突击挖除，随即进行基础施工；
7.5外加剂
（1）外加剂应采用减水率高、坍落度损失小、适量引气、能明显改善或提高砼耐久性能的质量稳定产品。外加剂与水泥应有良好的相容性。
（2）外加剂的选择必须符合工程需要，掺加剂量必须由试验室确定并严格计量执行。
山西中南部铁路通道ZNTJ18标段涵洞工程
编号：HD-001
框架涵、框架小桥作业指导书
单 位：
编 制：
审 核：
批 准：
2010年12月19日发布2010年12月19日实施
山西中南部铁路通道涵洞工程
框架涵、框架小桥施工作业指导书
1适用范围
适用于新建山西中南部铁路通道管内框架涵、框架小桥施工。
2作业准备
3ቤተ መጻሕፍቲ ባይዱ9所有检验项目必须经质检部门会同监理工程师检查合格并办理签证后才能进入下道工序。
4施工工艺流程
框架涵、小桥施工工艺流程
5施工要求
（1）软基加固处理
本标段的框架涵部分处于路基软基处理段上，软基处理主要采用φ0.5m的水泥搅拌桩桩。
（2）基坑施工
由于二分部管段内，大部分涵洞受线路高度控制下挖设置，基坑较深，施工按以下要求进行：
7.1水泥
（1）水泥采用经检验合格的、正规厂家生产的水泥。
（2）现场水泥要做好标识，内容包括：水泥名称、生产厂家、标号、出厂日期、批号、检验状态（标明合格与否）、进货日期、保管人。
7.2细骨料
（1）砂场要由中心试验室选定，取样化验合格后确定。
（2）采用中粗砂，含泥量不大于5％，当混凝土强度在C30～C50之间时，含泥量不大于3％，泥块含量应小于0.5%。
对支撑结构随时检查，发现变形及时加固或更换，更换时要先撑后拆。支撑拆除顺序要自上而下，待下层支撑拆除后并回填土后，再拆除上层支撑。开挖基础前，应在坑口顶缘。采用加固措施，防止土层坍塌。
d.开挖基坑遇有较大渗水时，可采取下列措施：
①、每内层开挖深度不大于0.5m，汇水坑设于基坑中心；
②、开挖进入含水层时，宜扩挖40cm，以石料码砌扩挖部位，并在表面喷射一层5～8cm厚的砼。
d.基础浇筑前基坑不得泡水，如发生基坑泡水现象，要采取措施进行处理并满足设计要求。
e.基础土方工程施工期间，在每条轴线基坑旁采用人开挖一条排水沟，且为保证排水畅通，排水沟要有一定的坡度。在排水中遇个别地式较高处，人工开挖1×1米集水井作为过度。底部挖积水坑，用于集水坑排水。
（4）涵体钢筋砼施工
在基坑开挖及处理完成后，经中心试验室检测地基承载力合格，现场监理检验合格签证，即可施工垫层，现场绑扎钢筋。
人员配备表
负责人
1人
技术主管
1人
专职安全员
1人
工班长
1人
技术、质检、测量及试验人员
5人
混凝土振捣工
4人
模板工
5人
钢筋工
10人
机械工、普工
8人
其中负责人、技术主管、专职安全员由施工单位正式员工担任，并可根据工程情况适当配备若干劳务人员。
7材料要求
混凝土原材料及外加剂必须符合国家标准的有关规定，外加剂应满足国家标准《混凝土外加剂》（GB8076）的规定。
2.1内业技术准备
作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备
施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.4涵洞的沉降缝从基础、主体到顶板，应在同一个竖直平面内，缝宽要满足设计要求，缝中填塞物根据设计要求而定，填塞物要填满塞实。
3.5顶板底模拆除时，混凝土强度要达到设计要求。
3.6洞口应与明沟顺接。
3.7砂、石、水泥、片石等原材料应符合相关规定。
3.8施工时，基底土质与设计不符时，应及时上报监理和设计单位，不得自行处理。
侧墙砼对称灌注，并设串筒，使砼由串筒下灌，防止冲击模板及砼离析，采用人工摊平，分层捣固。灌注到顶板部位后，对灌注进行周密安排，防止产生施工冷缝，顶板灌注一次到位。对顶板顶面要严格控制标高，及时抹平、收浆、遮盖及防护，防止顶面受到破损或开裂。
砼浇注完成后，及时并加强养护，根据气温条件养生采用薄膜加草袋覆盖蓄热增温养护，确保砼强度正常增长。
a.基坑开挖
测量定出涵洞、箱型桥中心位置，根据线路走向、地形及地质情况于边坡位置放出开挖边线之后，即可组织基坑的开挖。采用挖掘机机械开挖，设计基底以上30cm预留组织人力开挖，防止基底受到扰动。为便于支立模板，基坑留有一定工作面。无水土质基坑底面，按基础设计平面尺寸每边放宽不小于50cm，有水基坑底面，要满足四周排水沟与汇水井的设置要求，每边放宽不小于80cm。
（5）涵体防水层的施工
箱（涵）体的边墙及顶部防水层，是箱涵安全使用极其重要的设施，将按设计要求严格控制防水材料质量和施工工艺，做到涂刷均匀、粘贴齐全、密贴、粘合良好、搭接严密、长度合格，并按要求认真做好防水层的防护设施，确保使用中不发生渗漏。
6劳力组织
6.1劳力组织方式：采用架子队组织模式
6.2施工人员应结合现场确定的施工方、机械、人员组合、工期要求进行理配置。
桥涵工程框架涵施工作业指导书
桥涵工程框架涵施工作业指导书
1.使用范围
本作业指导书适用于工程Ⅱ标框架涵工程施工。
2.作业准备
2.1内业准备
作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员诛行上岗前技术培训，考核合格后持证上岗。
2.2外业准备
施工前收集地下管线、构造物，水文地质等资料。
3技术要求
3.1框构桥钢筋施工工艺及方法
3.1.1钢筋加工、组配
钢筋加工在钢筋棚内进行，钢筋加工必须满足设计规格、形状要求，满足设计数量，分批、分规格、分部位码放。
3.1.2钢筋安装
全桥钢筋在加工棚制作成型，焊成大片。
底板和顶板钢筋焊接成①号和②号钢筋骨架大片，人力抬运至预制现场进行绑扎成一体，①号和②号钢筋骨架交替摆放。
边墙钢筋抬至现场按设计间距点焊于底板主筋上，并绑扎分布筋。
直径在ф12以上钢筋接头采用对焊，ф12以下不含ф12钢筋接头采用双面搭接焊，刃角缺口补齐钢筋接头采用单面搭接焊。
接头数。
06框架小桥作业指导书.
汉宜铁路四标段三项目部桥梁工程编号：HY4-3-桥-04 框架小桥施工作业指导书2009年03月10日发布 2009年03月15日实施汉宜铁路四标段三项目部桥梁工程编号：HY4-3-桥-04 框架小桥施工作业指导书单位：编制：审核：批准：2009年03月10日发布 2009年03月15日实施武汉至宜昌铁路四标段三项目部桥梁工程框架小桥施工作业指导书1、适用范围本指导书适用于汉宜铁路四标段三项目部框架小桥施工。
2、作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备收集施工中涉及的各种外部技术数据，修建生活房屋，配齐生活、办公设施，满足管理、技术人员生活办公需要。
3、技术要求框架小桥施工采取碗扣式支架+平板钢模,外模统一采用100×200cm 平板钢模。
为了保持平板钢模的整体平整度和刚度，模板外侧设置10号槽钢背带。
混凝土由拌和站集中生产，混凝土运输车运输，泵车泵送入模，插入式振捣棒振捣。
浇筑顺序为先底板，再侧墙和顶板，伸缩缝两侧对称浇筑。
侧墙与顶板钢筋绑扎采用钢管排架加固的施工方法。
模板采用人工配合吊车进行拼装。
侧墙的振捣利用预留过人孔入内振捣。
4、施工工艺流程及标准4.1施工工序框架小桥的施工工序为：基底处理→测量放样→支立钢管支架→绑扎底板钢筋及侧墙竖向钢筋→加固侧墙竖向钢筋→浇筑底板混凝土→底板养护→搭设支架→绑扎顶板钢筋→模板加固检查→浇筑侧墙、顶板混凝土→侧墙、顶板养生→拆除支架。
4.2工艺流程施工工艺流程见图1。
框架小桥施工工艺标准详见表4.3。
图1 DK689+199.8框架小桥施工工艺框图5、施工要求5.1准备工作开始施工前，首先进行现场勘探，结合现场实际情况对框架小桥的平面位置、进出口方向及标高进行复核，并对设计图的结构尺寸及工程量进行审核，确定无误后，开始施工。
框架涵施工作业指导书
（此文档为Word格式，下载后可以任意编辑修改！）框架涵施工作业 :指导工程名称: 编制单位:人：人：人：编制日期：年月日框架涵施工作业指导书1. 适用范围2. 作业准备2.1 内业技术准备作业指导书编制后，在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对参加施工人员进行技术交底及上岗前技术培训，考核合格后持证上岗。
2.2 外业施工准备设置项目部管理人员专职办公室及住所，并配备办公设施及用品，为便于施工人员就近施工提供安全、且利于休息的环境住宿，同时在施工现场设技术人员值班房一个，24 小时提供技术支持。
3. 技术要求3.1框架涵砼施工砼拌合全部在拌合站集中拌合。
3.2施工前按设计提供的配合比进行室内试验，确定施工配合比。
3.3钢筋加工在工区钢筋加工场地加工。
4. 施工程序与工艺流程4.1 施工程序施工组织顺序：施工准备7清表7地基处理7挖基7框架涵砼施4.2施工工艺流程（见下页）5. 施工要求5.1 施工准备测定基坑中心线、方向和高程；按地质、水文资料环保要求，结合现场情况，制定施工方案，确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施。
5.1.1 基坑开挖技术员对基底进行平面位置、基底标高检查，基底几何尺寸应满足施工与设计的要求。
5.1.2 基坑护壁基坑可采用放坡开挖、支撑加固或其它加固的开挖方法。
挡板支撑，根据土质经检算，可采用横、竖向挡板与钢（木）框架支撑坑壁。
基坑每层开挖深度应根据地质情况确定，不宜超过1.5m,边挖边支;支撑结构应随时检查，发现变形，及时加固或更换，更换时应先撑后拆；支撑拆除顺序应自下而上。
待下层支撑拆除并回填土后，再拆除上层支撑。
挖出土时，应有防护措施，不得碰撞支撑。
5.1.3 基坑排水基坑四周设制排水沟及汇水井，根据水量大小选用适当的水泵进行排水。
基底自检合格后立即报请检验，待监理工程师检验合格后，迅速进行基础施工。
桥涵工程施工作业指导书
桥涵工程施工作业指导书一、适用范围本作业指导书适用于桥涵工程的施工，包括桥梁和涵洞的建造。
二、作业准备1. 内业技术准备：在施工前，应组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2. 外业技术准备：收集涉及施工作业层的各种外部技术数据。
修建生活房屋，配齐生活、办公设施，满足主要管理技术人员进场生活、办公需要。
三、技术要求1. 桥涵工程包括桥梁和涵洞的施工。
2. 技术主管负责技术交底书的编制、发放，对工序的实施过程进行控制检查；根据施工进度，提报材料计划。
3. 测量班负责对全过程进行测量，并提供有关测量资料。
4. 试验室对钢筋、水泥等进行原材料的检验，设计配合比、混凝土强度检查、监控指导混凝土施工。
5. 物资设备部负责按要求购进原材料（钢材、水泥、砂、碎石等）；负责机械设备的配置，机械设备的采购、发放，检查指导机械设备的使用、保养和维修工作。
6. 质检工程师负责对整套工序监督检查及抽查。
四、施工流程1. 施工准备：包括场地平整、临时设施建设、材料准备、机械设备配置等。
2. 基础施工：包括桩基、承台、墩柱、台帽等基础结构的施工。
3. 主体结构施工：包括桥梁上部结构（梁、板、拱等）和涵洞主体结构的施工。
4. 桥面系施工：包括桥面铺装、排水系统、防水层、伸缩缝等施工。
5. 涵洞施工：包括涵洞基础、涵洞身、进出口等施工。
6. 施工缝处理：根据设计要求进行施工缝的处理，确保结构的整体性。
7. 混凝土浇筑：按照设计要求和施工方案进行混凝土浇筑，确保混凝土质量。
8. 钢筋加工与安装：按照设计图纸进行钢筋加工，确保钢筋的规格、数量、间距等满足要求。
9. 模板制作与安装：根据设计图纸和施工方案制作、安装模板，确保模板的稳定性和密封性。
10. 预应力施加：按照设计要求进行预应力施加，确保预应力的均匀分布。
框架涵施工作业指导书
框架涵施工作业指导书1.0编制目的明确框架涵施工作业的工艺流程、操作要点和相应的工艺标准，规范框架涵作业施工，保证小桥涵100%合格。
2.0编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》铁建设[2005]160号《客运专线铁路桥涵工程施工技术指南》TZ213-20053.0使用范围本作业指导书适用于客运专线或高速铁路框架涵施工。
4.0作业准备4.1内业准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
并准备好各种施工质检、原始记录表格。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2外业准备⑴调查现场根据实际情况和总体进度安排制定各框架涵的施工先后顺序。
⑵测量放样、平整场地、清除障碍物并做好防排水准备。
5.0框架涵施工方案5.1前期准备框架涵安排在路基填方前施工，以保证路基填筑的正常进行，路基作业面内根据路基施工顺序合理安排平行或流水作业。
涵洞工程由相应地段结构物作业队负责施工。
涵洞基础以下松软土按照设计要求加固，经检验合格后施工涵洞。
涵洞地基软基处理参照相邻路基的处理情况,如采用水泥管桩或CFG桩(其横断面结构参照下图)。
5.2技术要求框架涵采用大型组合钢模板立模或大面积竹胶板组装，罐车运输砼进行现场浇注，混凝土由拌合站集中供应，泵送入模。
涵身钢筋在钢筋加工场制作，平板车运至现场绑扎，立模浇注砼。
根据现场实际和设计情况，采用分节或一次浇注完成。
先施工底板，再施工两侧边墙及顶板。
边墙和顶板施工时先支立内模，绑扎钢筋与底板钢筋搭接，再支立外模。
边墙施工采取两侧对称同时浇注。
5.3施工流程及工艺⑴施工流程框架涵施工工艺框图⑵施工工艺①.基坑开挖a.普通基坑开挖开挖前先进行施工放样确定基础的准确位置撒上白灰线，开挖全过程用水准仪配合机械以便控制基底高程。

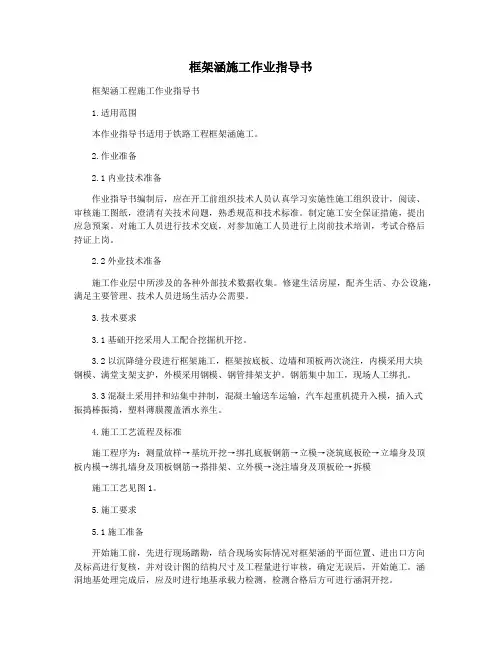

框架涵施工作业指导书
框架涵施工作业指导书框架涵工程施工作业指导书1.适用范围本作业指导书适用于铁路工程框架涵施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活办公需要。
3.技术要求3.1基础开挖采用人工配合挖掘机开挖。
3.2以沉降缝分段进行框架施工，框架按底板、边墙和顶板两次浇注，内模采用大块钢模、满堂支架支护，外模采用钢模、钢管排架支护。
钢筋集中加工，现场人工绑扎。
3.3混凝土采用拌和站集中拌制，混凝土输送车运输，汽车起重机提升入模，插入式振捣棒振捣，塑料薄膜覆盖洒水养生。
4.施工工艺流程及标准施工程序为：测量放样→基坑开挖→绑扎底板钢筋→立模→浇筑底板砼→立墙身及顶板内模→绑扎墙身及顶板钢筋→搭排架、立外模→浇注墙身及顶板砼→拆模施工工艺见图1。
5.施工要求5.1施工准备开始施工前，先进行现场踏勘，结合现场实际情况对框架涵的平面位置、进出口方向及标高进行复核，并对设计图的结构尺寸及工程量进行审核，确定无误后，开始施工。
涵洞地基处理完成后，应及时进行地基承载力检测，检测合格后方可进行涵洞开挖。
5.2施工放样施工前组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。
对设计确定的涵洞的位置、方向、长度、孔径、出入口高程以及排灌系统的连接图1 框架涵施工工艺流程图等与实际地形地貌有出入的，及时与设计、监理联系，必要时进行设计变更。
5.3基础开挖基坑采用人工配合挖掘机开挖，放坡1:0.5，开挖时在基槽底面留一层20cm厚土层采用人工开挖，基坑顶部四周2m范围内禁止堆放材料、机具设备、土方等，避免边坡垮塌。
框架涵、框架桥施工作业指导书
框架涵、框架桥施工作业指导书1、编制目的明确现浇钢筋混凝土框架桥涵施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范框架桥涵作业施工。
2、编制依据《铁路桥涵工程施工质量验收标准》（TB10415-2003）；《客货共线铁路桥涵工程施工技术指南》（TZ203-2008）；《铁路混凝土工程施工质量验收标准》（TB10424-2010）；《铁路混凝土工程施工技术指南》（铁建设【2010】241号）；新建沪通铁路桥梁有关施工图纸及设计文件等相关资料。
3、适用范围适用于新建沪通铁路站前V标管段内框架中桥、框架小桥及框架涵施工。
4、作业准备4.1内业技术准备在开工前组织技术人员认真学习作业指导书，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
5、技术要求5.1 PHC管桩、PHS方桩基础框架桥涵基坑开挖后经检验合格后，应及时进行框架桥管桩和方桩基础施工。
5.1.1 管桩和方桩的技术准备5.1.1.1 应取得工程地质资料、桩基施工相关图纸。
5.1.1.2 桩基的轴线和高程均应测设完毕，并经过检查，办理复核手续。
5.1.1.3 正式沉桩前应作数量不少于 3根桩的打桩工艺试验，用以了解桩的贯入度、持力层强度、桩的承载力，以及施工过程中遇到的各种问题和反常情况等。
并检验打桩设备、打桩方案是否可行，以保证桩的施工质量。
5.1.1.4 根椐设计方及监理对施工图及施工质量的交底，召开内部技术质量要求交底会，使每个施工参与人员牢记工程施工的质量要求和各工序的质量控制要点。
5.1.1.5 群桩施工时，为了保证质量和进度，防止周围建筑物破坏，打桩前根据桩的密集程度、桩的规格、长短以及桩架移动是否方便等因素来选择正确的打桩顺序。
框架桥(涵)施工作业指导书
框架桥（涵）施工作业指导书单位：中铁十局第八工程公司框架桥（涵）施工作业指导书1、适用范围本框架桥(涵)施工作业指导书适用于公司所有框架桥(涵)工程施工。
2、作业准备2.1内业技术准备2.1.1技术人员认真阅读、审核设计文件，熟悉规范和技术标准。
2.1.2制订施工安全保证措施，提出应急预案。
2.1.3编制技术交底资料，详细向施工人员进行技术交底。
2.1.4施工人员进行上岗前技术培训，考核合格后持证上岗。
2.1.5按照设计文件和规范要求，制订试验计划并通过试验确定配合比，确保试验工作与现场施工相协调。
2.2外业技术准备2.2.1对导线点和水准点进行导线和水准复测，布置测量控制网和水准基点。
2.2.2施工作业层中所涉及的各种外部技术数据收集，如现场放线、水位、地质等。
2.2.3做好现场施工调查，了解现场地理环境、地质地貌、交通、电力线、通讯线及影响插打钢板桩的障碍物情况。
2.2.4主材、地材已经选定并经过试验质量合格。
2.2.5了解沿线交通及影响设备进场障碍物情况，对不满足要求的既有道路进行帮宽、加固。
2.2.6按施工施工方案合理组织机械设备进行。
3、技术要求3.1框架涵施工必须在桩检完成并且质量合格后才能进行施工。
3.2凿桩头时必须预留一定的高度采用人工凿除，以免桩头过短或桩头遭到破坏。
3.3褥垫层铺设的厚度满足设计要求，并核实地基承载力。
3.4基坑开挖后及时封闭基坑，以免基坑暴露过久或受地表水浸泡。
3.5箱体的混凝土达到设计强度后，框架两侧应对称分层填土并夯实。
4、施工工序与工艺流程4.1 施工工序场地清理、水泥搅拌桩(旋喷桩)施工、基坑开挖、箱体的钢筋制作节绑扎，混凝土灌注及防水层制作、基坑回填。
4.2工艺流程框架桥(涵)施工工艺流程框图5、施工要求5.1施工准备基坑施工前移除所有基础处理机具设备，设置基坑平面位置及高程点，并用灰线画出基坑的实际形状。
根据基坑的开挖深度，选择满足要求的挖掘机进行施工。
19.框架涵施工作业指导书
框架涵施工作业指导书1适用范围适用于新建铁路沪昆客专贵州段CKGZTJ-6标钢筋混凝土框架涵洞施工。
2作业准备2.1内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3技术要求（1）涵洞基础应符合设计要求。
（2）施工接缝应平直无错台、无漏浆、无麻面。
（3）涵洞结构尺寸应符合设计及相关规定要求。
（4）拆除顶板模板时，混凝土强度应符合设计要求。
4施工程序与工艺流程4.1钢筋混凝土框架涵施工程序施工准备→基坑开挖→基底处理→底板钢筋绑扎→底板混凝土浇注→涵洞墙身外模支立→涵洞墙身钢筋绑扎→涵身内模支立→顶板钢筋绑扎→边墙、顶板混凝土浇注→养护。
4.2工艺流程钢筋混凝土框架涵施工工艺流程图5施工要求5.1施工准备（1）涵洞基础施工前，测量放出涵洞的位置，对有地基加固处理的桩头进行割除，采用人工和施工机械进行基坑开挖。
（2）做好作业区的排水，在涵洞的两侧开挖排水沟和集水坑。
使涵洞施工时基坑开挖后不会被水浸泡，引排水应符合相关规定。
5.2施工工艺5.2.1施工准备（1）测量放线在涵洞施工前，根据施工图纸进行测量放样，定位涵洞的开挖轮廓线；当基础开挖较深时对基坑开挖线进行适当的放坡，以满足基坑开挖后涵洞基础尺寸符合设计要求。
（2）对复合地基进行桩头的割除，然后采用挖机进行基础的开挖，当开挖至基础底面上0.2米时采用人工进行挖除。
基坑开挖后有浸水应在涵洞基础的四周开挖排水沟，然后在基坑一角处开挖集水坑将浸水用抽水机抽排干净。
以保证基底的稳定，并对地基的持力层进行检测，符合设计后进行涵洞基础的施工作业。
5.2.2涵洞基础施工（1）框架涵基础施工前，在桩基承载力经过检验合格后先凿除多余桩头，回填60cm厚碎石垫层，再铺设20cm厚C30混凝土垫层。
框架涵施工作业指导书
框架涵施工作业指导书1．适用范围本作业指导书适用于框架涵洞施工。
2.作业准备2.1内业技术准备作业指导书编制后，在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对参加施工人员进行技术交底及上岗前技术培训，考核合格后持证上岗。
2.2外业施工准备设置项目部管理人员专职办公室及住所，并配备办公设施及用品，为便于施工人员就近施工提供安全、且利于休息的环境住宿，同时在施工现场设技术人员值班房一个，24小时提供技术支持。
3.技术要求3.1框架涵砼施工砼拌合全部在拌合站集中拌合。
3.2施工前按设计提供的配合比进行室内试验，确定施工配合比。
3.3钢筋加工在工区钢筋加工场地加工。
4.施工程序与工艺流程4.1施工程序施工组织顺序：施工准备→清表→地基处理→挖基→框架涵砼施工5.施工要求5.1施工准备测定基坑中心线、方向和高程；按地质、水文资料环保要求，结合现场情况，制定施工方案，确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施。
5.1.1基坑开挖基坑开挖距离基础50cm范围内必须采用人工开挖，切不可利用机械野蛮施工，以免破坏原始地基承载力。
技术员对基底进行平面位置、基底标高检查，基底几何尺寸应满足施工与设计的要求。
5.1.2基坑护壁基坑可采用放坡开挖、支撑加固或其它加固的开挖方法。
挡板支撑，根据土质经检算，可采用横、竖向挡板与钢（木）框架支撑坑壁。
基坑每层开挖深度应根据地质情况确定，不宜超过 1.5m，边挖边支；支撑结构应随时检查，发现变形，及时加固或更换，更换时应先撑后拆；支撑拆除顺序应自下而上。
待下层支撑拆除并回填土后，再拆除上层支撑。
挖出土时，应有防护措施，不得碰撞支撑。
5.1.3基坑排水基坑四周设制排水沟及汇水井，根据水量大小选用适当的水泵进行排水。
基底自检合格后立即报请检验，待监理工程师检验合格后，迅速进行基础施工。
5.1.4碎石垫层换填施工按照设计要求，对基坑地基承载力进行试验检测，达到地基承载力要求，进行涵洞垫层施工，如果地基承载力达不到，按照设计地基处理，采用碎石换填50cm，碎石采用未风化的干净砾石或碎石，其最大粒径不得大于50mm,其含泥量不得大于5％。
