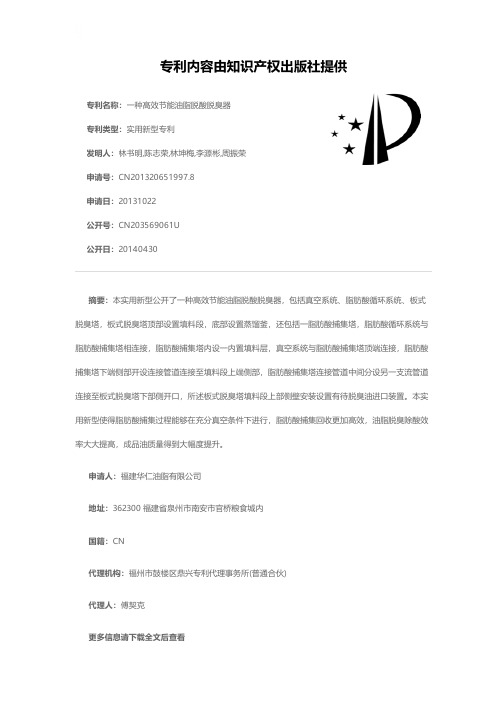

一种高效节能油脂脱酸脱臭器[实用新型专利]

专利名称：一种高效节能油脂脱酸脱臭器
专利类型：实用新型专利
发明人：林书明,陈志荣,林坤梅,李源彬,周振荣申请号：CN201320651997.8
申请日：20131022
公开号：CN203569061U
公开日：
20140430
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高效节能油脂脱酸脱臭器，包括真空系统、脂肪酸循环系统、板式脱臭塔，板式脱臭塔顶部设置填料段，底部设置蒸馏釜，还包括一脂肪酸捕集塔，脂肪酸循环系统与脂肪酸捕集塔相连接，脂肪酸捕集塔内设一内置填料层，真空系统与脂肪酸捕集塔顶端连接，脂肪酸捕集塔下端侧部开设连接管道连接至填料段上端侧部，脂肪酸捕集塔连接管道中间分设另一支流管道连接至板式脱臭塔下部侧开口，所述板式脱臭塔填料段上部侧壁安装设置有待脱臭油进口装置。

本实用新型使得脂肪酸捕集过程能够在充分真空条件下进行，脂肪酸捕集回收更加高效，油脂脱臭除酸效率大大提高，成品油质量得到大幅度提升。

申请人：福建华仁油脂有限公司
地址：362300 福建省泉州市南安市官桥粮食城内
国籍：CN
代理机构：福州市鼓楼区鼎兴专利代理事务所(普通合伙)
代理人：傅契克
更多信息请下载全文后查看。

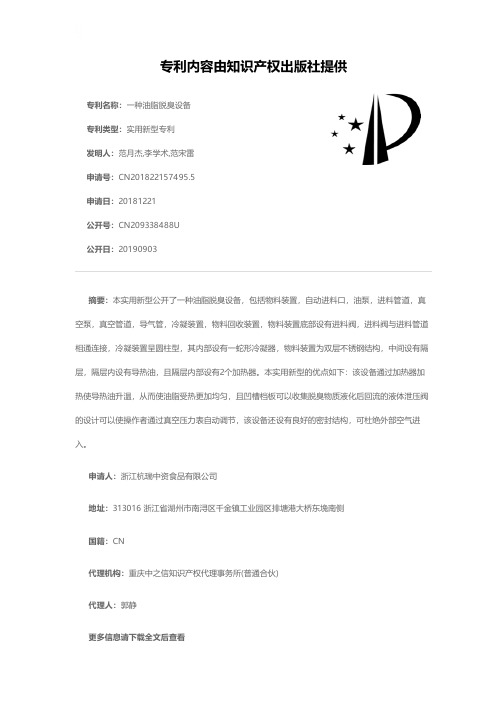

一种油脂脱臭设备[实用新型专利]

专利名称：一种油脂脱臭设备专利类型：实用新型专利
发明人：范月杰,李学术,范宋雷申请号：CN201822157495.5申请日：20181221
公开号：CN209338488U
公开日：
20190903
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种油脂脱臭设备，包括物料装置，自动进料口，油泵，进料管道，真空泵，真空管道，导气管，冷凝装置，物料回收装置，物料装置底部设有进料阀，进料阀与进料管道相通连接，冷凝装置呈圆柱型，其内部设有一蛇形冷凝器，物料装置为双层不锈钢结构，中间设有隔层，隔层内设有导热油，且隔层内部设有2个加热器。

本实用新型的优点如下：该设备通过加热器加热使导热油升温，从而使油脂受热更加均匀，且凹槽档板可以收集脱臭物质液化后回流的液体泄压阀的设计可以使操作者通过真空压力表自动调节，该设备还设有良好的密封结构，可杜绝外部空气进入。

申请人：浙江杭瑞中资食品有限公司
地址：313016 浙江省湖州市南浔区千金镇工业园区排塘港大桥东堍南侧
国籍：CN
代理机构：重庆中之信知识产权代理事务所(普通合伙)
代理人：郭静
更多信息请下载全文后查看。

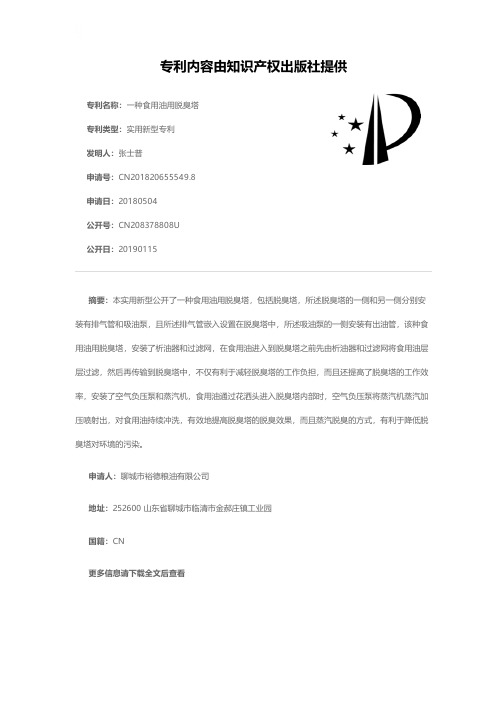

一种食用油用脱臭塔[实用新型专利]

专利名称：一种食用油用脱臭塔专利类型：实用新型专利
发明人：张士普
申请号：CN201820655549.8申请日：20180504
公开号：CN208378808U
公开日：
20190115
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种食用油用脱臭塔，包括脱臭塔，所述脱臭塔的一侧和另一侧分别安装有排气管和吸油泵，且所述排气管嵌入设置在脱臭塔中，所述吸油泵的一侧安装有出油管，该种食用油用脱臭塔，安装了析油器和过滤网，在食用油进入到脱臭塔之前先由析油器和过滤网将食用油层层过滤，然后再传输到脱臭塔中，不仅有利于减轻脱臭塔的工作负担，而且还提高了脱臭塔的工作效率，安装了空气负压泵和蒸汽机，食用油通过花洒头进入脱臭塔内部时，空气负压泵将蒸汽机蒸汽加压喷射出，对食用油持续冲洗，有效地提高脱臭塔的脱臭效果，而且蒸汽脱臭的方式，有利于降低脱臭塔对环境的污染。

申请人：聊城市裕德粮油有限公司
地址：252600 山东省聊城市临清市金郝庄镇工业园
国籍：CN
更多信息请下载全文后查看。

一种连续式油脂脱酸、脱臭设备[实用新型专利]

专利名称：一种连续式油脂脱酸、脱臭设备专利类型：实用新型专利
发明人：翁志权,朱义鑫
申请号：CN202122613260.4
申请日：20211028
公开号：CN216005795U
公开日：
20220311
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种连续式油脂脱酸、脱臭设备，包括至少两个脱酸脱臭装置、脂肪酸捕集装置、真空装置、蒸汽锅炉，上述多个部件通过管道连通；所述脱酸脱臭装置包括填料脱酸塔和脱臭滞留器，填料脱酸塔和脱臭滞留器上下相连接；填料脱酸塔设有处理入口，连接处理入口的管道上设有加热器，待进行脱酸、脱臭的原料油脂经过加热器加热后依次进入填料脱酸塔和脱臭滞留器进行脱酸、脱臭处理；脱臭滞留器上设有处理出口，处理出口通过管道连接下一个脱酸脱臭装置的处理入口，位于最后的脱酸脱臭装置的处理出口连接设备设有的成品出口；本实用新型为连续式设备，可以连续性对原料油进行脱酸、脱臭处理，多个脱酸脱臭装置共同控制，脱酸效果更好。

申请人：广东利脉宝生物科技有限公司
地址：528000 广东省佛山市顺德区伦教街道常教社区北海工业区创业路南7号之六
国籍：CN
代理机构：广州市一新专利商标事务所有限公司
代理人：何健施
更多信息请下载全文后查看。

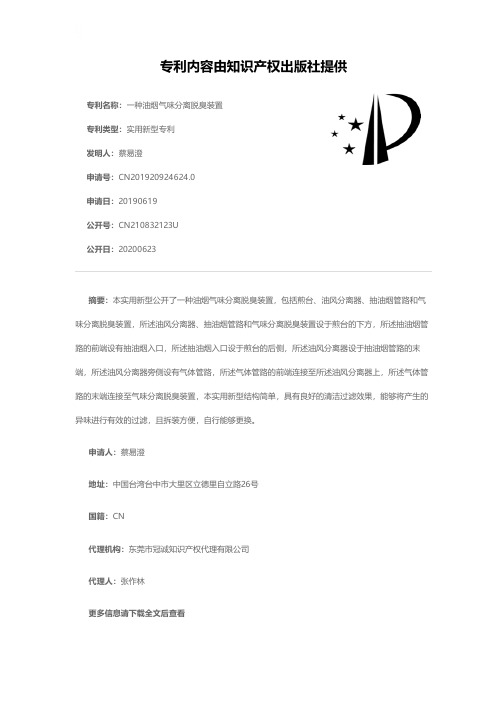

一种油烟气味分离脱臭装置[实用新型专利]

专利名称：一种油烟气味分离脱臭装置专利类型：实用新型专利
发明人：蔡易澄
申请号：CN201920924624.0
申请日：20190619
公开号：CN210832123U
公开日：
20200623
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种油烟气味分离脱臭装置，包括煎台、油风分离器、抽油烟管路和气味分离脱臭装置，所述油风分离器、抽油烟管路和气味分离脱臭装置设于煎台的下方，所述抽油烟管路的前端设有抽油烟入口，所述抽油烟入口设于煎台的后侧，所述油风分离器设于抽油烟管路的末端，所述油风分离器旁侧设有气体管路，所述气体管路的前端连接至所述油风分离器上，所述气体管路的末端连接至气味分离脱臭装置，本实用新型结构简单，具有良好的清洁过滤效果，能够将产生的异味进行有效的过滤，且拆装方便，自行能够更换。

申请人：蔡易澄
地址：中国台湾台中市大里区立德里自立路26号
国籍：CN
代理机构：东莞市冠诚知识产权代理有限公司
代理人：张作林
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920315234.3
(22)申请日 2019.03.13
(73)专利权人绍兴上虞华粮油脂机械有限公司
地址 312375 浙江省绍兴市上虞区上浦工
业园区
(72)发明人董兴灿　汪晟罡　
(51)Int.Cl.
C11B 3/12(2006.01)
(54)实用新型名称一种油脂脱臭锅(57)摘要本实用新型涉及油脂脱臭设备的技术领域，涉及一种油脂脱臭锅，包括筒体、设置在筒体上端的抽气管、设置在筒体侧壁上的进油管，以及设置在筒体下端的出油管，所述筒体下侧设置有电热棒，所述筒体下端设置有用于往其内腔输送蒸汽第一蒸汽管，所述第一蒸汽管的一端伸入至筒体内，所述筒体内穿设有进汽管，所述进汽管的一端竖直向上穿出筒体且另一端竖直向下穿出筒体后与所述第一蒸汽管连通。

本实用新型具有以下效果：筒体对进汽管起到较好的保温效果，蒸汽在经过高温后不易产生冷凝水，减少冷凝水的产生，减小设备损坏的可能性，使得脱臭
能够正常进行。

权利要求书1页说明书3页附图2页CN 209836125 U 2019.12.24
C N 209836125
U
权　利　要　求　书1/1页CN 209836125 U
1.一种油脂脱臭锅，包括筒体(100)、设置在筒体(100)上端的抽气管(110)、设置在筒体(100)侧壁上的进油管(120)，以及设置在筒体(100)下端的出油管(130)，所述筒体(100)下侧设置有电热棒(140)，其特征在于：所述筒体(100)下端设置有用于往其内腔输送蒸汽第一蒸汽管(150)，所述第一蒸汽管(150)的一端伸入至筒体(100)内，所述筒体(100)内穿设有进汽管(200)，所述进汽管(200)的一端竖直向上穿出筒体(100)且另一端竖直向下穿出筒体(100)后与所述第一蒸汽管(150)连通。

2.根据权利要求1所述的一种油脂脱臭锅，其特征在于：所述进汽管(200)下端设置有疏水阀(210)。

3.根据权利要求2所述的一种油脂脱臭锅，其特征在于：所述第一蒸汽管(150)伸入所述筒体(100)内后设置有呈环形的喷管(151)，所述喷管(151)上开设有蒸汽喷孔(152)。

4.根据权利要求3所述的一种油脂脱臭锅，其特征在于：所述筒体(100)的中心轴线处还设置有中心管(160)，所述筒体(100)上设置有穿设在所述中心管(160)内且与所述进汽管(200)连通的第二蒸汽管(170)，所述中心管(160)远离所述出油管(130)一端的圆周侧壁上开设有若干出汽孔(164)。

5.根据权利要求4所述的一种油脂脱臭锅，其特征在于：所述筒体(100)两端均设置为椭圆状，所述中心管(160)下端设置有支架(161)，所述支架(161)包括与中心管(160)连接的支座(162)和多根沿支座(162)周侧边沿分布的支脚(163)，所述支脚(163)远离所述支座(162)的一端固定设置在所述筒体(100)内壁上，所述第二蒸汽管(170)穿过所述支座(162)后伸入至中心管(160)内。

6.根据权利要求1所述的一种油脂脱臭锅，其特征在于：所述筒体(100)上侧且位于所述抽气管(110)下方设置有挡油盘(300)。

7.根据权利要求6所述的一种油脂脱臭锅，其特征在于：所述挡油盘(300)中部朝所述抽气管(110)一侧凸出设置，所述挡油盘(300)周侧设置有若干根与所述筒体(100)内壁连接的支撑杆(310)。

8.根据权利要求1所述的一种油脂脱臭锅，其特征在于：所述筒体(100)上端设置有视镜(230)。

9.根据权利要求8所述的一种油脂脱臭锅，其特征在于：所述进汽管(200)的上端设置有调节阀(220)，所述调节阀(220)的高度与所述视镜(230)的高度一致。

2。
