第6章仪器分析第四版红外吸收光谱法
仪器分析3—红外吸收光谱法
傅立叶变换红外光谱仪
样品池
红外光源
摆动的 凹面镜
迈克尔逊 干扰仪
参比池
摆动的 凹面镜
检测器 干涉图谱 计算机 解析 还原
M1 II
同步摆动
I M2
红外谱图
BS
D
仪器组成
第五节 红外光谱法应用
红外光谱法由于操作简单，分析速度 快，样品用量少，不破坏样品，特征性 强等优点，在有机定性分析中应用广泛。 利用红外光谱可对化合物进行鉴定或结 构测定。 但由于吸收较复杂，在定量分析方面 应用受到一定限制。
第四章 红外吸收光谱分析法（IR）
Infrared Absorption Spectrometry
第一节
红外光谱基本知识
1、红外线波长范围： 光学光谱区域：10nm ～1000μm； 其中：10nm ～400nm为紫外光区 400nm ～760nm为可见光区， 760nm ～ 1000μm为红外光区。 为表示方便，红外光不用nm（纳米） 而用微米（ μm）表示其波长。
由原理图可见，红外分光光度计也主要 由光源、样品吸收池、单色器、检测器、 记录仪等部件构成。 1、光源:能斯特灯或硅碳棒
红外光谱仪中所用的光源通常是一种惰性固体，用 电加热使之发射高强度的连续红外辐射。 常用的是Nernst灯或硅碳棒。 Nernst灯是用氧化锆、氧化钇和氧化钍烧结而成的 中空棒和实心棒。工作温度约为1700℃，在此高温下导 电并发射红外线。但在室温下是非导体，因此，在工作 之前要预热。它的特点是发射强度高，使用寿命长，稳 定性较好。 硅碳棒是由碳化硅烧结而成，工作温度在1200-1500℃ 左右。
ε>100 非常强峰(vs) 20<ε<100 强 峰(s) 10<ε<20 中强峰(m) 1<ε<10 弱 峰(w)
红外吸收光谱分析法
红外吸收光谱分析法
一、红外吸收光谱分析法概述
红外吸收光谱分析法是一种利用物质的红外光吸收能力来探测它们的物质组成的技术。
它特别适用于有机化合物和无机化合物的光谱分析。
通过分析红外吸收光谱，可以检测物质中的有机键、C-H键、C-O键或N-H 键的存在和位置，从而鉴定出物质的化学结构和性质。
红外光吸收法的原理是，物质中的分子、晶体或其他结构会在不同的波长处吸收光，产生光谱，这些吸收光谱是物质的独特特征，反映出物质的特性。
根据这种特性，分析用不同波长的光照射样品，并从所得到的光谱中提取出电子激发、分子振动等信息，从而得到物质的结构和性质。
二、红外吸收光谱分析法基本原理
红外吸收光谱分析法的原理是，当物质受到红外幅射的照射时，它的分子会产生振动和旋转，这些振动和旋转的能量会转化为更高能量的电子跃迁。
这些电子跃迁会引起物质材料吸收一些具有特定波长的红外光，从而产生在不同波长的吸收光谱，通过分析这些吸收光谱，就可以求取物质分子的结构和性质。
仪器分析：第4章 红外吸收光谱法
对称伸缩振动 V S 反对称伸缩振动 V aS
变形振动
面内变形振动 面外变形振动
剪式振动δS 平面摇摆ρ
非平面摇摆ω 扭曲振动τ
伸缩振动比变形振动需要更多的能量，因此 伸缩振动频率在红外光谱的高波数区，变形振动频 率在红外光谱的低波数区。
2. 基本振动的理论数（分子振动自由度）
分子振动自由度：多原子分子的基本振动 数目，也就是基频吸收峰的数目。
红外光谱特点
1）特征性强，应用范围广，除单个原子及同质的双原 子分子外，几乎所有的有机物均有红外吸收； 2）分子结构更为精细的表征：通过波谱的波数位置、 波峰数目及强度确定分子基团和分子结构； 3）固、液、气态试样均可用，用量少，不破坏样品； 4）分析速度快； 5）与色谱等联用（GC-FTIR）具有强大的分析能力。
F 1216 G 1194
C-O-C
酸酐的特征基团 C=O , C-O
1832 1761
C=O
C-O
酰胺的特征基团 C=O , NH2
1640
3. 1900 ～ 1200cm-1：双键伸缩振动区
C = C 双键：1680～1620cm –1，峰较弱（对称性 较高）。
苯环骨架振动：1450、1500、1580、1600cm –1， 用于识别分子中是否有芳环。
基频吸收峰：分子吸收一定频率的红外辐射后， 其振动能级由基态跃迁到第一 激发态时所产生的吸收峰。
在红外光谱中还可观察到其它跃迁峰：
倍频峰：由基态向第二、三….振动激发态的跃迁
泛频峰 合频峰：分子吸收光子后，同时发生频率为ν1，
ν2的跃迁，此时产生的跃迁为ν1+ν2的谱峰。
差频峰：当吸收峰与发射峰相重叠时产生的峰 ν1-ν2 。
环境仪器分析：第6章 红外吸收光谱法
子折合质量(g)
m1m2 m1 m2
如将原子的实际折合质量（通过Avogaro常数计算） 代入,则有
1
k 1307 k (cm1)
2c M / N A
M
1303
某些键的伸缩力常数（N/cm）
键类型: 力常数: 峰位:
—CC — > —C =C — > —C — C —
15 17 9.5 9.9
双键伸缩振动区19001200cm1苯衍生物的红外光谱图二指纹区可分为两个区单双键伸缩振动不含氢1800900co13001000cnfpposio面内外弯曲振动900650用于顺反式结构取代类型的确定在红外分析中通常一个基团有多个振动形式同时产生多个谱峰基团特征峰及指纹峰各类峰之间相互依存相互佐证
4.5 5.6
4.5 m
6.0 m
7.0 m
化学键越强，振动频率越大
例题: 由表中查知C=C键的k=9.5 9.9 ,令其 为9.6, 计算波数值
v 1 1 k 1307 k
2C
M
1307
9.6
1650cm1
12*12 /(12 12)
测正己烯中C=C键伸缩振动频率实测值为1652 cm-1
图 苯衍生物的红外光谱图
(二）指纹区（可分为两个区）
单、双键伸缩振动 （不含氢）
1800-900
C-O（1300-1000） C-(N、F、P)，P-O，Si-O
面内外弯曲振动
900-650
用于顺反式结构、 取代类型的确定
在红外分析中，通常一个基团有多个振动形式，同时 产生多个谱峰（基团特征峰及指纹峰），各类峰之间 相互依存、相互佐证。通过一系列的峰才能准确确定 一个基团的存在。
仪器分析课程标准
《仪器分析》课程标准适用专业：化学所属教研室：分析化学课程代码：ZBB092021课程名称：仪器分析课程性质：专业必修学分学时： 1 学分/ 18学时一、课程概述（一）课程性质《仪器分析》是四年制化学教育本科专业类的专业选修课，是在学生学过分析化学课程的基础上进行的，根据化学教育专业教学的要求，本课程教学以解决化合物的结构鉴定为主，讲述紫外-可见吸收光谱法、红外吸收光谱法、荧光分光光度法、原子吸收法、核磁共振波谱法、质谱法的基本原理以及在化合物结构鉴定上的应用。
（二）基本理念1.面向全体学生，注重素质教育、能力培养本课程面向化学专业全体学生，注重专业基础素质教育，激发学生的学习兴趣，提高他们的抽象思维能力，增强他们的理论联系实际的能力等。
2.突出学生主体，尊重个体差异本课程在目标设定、教学过程、课程评价和教学资源的开发等方面都突出了以学生为主的思想。
课程实施理应成为学生在教师指导下构建知识、提高技能、活跃思维、拓宽视野的过程。
3.注重教学过程、促进学生发展建立能激发学生兴趣和自主学习能力发展的评价体系。
该评价体系由形成性评价和终结性评价构成。
在教学过程中应形成性评价为主，注重培养和激发学生的学习积极性和自信心。
终结性评价应注重检测学生的知识应用能力。
评价要有利于促进学生的知识应用能力的发展；促进教师不断提高教育教学水平；促进本门课程的不断发展与完善。
4. 改变教学方式、运用现代教学技术积极利用多媒体技术，改变传统的教学方式，增加学生对知识的感性认识，培养学生分析问题、解决问题的能力。
（三）设计思路1．教学改革基本思路本课程在设计过程中，根据针对专业培养计划和人才培养规格，本着为地方经济、教育服务的原则，本着宽基础、多方向的就业思路，根据专业岗位技能要求，从而确定教学内容、教学时数和教学方法。
2．总体设计原则本课程让学生了解并熟练掌握有机、无机化合物的基本波谱知识、原理，为实践教学打下良好的基础。

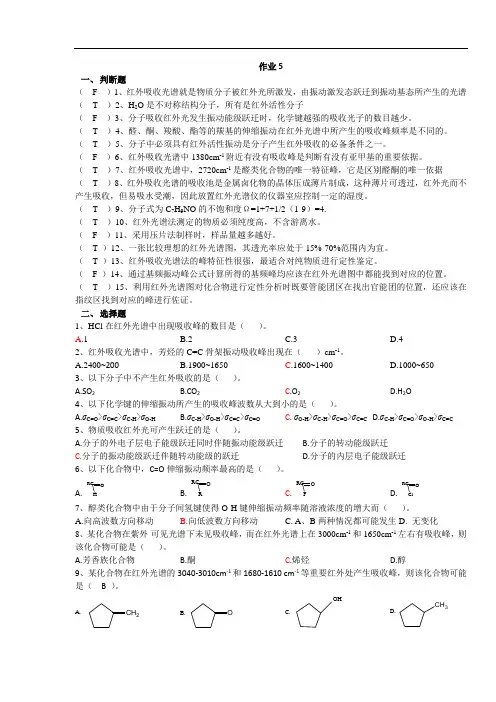

仪器分析作业6-红外
