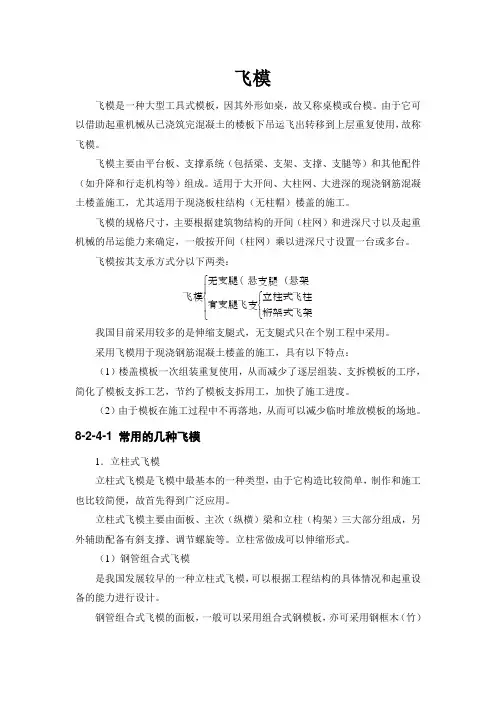

8-2-4 飞模

8-2-4 飞模飞模是一种大型工具式模板，因其外形如桌，故又称桌模或台模。

由于它可以借助起重机械从已浇筑完混凝土的楼板下吊运飞出转移到上层重复使用，故称飞模。

……飞模主要由平台板、支撑系统（包括梁、支架、支撑、支腿等）和其他配件（如升降和行走机构等）组成。

适用于大开间、大柱网、大进深的现浇钢筋混凝土楼盖施工，尤其适用于现浇板柱结构（无柱帽）楼盖的施工。

飞模的规格尺寸，主要根据建筑物结构的开间（柱网）和进深尺寸以及起重机械的吊运能力来确定，一般按开间（柱网）乘以进深尺寸设置一台或多台。

飞模按其支承方式分以下两类：⎪⎩⎪⎨⎧⎩⎨⎧桁架式飞架立柱式飞柱有支腿飞支无支腿（悬支腿（悬架飞模 我国目前采用较多的是伸缩支腿式，无支腿式只在个别工程中采用。

采用飞模用于现浇钢筋混凝土楼盖的施工，具有以下特点：（1）楼盖模板一次组装重复使用，从而减少了逐层组装、支拆模板的工序，简化了模板支拆工艺，节约了模板支拆用工，加快了施工进度。

（2）由于模板在施工过程中不再落地，从而可以减少临时堆放模板的场地。

8-2-4-1 常用的几种飞模1．立柱式飞模立柱式飞模是飞模中最基本的一种类型，由于它构造比较简单，制作和施工也比较简便，故首先得到广泛应用。

立柱式飞模主要由面板、主次（纵横）梁和立柱（构架）三大部分组成，另外辅助配备有斜支撑、调节螺旋等。

立柱常做成可以伸缩形式。

（1）钢管组合式飞模是我国发展较早的一种立柱式飞模，可以根据工程结构的具体情况和起重设备的能力进行设计。

钢管组合式飞模的面板，一般可以采用组合式钢模板，亦可采用钢框木（竹）胶合板模板、木（竹）胶合板；主、次梁一般采用型钢；立柱多采用普通钢管，并做成可伸缩式，其调节幅度最大约800mm（图8-139和图8-140）。

图8-139 钢管组合式飞模之一（a）侧视图；（b）平面图图8-140 钢管组合式飞模之二（a）侧视图；（b）仰视图1）构造：用组合式钢模板和钢管脚手组合的飞模构造如下：①面板：由组合式钢模板组拼，为了减少缝隙，尽量采用大规格模板。

②次梁：可采用□60mm×40mm×2.5mm或φ48×3.5mm，用钩头螺栓和碟形扣件与面板连接。

③主梁：可采用□70mm×50mm×3.0mm，主、次梁采用紧固螺栓和碟形扣件连接。

④立柱：由柱头、柱脚和柱体三部分组成。

可采用焊接管φ48×3.5mm或无缝管φ38×4mm（图8-141）。

图8-141 单根立柱立柱顶座与主梁可用长螺栓和蝶形扣件连接。

为了适应楼层在一定范围内可变动的要求，立柱伸缩支腿设有一排孔眼，用于高低的调节（图8-142）。

⑤水平支撑和斜支撑：一般采用φ48×3.5mm的焊接钢管，与立柱用扣件连接。

立柱的下端，可加上柱脚或垫板（图8-143）。

图8-143 钢管脚手架组合飞模（a）主视图；（b）侧视图2）特点：①可以根据建筑物的开间（柱网）、进深平面尺寸进行组合。

②部件来源容易，加工制作简便，一般建筑施工企业均具备制作条件，并可充分利用现有工具式脚手架，组拼飞模的部件，除升降机构和行走机构需要一定的加工或外购外，其他部件拆卸后还可当其他工具、材料使用。

投资较少，上马快。

③自重较大，约为80~90kg/m2。

④由于组装的飞模杆件相交节点不在一个平面上，属于随机性较大的空间力系，故在设计时要考虑这一特点。

（2）构架式飞模构架式飞模主要由构架、主梁、搁栅（次梁）、面板及可调螺杆等组成。

每榀构架的宽度在1~1.4m，构架的高度与建筑物层高接近（图8-144）。

其构造如下：图8-144 构架飞模主视和侧视图（a）主视图；（b）侧视图1-面板；2-可调螺杆；3-剪刀撑；4-构架；5-搁栅；6-主梁；7-支承连杆；8-水平杆；9-斜杆；10-竖杆1）面板：采用木（竹）胶合板。

板面经覆膜防水处理。

2）梁：主梁采用铝合金型材制成，搁栅（次梁）采用方木，以便于面板的铺钉。

搁栅间距的大小，由面板材料和荷载选定。

3）构架：采用薄壁钢管。

竖杆一般采用φ42×2.5mm，水平杆和斜杆的直径可略小些。

竖杆上加焊钢碗扣型连接件，以便与水平杆和斜杆连接。

4）剪刀撑：每两榀构架间采用两对钢管剪刀撑连接。

剪刀撑可制成装配式，以便于安装和拆卸。

5）可调螺杆：用于调节飞模高低，安装在构架竖杆上、下端。

可调螺杆配有方牙丝和螺母旋杆，可随着螺母旋杆的上下移动来调节构架高低。

上下可调螺杆的调节幅度相同，总调节量上下可以叠加。

6）支承连杆：安放在各构架底部，可以采用钢材或木材，但其底面要求平整光滑。

支承连杆的作用主要起整体连接作用，也便于采用地滚轮滑移飞模。

（3）门式架飞模门式架飞模，是利用多功能门式脚手架作支承架，根据建筑物的开间（柱网）、进深尺寸拼装成的飞模（图8-145）。

图8-145 门式架飞模1-门式脚手架（下部安装连接件）；2-底托（插入门式架）；3-交叉拉杆；4-通长角钢；5-顶托；6-大龙骨；7-人字支撑；8-水平拉杆；9-面板；10-吊环；11-护身栏；12-电动环链1）构造：门式架飞模由多功能门式架、面板和升降移动设备等组成。

①在多功能门架上部，用两根45mm×80mm×3mm的薄壁方钢管做大龙骨，大龙骨用蝶形扣件连接固定在门式架顶托；下部外侧用∟50×50×4角钢通长连接，组成一个整体桁架，使板面荷载通过门式架支腿传递到底托并传到楼板上。

为了加强飞模桁架的整体刚度，用φ48×3.5钢管在门式架之间进行支撑拉结。

②大龙骨上架设45mm×80mm×3mm薄壁方钢管和50mm×100mm木方各一根，共同组成小龙骨（次梁）。

小龙骨的间距以1m左右为宜。

③小龙骨上钉铺飞模面板，面板材料可以用覆膜木（竹）胶合板；也可以用20mm厚木板加铺一层2~3mm的薄钢板。

④门式架的下端插入可调式底托上。

⑤在飞模横向相对的两榀门式架之间，设交叉拉杆，把支撑飞模的门式架组成一个整体。

拉杆可采用φ48×3.5mm钢管，用扣件连接。

2）特点：①选用门式架作飞模的竖向受力构件，既可以避免竖向构件的大量金属加工；也消除了采用钢管组成的飞模所存在的繁琐连接。

②门式架本身受力比较合理，能最大程度的减少杆件与材料的应用，所以飞模比较轻巧坚固。

③门式架为工具式脚手架定型产品，用后仍可解体作为脚手架使用，具有较大的经济效益。

2．桁架式飞模桁架式飞模是由桁架、龙骨、面板、支腿和操作平台组成。

它是将飞模的板面和龙骨放置于两榀或多榀上下弦平行的桁架上，以桁架作为飞模的竖向承重构件。

桁架材料可以采用铝合金型材，也可以采用型钢制作。

前者轻巧，但价格较贵，一次投资大；后者自重较大，但投资费用较低。

（1）铝桁架式飞模铝桁架式飞模，是一种工具式飞模（图8-146）。

图8-146 竹铝桁架式飞模1-吊点；2-面板；3-铝龙骨（搁栅）；4-底座；5-可调钢支腿；6-铝合金桁架；7-操作平台1）面板：采用竹塑板（或木胶合板），即表面为木片，中间为竹片，板材表面经防水处理。

板材的规格为900mm×2100mm或1200mm×2400mm，厚度为8~12mm。

板的厚度按板面荷载大小选用。

根据计算，在龙骨间距为500mm、混凝土板厚220mm时，可选用12mm厚竹塑板。

2）铝合金桁架：选用国产铝合金型材，其屈服强度为240N/mm2，弹性模量为E=0.71×105N/mm2。

铝合金桁架结构的上弦、下弦都由高165mm的槽铝组成（图8-147）。

图8-147 铝合金桁架示意及上下弦槽铝断面上弦分别由2根长度为3m和4.5m的槽铝组成，下弦由4根3m长槽铝组成。

腹杆使用76mm×76mm×5mm的方铝管。

挑梁由2根［165槽铝组成，通过螺栓与腹杆和上弦连接。

桁架组合规格，见表8-34。

桁架组合规格表8-34注：1．表中“×”表示无，“√”表示有；2．本表均为一榀桁架组合部件；3．支撑规格为100mm×50mm×2.5mm方管。

3）可调钢支腿：由套管座、套管及调管底座组成，套管用63mm×63mm×5mm方钢管制作，长度与桁架高度相同（图8-148）。

图8-148 可调钢支腿示意图4）边梁模板、操作平台及护身栏：边梁模板、操作平台及护身栏均安装在挑架上，通过挑梁与飞模的桁架连接，构成悬挑结构。

在挑梁上布置工字铝龙骨，上铺50mm×100mm木龙骨。

边梁模板可用胶合板或小钢模等其他模板。

操作平台与梁底可在同一标高，铺2cm厚木板。

护身栏立柱与挑梁用螺栓连接，外挂安全网。

在悬挑结构的下端设附加支撑，支撑间距可通过计算决定，但一般不大于1.5m（图8-149）。

图8-149 附加支撑5）吊装盒、剪刀撑：每台飞模有4个吊点，设在飞模重心两边对称布置的析架节点上。

4个吊点设有钢吊装盒（图8-150）,与析架上弦用螺栓连接。

在面板的吊点位置，留出300mm×200mm的活动盖板。

图8-150 吊装盒为了加强飞模整体的稳定性，桁架之间设有剪刀撑。

剪刀撑采用大小两种规格的铝合金方管组成，均在相同的间距上打孔，组装时将小管插入大管，调整好安装尺寸，然后将方管两端与桁架腹杆用螺栓固定，再将两种规格管子用螺栓固定。

另外，当支腿高度较高时，也要加设腿间的纵向剪刀撑。

（2）钢管组合桁架式飞模钢管组合桁架式飞模，是用φ48×3.5mm脚手架钢管组合成的桁架式支承飞模。

每间使用一座飞模，整体吊运，其平面尺寸可为3.6m×7.56m，但不宜太大。

这种飞模的特点与立柱式钢管脚手架飞模相同。

1）支承系统：飞模支承系统由三榀平面桁架组成，杆件采用φ48×3.5mm脚手架钢管，并用扣件连接（图8-151）。

图8-151 脚手架钢管组合式平面桁架示意图平面桁架间距为 1.4m，并用剪刀撑和水平拉杆作横向连接。

材料均为φ48×3.5mm脚手架钢管。

当桁架用于阳台支模的挑檐部位时，其构造自成体系，见图8-152。

图中杆件1~4用以支承挑檐模板，杆件5~7作为杆件1~4的依托，其中杆件6还可兼作护身栏的立柱。

图8-152 桁架挑檐部分每榀桁架设3条支腿。

组装时，中部析架上弦起拱15mm，边部桁架上弦起拱10mm。

桁架腹杆轴线与上、下弦连杆轴线的交点，离开的距离为200mm。

2）龙骨：桁架上弦铺设50mm×100mm方木龙骨，间距350mm，用U形铁件将龙骨与桁架上弦连接。

3）面板：采用18mm厚胶合板，用木螺钉与木方龙骨固定。

（3）跨越式钢管析架式飞模跨越式钢管桁架式飞模，是一种适用于有反梁现浇楼盖施工的工具式飞模，其特点与钢管组合式飞模相同（图8-153）。
