锅炉热工保护(5)
第9章 机炉电大联锁保护
3.单元机组热工保护的保护方式
z MFT主燃料跳闸（Main Fuel Trip），即紧 急停炉。 z FCB机组快速甩负荷（Fast Cut Back）。 z RB辅机故障减负荷（Run Back）。 z 上述三种保护方式中，FCB和RB属于单元 机组的事故处理，而MFT动作并炉跳机则 是单元机组全局性的跳闸。
z FCB机组快速甩负荷一般是发生在炉运行 正常而机电侧故障情况时(如电网故障导致 主断路器跳闸，或汽轮机、发电机等故 障)； z 其处理手段是维持炉低负荷，汽轮发电机 组带厂电，或不带厂电空转，或停机； z 目的是以便故障消除后可较快的恢复运 行，向电网供电。
3.3 RB辅机故障减负荷 （Run Back）
3.4单元机组大联锁保护框图
FCB、RB例
z 如电网故障引起主断路器跳闸的FCB使机组与电 网解列，则可以考虑炉低负荷，带厂电运行方 式；若发电机冷却水失去的FCB则应限制机组的 出力；若汽轮机故障使主汽门关闭则考虑炉低负 荷，停机或空转，尽快排除故障。 z 如两汽动给水泵（各50%），一台电动给水泵 （30%）。当一台汽泵故障而电泵备用投上的RB 时，则机组可带负荷80%；若此时备用电泵投不 上或故障的RB时，则机组可带负荷50%；若仅电 泵运行的RB时，则机组只能带30%负荷。
第九章 机炉电大联锁保护
热工新题库(问答)
四、问答题1、给水全程自动调节系统的任务是什么？答:给水全程自动调节系统的任务是在锅炉启动、停炉和正常运行过程中控制锅炉的给水量，以保证汽包水位允许的范围内变化，对锅炉的水循环和省煤器起保护作用。
2、300MW汽轮机TSI包括哪些参数的测量？答:转速、轴向位移、汽缸热膨胀、胀差、轴弯曲、轴承温度、推力瓦温度、轴振动、轴承振动等监视3、热电偶的误差来源主要有哪几个方面?答：热电偶的误差来源主要有下面四个方面：(1)分度误差：由于热电偶材料成分不符合要求和材料的均匀性差等原因，使热电偶的热电性质与统一的分度表之间产生分度误差。
(2)补偿导线所致误差：由于补偿导线和热电偶材料在100℃以下的热电性质不同将产生误差。
(3)参比端温度变化引起的误差：在利用补偿电桥法进行参比端温度补偿时，由于不能完全补偿而产生误差。
(4)由于热电偶变质，使热电性质变化而产生误差。
4、汽轮机交流润滑油泵连锁启动条件？答: 1）汽机转速低于2850r/min2）主油泵出口油压低于1.7MPa3）润滑油压低于0.069MPa5、汽轮机直流润滑油泵连锁启动条件？答: 1) 润滑油压低于0.059MPa2）润滑油压低于0.069MPa，且交流润滑油泵未联启6、对于测量蒸汽流量的节流装置，在取压口装设冷凝器的作用是什么？答:使节流件与差压计之间的导压管中的被测蒸汽冷凝，并使正负导压管中的冷凝液面有相等的恒定高度。
7、常用的计量方法有哪些？答:直接计量法、间接计量法、微差计量法、补偿计量法、静态计量法、动态计量法8、PID自动调节器有哪些整定参数？答:比例带、积分时间、微分时间9、什么是调节对象？答:被控的生产设备或生产过程称为调节对象10、为什么在实际使用中不单独使用积分调节器？答:因为采用积分调节器的调节系统，其过渡过程进行的相当缓慢，而且被调量的波动幅度较大，因此，一般不单独使用积分调节器，而只是把它作为一种辅助的调节器来使用。
11、根据25项反措规定，当汽包水位测点出现故障，汽包水位导致MFT是如何判断的？答: 根据25项反措的要求我厂汽包水位保护测点为三取二原则，当有一点发生坏质量时自动改为二取一原则，当有两点发生坏质量时自动改为一取一原则。
热工保护联锁【锅炉保护与联锁】
空预器出口二次风电动挡板 •联锁关： 本侧空预器主辅变频器已停且对应侧主辅任一运行，延时100S •联锁开（OR）： •两侧空预器主辅变频器已停，延时60S •本侧主变频器或者辅变频器运行
空预器出口一次风电动挡板
•联锁关： 本侧空预器主辅变频器已停，延时300S
空预器入口烟气电动挡板 •联锁关（OR）： •本侧空预器主辅变频器已停延时100S •对应侧空预器主或辅变频器运行 •联锁开（OR）： •两侧空预器主辅变频器已停运 本侧主变频器或者辅变频器运行
引风机
•启动允许条件（AND）： •A引风机电动机远方控制 •A引风机电动机无电气故障 •A引风机入口挡板门关 •A引风机出口挡板门开 •A引风机静叶全关状态〈5% •A至少一台冷却风机运行 •A至少一台空预器运行（A主变频器或者辅变频器运行且对应的二次风出口电动风 门已开，入口烟气挡板已开） •停止允许条件（AND）： •A引风机静叶全关 •出口电动门开度反馈小于5% •入口电动门开度反馈小于5% •联锁停（OR）： •A空预器停, 延时60S •引风机运行延时120S且引风机入口挡板门全关 •MFT后20S且炉膛压力仍低低（3取2） •引风机前中后轴承温度≥95℃.（延时3S，70℃报警） •引风机电机轴承温度≥95℃。（延时3S，70℃报警） •RB时A送风机跳闸
引风机入口电动风门
•关允许条件： •本侧引风机停运 •联锁开： •A引风机运行，延时5S，联开入口电动风门 •两台引风机全停 •联锁关： •A引风机停运且B引风机在运行
引风机出口电动烟门执行机构
• • •
关允许条件： A引风机停运（组合伺放没开关允许条件项） 联锁开： 两台引风机都停 联锁关： A引风机停运且B引风机在运行
送风机A
热工保护及信号

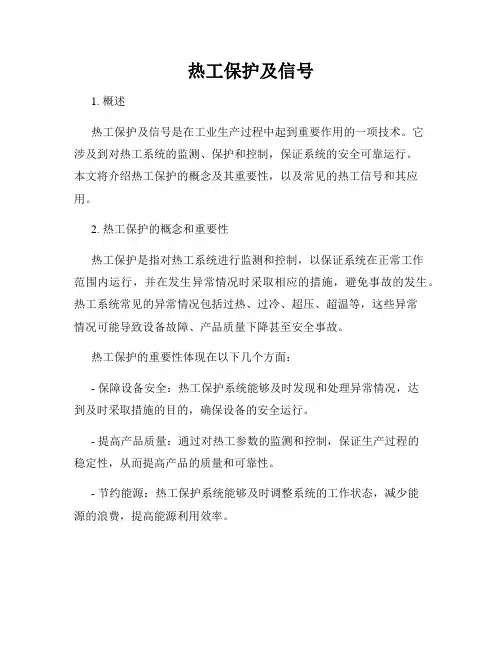

热工保护及信号1. 概述热工保护及信号是在工业生产过程中起到重要作用的一项技术。
它涉及到对热工系统的监测、保护和控制，保证系统的安全可靠运行。
本文将介绍热工保护的概念及其重要性，以及常见的热工信号和其应用。
2. 热工保护的概念和重要性热工保护是指对热工系统进行监测和控制，以保证系统在正常工作范围内运行，并在发生异常情况时采取相应的措施，避免事故的发生。
热工系统常见的异常情况包括过热、过冷、超压、超温等，这些异常情况可能导致设备故障、产品质量下降甚至安全事故。
热工保护的重要性体现在以下几个方面：- 保障设备安全：热工保护系统能够及时发现和处理异常情况，达到及时采取措施的目的，确保设备的安全运行。
- 提高产品质量：通过对热工参数的监测和控制，保证生产过程的稳定性，从而提高产品的质量和可靠性。
- 节约能源：热工保护系统能够及时调整系统的工作状态，减少能源的浪费，提高能源利用效率。
- 延长设备寿命：热工保护系统可以对设备进行实时监测和控制，避免设备在长时间工作过程中产生过热或过冷等损坏，延长设备的使用寿命。
3. 热工信号及应用热工信号是指用于监测和控制热工系统的各种参数和状态的信号。
常见的热工信号包括温度、压力、流量等。
（1）温度信号温度信号是热工系统最常用的监测信号之一，常见的温度信号包括环境温度、介质温度等。
温度信号的监测和控制可以用于防止设备过热或过冷，保证设备的安全运行。
例如，在锅炉系统中，通过对锅炉的水温进行监测，及时采取措施调整燃烧器的工作状态，以避免水温过高导致设备的爆炸。
（2）压力信号压力信号用于监测和控制热工系统中的压力变化。
它在很多设备和系统中都起到非常关键的作用，如锅炉系统、蒸汽系统等。
通过对压力信号的监测，可以及时发现压力异常并作出调整，保证系统的正常运行。
（3）流量信号流量信号用于监测和控制介质在热工系统中的流动情况。
在液体或气体的输送过程中，流量信号的准确监测和控制能够保证系统的运行平稳和节约能源。
热工中级试题.doc
热工中级试题一、填空：（20分）1、在金属容器内工作时必须使用21V以下的电气工具，否则需使用II段工具，装设动作电流不大于15MA,动作时间不大于0. 1秒的遍电保护器,且应设专人在外不间断地监护。
2、热力设备检修需断开电源时，应在已拉开的开关、刀闸和检修设备控制开关的操作把手上悬挂禁止合闸、有人工作警告牌,并取下操作保险。
3、振动传感器的工作原理是电磁感应原理,把振动的位移信号变换成电信号，进行测量。
4、热电偶的测温原理是基于导体的热电效应。
5、热电偶的冷端温度补偿方法有冷端温度计算公式、恒温发、补偿导线法、冷端温度补偿法。
二、选择（20分）1、计量系统中的精密度是（B ）。
A测量值之间的一致程度B相同之处条件下，重复多次测量，测量值之间的一致程度，即测量样本的标准差，它反映了测量的随机误差的大小C实现调节的功能2、锅炉热工保护项目有（ABC ）A主蒸汽压力过高保护B锅炉灭火保护C再热器温度过高紧急停炉保护3、电业生产事故分（BC ）A—般事故B人身事故C电网和设备事故4、主机联锁保护功能有（ABC ）A发电机跳闸保护和联锁B甩负荷保护C快速降负荷5、热力自动化有哪几部分组成（ABC ）A自动检测B自动保护C自动控制6、氧化皓摞头在温度为700C时，以离子传导方式为依据的测量摞头, 其内阻一般不应大于（C ）A、900B、950C、1000D、11007、信号与保护装置感温件应完整，埋入或浸湿深度（B ）,自由状态下无附加热应力影响。
A、较深B适中C、较浅8.电接点水位表测量筒应垂直安装，垂直偏差不得大于（B ）A、0. 5°B、1°C、1. 5°D、2°8、下列哪项不符合火力发电厂热力过程自动化组成冲毁分（C ）A、自动检测B、自动调节C、自动控制D、自动保护9、温度检测补偿导结敷没时，当环境温度超过（B ）应采用耐温补偿导线。
A、50°CB、60°CC、70°CD、80°C10、分子间隙最小的是（C ）A、液体B、气体C、固体三、判断（20分）1、单回路调节系统是指只有一个被调量信号反馈到调节器的输入端, 只形成一个闭合控制回路的调节系统。
热工程控保护初级工(三)
热工程控保护初级工（三）1、填空题鹤电一期7＃8＃加热器加置在（）喉部。
正确答案：凝汽器2、单选甲状腺功能亢进施行甲状腺大部切除术后，出现呼吸困难最常见的原因是（）A.双侧喉返神经损伤B.（江南博哥）排痰不畅C.气管塌陷D.甲状腺危象E.血肿压迫或喉头水肿正确答案：E3、填空题FSSS含义是（）（），MCS含义是（），ETS含义是（）。
正确答案：炉膛安全监控系统；管理控制系统；危急遮断系统4、问答题电机内的热敏电阻的作用是什么？正确答案：当线圈内温度超过最高限值时，热敏电阻给出报警信号，并由控制系统中断调节器输出。
5、单选热电阻测温元件一般应插入管道（）。
A、5～10mm；B、越过中心线5～10mm；C、100mm；D、任意长度。
正确答案：B6、单选轴承与孔配合时，利用锤击法，则力要作用在（）上。
A、轴承；B、孔；C、外环；D、内环。
正确答案：C7、问答题锅炉油燃料（OFT）跳闸条件有哪些？正确答案：1）主燃料跳闸；2）手动打OFT按钮；3）燃油压力低保护动作；4）油跳闸阀未打开。
8、单选热电阻测温元件一般应插入管道（）。
A、5～10mm；B、越过中心线5～10mm；C、100mm；D、任意长度。
正确答案：B9、单选0.1738947取5位有效数字，正确的是（）。
A、0.17389；B、0.1739；C、0.1738；D、0.17340。
正确答案：A10、名词解释材料消耗净定额正确答案：直接用于安装和工程安装材料称为材料消耗净定额。
11、单选锅炉的负荷增加时，辐射过热器出口的蒸汽温度（）。
A、增高B、降低C、不变正确答案：B12、填空题LPT表示（）。
正确答案：EH油压试验电磁阀13、单选热工控制回路中所使用的电器开关一般属于（）。
A、低压电器；B、高压电器；C、交流电器；D、直流电器。
正确答案：A14、问答题吹灰控制系统的功能有哪些？正确答案：吹灰器系统的主要功能是防止和清除锅炉水冷壁、过热器、省煤气、空预器管外部结渣和积灰，并能使机组性能提高，从而提高锅炉热效率和锅炉安全运行水平。
集控值班员职业技能鉴定题库(中级工)第045套
集控值班员职业技能鉴定题库（中级工）第045套一、选择题【1】泵在运行中发现供水压力低，流量下降，管道振动，泵窜轴，则为（ D ）。
A．打空泵B．打闷泵C．出水量不足D．水泵汽蚀【2】机组运行中,给水的pH值应维持在（ A ）范围内。
A．9.0〜9.6B．8.5〜9.0C．7.5〜8.0D．7.0〜7.5【3】汽包锅炉运行中，当（ C ）时，锅炉应紧急停运。
A．再热器爆管B．过热器爆管C．汽包所有水位计损坏D．省煤器泄漏【4】在外界负荷不变的情况下，汽压的稳定要取决于（ B ）。
A．炉膛热强度的大小B．炉内燃烧工况的稳定C．锅炉的蓄热能力D．蒸汽温度的稳定【5】挥发分含量对燃料燃烧特性影响很大,挥发分含量高则容易燃烧,（ C ）的挥发分含量高,故很容易燃烧。
A．无烟煤B．烟煤C．褐煤D．贫煤【6】对于电阻1Ω以下的小电阻，一般使用（ A ）测量。
A．双臂电桥B．单臂电桥C．欧姆表D．绝缘电阻表【7】生产现场禁火区内进行动火作业,应执行（ C ）。
A．工作票制度B．操作票制度C．动火工作票制度D．工作票制度和动火工作票制度【8】汽轮机主蒸汽温度在10min内下降（ B ）时，应打闸停机。
A．40℃B．50℃C．60℃D．66℃【9】锅炉定期排污时应尽量选择在（ A ）时进行。
A．低负荷B．额定负荷C．任意负荷【10】如果两台直流电动机要长期稳定并列运行，需要满足的一个条件是（ B ）。
A．转速相同B．向下倾斜的外特性C．励磁方式相同D．向上倾斜的外特性【11】离心泵启动正常后，开出口门时，出口压力和电流分别（ B ）。
A．升高，增加B．下降，增加C．下降，减小D．升高，减小【12】需要运行值班人员在运行方式、操作调整上采取保障人身、设备运行安全措施的检修工作，必须采用（ B ）A．操作票B．工作票C．安全措施D．有人监护【13】故障停炉是指在（ B ）的情况下的停炉。
A．无论由于锅炉的内部还是外部的原因发生事故，必须立即停止锅炉运行B．故障不甚严重，为保证设备安全又不允许继续长时间运行下去，必须在一定的时间内停止其运行C．在节日期间，为消除锅炉设备缺陷，调度批准的节日检修停炉D．其他原因【14】当锅炉燃烧调节系统接到增加负荷指令时,控制装置（ D ）。
热工锅炉炉侧主保护逻辑说明
热工锅炉MFT控制逻辑控制逻辑保护1：引风机全停MFT逻辑：两个送风机开关信号相与输出为1时，延时1s后，输出为1.逻辑中，引风机A、B停止信号信号(A引风机停信号 DASC41：NLS22_01_S1.CIN,B引风机停信号 DASC41：NLS22_02_S1.CIN)。
停止信号逻辑为：停止信号为电气“单点”信号，运行信号取非，反馈小于5%，三取二逻辑。
保护2：送风机全停MFT逻辑：两个送风机开关信号相与输出为1时，延时1s后，输出为1.逻辑中，送风机A、B停止信号信号(A送风机停信号 DASC41：NLS19_01_S1.CIN,B送风机停信号 DASC41：NLS19_02_S1.CIN)。
停止信号逻辑为：停止信号为电气“单点”信号，运行信号取非，反馈小于5%，三取二逻辑。
保护3：手动停炉MFT逻辑：跳闸逻辑为两个手动按钮各一节点串联后，发出一路信号进入FSSS系统触发MFT。
保护4：炉膛压力高高（3.24KPa）MFT逻辑：三个炉膛压力高高信号中的任意两个信号输出为1时，延时3s后，输出为1.监视炉膛压力高高信号为三个开关信号( DASC61:PS15 01.CIN；DASC61:PS14 01.CIN； DASC61:PS14 03.CIN）保护5：炉膛压力低低（负2.489 KPa）MFT逻辑：三个炉膛压力低低信号中的任意两个信号输出为1时，延时3s后，输出为1.监视炉膛压力低低信号为三个开关信号( DASC61:PS15 04.CIN；DASC61:PS15 03.CIN； DASC61:PS14 02.CIN）。
保护6：汽包水位高Ⅲ值（240mm）MFT逻辑：三个汽包水位高Ⅲ值信号任意两个输出为1时，则输出为1. 监视汽包水位高Ⅲ值信号为三个开关信号( DASC61：LT01_01HHH_I.CIN；DASC61：LT01_02HHH_I.CIN；DASC61：LT01_04HHH_I.CIN）。
