BAS系统
BAS系统介绍
BAS系统介绍BAS（Building Automation System）是建筑自动化系统的简称，也被称为建筑管理系统（Building Management System，简称BMS），是一种集成了多种设备和功能的智能化控制系统。
BAS在建筑中广泛应用，包括商业建筑、办公楼、工厂、医院和学校等。
BAS系统通过使用传感器、控制器和通信设备，能够监控和控制建筑的各项设备和功能。
它可以自动化管理和操作建筑物内的照明、空调、供电、通风、供暖、安全系统和环境控制等。
同时，BAS系统还能提供实时的建筑性能数据，并通过数据分析来改进能源效率、提高运营效率和减少维护成本。
BAS系统的核心是其控制器，它是连接各种设备和传感器的主要设备。
控制器可以编程设置，并通过网络或本地通信与其他设备进行交互。
通过控制器，用户可以对建筑的各个设备进行监控和控制，从而实现建筑的自动化和集中管理。
1.监控和控制设备：BAS系统可以通过传感器监测建筑内各个设备的状态，并根据预设的规则和条件进行控制。
例如，当检测到房间内的光线不足时，系统可以自动调节照明。
当温度超过设定范围时，系统可以自动调节空调或供暖。
2.节能管理：BAS系统可以实时监测建筑的能源消耗情况，并通过智能控制来降低能源消耗。
例如，在建筑无人时，系统可以自动关闭不必要的设备和照明，以减少能源浪费。
3.安全管理：BAS系统可以集成安全设备，如监控摄像头、门禁系统和火警系统等，实现对建筑物的安全管理。
系统可以实时监测和报告异常情况，并采取相应的措施来保护建筑和人员的安全。
4.数据分析和报告：BAS系统可以收集、分析和报告建筑性能数据。
用户可以通过系统的数据报告来了解建筑的能源使用情况、设备运行状况和维护需求，并根据报告提出改进建议和优化方案。
BAS系统的优势在于提高建筑的能源效率、提高运营效率和降低维护成本。
通过自动化和集中管理，BAS系统可以实现对建筑内各个设备的综合控制和优化。
BAS 楼宇自动化系统
BAS 楼宇自动化系统BAS（楼宇自动化系统）是一种集成了多种技术和设备的智能化系统，旨在提高建筑物的运营效率、节约能源和提升居住和工作环境的舒适度。
该系统通过自动化和集成控制，实现对建筑物内部的各种设备和系统的监控、管理和控制。
一、系统概述BAS系统是一种集成了建筑物管理、能源管理、安全管理和环境控制等功能的智能化系统。
它通过传感器、控制器、计算机和通信设备等组成，实现对建筑物内部各个子系统的监控和控制。
二、系统组成1. 传感器：BAS系统通过各种传感器实时感知建筑物内部的环境参数，如温度、湿度、光照强度、CO2浓度等。
2. 控制器：BAS系统通过控制器对建筑物内部的设备和系统进行控制，如空调系统、照明系统、电梯系统、安防系统等。
3. 计算机：BAS系统通过计算机进行数据处理、逻辑控制和用户界面显示等功能。
4. 通信设备：BAS系统通过通信设备实现与外部设备和系统的数据交互和信息传输。
三、功能特点1. 环境监控：BAS系统可以实时监测建筑物内部的温度、湿度、光照强度等环境参数，并根据设定的参数范围进行控制，以提供舒适的居住和工作环境。
2. 能源管理：BAS系统可以对建筑物内部的能源消耗进行监测和管理，通过优化控制和能源节约策略，实现能源的高效利用和节约。
3. 设备控制：BAS系统可以对建筑物内部的各种设备和系统进行自动化控制，如空调系统的温度调节、照明系统的亮度调节等。
4. 安全管理：BAS系统可以实时监测建筑物内部的安全状态，如火灾报警、门禁系统、视频监控系统等，并及时采取相应的措施进行处理和报警。
5. 远程监控：BAS系统可以通过互联网实现对建筑物内部各个子系统的远程监控和控制，方便用户随时随地进行管理和操作。
四、应用场景BAS系统广泛应用于各类建筑物，如商业办公楼、酒店、医院、学校、工厂等。
它可以提供高效的建筑物管理和运营，提升居住和工作环境的舒适度，同时实现能源的节约和环境的保护。
五、系统优势1. 提高运营效率：BAS系统可以自动化管理建筑物内部的各种设备和系统，减少人工干预，提高运营效率。
什么是BAS系统
什么是BAS系统什么是BAS系统为了满⾜轨道交通的运营要求，在车站设置了保障正常运营的照明设备、通风空调设备、给排⽔设备、屏蔽门系统、⾃动扶梯等机电设备；同时，为满⾜在紧急状态的报警、乘客疏散、救灾等要求，在轨道交通车站还设置了⽕灾报警系统、⽔消防系统、⽓体灭⽕系统、防排烟系统、防烟设备等机电设备和系统。
为了实施这些系统和设备相互间的有序联动控制和监视，在轨道交通线上设置了称之为环境与设备监控系统（Electrical and Mechanical Control System-EMCS或Building Automatic System-BAS）的⾃动控制系统。
设计原则应针对地铁的特点和各城市的⽓候环境、经济情况，设置不同⽔平的BAS系统；分散控制、集中管理、资源共享；应满⾜地铁运营管理的需要；BAS设备应选择具备可靠性、容错性、可维护性和⼯业级控制产品；事故通风与排烟系统的监控宜采取冗余措施。
构成原则采⽤分布式计算机系统，即“三层、两库、⼀⽀撑”组成，三层包括中央管理层、车站监控层、现场控制层，两库包括实时数据库、历史数据库，⼀⽀撑即相关的通信⾻⼲⽹；在地下线路为四站三区间及以上时，必须设中央管理级系统，区间列车⽕灾由中央级控制相邻两站的隧道排烟设备执⾏相应排烟模式；在地下线路为三站⼆区间或以下时，可不设置中央管理级系统，仅设车站管理级⼯作站，区间列车⽕灾可由车站级⼯作站控制相邻两站的隧道排烟设备执⾏相应排烟模式。
与FAS、PSCADA的关系当BAS与FAS独⽴设置（即不采⽤综合集成⽅案，两系统的监控平台独⽴）时，系统之间应设置⾼可靠性通信接⼝，防排烟系统与正常通风系统合⽤的设备由BAS统⼀监控，⽕灾⼯况由FAS发布⽕灾模式指令，BAS优先执⾏相应的控制程序；BAS、FAS综合集成时，集成平台宜为车站及以上平台；BAS、FAS、PSCADA综合集成时，宜组建综合集成系统平台。
基本功能1、机电设备监控具有中央和车站⼆级监控功能；BAS控制命令应能分别从中央⼯作站、车站⼯作站和车站紧急控制盘（IBP）⼈⼯发布或由程序⾃动判定执⾏，并具有越级控制功能，以及所需的各种控制⼿段；对设备操作的优先级遵循⼈⼯⾼于⾃动的原则；具备注册和权限设定功能。
BAS系统的内容及功能
BAS系统的内容及功能BAS（Building Automation System，建筑自动化系统）是集成化的智能化系统，用于管理、监控和控制建筑物内的各种设备和系统。
它可以提高建筑物的能源效率、舒适性和安全性，同时也简化了设备和系统的维护和管理工作。
1.空调系统控制：BAS系统可以监测和控制建筑物内的空调系统，包括温度、湿度和通风等参数。
它可以自动调节空调系统的运行模式和温度设定，以提供舒适的室内环境，并减少能源的消耗。
2.照明系统控制：BAS系统可以监测和控制建筑物内的照明系统，包括灯光的亮度和开关状态等。
它可以自动调节照明系统的亮度和开关状态，以提供适当的照明条件，并节约能源的消耗。
3.电力管理：BAS系统可以监测和管理建筑物的电力使用情况，包括电力负荷、耗电设备和电力消耗等。
它可以帮助建筑物管理人员分析和优化电力使用，以降低运营成本，并提高电力系统的可靠性。
4.水务管理：BAS系统可以监测和控制建筑物的水务系统，包括供水、排水和给水设备等。
它可以自动调节供水和排水系统的运行状态，以减少水的浪费和能源的消耗，并提高水的使用效率。
5.安全系统集成：BAS系统可以集成建筑物内的安全设备和系统，包括监控摄像头、入侵报警系统和消防系统等。
它可以实现对这些设备和系统的全面监控和控制，以提供建筑物的安全和防护功能，并及时响应任何安全事件。
6.建筑设备管理：BAS系统可以监测和管理建筑物内的各种设备，包括电梯、升降机、发电机和泵站等。
它可以实时监测设备的运行状态和工作性能，并提供维护和保养的提示，以延长设备的使用寿命和减少故障率。
7.数据采集和分析：BAS系统可以采集建筑物内各种设备和系统的数据，包括温度、湿度、能耗和设备状态等。
它可以对这些数据进行分析和处理，以提供建筑物运行的报告和指标，帮助建筑物管理人员做出决策和优化运营。
总之，BAS系统通过集成化的智能化控制和管理功能，帮助建筑物实现能源节约、环境保护、舒适安全和维护管理等目标。
BAS系统

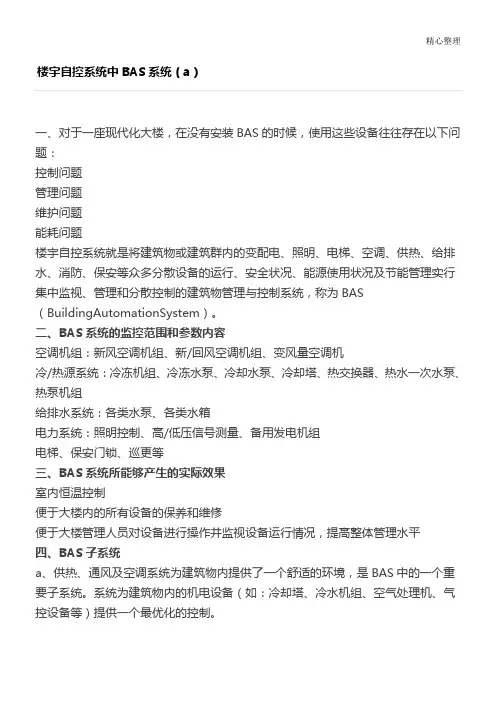

精心整理楼宇自控系统中BAS系统（a）一、对于一座现代化大楼，在没有安装BAS的时候，使用这些设备往往存在以下问题：控制问题管理问题维护问题能耗问题楼宇自控系统就是将建筑物或建筑群内的变配电、照明、电梯、空调、供热、给排水、消防、保安等众多分散设备的运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分散控制的建筑物管理与控制系统，称为BAS （BuildingAutomationSystem）。
二、BAS系统的监控范围和参数内容空调机组：新风空调机组、新/回风空调机组、变风量空调机冷/热源系统：冷冻机组、冷冻水泵、冷却水泵、冷却塔、热交换器、热水一次水泵、热泵机组给排水系统：各类水泵、各类水箱电力系统：照明控制、高/低压信号测量、备用发电机组电梯、保安门锁、巡更等三、BAS系统所能够产生的实际效果室内恒温控制便于大楼内的所有设备的保养和维修便于大楼管理人员对设备进行操作并监视设备运行情况，提高整体管理水平四、BAS子系统a、供热、通风及空调系统为建筑物内提供了一个舒适的环境，是BAS中的一个重要子系统。
系统为建筑物内的机电设备（如：冷却塔、冷水机组、空气处理机、气控设备等）提供一个最优化的控制。
其基本控制功能包括：设备控制、循环控制、最佳起/停控制、数学功能、逻辑功能、趋势运行记录、报警管理等。
b、给排水系统主要是对于饮用水的提供，以及对于污水的排放。
c、变配电系统是通过BAS的管理中心提供对于建筑物内的高低配电房及所有变配电设备的监视报警和管理及程序控制，提供对于重要电气设备的控制程序、时间程序和相应的联动程序。
d、电梯控制系统是通过BAS系统对于建筑物内的多台电梯，实行集中的控制和管理程序，同时配合BAS系统的部分子系统，执行联动程序。
五、BAS的系统组成中央控制室（数据中心）：包括中央处理机（一台微型计算机、存储器、磁带机和接口装置）、外围设备（显示终端、键盘、打印机）和不间断电源三部分。
BAS系统介绍
BAS系统介绍BAS系统是建筑自动化系统的简称，全称为建筑自动化控制与管理系统（Building Automation System）。
它利用计算机、网络通信、传感器和执行器等技术，对建筑物内部的机电设备、安防系统、照明系统、暖通空调系统等进行集成控制和智能化管理。
BAS系统可以提高建筑的安全性、舒适性、能效性和可靠性，为用户创造舒适、智能、高效的办公和生活环境。
一、BAS系统的功能1.建筑设备监控：BAS系统可以实时监控建筑内各种设备的工作状态，如空调、照明、电梯、水泵等，及时发现和排除故障，提高设备的可靠性和运行效率。
2.能耗管理：BAS系统可以监测建筑物的能耗情况，包括用电量、用水量、用气量等，通过数据分析和优化控制，减少能源的浪费，提高能源利用效率。
3.环境舒适度控制：BAS系统根据室内温度、湿度、光照强度等环境参数，自动调节空调、照明、通风等设备，保持室内舒适度，并根据不同的需求设定场景，如会议场景、休息场景等。
4.安全管理：BAS系统可以监测建筑内部的安全设备（如消防报警、视频监控等），发现异常情况时及时报警和相应处理，提升建筑的安全性。
5.统一管理：BAS系统可以集成建筑内各个子系统，如电力系统、弱电系统、安防系统等，通过统一的界面和操作方式，方便用户管理各个子系统。
6.远程监控和控制：BAS系统支持远程监控和控制，用户可以通过手机、平板电脑等终端设备，随时随地掌控建筑内的运行情况。
二、BAS系统的组成1.传感器：BAS系统通过传感器获取建筑内各种环境参数的数据，如温度传感器、湿度传感器、光照传感器等。
2.执行器：BAS系统通过执行器控制建筑内的各种设备，如空调执行器、照明执行器、窗帘执行器等。
3.控制器：BAS系统的控制器是系统的核心，负责数据的采集、处理和控制命令的下发，通常采用工控机、PLC等硬件设备。
4.通信网络：BAS系统利用通信网络将传感器、执行器和控制器连接起来，实现数据的传输和命令的传递。
BAS 楼宇自动化系统
BAS 楼宇自动化系统引言概述：BAS（Building Automation System，楼宇自动化系统）是一种集成为了多种技术和设备的智能化管理系统，旨在提高建造物的能源效率、安全性和舒适度。
本文将从五个大点来阐述BAS系统的重要性和优势，并总结其在建造管理中的价值。
正文内容：1. BAS系统的基本概念1.1 BAS系统的定义和功能BAS系统是一种集成为了建造物设备、控制系统和网络通信的自动化系统，通过传感器、执行器和计算机控制，实现对建造物内部环境和设备的监测、控制和管理。
其主要功能包括照明控制、温度调节、能源管理、安全监控等。
1.2 BAS系统的组成和工作原理BAS系统由传感器、执行器、控制器和网络通信设备组成。
传感器负责感知建造物内部环境的参数，如温度、湿度、光照等；执行器用于控制设备的运行，如灯光、空调、电梯等；控制器负责数据处理和决策，通过网络通信设备与上位机进行数据交互和管理。
1.3 BAS系统的应用领域BAS系统广泛应用于各类建造物，包括商业建造、办公楼、工厂、医院、学校等。
通过集成不同的设备和系统，BAS系统能够实现建造物内部环境的智能化控制和管理，提高建造物的能源效率和舒适度。
2. BAS系统的优势2.1 能源效率提升BAS系统通过智能化控制和管理，实现对建造物内部设备的优化调度和能源消耗的监测，从而提高能源利用效率，降低能源消耗和运营成本。
2.2 环境舒适度提高BAS系统通过实时监测和控制建造物内部环境参数，如温度、湿度、光照等，能够根据人员活动和需求进行智能化调节，提供更加舒适的室内环境。
2.3 安全性增强BAS系统通过安全监控和报警功能，能够实时监测建造物内部的安全状态，如火灾、煤气泄漏等，及时发出警报并采取相应的措施，保障人员和财产的安全。
2.4 维护管理便捷BAS系统通过自动化的设备监测和故障诊断功能，能够实时监测设备的运行状态和故障信息，提前发现和解决问题，降低设备维护的成本和工作量。
BAS系统结构综述
2.2 车站级BAS系统结构
环境与设备监控系统提供的车站BAS构成如下： a) 车站BAS网络采用分层分布式现场总线结构； b) 由PLC控制器、现场传感器、维护终端等组成。 c) 监控对象包括： d) 车站隧道兼公共区通风系统； e) 车站小系统； f) 暖通空调系统； g) 冷水系统； h) 车站给排水系统； i) 电扶梯系统； j) 照明系统等设备。
典型地高架站系统网络图 图 2-3典型车辆段/停车场系统网络图
2.3 BAS现场级网络
地下车站BAS在靠近车控室一侧的环控电控室设一组冗余的 BAS主控制器和BAS维护工作站，在远离车控室一侧的环控电 控室设置另外一组冗余控制器，作为车站BAS的从控制器。车 辆段/停车场BAS在环控设备机房设一组非冗余的BAS主控制器 和BAS维护工作站，控制车辆段/停车场的所有设备 车站BAS主控制器经双以太网与综合监控系统（ISCS）冗 余交换机相连。 地下车站两端BAS冗余控制器通过冗余以太网采用光纤进行 连接。
在车站控制室设IBP盘（综合监控系统提供），作为灾害模 式下紧急后备控制。
系统的构成方案
在靠近车站控制室一端的环控电控室内设置一套冗余PLC控 制器，作为整个车站的主控制器兼作与综合监控系统的接口， 并通过冗余以太网与车站BAS维护工作站、IBP盘PLC、及车 站从控制器进行连接，同时负责本端的设备监控，在每个CPU 上标准配置两个以太网接口，通过工业以太网分别连接到综合 监控系统的两台互备冗余交换机上，实现双冗余通讯。 在远离车站控制室侧环控电控室设置一套冗余PLC控制器， 作为车站BAS的从控制器，通过冗余的工业以太网与车站BAS 主控制器进行通讯连接，同时负责本端的设备监控。
典型高架站系统网络图
图 2-2典型高架站系统网络图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理楼宇自控系统中BAS系统（a）
DI-数字量输入接口，即触点、液位开关、限位开关的闭合与断开，一般用作检测设备状态、报警接点、脉冲计数等。
DO-数字量输出接口，用于控制风机，水泵等运行，亦可作为输出信号与动作增减量型执行机构。
数据传输线路：是联系系统各部分的纽带，从各个监控点到分站控制器的线路是逐点连接（放射式），数据中心与各分站通过总线型或环形网络结构进行组网，各分站直接用一回路双芯导线连接到总线上就可以实现分站与分站之间，分站与中央站之间的通信。
楼于自控系统（b)：BAS系统的设计思路
BAS系统的设计
BAS系统的设计具有很大的灵活性，应根据建筑物的整体功能需求和物业管理方式控制水平，根据建筑物内不同区域的要求和被控系统的各个特点，选择技术先进、成熟、可靠、经济合理的控制系统方案和设备，避免投资的盲目性。
BAS设计步骤：
1、确定BAS规模，根据冷冻、空调、变配电、热力、给排水等相关专业提供的设计条件（资料）及投资情况，功能内容，确定需要监控的设备种类、数量、分布情况及标准；
2、确定各子系统组成方案、功能及技术要求；
3、确定各子系统之间的关联方式；
4、确定BAS中各子系统与大厦其它部分间的接口
5、根据各专业的控制要求和控制内容确定并画出设备监控系统原理图
6、统计监控系统的监控点（AI、AO、DI、DO）的数量，分布情况并列表
7、根据监控点数和分布情况确定分站的监控区域、分站设置的位置，统计整个大楼所需分站的数量、类型及分布情况
8、选择现场设备的传感器和执行机构
9、确定楼宇监控的系统网络及中心站设备的选择
10、实施布线
BAS设计方法流程图
楼宇自控系统（c）：BAS系统的要求
一、现场控制器DDC的设置原则及布线方式
DDC的设置，应主要考虑系统管理方式，安装调试维护方便和经济性，一般按机电系统的平面布置进行划分，如布置在：冷冻站、热交换站、空调机房、新风机房等控制参数较为集中之处，也可根据要求布置在弱电竖井中，箱体一般挂墙明装；
每台DDC的输入输出接口数量与种类应与所控制的设备要求相适应，并留有10%-15%的余量；
二、BAS中央控制室要求
BAS中控室的位置，应尽量靠近控制负荷中心，注意远离变配电室等电磁干扰源，并注意防潮、防震。
BAS中控室可与消防中心，保安监控中心等合并组成楼宇控制中心，此时位置应满足消防中心的要求
三、BAS中央控制室室内设备布置时应满足以下要求：
a、控制台前应留大于3m的操作距离，控制台离墙布置时台后应留有大于1m的检修距离，并注意避免阳光直射
b、当控制台横向排列总长度大于7m时应在两端各留有足够的安装和观察面积
c、当BAS系统单独设置不间断电源，并采用集中供电方式时，应考虑放置电源设备的面积和位置
d、应适当考虑工作人员值班，维修及休息所需的面积
四、BAS中央控制室其它要求：
a、控制室内宜采用抗静电活动地板
b、当控制室内长度大于7m时，宜设两个外开门的出口，门宽不小于1m
c、控制室内土建及装修等要求参见有关计算机房设计标准
五、BAS系统的电源要求
a、应由变配电所引出专用回路向中央控制室供电，供电回路应采用保安电源供电；
b、中央操作站供电应设不间断电源（UPS）装置，其容量应包括系统内用电设备的总和并考虑预计的扩展容量，UPS供电时间不低于20分钟；
c、DDC的电源宜采用中央控制室集中供电方式，以放射式供给各DDC，如采用就地供电方式，可由就近的保安电源供给；
六、BAS系统的接地要求
一般采用建筑物总体接地方式，要求总体接地电阻不大于1?，如BAS系统单独设置接地极，应采用一点接地方式，要求接地电阻不大于4?，并与建筑物防雷接地系统接地极间距离不小于20m，BAS系统设计中采用的仪表量程选择、调节阀计算方法等，见有关自控设计手册；现场仪表安装方法参见有关自动化仪表标准安装图册及设备生产厂家的安装使用说明书。
