LOW - E
Low -E玻璃你真的了解吗？
Low -E玻璃你真的了解吗？Low-E玻璃应用很广，但认识的人却不多，大家一起来学习下吧！1、什么是Low-E玻璃？Low-E玻璃就是低辐射玻璃，它是在玻璃表面上镀膜，可以使玻璃的辐射率E由0.84降低到0.15以下。
2、Low-E玻璃有哪些特点？①红外反射率高，可直接反射远红外热辐射。
②表面辐射率E低，吸收外来能量的能力小，从而再辐射出的热能少。
③遮阳系数Sc范围广，可根据需要控制太阳能的透过量，以适应不同地区的需要。
3、为什么Low-E膜层可反射热量？Low-E膜层中镀有银层，银可将98%以上的远红外热辐射反射出去，从而像镜子反射光线一样直接反射热量。
Low-E的遮阳系数Sc可从0.2至0.7，从而可根据需要调控进入室内的太阳直接辐射能。
4、成熟的镀膜玻璃工艺主要有哪几种？主要有两种：在线镀膜，真空磁控溅射镀膜（也称离线镀膜）。
在线镀膜玻璃是在浮法玻璃生产线上制造的，这种玻璃品种单一、热反射性差、制造成本低。
其唯一的优点是可热弯加工。
离线镀膜玻璃品种丰富多彩、热反射性能优良、节能特性明显。
其缺点是不可热弯加工。
5、Low-E玻璃是否可以单片使用？真空磁控溅射工艺制造的Low-E玻璃不可单片使用，只能合成中空玻璃或夹胶玻璃使用。
但它的辐射率E远低于0.15，可低至0.01以下。
在线镀膜工艺制造的Low-E玻璃可单片使用，但它的辐射率E=0.28，严格来说已不能称之为Low-E玻璃（科学上把辐射率E≤0.15的物体称为低辐射物体）。
6、Low-E玻璃在夏季、冬季分别是如何起作用的？冬季，室内温度高于室外，远红外热辐射主要来自室内，Low-E玻璃可将其反射回室内从而保持室内的热量不外泻。
对来自室外的部分太阳能辐射，Low-E玻璃仍能允许其进入室内，这部分能量被室内物体吸收后又转变成远红外热辐射而被留在室内。
夏季，室外温度高于室内，远红外热辐射主要来自室外，Low-E玻璃可将其反射出去从而阻止热量进入室内。
low-E中空玻璃简介
Low-E玻璃概述一、电磁波谱概述在光谱家族中，除了可见光之外，还有其他家族成员。
他们统称为电磁波。
从科学的角度来说，电磁波是能量的一种，凡是高于绝对零度的物体，都会释放出电磁波。
正像人们一直生活在空气中而眼睛却看不见空气一样，除光波外，人们也看不见无处不在的电磁波。
电磁波谱可以按照波长或频率的顺序进行排列，如果把每个波段的频率由低至高依次排列的话，它们是工频电磁波、无线电波、红外线、可见光、紫外线、X射线及γ射线。
以无线电的波长最长，宇宙射线的波长最短。
无线电波3000m-0.3mm，微波0.1-100cm，红外线0.3mm-0.75μm（其中：近红外为0.76-3μm，中红外为3-6μm，远红外为6-15μm，超远红外为15-300μm），可见光0.7-0.4μm，紫外线0.4μm-10nm，X射线10-0.1nm，γ射线0.1-0.001nm。
高能射线小于0.001nm，传真（电视）用的波长是3～6m，雷达用的波长更短，3米到几毫米。
电磁波波谱分布图如图1所示。
图1 电磁波波谱分布图图2为太阳辐射能量分布图，从图中可以明显看出，太阳辐射主要集中在可见光部分（380-780nm），波长大于可见光的红外线（>780nm）和小于可见光的紫外线（<380nm）的部分较少。
在全部的太阳辐射中，波长在150-4000nm的占99%以上，且主要分布在可见光区和红外区，前者约占太阳辐射总能量的50%，后者约占43%，紫外区的太阳辐射能很少，只占总量的7%。
图2 太阳辐射能量分布图二、Low-E玻璃1. Low-E玻璃的概念Low-E玻璃——在玻璃表面镀上低辐射材料及金属氧化物膜，使玻璃呈现出不同的颜色。
其主要作用是降低玻璃的U值，同时有选择地降低Sc，全面改善玻璃的节能特性。
Low-E玻璃也叫低温辐射镀膜玻璃，是我国目前推荐的新型节能产品。
镀膜玻璃的节能性是通过改变玻璃表面的热反射特性而实现的，由于选择了不同的镀膜材料和膜结构而形成了两大系列产品，即热反射镀膜玻璃和低温辐射镀膜玻璃。
lowe玻璃参数解释
Low-E玻璃的参数解释如下：
1. 热反射玻璃：在玻璃表面上镀膜，使玻璃的遮阳系数Sc从0.98（6mm透明玻璃）降低到0.2～0.6。
它可以将远红外热辐射反射回室内，起到隔热和防晒的作用。
2. SHGC值：太阳得热系数，指标越小表示室外热量通过玻璃传递进来的越少，隔热效果越强。
3. K值：传热系数，数值越低表示室内热量向外部流失的能力越小，保温效果越好。
4. 可见光透射比：越高代表自然采光效果越好，居住舒适度增强。
5. Low-E层数：层数越多，隔热和保温效果越好，但增幅效果递减。
6. Low-E玻璃的遮阳系数Sc可从0.2至0.7，可根据需要调控进入室内的太阳直接辐射能。
7. 在中国南方和北方安装Low-E玻璃有不同的方式：南方主要是防晒，所以膜在从外数第2个面上；北方主要起到冬季防止暖气外逃，膜大部分都放在从外数第3个面上。
8. Low-E玻璃是在玻璃表面上镀膜，使玻璃的辐射率E由0.84降低到0.15以下形成的。
它具有红外反射率高、表面辐射率低、遮阳系数范围广等特点。
9. 不同地区对Low-E玻璃的要求不同：严寒、寒冷地区要求玻璃的保温效果好；夏热冬冷地区要求玻璃的隔热和保温效果适中；夏
热冬暖地区则要求玻璃的隔热效果好。
10. 在选用Low-E玻璃时，需要根据当地的气候条件、室内采光需求、节能要求以及个人偏好等因素进行综合考虑。
以上是Low-E玻璃的一些参数解释，希望对你有帮助。
LOW-E玻璃

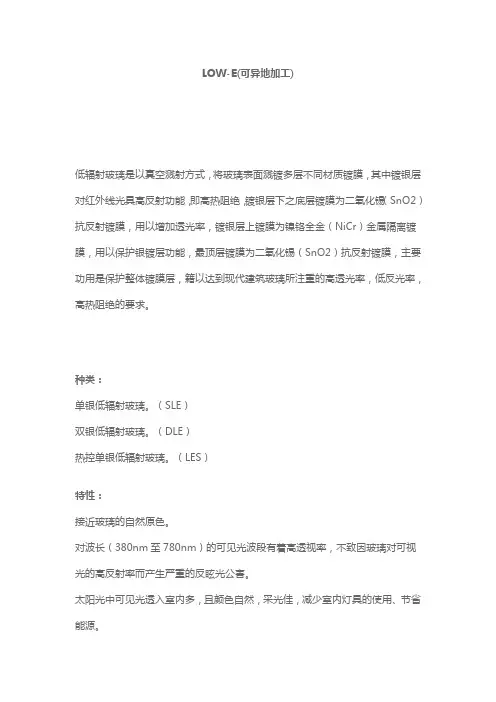

LOW-E(可异地加工)低辐射玻璃是以真空溅射方式，将玻璃表面溅镀多层不同材质镀膜，其中镀银层对红外线光具高反射功能，即高热阻绝，镀银层下之底层镀膜为二氧化锡（SnO2）抗反射镀膜，用以增加透光率，镀银层上镀膜为镍铬全金（NiCr）金属隔离镀膜，用以保护银镀层功能，最顶层镀膜为二氧化锡（SnO2）抗反射镀膜，主要功用是保护整体镀膜层，籍以达到现代建筑玻璃所注重的高透光率，低反光率，高热阻绝的要求。
种类：单银低辐射玻璃。
（SLE）双银低辐射玻璃。
（DLE）热控单银低辐射玻璃。
（LES）特性：接近玻璃的自然原色。
对波长（380nm至780nm）的可见光波段有着高透视率，不致因玻璃对可视光的高反射率而产生严重的反眩光公害。
太阳光中可见光透入室内多，且颜色自然，采光佳，减少室内灯具的使用、节省能源。
对红外线光有较高之反射率（波长780－3000㎜），尤其是对长波之红外线（波长3000㎜以上），几乎是全反射，阻断大量热源进入，使室内觉得凉爽，达到冬暖夏凉的效果。
用途：正确组合方式适合气候较为炎热的亚热带地区（如台湾）现代绿建筑节能玻璃帷幕墙及天窗使用。
规格：厚度：3－19㎜最大尺寸：100″×144″（2540㎜×3658㎜）最小尺寸：12″×36″（305㎜×914㎜）Low－E双层玻璃最大尺寸：98″×138″（2500㎜×3500㎜）设计及施工之注意事项：因Low－E金属镀膜接触大气易起不良反应而必须于极短时间内密封或加工为双层玻璃，无法单片使用。
Low－E双层玻璃这辐射率为0.02～0.11，一般未镀膜玻璃射率为0.84。
亚热带、热带区域镀膜面安装于＃2面（由建筑物外侧往内数）；寒带区域使用镀膜面安装于＃3面（由建筑物外侧往内数）Low－E玻璃成品后不可再作弯曲加工。
Low－E玻璃须于镀膜前作强化加工。
金属框的设计排水性要良好，避免因积水而导致玻璃变质起雾。
low-e相应的国际标准
low-e相应的国际标准
Low-E的国际标准包括但不限于以下几种：
1. 透光率及遮阳性能标准，这部分内容由中国建筑物理研究院承担。
此项标准控制Low-E玻璃的透光性及隔热型。
2. 厚度规格尺寸稳定性标准，由工业和信息化部主持制定，规定中明确要求“平板产品厚度允许误差为±0.2mm，弯曲产品平整度、曲率半径允许偏差应分别符合GB/T9963《半圆波纹玻璃砖》中4. 6. l条有关要求”，旨在保障产品结构的牢固可靠性以及安装的整体安全性与实用性。
另外还有一些特定的LOW-E膜层认证规范之类的问题需要参照相关权威材料，您可以提供更多信息以方便为您提供更准确的答案。
Low-E玻璃相关知识介绍
Low-E玻璃相关知识介绍发布时间：2010-11-16一、Low-E玻璃的总体介绍1、Low-E玻璃的由来及含义在20世纪70年代中期，人们发现双层玻璃窗热传递的大部分，是从一层玻璃向另一层玻璃的红外辐射交换产生的。
因此，只要减小双层玻璃中任何一个表面的发射率，就能大大减少辐射热的传递。
这就是Low-E玻璃的来由。
Low-E玻璃，即LowEmissivityGlass的简称，即低辐射玻璃。
Low-E玻璃，一种镀膜玻璃，是在优质浮法玻璃表面，用真空磁控溅射的方法，镀数层低辐射材料及其它金属化合物薄膜而形成。
这种玻璃不但可见光透过率高,而且具备很强地阻隔红外线的特点，能够发挥自然采光和隔热节能的双重功效。
使用后可以有效地减少冬季室内热量的外散流失，在夏季也能阻隔室外物体受太阳照射变热后的二次辐射，从而发挥节能降耗目的。
同时，Low-E玻璃在可见光波段具有较高的透过率，可以使室内更多地利用自然采光，迎合了现代都市人普通追求回归自然的心理愿望。
2、Low-E玻璃的分类Low-E玻璃又称低辐射玻璃，有多种不同类型,Low-E玻璃系列产品主要有：Low-E中空玻璃、高透型低辐射（Low-E）玻璃、遮阳型低辐射（Low-E）玻璃、双银Low-E玻璃、Low-E镀膜玻璃（低辐射镀膜玻璃）3、Low-E中空玻璃Low-E中空玻璃，是指中空玻璃所用玻璃中其中一片或两片使用了Low-E镀膜玻璃，使中空玻璃的传热系数降低，提高中空玻璃节能效果的一种产品。
Low-E中空镀膜玻璃，具有保温、避免反射光污染诸多优点，因而被称为绿色、节能、环保建材。
二、Low-E玻璃的特点1、具有极低的表面辐射率---优异的热性能。
普通玻璃的表面辐射率在0.84左右，而Low-E玻璃的表面辐射率在0.25以下。
外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
Low-E玻璃
Low-E玻璃
Low-E玻璃又叫低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑镀膜玻璃相比，具有良好的透光性和隔热效果。
相关参数可用全波段隔热膜测试仪进行测量。
Low-E玻璃和普通浮法白玻璃表面看上去没有什么区别。
但当置于两种玻璃下方的热源打开后，Low-E玻璃的优点就表现的特别明显：用手摸上去，普通玻璃早已灼热难耐，而Low-E玻璃却始终冰凉如初。
据专业人士介绍，这种Low-E 玻璃上不到头发丝1%厚度的低辐射膜层对远红外热辐射的反射率很高，能将80%以上的远红外热辐射反射回去。
与普通单片透明玻璃相比，Low-E玻璃可减少紫外线25%。
与热反射镀膜玻璃相比，Low-E玻璃可减少紫外线14%。
可用林上全波段隔热膜测试仪LS182来测试LOW-E玻璃红外阻隔率，紫外阻隔率，可见光透过率，太阳能总阻隔率等光学参数。
冬季，它对室内暖气及室内物体散发的热辐射，可以像一面热反射镜一样，将绝大部分反射回室内，保证室内热量不向室外散失。
夏季，它可以阻止室外地面、建筑物发出的热辐射进入室内。
同时，Low-E玻璃还具备对可见光适中的透过率，可见光反射率很低，这样就避免光污染的产生。
在大量使用Low-E产品的玻璃幕墙上，以往惹人厌烦的反射强光现象能得到有效缓解。
这种隔热隔冷的作用都是普通玻璃的没有的。
节能型low-e玻璃
LOW-E玻璃前景
随着人们生活质量的不断提高，要求未来建 筑能通过自身材料对太阳光进行控制，达到 隔热、防雾、自洁，以节约资源、净化环境， 创造舒适、安全、功能化空间。 L0W-E玻璃是最理想的替代材料，市场潜力无 限。
其优点是：
•膜层均匀，性能稳定； •色泽清澈，良好的光学美学性能； •可通过调整各种膜层结构来实现各种波长光 的透过率、反射率等性能参数； •离线LOW-E的热工性能得到大幅度提高。
镀膜玻璃制造工艺
在线镀膜： 又称为硬镀膜（hard coating),是采用化学气相沉积法生产镀膜玻 璃的技术，是欧美早期生产热反射玻璃和低辐射玻璃的技术，但皮 尔金顿、圣戈班等国际知名玻璃企业都先后关掉了在先生产线。
（2）紫外线透射率低。许多有机物如毛毯、 植物、纸张、艺术品、字画、家具等暴露在阳 光下都会褪色。这是因为在阳光的紫外线能量 较高，很有可能打破有机物化学键的稳定，从 而导致物品褪色和退化。普通玻璃能阻挡低于 300nm的紫外线，但300~380nm的紫外线能投射 进来，而低辐射玻璃可以阻挡55%左右的紫外 线投射到室内。
适用范围： 不受地区 限制，适 合于不同 气候特点 的广大地 区。
LOW-E玻璃前景
伴随着现代建筑趋向于大面积玻璃采光，建 筑能耗在社会总能耗中所占的比例将越来越 大。目前我国绝大部分的现有和新建建筑还 都是高能耗建筑，单位建筑面积采暖能耗高 达气候相近的发达国家的3倍左右。如果不积 极采用节能材料、采取节能措施，就意味着 要出现更高的建筑能耗损失.。
两种LOW-E玻璃在工程中的选用
建筑玻璃的选用由多种因素决定，例如：技 术水平、法律法规、建筑需要、建筑风格、 业主和设计师的爱好、资金情况及建筑物所 在地气候条件和地理纬度等。 如果节能指标稍高，则一般需采用离线LOW-E 玻璃才能满足要求，否则，可随意选用。因 为离线LOW-E玻璃节能高于在线LOW-E玻璃约8 ％的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LOW-E玻璃Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有优异隔热效果和良好的透光性。
玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。
我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。
因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益.low-e玻璃在生产中，因材质特殊性，在经过清洗机时，对清洗毛刷有较高的要求。
刷丝必须是高档的尼龙刷丝如PA1010、PA612等，丝直径在0.1-0.15mm为佳。
因刷丝柔软性好，弹性强，耐酸碱，耐温，能够轻易的清除玻璃表面上的尘埃，且不会对表面造成刮痕。
Low-E玻璃的应用与发展在美国及欧洲，低辐射(Low-E)(译称娄义)镀膜玻璃由于其优越的性能，得到了极大的关注。
特别是德国的Wschvo法规，使Low-E玻璃有迅猛的发展。
欧洲的制造商是在60年代末开始实验室研究"Low-E"的。
1978年，美国的英特佩(interq ane)成功地将"Low-E"玻璃应用到建筑物上。
"Low-E"的优越性是无可质疑的。
从1990年开始，"Low-E"的用量在美国以年5％的速度递增。
将来，"Low-E"是否成为窗玻璃的主导地位还不得知，但是业主和门窗公司都非常重视节能型的门窗。
而且，今年的建筑物绝大多数是用它的节能效果来评定优劣的。
目前的两种Low-E玻璃生产方法在线高温热解沉积法：在线高温热解沉积法"Low-E"玻璃在美国有多家公司的产品。
如PPG公司的Surgate200，福特公司的Sunglas H．R"P"。
这些产品是在浮法玻璃冷却工艺过程中完成的。
液体金属或金属粉沫直接喷射到热玻璃表面上，随着玻璃的冷却，金属膜层成为玻璃的一部分。
固此，该膜层坚硬耐用。
这种方法生产的"Low-E"玻璃具有许多优点：它可以热弯，钢化，不必在中空状态下使用，可以长期储存。
它的缺点是热学性能比较差。
除非膜层非常厚，否则其"u"值只是溅射法"Low-E"镀膜玻璃的一半。
如果想通过增加膜厚来改善其热学性能，那么其透明性就非常差。
离线真空溅射法离线法生产Low-E玻璃，是目前国际上普遍采用真空磁控溅射镀膜技术。
和高温热解沉积法不同，溅射法是离线的。
且据玻璃传输位置的不同有水平及垂直之分。
溅射法工艺生产"Low-E"玻璃，需一层纯银薄膜作为功能膜。
纯银膜在二层金属氧化物膜之间。
金属氧化物膜对纯银膜提供保护，且作为膜层之间的中间层增加颜色的纯度及光透射度。
垂直式生产工艺中，玻璃垂直放置在架子上，送入10-1帕数量级的真空环境中，通入适量的工艺气体（惰性气体Ar或反应气体O2、N2），并保持真空度稳定。
将靶材Ag、Si等嵌入阴极，并在与阴极垂直的水平方向置入磁场从而构成磁控靶。
以磁控靶为阴极，加上直流或交流电源，在高电压的作用下，工艺气体发生电离，形成等离子体。
其中，电子在电场和磁场的共同作用下，进行高速螺旋运动，碰撞气体分子，产生更多的正离子和电子；正离子在电场的作用下，达到一定的能量后撞击阴极靶材，被溅射出的靶材沉积在玻璃基片上形成薄膜。
为了形成均匀一致的膜层，阴极靶靠近玻璃表面来回移动。
为了取得多层膜，必须使用多个阴极，每一个阴极均是在玻璃表面来回移动，形成一定的膜厚。
水平法在很大程度上是和垂直法相似的。
主要区别在玻璃的放置，玻璃由水平排列的轮子传输，通过阴极，玻璃通过一系列销定阀门之后，真空度也随之变化。
当玻璃到达主要溅射室时，镀膜压力达到，金属阴极靶固定，玻璃移动。
在玻璃通过阴极过程中，膜层形成。
目前，国产和绝大部分进口磁控溅射镀膜生产线的目标产品均是以镀制单质膜和金属膜为主的阳光控制膜玻璃。
这类产品工艺相对简单，对设备的要求较低。
因此，这些生产线不能满足镀制LOW-E玻璃的要求。
溅射法生产"Low－E"玻璃，具有如下特点：由于有多种金属靶材选择，及多种金属靶材组合，因此，溅射法生产"Low-E"玻璃可有多种配置。
在颜色及纯度方面，溅射镀也优于热喷镀，而且，由于是离线法，在新产品开发方面也较灵活。
最主要的优点还在于溅射生产的"Low-E"中空玻璃其"u"值优于热解法产品的"u"值，但是它的缺点是氧化银膜层非常脆弱，所以它不可能象普通玻璃一样使用。
它必须要做成中空玻璃，且在未做成中空产品以前，也不适宜长途运输。
Low-E玻璃的特点及功能太阳辐射能量的97％集中在波长为0.3-2.5um范围内，这部分能量来自室外；100℃以下物体的辐射能量集中在2.5um以上的长波段，这部分能量主要来自室内。
若以室窗为界的话，冬季或在高纬度地区我们希望室外的辐射能量进来，而室内的辐射能量不要外泄。
若以辐射的波长为界的话，室内、室外辐射能的分界点就在2.5um这个波长处。
因此，选择具有一定功能的室窗就成为关键。
3mm厚的普通透明玻璃对太阳辐射能具有87％的透过率，白天来自室外的辐射能量可大部分透过；但夜晚或阴雨天气，来自室内物体热辐射能量的89％被其吸收，使玻璃温度升高，然后再通过向室内、外辐射和对流交换散发其热量，故无法有效地阻挡室内热量泄向室外。
Low-E中空玻璃对0.3-2.5um的太阳能辐射具有60％以上的透过率，白天来自室外辐射能量可大部分透过，但夜晚和阴雨天气，来自室内物体的热辐射约有50％以上被其反射回室内，仅有少于15％的热辐射被其吸收后通过再辐射和对流交换散失，故可有效地阻止室内的热量泄向室外。
Low-E玻璃的这一特性，使其具有控制热能单向流向室内的作用。
太阳光短波透过窗玻璃后，照射到室内的物品上。
这些物品被加热后，将以长波的形式再次辐射。
这些长波被"Low-E"窗玻璃阻挡，返回到室内。
事实上通过窗玻璃再次辐射被减少到85％，极大地改善了窗玻璃绝热性能。
窗玻璃的绝热性能一般是用"u"值来表示的，而"u"值和玻璃的辐射率有直接的关系。
"u"值的定义为：ASHRAE标准条件下，由于玻璃热传导和室内外的温差，所形成的空气到空气的传热量。
其英制单位为：英热量单位每小时每平方英尺每华氏温度，公制单位为：瓦每平方米每摄氏温度、"u"值越低，通过玻璃的传热量也越低，窗玻璃的绝热性能越好。
辐射率是某物体的单位面积辐射的热量同单位面积黑体在相同温度，相同条件下辐射热量之比。
辐射率定义是某物体吸收或反射热量的能力。
理论上完全黑体对所有波长具有100％的吸收。
即反射率为零。
因此，黑体辐射率为1.0。
通常，浮法白玻璃的辐射率为0.84。
而大多数在线热聚合"Low-E"镀膜玻璃的辐射率在0. 35到0.5 之间。
磁控真空溅射"Low-E"镀膜玻璃的辐射率在0.08到0.15之间。
值得注意的是低的辐射率直接对应着低的"u"值。
玻璃的辐射率越接近于零，其绝热性能就越好。
一个"节能采光系统"的优越性必须体现在尽可能高的太阳总能量的透过，而同时具有最低的"u"值。
通过同时考虑能量的获得和热的损失，建立了能量平衡方程式，Ueg=UF-RFg。
最好的能量平衡特性的采光系统是真空磁控溅射"Low-E"镀膜中空玻璃。
尽管单层玻璃其太阳能的透射为最大，但它的"u"值及"Ueg"值却最差。
因此，不能满足好的能量平衡的需求。
单纯高的太阳能透射，能有效地保持这些能量，就不能认为它是节能材料。
"Low-E" 镀膜中空玻璃是一种较好的节能采光材料。
它具有较高的太阳能透射，非常低的"u"值，并且，由于镀膜的效果，"Low-E"玻璃反射的热量回到室内，使得窗玻璃附近的温度较高，人在窗玻璃附近也不会感到太大的不适。
而应用"Low-E"窗玻璃的建筑其室内温度相对较高，因此在冬季可以保持相对高的室内温度，而不结霜，这样在室内的人也会倍感舒适。
"Low-E"玻璃也能够阻挡大量的紫外线透射，防止室内的物品退色。
