Low-E中空玻璃的简单介绍(南玻集团)
lowe玻璃的原理及应用
lowe玻璃的原理及应用概述Lowe玻璃是一种具有特殊功能的玻璃材料，它通过特殊的涂覆和处理技术，赋予玻璃特定的光学和热学性能。
本文将介绍Lowe玻璃的原理和常见的应用。
原理Lowe玻璃的特殊性能源于其特殊的涂层结构。
它通常由多层金属氧化物和金属膜材料组成，这些材料具有不同的光学和热学性质。
这些多层涂层可以通过物理气相沉积或磁控溅射等技术制备。
Lowe玻璃的原理主要包括以下几个方面：1.透明性：Lowe玻璃的基本材料是透明的，可以使光线透过玻璃表面，让室内外的景色清晰可见。
2.防紫外线：Lowe玻璃的涂层中通常包含有抗紫外线功能的材料，能够有效地阻挡紫外线的进入，保护人眼和室内物品不受紫外线的危害。
3.热隔离：Lowe玻璃的涂层可以反射或吸收太阳光中的热辐射，减少太阳辐射的进入，降低室内温度，提高建筑能效。
4.防眩光：Lowe玻璃的涂层可以减少室内外的光线反射，降低眩光的强度，为室内提供更舒适的视觉环境。
5.隐私保护：Lowe玻璃的涂层可以控制光线的透过程度，使得室内外的视线无法直接穿透玻璃，保障居民和办公人员的隐私。
应用建筑领域•住宅建筑：Lowe玻璃在住宅建筑中的应用非常广泛。
它可以用于窗户、阳台和玻璃幕墙等位置，提供良好的隔热和隔音效果，同时保留室内外良好的视觉联系。
•商业建筑：商业建筑常常需要大面积的玻璃幕墙和窗户，Lowe玻璃的应用可以减少室内空调的运行负荷，提高能源效率，降低建筑运营成本。
汽车领域•汽车前风挡：Lowe玻璃在汽车前风挡上的应用可以有效地防止紫外线的侵害，降低汽车内部温度，提供舒适的驾驶环境。
•汽车侧窗：Lowe玻璃可以提供良好的隐私保护，防止外部的光线直接进入车内，保护乘客的隐私。
其他领域•太阳能电池板：Lowe玻璃作为太阳能电池板的覆盖材料，可以降低电池板的反射和折射损失，提高太阳能转化效率。
•电子设备：Lowe玻璃的涂层可以用于电子显示器、手机屏幕等设备，提供抗眩光和隐私保护的功能。
南玻集团玻璃知识
4.7 常用玻璃的节能参数对比
名称 单白玻 单片镀膜 白玻中空 镀膜中空 结构 6mm 6mm 6+12A+6 6+12A+6 透光率 （%) 89 50 81 60 62 62 63 U值 Sc 0.99 0.70 0.87 0.72 0.51 0.40 0.32
(W/m2k)
选择系数r 0.9 0.72 0.94 0.84 1.22 1.55 1.97
2.5 17.5 4.5
-20 18 3 自然对流 0
-20 20 1.5 自然对流 300
室内气流 自然对流 太阳辐射 (w/㎡) 0
自然对流 0 783
2. 浮法玻璃
2.1 普通浮法玻璃
分类：钠钙硅酸盐玻璃 名称：浮法玻璃、平板玻璃、退火玻璃 特点：铁含量高，透光率86~89%，厚玻璃偏绿色； 含有镍金属，钢化后会自爆； 太阳能透过率高Sc～0.98， 传热系数U～6 w/m2，节能性极差。
6.2 6.0 2.8 2.7 1.8 1.7 1.6
单银Low-E中空 6+12A+6 双银Low-E中空 6+12A+6 三银Low-E中空 6+12A+6
4.8 Low-E玻璃的分类及其名称
★ 根据使用功能分为2种类型：
传统型：太阳能透过率高，适用于严寒地区； 遮阳型：(也称Solar Low-E、Sun Low-E等)
1.3 透过玻璃传递热量的公式
Q = 630 × Sc + U × (T外-T内)
太阳能透过 参数说明： Sc--遮阳系数：反映对阳光的遮蔽效果
---------------------- ------------------------
Low-E玻璃的特点和应用
1.00
1.50
2.00
2.50
3.00
波长 (微米)
中空玻璃太阳光谱透过曲线
CSG Architectural Glass
Low－E玻璃的选择系数
选择系数γ= 透光率T/遮阳系数Sc 镀膜： γ < 1
单银： γ ～ 1.1 双银： γ = 1.3～1.7 ≥1.5
三银： γ ～ 2.0
CSG Architectural Glass
CSG Architectural Glass
Low－E膜结构
银 单银Low－E 银
双银Low－E
三银Low－E
银
CSG Architectural Glass
Low－E玻璃性能
0.8 0.7 0.6 0.5
透过率
三银
0.4 0.3 0.2 0.1 0 0.00
双银 单银 镀膜
0.50
玻璃2 冬季耗电 夏季耗电 0 0 0 1553344 0 2527102 0 1877930 0 255000 0 6213376 6213376 1ass
夏热冬冷地区能耗模拟计算结果比较
冬室内温度 夏室内温度 玻璃1： 玻璃2： 18 冬室外温度 3 冬季天数 夏室外温度 25 31 夏季天数 单银Low－E中空玻璃 双银Low－E中空玻璃 玻璃Sc 80 120 0.46 0.34 冬日照度 夏日照度 200 600 1.8 1.7 冬日用时 夏日用时 11 11 1.8 1.7 电热换率 1 电冷换率 2.2 当地电费(元) 1
夏热冬暖地区能耗模拟计算结果比较
冬室内温度 夏室内温度 玻璃1： 玻璃2： 18 冬室外温度 6 冬季天数 夏室外温度 25 33 夏季天数 单银Low－E中空玻璃 双银Low－E中空玻璃 玻璃Sc 0 150 0.46 0.34 冬日照度 夏日照度 300 630 1.8 1.7 冬日用时 夏日用时 11 11 1.8 1.7 电热换率 1 电冷换率 2.2 当地电费(元) 1
三银Low_E玻璃(详细介绍)
三银Low_E玻璃(详细介绍）Low_E玻璃又称低辐射镀膜玻璃，具有极低的表面辐射率，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有优异的隔热效果和良好的透光性。
南玻作为国内第一家生产镀膜玻璃的企业，一直致力于研究节能玻璃的发展，自1997年首次成功推出单银以来，到目前镀膜玻璃已经发展到了第三代——三银Low_E玻璃，也称红外线屏蔽玻璃，它的显著优点有：▲透光率高：自然采光好，节省照明能耗▲太阳红外热能总透射比极低▲透光不透热，遮阳性能极好▲将太阳过滤成冷光源，西晒不热▲降低空调能耗、减少空调设备投资▲传热系数K值低：提高保温性能▲舒适性好：夏季室内环境更加凉爽，冬季更加温暖我们来看看Low_E膜层的基本结构根据膜层里含有的银层数量，因此得名单银Low_E、双银Low_E、三银Low_E,三银Low_E优异的性能我将通过以下个几个方面来比较：1、在透过率相同的情况下，三银、双银、单银的太阳光谱透过曲线的比较●在太阳热辐射区域，单银的包容面积最大，双银次之，三银的包容面积最小，也就是透过三银玻璃的热量最少。
2、在透过率相同的情况下，三银、双银、单银的光热性能参数的比较●光热比LSG：可见光透射比与太阳能总透射比的比值●透光率相同时，三银Low_E玻璃的K值和Sc值更小，光热比值更大，更节能3、在相同遮阳系数的情况下，三银、双银、单银的太阳光谱透过曲线的比较●在遮阳系数相同的情况下，三银的透过反而更高，在屏蔽了红外热能的同时，提高了室内自然光的采集，提高室内照明舒室度，减少能耗，即透过了可见光（采光），又挡住了红外线（隔热）。
4、在相同遮阳系数的情况下，三银、双银、单银的光热性能参数的比较●Sc相同时，三银的透过反而更高，保证足够采光的同时几乎屏蔽了全部的热量，真正做到透光不透热！节能案例模拟计算分析我们以长沙地区为例，某项目用量21000平米该项目采用单、双、三银对空调能耗及设备投入的影响计算标准：GB50736-2012《民用建筑供暖通风与空气调节设计规范》●计算公式：及●长沙地区15时为极限值，冷负荷计算温度为34.6摄氏度空调制冷量1P=2.5KW。
low-E中空玻璃简介
Low-E玻璃概述一、电磁波谱概述在光谱家族中，除了可见光之外，还有其他家族成员。
他们统称为电磁波。
从科学的角度来说，电磁波是能量的一种，凡是高于绝对零度的物体，都会释放出电磁波。
正像人们一直生活在空气中而眼睛却看不见空气一样，除光波外，人们也看不见无处不在的电磁波。
电磁波谱可以按照波长或频率的顺序进行排列，如果把每个波段的频率由低至高依次排列的话，它们是工频电磁波、无线电波、红外线、可见光、紫外线、X射线及γ射线。
以无线电的波长最长，宇宙射线的波长最短。
无线电波3000m-0.3mm，微波0.1-100cm，红外线0.3mm-0.75μm（其中：近红外为0.76-3μm，中红外为3-6μm，远红外为6-15μm，超远红外为15-300μm），可见光0.7-0.4μm，紫外线0.4μm-10nm，X射线10-0.1nm，γ射线0.1-0.001nm。
高能射线小于0.001nm，传真（电视）用的波长是3～6m，雷达用的波长更短，3米到几毫米。
电磁波波谱分布图如图1所示。
图1 电磁波波谱分布图图2为太阳辐射能量分布图，从图中可以明显看出，太阳辐射主要集中在可见光部分（380-780nm），波长大于可见光的红外线（>780nm）和小于可见光的紫外线（<380nm）的部分较少。
在全部的太阳辐射中，波长在150-4000nm的占99%以上，且主要分布在可见光区和红外区，前者约占太阳辐射总能量的50%，后者约占43%，紫外区的太阳辐射能很少，只占总量的7%。
图2 太阳辐射能量分布图二、Low-E玻璃1. Low-E玻璃的概念Low-E玻璃——在玻璃表面镀上低辐射材料及金属氧化物膜，使玻璃呈现出不同的颜色。
其主要作用是降低玻璃的U值，同时有选择地降低Sc，全面改善玻璃的节能特性。
Low-E玻璃也叫低温辐射镀膜玻璃，是我国目前推荐的新型节能产品。
镀膜玻璃的节能性是通过改变玻璃表面的热反射特性而实现的，由于选择了不同的镀膜材料和膜结构而形成了两大系列产品，即热反射镀膜玻璃和低温辐射镀膜玻璃。

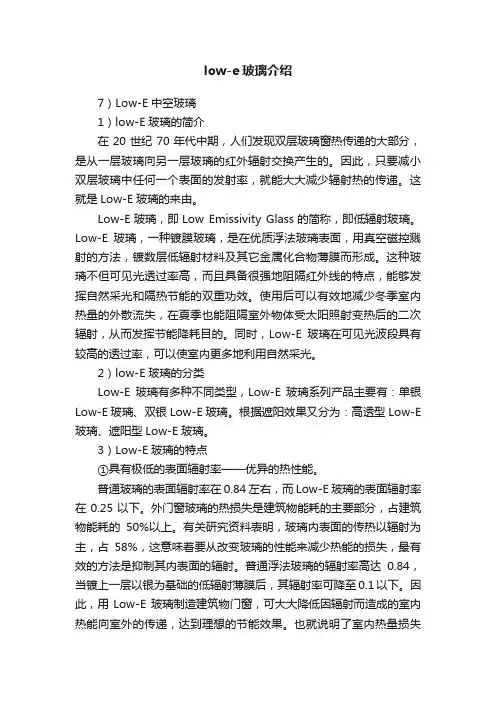

low-e玻璃介绍
low-e玻璃介绍7）Low-E中空玻璃1）low-E玻璃的简介在20世纪70年代中期，人们发现双层玻璃窗热传递的大部分，是从一层玻璃向另一层玻璃的红外辐射交换产生的。
因此，只要减小双层玻璃中任何一个表面的发射率，就能大大减少辐射热的传递。
这就是Low-E玻璃的来由。
Low-E玻璃，即Low Emissivity Glass的简称，即低辐射玻璃。
Low-E玻璃，一种镀膜玻璃，是在优质浮法玻璃表面，用真空磁控溅射的方法，镀数层低辐射材料及其它金属化合物薄膜而形成。
这种玻璃不但可见光透过率高，而且具备很强地阻隔红外线的特点，能够发挥自然采光和隔热节能的双重功效。
使用后可以有效地减少冬季室内热量的外散流失，在夏季也能阻隔室外物体受太阳照射变热后的二次辐射，从而发挥节能降耗目的。
同时，Low-E玻璃在可见光波段具有较高的透过率，可以使室内更多地利用自然采光。
2）low-E玻璃的分类Low-E玻璃有多种不同类型，Low-E玻璃系列产品主要有：单银Low-E玻璃、双银Low-E 玻璃。
根据遮阳效果又分为：高透型Low-E 玻璃、遮阳型Low-E玻璃。
3）Low-E玻璃的特点①具有极低的表面辐射率——优异的热性能。
普通玻璃的表面辐射率在0.84左右，而Low-E玻璃的表面辐射率在0.25以下。
外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.1以下。
因此，用Low-E 玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
也就说明了室内热量损失的降低所带来的另一个显著节能效果。
②极高的远红外（热辐射）反射率既可阻挡玻璃吸热升温后以辐射形式从膜面向外散热，也可直接反射远红外热辐射。
LOW-E玻璃简介
Low-E玻璃又称低辐射玻璃，是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。
其镀膜层具有对可见光高透过及对中远红外线高反射的特性，使其与普通玻璃及传统的建筑用镀膜玻璃相比，具有优异个隔热效果和良好的透光性。
定义LOW-E玻璃玻璃是重要的建筑材料，随着对建筑物装饰性要求的不断提高，玻璃在建筑行业中的使用量也不断增大。
然而，当今人们在选择建筑物的玻璃门窗时，除了考虑其美学和外观特征外，更注重其热量控制、制冷成本和内部阳光投射舒适平衡等问题。
这就使得镀膜玻璃家族中的新贵——Low-E玻璃脱颖而出，成为人们关注的焦点。
优异的热性能外门窗玻璃的热损失是建筑物能耗的主要部分，占建筑物能耗的50%以上。
有关研究资料表明，玻璃内表面的传热以辐射为主，占58%，这意味着要从改变玻璃的性能来减少热能的损失，最有效的方法是抑制其内表面的辐射。
普通浮法玻璃的辐射率高达0.84，当镀上一层以银为基础的低辐射薄膜后，其辐射率可降至0.15以下。
因此，用Low-E玻璃制造建筑物门窗，可大大降低因辐射而造成的室内热能向室外的传递，达到理想的节能效果。
室内热量损失的降低所带来的另一个显著效益是环保。
寒冷季节，因建筑物采暖所造成的CO2、SO2等有害气体的排放是重要的污染源。
如果使用Low-E 玻璃，由于热损失的降低，可大幅减少因采暖所消耗的燃料，从而减少有害气体的排放。
良好的光学性能Low-E玻璃对太阳光中可见光有高的透射比，可达80%以上，而反射比则很低，这使其与传统的镀膜玻璃相比，光学性能大为改观。
从室外观看，外观更透明、清晰，即保证了建筑物良好的采光，又避免了以往大面积玻璃幕墙、中空玻璃门窗光反射所造成的光污染现象，营造出更为柔和、舒适的光环境。
Low-E玻璃的上述特性使得其在发达国家获得了日益广泛的应用。
我国是一个能源相对匮乏的国度，能源的人均占有量很低，而建筑能耗已经占全国总能耗的27.5%左右。
因此，大力开发Low-E玻璃的生产技术并推广其应用领域，必将带来显著的社会效益和经济效益。
Low-E中空玻璃的简单介绍(南玻集团)
丁 基 胶
两种形式热能的波长分布
各种镀膜、Low-e中空玻璃的光谱特性
可见光区
0.8 0.7 0.6
透过率 ( % )
太阳热辐射区
0.5 0.4 0.3 0.2 0.1 0 0.00 -0.1 0.50 1.00 1.50 2.00Biblioteka 2.50镀膜 单银 双银 三银
3.00
波长 (微米)
双银low-E镀膜 与 单银Low-E镀膜 的膜层结构示意图
低 辐 射 膜 干 燥 空 气 层 铝 条 及 干 燥 剂
结构胶或聚硫胶
LOW-E中空玻璃剖面示意图及说明
工艺—真空磁控溅射法在玻璃表面镀涂多层极薄 的纯银及其它金属化合物膜；Low-E薄膜的核心功能层 是纯银层，必须将Low-e薄膜做在中空玻璃的内表面， 以防止纯银层被氧化而导致Low-e中空失效、变色。 因此Low-E玻璃必须做成Low-E中空玻璃。 特点—Low-E薄膜利用膜层材料对太阳光谱的干涉、反 射原理，形成极高的紫外线反射率、极高的远红外反 射率、较高的可见光透射率。Low-E中空玻璃实现充分 采光的同时，将大部分紫外线和红外线阻隔、反射到 室外，从而将太阳光过滤成相对的“冷光源”，来达 到室内的舒适和空调节电。因此Low-E中空玻璃属于全 世界范围内建筑节能推广产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低 辐 射 膜 干 燥 空 气 层 铝 条 及 干 燥 剂
结构胶或聚硫胶空磁控溅射法在玻璃表面镀涂多层极薄 的纯银及其它金属化合物膜；Low-E薄膜的核心功能层 是纯银层，必须将Low-e薄膜做在中空玻璃的内表面， 以防止纯银层被氧化而导致Low-e中空失效、变色。 因此Low-E玻璃必须做成Low-E中空玻璃。 特点—Low-E薄膜利用膜层材料对太阳光谱的干涉、反 射原理，形成极高的紫外线反射率、极高的远红外反 射率、较高的可见光透射率。Low-E中空玻璃实现充分 采光的同时，将大部分紫外线和红外线阻隔、反射到 室外，从而将太阳光过滤成相对的“冷光源”，来达 到室内的舒适和空调节电。因此Low-E中空玻璃属于全 世界范围内建筑节能推广产品。
丁 基 胶
两种形式热能的波长分布
各种镀膜、Low-e中空玻璃的光谱特性
可见光区
0.8 0.7 0.6
透过率 ( % )
太阳热辐射区
0.5 0.4 0.3 0.2 0.1 0 0.00 -0.1 0.50 1.00 1.50 2.00 2.50
镀膜 单银 双银 三银
3.00
波长 (微米)
