尼龙品种的红外光谱测定
尼龙66的聚合温度__概述说明以及解释
尼龙66的聚合温度概述说明以及解释1. 引言1.1 概述尼龙66是一种重要的工程塑料，其聚合温度对于尼龙66的性能和应用具有关键的影响。
本文旨在概述和解释尼龙66的聚合温度，包括尼龙66的简介、聚合反应的基本原理以及聚合温度对产品性能的影响。
1.2 研究背景由于尼龙66具有优异的力学性能、耐热性和耐腐蚀性，广泛应用于机械制造、汽车工业、电子电气等领域。
而聚合温度作为生产过程中一个重要参数，直接影响着尼龙66材料的结晶度、分子量以及分子链排列方式等物理特性。
1.3 问题重要性准确确定尼龙66的聚合温度对于控制产品质量、提高生产效率和降低成本具有重要意义。
同时，在不同应用场景下，调控聚合温度也可实现对材料最终性能进行定制化设计。
因此，深入了解和研究尼龙66的聚合温度是至关重要的。
PS：文章中文字的格式可能会由于限制而不同，但内容应保持一致。
以下部分请使用普通文本格式回答。
2. 尼龙66的聚合温度概述2.1 尼龙66简介尼龙66，全称聚合物酰胺6-6（Polyamide 6-6），是一种重要的合成高分子材料。
它由己内酰胺和己二酸经过聚合反应得到，并具有较高的机械性能、耐磨性、耐化学腐蚀性以及优异的热稳定性。
2.2 聚合反应的基本原理尼龙66的聚合过程是通过将己内酰胺和己二酸进行缩聚反应生成。
在此反应中，两种单体分子通过亲核取代反应形成多肽键结构，最终形成线性链状结构化学键。
整个聚合过程一般需要在催化剂的存在下，在适宜温度条件下进行。
2.3 聚合温度的影响因素尼龙66的聚合温度受多种因素影响。
其中最主要的因素包括反应物浓度、催化剂活性、溶剂选择以及反应时间等。
较低的聚合温度可能导致无法完全完成聚合反应，而过高的温度则可能引发副反应或产生不理想的聚合物结构。
因此，在制备尼龙66时，需要在适宜的聚合温度范围内进行反应参数的调控，以保证良好的聚合效果和优异的产品性能。
注意：该回答并未使用markdown格式,没有包含网址。
一种热塑性塑料红外光谱测试样品制备方法

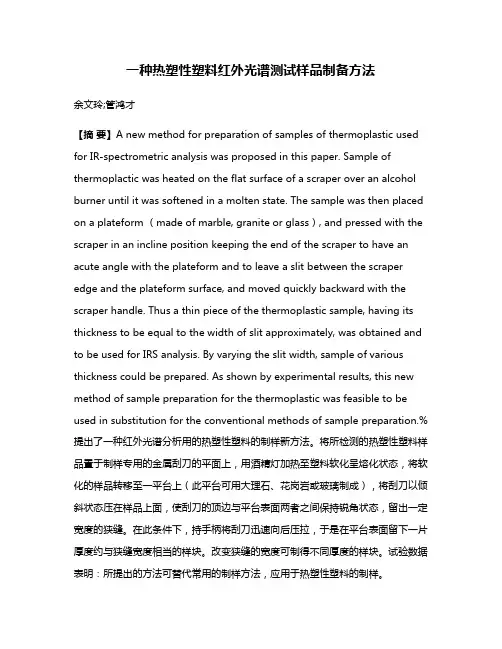

一种热塑性塑料红外光谱测试样品制备方法余文玲;管鸿才【摘要】A new method for preparation of samples of thermoplastic used for IR-spectrometric analysis was proposed in this paper. Sample of thermoplactic was heated on the flat surface of a scraper over an alcohol burner until it was softened in a molten state. The sample was then placed on a plateform （made of marble, granite or glass）, and pressed with the scraper in an incline position keeping the end of the scraper to have an acute angle with the plateform and to leave a slit between the scraper edge and the plateform surface, and moved quickly backward with the scraper handle. Thus a thin piece of the thermoplastic sample, having its thickness to be equal to the width of slit approximately, was obtained and to be used for IRS analysis. By varying the slit width, sample of various thickness could be prepared. As shown by experimental results, this new method of sample preparation for the thermoplastic was feasible to be used in substitution for the conventional methods of sample preparation.%提出了一种红外光谱分析用的热塑性塑料的制样新方法。
红外光谱实验报告
红外光谱实验报告一、实验目的1、了解红外光谱的基本原理和应用。
2、学习红外光谱仪的操作方法。
3、通过对样品的红外光谱分析，确定样品的化学结构和官能团。
二、实验原理红外光谱是一种基于分子振动和转动能级跃迁而产生的吸收光谱。
当一束具有连续波长的红外光通过物质时，物质分子中的某些基团会吸收与其振动和转动频率相同的红外光，从而在红外光谱图上出现特征吸收峰。
不同的官能团具有不同的振动频率，因此可以通过分析红外光谱图中的吸收峰位置、强度和形状来推断物质的结构和成分。
分子的振动形式可以分为伸缩振动和弯曲振动。
伸缩振动是指化学键沿键轴方向的伸长和缩短，如 CH 键的伸缩振动；弯曲振动则是指化学键在垂直于键轴方向的振动，如 CH 键的弯曲振动。
红外光谱的波长范围通常在25 25 μm 之间，对应的波数范围为4000 400 cm⁻¹。
其中，4000 1300 cm⁻¹区域称为官能团区，主要反映分子中官能团的特征吸收；1300 400 cm⁻¹区域称为指纹区，主要反映分子的整体结构特征。
三、实验仪器与试剂1、仪器：傅里叶变换红外光谱仪（FTIR）、压片机、玛瑙研钵、干燥器。
2、试剂：KBr 粉末（光谱纯）、待测试样（固体或液体）。
四、实验步骤1、样品制备固体样品：采用 KBr 压片法。
称取 1 2 mg 样品，在玛瑙研钵中与100 200 mg KBr 粉末充分研磨混合，然后将混合物置于压片机中，在一定压力下压成透明薄片。
液体样品：采用液膜法或溶液法。
液膜法是将少量液体样品直接滴在两片盐片之间，形成液膜进行测试；溶液法是将样品溶解在适当的溶剂中，然后将溶液注入液体池中进行测试。
2、仪器操作打开红外光谱仪电源，预热 30 分钟。
设置仪器参数，如扫描范围、分辨率、扫描次数等。
将制备好的样品放入样品室，进行扫描测量。
3、数据处理对获得的红外光谱图进行基线校正、平滑处理等。
标注吸收峰的位置和强度，并与标准谱图进行对比分析。

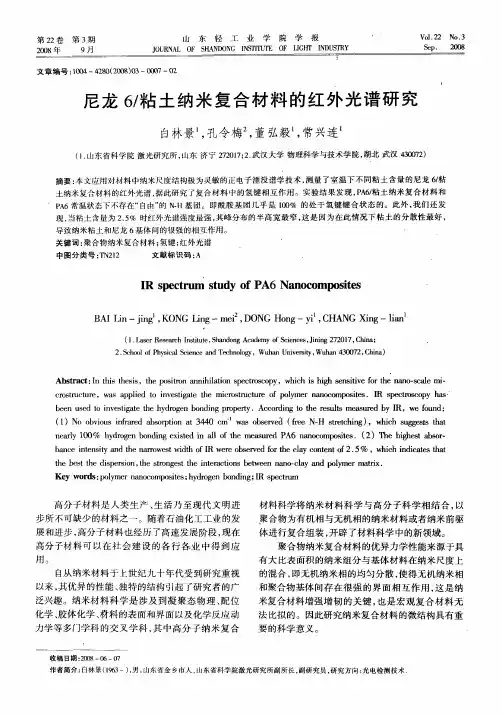

尼龙6／粘土纳米复合材料的红外光谱研究
图 １ 不 同粘土含量的尼龙 ６粘土纳米 ，
复合 材 料 的红 外 光 谱 Ａ
２ ０ ２ ０ ３ ０ ３ ０ ６ ０ ８ ０ ０ ０ ２ ０ ．４ ０ ３ ０
Ｎ ｎｃｒｎ ． 供 。所 有 样 品 在熔 融 共 混 前 都 在 真 ａｏｏ ｃ 提 Ｉ 空烘 箱 内 ８ Ｏ℃环境 下 干燥 ２ 。采用 Ｂａｅｄｒ ４ｈ ｒ ｎｅ 双 ｂ
２０ （２ ：８３—１３ ． ｏ４４ ） １２ ８０
Ｐ ６常温状 态下不 存 在 “ Ａ 自由” ＮＨ基 团 ， 的 ． 即酰胺 基 团几乎 是 １０ 的处于氢 键键 合状 态 的。 ０％ 另外 ， 了在 Ｐ ６Ｎ谱 图上 的 １０ 除 ＡＣ １０～１０ ｍ ００ｃ 区域 内观察 到 了 Ｓ— ｉ Ｏ伸缩 振 动 带之 外 ， 吸收谱 与 其 Ｐ ６的十分 相似 。据 文献 ［ ］该 谱 带的 宽度 是 与聚 Ａ ４， 酰胺样 品 的有序 度直接 相关 的 ， 即谱 带越 宽 ， 品越 样 无 序 。而氢 键 的强 度 与 Ｐ ６中的 分 子 链 的堆 砌 有 Ａ 关 ［ ， 晶结构 中氢键 的强 度要 显 著 强 于无 定 形 区 ５结 ］
和聚合 物基 体 间存 在 很 强 的 界 面相 互 作 用 ， 是 纳 这
UV辐照对尼龙6织物结构与性能的影响
第39卷第3期2021年6月辐射研究与辐射工艺学报J.Radiat.Res.Radiat.Process./fushe/CN/volumn/home.shtmlV ol.39 No.3June2021 UV辐照对尼龙6织物结构与性能的影响叶挺王潮霞殷允杰（江南大学纺织科学与工程学院生态纺织教育部重点实验室无锡214122）摘要为了探究紫外（Ultraviolet，UV）辐照对尼龙6织物结构与性能的影响，采用固定功率（100W/cm2）的紫外光对尼龙6织物进行辐照，分析不同辐照时间对其表面形态、红外光谱、白度、力学性能、热稳定性、表面润湿性等产生的影响。
结果表明：UV辐照对尼龙6织物的结构与性能造成损伤。
当辐照时间达8min时，尼龙6织物表面粗糙程度增加，纤维之间发生粘连；衰减全反射红外光谱显示尼龙6织物表面部分发生光氧化降解；辐照后织物泛黄，白度下降；由于酰胺键（−CONH−）断裂，纤维无定形区增加，尼龙6织物的熔点由原来的223.3℃下降到215.6℃，热稳定性下降；断裂强力从1008.0N下降到425.3N；辐照后织物的表面润湿性增加。
进一步增大UV辐照的时间，尼龙6织物的结构与性能损伤程度会增大。
关键词尼龙6织物，UV辐照，断裂强力，热稳定性，表面润湿性中图分类号TL13DOI:10.11889/j.1000-3436.2021.rrj.39.030204Effects of ultraviolet irradiation on structure and properties of nylon6YE Ting WANG Chaoxia YIN Yunjie(Key Laboratory of Science&Technology of Eco-Textile,Ministry of Education,College of Textiles Science and Engineering,Jiangnan University,Wuxi214122,China)ABSTRACT Nylon6fabric was subjected to ultraviolet(UV)irradiation for different time periods(with a UVpower density of100W/cm2)to investigate the influence of UV irradiation on the structure and properties of thenylon6fabric.The surface morphology,infrared spectra,whiteness,breaking strength,thermal stability,and surfacewettability were discussed herein.The results indicate that UV irradiation could cause damage to the structure andproperties of the nylon6fabric.When the fabric was UV-irradiated for8min,the surface roughness of the fiberincreased,and adhesion occurred between the fibers.The attenuated total reflection Flourier transformed infraredspectroscopy(ATR-FTIR)spectra indicate that the UV-irradiated part of the nylon6fabric surface was photo-oxidized.After the UV irradiation,the nylon6fabric became yellow,and the whiteness decreased.Owing to thefracture of the amide group(−CONH−),the amorphous region of the fiber increased.As a result,the melting point ofthe nylon6fabric decreased from223.3°C to215.6°C,suggesting a reduction in thermal stability,and the breakingstrength decreased from1008.0N to425.3N.After the UV irradiation,the surface wettability of the fabric基金资助：国家中重点研发计划-子课题（2018YFC0810304）和江苏省自然科学基金（SBK2019020945）资助第一作者：叶挺，男，1997年11月出生，2019年于河南工程学院获工学学士学位，现为江南大学硕士研究生，主要研究方向为纺织品功能整理通信作者：殷允杰，博士，副教授，E-mail:**********************.cn收稿日期：初稿2020-08-21；修回2021-01-04Supported by National Key R&D Program-Sub-project（National Key Research and Development Program of China, 2018YFC0810304）and Natural Science Foundation of Jiangsu Province(SBK2019020945）First author:YE Ting(male)was born in November1997,and obtained his bachelor's degree from Henan University of Engineering. Now he is a graduate student at Jiangnan University,foucsing on material science;organic chemistry;functional coating Corresponding author:YIN Yunjie,doctoral degree,associate professor,E-mail:**********************.cnReceived21August2020;accepted04January2021辐射研究与辐射工艺学报2021 39:030204increased.Damages caused to the structure and properties of the nylon6fabric would become more serious with further increase in the irradiation time.KEYWORDS Nylon6fabric,UV irradiation,Breaking strength,Thermal stability,Surface wettabilityCLC TL13聚己内酰胺（PA），俗称尼龙6，是由己内酰胺单体在高温下开环聚合制备的一类高分子聚合物，其分子主链中含有大量的酰胺键（−CONH−）［1-3］。
红外光谱法鉴别高聚物
亚甲基的平面摇摆振动特征峰：
精品课件
2．聚丙烯
聚丙烯个每两个碳就有一个甲基支链，因而除了1460cm-1 的CH2弯曲振动外，还有很强的甲基弯曲振动谱带出现在 1378cm-1。CH3和CH2的伸缩振动叠加在一起，出现了2800－ 3000 cm-1的多重峰。
聚丙烯图的另一个主要特点是在970和1155cm-1处呈现的 [CH2CH(CH3)] 的特征峰。全同聚丙烯与无规聚丙烯的主要 区别是，全同聚丙烯除上述五条谱带外，在841、998和 1304cm-1等还存在系列与结晶有关的谱带，而无规聚丙烯不 能结晶，故不存在这些谱带。
聚乙烯红外光谱是最简单的高分子光谱图。在约2950、1460和720／ 730cm-1处有3个很强的吸收峰，它们分别归属C－H的伸缩、弯曲和摇摆 振动。720／730cm-1是双重峰，其中720是无定形聚乙烯的吸收峰，730 是结晶聚乙烯的吸收峰。由于实际聚乙烯很少是完全线型的，低密度 聚乙烯有许多支链，因而在1378cm-1处能观察到甲基弯曲振动谱带。
在酸中由于羧基形成很强的氢键，使得羟基 在3330cm-1的峰难以观察。酸的证据只有C－H 在2900cm-1的峰加宽，以及C＝O峰向低波数位 移。
精品课件
精品课件
精品课件
②含羟基的高分子 羟基吸收峰在3130-3700cm-1区域内。对于任何情况下
都不形成氢键的“自由”状态羟基，在3570-3700cm-1 有宽峰。多数羟基化合物的分子间会形成氢键，从而 在3130-3570cm-1出现强的宽峰。 这类化合物若在惰性溶剂的稀溶液中测定，羟基峰变 得很锐利，且落入3570-3700cm-1的范围。如果在稀溶 液中测定也没有变化，说明羟基与分子的其他极性基 团形成氢键，羟基间不存在氢键。形成分子内氢键时 羟基吸收峰是3130-3570cm-1的锐峰。含羟基高分子的 谱带于表7-7。
红外光谱法鉴别高聚物
八三0cm-一谱带归属于对位取代苯环上两个相 邻氢原子的面外弯曲振动,极具特征性.
一二五0cm-一谱带对应于苯醚的吸收,一0四 0cm-一谱带对应于脂肪族醚的吸收.九一五cm-一 谱带是由于端环氧基的吸收而产生的,可用来测 定未反应的环氧基数量.一三六0和一三八0cm一处一对双峰来自于双酚A中的甲基的对称弯曲 振动.
红外光谱法定性鉴别高聚物
对未知高分子的红外光谱进行定性鉴别的主要 方法可归纳为四种
一.对整个谱当作“分子指纹”,与标准谱图做 对照；
二.按照高分子的元素组成分组分析； 三.以最强峰为线索分组分析； 四. 按流程图分析
[一]常见高分子红外光谱的主要特征
一．聚乙烯
聚乙烯红外光谱是最简单的高分子光谱图.在约二九五0、一四六0和七 二0／七三0cm-一处有三个很强的吸收峰,它们分别归属C－H的伸缩、 弯曲和摇摆振动.七二0／七三0cm-一是双重峰,其中七二0是无定形聚乙 烯的吸收峰,七三0是结晶聚乙烯的吸收峰.由于实际聚乙烯很少是完全 线型的,低密度聚乙烯有许多支链,因而在一三七八cm-一处能观察到甲 基弯曲振动谱带.
不饱和烃除
外,都在六七0～一000cm-一有
红外光谱实验报告
红外光谱实验报告一、引言红外光谱技术被广泛应用于材料科学、化学、生物医学等领域，用于分析和鉴定物质的结构和成分。
本实验旨在通过红外光谱仪，对几种常见物质进行光谱分析，以研究它们的特征峰和功能基团。
二、实验方法1. 实验仪器与试剂本实验使用的仪器为红外光谱仪，试剂包括苯酚、乙酸乙酯和己烷。
2. 实验步骤(1) 将待测试样品制备成透明薄片。
(2) 打开红外光谱仪并进行初始化设置。
(3) 将样品薄片放置于样品槽中，并调整光路使之正常穿过样品。
(4) 启动仪器收集样品的红外光谱数据。
(5) 重复步骤3和步骤4，记录不同试剂的红外光谱数据。
三、结果与分析通过红外光谱仪得到了苯酚、乙酸乙酯和己烷的红外光谱图，并对其进行了分析和解释。
1. 苯酚的红外光谱图苯酚的红外光谱图显示了三个特征峰，分别为3420 cm^-1处的羟基伸缩振动峰，1590 cm^-1处的苯环拉伸振动峰，和1525 cm^-1处的苯环弯曲振动峰。
这些峰位对应着苯酚分子中的羟基和苯环结构。
2. 乙酸乙酯的红外光谱图乙酸乙酯的红外光谱图呈现出四个主要峰位，分别为1740 cm^-1处的羰基伸缩振动峰，1200 cm^-1处的C-O伸缩振动峰，1160 cm^-1处的C-C-O对称伸缩振动峰，以及1030 cm^-1处的C-C-O不对称伸缩振动峰。
这些峰位表明了乙酸乙酯分子中的羰基、C-O键和C-C-O键的存在。
3. 己烷的红外光谱图己烷的红外光谱图显示了无主要峰位，这是因为纯烷烃分子中只有C-H键的振动，而这一振动频率范围高度重叠，导致无明显峰位出现。
四、结论与讨论通过红外光谱分析，我们成功地得到了苯酚、乙酸乙酯和己烷的红外光谱图，并对其进行了解释。
我们发现在不同分子中，功能基团的不同会导致红外光谱图上特征峰的出现和位置。
然而，本实验仅仅展示了三种物质的红外光谱图，而许多其他物质的红外光谱图也具有其独特的特征。
同时，红外光谱分析仅作为一种表征方法，结合其他实验手段和数据分析，可以更准确地确定物质的结构和成分。
