LED寿命推算方法
led寿命测试标准

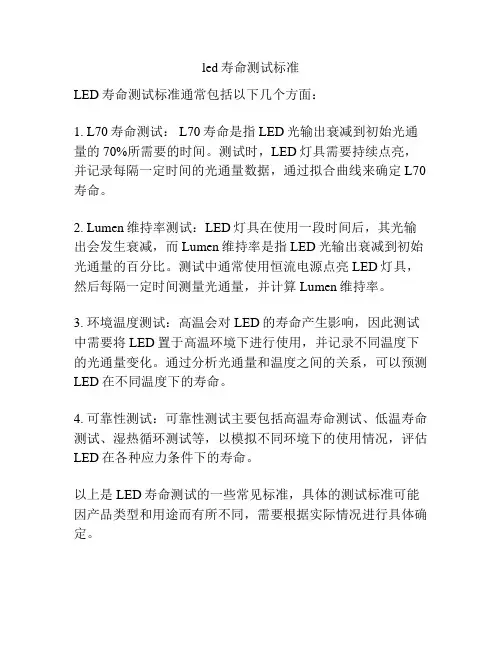

led寿命测试标准
LED寿命测试标准通常包括以下几个方面：
1. L70寿命测试： L70寿命是指LED光输出衰减到初始光通量的70%所需要的时间。
测试时，LED灯具需要持续点亮，并记录每隔一定时间的光通量数据，通过拟合曲线来确定L70寿命。
2. Lumen维持率测试：LED灯具在使用一段时间后，其光输出会发生衰减，而Lumen维持率是指LED光输出衰减到初始光通量的百分比。
测试中通常使用恒流电源点亮LED灯具，然后每隔一定时间测量光通量，并计算Lumen维持率。
3. 环境温度测试：高温会对LED的寿命产生影响，因此测试中需要将LED置于高温环境下进行使用，并记录不同温度下的光通量变化。
通过分析光通量和温度之间的关系，可以预测LED在不同温度下的寿命。
4. 可靠性测试：可靠性测试主要包括高温寿命测试、低温寿命测试、湿热循环测试等，以模拟不同环境下的使用情况，评估LED在各种应力条件下的寿命。
以上是LED寿命测试的一些常见标准，具体的测试标准可能因产品类型和用途而有所不同，需要根据实际情况进行具体确定。
dlp led 光源寿命计算标准
DLP LED光源寿命计算标准一、概述随着科技的不断进步，DLP投影技术在家庭影院、商务演示、教学领域等方面得到了广泛的应用。
在DLP投影中，LED作为光源具有寿命长、色彩纯净等诸多优点，因此备受青睐。
LED光源的寿命一直是用户和生产厂家关注的焦点，因此有必要对DLP LED光源寿命进行严格计算，制定标准。
二、 DLP LED光源寿命的定义DLP LED光源寿命是指LED光源在使用中逐渐衰减至最低亮度水平的时间，一般以工作时间来计算。
LED寿命通常用小时数来衡量，根据工程技术统计学的相关理论，LED光源的寿命可通过可靠度方法进行推算。
三、 DLP LED光源寿命计算的标准1. 通过加速寿命试验获取数据通过在特定温度、湿度条件下进行加速寿命试验，获取LED光源的衰减数据，这些数据是计算LED光源寿命的基础。
2. 制定寿命预测模型利用实验数据和理论分析，建立LED光源寿命预测模型，确定LED光源的寿命曲线。
3. 考虑实际使用环境LED光源的使用环境包括工作温度、湿度、通风情况等，这些因素都会对LED光源的寿命产生影响，因此需要在计算LED光源寿命时进行考虑。
4. 进行可靠度分析通过对LED光源的寿命数据进行可靠度分析，确定LED光源的可靠度水平及失效率，为LED光源的使用提供可靠的数据支持。
5. 制定寿命标准基于以上步骤，制定出DLP LED光源寿命的评估标准，包括LED光源的额定寿命、保修期限等，为LED光源的市场应用提供准确的指导。
四、结语通过对DLP LED光源寿命的严格计算和标准制定，能够使LED光源的使用更加可靠和稳定，为用户提供优质的使用体验。
厂家也可以根据这些标准对LED光源产品进行更加科学、合理的设计和生产。
希望未来能够建立更为统一和严格的LED光源寿命计算标准，为LED光源行业的健康发展提供有力支持。
五、 DLP LED光源寿命计算标准的实际应用在制定了DLP LED光源寿命计算标准之后，如何将这些标准有效地应用到实际生产和使用中是至关重要的。
灯具寿命是指这个灯具从开始使用到达到死亡的时间
灯具寿命是指这个灯具从开始使用到达到死亡的时间。
对于LED灯具的寿命现在各大厂家都在提光源寿命大于多少多少小时。
并算出照度均匀度。
以一个光源的正下方为点,做垂线,交行车道两边AB两点。
照度均匀度是道路照明另一个非常重要的标准。
结果：高压钠灯65.77Lux0.38。
LED光源显色性好,能很好的还原物体的实际色彩,但白光偏冷。
钠灯1、关于LED和纳灯的光效2007年LED的光源光效最好的只能达到80lm/w,国内的就更差。
再经过灯具之后实际应用光效就更低。
在那个阶段LED光源绝大部分都被用来作为指示照明和景观照明使用,并没有在像路灯照明这样的应用环境下推广。
但一些无良厂家和少数部门为了利益就硬上,导致实际应用失败。
到现在这样的厂家还依然存在。
但这并不代表LED的应用就一直是这个标准。
当年电脑还386呢,现在呢？看事物不能停留在以前的阶段,要多看看现在和未来。
现在欧司朗正常出货的kz系列光源就是112-130lm/w。
以光源功率100w的LED路灯为例：初始光通量11200lm,因为LED是单向性发光,灯具效率较高,透镜损失10%,灯具损失10%。
灯具光通量为9070lm,灯具总功率110w,所以此款LED灯的灯具光效为：82.5lm/w,纳灯光效从90-140lm/w。
但是因为是360度发光,应用到照射方向的光很少,只有30%。
必须通过反射部分非应用方向的光以达到更高的光的利用。
由于灯具的设计和成本问题,钠灯灯具效率只有40-45%。
以250w钠灯为例：初始光通量30000lm,灯具光通量13500lm。
250w钠灯实际功率300w(这个后面会说明),所以250w钠灯的光效是45lm/w。
钠灯灯具另外还有一个非常大的问题就是钠灯的照明持续性非常不好。
钠灯在工作状态下,灯具腔体内的温度要超过150度,在非工作状态下因为负压回吸进去非常多的灰尘和昆虫,大大影响钠灯的出光效果。
从以上结果看现阶段的LED灯的灯具光效要优于钠灯,随着LED技术的发展和成熟,灯具光效会再大大的提高。
LED寿命推算
大功率LED 寿命推算我们通常以光通量衰减作为LED 失效的判据，目前LED 行业内，大家基本上是以光通量衰减到初始值的70%时的工作时间作为LED 的平均工作寿命。
LED 的寿命是由其结温决定的，而结温又受LED 工作条件的影响。
所以通常我们说LED 的寿命是指某一工作条件下的工作寿命，可以通过如下公式计算：)exp(0t P P t β−=（1）式中P 0为初始光通量，P t 是LED 工作时间t 之后的光通量，β是某一工作条件下的衰退系数。
实际操作时，我们是通过老化测试来推算LED 产品的寿命的，假设在某个老化条件下老化时间t 后，LED 的光通量下降到P t ，则根据式（1）经过一些数学推导，我们可以得到该老化条件下（工作条件下）LED 的寿命L 70%：tP P L t •=)/ln(7.0ln 0%70（2）式中初始光通量P 0可由仪器测得，P t 和t 可由实验数据获得。
这样只要已知某一老化条件下的老化数据，就可以推算出该条件下LED 的寿命。
要得到LED 不同结温下的寿命，我们首先要了解衰退系数β与LED 结温T j 的关系：)/exp(0j a F kT E I −=ββ（3）式中β0为常数，E a 为激活能，k 为波耳兹曼常数(8.62×10-5ev )，I F 为工作电流，T j 为结温。
现在如果已知工作条件1（结温T j1）下的老化实验数据：老化时间t 1后光通量为P t1，以及工作条件2（结温T j2）下的老化数据：老化时间t 2后光通量为P t2，根据（2）式可以得到结温T j1下的寿命L 1和结温T j2下的寿命L 2：10111)/ln(7.0ln t P P L t •=20222)/ln(7.0ln t P P L t •=（4）然后结合（2）、（3）、（4）式，经过一系列数学推导可以得到该LED 产品的寿命L 70%与其结温T j 的关系式：111211221%70)}/1/1(/1/1)]/()ln[(exp{L T T T T I L I L I I L j j j j F F F F •−−•=（5）式中1F I 、2F I 、F I 分别为对应工作条件下LED 的工作电流，对（5）式做一些简化可得：（6）其中（7）当各个工作条件下的工作电流相同时，（7）式可简化为：（8）综上所述，已知一个工作条件（一个结温）下的老化数据，我们可以得到LED在该工作条件下的寿命（（2）式），已知两个工作条件（两个结温）下的老化数据，我们可以得到LED 任何结温下的工作寿命（（6）、（7）式）。
LED的光衰和寿命测算
LED的光衰和寿命测算一切事物都有发生、发展和消亡的过程，LED也不例外，是有一定寿命的。
早期的LED只是手电筒、台灯这类的礼品，用的时间不长，寿命问题不突出。
但是现在LED已经开始广泛地用于室外和室内的照明之中，尤其是大功率的LED路灯，其功率大、发热高、工作时间长，寿命问题就十分突出。
过去认为LED 寿命一定就是10万小时的神话似乎彻底破灭了。
那么到底问题出在哪里呢？假如不考虑电源和驱动的故障，LED的寿命表现为它的光衰，也就是时间长了，亮度就越来越暗，直到最后熄灭。
通常定义衰减30%的时间作为其寿命。
那么LED的寿命能不能预测呢？这个问题无法简单地回答，需要从头讲起。
1． LED的光衰大多数白色LED是由蓝色LED照射黄色荧光粉而得到的。
引起LED光衰的主要原因有两个，一个是蓝光LED本身的光衰，蓝光LED的光衰远比红光、黄光、绿光LED要快。
还有一个是荧光粉的光衰，荧光粉在高温下的衰减十分严重。
各种品牌的LED它的光衰是不同的。
通常LED的厂家能够给出一套标准的光衰曲线来。
例如美国Cree公司的光衰曲线就如图1所示。
图1. Cree公司的LED的光衰曲线从图中可以看出，LED的光衰是和它的结温有关，所谓结温就是半导体PN结的温度，结温越高越早出现光衰，也就是寿命越短。
从图上可以看出，假如结温为105度，亮度降至70%的寿命只有一万多小时，95度就有2万小时，而结温降低到75度，寿命就有5万小时，65度时更可以延长至9万小时。
所以延长寿命的关键就是要降低结温。
不过这些数据只适合于Cree的LED。
并不适合于其他公司的LED。
例如Lumiled 公司的LuxeonK2的光衰曲线就如图2所示。
图2. Lumiled 公司的LuxeonK2的光衰曲线当结温从115℃提高到135℃，就会使寿命从50,000小时降低到20,000小时。
其他各家公司的光衰曲线应当可以向原厂索取。
2．如何才能延长LED的寿命由图中可以得出结论，要延长其寿命的关键是要降低其结温。

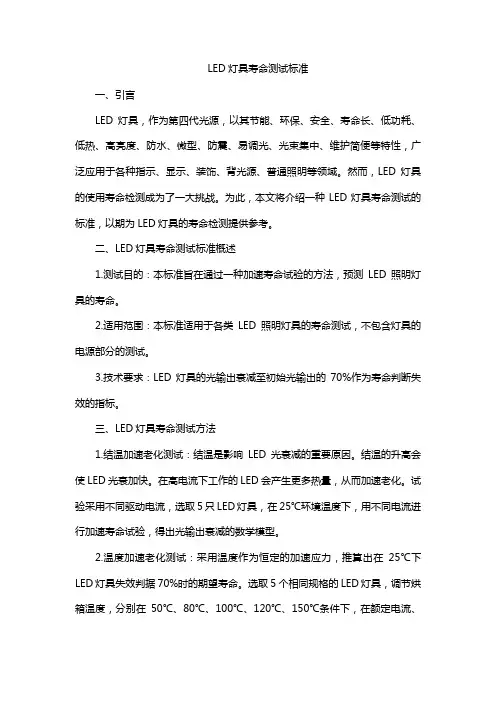

led灯具寿命测试标准
LED灯具寿命测试标准一、引言LED灯具，作为第四代光源，以其节能、环保、安全、寿命长、低功耗、低热、高亮度、防水、微型、防震、易调光、光束集中、维护简便等特性，广泛应用于各种指示、显示、装饰、背光源、普通照明等领域。
然而，LED灯具的使用寿命检测成为了一大挑战。
为此，本文将介绍一种LED灯具寿命测试的标准，以期为LED灯具的寿命检测提供参考。
二、LED灯具寿命测试标准概述1.测试目的：本标准旨在通过一种加速寿命试验的方法，预测LED照明灯具的寿命。
2.适用范围：本标准适用于各类LED照明灯具的寿命测试，不包含灯具的电源部分的测试。
3.技术要求：LED灯具的光输出衰减至初始光输出的70%作为寿命判断失效的指标。
三、LED灯具寿命测试方法1.结温加速老化测试：结温是影响LED光衰减的重要原因。
结温的升高会使LED光衰加快。
在高电流下工作的LED会产生更多热量，从而加速老化。
试验采用不同驱动电流，选取5只LED灯具，在25℃环境温度下，用不同电流进行加速寿命试验，得出光输出衰减的数学模型。
2.温度加速老化测试：采用温度作为恒定的加速应力，推算出在25℃下LED灯具失效判据70%时的期望寿命。
选取5个相同规格的LED灯具，调节烘箱温度，分别在50℃、80℃、100℃、120℃、150℃条件下，在额定电流、恒流条件下作为恒定加速的条件。
记录5组LED可靠性试验过程的所有参数：光输出（照度或光强或光通量）、试验时间、电流、功率、结温等。
四、总结通过以上介绍，我们可以了解到LED灯具寿命测试的标准和方法。
这些方法在一定程度上可以预测LED灯具的使用寿命，为LED灯具的质量和可靠性提供了保障。
然而，LED灯具的使用寿命还受到许多其他因素的影响，如材料质量、工艺水平、使用环境等。
因此，在实际应用中，还需结合具体情况，综合考虑这些因素，以更准确地评估LED灯具的使用寿命。
随着LED照明技术的不断发展和市场需求的日益增长，LED灯具的寿命测试标准将不断完善和提高。
关于LED电源寿命的推算方法
Lx Lr 2
Lx：铝电解的实际工作寿命；
(To Tx ) 10
2
1( Ix Io ) 2 K
Lr：铝电解在额定温度（通常为 105℃）和额定纹波下工作的标称寿命； To：铝电解的最高允许使用温度（通常为 105℃） ； Tx：铝电解在实际电路工作中本体外壳的温度； Ix：电解电容纹波电流的实测有效值； Io：在最高工作温度条件下铝电解最大所能承受的交流纹波电流有效值； K：温升加速系数等于 10－【6×（Tx－75℃）÷30】 ，当 Tx≤75℃时，K 值取 10。 注：以上计算公式仅对于在额定纹波电流范围内的计算。 三、红宝石（Rubycon）提供的铝电解电容寿命的参考推算公式如下：
Lx Lr 2
Lx：铝电解的实际工作寿命；
( To Tx ) 10
2
( To -Tx ) 5
Lr：铝电解在额定温度（通常为 105℃）和额定纹波下工作的标称寿命； To：铝电解的最高允许使用温度（通常为 105℃） ； Tx：铝电解在实际电路工作中本体外壳的温度； △To：额定纹波电流加载时候，铝电解的自温升： △To=5 for 105℃、125℃ Cap； △To=10 for some of 85℃ Cap； △Tx：实际纹波电流情况下，铝电解的自温升△Tx 推算公式如下：
那么，Ta、Tx、Tj 及 To 之间到底存在什么样的关系呢？ 首先，Ta 指的是一个温度范围，比如 Rubycon 的 BXA 系列电解的 Ta 是（-25℃～105℃） ； 其次，To 就是最高的 Ta，即 105℃，而 Tj 就是加载额定的纹波电流，在 To 的温度下铝电解 内部的电解液温度，一般而言，额定纹波下发热基本上是 5℃，即自温升； 所以，Tj 一般是 110℃，这也是铝电解额定允许的最高温度，超过这个温度，铝电解液就有可 能发生化学反应，寿命急剧减少，这是我们应该把握最核心的温度，就像二极管的结温一样。 那么，Tx 这个铝电解壳体外表温度有什么存在的意义呢？因为 Tj 温度不好测量，而 Tj=Tx× α，α直接与铝电解直径 D 相关，而铝电解的壳体外表温度我们很容易就可以测试得到。因为铝电 解外表有一层环氧树脂包裹，为了测试数据的准确性，我们一般要求刮开一道小口，然后再贴上超 薄的胶布，再布温度探头测试，注意切不可直接把温度测试点直接布在顶部而没有绝缘措施，因为 铝电解的外壳跟负端之间仅隔着一层带电解液的隔离纸，并不是绝缘的，有一定的阻值，通电情况 下会影响测量数据的准确性。 前面已经说了，影响铝电解寿命的有两大要素，一是环境温度，二是纹波电流，我们已经对温 度做了相应的了解，下面就对纹波电流也来认识一下： Io：额定纹波电流； Ix：实际纹波电流；
LED灯具寿命推算
LM-80 For ENERGY STAR : LED元件流明维持率验证LED灯具相较传统照明的优点为其高效能/长寿命，目前各家LED厂积极导入产品进入LED灯具照明市场，但消费者实际使用后的观感却是LED灯具似乎未如想像中的长效能，经过半年的使用就可发现色温/亮度不均匀的问题，且其价格尚未能贴近消费者的期望，因此大多数消费者仍停留在观望的阶段。
根究其原因在于目前的LED寿命预估并未有一套标准可让厂商遵循，LED灯具厂与LED元件厂的实验方式也不一致。
LED元件厂量测方式:为了让LED元件维持在Ta(Ambient Temperature)=Tj(Junction Temperature)=25℃的温度下工作，LED元件在未加散热片并使用脉波方式进行寿命实验，因此一般在规格书上可见到其效能数据的温度是Tj=25℃。
LED灯具厂量测方式:LED灯具为成品，寿命实验则是使用定电压/定电流的方式进行，但LED灯具内包含电源供应器/灯罩/散热片，且LED灯具为多颗LED元件所组成，因此实际的LED元件的工作温度高于实验的环境温度Ta=25℃(Tj>Ta)。
LED的寿命与其使用温度成反比，因此若LED灯具厂直接采用LED元件的寿命数值作为规格时，消费者看到规格与实际使用的落差也就因此产生。
有鑑于此美国能源部(DOE)下的环境保护局(EPA)所颁发的能源之星(ENERGY STAR)提出了LED固态照明灯具的验证方式，其内容中表示若要取得其LED固态照明灯具的认证须检附五项资料:1、依照IESNA LM-79实验方法产出的光度测试报告2、依照IESNA LM-79实验方法产出的积分球输出测试报告3、流明维持率:选项一: LED元件性能.依照IESNA LM-80实验方法产出的LED元件测试报告.提供LED灯具的ISTMT(LED元件原位置温度测试)报告选项二: LED灯具性能.依照IESNA LM-79实验方式产出的6,000小时测试报告.4、电源供应器.提供LED灯具的TMPPS(原位置电源供应器温度测试)报告.5、保固方式在流明维持率的选项一中需要进行两项的数据实验，其目的就是要以LED元件的LM-80各项温度实验报告推算LED灯具的寿命，如此便可解决元件与灯具不同温度所对应的寿命问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED寿命推算方法
一、推算依据：阿仑尼乌斯模型
1、P=P0exp(-βt)
2、β=β 0 IFexp(-Ea/KTj)
式中：P0为初试光通量。
P为加温加电后的光通量；β为某一温度的衰退系数。
t为某一温度下的加电工作时间；
β0为常数；Ea为激活能；K为波耳兹曼常数；IF为工作电流；T j为结温：
二、由千小时光衰推断寿命
假定1000小时光衰光衰率为ｎ％，
由公式1可得50%光衰公式：t=1000*ln0.5/ln(1-ｎ％）
由公式1可得30%光衰公式：t=1000*ln0.7/ln(1-ｎ％）
项目 千小时光衰 50％光衰寿命（h) 30％光衰寿命（h)
（1）85摄氏度 8% 8312.950414 4277.62127
（2）70摄氏度 3% 22756.57306 11709.922
三、推算其它温度下LED寿命（以上温度指LED灯底部与电路板接触处表面温度，
在散热条件充分时即为环境温度，350mA使用时结温比环境温度高15摄氏度）
假定已知某种LED温度T1（摄氏度）时的寿命为t1,温度T2（摄氏度）时的寿命为t2
由公式2可得温度T3条件下的寿命t3为：
t3=t1*exp(ln(t2/t1)/(1/(T2+15+273)-1/(T1+15+273))*(1/(T3+15+273)-1/(T1+15+273))) 项目 85摄氏度寿命（h) 70摄氏度寿命（h) 50摄氏度寿命（h) 25摄氏度寿命（h) 50％光衰 8312.950414 22756.57306 100144.3113 833055.6622 30％光衰 4277.62127 11709.922 51531.576 428668.0953。
