卡罗拉VVT的原理及故障检修
卡罗拉vvt轮磨损原因

卡罗拉vvt轮磨损原因
机油压力不足:VVT轮需要机油压力来推动其调节,如果机油压力不足,就无法推动VVT 轮达到指定位置,从而导致VVT轮磨损。
这可能是由于机油泵故障、机油滤清器堵塞或机油管道泄漏等原因造成的。
链条组件过度磨损:正时链条或链条组件在长时间使用后可能会磨损,这可能导致正时偏差,使VVT轮无法正常工作,进而造成磨损。
这种磨损可能是由于链条张紧器失效、链条伸长或链轮齿磨损等原因引起的。
电磁阀发卡:VVT轮的调节是通过电磁阀控制机油压力来实现的。
如果电磁阀发卡,不能打开调节油道,VVT轮就无法得到适当的机油压力,从而导致磨损。
这可能是由于电磁阀内部故障、电路问题或控制单元故障等原因造成的。
凸轮轴调节器发卡:凸轮轴调节器是VVT轮的一个重要组成部分,如果它发卡或被机油中的杂质堵塞,就不能被机油压力推动,从而导致VVT轮磨损。
这可能是由于调节器内部故障、机油清洁度不足或杂质过多等原因造成的。
使用低质量零部件:如果使用了低质量或次品零部件,可能会导致VVT轮在运行过程中出现异常磨损。
因此,应该始终使用制造商建议的零部件,以确保VVT轮的正常运行和长寿命。
为了避免VVT轮的磨损,应该定期检查和更换机油、机油滤清器和链条等易损件,保持发动机的正常运行。
同时,使用高质量的零部件和合适的机油也是非常重要的。
如果发现VVT轮出现异常磨损,应及时进行检查和维修。

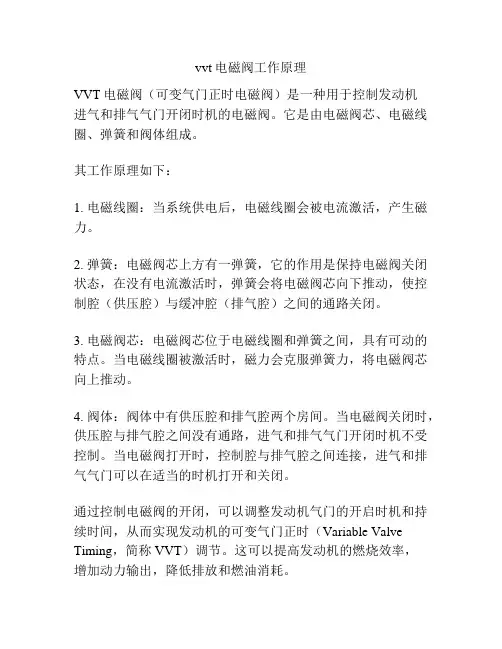

vvt电磁阀工作原理

vvt电磁阀工作原理
VVT电磁阀(可变气门正时电磁阀)是一种用于控制发动机
进气和排气气门开闭时机的电磁阀。
它是由电磁阀芯、电磁线圈、弹簧和阀体组成。
其工作原理如下:
1. 电磁线圈:当系统供电后,电磁线圈会被电流激活,产生磁力。
2. 弹簧:电磁阀芯上方有一弹簧,它的作用是保持电磁阀关闭状态,在没有电流激活时,弹簧会将电磁阀芯向下推动,使控制腔(供压腔)与缓冲腔(排气腔)之间的通路关闭。
3. 电磁阀芯:电磁阀芯位于电磁线圈和弹簧之间,具有可动的特点。
当电磁线圈被激活时,磁力会克服弹簧力,将电磁阀芯向上推动。
4. 阀体:阀体中有供压腔和排气腔两个房间。
当电磁阀关闭时,供压腔与排气腔之间没有通路,进气和排气气门开闭时机不受控制。
当电磁阀打开时,控制腔与排气腔之间连接,进气和排气气门可以在适当的时机打开和关闭。
通过控制电磁阀的开闭,可以调整发动机气门的开启时机和持续时间,从而实现发动机的可变气门正时(Variable Valve Timing,简称VVT)调节。
这可以提高发动机的燃烧效率,
增加动力输出,降低排放和燃油消耗。
浅谈丰田卡罗拉轿车VVT-i控制电路故障诊断与排除

执 行 器 电路 ( B) 故 障 诊 断 流 程 图 进 行 故 障诊 断与排 除 。
1 . 检 查零部件 安 装状态 目视 检 查 各 与 代 码 相 关 的 传 感 器、 执 行 器 的 线 束 或 连 接 器 状 态 是 否 正常 , 经 检 查 没 发 现 问题 。
2 . 使 用智 能 检测 仪 ( 操 作 凸 轮 轴
l无法移
值 制 查 黧 正 : 阀 凸 常 总 轮 。 成 2 轴 ) 移 正 动 时 状 机 油 态 控 检 l L — — 检 机 查 油 — 线 控 — 柬 制 — 和 阀 连 — 至 接 E — C 器 M — ) ( — 凸 轮 — 轴 — 一 正 — 时 — _ - J l I 异 常 . 1 l 维 或 修 连 或 授 更 器 换 线 束 l I E l I — 更
占空 比信 号 , 1 2 3号 端 子 连 接 2号 端
S y s t e m ( B a n k 1) 。打 开 空 调 , 并 发 动
机 冷却 液温 度应 为 3 0 。 C 时 进 行 主 动
1 . 进 气 凸 轮 轴 正 时控 制 阀 电路 及 技 术 参 数 :如 图 2所 示 ,发 动 机
1 . 进 气 凸 轮 轴 正 时 机 油 控 制 阀 电路 断 路 或 短 路 ; 2 . 进 气 凸 轮 轴 正 时 机 油 控 制 阀
失效 ;
3 . E C M损坏。 5 K、 故障诊 断 与排除
ECM
根据 图 4 P 0 01 0凸轮 位 置 “ A”
图 2 进气凸轮轴正时控制阀电路
图 3 排气 凸轮轴正时控制阀电路 少 。可 变 气 门 正 时 ( vvT — i ) 系 统 结 构
卡罗拉汽车发动机双VVT_i系统故障诊断与排除

卡罗拉汽车发动机双VVT -i 系统故障诊断与排除秦兴顺(四川交通职业技术学院汽车工程系,四川成都 611130)摘 要:与固定配气正时相比,智能可变配气正时系统VV T -i 可以在发动机整个工作范围内的转速和负荷下提供最佳进、排气门开启与关闭时刻,从而较好地满足发动机各工况下的动力性、经济性及废气排放要求。
文中介绍了丰田卡罗拉汽车双VV T -i 系统的结构、原理及故障诊断与排除方法。
关键词:汽车;可变配气正时;故障诊断;双VV T -i 系统中图分类号:U472.4 文献标识码:B 文章编号:1671-2668(2009)01-0020-04 传统发动机的配气正时是固定不变的,仅在某一转速下使发动机的充气效率达到最佳。
目前,丰田汽车普遍采用可变配气正时系统(VV T -i )。
08款丰田卡罗拉汽车装备双VV T -i 系统,该系统的特点是发动机ECU 可根据发动机的转速、负荷、温度状态及车速信号发出控制指令,通过油压来推动进、排气凸轮轴相对于正时链条转动一个角度以获得最佳配气正时,从而在所有转速范围内增大扭矩、提高燃油经济性并减少废气排放。
1 双VVT -i 系统结构原理1.1 主要元件的结构如图1所示,丰田卡罗拉汽车双VV T -i 系统主要由曲轴位置传感器、空气流量计、节气门位置传感器、进气凸轮轴位置传感器、排气凸轮轴位置传感器、水温传感器、车速传感器、ECU 、进气凸轮轴正时机油控制阀、排气凸轮轴正时机油控制阀和进、排气VV T -i 控制器等组成。
图1 丰田卡罗拉汽车双VVT -i 系统的组成示意图1.1.1 VV T -i 控制器丰田汽车的VV T -i 控制器根据原理不同,可分为叶片式和螺旋齿套式。
卡罗拉汽车采用叶片式控制器,其基本组成包括壳体、链轮、叶片和锁销组件。
图2所示为进气凸轮轴上的控制器。
图2 进气凸轮轴上的VVT -i 控制器VV T -i 控制器壳体内加工有4个叶片槽,叶片固定在凸轮轴上嵌装在叶片槽内,叶片的宽度小于壳体内圆上的叶片槽宽度,与壳体装配后叶片可在壳体的叶片槽内来回转动。
丰田卡罗拉VVT—i系统构造及故障检修

丰田卡罗拉VVT—i系统构造及故障检修作者:谢立果来源:《科技视界》2014年第01期【摘要】丰田卡罗拉汽车搭载了丰田1ZR-FE双VVT-i发动机,VVT-i系统能够根据驾驶员的操作状态适时的改变发动机进排气门的开启及关闭时刻,提供各种转速下的最佳气门正时,提高了进气效率,实现了低、中转速范围内扭矩的充分输出,保证了各个工况下都能得到足够的动力表现,为汽车带来了优异的性能表现、出色的燃油经济性、舒适性和低排放。
本文重点介绍丰田卡罗拉VVT-i 系统的结构、工作原理及故障检修,为广大汽车维修人员和汽车职业教育者提供有效的技术支持。
【关键词】VVT-i系统;构造;故障;检修传统发动机的配气正时是固定不变的,仅在某一转速下使发动机的充气效率达到最佳,目前,丰田汽车发动机普遍采用了VVT-i系统。
VVT-i是Variable Valve Timing-intelligent的缩写,它代表的含义就是智能正时可变气门控制系统。
VVT-i系统的特点是发动机ECU可根据发动机的转速、负荷、温度状态及车速信号发出控制指令,通过油压来推动进、排气凸轮轴相对正时链条转动一个角度以获得最佳配气正时,从而在所有转速范围内增大扭矩、提高燃油经济性并减少废气排放。
丰田卡罗拉搭载了丰田1ZR-FE双VVT-i发动机,发动机ECU 根据发动机转速传感器、空气流量计、节气门位置传感器和水温传感器等信号,计算各种行驶状况下的最佳气门正时,同时控制凸轮轴正时机油控制阀,通过机油压力来改变凸轮轴相对曲轴的位置。
此外,发动机ECU利用来自凸轮轴位置传感器和曲轴位置传感器的信号检测实际气门正时,以提供反馈信号来修正实际气门正时,这样VVT-i系统可将进气和排气凸轮轴分别控制在55度和40度(曲轴转角)范围内,以提供适合发动机运转的最佳气门正时,从而增大所有转速范围内的扭矩,提高燃油经济性并减少废气排放。
1 VVT-i系统构造VVT-i系统由传感器、ECU和凸轮轴液压控制阀、控制器等部分组成,如图1所示。

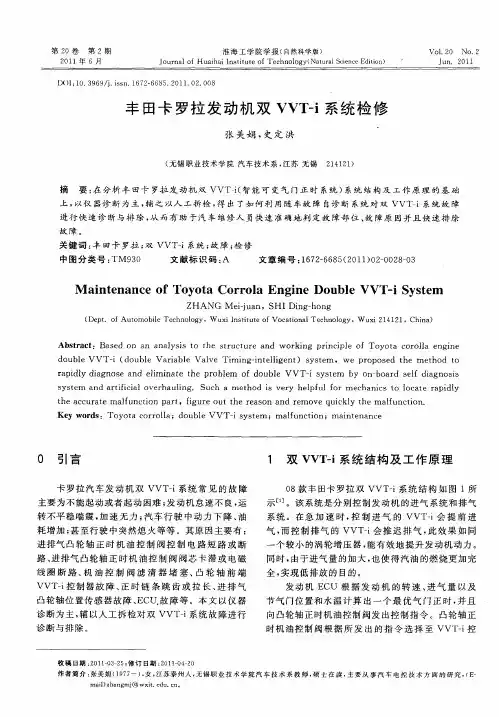

丰田卡罗拉发动机双VVT-i系统检修

关 键 词 : 田 卡 罗拉 ; VVT i 丰 双 — 系统 ; 障 ; 修 故 检
中图分 类号 : M9 0 T 3
文献标 识码 : A
文章 编号 :6 26 8 ( 0 1 0 —0 80 1 7 —6 5 2 1 ) 20 2 — 3
M a nt n n e o y t r o a Eng ne Do bl i e a c f To o a Co r l i u e VVT— y t m iS s e
t e a c r t lu c i n p r ,fg r u h e s n a d r m o e q ik y t em a f n to . h c u a e ma f n t a t i u e o tt e r a o n e v u c l h l c i n o u
21 O 1年 6月
J n 01 u .2 l
丰 田 卡 罗 拉 发 动 机 双 VV — 系 统 检 修 Ti
张 美 娟 , 定 洪 史
( 无锡 职业 技 术 学 院 汽 车 技 术 系 . 江苏 罗拉 发 动机双 VVT i智 能可 变气 门正 时 系统 ) — ( 系统 结构及 工作 原 理 的基 础
第 2 O卷
第 2期
淮 海 工学 院学 报 ( 自然科学版)
J ur lofH uaha ns iu eofT e h l gy Nau a ce c iin) o na i iI tt t c no o ( t r lS in eEd t o
V0 . 0 NO 2 12 .
转不平 稳 喘震 , 速无 力 ; 车 行驶 中动 力 下 降 、 加 汽 油 耗增加 ; 至行驶 中突然熄 火等 等 。其 原 因主要有 : 甚
丰田 卡罗拉 2023款 1.2t双引擎工作原理

丰田卡罗拉 2023款 1.2t双引擎工作原理
丰田2023款卡罗拉1.2T双引擎车型搭载的是一台1.2T涡轮增压发动机,这款发动机被丰田称为9NR/8NR,是丰田首次在中国市场推出的涡轮增压发动机。
它采用了VVT-iW可变气门正时技术,能够在各种不同的转速下提供最佳的燃烧效率和动力输出。
此款发动机的主要特点包括:
1. 采用水冷中冷器设计,可以最小化涡轮增压后的进气容积,从而提高了发动机的效率和响应速度。
2. 进气系统的体积被最小化,稳压腔的容积减小到1.1L,这使得其单位排量稳压腔容积成为丰田发动机中最小的。
然而,虽然新卡罗拉的某些车型搭载了丰田最新四代变速箱,但1.2T车型并没有采用这一技术,而是使用了前一代的变速箱技术。
这也意味着,消费者在选择车型时需要根据自己的需求权衡不同的技术配置。
基于丰田卡罗拉车型的VVT-i系统构造及故障检修

基于丰田卡罗拉车型的VVT-i系统构造及故障检修摘要:丰田卡罗拉汽车市场保有量较大,其搭载了丰田1ZR-FE 双VVT-i 发动机,此技术能够根据不同路况适时改变发动机气门的开闭时刻,提高汽车发动机动力性、经济性但却能降低污染物的排放。
本文重点介绍丰田卡罗拉VVT-i 系统的结构、工作原理及故障检修,为汽车教育工作者及维修人员提供技术支持。
关键词:VVT-i系统构造故障检修科技的不断进步,发动机的构造已非常成熟,若发动机在原有基础上的改进与研发则牵动着发动机的发展。
配气机构作为发动机两大机构五大系统中的一部分,它的地位显得非常重要。
VVT-i系统是丰田公司典型的可变气门正时。
ECU 可根据发动机传感器的不同的信号发出控制指令,通过调节油路中的油压来改变正时,改变扭矩,从而及提高发动机动力及燃油经济性,进一步降低污染物的排放。
1.VVT- i的结构VVT—i系统和发动机其他电控系统类似,主要有传感器、ECU、执行器三部分所组成。
其中传感器为发动机上常见的基础传感器,执行器主要由控制器和凸轮轴正时机油控制阀。
1.1 VVT-i 控制器VVT-i 控制器是该系统的核心,主要由控制器外壳、叶轮、锁销等组成。
叶片与凸轮轴是固定的,而外壳与叶片是可以相对活动的。
控制器内的4 个叶片,将壳体分成提前室和滞后室。
控制阀能控制提前室和延迟室的机油压力,推动叶片相对壳体转动,从而改变配气相位。
发动机停止时,机油没有压力,进气侧凸轮轴被锁销固定在最延迟端。
发动机起动后,机油产生压力,克服弹簧的作用推动锁销复位使叶片转动。
1.2 凸轮轴正时机油控制阀凸轮轴机油控制阀是用来控制油压的,发动机缸盖上各装有进气侧和排气侧凸轮轴正时机油控制阀,主要有柱塞、线圈等组成。
其根据发动机ECU 的占空比来控制滑阀,从而来改变油道压力。
通过油压来控制VVT-i 控制器的提前侧或延迟侧。
2. VVT-i 系统工作原理当该系统工作时,ECU根据发动机上的基础传感器,例如空气流量计、节气门位置传感器及曲轴位置传感器等传来的信号进行收集及分析,然后发出对叶轮正时的控制指令,最后执行器电磁阀根据ECU的控制信号来推动滑阀动作。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
卡罗拉可变气门正时系统的原理及故障诊断前言1ZR-FE发动机是丰田汽车公司新开发的机型,直列4缸1.6升的气缸排量,顶置双凸轮轴(DOHC)16气门、Dual VVT-i,DIS和ETSC-i电控系统,最大功率为90kw。
Dual VVT-i(智能可变气门正时)技术是这一款车的一大技术亮点。
我们知道,发动机的配气正时对其动力性、经济性及排气污染都有重要的影响。
最佳的配气正时应使发动机在很短的换气时间内充入最多的新鲜空气(可燃混合气),并使排气阻力最小,废气残留量最少。
废气残留量最少,发动机转速变化时,由于气流的速度和进排气门早开迟闭绝对时间都发生了变化,因此,其最佳的配气相位角也应随之变化。
而众所周知,一般的四行程发动机它的气门开闭由固定加工成型的凸轮轴启动,进排气门的开闭角度固定不变。
亦即意味着该型发动机从设计开始就宣布了它只能在某一转速范围下处于最佳状的配气相位,获得最佳的燃油经济性、动力性和最少的排放污染。
(而其他转速范围内的动力性、经济性和排放污染都不是最佳状态)而无法兼顾低转速与高转速时动力的需求。
丰田可变气门正时系统Dual VVT-i正是为了满足发动机在多种工况对配气的需要及满足发动机在各种转速工况下均能平顺地输出强劲的动力要求。
它通过电控系统对进排气门的开启时间进行调节,通过在不同转速下为车辆匹配更合理的气门开启或关闭,来增加车辆扭矩输出的均衡性,提高发动机功率并降低车辆的油耗。
在发动机转速不同时,让凸轮轴与链轮之间亦有着不同的角度,进而让进排气门在不同的时机开启关闭,达到可变气门正时的目的。
进而可让发动机在各转速区域时,均能有充足而适当的混合气供应,以输出充沛的动力。
从而提高发动机在所有转速范围内的动力性、燃油经济性,降低尾气的排放。
一、配气相位对发动机性能的影响四行发动机在工作过程中,吸入新鲜空气排出高温废气。
一般的车用汽油发动机。
以3000r/min为例,每一个工作循环的进排气过程只有0.01s,在这极短的时间内,被吸入的混合气愈多,废气排放愈干净彻底。
发动机的动力性和经济性就会下降,由此可见,发动机的功率和扭矩主要取决于吸入的空气量的多少和换气质量的好坏。
众所周知空气具有质量,也具有一定的惯性。
进排气门的打开与关闭,受结构材料与机械运动的影响,只能以平滑曲线的运动方式打开和关闭,而不可能实现理想状态下的在活塞一到上止点进气门就迅速全开,排气门则迅速全关和活图1:配气相位图塞一到下止点进气门就迅速全关闭,排气门迅速全打开的方波形工作方式。
因此,一般发动机都会采用如图1所示的配气相位,进排气都提前开启和滞后关闭。
力求达到进入最多的新鲜空气和彻底排出燃烧后的废气。
普通的发动机在使用过程中,配气定时是不能改变的,充气效率在某一转速下达到最大值。
我们可以通过改变进气门的迟闭角以改变冲气效率随转速变化的趋势。
用来调整发动机转矩特性,以满足不同的使用要求。
从配气相位图中可以看出,存在一个进气门和排气门同时打开的时刻,即“气门重叠”。
这样就有可能造成废气倒流。
这种现象在发动机转速低于1000r/min的怠速工况最明显,有研究表明。
怠速工作下的“重叠阶段”时间是中等速度工作条件的7倍。
这容易造成怠速工作不顺畅。
振动过大,功率下降等现象。
尤其是采用四气门的发动机,由于“帘区”值大,“重叠阶段”更容易造成怠速运转不畅顺的现象。
而且采用Dual VVT-i这种机构之后,废气再循环系统就没有必要了,因为它可以进行内部排气再循环控制。
二、Dual VVT-i结构组成该系统的结构组成如图2所示。
机械部分主要由进排气VVT-i执行器构成,电气部分则由进排气凸轮轴传感器和进排气气门正时机油控制阀组成。
VVT-i控制器可调整凸轮轴转角气门正时,凸轮轴正时机油控制阀是控制油压的。
正时链驱动VVT-i控制器外壳的链轮。
图2 卡罗拉Dual VVT-i发动机基本构成1.VVT-i控制器VVT-i控制器的内部结构如图3所示,主要由控制器外壳、叶轮、锁止销、叶轮回位弹簧、端盖及螺栓等组成。
叶轮与凸轮轴是固定的,即为“硬连接”,而控制器外壳与叶轮之间不是硬连接,它们之间可以有相对运动。
这一相对运动是由气门正时提前室和滞后室的容积决定,显然容积改变即改变了叶轮与控制器外壳之间的相对角度,也就改变了气门的配气相位。
因此,当提前室容积增大,滞后室容积减小,叶轮相对于控制器外壳的转动方向与外壳的转动方向相同,则凸轮轴的相位也就提早,反之亦然。
回位弹簧的作用(如图3右所示)是使叶轮回到最滞后的位置,这一位置是发动机停止运转位置,此时提前室容积最小,锁止销在弹簧力作用下被推入控制器外壳的销孔内,于是外壳与叶轮处于“硬连接”,这有利于发动机正常启动;当发动机启动后,由于系统建立了油压,锁止销在油压的作用下使弹簧被压缩,随之锁止销从控制器外壳销孔内脱出,于是外壳与叶轮之间就可以有相对运动,从而实现对提前室和滞后室容积的控制,以实现对凸轮轴相位进行实时智能调节。
图3 VVT-i控制器的内部结构简图2.凸轮轴正时机油控制阀(OCV)如右图凸轮轴正时机油控制阀(OCV)是根据发动机ECU输出的占空比电流量,控制滑阀的位置和分配用于vvt-i控制器流到提前侧或延迟侧的油压与通道,VVT-i控制器则应用油压使凸轮轴旋转到提前、延迟或保持气门正时所该处的位置。
三、丰田Dual VVT-i工作原理图4Dual VVT-i控制系统组成Dual VVT-i控制系统组成如图4所示,双VVT-i有两个凸轮轴位置传感器和两个凸轮轴正时液压控制阀。
发动机ECU储存了最佳气门正时参数值,依据曲轴位置传感器、空气流量计和节气门位置传感器的信号与预定参数值进行对比计算,计算出修正参数并发出指令到控制凸轮轴正时液压控制阀(如图5),控制阀根据ECU指令控制机油槽阀的位置,也就是改变液压流量,把提前、滞后、保持不变等信号指令选择输送至VVT-i控制器的不同油道上。
压力油在滑阀的控制下有两个方向的流动,一个方向是使提前室容积增加、滞后室容积减小(如图6中红色箭头方向),另一个方向是提前室容积减小、滞后室容积增加(如图6中蓝色箭头方向),前者配气相位提早,后者配气相位推迟。
当ECU判断不需要调整配气相位时,滑阀处于中间状态,即压力油不流动,提前室与滞后室容积不变,凸轮轴相位也不变。
由于各种原因,VVT-i控制器对凸轮轴的控制不一定准确地把凸轮轴位置调整到与气门相应的理想位置。
因此,凸轮轴位置传感器的作用就是检测凸轮轴的实际位置,并把这一位置信号反馈给ECU,对目标叶轮正时进行控制,使凸轮轴的位置精确地处于理想的相位。
与此同时,ECU还把水温传感器和车速传感器信号作为修正信号,也对目标叶轮进行修正控制(如图5),以根据发动机工作状态实时地对正时相位进行调整。
图5 Dual VVT-i系统控制原理图图6Dual VVT-i系统液压控制原理图五、故障实例:故障1:一辆2007年款一汽丰田卡罗拉GL轿车,配备1ZR-FE 发动机,行使了4.6万公里。
据用户反映,该车最近一个月来频繁出现着车困难的故障,早上要打好几次马达才能着车,即使能着车,怠速也很不稳定,抖动得很厉害,最近还出现了热车熄了车马上再着车,转速会慢慢提高到2800r/min,降不下来,得熄火等个10多分钟后再着车。
检查分析:接车后,车间维修人员首先进行故障现象检验,确实如用户反映的那样,要打好几次马达才能着车,而且发动机抖动得非常厉害,象要熄火,废气也很难闻,呛眼呛鼻。
检查发动机故障灯(MIL)在发动机运转时能熄灭。
在询问确认用户还没有做过油电路保养后,修理工对该车进行了油电路保养,清洗了节气门、喷油嘴,更换了汽油滤清器,但是故障依旧。
引起发动机难着车的可能故障原因包括:水温传感器信号不良,汽油喷射压力不足、喷油嘴泄露,电子节气门电机控制不良,进气门积炭过多等。
本着从易到难的程序,对该车进行故障排查:1)把水温传感器从车上拆下,测量室温(约25℃)时,阻值为2.4KΩ。
把水温传感器泡到开水里进一步测量,温度约93℃时,阻值为220Ω,并且在水温下降的过程中,测得传感器阻值逐渐上升,说明水温传感器元件正常。
进一步测量水温传感器与发动机ECU端子THW和ETHW之间的连接线阻值,两根导线的阻值都小于1Ω,也正常,至此可以排除水温传感器的故障。
2)在燃油管接上燃油压力表,打马达着车,油压能迅速建立到280Kpa,熄车10分钟后再检查,还能保持在240Kpa,大于标准要求的220Kpa。
油泵和燃油压力也没有问题了。
这么新的汽车,喷油嘴出现泄露的可能性也不大。
3)现在国家的汽油出厂标准提高了,根据我对其他发动机大修的拆检经验,电喷发动机的气门积炭在行使了15万Km到20万Km时,也仅有2~3mm厚,甚至更少。
对于才行使了4.6万Km的1ZR-FE 电喷发动机来说,气门积炭也不会多到引起发动机起动困难的程度。
4)经过初步的排查,重点放到了电子节气门单元上。
由于前期已经对节气门单元进行了清洗,重点对电子节气门单元与发动机ECU之间的连接线进行测量,阻值都小于1Ω,符合标准。
最后,把电子节气门单元接上接插头,让一同事在驾驶室内打开钥匙,慢踩油门踏板,观察到节气门活叶转动灵活,反应灵敏,没有发现异常。
一般常见的会引起发动机起动困难的原因已经排查了一遍,都未能发现异常。
还会是什么原因引起的呢?这时,车间里的一台配置5S-FE发动机的97款佳美轿车引起了我的注意。
该车刚大修完,正在着车调试,但开始时无论怎么调试,发动机都是非常抖动,最后检查正时,发现正时皮带错装了两个齿位。
笔者眼前一亮,莫非这卡罗拉的问题也出现在正时上?该车使用正时链条驱动凸轮轴,新车至今还没有拆换过正时链条,出现跳齿的可能几乎为零。
但是该车采用了丰田的Dual VVT-i 可变气门正时技术,又使得气门正时产生变化变得非常可能。
1ZR-FE 发动机的配气相位如下图:从上图中可以看出,进气门打开是在1°~56°BTDC,关闭是65°~10°ABDC;排气门打开是在51°~11°BBDC,关闭是3°~43°ATDC。
也就是进气凸轮轴可以在66°的范围内变化,排气凸轮轴也可以在54°范围内变化。
如此大的变化范围可以相当于正时跳动了5~6个齿了。
控制气门正时变化的是气门正时机油控制阀和VVT-i控制器。
把进气侧气门正时机油控制阀拆下来检查,测量两端子之间的电阻为7.2Ω,在6.9Ω~7.9Ω之间,正常,按右图所示方法给控制阀通电,发现阀芯被机油积炭卡住不能自由移动。
问题应该就是出现在这里了。
用清洗剂把阀芯清洗干净,用机油润滑,再通电检查,阀芯可以自由移动,恢复正常。
