• Ti-Ni合金中有三种金属化合物：Ti2Ni，TiNi和TiNi3 • 近等原子比的Ti-Ni 合金是最早得到应用的一种记忆合金。 由于其具有优异的形状忆效应、高的耐热性、耐蚀性、高 的强度以及其他合金无法比拟的热疲劳性与良好的生物相 容性以及高阻尼特性等，因而得到广泛的应用。 •
• Ti-Ni 记忆合金的相变温度对成分最敏感，含Ni量每增加 0.1%，就会引起相变温度降低10℃，添加的第三元素对
非热弹性马氏体相变 非热弹性马氏体的热滞后现象严重，连续冷却中不断形成 马氏体，而且每个马氏体片都是以极快的速率长到最后大小， 马氏体量由成核率和马氏体片的大小来确定，与马氏体片的生 长速率无关。
热弹性马氏体相变
热弹性马氏体相变，相变温度滞后很小，马氏体相和母相
间保持着弹性平衡。马氏体片可随着（温度或外应力）驱动 力的改变而反复发生长大或缩小。具有这种特征的马氏体称 为“热弹性马氏体” 。 具有热弹性马氏体转变的合金会产生“超弹性”和“形状
Ti-Ni 合金相变温度的影响也很大。
优缺点
• 具有丰富的相变现象、优异的形状记忆和超弹性性能、良 好的力学性能、耐腐蚀性、生物相容性以及高阻尼特性； • 研究最全面、记忆性好、实用性强的形状记忆合金材料， 是目前应用最为广泛的形状记忆材料； • 缺点：制造过程较复杂，价格较昂贵。
铜系形状记忆合金 与Ti-Ni合金相比，Cu-Zn-Al制造加工容易，价格便宜， 并有良好的记忆性能，相变点可在一定温度范围内调节， 见表3-5，不同成分的Cu-Zn-Al合金相变温度不同。
双程形状记忆效应
形状记忆合金 全程形状记忆效应——当加热时恢复高温相形状，冷 却时变为形状相同而取向相反 的高温相形状的现象。只能在 富镍的Ti- Ni合金中出现。
形状记忆合金的制备及性能研究
形状记忆合金的制备及性能研究形状记忆合金（Shape Memory Alloy，SMA）是一种能够自主恢复形状的金属材料，具有广泛的应用领域，比如航空、汽车、医疗器械等。
它能够在外力或热力刺激下发生可逆形变，因此又被称为“记忆合金”。
下面，我们就来详细探讨一下形状记忆合金的制备及性能研究。
一、形状记忆合金的制备方法1. 等离子弧熔炼法等离子弧熔炼法是一种将纯金属或合金加热、熔化后急速冷却的方法。
这种制备方法能够制造出比较均匀的形状记忆合金，但是成本比较高。
2. 电弧熔炼法电弧熔炼法是将金属棒、丝等导体加热到熔点后用弧线将其喷出，制造出形状记忆合金的方法。
这种制备方法成本较低，但是合金的质量不如等离子弧熔炼法制造的优质。
3. 热机械变形法热机械变形法是将金属坯料加热到合金的相变温度，然后进行拉伸、压缩、扭转等变形，形成指定形状的铸锭。
这种方法能够制造成形状记忆合金的微型结构，生产成本较低。
二、形状记忆合金的性能研究1. 快速回弹性能形状记忆合金的快速回弹性能是指在外力作用下快速恢复原始形状的能力。
该性能的研究方法为采用脉冲能量、过冷膨胀等测试方法进行实验研究，该性能的提高会大大提高形状记忆合金的实际使用效果。
2. 环境适应性能形状记忆合金应用于不同的环境条件，温湿度等变化对其硬度、弹性等性能都会产生影响。
而形状记忆合金的适应环境条件的能力，是提高其实际使用寿命的关键。
3. 相变行为相变行为是指形状记忆合金在受到外界刺激时，发生相变的过程。
具体研究方法包括差示扫描量热、X射线衍射、电阻变化等方法。
相变行为对形状记忆合金的应用性能具有至关重要的影响。
总之，形状记忆合金作为一种高性能合金材料，在航空、汽车、医疗器械等领域有着广泛的应用。
其制备方法和性能研究是提高其工业化应用的关键。
未来，需要进一步研究和探索形状记忆合金的制备方法和性能变化机理，推动其更广泛的应用。
形状记忆合金 智能材料
形状记忆合金研究综述材实验0901 付朝丽1101090201摘要文章简述了形状记忆合金的发现历史，详述了形状记忆合金的特性并列举了其在各个领域中的应用和研究现状，最后指出了研究中存在的问题并对今后的发展方向进行了展望。
关键词形状记忆合金特性应用研究现状展望Abstract:The article gives a brief history of the discovery of the shape memory alloy, details the characteristics of shape memory alloys and lists applications and research in various fields, finally points out the problems in the study and future direction of development prospects.Key words: shape memory alloy characteristics applications research prospects1前言1.1 历史背景在上世纪80年代，人们提出了智能材料的概念。
所谓智能材料，即要求材料体系集感知、驱动、信息处理于一体，形成类似生物材料那样具有智能属性的材料，具备自感知、自诊断、自适应、自修复等功能。
其中形状记忆合金(Shape Memory Alloy ，简称SMA) 由于驱动作用显著、性能较稳定等特点，成为智能材料与结构中研究最多的驱动元件之一。
最早关于形状记忆效应的报道是由Chang及Read等人在1952年作出的，他们观察到Au-Cd合金中相变的可逆性。
后来在Cu-Zn合金中也发现了同样的现象。
1962年，Buehler及其合作者在等原子比的TiNi合金中也观察到具有宏观形状变化的记忆效应，但当时并未引起人们的广泛注意。
《形状记忆合金》课件
2
存在的问题
如材料成本、可靠性和循环寿命等方面的挑战来自需要不断研究和改进。3
发展前景
形状记忆合金将在未来的科技进步中发挥重要作用，为我们的生活带来更多便利 和创新。
结语
形状记忆合金的重要性
它不仅是一种材料，更是未来科 技发展的重要组成部分，将引领 我们走向更智能、高效的未来。
发挥形状记忆合金的作用
《形状记忆合金》PPT课 件
欢迎参加本次《形状记忆合金》PPT课件！在这里，我们将探索这项未来科技 的定义、原理、特点，以及其在医疗器械、航天航空、汽车工业等领域中的 应用。
什么是形状记忆合金
形状记忆合金是一种具有记忆效应的材料，可以在受力变形后回复到其原始 形状。它的原理是基于相变的晶体结构变化，拥有独特的特点。
包括熔融法、固相法和合金化 方法等，每种方法都有其适用 场景和优缺点。
制备工艺流程
从原料的选择和预处理到形状 记忆合金的合成和后处理，需 要严谨的工艺流程和控制。
实验室制备实例
展示了形状记忆合金在实验室 中的成功制备实例，为进一步 研究和应用提供了基础。
形状记忆合金的未来发展
1
发展趋势
形状记忆合金将更加智能化和多功能化，结合其他材料和技术创新，应用领域将 不断扩大。
我们需要不断挖掘和应用形状记 忆合金的潜力，创造更多创新性 和实用性的产品和解决方案。
致谢
感谢您参与本次《形状记忆合金》 PPT课件，希望展示的内容能够 给您带来启发和收获。
形状记忆合金的应用
医疗器械
应用于支架、植入物等医疗设备，可提高患者的 治疗效果和舒适度。
汽车工业
在车身和发动机中应用，具有降噪、减振和节能 的优势。
航天航空

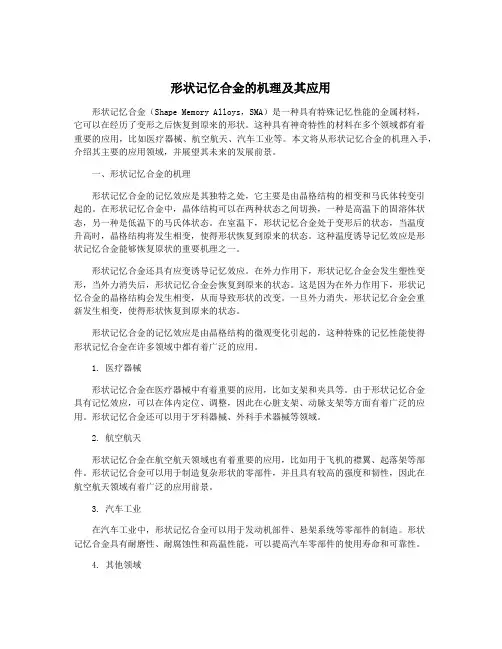

形状记忆合金的机理及其应用
形状记忆合金的机理及其应用形状记忆合金（Shape Memory Alloys，SMA）是一种具有特殊记忆性能的金属材料，它可以在经历了变形之后恢复到原来的形状。
这种具有神奇特性的材料在多个领域都有着重要的应用，比如医疗器械、航空航天、汽车工业等。
本文将从形状记忆合金的机理入手，介绍其主要的应用领域，并展望其未来的发展前景。
一、形状记忆合金的机理形状记忆合金的记忆效应是其独特之处，它主要是由晶格结构的相变和马氏体转变引起的。
在形状记忆合金中，晶体结构可以在两种状态之间切换，一种是高温下的固溶体状态，另一种是低温下的马氏体状态。
在室温下，形状记忆合金处于变形后的状态，当温度升高时，晶格结构将发生相变，使得形状恢复到原来的状态。
这种温度诱导记忆效应是形状记忆合金能够恢复原状的重要机理之一。
形状记忆合金还具有应变诱导记忆效应。
在外力作用下，形状记忆合金会发生塑性变形，当外力消失后，形状记忆合金会恢复到原来的状态。
这是因为在外力作用下，形状记忆合金的晶格结构会发生相变，从而导致形状的改变。
一旦外力消失，形状记忆合金会重新发生相变，使得形状恢复到原来的状态。
形状记忆合金的记忆效应是由晶格结构的微观变化引起的，这种特殊的记忆性能使得形状记忆合金在许多领域中都有着广泛的应用。
1. 医疗器械形状记忆合金在医疗器械中有着重要的应用，比如支架和夹具等。
由于形状记忆合金具有记忆效应，可以在体内定位、调整，因此在心脏支架、动脉支架等方面有着广泛的应用。
形状记忆合金还可以用于牙科器械、外科手术器械等领域。
2. 航空航天形状记忆合金在航空航天领域也有着重要的应用，比如用于飞机的襟翼、起落架等部件。
形状记忆合金可以用于制造复杂形状的零部件，并且具有较高的强度和韧性，因此在航空航天领域有着广泛的应用前景。
3. 汽车工业在汽车工业中，形状记忆合金可以用于发动机部件、悬架系统等零部件的制造。
形状记忆合金具有耐磨性、耐腐蚀性和高温性能，可以提高汽车零部件的使用寿命和可靠性。

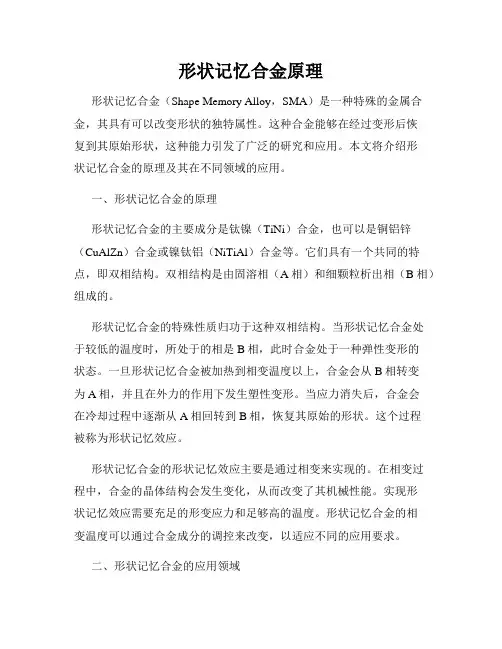

形状记忆合金原理
形状记忆合金原理形状记忆合金（Shape Memory Alloy，SMA）是一种特殊的金属合金，其具有可以改变形状的独特属性。
这种合金能够在经过变形后恢复到其原始形状，这种能力引发了广泛的研究和应用。
本文将介绍形状记忆合金的原理及其在不同领域的应用。
一、形状记忆合金的原理形状记忆合金的主要成分是钛镍（TiNi）合金，也可以是铜铝锌（CuAlZn）合金或镍钛铝（NiTiAl）合金等。
它们具有一个共同的特点，即双相结构。
双相结构是由固溶相（A相）和细颗粒析出相（B相）组成的。
形状记忆合金的特殊性质归功于这种双相结构。
当形状记忆合金处于较低的温度时，所处于的相是B相，此时合金处于一种弹性变形的状态。
一旦形状记忆合金被加热到相变温度以上，合金会从B相转变为A相，并且在外力的作用下发生塑性变形。
当应力消失后，合金会在冷却过程中逐渐从A相回转到B相，恢复其原始的形状。
这个过程被称为形状记忆效应。
形状记忆合金的形状记忆效应主要是通过相变来实现的。
在相变过程中，合金的晶体结构会发生变化，从而改变了其机械性能。
实现形状记忆效应需要充足的形变应力和足够高的温度。
形状记忆合金的相变温度可以通过合金成分的调控来改变，以适应不同的应用要求。
二、形状记忆合金的应用领域形状记忆合金的独特特性使其在多个领域中得到了广泛的应用。
1. 医疗器械形状记忆合金在医疗器械领域中有许多应用。
例如，钛镍合金可以用于支架和夹具，用于骨折固定和骨重建手术。
利用形状记忆合金制造的支架可以在低温下引导到目标位置，然后通过加热恢复到原始形状，起到固定和支撑作用。
2. 汽车工业形状记忆合金在汽车工业中也起到了重要作用。
它们可以用于汽车座椅、门锁和变形机构等部件。
通过调节温度，形状记忆合金可以实现自动调整座椅形状，提供更高的舒适性和驾驶体验。
3. 航空航天形状记忆合金在航空航天领域中有着广泛的应用。
它们可以用于飞机外壳和涡轮发动机等部件。
形状记忆合金具有良好的耐腐蚀性和高温性能，可以承受极端的工作条件，提高飞机的安全性和性能。
1-2 形状记忆合金
LOGO
1-2 形状记忆合金
（a）未拉长
(b) 被拉长后
温度升高到95℃ 恢复原长 95℃时 (c)温度升高到95℃时恢复原长 单程TiNi记忆合金簧的动作变化情况 单程TiNi记忆合金簧的动作变化情况 TiNi
LOGO
1-2 形状记忆合金
• 从此掀起了形状记忆合金研究的热潮，并 从此掀起了形状记忆合金研究的热潮 掀起了形状记忆合金研究的热潮， 产生了多种实用化的新思想。 产生了多种实用化的新思想。新的形状记忆合 金应运而生。 金应运而生。表1-1给出了部分形状记忆合金 的组成以及热弹性马氏体的转变温度。 的组成以及热弹性马氏体的转变温度。 • 形状记忆合金 材料目前已 有 100 余 种 。 大 形状记忆合金材料目前已 100余 材料目前已有 致可分为两类： 致可分为两类 ： 一类是以过渡族金属为基的 合金， 另一类是贵金属的β 相合金。 合金 ， 另一类是贵金属的 β 相合金 。 但最引 NiCu-Zn人 注 目 的 是 Ni-Ti 基 合 金 、 Cu-Zn-Al 合 金 、 Cu-Al-Ni合金和Fe-Mn-Si合金等 Cu-Al-Ni合金和Fe-Mn-Si合金等。 合金和Fe 合金等。
LOGO
1-2 形状记忆合金
(1) 形状记忆热发动机
•1973 年美国试制成第一台利用海水温差发电 热机 。 它 1973年美国试制成第一台利用海水温差发电 热机。 年美国试制成第一台利用海水温差发电热机
是利用高温、低温时发生相变产生形状的改变， 是利用高温 、低温时发生相变产生形状的改变， 并伴随 极大的应力，实现机械能热能之间的相互转换。 极大的应力 ，实现机械能热能之间的相互转换。 其装置 是一个水平放置的轮子，轮辐是偏心结构， 是一个水平放置的轮子，轮辐是偏心结构，每个轮辐上 挂有用Ti Ni合金制成的 形环， Ti- 合金制成的U 挂有用 Ti-Ni合金制成的 U形环， 轮子下的水槽制成两个 半圆， 分别装入冷热水。 型环进入热水槽时， 半圆 ， 分别装入冷热水 。 当 U 型环进入热水槽时 ， 就突 然伸直，产生弹力 这种弹力有一部分 弹力。 一部分沿轮子的切线作 然伸直，产生弹力。 这种弹力有一部分 沿轮子的切线作 推动轮子旋转。当轮辐转入冷水槽内时， 用 ，推动轮子旋转。 当轮辐转入冷水槽内时，伸直的合 金丝又恢复弯曲形状。尽管这种热机只产生了0 金丝又恢复弯曲形状 。尽管这种热机只产生了0.5W的功 1983年功率已达 20W 年功率已达20 但发展前景十分诱人， 率 （ 至 1983 年功率已达 20W ） ， 但发展前景十分诱人 ， 可利用这种装置实现利用海水温差发电的梦想。 可利用这种装置实现利用海水温差发电的梦想。
形状记忆合金的应用原理
形状记忆合金的应用原理什么是形状记忆合金？形状记忆合金（Shape Memory Alloy，SMA），是一种能够记住自己形状的合金材料。
它具备两种不同的临界温度：A相临界温度和M相临界温度。
在低于A相临界温度时，SMA处于马氏体相（Martensite）；而在高于M相临界温度时，它处于奥氏体相（Austenite）。
因此，当受到外部力的作用或者温度变化时，SMA可以从一种相转变为另一种相。
形状记忆合金的应用形状记忆合金因其独特的形状记忆性能和超弹性，被广泛应用于多个领域。
下面是一些常见的形状记忆合金的应用：1.医疗领域形状记忆合金在医疗领域中的应用非常广泛。
例如，它可以用于制造医疗器械，如导管、支架等。
由于SMA具有记忆形状的能力，这些器械能够在进入人体后自行扩展、调整形状，提高手术的准确性和可控性。
2.航空航天领域形状记忆合金在航空航天领域的应用也非常广泛。
由于SMA具有调整形状的特性，它可以用于制造航空航天器的锁定机构、控制元件等。
这些元件能够适应不同的温度和力学环境，提升航空航天器的性能和安全性。
3.自动化领域形状记忆合金在自动化领域中的应用也越来越多。
例如，它可以用于制造自动马桶盖、自动窗帘等家居智能化产品。
通过利用SMA的形状记忆特性，这些产品能够实现自动开闭、伸缩等功能，提升用户体验。
4.机械领域形状记忆合金在机械领域中的应用也不容忽视。
例如，它可以用于制造高精密度的微调组件，如调焦机构、机械臂等。
利用SMA的形状记忆特性，这些组件能够实现精确的位置调节和灵活的动作控制。
形状记忆合金的工作原理形状记忆合金的工作原理是基于固相相变的特性，在变温或变形的作用下实现形状的记忆。
一个常见的形状记忆合金元件通常由两个相互转变的组织相组成：马氏体相（Martensite）和奥氏体相（Austenite）。
当形状记忆合金处于低于A相临界温度时，它处于马氏体相（Martensite）。
在这个相中，原子排列比较紧密，形成了一种略微畸变的结构。
