TL494的应用
TL494介绍及其应用
TL494介绍及其应用TL494是一款经典的电源管理集成电路（IC），由美国德州仪器公司（Texas Instruments）设计和生产。
它是一款精密脉宽调制（PWM）控制器，广泛应用于开关模式电源电路中，能够提供稳定的电源输出，使得IC在多种应用场景下具有很高的灵活性和可靠性。
TL494集成了一个误差放大器、一个PID调节器、一个PWM比较器、一个偏置电路、一个死区控制电路、一个串行通信接口等核心模块。
它的主要功能包括检测电源电压、输出电流和温度等参数，控制开关管的开关动作以维持稳定的输出电压，并保护电路免受过流、过压和过温等异常情况的影响。
TL494的主要优势在于它的PWM控制功能。
PWM技术可以通过调节信号的占空比来控制开关管的导通时间，从而调节电源输出的平均电压。
这种模式可以实现高效的能量转换，减少功率损耗。
此外，PWM控制方式还可以有效的降低开关频率产生的电磁干扰，具有更好的线性性能和稳定性。
1.开关电源：TL494能够提供高效、稳定的直流电源输出。
它可以通过外部电路来调节输出电压和电流，适用于各种不同的电子设备，例如计算机、数码产品、工业设备等。
同时，TL494还具有可调的负载能力，能够适应不同的负载要求。
2.逆变器：TL494可以实现交流电转换为直流电或直流电转换为交流电的功能。
逆变器通常应用于太阳能电池阵列、风力发电、电力传输和逆变焊机等领域，通过PWM控制方式实现高效的能源转换和电压转换。
3.电机驱动器：TL494能够根据输入信号控制电机的转速和方向。
它可用于磁悬浮系统、步进电机、直流电机和电动汽车等领域，使电机工作更加稳定和高效。
4.照明系统：TL494可应用于LED照明系统的驱动电路，可通过PWM 控制方式实现对LED亮度和颜色的调节，提供高质量的照明效果。
总之，TL494作为一款经典的电源管理IC，在众多领域中都有广泛的应用。
它能够提供稳定、高效的电源输出，具有灵活性和可靠性。
TL494应用原理
TL494应用原理1.参考电压：TL494内部有一个2.5V的参考电压源，用于与反馈信号比较，决定PWM控制器的输出。
可以通过外部电阻分压方式来调整参考电压的大小。
2.误差放大器：TL494内部有两个误差放大器，分别用于比较参考电压和反馈信号。
其中一个误差放大器输出低电平时，PWM控制器的输出为高电平，另一个误差放大器则相反。
这样可以实现双极性PWM输出。
3.PWM控制：TL494通过比较器、锁相环（PLL）和双极性RS触发器来生成PWM信号。
通过调整PWM信号的占空比，可以控制开关管的导通和截止时间，从而控制输出电压和电流。
4.反馈控制：TL494可以接收反馈信号，用于与参考电压进行比较，从而调整PWM信号的占空比，以达到稳定的输出电压或电流。
可以通过外部电阻和电容来实现滤波和抑制噪音。
5.过流保护：TL494内部集成了过流保护电路，当输出电流超过设定值时，会通过反馈信号将PWM占空比调整到最小，以保护电路和元器件的安全。
6.正负输出：通过调整外部电阻和电容，可以实现TL494的正负输出。
正输出通常用于直流电源和DC/AC逆变器，而负输出通常用于直流电源和DC/DC变换器。
7.频率调整：TL494的频率可以通过外部电阻和电容来调整。
较高的频率可以提供更快的响应速度和更小的滞后，但也会增加功率损耗。
较低的频率则相反。
因此，在设计中需要根据具体应用的需求来选择合适的频率。
总结起来，TL494应用原理主要包括参考电压、误差放大器、PWM控制、反馈控制、过流保护、正负输出和频率调整等方面。
它通过稳定的反馈控制实现准确的输出电压和电流，并具有高效率、高稳定性和可靠性的特点。
在电源开关、DC/AC逆变器、DC/DC变换器和汽车电子等领域得到广泛应用。
tl494的原理与应用
TL494的原理与应用1. TL494简介TL494是一款常用的PWM（脉宽调制）控制器芯片，广泛应用于开关模式电源、电池充电器、逆变器等领域。
它由Texas Instruments（德州仪器）公司设计并推出，具有灵活性、可调性和高性能的特点。
2. TL494原理TL494通过控制脉宽调制信号（PWM信号）的占空比来实现对开关电源的电压输出进行调节，实现稳定的电源输出。
它具有内建的误差放大器、比较器、反相输入三角波振荡器和PWM锁相环等功能模块。
TL494的基本工作原理如下：1.输入电压和参考电压经过误差放大器进行比较，产生PWM控制信号。
2.PWM控制信号与三角波振荡器输出的三角波进行比较。
3.达到阈值时，TL494输出高电平；否则，输出低电平。
4.通过调节PWM的占空比，可以控制输出电压的高低。
3. TL494应用3.1 开关模式电源TL494在开关模式电源中广泛应用，能够实现高效率的电能转换。
通过控制开关管的开启和关闭时间，可以实现快速切换，减小能量损耗，提高电源的效率。
TL494还可以实现多种保护功能，如过压保护、过载保护和短路保护等。
这些保护功能能够有效地保护电源和负载，提高系统的可靠性。
3.2 电池充电器TL494可以用于设计高性能的电池充电器。
通过控制PWM信号的占空比，可以调节电池的充电电流和充电时间，使电池充电过程更加稳定和高效。
此外，TL494还具有过充电和过放电保护功能，能够保护电池的安全使用。
它可以监测电池电压，并在超过设定值时自动停止充电，以防止电池过充电而产生危险。
3.3 逆变器TL494也可以用于设计逆变器电路。
逆变器是将直流电源转换为交流电源的装置，广泛应用于太阳能电站、风能发电系统等领域。
TL494可以通过调节PWM信号的占空比和频率，实现对逆变器输出交流电压的调节和控制。
它还可以实现脉宽调制的斩波控制，提高逆变器转换效率和输出电压的质量。
4. 结论TL494是一款功能强大且应用广泛的PWM控制器芯片。

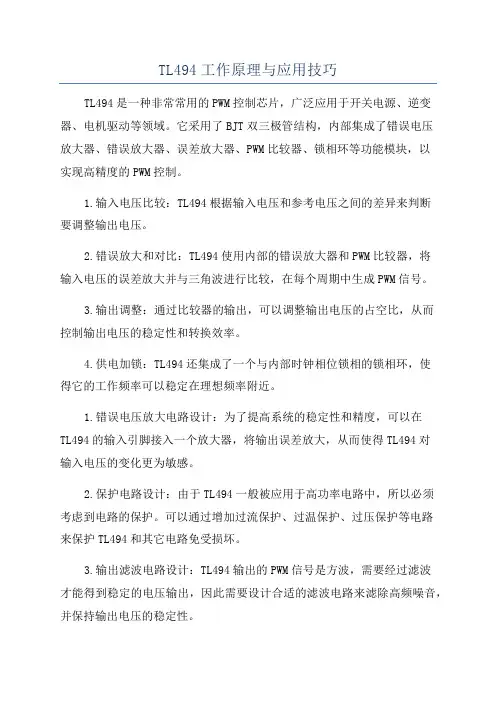

TL494工作原理与应用技巧
TL494工作原理与应用技巧TL494是一种非常常用的PWM控制芯片，广泛应用于开关电源、逆变器、电机驱动等领域。
它采用了BJT双三极管结构，内部集成了错误电压放大器、错误放大器、误差放大器、PWM比较器、锁相环等功能模块，以实现高精度的PWM控制。
1.输入电压比较：TL494根据输入电压和参考电压之间的差异来判断要调整输出电压。
2.错误放大和对比：TL494使用内部的错误放大器和PWM比较器，将输入电压的误差放大并与三角波进行比较，在每个周期中生成PWM信号。
3.输出调整：通过比较器的输出，可以调整输出电压的占空比，从而控制输出电压的稳定性和转换效率。
4.供电加锁：TL494还集成了一个与内部时钟相位锁相的锁相环，使得它的工作频率可以稳定在理想频率附近。
1.错误电压放大电路设计：为了提高系统的稳定性和精度，可以在TL494的输入引脚接入一个放大器，将输出误差放大，从而使得TL494对输入电压的变化更为敏感。
2.保护电路设计：由于TL494一般被应用于高功率电路中，所以必须考虑到电路的保护。
可以通过增加过流保护、过温保护、过压保护等电路来保护TL494和其它电路免受损坏。
3.输出滤波电路设计：TL494输出的PWM信号是方波，需要经过滤波才能得到稳定的电压输出，因此需要设计合适的滤波电路来滤除高频噪音，并保持输出电压的稳定性。
4.模拟输入设计：除了PWM输出之外，TL494还可以通过DAC接口实现模拟输出。
如果需要控制模拟输出电压，可以将一个DAC芯片与TL494连接，通过编程控制DAC输出，从而实现模拟电压的调整。
5.多级电源设计：在一些应用中，可能需要多个电源来供电不同的部件，可以通过设置TL494的多个反馈输入和输出，来实现多级转换电源。
总结：TL494是一种功能强大的PWM控制芯片，其工作原理简单且稳定，应用范围广泛。
在使用TL494时，可以根据具体应用需求进行设计优化，将其作为整个电源系统的控制核心。

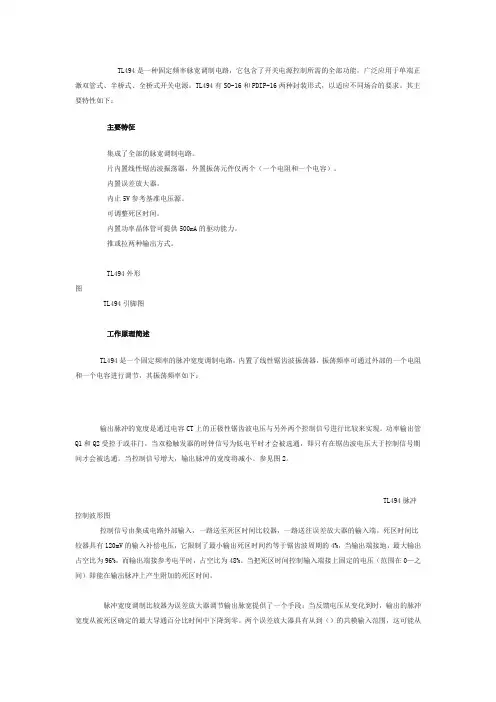

TL494典型应用电路
TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下：主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压（范围在0—之间）即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从变化到时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从到（）的共模输入范围，这可能从TL494脉宽调制控制电路应用单端连接输出和推、拉（电流）结构。
TL494
TL494及其在半桥变换开关电源中应用电压驱动型脉宽调制器件TL494的脉宽调制特性，在半桥变换开关电源中的应用情况分析：电压驱动；脉宽调制；半桥变换；开关电源TL494是美国德克萨斯州仪器公司生产的一种性能优良的电压驱动型脉宽调制器件，可作为单端式、推挽式、全桥式、半桥式开关电源控制器，被广泛应用于开关电源中，是开关电源的核心控制器件。
TL494的输出三极管可接成共发射极及射极跟随2种方式，因而可以选择双端推挽输出或单端输出方式。
在推挽输出方式时，他的两路驱动脉冲相差180°；而在单端方式时，其两路驱动脉冲为同步同相。
TL494的3脚为脉宽调制补偿端，4脚为死区电平控制端，5脚和6脚为内部锯齿波振荡器的外界振荡电阻和振荡电容连接端。
当在TL494的12脚和7脚接上直流辅助电源，并在他的6脚和5脚分别接上振荡电阻R和振荡电容C后，就可在他的5脚上得到一个振荡频率为：f＝1．1/RC的锯齿波振荡电压VΔ；直流输入供电范围在7～40 V之间。
1TL494的特点(1)内置有5 V±5％的基准电源。
(2)末级输出级的最大电流可达250 mA。
(3)有死区时间可调控制端。
(4)可对他的锯齿波振荡器的工作状态执行外同步控制。
(5)末级输出可采用双端对称输出或单端输出的工作方式。
2TL494的性能测试(1)工作电压对各参数的影响，如表1所示。
此时调频电容为9 nF，调频电阻为9 kΩ，调宽电压为2．5 V。
从表1可以看出，工作电压V的改变对输出脉冲的周期T及脉宽T1无影响，而脉冲的幅值F随着工作电压V的增加也逐步增大，工作电流I随电压的变化不是很大，其供电范围在7～40 V之间，而其工作频率可达300 kHz，可见TL494的可调性大。
(2)当TL494调频电容和电阻一定时，改变脉冲宽度，就会得到输出脉冲宽度不同的一系列脉冲，这样就会得到调宽电压与占空比的关系，如图1所示。
从图1可以看出，当脉宽为周期的1/2时，效果最佳。
tl494中文资料 (2)
TL494中文资料1. 简介TL494 是一款集成电路芯片，主要用于开关电源和斩波控制电路。
它采用了 BCD 工艺及扩散抑制技术，可以实现高频斩波控制，提供了多种保护功能和优化的控制特性。
在开关模式电源和直流电源转换器中，TL494可以通过控制开关频率、占空比和参考电压等参数，实现高效率、稳定的电源转换。
本文将介绍 TL494 的基本特性、内部结构和典型应用等内容。
2. 基本特性•工作电压范围：4.5V 至 40V•内部参考电压：5V•输入偏置电流：5mA•最大输出电源电流：200mA•工作温度范围：0°C 至 70°C•内部斜坡调节电路，可实现软启动功能•超宽工作频率范围：100Hz 至 500kHz3. 内部结构TL494 主要由以下功能模块组成：3.1 错误放大器TL494 中包含两个错误放大器，用于比较反馈信号和参考电压，产生 PWM 控制信号，控制开关管的导通时间。
3.2 锁相环 (PLL)TL494 的 PLL 模块用于产生稳定的内部斩波频率。
它通过比较参考电压和反馈信号，生成一个稳定的频率信号，用于控制开关管的导通时间。
3.3 误差放大器误差放大器用于控制 PWM 信号的占空比。
根据反馈信号和参考电压的比较结果，误差放大器会调整PWM 信号的占空比，保持输出电压稳定。
3.4 输出驱动器输出驱动器用于驱动开关管的导通和关断。
它可以根据PWM 信号的控制，实现对开关管的精确控制。
3.5 过流保护电路过流保护电路可以对输出电流进行监测，并在电流超过设定值时，采取相应的保护措施，以保护开关管和负载。
4. 典型应用TL494 的主要应用领域是开关电源和直流电源转换器。
它具有以下优点：•可实现高效率的能量转换，适用于各种功率需求的电源设计•内部集成了多种保护功能，如过流保护、过温保护等，可以有效提高系统的可靠性•具备较高的频率工作范围，可以适应多种应用场景•内部结构复杂，但只需少量外围器件即可实现•提供了丰富的控制接口，便于系统集成和控制最常见的应用包括开关电源、电池充电器和逆变器等。
TL494中文资料大全
TL494中文资料大全导读：本文详细讲述了TL494是什么、TL494的特性、工作原理、极限参数等内容，并附有相关文章供大家阅读。
一、TL494中文资料- -TL494是什么?TL494是一种固定频率脉宽调制电路，由于它集成了全部的脉宽调制电路，且包含开关电源控制所需的全部功能，现已广泛应用于桥式单端正激双管式、半桥式、全桥式开关电源中。
为了适应不同场合需求，TL494还有SO-16和PDIP-16两种不同的封装形式。
二、TL494中文资料- -主要特征TL494具有多种特性使其应用如此广泛，主要有以下几点：1)TL494集成了全部的脉宽调制电路;2)TL494包含开关电源所需全部功能;3)TL494片内置有线性锯齿波振荡器，片外置有电阻和电容两个振荡元件;4)TL494片内置有误差放大器;5)TL494片内置有5V参考基准电压源;6)TL494片内置有功率晶体管，用以提供500mA的驱动力;7)TL494可调整死区时间;8)TL494具有推拉两种输出方式。
三、TL494中文资料- -工作原理TL494电路图如下图所示，主要由死区时间比较器、脉宽调制比较器、误差放大器、触发器、基准电压发生器等几大部分构成。
输出电容脉冲通过电容上的正极性锯齿波电压和另外2个控制信号进行比较来实现。
只有电容上的正极性锯齿波电压大于控制信号时导通，随着控制信号的增大，输出脉冲宽度将减小。
控制信号由外部输入，分别送往死区时间比较器和误差放大器。
其中，死区时间比较器用于限制最小输出死区时间(约为锯齿波周期的4%)，一旦将死区控制端接固定电压，便可在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器用于协助误差放大器进行输出脉宽的调节，由于误差放大器的输出端经常处于高电平的状态，它与脉冲宽度调制器的反相输入端进行“或”运算，使得误差放大器仅需最小的输出即可支配控制电路。
四、TL494中文资料- -极限参数TL494中文资料相关文章推荐阅读：1、巧用TL494制作PWM多用驱动板2、基于TL494驱动芯片的双管正激小功率电源关键词： TL494 SO-16 TL494中文资料大全加入微信获取电子行业最新资讯搜索微信公众号：电子产品世界或用微信扫描左侧二维码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TL494的应用TL494是功能非常完善的PWM驱动电路,对于一般的应用已经绰绰有余了.我现在简单的说说两种应用电路.新手可以对照电路自己选简单应用或带保护功能的应用方案.看下面的图:这个算是最简单的应用了:屏蔽了两个误差放大器的功能,但缓启动,死区功能还是保留的.一般应用效率最高,非常稳定.1:按手册要求两个误差放大器屏蔽的话要求误差放大器输入端正极要求接地(图中1脚和16脚通过1K的电阻接地了),误差放大器输入端负极要求接高电位(2脚和15脚是接入了14脚的5V基准端了).注意下TL494的14脚是个5V输出的精密稳压电源,好多应用都是从这个基准端取样的.这样TL494的1脚2脚15脚16脚再加上3脚(3脚是两个误差放大器的输出汇总端,因为屏蔽了两个误差放大器就不去考虑3脚了)的功能就不去用它了.2:TL494的4脚是死区控制端,电压输入0-4V的话可使占空比从最大到关闭是为止(45%-0%).4脚直接接地的话占空比是最大了(不过放心厂家已经在集成电路内部做好了合适的死区电路,4脚就是直接接地也留有死区).在上图种就是利用4脚接入C1和R1的中间,电容正极接14脚的5V基准电位,通过R1给电容充电,这样开机后4脚开始是5V的电位到电容充满电后4脚变0V(真好完成占空比从0%到最大)整个缓启动的时间长短就C1和R1的时间常数决定(加大电阻或电容缓启动时间变长反之就短了).3:5脚6脚是决定振荡频率的,公式是F=1.1/(R*C)注意下整个频率算出来是单端应用的频率,如果推挽应用的话还要除以二.这里一起把TL494单端应用和推挽应用的方式也讲下:TL494的13脚决定了工作方式,13脚接地的话是单端应用如果接14脚5V输出端就是推挽应用了.上图接的是14脚就是推挽应用.4:TL494的7脚是电源地,12脚是正极电源输入端接7-40V均可.5:TL494的8脚,9脚,10脚,11脚是内部的三极管输出脚,因为TL494的输出电流比较大,驱动场管的话直接加外接释放管后就可以驱动比较大电流的场管了,所以像上图那样做几百到上千瓦功率均可.这样TL494的最简单的应用电路就讲完了,搭这个电路才几个元件.但主要的功能已经都涵盖了.明天接着说TL494两个误差放大器的应用使TL494能完成限流,稳压和防反接功能. 接着看下面的图:这是个带稳压和限流的图纸,只是在第一幅图上增加了两个两个误差放大器的应用(一个限流保护用,一个稳压用).TL494两个误差放大器允许独立使用,但独立使用时要和tl494的3脚接好RC网络,上图中的c6和c7就起这个作用.1:上图中稳压功能的实现是利用其中一个误差放大器的1脚和2脚实现的(两个误差放大器可以互换使用).因为误差放大器的2脚是通过R3接入TL494的14脚(5V基准电压端)那么2脚电位就固定在5V了,那么1脚电位也必须要5V保持稳定状态.上图中WR1就是根据设定高压输出电压的需要,电阻分压后微调分压使TL494的1脚保持5V电位.这样输出电压出现变化时必然使TL494的1脚电位发生变化,1脚的电位微小变化就使误差放大器控制PWM自动调整脉宽,在线性范围内把TL494的1脚拉回到5V(也就是高压回到原先设定的电压上),这样就完成稳压的要求了.2:限流保护功能的实现.上图中基准电压通过R4和R6分压,使15脚的电位在(5V*R6)/R4=0.4v ,但另一个误差放大器因为16脚接地了.这路误差放大器在核定的电流工作时不起作用.只有当上图的取样电阻R10电流到20A时,R10的左端电位相对地电位变成20A*0.02欧姆=-0.4V.这时TL494的15脚电位就升高到和16脚电位相同(同时变0伏)误差放大器开始工作,如果R10上的电流继续增加就通过PWM减少占空比直到完全关闭输出,正常工作的条件必须维持15脚的电位大于0伏.这样两个误差放大器分别完成了过流和稳压功能,保证了电路的安全稳定状态.自己可以按自己手头的元件通过调整R3,R4,R6,R10,和TL494一脚的分压电阻设定自己需要的高压和设定的保护电流(只需计算到上面的两个公式就行了).另外TL494的误差端有非常高的阻抗和灵敏度(只要误差端输入相差几个MV就可以使脉宽从0%变化到45%),误差输入端的电阻可以大范围的选择.接着讲取样电阻R10的代替,这个电阻比较难找(不过电瓶车电机控制器上基本都带有一个这样的电阻,直径1.5MM长15MM左右,阻值在0.01欧姆左右).应用场管驱动的功率电路中防止电源反接是非常重要的一环.现在的场管只要是低耐压的内阻都很小.这是网上下的一幅截图,设计的比较巧妙:R3提供场管的开启电压,R4和C1起到电流缓冲作用.网上介绍很多了,电瓶输入电压接反的话几乎不会有电流通过.接入正确的话,等效一个小内阻的电阻串联其中.内阻由所选的场管决定,比如IRF3025是0.008欧姆两个并联就等效一个0.004欧姆的电阻了.将这个电路的S.D两极代替电阻R10这样就变成限流100A的电路了.考虑不需要这么大的电流就把R4和R6的分压取在0.2V,(4.7k和220)这样限制电流在50A左右.实际做二图时,L1可以取消,并且在电瓶正负极可以不接滤波电容,有极性的电解万一反接还是要爆的,但R10后必须按10A电流并一个2000UF的电解的要求并些高频电解(细高形状的电解).第二图只要1脚直接接地就变成开环应用电路了(最大脉宽工作).附个PCB的图样尺寸35X35MM: (20和19两个焊盘要连接起来)接下来会继续介绍第二图高压隔离的光电稳压应用,最终让高压稳定在数百至上千伏,整机的空载电流70MA 左右.续:前辈“思思”发过SG3525高压光电隔离稳压的图,其实这种稳压已经可以很好的满足PWM的稳压要求了.我前面提到过TL494的误差端是非常灵敏的,如果所有元件都工作在线性状态,误差端只要检测到几MV到数10MV的变化,就可以控制输出高压从0V变化到最高电压.简单应用是:利用高压直接串联电阻使光耦发射端工作在合适的线性电流范围内就可以在光耦接受端取到合适的反馈电压供误差端比较了.有点麻烦的是,输出端电压如果不高的话相对电压变化反应迅速些,并且串联光耦的电阻也不必消耗很大的功耗(一般的光耦必须在数MA到数10MA才会进入线性态).假如在比较高的输出电压下还是用电阻限流的话哪限流电阻上消耗功率会比较大(输出1000v,光耦电流3MA就的3W左右了).解决的途径有好多种可以用晶体管基极取样驱动光耦,也可以用常用的TL431比较输入端取样驱动光耦.这样高压端只要输入几UA或几十UA就可以了.续:下面这部分就笼统的解说下,PWM电路稳压比较麻烦.一般原则能不用就不用,要用的话可以采取下面的方案: TL431和PC817的应用在网上介绍的比较详细.对于特别高的电压取样,可以把TL431的输入端(1脚)分压取样和TL431阴极(3脚)光耦驱动端的供电分开处理(这里另加个隔离的12V绕组简单稳压供电).取样端地和12V绕组共地接TL431的阳极(2脚).通过光耦隔离的信号变化反馈给TL494的稳压误差端就完成隔离稳压功能了.我自己的稳压反馈处理是没用到TL494的误差输入端,而是利用TL494的3脚处理PWM的.因为有资料查到用3脚处理稳压反馈信号比误差端处理更稳定.下面有好多朋友搭电路会碰到各种奇怪的问题,简单说下注意的地方:一:TL494电源滤波很重要,二:尽量和功率地分开走线.TL494的地线走线最好也是以下列方法走线8550地-TL494地(7脚)-振荡地-误差地这么走线.另外驱动功率场管的连线越短越好.做好这些细节一般就不会出什么问题了.如果还出现推挽两边发热不一致就是变压器没绕好.关注下84帖,在三脚上加个接地电容试下容量0.1U就行了.有这个电容似乎能大大改善波形管子热得厉害试着把1脚接地让TL494工作在开环状态,看发热有无改善,如果发热改善的话那就是反馈稳压有自激.发热和滤波电解有很大的关系.开环可以做到静态电流100MA-200MA左右,闭环可以做到静态电流40-70MA,一对60A的场管不接散热器在开环状态也可以点100W的灯泡(输出电压220V).按一图做无妨,做好后不要接入场管.494电路通电后静态电流在20MA左右,必须R6,R7对地电压是电源的一半不到点,并且两个输出电压基本相等就正确了.两个8550和二极管相连起什么作用? 有二极管提供信号给场效应管不就可以了干吗还要接8550PNP 啊? 电源一定要接二极管?觉得有的时候甚至可以不接？场管是压控元件并且栅极电容比较大,当一个驱动电压给栅极供电时同时也给栅极电容冲上了电.当栅极驱动信号消失后,栅极电容没放电回路这个电压还会维持场管导通的,这样的话会出现推挽两管同时导通(等效电源短路了).8550的作用就是没驱动信号时迅速把栅极电容的电场泄放掉.由于初级采用分流电阻的方式有众多缺点:电阻不好找,有一定压降.我下步的494结合过流保护准备采用下图电路,采用磁环检测高压输出电流,经整流,分压,分流,再控制494的16脚,简单办法代替R10.你先用一段有一定长度的漆包线作连接电瓶负极的连接线,然后用数字万用表MV档量漆包线两端的压降,然后用电流档量通过的电流就可以算出导线的电阻.然后选合适长度的漆包线代替R10. 其实好多应用都是利用接到电瓶负极的哪段负极线的电阻(记住所有的导线都有电阻)代替R10的最大输出约500W,空载330V,带500W太阳灯电压230V.我刚才按照上面我发的图,分流分压参数都没有任何改动,用内直径10MM的铁氧体磁环绕32T,12V正极母线直接从铁氧体环中穿过,实验过了很灵敏,带500W 可以直接启动,再并个200W启动瞬间灯丝只红了一下,保护起作用了,说明这个电路只要参数选的好,还是有效的对于限流电路楼主提到了R10的选择,确实这是个难题,选择不好这个电阻,所作的工作都是枉然,康铜丝在电流不是十分大时可以选择,像电动车上的那段,但对于家庭作坊制作很少,康铜并不是是非容易找到,并且流过太大电流时也不是最佳选择,用两个3205虽然可以实现100a的大电流限流,但是不同的厂家还有水货3205的内阻不一定都是0.008欧姆电阻,一致性没有分流器那种国标标准,流过100以上的电阻还需要单独给3205加装散热片.我个人认为分流器是不错的选择,但也有它的缺点,就是如果电路比较精巧,加分流器体积大增加成本,如果这点缺点不计,加上分流器和适当的放大电路,配合494内部的15/16脚就可以完成很好的限流.这时TL494的15脚电位就降低到和16脚电位相同(同时变0伏)误差放大器开始工作,如果R10上的电流继续增加必然使15脚电位继续降低到低于16脚的电位,这时通过内部电路调节PWM减少占空比直到完全关闭输出,正常工作的条件必须维持15脚的电位大于16脚电位.这样更改后更容易理解15与16脚的逻辑关系,也就是说外部电路可以控制15脚,也可以控制16脚来实现对限流电路的控制.下边我就说一下我用分流器实现对大于100a电流,元件的选择和配合外部放大电路来实现对于限流电路的实现. 我选择的分流器是100安的,现以100安分流器为例来说明,分流器在流过100安电流时国标标准是两端产生75mV的电压,直接用于494的15或者16脚信号太微弱,容易受到干扰而出现失灵或者误动作.所以我把该信号放大10倍或者20倍后在来控制15或者16脚,由于该信号被放大后呈现的是正信号,所以电路设计15脚电压固定在一个值上并且大于16脚电位,以流过100a电流为保护值来设定,我把该信号放大20倍*0.075=1.5伏. 把15脚电位用431稳定在1.5伏的电位上,或者从基准5伏端用分压电阻得到1.5伏电压,16脚接一个下拉20k的下拉电阻防止来自外界的干扰信号加到16脚,把来自放大后的信号和16脚相连.硬件部分就这样搭接.下边分析原理.当电流在低于100a时PWM工作在最大开度(1脚接地,2脚接5伏时),电流达到100安时,分流器两端产生的微弱电压放大20倍后达到1.5伏使15/16脚电位相等,如果电流继续增加,放大后加到16脚的电压将跟着增加,通过内部电路PWM电路的调节减少占空比直到关闭,达到限流的目的推挽电路一般还是由磁芯质量决定圈数，计算公式比较复杂。
