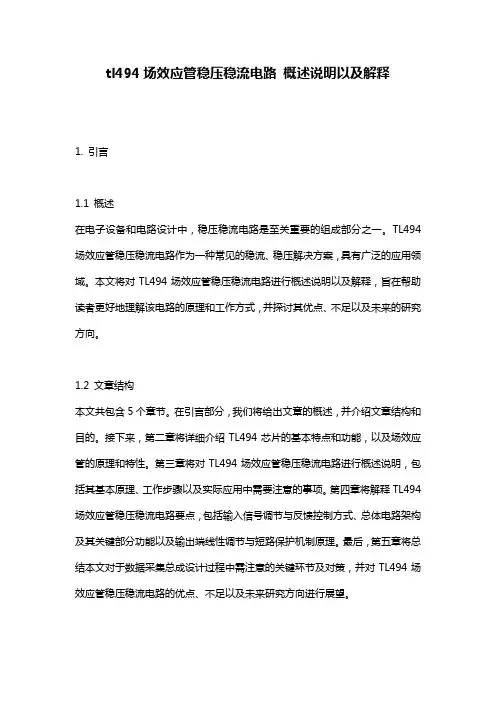

tl494场效应管稳压稳流电路概述说明以及解释1. 引言1.1 概述在电子设备和电路设计中，稳压稳流电路是至关重要的组成部分之一。
TL494场效应管稳压稳流电路作为一种常见的稳流、稳压解决方案，具有广泛的应用领域。
本文将对TL494场效应管稳压稳流电路进行概述说明以及解释，旨在帮助读者更好地理解该电路的原理和工作方式，并探讨其优点、不足以及未来的研究方向。
1.2 文章结构本文共包含5个章节。
在引言部分，我们将给出文章的概述，并介绍文章结构和目的。
接下来，第二章将详细介绍TL494芯片的基本特点和功能，以及场效应管的原理和特性。
第三章将对TL494场效应管稳压稳流电路进行概述说明，包括其基本原理、工作步骤以及实际应用中需要注意的事项。
第四章将解释TL494场效应管稳压稳流电路要点，包括输入信号调节与反馈控制方式、总体电路架构及其关键部分功能以及输出端线性调节与短路保护机制原理。
最后，第五章将总结本文对于数据采集总成设计过程中需注意的关键环节及对策，并对TL494场效应管稳压稳流电路的优点、不足以及未来研究方向进行展望。
1.3 目的本文旨在深入介绍和解释TL494场效应管稳压稳流电路的原理和工作方式，以帮助读者更好地了解该电路的设计思路和实用性。
此外，我们还将探讨该电路的优点、不足以及未来可行的研究方向，以期为相关领域的研究者提供参考和启发。
通过阅读本文，读者可以获得对TL494场效应管稳压稳流电路有关知识的全面了解，并且能够在实际应用中更加准确地使用和优化该电路。
2. TL494场效应管稳压稳流电路2.1 TL494芯片介绍TL494是一种广泛应用于开关电源和PWM控制系统中的集成电路。
它内部集成了一个误差放大器、比较器、死区控制器、PWM控制逻辑电路等。
该芯片以其高性能和可靠性而闻名，并且被广泛用于各种工业和消费电子产品。
2.2 场效应管原理和特性场效应管是一种常见的半导体元件，它的工作原理基于电场调控的导电机制。
TL494介绍及其应用
TL494介绍及其应用TL494是一款经典的电源管理集成电路（IC），由美国德州仪器公司（Texas Instruments）设计和生产。
它是一款精密脉宽调制（PWM）控制器，广泛应用于开关模式电源电路中，能够提供稳定的电源输出，使得IC在多种应用场景下具有很高的灵活性和可靠性。
TL494集成了一个误差放大器、一个PID调节器、一个PWM比较器、一个偏置电路、一个死区控制电路、一个串行通信接口等核心模块。
它的主要功能包括检测电源电压、输出电流和温度等参数，控制开关管的开关动作以维持稳定的输出电压，并保护电路免受过流、过压和过温等异常情况的影响。
TL494的主要优势在于它的PWM控制功能。
PWM技术可以通过调节信号的占空比来控制开关管的导通时间，从而调节电源输出的平均电压。
这种模式可以实现高效的能量转换，减少功率损耗。
此外，PWM控制方式还可以有效的降低开关频率产生的电磁干扰，具有更好的线性性能和稳定性。
1.开关电源：TL494能够提供高效、稳定的直流电源输出。
它可以通过外部电路来调节输出电压和电流，适用于各种不同的电子设备，例如计算机、数码产品、工业设备等。
同时，TL494还具有可调的负载能力，能够适应不同的负载要求。
2.逆变器：TL494可以实现交流电转换为直流电或直流电转换为交流电的功能。
逆变器通常应用于太阳能电池阵列、风力发电、电力传输和逆变焊机等领域，通过PWM控制方式实现高效的能源转换和电压转换。
3.电机驱动器：TL494能够根据输入信号控制电机的转速和方向。
它可用于磁悬浮系统、步进电机、直流电机和电动汽车等领域，使电机工作更加稳定和高效。
4.照明系统：TL494可应用于LED照明系统的驱动电路，可通过PWM 控制方式实现对LED亮度和颜色的调节，提供高质量的照明效果。
总之，TL494作为一款经典的电源管理IC，在众多领域中都有广泛的应用。
它能够提供稳定、高效的电源输出，具有灵活性和可靠性。
TL494中文资料及应用电路Microsoft Word 文档
TL494中文资料及应用电路Microsoft Word 文档TL494中文资料及应用电路TL494常应用于电源电路当中,在本站的文章中,除了TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。
TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。
其主要特性如下: TL494主要特征集成了全部的脉宽调制电路。
片内置线性锯齿波振荡器，外置振荡元件仅两个(一个电阻和一个电容)。
内置误差放大器。
内止5V参考基准电压源。
可调整死区时间。
内置功率晶体管可提供500mA的驱动能力。
推或拉两种输出方式。
TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下: 输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。
功率输出管Q1和Q2受控于或非门。
当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。
当控制信号增大，输出脉冲的宽度将减小。
参见图2。
TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。
死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。
当把死区时间控制输入端接上固定的电压(范围在0—3.3V之间)即能在输出脉冲上产生附加的死区时间。
脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段:当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。
两个误差放大器具有从-0.3V到(Vcc-2.0)的共模输入范围，这可能从电源的输出电压和电流察觉得到。

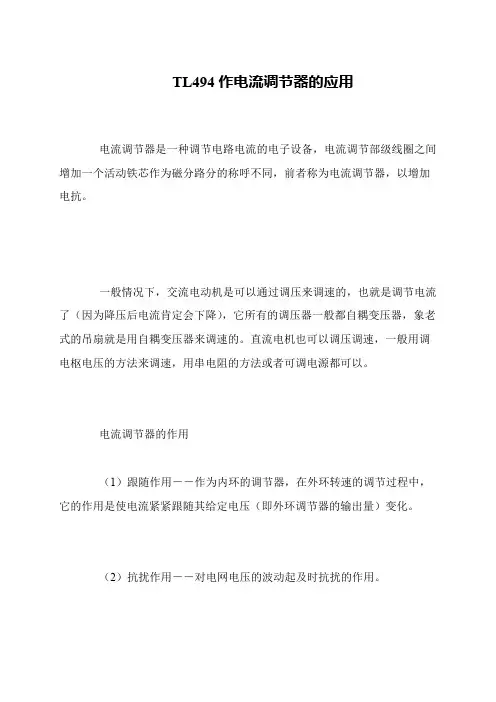

TL494作电流调节器的应用
TL494作电流调节器的应用
电流调节器是一种调节电路电流的电子设备，电流调节部级线圈之间增加一个活动铁芯作为磁分路分的称呼不同，前者称为电流调节器，以增加电抗。
一般情况下，交流电动机是可以通过调压来调速的，也就是调节电流了（因为降压后电流肯定会下降），它所有的调压器一般都自耦变压器，象老式的吊扇就是用自耦变压器来调速的。
直流电机也可以调压调速，一般用调电枢电压的方法来调速，用串电阻的方法或者可调电源都可以。
电流调节器的作用
（1）跟随作用－－作为内环的调节器，在外环转速的调节过程中，它的作用是使电流紧紧跟随其给定电压（即外环调节器的输出量）变化。
（2）抗扰作用－－对电网电压的波动起及时抗扰的作用。
TL494应用原理
TL494应用原理1.参考电压：TL494内部有一个2.5V的参考电压源，用于与反馈信号比较，决定PWM控制器的输出。
可以通过外部电阻分压方式来调整参考电压的大小。
2.误差放大器：TL494内部有两个误差放大器，分别用于比较参考电压和反馈信号。
其中一个误差放大器输出低电平时，PWM控制器的输出为高电平，另一个误差放大器则相反。
这样可以实现双极性PWM输出。
3.PWM控制：TL494通过比较器、锁相环（PLL）和双极性RS触发器来生成PWM信号。
通过调整PWM信号的占空比，可以控制开关管的导通和截止时间，从而控制输出电压和电流。
4.反馈控制：TL494可以接收反馈信号，用于与参考电压进行比较，从而调整PWM信号的占空比，以达到稳定的输出电压或电流。
可以通过外部电阻和电容来实现滤波和抑制噪音。
5.过流保护：TL494内部集成了过流保护电路，当输出电流超过设定值时，会通过反馈信号将PWM占空比调整到最小，以保护电路和元器件的安全。
6.正负输出：通过调整外部电阻和电容，可以实现TL494的正负输出。
正输出通常用于直流电源和DC/AC逆变器，而负输出通常用于直流电源和DC/DC变换器。
7.频率调整：TL494的频率可以通过外部电阻和电容来调整。
较高的频率可以提供更快的响应速度和更小的滞后，但也会增加功率损耗。
较低的频率则相反。
因此，在设计中需要根据具体应用的需求来选择合适的频率。
总结起来，TL494应用原理主要包括参考电压、误差放大器、PWM控制、反馈控制、过流保护、正负输出和频率调整等方面。
它通过稳定的反馈控制实现准确的输出电压和电流，并具有高效率、高稳定性和可靠性的特点。
在电源开关、DC/AC逆变器、DC/DC变换器和汽车电子等领域得到广泛应用。
tl494的原理与应用
TL494的原理与应用1. TL494简介TL494是一款常用的PWM（脉宽调制）控制器芯片，广泛应用于开关模式电源、电池充电器、逆变器等领域。
它由Texas Instruments（德州仪器）公司设计并推出，具有灵活性、可调性和高性能的特点。
2. TL494原理TL494通过控制脉宽调制信号（PWM信号）的占空比来实现对开关电源的电压输出进行调节，实现稳定的电源输出。
它具有内建的误差放大器、比较器、反相输入三角波振荡器和PWM锁相环等功能模块。
TL494的基本工作原理如下：1.输入电压和参考电压经过误差放大器进行比较，产生PWM控制信号。
2.PWM控制信号与三角波振荡器输出的三角波进行比较。
3.达到阈值时，TL494输出高电平；否则，输出低电平。
4.通过调节PWM的占空比，可以控制输出电压的高低。
3. TL494应用3.1 开关模式电源TL494在开关模式电源中广泛应用，能够实现高效率的电能转换。
通过控制开关管的开启和关闭时间，可以实现快速切换，减小能量损耗，提高电源的效率。
TL494还可以实现多种保护功能，如过压保护、过载保护和短路保护等。
这些保护功能能够有效地保护电源和负载，提高系统的可靠性。
3.2 电池充电器TL494可以用于设计高性能的电池充电器。
通过控制PWM信号的占空比，可以调节电池的充电电流和充电时间，使电池充电过程更加稳定和高效。
此外，TL494还具有过充电和过放电保护功能，能够保护电池的安全使用。
它可以监测电池电压，并在超过设定值时自动停止充电，以防止电池过充电而产生危险。
3.3 逆变器TL494也可以用于设计逆变器电路。
逆变器是将直流电源转换为交流电源的装置，广泛应用于太阳能电站、风能发电系统等领域。
TL494可以通过调节PWM信号的占空比和频率，实现对逆变器输出交流电压的调节和控制。
它还可以实现脉宽调制的斩波控制，提高逆变器转换效率和输出电压的质量。
4. 结论TL494是一款功能强大且应用广泛的PWM控制器芯片。
tl494电源工作原理
tl494电源工作原理TL494是一种常用的开关电源集成芯片，广泛应用于各种直流电源中。
它具有较高的转换效率、较低的功耗和噪声、易于控制等优点。
本篇文章将介绍TL494电源芯片的工作原理、内部结构、外部电路以及应用和注意事项。
一、工作原理TL494芯片是一种可调频的DC-DC转换器，其工作原理是将输入的交流电压通过变压、整流和滤波电路转换为直流电压，并通过控制电路进行调节和控制。
1. 输入与输出TL494芯片的输入为交流电源，输出为稳定的直流电压。
输入电压经过变压和整流后，通过滤波电路输出纹波较小的直流电压，即为芯片的输出电压。
2. 内部结构TL494芯片主要由三个部分组成：控制电路、驱动电路和开关管。
控制电路负责调节输出电压和频率，驱动电路将控制信号放大，驱动开关管进行开关动作，从而调节输出电压。
3. 工作过程TL494芯片的工作过程可以分为三个阶段：启动阶段、稳压阶段和停机阶段。
在启动阶段，芯片通过自举电路启动；在稳压阶段，控制电路通过检测输出电压，调节开关管的开关频率，保持输出电压稳定；在停机阶段，开关管关闭，芯片进入待机状态。
二、内部结构图与外部电路1. 内部结构图TL494芯片的内部结构图如图1所示。
控制电路、驱动电路和开关管集成在芯片内部，外部需要通过连接线进行连接。
2. 外部电路TL494芯片的外部电路包括输入滤波电路、反馈电路、驱动电路和控制电路板等。
输入滤波电路用于抑制交流电源的干扰；反馈电路用于检测输出电压，并将其反馈给控制电路；驱动电路将控制信号放大，驱动开关管进行开关动作；控制电路板则负责调节输出电压和频率。
三、应用与注意事项1. 应用TL494芯片广泛应用于各种直流电源中，如充电器、适配器、电源模块等。
它可以通过调节开关管的开关频率和占空比，实现输出电压的调节和控制。
2. 注意事项在使用TL494芯片时，需要注意以下几点：（1）选择合适的滤波电容和电感，以抑制输出纹波和提高输出稳定性；（2）确保输入电源的稳定性，避免电压波动和干扰；（3）正确连接芯片的外部电路和组件，确保电路的正确匹配和稳定工作；（4）注意控制电路的电压和电流限制，避免过载和短路；（5）定期检查和控制电路的参数和性能，确保电源的正常工作。
TL494工作原理与应用技巧
TL494工作原理与应用技巧TL494是一种非常常用的PWM控制芯片，广泛应用于开关电源、逆变器、电机驱动等领域。
它采用了BJT双三极管结构，内部集成了错误电压放大器、错误放大器、误差放大器、PWM比较器、锁相环等功能模块，以实现高精度的PWM控制。
1.输入电压比较：TL494根据输入电压和参考电压之间的差异来判断要调整输出电压。
2.错误放大和对比：TL494使用内部的错误放大器和PWM比较器，将输入电压的误差放大并与三角波进行比较，在每个周期中生成PWM信号。
3.输出调整：通过比较器的输出，可以调整输出电压的占空比，从而控制输出电压的稳定性和转换效率。
4.供电加锁：TL494还集成了一个与内部时钟相位锁相的锁相环，使得它的工作频率可以稳定在理想频率附近。
1.错误电压放大电路设计：为了提高系统的稳定性和精度，可以在TL494的输入引脚接入一个放大器，将输出误差放大，从而使得TL494对输入电压的变化更为敏感。
2.保护电路设计：由于TL494一般被应用于高功率电路中，所以必须考虑到电路的保护。
可以通过增加过流保护、过温保护、过压保护等电路来保护TL494和其它电路免受损坏。
3.输出滤波电路设计：TL494输出的PWM信号是方波，需要经过滤波才能得到稳定的电压输出，因此需要设计合适的滤波电路来滤除高频噪音，并保持输出电压的稳定性。
4.模拟输入设计：除了PWM输出之外，TL494还可以通过DAC接口实现模拟输出。
如果需要控制模拟输出电压，可以将一个DAC芯片与TL494连接，通过编程控制DAC输出，从而实现模拟电压的调整。
5.多级电源设计：在一些应用中，可能需要多个电源来供电不同的部件，可以通过设置TL494的多个反馈输入和输出，来实现多级转换电源。
总结：TL494是一种功能强大的PWM控制芯片，其工作原理简单且稳定，应用范围广泛。
在使用TL494时，可以根据具体应用需求进行设计优化，将其作为整个电源系统的控制核心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TL494介绍及其应用
TL494是美国德州仪器公司生产的一种电压驱动型脉宽调制控制集成电路，主要应用在各种开关电源中。
本文介绍它与相应的输入、输出电路等一起构成一个单回路控制器。
1、TL494管脚配置及其功能
TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。
图1是它的管脚图，其中1、2脚是误差放大器I的同相和反相输入端；3脚是相位校正和增益控制；4脚为间歇期调理，其上加0～3.3V电压时可使截止时间从2%线怀变化到100%；5、6脚分别用于外接振荡电阻和振荡电容；7脚为接地端；8、9脚和11、10脚分别为TL494内部两个末级输出三极管集电极和发射极；12脚为电源供电端；13脚为输出控制端，该脚接地时为并联单端输出方式，接14脚时为推挽输出方式；14脚为5V基准电压输出端，最大输出电流10mA；15、16脚是误差放大器II 的反相和同相输入端。
2、回路控制器工作原理
回路控制器的方框图如图2所示。
被控制量（如压力、流量、温度等）通过传感器交换为0～5V的电信号，作为闭环回路的反馈信号，通过有源简单二阶低通滤波电路进行平滑、去除杂波干扰后送给TL494的误差放大器I的IN+同相输入端。
设定输入信号是由TL494的5V基准电压源经一精密多圈电位器分压，由电位器动端通过有源简单二阶低通滤波电路接入TL494的误差放大器I的IN-反相输入端。
反馈信号和设定信号通过TL494的误差放大器I进行比较放大，进而控制脉冲宽度，这个脉冲空度变化的输出又经过整流滤波电路及由集成运算放大器构成的隔离放大电路进行平滑和放大处理，输出一个与脉冲宽度成正比的、变化范围为0～10V的直流电压。
这个电压就是所需要的输出控制电压，用它去控制执行电路，及时调整被控制量，使被控制量始终与设定值保持一致，形成闭环单回路控制。
用TL494实现的单回路控制器的电路原理图如图3所示。
2.1 输入电路
两个运算放大器IC1A、IC1B都接成有源简单二阶低通滤电路，分别作为反馈信号输入和设定信号输入的处理电路。
在电路设计上，两个输入电路采取完全对称的形式。
将有源简单二阶低通滤波电路的截止频率fp设计为4Hz，根据有
源简单二阶低通滤波电路中fp=0.37f0（f0为该滤波器的特征频率）选取C1与C2为1μF,然后算得R1与R2为16kΩ。
这样可以滤除由于传感器距离较远输入引线过长而带来的高频杂波干扰和平滑传感器信号本身的波动，使加入到TL494的管脚1即误差放大器I同相输入端IN+的信号尽可能地平滑和相对稳定。
在有源简单二阶低通滤波电路与误差放大器I同相输入端IN+之间接有10kΩ的限流隔离电阻。
把TL494的14脚输出的5V基准电压源，用一3.3kΩ精密多圈电位器W1分压作为设定输入信号，通过与处理传感器反馈信号相同的电路，送入TL494的管脚2，即误差放大器I的反相输入端IN-端。
实验中发现，R19、R20这两个限流隔离电阻必不可少。
否则，TL494误差放大器I的两个输入端的电位将相互影响。
另外，实验数据还表明，TL494误差放大器的两个输入端在低电压时跟踪的线性不大好，故这里将两个输入运算放大器的放大倍数取为2，以改善反馈信号与设定信号的跟踪线性。
2.2 脉宽调制电路
在本控制器中只用到了TL494的误差放大器I，故将误差放大器II的IN+（16脚）接地、IN-（15脚）接高电平。
为保护TL494的输出三极管，经R13和R10分压，在4脚加接近0.3V的间歇调整电压。
R9、R12和C5组成了相位校正和增益控制网络。
经过实验，在本控制器中振荡电阻和振荡电容分别取200kΩ和0.1μF。
输出采用并取方式，取自发射级。
整机电源取12V单电源。
2.3 输出电路
为了把脉宽变化的方波信号转换为大小变化的直流信号，通过开关二极管
D1、电容C8进行整流滤波。
R15作为整波滤波的输出负载，还在脉冲截止期间为C8提供放电回路，使C8上的电压与TL494输出的脉宽成正比。
为使输出电压进一步平滑、提高带负载能力以及使输出电压在0～10V之间变化，又加入了一级压控电压源二阶低通滤波电路。
在图中所示元件参数下，最大的直流输出电压是10V，IC3A输出端接的10V稳压二极管，是保证在意外的情况下，使输出电压不大于10V。
3、工作过程
当反馈信号大于设定值时，通过TL494的脉宽调制作用，其9脚与10脚并联输出信号的脉宽减小，这个输出信号再经整流滤波电路及隔离与放大输出电路，使最后输出的直流控制信号的电压相应下降。
直流控制信号通过控制电路经执行机构（如电动机、电热管等）使被控制量下降，再进而通过传感器使反馈信号降低，形成单回路闭环控制。
当反馈信号小于设定值时，上述控制过程相反。
另外，还可以根据被控制系统的具体情况，来调整输入二阶低通滤波器的电容大小，使控制过程及时、准确、稳定。
再有，为使控制过程直观，还应加上设定量及被控制量的显示（指示）电路。
可从两个输入端取出信号，然后分别通过隔离放大电路（如用运算放大器组成的电压跟随器）送到表头指示。
表头可采用多功能数字式电子表头成品或直接用满量程5V的机械表示。
4、实测数据分析
表1～表3的数据是在输出端接10KΩ负载电阻的开环条件下用DT9102A型数字万用表测得的。
其中反馈信号及设定信号分别用精密多圈电位器对标准5V 基准源分压来模拟，并且测量点取自IC1A及IC1B的输出端即IC1的1脚和7脚，输出取自IC3A的1脚。
所有单位均为伏。
表1 开环的条件下实测数据组1
设定
1.021 1.023 1.022 1.021 1.020 1.019 1.018 1.016 1.015 1.012 1.010 （V）
反馈
1.252 1.240 1.227 1.027 1.186 1.162 1.137 1.113 1.090 1.064 1.008 （V）
输出
0.01 1.08 1.99 3.01 4.00 5.00 6.09 7.00 8.00 9.00 9.96 （V）
表2 开环的条件下实测数据组2
表3 开环的条件下实测数据组3
对实际的回路控制器电路测量了多组数据，限于篇幅仅更出以上三级数据。
从测得的数据分析，我们可看出，在开环条件下该控制器的反馈信号的动态范围很小，仅在±0.225V范围内。
当构成闭环联回路控制时，合理的控制系统中（执行机构的最大输出稳定值应为最大设定值的1.1至1.2倍），可以得出反馈量与设定量一定有一个动态平衡值，且在该平衡值睛，反馈量与设定量的一致性应非常好。
也就是说，该控制器的控制灵敏度和控制精度都很高。
经实际应用，证明了以上的分析。
该控制器的控制灵敏度和控制精度都很高，可完全取代一些成本高、电路复杂的单回路控制器。
综上所述，用TL494为主要元件实现的闭环单回路控制器具有构思新颖、电路简单、成本低廉以及控制过程稳定等特点，在很多工业控制场合可获得广泛的应用。
