汽车电器设备实习授课计划
南阳技师学院
南阳市高级技工学校
2014---2015 学年第二学期实习课授课计划
课程汽车电器设备构造与维修
总学时480
授课班级14汽修2、3班
本学期计划学时80
任课教师杨谦朋
教研室主任
系部主任
2015 年3 月7 日
南阳技师学院南阳市高级技工学校
实习课授课计划
课程汽车电气设备构造与维修教材版本中国劳动社会保障出版社
本学期学时
授
课
类
型
学
时
分
配
理论讲授课19 节
实操课61节
复习、考试课节
机动节
说明
南阳技师学院南阳高级技工学校实习课授课计划
课次
周次
章节授课内容
授课学
时
累计
学时
备
注双
周
单
周
理
论
实
习
1 2
3 4 5 1 2 课题五
课题六
仪表系统检测与维修
空调系统拆装与检测（一）
空调系统拆装与检测（二）
空调系统使用与维护（一）
空调系统使用与维护（二）
2
2
2
2
2
6
6
6
6
6
8
16
24
32
40
6 7
8 9 10 3 4
课题六
课题七
课题八
空调系统使用与维护（三）
空调系统使用与维护（四）
空调系统使用与维护（五）
雨刮系统检测与维护
整车电路检测与维护
2
2
2
2
1
6
6
6
6
7
48
56
64
72
80。
汽车电气实训教案
芜湖市职业教育中心
20 14至20 15学年第二学期教师学期授课计划
课程名称汽车电气设备实训任教专业班级15汽修班
教研组汽修教研组
教师名称雷诺
实习教学活动方案设计—1
能力考核评价
实习教学活动方案设计—2
能力考核评价
实习教学活动方案设—3
能力考核评价
实习教学活动方案设计—4
能力考核评价
实习教学活动方案设计—5
能力考核评价
实习教学活动方案设计—6
能力考核评价
实习教学活动方案设计——7
能力考核评价
实习教学活动方案设计——8
能力考核评价
实习教学活动方案设计——9
能力考核评价
实习教学活动方案设计——10
能力考核评价。
汽车电器实训教案

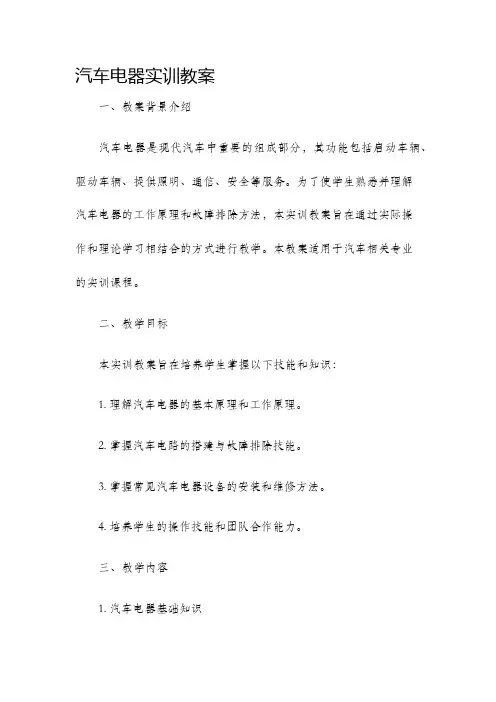

汽车电器实训教案一、教案背景介绍汽车电器是现代汽车中重要的组成部分，其功能包括启动车辆、驱动车辆、提供照明、通信、安全等服务。
为了使学生熟悉并理解汽车电器的工作原理和故障排除方法，本实训教案旨在通过实际操作和理论学习相结合的方式进行教学。
本教案适用于汽车相关专业的实训课程。
二、教学目标本实训教案旨在培养学生掌握以下技能和知识：1. 理解汽车电器的基本原理和工作原理。
2. 掌握汽车电路的搭建与故障排除技能。
3. 掌握常见汽车电器设备的安装和维修方法。
4. 培养学生的操作技能和团队合作能力。
三、教学内容1. 汽车电器基础知识- 汽车电路结构与分类- 汽车电器元件与符号- 汽车电器系统与工作原理2. 汽车电器实验- 汽车电路搭建实验- 汽车电器故障排除实验- 汽车电器设备安装与维修实验四、教学方法1. 理论讲授与课堂讨论：由教师讲解汽车电器基础知识，并通过案例分析和问题讨论引导学生思考和理解。
2. 实验操作：通过模块化教学，学生分组进行汽车电路的搭建与故障排除实验，实践操作培养学生的实际操作能力。
3. 实训案例分析：教师提供真实的汽车电器故障案例，引导学生进行分析和解决问题，培养学生思考和分析能力。
4. 团队合作：学生分组完成实验和案例分析，培养学生的团队合作能力和沟通交流能力。
五、教学评估1. 实验报告：学生根据实验内容编写实验报告，对实验中的搭建过程、排除故障过程和结果进行记录和分析。
2. 实训案例解决报告：学生根据教师提供的汽车电器故障案例，编写问题分析、解决方法和实施过程等详细报告。
3. 课堂测验：定期进行课堂测验，测试学生对汽车电器知识的掌握程度。
六、教学资源1. 教材：根据教学需求选择适当的汽车电器教材。
2. 实验设备：包括汽车电路搭建实验装置、电器故障模拟装置、电路测试仪器等。
3. 实训案例：教师收集和准备真实的汽车电器故障案例，供学生进行分析和解决。
七、教学安排1. 前期准备：教师组织教学材料，并为实验设备进行检查和准备。
汽车电器实训计划

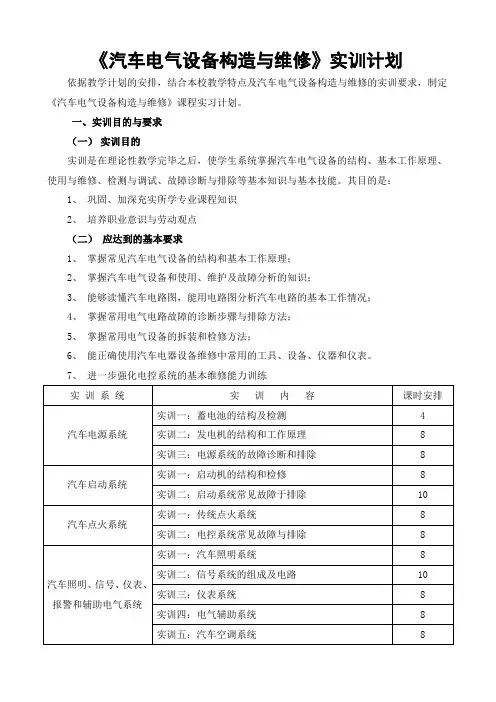

《汽车电气设备构造与维修》实训计划依据教学计划的安排，结合本校教学特点及汽车电气设备构造与维修的实训要求，制定《汽车电气设备构造与维修》课程实习计划。
一、实训目的与要求
（一）实训目的
实训是在理论性教学完毕之后，使学生系统掌握汽车电气设备的结构、基本工作原理、使用与维修、检测与调试、故障诊断与排除等基本知识与基本技能。
其目的是：
1、巩固、加深充实所学专业课程知识
2、培养职业意识与劳动观点
（二）应达到的基本要求
1、掌握常见汽车电气设备的结构和基本工作原理；
2、掌握汽车电气设备和使用、维护及故障分析的知识；
3、能够读懂汽车电路图，能用电路图分析汽车电路的基本工作情况；
4、掌握常用电气电路故障的诊断步骤与排除方法；
5、掌握常用电气设备的拆装和检修方法；
6、能正确使用汽车电器设备维修中常用的工具、设备、仪器和仪表。
7、进一步强化电控系统的基本维修能力训练
三、应知、应会考核
由职业技能鉴定站，组成考评员小组，进行“应知”卷面考试，“应会”实际操作考核，考取汽车维修工职业资格证书。
四、实习考核
1、实习期间，指导教师应对学生考勤登记，按学校的考勤制度执行。
2、每组内容实习结束后，指导教师应对学生的实习表现评定成绩
3、综合实习成绩按“应会”考核成绩的60%比例，实习表现成绩的40%比例综合评定，记入学生档案
85--100分为优，70--84分为良，60--69分为及格，59分以下为不及格。
汽车电气实训教案
（4）停驶车辆的蓄电池，每两个月进行一次补充充电（5）常用车辆的蓄电池，放电程度冬季达25％，夏季达50％即应充电。
（6）拆卸蓄电池电缆时，应先拆下蓄电池负极再拆正极；安装蓄电池电缆应先安装蓄电池正极再安装负极。
2、蓄电池结构的认识：极板、电解液、隔板、壳体3、蓄电池技术状况的检验1）检测前对蓄电池的清洁作业⑴检查蓄电池封胶有无开裂和损坏，柱桩有无破损，壳体有无泄露，否则应修理或者更换。
然后用清水冲洗蓄电池外部的灰尘和污垢，再用碱水清洗。
⑵疏通加液盖通气孔。
⑶用钢丝刷或刮刀清洁柱桩和接线卡头的氧化物并涂抹一层薄凡士林或润滑脂。
2）电解液液面高度的检查－标准值为10～15mm⑴用玻璃管测量法。
⑵观察液面高度指示线法。
⑶从加液面孔观察判断法。
有些汽车蓄电池在电解液加液孔内侧的标准液面位置处开有方视孔，检视液面高度，观察液面在方孔下面为液面过低；正好与方孔平行时为标准；液面满过方孔而充满加液口底部以上为过多。
3）蓄电池放电程度的检查蓄电池放电程度的大小，可用测量电解液密度或测量蓄电池大负荷放电时的端电压来判断。
（1）利用电解液密度判断放电程度如图1-1所示用电解液密度计测量电解液的密度。
图1-1密度计及测量密度的方法a）密度计的构造b）测量电解液密度的方法1-橡皮球2-吸液玻璃管3，5-密度计4-吸管6-温度计4、免维护蓄电池电量的检查（从观察窗检查）（四）蓄电池的充电1、蓄电池的初充电、补充充电的介绍2、介绍蓄电池的恒压充电、恒流充电和脉冲快速充电三种不同充电方法的特点。
3、利用充电机对蓄电池进行充电。
（注意恒压充电时电压的确定及恒流充电时电流的确定）①恒压充电时蓄电池的连接：恒压充电时，充电机的正、负极连接到被充蓄电池的正、负极，被充蓄电池采用并联连接法，要求各蓄电池电压相等，但容量不一定相同。
并联蓄电池的数目必须按充电机的最大输出电流来决定。
②恒流充电时蓄电池的连接：恒流充电时，充电机的正、负极连，接到被充蓄电池的正、负极；被充蓄电池采用串联连接法，即把同容量的蓄电池串联起来接入充电机。
汽车电气设备实训指导书
汽车电器实训指导项目实训十照明系统的检测与故障排除................ .. (33)实训十一仪表系统的检测与故障排除 (36)实训一交流发电机的拆检一、实训内容及目的1、熟悉交流发电机的拆检及装复。
2、掌握交流发电机各部件及总成的检查。
3、正确进行交流发电机的检测。
二、实训器材和用具1、电气试验台、发动机试验台架若干台或汽车若干辆、硅整流交流发电机若干台、蓄电池若干个、一字和十字旋具大小各若干把、开口和梅花扳手各若干套。
2、万用表、弹簧秤、游标卡尺、拉器、百分表各若干、V形铁若干对。
3、油盆、毛刷各若干、适量清洗剂、润滑脂、00号砂布及棉纱。
三、实训注意事项1、拆卸轴承端盖时，不要硬敲乱撬，要使用拉器。
2、使用万用表检测电阻、电压时，应当注意档位的选择。
3、在动态测试过程中，注意人身安全。
4、按照正确的步骤进行拆装。
5、相关部件的检查必须符合技术标准。
四、实训操作步骤1、硅整流交流发电机的拆解及清洗硅整流交流发电机的拆解及清洗(以丰田系列40A型为例)。
1)拆下带轮。
2)拧下“B”端子上的固定螺母井取下绝缘套管。
3)拆下后端盖罩。
4)拧下电刷架和IC调节器的固定螺钉，取下电刷架和IC调节器(注意：电刷要轻取)。
5)将与整流器相连接的三相绕组引线及中性点引线的连接螺钉用十字旋具拧下，取下整流器。
6)拆卸整流器端座。
7)从驱动端盖里取出转子，用棉纱沾适量清洗剂擦洗转子绕组、定子绕组、电刷及其他机件。
2、硅整流交流发电机的检查1)转子的检查①转子绕组短路与断路的检查。
用数字万用表的低电阻档检测两滑环之间的电阻，应符合拄术标准。
若阻值为“∞”，则说明断路；若阻值过小，则说明短路。
一般阻值约为3.5—6Ω，如图5-1所示。
图5-1 转子绕组断路检查图5-2 转子绕组绝缘检查②转子绕组搭铁检查。
检查转子绕组与铁心(或转子轴)之间的绝缘情况。
用万用表导通档检测两滑环与铁心(或转子轴)之间的导通情况。
车辆电气设备课程设计
车辆电气设备课程设计一、课程目标知识目标：1. 学生能理解并掌握车辆电气设备的基本组成、工作原理及相互关系。
2. 学生能掌握车辆电气设备中常见部件的功能、结构及检修方法。
3. 学生了解车辆电气系统故障诊断与排除的基本步骤和方法。
技能目标：1. 学生能正确使用万用表、示波器等检测工具对车辆电气设备进行检测。
2. 学生具备分析车辆电气系统故障原因的能力，并能提出合理的维修方案。
3. 学生能够进行简单的车辆电气设备拆装和维修操作。
情感态度价值观目标：1. 学生树立安全意识，遵守操作规程，养成良好的职业素养。
2. 学生培养团队协作精神，提高沟通与交流能力。
3. 学生增强环保意识，关注新能源汽车及电气设备的发展趋势。
课程性质：本课程为汽车运用与维修专业课程，强调理论与实践相结合。
学生特点：学生为中职二年级学生，已具备一定的基础知识和技能，对车辆电气设备有一定了解。
教学要求：注重培养学生的动手操作能力、故障诊断与排除能力，提高学生的职业素养。
将课程目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容1. 车辆电气设备概述：介绍车辆电气设备的基本组成、工作原理及发展历程，结合教材第一章内容。
- 教学安排：2课时，理论教学。
2. 车辆电气设备主要部件：详细讲解发电机、起动机、蓄电池、灯光系统等主要部件的结构、功能及检修方法，对应教材第二章。
- 教学安排：6课时，理论与实践相结合。
3. 车辆电气设备检测工具与仪器：学习万用表、示波器等检测工具的使用方法，结合教材第三章。
- 教学安排：4课时，实践操作。
4. 车辆电气系统故障诊断与排除：介绍故障诊断与排除的基本步骤、方法，结合教材第四章。
- 教学安排：6课时，理论与实践相结合。
5. 车辆电气设备拆装与维修实例：通过实例讲解，让学生掌握简单电气设备的拆装与维修技巧，对应教材第五章。
- 教学安排：4课时，实践操作。
6. 新能源汽车电气设备：介绍新能源汽车电气设备的特点及发展趋势，拓展学生知识面，结合教材第六章。
汽车电气设备教案(优秀版)word资料
汽车电气设备教案（优秀版）word资料汽车电器与电子设备课程教案汽车电器与电子设备课程教案汽车电器与电子设备课程教案汽车电器与电子设备课程教案汽车电器与电子设备课程教案汽车电器与电子设备课程教案汽车电器与电子设备课程教案汽车电器与电子设备课程教案汽车电器与电子设备课程教案《汽车电气设备构造与维修》教案一体化课教案2．前照灯的自动变光电路：根据迎面来车的灯光强度自动调节前照灯的远、近光。
转向灯、危险报警灯及其电路一、转向灯及危险报警灯电路：1．转向信号系统：（1）组成：闪光继电器（闪光器）、转向开关、转向灯、转向指示灯（2）电路：图5-20、5-212．危险报警灯电路：接通危险报警信号开关时，所有转向信号灯同时闪烁二、闪光器的工作原理：1．电容式闪光器：（1）结构：它主要由继电器和电容组成。
在继电器的铁芯上绕有串联线圈3和并联线圈4。
（2）工作原理：电容式闪光器l-弹簧片；2-触点；3-串联线圈；4-并联线圈；5-电容器；6-灭弧电阻；7-转向灯开关；8-转向信号灯；9-转向指示灯2．翼片式闪光器：（1）直热翼片式：图5-24①结构：主要由翼片、热胀条、触点组成。
②工作原理：（2）旁热翼片式：①结构：主要由翼片、热胀条、触点组成。
②工作原理：三、双音电喇叭控制电路：双音电喇叭继电器1-触点臂；2-线圈；3-按钮；4-蓄电池；5-触点；6-喇叭四、电喇叭的调整：1．铁心间隙的调整（即调整喇叭音调）：铁心间隙小，则喇叭音调高；铁心间隙大，则喇叭音调低。
2．触点预压力调整（即调整喇叭音量）：触点预压力增大时，则音量大；触点预压力减小时，则音量小。
实训阶段：（按实训难易程度确定所须时间）（一）准备工作：1．准备所需工量具，物料工件（二）实施阶段：一）入门指导：1.边操作演示边讲解、图文实物结合、做到精简准。
2.以学生为主体、将大部分时间交给学生实际操作训练；二）巡回指导：1.对每组操作训练学生来回巡查；随时掌握学生作业动态，做到及时发现问题及时解决处理；以防不良现象的发生。
汽车电气设备与维修实习报告3篇范文
汽车电气设备与维修实习报告3篇范文汽车电气设备与维修实习报告1一、实习目的生产实习是教学与生产实际相结合的重要实践性教学环节。
在生产实习过程中，学校也以培养学生观察问题、解决问题和向生产实际学习的能力和方法为目标。
培养我们的团结合作精神，牢固树立我们的群体意识，即个人智慧只有在融入集体之中才能最大限度地发挥作用。
通过这次生产实习，使我在生产实际中学习到了电气设备运行的技术管理知识、电气设备的制造过程知识及在学校无法学到的实践知识。
在向工人学习时，培养了我们艰苦朴素的优良作风。
在生产实践中体会到了严格地遵守纪律、统一组织及协调一致是现代化大生产的需要，也是我们当代大学生所必须的，从而近一步的提高了我们的组织观念。
通过生产实习，对我们巩固和加深所学理论知识，培养我们的独立工作能力和加强劳动观点起了重要作用。
二、入厂以来的工作内容自从6月份我被录取到__电信设备制造公司实习工作至今。
工作的主要内容是组装、接线、制线和调试。
组装、接线和布线主要涉及pr__ch-6s高阻直流配电屏、pr__ch-6m高阻直流配电屏、prd100ac交流配电箱、prs3004综合机架、prte500机架等;调试主要进行了smps1000、smps__、smps3000、smps6300、smps0500、smps0704等系列模块的静态调试和高压测试等等。
调试过程要严格按照电气调试步骤手册进行，一步步地发现问题并解决问题。
此外，还做了焊接电路板，制作电线，组装模块和安装空插头的工作，主要涉及分压板、整流板、控制板、温度显示电路板和晶升限位等等。
三、我对技术工作的理解我想在公司的企业文化中有一句话很好地概括了技术工作的全部内容—“研究、试验、设计、制造、安装、使用、维修，七件大事技术人员要一竿子到底!”。
我认为这里所说的“七件大事”就是技术工作。
有些人认为只有研究和设计一些高科技含量的东西才是真正的技术性工作，而贬低看不起安装、使用和维修这些工作，认为技术含量低甚至没有技术含量。
《汽车电气设备构造与维修》课程教学计划
《汽车电气设备构造与维修》课程标准一、课程性质和任务性质：本课程是有关汽车电气设备构造、原理检测维修于一体的实用性较强的专业课程。
任务：在明确汽车电设备各个系统作用的基础上，掌握其基本原理和具体结构以及常见故障现象、原因和诊断排除方法。
二、学习要求1、掌握汽车电气设备的作用和工作原理。
2、能熟练地给出各系统基本电路图。
3、了解具体结构和使用维修注意事项。
4、了解汽车电气设备的新技术。
5、了解各系统正常工作的特征初步掌握故障诊断方法。
三、学习方法1、理论与实践结合，在理论课中学原理，实验课上学结构和技能。
2、做好课堂笔记参考课外书籍开拓专业视野。
3、注意掌握基本作用和原理培养自学能力、适应能力和创新能力四、教学内容及分目标第１章蓄电池第一章1.1 蓄电池的构造型号了解：蓄电池工作原理及工作特性1.2 蓄电池的工作原理掌握：蓄电池型号、使用与维护及故障1.3 蓄电池的工作特性1.4 蓄电池的容量及影响因1.5 蓄电池的充电方法1.6 蓄电池的使用与维护实训：电源系统：1、检测液面高度、密度、放电程度2、充电方法、充电规范3、发电机正确拆装、检查、检测、调节器检测4、电源系统电路连接5、发电机实车试验6、实车电源系统故障诊断与排除第2章交流发电机与电压调节器2.1 交流发电机的构造第2章2.2 交流发电发机的工作原理了解：交流发电机构造与工作原2.3 交流发电机的工作特性理及特性2.4 无刷交流发电机掌握：交流发电机的故障及诊2.5 电压调节器断2.6 交流发电机及其调节器的维护第3章起动机3.1 起动机的结构及类型第3章3.2直流电动机了解：起动机的结构3.3 起动机的传动机构掌握：起动机的类型3.4 起动机的操纵机构实训：起动系统：1、起动机拆装、检查、检测、磁力开关检测、起动断电器检测2、起动系统电路连接、空转试验3、实车、实机起动电路连接、试验4、起动系统故障诊断与排除第4章点火系统第4章4.1 传统点火系统了解：点火系统的主要部件4.2 无触点电子点火系统掌握：点火系统的故障诊断与4.4 点火系统主要部件排除第5章照明与信号系统第5章：11.4 照明系统了解：照明系统结构和类型5.1 汽车灯具的种类掌握：照明系统的故障诊断5.2 前照灯与排除5.3 雾灯5.4 转向灯与危险报警灯实训：点火系统：1、点火器、脉冲发生器、点火线圈、火花塞检测2、点火系统电路连接、试验3、点火正时的调整4、点火系统故障诊断与排除5、微机控制点火电路初步认识11.5 信号系统5.4 转向灯与危险报警灯5.5 制动信号灯5.6 倒车信号装置5.7 电喇叭第6章仪表与报警系统第6章6.1 仪表了解：仪表的元件6.2 报警系统掌握：仪表的故障诊断与排除6.3 电子显示系统第7章辅助电气系统第7章7.1 风窗清洁装置了解：辅助系统的元件7.2 起动预热装置掌握：辅助系统的故障诊断与7.3 电动车窗排除7.4 电动后视镜7.5电动中央门锁7.6 电动座椅实训：照明与信号、仪表与报警、辅助系统：1、灯具种类、实车布置2、照明、转向电路连接试验3、传感器与仪表性能检测试验4、辅助电气系统和装置性能试验5、实车以照明、转向等为主的电路故障诊断与排除第8章：汽车电路分析基础9.1 汽车电器基础元件9.2 汽车电路的特点9.3 汽车电路图种类9.4 汽车电路检修常识五、学时分配表（总课时458节）1六、总目标根据现代汽车电子化要求合理调和中等职业专业要求，以适应学生口味为原则系统讲学。
汽车电气设备与维修教学工作计划
汽车电气设备与维修教学工作计划第一篇：汽车电气设备与维修教学工作计划《汽车电气设备与维修》教学工作计划一、基本情况1）课程名称：汽车电气设备与维修2）教材使用情况：高等教育出版社3）任课班级：汽检1401，汽服1401，汽检1402 4）计划教学时数：64课时二、教学目标与任务本课程是高职学校汽车检测与维修的主干专业课程。
其任务是使学生具备从事汽车维修与检查基本技能，培养学生实践能力和我国汽车修理人才打下坚实基础。
二、课程教学目标（一）知识教学目标熟悉汽车电路的基本概念、基本原理，熟悉汽车电气构造；（二）能力培养目标1.初步具有识读电路图、零部件拆装；2.初步具有分析汽车电路基本结构；3.初步具有学习和维修保养汽车电气设备的能力；三、教学内容和要求第一部分汽车电源系教学内容：蓄电池的结构与型号；蓄电池的工作原理和特性；蓄电池的使用；蓄电池技术状况的检查；充电设备；交流发电机的结构、工作原理及工作特性；电源系统电路、发电机和调节器的正确使用和故障诊断方法。
教学要求：熟练掌握：发电机的结构、工作原理及工作特性、。
掌握：发电机调节器的正确使用和故障诊断基本方法、电源系的基本故障诊断与排除。
第二部分汽车启动系教学内容：启动系的组成、结构和工作原理；启动系控制电路；起动机的拆装与维修；启动系的故障与诊断；启动系性能检测。
教学要求：熟练掌握：启动系控制电路；启动系拆装与维护；起动机的性能检测。
掌握：启动系的故障诊断与维修。
第三部分点火系教学内容：传统点火系的组成、工作原理及工作特性：点火系主要原件的拆装与维护；点火系的电路连接；点火系的使用及维护；点火系的故障诊断；点火系的性能测试。
教学要求：熟练掌握：点火系的组成、工作原理及工作特性；点火系的维护及使用。
掌握：点火系的主要原件的拆装与维护；点火系的故障诊断与排除了解：点火系的工作原理。
第四部分照明、信号、仪表及报警系统、空调安全以及常见辅助电气系统检修。
教学内容：照明系统；仪表系统；汽车报警系统、照明、信号及报警系统空调系统安全气囊辅助电气系统常见故障与诊断。
