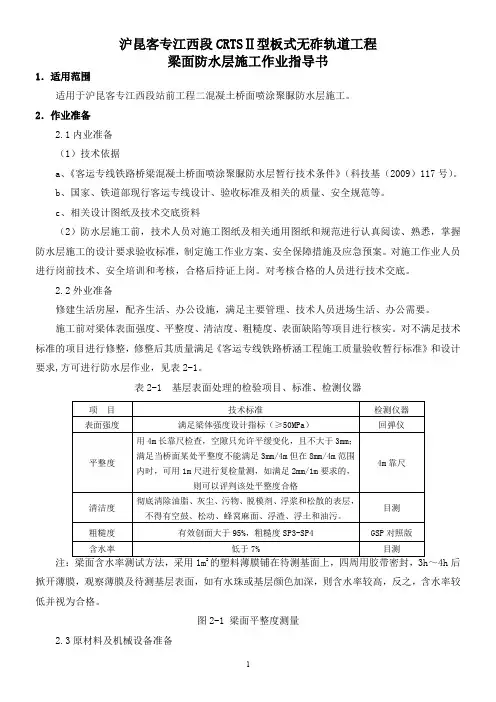

CRTSⅡ型板式无砟轨道工程施工作业指导书(第二卷)
沪昆客专江西段CRTSⅡ型板式无砟轨道工程梁面防水层施工作业指导书1．适用范围适用于沪昆客专江西段站前工程二混凝土桥面喷涂聚脲防水层施工。
2．作业准备2.1内业准备（1）技术依据a、《客运专线铁路桥梁混凝土桥面喷涂聚脲防水层暂行技术条件》（科技基（2009）117号）。
b、国家、铁道部现行客运专线设计、验收标准及相关的质量、安全规范等。
c、相关设计图纸及技术交底资料（2）防水层施工前，技术人员对施工图纸及相关通用图纸和规范进行认真阅读、熟悉，掌握防水层施工的设计要求验收标准，制定施工作业方案、安全保障措施及应急预案。
对施工作业人员进行岗前技术、安全培训和考核，合格后持证上岗。
对考核合格的人员进行技术交底。
2.2外业准备修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
施工前对梁体表面强度、平整度、清洁度、粗糙度、表面缺陷等项目进行核实。
对不满足技术标准的项目进行修整，修整后其质量满足《客运专线铁路桥涵工程施工质量验收暂行标准》和设计要求,方可进行防水层作业，见表2-1。
表2-1 基层表面处理的检验项目、标准、检测仪器～4h后掀开薄膜，观察薄膜及待测基层表面，如有水珠或基层颜色加深，则含水率较高，反之，含水率较低并视为合格。
图2-1 梁面平整度测量2.3原材料及机械设备准备喷涂主要材料、辅助材料的种类和技术条件符合设计要求。
喷涂主材纯聚脲防水材料属于甲供物资。
严格纯聚脲防水材料进场检验。
必须按照验收标准和技术条件要求，与监理人员一起对进场的每批纯聚脲防水材料进行检查验收，合格后方可接受。
按规定频次进行取样抽检，自己不能做的检测试验项目，必须委托有资质的单位进行，不得漏检少检。
发现不合格的不得接受并清退出场，做好不合格记录台帐。
任何新选厂家；转厂生产、生产材料和工艺有变化、用户对产品质量有疑问或有要求时要重新进行检验。
喷涂前检查喷涂材料相应的产品合格证、检验报告等质量证件。
铁路施工无砟轨道培训要点
铁路施工无砟轨道培训要点为做好客运专线无砟轨道工程的组织实施，全面提高无砟轨道建设管理和施工组织水平，又好又快地推进客运专线建设，根据目前客运专线无砟轨道实施准备和组织施工中存在的问题，提出以下培训建议：一、无砟轨道施工准备1. 技术准备。
建设单位要组织做好无砟轨道施工图纸的审核与发放，设计交底，引进无砟轨道技术的消化吸收和再创新科研攻关，组织编制预应力轨道板（枕）制造技术条件，无砟轨道施工技术细则，试验、检验和验收细则等技术文件，开展试验验证、专项咨询和专家评审，配合部有关司局做好轨道部件产品质量认证和上道审查的有关工作。
2. 施工调查。
超前做好无砟轨道施工便道，预制件、原材料、加工料的生产、存放与运输，气候等条件的现场调研。
按照有关标准和设计要求，明确提出无砟轨道施工对梁面、路基面的平面位置、高程、作业条件等的要求。
与站后单位沟通与协调，明确综合接地、过轨管线、接触网等工程的设计要求和施工安排，明确接口衔接界面。
根据现场调研与相关接口工程沟通情况，制订不同条件下的无砟轨道施工组织和物流管理方案。
长大隧道、跨越大江大河桥梁和村镇密集无畅通便道地段，要制订切实可行、满足设计和质量要求的无砟轨道施工组织和物流管理预案。
3. 施工组织设计和作业指导书编制。
在无砟轨道实施前，建设单位要提前半年左右组织编制全线无砟轨道指导性施工组织设计，组织专项咨询或以会议专家审查后批准执行。
施工单位要根据指导性施工组织设计总体安排，编制实施性施工组织设计，明确各作业面的进度指标，施工起止时间，施工操作、技术、测量、质检和管理人员配备，工装设备配备计划，施工工艺，工序交接检查方法和程序，材料运输方案。
施工单位要提前编制无砟轨道各分项工程、各工序的作业指导书，经集团公司审查后报建设单位审查。
设计单位要同步编制配合无砟轨道施工的相关计划文件报建设单位。
施工单位实施性无砟轨道施工组织和作业指导书必须由建设单位组织审查后才能开始施工。
无砟轨道作业培训教材
双块式无砟轨道施工作业培训教材一、培训目的：要求掌握双块式无砟轨道支承层施工作业的工艺流程、操作要点、和相应的工艺标准，要求掌握双块式无砟轨道道床板施工作业的工艺流程、操作要点和相应的工艺标准，指导和规范双块式无砟轨道支承层及道床板施工。
培训依据：1、兰新第二双线无砟轨道施工图及设计文件2、高速铁路轨道工程施工技术指南3、《高速铁路轨道工程施工质量验收标准》［TB10754-2010]4、《铁路混凝土与砌体工程施工质量验收标准》[ TB 10424-2010 ] 高速铁路工程测量规范》［TB 10601-2009 ］施工控制要点：二、施工过程控制（一）、支承层施工过程控制1、支承层施工宜采用滑模摊铺机进行。
采用滑模摊铺机施工时支承层材料应采用水硬性混合料。
采用模筑法施工时，支承层材料应采用低塑性水泥混凝土。
支承层使用滑模摊铺机施工基本工艺流程:采用滑模摊铺机施工时;a引导线控制点纵向间距直线段不应大于10m,曲线段一般为5-7m. b引导线控制点定位也许偏差：平面5mm,高程士3mm.c引导线张拉到位后，相对于引导线控制点的允许偏差：平面5mm高程：士2mm2、水硬性混合料或水泥混凝土材料检查应符合规范要求。
3、支承层施工完成后检查：1）、支承层表面应平整、颜色均匀，不得有疏松和缺棱掉角等缺陷。
2）、支承层外形尺寸允许偏差及检验方法：施工单位采用滑模摊铺机施工时，每50m检查一处，采用模筑法施工时，每20m检查一处4、施工中注意事项：1）、采用滑模摊铺机施工时，应在12小时以内进行横向切缝。
一般情况下沿线路方向每3.9m设一横向切缝，缝深9cm缝宽0.5cm且与线下构筑物结构缝对齐。
2）、支承层宽出轨道板部分横坡应符合设计要求。
3）、支承层摊铺或浇筑完成后应洒水并覆盖保湿养护，养护时间不应少于7d。
4）、气温低于5 C或雨雪天气时，不应进行支承层施工。
5）、支承层施工前，应对支承层范围内的基床表层清扫干净并适度湿润，但不得有积水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沪昆客专贵州西段无砟轨道施工培训
一、线下工程交接验收
无砟轨道开工报告的必要条件，由公司红果指挥部组织：
1. 按设计图完成全部工程。
2. 隧道内轨道基础面渗水、冒水必须处理。
3. 隧道内轨道基础面开裂必须处理，如灌浆封闭及植钢筋等。
……
二、无砟轨道开工报告
每一段均须报批开工报告，请各单位提前准备：
1. 案例一：贵广某单位擅自施工，被公司发了不良行为。
2. 案例二：长昆贵州东段某单位擅自施工，被公司发了不良行为。
三、CRTSⅠ型无砟道床
(一)、钢筋砼轨道结构
路基、隧道段为整体道床，桥上为分块道床，施工工法为轨排框架挂枕灌注砼，钢筋砼工程须内实外美：
1. 基面处理
(1) 基面必须凿毛、冲洗干净、湿润不得有积水。
(2) 施工缝处道床侧面须凿毛。
(3) 梁面预埋套筒损坏须处理。
2. 钢筋施工
(1) 道床上、下层钢筋同一断面处钢筋搭接接头不大于25%。
(2) 底座下层钢筋网、道床下层钢筋每平米垫块不少于4个。
3. 砼试验
基础工作，须项目经理、指挥长重视(现场提问，怎么重视)：
(1) 控制水泥用量，控制坍落度，保证强度，路基段防砼开裂。
(2) 同条件、标养试验每循环做。
(3) 道床砼初凝前后喷雾洒水养护，终凝后保湿养护14天以上，特别是洞外路基段。
(4) 砼拌和时间150秒。
4. 砼施工
(1) 道床砼灌注顺序：横向从一头往别一头，自动温流至下一根轨枕。
(2) 道床砼须加强振捣、防止漏振、欠振。
……
5. 东段案例：
(1) 长昆贵州东段某单位在路基段……
(2) 长昆贵州东段某单位在路基段、桥上施工……
(3) 发黄牌。
(4) 轨道工程师建议发不良行为。
对这几家单位是一种促进。
(二)、轨道平顺性
1. 轨道几何状态：轨距、轨距变化率、轨向、高低、水平、扭
曲、与设计高程偏差、与设计中线偏差。
(1) 浇筑道床后松扣压件前的数据一定要采集：指定专人负责，工程部、红果指组织施工、监理跟班测量。
发现无数据的，现场直接发黄牌～一般不良行为；发现造假资料的，现场直接发一般不良行为～严重不良行为。
(2) 长钢筋锁定后、工务进场精调前数据一定要采集。
(3) 宝桥正线高速无砟道岔平面、高程比正线无砟轨道调整量小，如高程只能调高10mm。
普安车站道岔在桥上。
2. 西段墩高、梁跨度大，温差对精调影响。
3. 东段长轨精调案例：平面5mm，高程降4mm，抬26mm；工务不懂轨道结构，只要调不过来，就要求施工单位拆。
见附件。
(三)、施工组织
与通车节点比较，西段无砟轨道施工已滞后：各单位须创造无砟轨道开工条件，均衡施工；否则将会抢工期，出现乱干、乱抢，难以保证质量。
附：二十三局案例。
(四)、总结
无砟轨道重在事前控制，指挥长、项目经理等管理层要高度重视：
1. 施工完后整改太困难。
2. 铺轨后整改更困难。
3. 工务进场精调后发现问题再来整改：损企业形象、损公司形象、损工管中心形象。
4. 运营后整改：要花开大的代价，可能会造成社会影响……
沪昆客专贵州公司工程部吴秀雄
2015年4月2日。
