屏幕保护膜胶粘性的检测方法
保护膜粘性测试规范
在测定段内（球不动达 5s 以上）的各种球中挑出最大的。拿出同一试片中发现的最大球以
及该球号与之相邻的大小两个球，在同一试样上各进行一次测试，以确认最大球号的钢球。
在 挑 出 最 大 球 之 前 ，在 同 一 张 试 片 上 滚 动 若 干 次 都 可 以 ，但 是 它 不 能 作 为 正保 护 膜 粘 性 检 验 规 范
制定
1
审核
批准序号 修订日期 - 让每个人平等地提升自我文件修订记录
修订内容
修订 页次
版次 备注
、目的 明确规定保护膜来料粘性检验作业程序,正确指导保护膜来料粘性的检验,确保入库的保护膜的质
量符合客户的质量要求，特制定此标准。 2
规定的位置上。把助滚段用聚酯薄膜贴敷在试片胶粘面的规定位置上，在贴敷聚酯薄膜时，
应 勿 使 气 泡 夹 杂 或 起 皱 ，也 不 要 加 上 大 的 压 力 。在 固 定 试 片 时 ，注 意 不 要 使 之 发 生 翘 曲 或 鼓
起。若在边缘部分发生鼓起，则应用别的胶粘带把这部分固定在倾斜面上。
4.2.3.为使助滚段的长度恒定为 100 mm，根据球的大小，把球中心调整在球的起始位置上。
注：1）擦洗时无短纤维掉落的纱布、无纺布等织物，并且不含可溶于溶剂的物质。
2）环烷烃、溶剂油 、酒 精、异丙醇、甲苯 等试 剂级或没有残留物 的工 业级的溶剂 。
4.2.6 .预 选 最 大 钢 球 调 整 起 始 位 置 ，用 不 同 大 小 的 球 ，重 复 球 的 清 洗 、滚 转 等 、范围
适用本公司保护膜来料（外购件、外协件）、自加工物料的粘性测试检验。
、权责
适用于负责来料检验的 IQC(QA)
仪器及检验方法
检验仪器：初粘性测试仪
手机保护膜检测标准
手机保护膜检测标准手机保护膜作为手机配件中的重要一环，其质量直接关系到手机屏幕的保护和用户体验。
因此，对手机保护膜的检测标准显得尤为重要。
下面将介绍手机保护膜检测标准的相关内容，以便广大消费者和生产厂家了解和遵守相关标准，确保手机保护膜的质量和安全。
一、外观检测。
1.1 表面平整度，手机保护膜的表面应平整光滑，不得有气泡、皱纹、灰尘、杂质等缺陷。
1.2 边缘处理，手机保护膜的边缘应平整，无毛刺、起翘等现象。
1.3 透光度，手机保护膜应具有良好的透光性能，不得影响手机屏幕显示效果。
二、物理性能检测。
2.1 耐磨性，手机保护膜应具有一定的耐磨性能，经过一定次数的磨擦后，不得出现划痕、磨损等情况。
2.2 耐冲击性，手机保护膜应具有一定的抗冲击能力，能有效保护手机屏幕不受外部冲击而破裂。
2.3 耐拉伸性，手机保护膜应具有一定的拉伸性能，能够适应手机屏幕的曲面设计，不易产生断裂。
三、环保检测。
3.1 化学物质含量，手机保护膜应符合相关环保标准，不得含有对人体有害的化学物质，如重金属、有害染料等。
3.2 可降解性，手机保护膜应具有一定的可降解性能，降解后不会对环境造成污染。
四、贴合性检测。
4.1 贴合度，手机保护膜应能够完全贴合手机屏幕，不得存在气泡、缝隙等现象。
4.2 粘附性，手机保护膜的背面胶水应具有良好的粘附性能，能够牢固粘附在手机屏幕上，不易脱落。
五、包装检测。
5.1 包装完整性，手机保护膜的包装应完整无损，不得有破损、变形、污染等现象。
5.2 产品标识，手机保护膜的包装上应有清晰的产品标识，包括产品型号、生产日期、生产厂家信息等。
通过以上手机保护膜检测标准的介绍，我们可以清晰了解手机保护膜的质量标准和检测要求。
希望手机保护膜生产厂家和消费者能够共同遵守相关标准，确保手机保护膜的质量和安全，为用户提供更好的使用体验。
屏幕保护膜胶粘性的检测方法
屏幕保护膜胶粘性的检测方法摘要：屏幕保护膜是用于装裱手机、相机等电子产品屏幕的一种冷裱膜，胶粘性是其一项重要的性能指标，是保证其有效保护屏幕的重要因素。
本文通过利用XLW(EC)智能电子拉力试验机测试屏幕保护膜的胶粘性，介绍测试原理、试验步骤等信息，为相关企业检测屏幕保护膜的胶粘性提供参考。
关键词：屏幕保护膜、保护膜、软塑复合膜、胶粘性、剥离强度、电子拉力试验机1、意义屏幕保护膜通常粘贴在手机、电脑等电子产品屏幕上，其作用是为了防水、防尘，同时防止屏幕上残留指纹印迹，起到保护屏幕的作用。
其材质通常包括PP、PVC、PET和AR等。
因需要粘贴在手机或电脑屏幕上，保护膜应具有一定的胶粘性能。
若屏幕保护膜的胶粘性较差，即屏幕保护膜在屏幕的贴附力较低，可能会出现保护膜卷起或气泡残留，不但影响美观，甚至出现屏幕保护膜脱落的现象；若屏幕保护膜的胶粘性过高，在使用一段时候后从屏幕取走屏幕保护膜时会有部分胶黏成分粘贴在手机屏幕上，造成后期更换屏幕保护膜不便。
因此，具有适当胶粘性的屏幕保护膜既可以起到保护屏幕的作用，又能方便用户的更换。
图1 屏幕保护膜2、现状针对屏幕保护膜胶粘性的检测指标包括初粘性、持粘性、剥离强度等，国内针对保护膜暂时没有相关的标准，本文参考GB/T 2792-2014《胶粘带剥离强度的试验方法》进行屏幕保护膜胶粘性的测试。
3、试验样品某品牌屏幕保护膜。
4、试验设备图2 XLW(EC)智能电子拉力试验机4.1设备原理设备配置了上、下两个夹头用于夹持试样，上夹头可按照设备预先设定的试验速度进行移动，下夹头固定不动。
试验时将试样的两端分别装夹在上、下夹头，两夹头做相对运动，上夹头上配置的力值传感器与机器内部配置的位移传感器会实时记录试样在发生变化的过程中产生的力值、位移，从而最终计算出试样的剥离力、拉伸、撕裂、变形率等性能指标。
4.2 适用范围(1) 设备适用于试样90度剥离、180度剥离、拉伸性能、拉断力、抗撕裂性能、热封强度等基础性能测试。
pe保护膜粘度测试方法

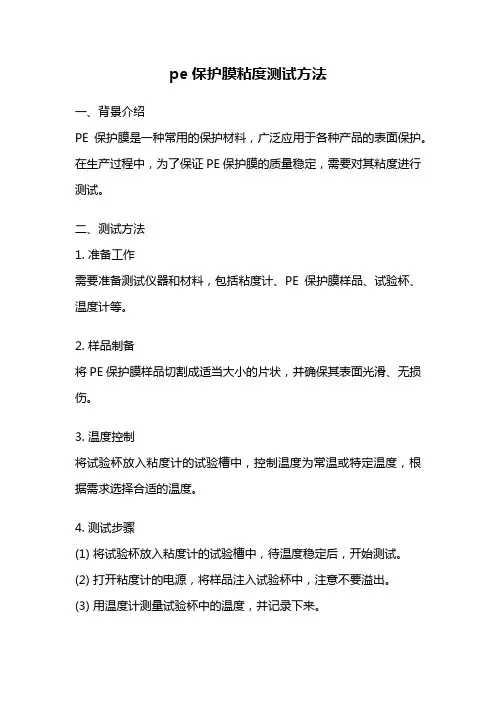

pe保护膜粘度测试方法一、背景介绍PE保护膜是一种常用的保护材料，广泛应用于各种产品的表面保护。
在生产过程中，为了保证PE保护膜的质量稳定，需要对其粘度进行测试。
二、测试方法1. 准备工作需要准备测试仪器和材料，包括粘度计、PE保护膜样品、试验杯、温度计等。
2. 样品制备将PE保护膜样品切割成适当大小的片状，并确保其表面光滑、无损伤。
3. 温度控制将试验杯放入粘度计的试验槽中，控制温度为常温或特定温度，根据需求选择合适的温度。
4. 测试步骤(1) 将试验杯放入粘度计的试验槽中，待温度稳定后，开始测试。
(2) 打开粘度计的电源，将样品注入试验杯中，注意不要溢出。
(3) 用温度计测量试验杯中的温度，并记录下来。
(4) 启动粘度计，开始测试。
根据仪器的使用说明，将试验杯放入粘度计中，并设置测试参数。
一般情况下，测试时间为一定时间间隔内的粘度变化情况。
(5) 等待测试结束后，记录下测试结果。
5. 数据分析对测试结果进行分析，可以得到PE保护膜样品在不同温度下的粘度变化情况。
根据实际需求，可以选择合适的温度范围，以及确定PE 保护膜的最佳粘度。
6. 结论和建议根据测试结果，得出PE保护膜在不同温度下的粘度变化规律。
根据产品的使用环境和要求，可以确定PE保护膜的适用温度范围，以及对粘度的要求。
同时，根据测试结果，可以对生产工艺进行调整和改进，以提高PE保护膜的质量和稳定性。
三、注意事项1. 在测试过程中，要注意保持环境的清洁和温度的稳定，以避免测试结果的误差。
2. 根据实际需求，可以选择不同的测试方法和仪器，以获得更准确和可靠的测试结果。
3. 在测试结束后，要及时清洁仪器和材料，以保证下次测试的准确性和可靠性。
四、总结本文介绍了PE保护膜粘度测试的方法和步骤，包括准备工作、样品制备、温度控制、测试步骤、数据分析、结论和建议等。
通过粘度测试，可以了解PE保护膜在不同温度下的粘度变化情况，从而为生产工艺的优化和产品质量的控制提供参考依据。
保护膜粘着力测试标准

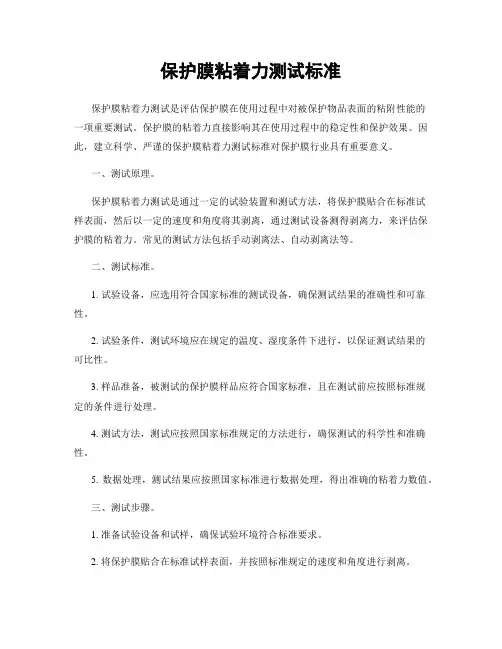

保护膜粘着力测试标准保护膜粘着力测试是评估保护膜在使用过程中对被保护物品表面的粘附性能的一项重要测试。
保护膜的粘着力直接影响其在使用过程中的稳定性和保护效果。
因此，建立科学、严谨的保护膜粘着力测试标准对保护膜行业具有重要意义。
一、测试原理。
保护膜粘着力测试是通过一定的试验装置和测试方法，将保护膜贴合在标准试样表面，然后以一定的速度和角度将其剥离，通过测试设备测得剥离力，来评估保护膜的粘着力。
常见的测试方法包括手动剥离法、自动剥离法等。
二、测试标准。
1. 试验设备，应选用符合国家标准的测试设备，确保测试结果的准确性和可靠性。
2. 试验条件，测试环境应在规定的温度、湿度条件下进行，以保证测试结果的可比性。
3. 样品准备，被测试的保护膜样品应符合国家标准，且在测试前应按照标准规定的条件进行处理。
4. 测试方法，测试应按照国家标准规定的方法进行，确保测试的科学性和准确性。
5. 数据处理，测试结果应按照国家标准进行数据处理，得出准确的粘着力数值。
三、测试步骤。
1. 准备试验设备和试样，确保试验环境符合标准要求。
2. 将保护膜贴合在标准试样表面，并按照标准规定的速度和角度进行剥离。
3. 测得剥离力数值，并进行数据处理得出最终的粘着力测试结果。
四、测试结果分析。
根据测试结果，可以对保护膜的粘着力进行评估。
如果测试结果符合国家标准要求，说明保护膜具有良好的粘着力，可以在使用过程中有效地保护被保护物品的表面。
如果测试结果不符合标准要求，需要对保护膜的生产工艺和材料进行调整，以提高其粘着力性能。
五、测试注意事项。
1. 测试过程中应严格按照国家标准的要求进行，以确保测试结果的准确性和可靠性。
2. 测试设备和试验环境应经过严格的校准和检验，以保证测试的科学性和可比性。
3. 试样的准备和处理应符合国家标准的要求，以保证测试结果的准确性和可比性。
六、总结。
保护膜粘着力测试标准是保护膜行业的重要标准之一，对于提高保护膜的品质和性能具有重要意义。
标准胶黏剂初粘性的检测操作方法
标准胶黏剂初粘性的检测操作方法
不干胶、标签、胶带、保护膜等胶粘类产品都是胶黏剂中的一种，它们的初始粘着力值的测试用环形初粘测试仪即可检测出来，下面简单介绍一下此仪器及标准胶黏剂初粘性的检测操作方法：
基本简介
适用于不干胶、标签、胶带、保护膜等胶粘类初始粘着力值测试。
一般使用可精确测量初始粘度力值大小的仪器测量。
通过配备高精度进口品牌传感器，确保数据准确可靠，满足FINAT，ASTM 等国际标准。
主要参数
测量范围20N 300N （可选其一）
测量精度1级
测量速度300mm/min（试验速度1-500mm/min 范围可调）
速度精度小于±2%误差
试样尺寸180mm(L)×25mm(B)
试验板尺寸25mm×72mm×3mm(长宽厚)
机器尺寸310mm×400mm×560mm (长宽高)
重量26Kg
环境要求
环境温度23±2℃
相对湿度最高80%，无凝露
工作电源220V 50Hz
操作方法
将环形胶黏剂试样与标准浮法玻璃试验板以300mm/min 恒速完全接触之后，
仪器自动地再反向将环形试样和试验板以300mm/min 恒速完全分离，所产生的最大力，这个最大力值即为所测试样的环形初粘力。
胶带粘性测试方法
胶带粘性测试方法胶带的粘性是指其能够吸附到物体表面、并且能够固定在那里的能力。
测试胶带的粘性对于确定其在特定应用中的性能至关重要。
下面介绍一种常见的胶带粘性测试方法，剥离强度测试。
剥离强度测试是衡量胶带与表面粘附强度的一种方法，它能够确定胶带能够承受多大的拉力而不会脱离表面。
以下是该方法的详细步骤：材料准备：1.胶带样品：选择合适的胶带样品，确保其宽度和长度足够用于测试。
2.表面样品：选择适合的表面材料，例如不锈钢板、玻璃板或塑料板。
确保表面是干净、平整的，并且没有任何杂质。
3.试验设备：剥离强度测试机、万能材料测试机或手动剥离测试机，以及相应的夹具。
4.温湿度控制：在实验室中维持恒定的温湿度条件。
实验过程：1.将表面样品固定在测试夹具上，确保其表面光滑平整。
2.仔细将胶带样品粘贴在表面样品上，确保胶带与表面完全贴合并且没有任何气泡。
3.将胶带的一端固定在剥离强度测试机的夹具上，并将其它端固定在拉力计的夹具上。
4.开始测试前，根据所需的温度和湿度条件，将样品放入试验设备中，并在所需的时间内保持稳定的环境条件。
5.开始测试，以固定的剥离速度逐渐拉伸胶带，直到胶带彻底脱离表面样品为止。
6.记录拉力计显示的最大力值，这个值即为剥离强度的测量结果。
7.重复实验多次，取平均值以提高测试结果的准确性。
8.此外，可以测试不同剥离速度、湿度和温度条件下的胶带粘性，以获得更多的数据。
实验注意事项：1.确保实验室环境和试验设备的稳定性，例如必要时使用温湿度控制设备。
2.在实验过程中要小心操作，避免对人员和设备的伤害。
3.在进行测试前，先了解和遵守相关安全操作规程。
4.使用合适的仪器设备和夹具，以确保结果的可靠性和可重复性。
5.对于不同类型的胶带和表面材料，可能需要使用不同的实验参数和条件。
总结起来，剥离强度测试是一种用于衡量胶带粘性的常见方法。
通过该测试，可以获得胶带在特定条件下的粘附强度。
这个测试方法可以帮助制造商和用户选择适合特定应用的胶带，并评估其性能。
保护膜检验标准
保护膜检验标准
嘿，朋友们！今天咱来聊聊保护膜检验标准这档子事儿。
你可别小瞧这保护膜，它就像是产品的小卫士，默默守护着呢！
那怎么判断一张保护膜是不是合格的好卫士呢？咱先看看它的粘性。
这粘性可太重要啦，就好比是胶水，得粘得牢但又不能太粘，不然揭下来的时候可就麻烦喽，就像口香糖粘在头发上一样让人头疼！要是粘性不够呢，那还保护个啥呀，风一吹就跑啦！你说是不是这个理儿？
再说说透明度。
好的保护膜得跟透明的玻璃似的，能让咱清清楚楚看到产品本来的模样。
要是模模糊糊的，那不是跟戴了副度数不合适的眼镜一样嘛，多别扭呀！
还有啊，这保护膜的质地也得好好瞅瞅。
得坚韧但又不能太硬，不然稍微一碰就裂了，那还咋保护呀！就像一个战士，得有韧性才能打硬仗呀！而且它还得耐刮擦，不能轻轻一划就破了相，那多难看呀！
尺寸也得合适呀，不能大了也不能小了。
大了吧，皱皱巴巴不美观；小了吧，遮不全，那不就等于白忙活啦！这就跟给孩子买衣服似的，得合身才行呢！
哎呀，你想想看，如果一个产品贴上了不合格的保护膜，那不是等于给它穿上了一件破破烂烂的衣服嘛！那多影响形象呀！咱买东西不都喜欢漂漂亮亮的嘛！
咱平时买东西的时候可得多长个心眼儿，看看那保护膜是不是符合标准。
可别被那些劣质的保护膜给骗了，花了冤枉钱不说，还没起到保护作用。
这就好比找对象，得找个靠谱的，能实实在在对你好的，不然找个花架子有啥用呀！
总之呢，保护膜检验标准可不能马虎，这关系到产品的质量和我们的使用体验呢！大家都要当个精明的消费者，别让那些不合格的保护膜蒙混过关啦！
原创不易，请尊重原创，谢谢!。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屏幕保护膜胶粘性的检测方法
摘要：屏幕保护膜是用于装裱手机、相机等电子产品屏幕的一种冷裱膜，胶粘性是其一项重要的性能指标，是保证其有效保护屏幕的重要因素。
本文通过利用Labthink兰光XLW(EC)智能电子拉力试验机测试屏幕保护膜的胶粘性，介绍测试原理、试验步骤等信息，为相关企业检测屏幕保护膜的胶粘性提供参考。
关键词：屏幕保护膜、保护膜、软塑复合膜、胶粘性、剥离强度、电子拉力试验机
1、意义
屏幕保护膜通常粘贴在手机、电脑等电子产品屏幕上，其作用是为了防水、防尘，同时防止屏幕上残留指纹印迹，起到保护屏幕的作用。
其材质通常包括PP、PVC、PET和AR 等。
因需要粘贴在手机或电脑屏幕上，保护膜应具有一定的胶粘性能。
若屏幕保护膜的胶粘性较差，即屏幕保护膜在屏幕的贴附力较低，可能会出现保护膜卷起或气泡残留，不但影响美观，甚至出现屏幕保护膜脱落的现象；若屏幕保护膜的胶粘性过高，在使用一段时候后从屏幕取走屏幕保护膜时会有部分胶黏成分粘贴在手机屏幕上，造成后期更换屏幕保护膜不便。
因此，具有适当胶粘性的屏幕保护膜既可以起到保护屏幕的作用，又能方便用户的更换。
图1 屏幕保护膜
2、现状
针对屏幕保护膜胶粘性的检测指标包括初粘性、持粘性、剥离强度等，国内针对保护膜暂时没有相关的标准，本文参考GB/T 2792-2014《胶粘带剥离强度的试验方法》进行屏幕
保护膜胶粘性的测试。
3、试验样品
某品牌屏幕保护膜。
4、试验设备
本文采用Labthink兰光自主研发的XLW(EC)智能电子拉力试验机。
图2 XLW(EC)智能电子拉力试验机
4.1 设备原理
设备配置了上、下两个夹头用于夹持试样，上夹头可按照设备预先设定的试验速度进行移动，下夹头固定不动。
试验时将试样的两端分别装夹在上、下夹头，两夹头做相对运动，上夹头上配置的力值传感器与机器内部配置的位移传感器会实时记录试样在发生变化的过程中产生的力值、位移，从而最终计算出试样的剥离力、拉伸、撕裂、变形率等性能指标。
4.2 适用范围
(1) 设备适用于试样90度剥离、180度剥离、拉伸性能、拉断力、抗撕裂性能、热封强度等基础性能测试。
(2) 通过夹具的特殊定制，本设备还可用于薄膜抗穿刺力、输液袋抗穿刺力、软橡胶瓶塞穿刺/拉拔力、口服液盖撕开力、口服液盖穿刺/拉拔力、牙刷刷毛拉拔力、果冻杯和酸奶
杯开启力等多种产品、包装件性能的测试。
(3) 本设备符合多项国家和国际标准，如GB/T 2792、GB 8808、GB/T 1040.1、GB/T 1040.2、GB/T 1040.3、GB/T 1040. 4、GB/T 1040.5、GB/T 4850、GB/T 12914、GB/T 17200、GB/T 16578.1、GB/T 7122、GB/T 2790、GB/T 2791、GB/T 17590、ISO 37、ASTM E4、ASTM D882、ASTM D1938、ASTM D3330、ASTM F88、ASTM F904、JIS P8113、QB/T 2358、QB/T 1130。
4.3 设备参数
●设备的量程规格有50 N、500 N两种可供选择。
●测试的精度优于0.5级。
●设备支持拉、压双向试验模式，即进程、返程试验速度可分别设置，且均有七种试验速度可根据标准的要求进行自由设定，50 mm/min、100 mm/min、150 mm/min、200 mm/min、250 mm/min、300 mm/min、500 mm/min。
●夹具可移动的行程为950 mm。
●设备集成了剥离、拉伸、撕裂、热封等八种独立的测试程序，为用户提供了多种试验项目的选择。
●设备采用了气动方式夹持试样，防止试样发生打滑，保证了测试数据的准确性。
●设备通过限位保护、过载保护以及自动回位等智能配置，保证用户的操作安全。
●设备配置了专业的测试软件，支持成组试验数据比对分析、显示，具有试验结果多单位转换的功能。
●支持Lystem TM实验室数据共享系统，实现试验数据统一管理。
5、试验步骤
(1) 从屏幕保护膜样品具有胶粘性的部位裁取宽25 mm的试样5片。
(2) 去除试样的保护层，将试样粘贴在清洁不锈钢板的中央，保持试样的另一端不与不锈钢板粘贴(自由端)，试样的两边应与不锈钢板的两个长边平行。
(3) 用滚子在试样表面沿长度方向滚压四次，然后将试样放置10分钟。
(4) 将试样的自由端与不锈钢板分别夹持在设备的上、下夹头中，使剥离面与上、下夹
具的中心线重合。
（必要时需通过搭接等方式增加试样自由端的长度）
(5) 设置试验速度、试样宽度等参数信息，点击试验选项，试验开始，试样发生剥离，设备实时记录剥离过程中的力值及曲线，试验结束后，设备自动计算试样的剥离强度。
6、试验结果
从屏幕保护膜样品上裁取的5个试样的剥离强度测试结果分别为5.758 N/cm、5.125 N/cm、5.869 N/cm、5.334 N/cm、5.547 N/cm。
7、结论
XLW(EC)智能电子拉力试验机可专业用于屏幕保护膜剥离强度的测试，测试结果重复性好、精度高，能够真实的反映出屏幕保护膜的胶粘性。
除了屏幕保护膜的剥离强度外，该设备还可用于软塑包装复合膜的剥离强度、膏药的剥离强度、包装袋的热封强度、拉伸性能、抗穿刺力等多种性能的检测。
版权声明：文章版权所有济南兰光机电技术有限公司，未经许可禁止转载！。
