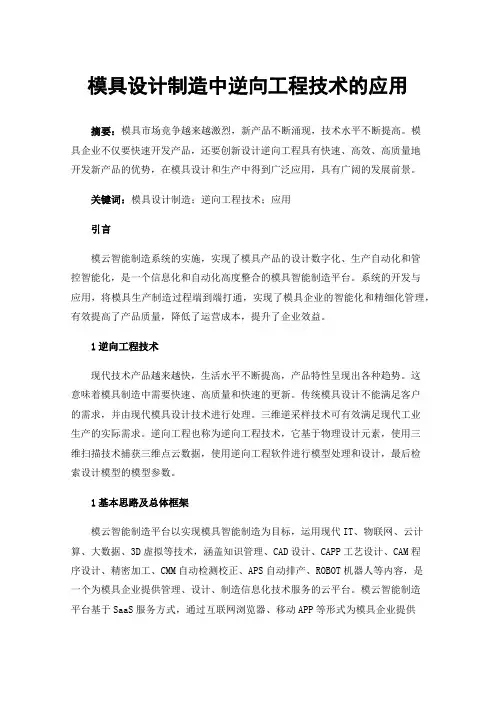

模具设计制造中逆向工程技术的应用
模具设计制造中逆向工程技术的应用摘要：模具市场竞争越来越激烈，新产品不断涌现，技术水平不断提高。
模具企业不仅要快速开发产品，还要创新设计逆向工程具有快速、高效、高质量地开发新产品的优势，在模具设计和生产中得到广泛应用，具有广阔的发展前景。
关键词：模具设计制造；逆向工程技术；应用引言模云智能制造系统的实施，实现了模具产品的设计数字化、生产自动化和管控智能化，是一个信息化和自动化高度整合的模具智能制造平台。
系统的开发与应用，将模具生产制造过程端到端打通，实现了模具企业的智能化和精细化管理，有效提高了产品质量，降低了运营成本，提升了企业效益。
1逆向工程技术现代技术产品越来越快，生活水平不断提高，产品特性呈现出各种趋势。
这意味着模具制造中需要快速、高质量和快速的更新。
传统模具设计不能满足客户的需求，并由现代模具设计技术进行处理。
三维逆采样技术可有效满足现代工业生产的实际需求。
逆向工程也称为逆向工程技术，它基于物理设计元素，使用三维扫描技术捕获三维点云数据，使用逆向工程软件进行模型处理和设计，最后检索设计模型的模型参数。
1基本思路及总体框架模云智能制造平台以实现模具智能制造为目标，运用现代IT、物联网、云计算、大数据、3D虚拟等技术，涵盖知识管理、CAD设计、CAPP工艺设计、CAM程序设计、精密加工、CMM自动检测校正、APS自动排产、ROBOT机器人等内容，是一个为模具企业提供管理、设计、制造信息化技术服务的云平台。
模云智能制造平台基于SaaS服务方式，通过互联网浏览器、移动APP等形式为模具企业提供服务，开箱即用的服务模式开启了互联网+智能制造的新模式，为解决模具企业(特别是中小模具企业)存在的品质、成本和效率问题提供帮助。
2逆向工程技术的应用流程分析(1)点云数据采集。
改造过程以建立点云数据和模型为基础，这些数据和模型在实践中具有不同的特征，为更好地利用逆向工程技术的中心作用奠定了良好的理论基础。
简析模具设计制造中逆向工程技术的应用
简析模具设计制造中逆向工程技术的应用随着社会的发展以及各个行业的不断进步，模具行业作为国家战略性新兴产业之一，也在不断地发展壮大。
而模具设计制造则是模具行业发展的重要组成部分之一，在整个模具生产过程中起到关键作用。
逆向工程技术作为新兴技术，在模具设计制造中也发挥着越来越重要的作用。
本文将从应用场景、应用流程、应用意义等方面，对逆向工程在模具设计制造中的应用做一些简要分析。
一、应用场景逆向工程技术在模具设计制造中的应用主要有以下几个方面：1.产品结构分析逆向工程技术可以通过对产品的解剖、测量、分析等手段，深入了解产品的结构、材料、特性等方面的信息。
通过对这些信息的分析，可以为模具的设计制造提供更加准确的数据和依据。
2.模具检测与维修对于已经制造好的模具，逆向工程技术可以通过对其进行测量、分析等方式，发现其中的问题，并对模具进行修补。
同时，逆向工程技术还可以用于对模具的使用状态进行监测，发现隐蔽的问题并及时进行处理。
3.新产品开发在新产品开发的过程中，逆向工程技术可以帮助设计师对产品进行结构分析，并从中获得关键的数据，如产品的尺寸、材料、外观等方面的信息，从而为模具的设计提供更加准确的依据。
二、应用流程在实际应用中，逆向工程技术主要分为以下几个步骤：1.测量逆向工程技术的第一步是测量。
对于模具产品，需要使用三维扫描、三坐标测量等手段进行测量并建立模型。
2.建模在测量完成后，需要使用相关软件对所得数据进行建模并生成三维模型。
建模的过程中需要考虑到模型的准确性、精度、完整性等方面的问题。
3.分析建模完成后需要对所得数据进行分析。
在分析过程中需要对模型的材料、尺寸、外观等方面的信息进行深入了解，并从中提取出模具生产过程中所需要的重要数据。
4.制造最后，根据分析得到的数据，需要进行模具的制造。
在制造过程中需要考虑到使用的材料、模具的结构设计等方面的问题，并确保生产出的模具符合所需的要求。
三、应用意义逆向工程技术在模具设计制造中的应用，具有以下几方面的意义：1.提高生产效率逆向工程技术可以对产品的结构、尺寸、材料等方面的信息进行全面了解，从而为模具的设计和制造提供更加准确的数据，进而提高模具的生产效率。
RE和RP技术在模具制造中的应用与发展
RE和RP技术在模具制造中的应用与发展随着科学技术的快速发展，人类制造技术不断更新换代，近几十年尤为迅速。
现在，RE和RP技术成为了现在的热门，那么是么是RE和RP？所谓的指的分别是逆向工程和快速成型制造。
逆向工程是以现代设计理论、方法、技术为基础,运用各种专业人员的工程设计经验,知识和创新思维,对已有的产品进行解剖,分析,重构和再创造的一门技术。
它通过实物或原型，用扫描设备将实物的数据获取，然后导入反求软件进行还原数据与修改，再用CAD对其进行修改创新以及分析，最后通过快速成型设备将产品制造出来。
快速成型是在现代CAD/CAM技术、激光技术、计算机数控技术、精密伺服驱动技术以及新材料技术的基础上集成发展起来的。
不同种类的快速成型系统因所用成形材料不同，成形原理和系统特点也各有不同。
但是，其基本原理都是一样的，那就是"分层制造，逐层叠加"，类似于数学上的积分过程。
他们两者是分不开的，re的原产品数据的采集，处理及设计，之后由rp的数据转换与生产出产品。
可以这么说re是生产中的指导员，rp是生产中的执行者。
Re和rp技术在各个领域中得到了广泛应用，下面我们谈谈它们在模具设计与制造中的应用。
应用在模具设计与制造中后，最明显的表现是生产周期大大缩短，成本也随之降低。
逆向工程使我们快速的得到CAD模型，不用再花很多的时间在建模上，使我们在得到一件成品后，为方便日后修模，把它的CAD三维模型反求下来保存。
在快速成型的支持下，我们能够快速的的到样件，为检查设计产品的漏洞提供参考也能够给商家快速的了解到产品的信息。
RE与RP技术带动了制造业的快速发展。
反求工程在模具制造中的应用列子如下。
在模具定型上，为取得最终符合要求的模具，最初设计的模具型面都是要经过一定的反复修改过程的。
但是这些改变，却未能及时地反应在最初的CAD模型上。
这时，就需要借助逆向工程技术中的CAD模型重建功能，以及表面数字化来进行制造过程中的设计模型的修改变更。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
王亚元
介绍了模具逆向工程设计中的不同对象数字化技术，阐述了结构光光栅投影三维测量技术的原理，给出了利用该原理测量的过程和测量结果，最后指出该方法在模具逆向工程设计中有广泛的应用前景。
一、引言
逆向工程广泛应用于飞机、汽车、医疗设备、工艺品、玩具等模具设计中。
逆向工程图根据现有的产品或模型，通过数字化测量设备取得产品或模型的云状数据，再利用云状数据通过曲面重构获得产品或模型的数据模型，从而为创新设计提供基础。
二、数字化方法
目前，用来采集物体表面数据的测量设备和方法多种多样，其工作原理也各不相同。
各种测量方法的具体分类如图1所示。
图1 数字化方法的分类
在接触式测量方法中，三坐标测量机是应用最广泛的一种测量设备。
而在非接触式测量方法中，基于三角形法的激光扫描和基于相位光栅投影的结构光法被认为是目前最成熟的三维形状测量方法。
三坐标测量机的测量精度高，对环境(如：温度、湿度、防震等)要求也高，接触法测量的测头在工件上要逐点测量，所以测量速度较慢，三坐标测量机一般用作零件的形位误差检测。
另外，被测工件的材质也不能过软，因此，现在三坐标测
量机一般较少用于逆向工程中的表面数字化测量。
三角法是根据光学三角形测量原理，利用激光光源和光敏元件之间的位置和角度关系来计算零件表面点的坐标数据，是目前应用较广泛的一种方法。
可分为点光源、线光源和面光源测量法。
该测量方法使用方便，运算速度也快，因而广泛应用在逆向工程测量中。
但是，该测量方法在应用上有许多定位参数要求，对于大型工件的测量不够方便。
结构光法：结构光三维视觉在对景物或物体三维信息提取中占有重要地位，产品已经非常成熟。
在航空摄影中有广泛的用途，现在也在工业界广泛应用，ATOS 测量系统是这种方法的典型代表。
其他的表面数字化方法由于受到各方面条件的限制，在工业产品逆向工程中应用不够成熟，现在应用还较少。
下面以结构光法为例，介绍船用螺旋桨模具设计中的表面数字化方法。
三、螺旋桨的表面数字化方法
1. 仪器介绍
采用德国GOM公司的ATOS400型三维光学扫描仪。
仪器的扫描精度为5~50um;仪器的测量范围：175㎜×140㎜~1700㎜×1360㎜；点云密度：0.035~1㎜(在1.2m×0.96m测量面积)；该测量系统可以在1min内完成一幅包括430000个像素点的图像的测量，精度达 0.03㎜。
2. 仪器工作原理
仪器由1个光栅投射器、2台1300000像素的数码摄像机和1台工作站计算机组成。
仪器采用非接触式几何光学法测量微型元件的形貌轮廓，运用条纹结构光经由投射器将条纹光栅投射至待测物表面，再以CCD摄影机作取像动作，最后合并格雷氏编码与相位移法计算得到其绝对相位，配合三角测量原理便可得到待测物三维形貌轮廓。
这种方法采用光学投射器将光栅投影于物体表面，在表面上形成由被测物体表面形状所调制的光栅条纹三维图像(如图2所示)，该三维条纹图像由处于另一位置的摄像机拍摄，从而获得光栅条纹的二维变形条纹图像。
条纹的变形程度取决于光学投射器与摄像机之间的相对位置和物体表面形廓(高度)。
直观上，条纹在法线方向的位移(或偏移)与物体表面深度成比例，扭结表示了平面的变化，不连续显示了表面的物理突变或间隙。
当光学投射器与摄像机之间的相对位置一定时，由变形的条纹图像可以重现物体表面形廓，即可以对物体进行三维表面测量。
图2 条纹结构光测量法
图3为结构光成像模型，其中(Xw，Yw，Zw)为世界坐标系，(Xc，Yc，Zc)为摄像机坐标系，(X，Y)为图像坐标系。
摄像机坐标系的原点在世界坐标系中的坐标为(Ix，0，Iz)。
将世界坐标系下的点变换到摄像机坐标系的点的步骤为：首先作平移[-Ix，0，-Iz]然后绕OcXc轴旋转180°，再绕OcYc轴旋转B角，最后再变换到图像坐标系中。
图3 条纹结构光成像模型
世界坐标系与摄像机坐标系坐标变换可用下式来表示：
设结构光入射平面通过点(0，0，Pz)，其方程为
图像坐标系与摄像机坐标系变换关系为
由关系式(1)、(2)、(3)可以得到被测物体表面上任一点在世界坐标系下的坐标(Xw，Yw，Zw)与图像坐标系的变换关系，即结构光三维成像模型为：
(4)式中：
其中f为摄像机焦距，Xu、Yu为像素点在图像坐标系中的坐标。
结构光三维成像模型中的Pz、Ix、Iz、H、B、f等的参数值可以通过摄像机标定来确定。
3. 扫描实例
工件为一个塑料制成的螺旋桨模型，如图4所示。
图4 工件
面贴上参考标记点，以便于计算机对多幅照片点云的精确拼合。
为了完整地扫描一个三维物体，通常需要从不同的角度多次扫描。
为获得完整的工件点云数据，单幅扫描的点云必须合并到统一的坐标系统。
扫描时要求每一幅照片都至少要看到不在同一直线上的3点，且后一幅照片必须要看到前一幅照片的至少3个参考点。
扫描完毕后形成的点云数据可以利用仪器自带的ATOSV5.3.0系统处理，提取工件表面的特征，包括：圆孔，槽孔，矩形孔、槽，边界线，进行拼合、对齐、三角网格化、错误消除、消除碎片、光顺、过滤等的计算，生成三角网格数据，形成stl、igs等文件格式，直接用于快速原型制造，然后设计、制造模具，或导入UG、CATIA或IMAGEWARE等软件重构模型后再设计、制作模具。
图5为工件扫描完毕后，将stl格式的数据模型在CATIA软件中进行重构的模型。
图5 工件的导入CATIA中的STL模型
四、结束语
结构光三维扫描具有大量程、大视场、较高精度、光学条纹或结构光特征图像信息提取简单、实时性强及主动受控等特点，近年来在模具设计中得到了愈来愈广泛的应用。
同时由于使用高能量光源照明，可以在自然环境下工作，抗杂光干扰能力强。
实践证明，采用光栅投影法对三维物体形状进行自动检测，速度快，精度较高，是很有应用价值的非接触光学测试技术，因此在模具逆向工程设计中有广阔的应用前景。
