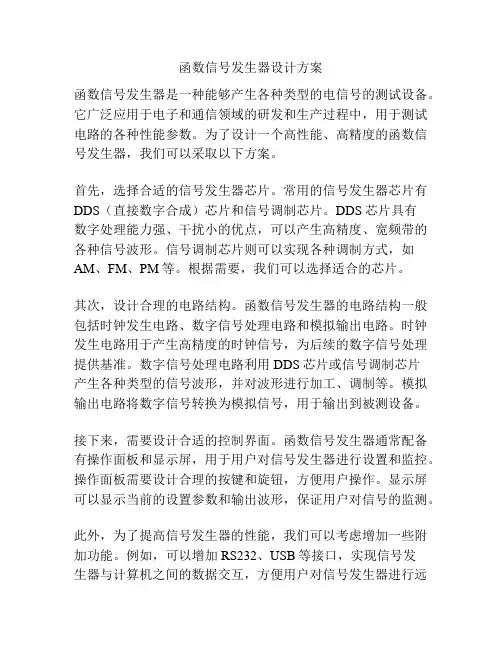

函数信号发生器设计方案函数信号发生器是一种能够产生各种类型的电信号的测试设备。
它广泛应用于电子和通信领域的研发和生产过程中，用于测试电路的各种性能参数。
为了设计一个高性能、高精度的函数信号发生器，我们可以采取以下方案。
首先，选择合适的信号发生器芯片。
常用的信号发生器芯片有DDS（直接数字合成）芯片和信号调制芯片。
DDS芯片具有数字处理能力强、干扰小的优点，可以产生高精度、宽频带的各种信号波形。
信号调制芯片则可以实现各种调制方式，如AM、FM、PM等。
根据需要，我们可以选择适合的芯片。
其次，设计合理的电路结构。
函数信号发生器的电路结构一般包括时钟发生电路、数字信号处理电路和模拟输出电路。
时钟发生电路用于产生高精度的时钟信号，为后续的数字信号处理提供基准。
数字信号处理电路利用DDS芯片或信号调制芯片产生各种类型的信号波形，并对波形进行加工、调制等。
模拟输出电路将数字信号转换为模拟信号，用于输出到被测设备。
接下来，需要设计合适的控制界面。
函数信号发生器通常配备有操作面板和显示屏，用于用户对信号发生器进行设置和监控。
操作面板需要设计合理的按键和旋钮，方便用户操作。
显示屏可以显示当前的设置参数和输出波形，保证用户对信号的监测。
此外，为了提高信号发生器的性能，我们可以考虑增加一些附加功能。
例如，可以增加RS232、USB等接口，实现信号发生器与计算机之间的数据交互，方便用户对信号发生器进行远程控制和数据采集。
还可以增加自动测试功能，根据用户设定的测试要求，自动产生相应的信号波形并进行测试。
最后，需要进行严格的测试和调试。
在设计完成后，需要对整个信号发生器进行严格的测试和调试，确保各个模块之间正常工作，信号的输出符合要求。
可以利用示波器、频谱仪等测试仪器对信号进行检测和分析，校准信号发生器的性能参数。
综上所述，设计一个高性能、高精度的函数信号发生器，需要选择合适的芯片、设计合理的电路结构和控制界面、增加附加功能，并进行严格的测试和调试。
模电课程设计：函数信号发生器的设计
《电路与模拟电子技术》课程设计任务书低频函数信号发生器的设计任务和要求：1 设计并制作能产生正弦波、矩形波（占空比可调）和锯齿波等多种信号的函数信号发生器。
2 主要技术指标和要求（1）输出的各种信号波形工作频率范围10Hz~10kHz，连续可调；（2）输出的各种信号波形幅值0~10V，连续可调。
高精度60Hz信号频率，经电容C3耦合到运放器741的②脚进行信号放大，然后从741的⑥脚输出。
调节电位器RP时，XS1插口输出0～1V,XS2插口输出0～0.1V的低频信号。
其实，C2、C5为电源滤波电容。
c3、C6为741的输入、输出耦合电容。
R5、R4为高频补偿电路。
R2、R4构成分压衰减电路。
R6为反馈电阻用以提高电路的稳定度。
CD4060各脚的输出频率：③脚为2Hz，②脚为4Hz，⑥脚为240Hz，④脚为480Hz，⑤脚为960Hz，⑦脚为1920Hz。
1 画原理图本设计中要求用Protel软件完成原理图以及PCB板。
我用的是Protel2004版本。
电路原理图的设计是印制电路板设计中的第一步，也是非常重要的一步。
电路原理图设计得好坏将直接影响到后面的工作。
首先，原理图的正确性是最基本的要求，因为在一个错误的基础上所进行的工作是没有意义的；其次，原理图应该布局合理，这样不仅可以尽量避免出错，也便于读图、便于查找和纠正错误；最后，在满足正确性和布局合理的前提下应力求原理图的美观。
电路原理图的设计过程可分为以下几个步骤：1、设置电路图纸参数及相关信息根据电路图的复杂程度设置图纸的格式、尺寸、方向等参数以及与设计有关的信息，为以后的设计工作建立一个合适的工作平面。
2、装入所需要的元件库将所需的元件库装入设计系统中，以便从中查找和选定所需的元器件。
3、设置元件将选定的元件放置到已建立好的工作平面上，并对元件在工作平面上的位置进行调整，对元件的序号、封装形式、显示状态等进行定义和设置，以便为下一步的布线工作打好基础。
函数信号发生器设计方案

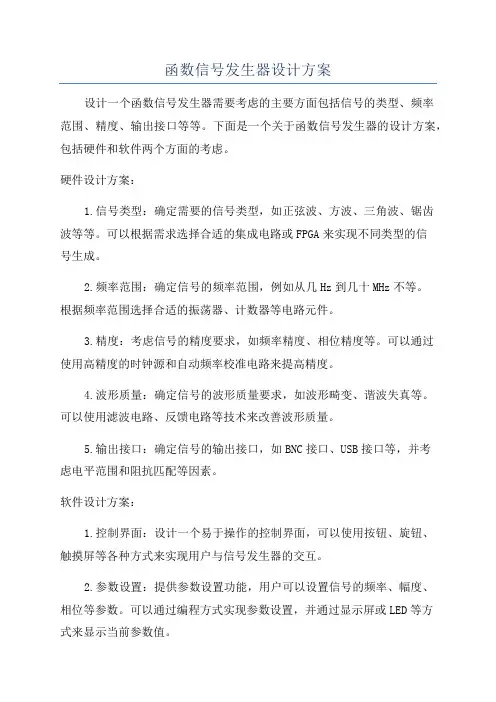

函数信号发生器设计方案设计一个函数信号发生器需要考虑的主要方面包括信号的类型、频率范围、精度、输出接口等等。
下面是一个关于函数信号发生器的设计方案，包括硬件和软件两个方面的考虑。
硬件设计方案：1.信号类型：确定需要的信号类型，如正弦波、方波、三角波、锯齿波等等。
可以根据需求选择合适的集成电路或FPGA来实现不同类型的信号生成。
2.频率范围：确定信号的频率范围，例如从几Hz到几十MHz不等。
根据频率范围选择合适的振荡器、计数器等电路元件。
3.精度：考虑信号的精度要求，如频率精度、相位精度等。
可以通过使用高精度的时钟源和自动频率校准电路来提高精度。
4.波形质量：确定信号的波形质量要求，如波形畸变、谐波失真等。
可以使用滤波电路、反馈电路等技术来改善波形质量。
5.输出接口：确定信号的输出接口，如BNC接口、USB接口等，并考虑电平范围和阻抗匹配等因素。
软件设计方案：1.控制界面：设计一个易于操作的控制界面，可以使用按钮、旋钮、触摸屏等各种方式来实现用户与信号发生器的交互。
2.参数设置：提供参数设置功能，用户可以设置信号的频率、幅度、相位等参数。
可以通过编程方式实现参数设置，并通过显示屏或LED等方式来显示当前参数值。
3.波形生成算法：根据用户设置的参数，设计相应的波形生成算法。
对于简单的波形如正弦波可以使用数学函数来计算，对于复杂的波形如任意波形可以使用插值算法生成。
4.存储功能：可以提供存储和读取波形的功能，这样用户可以保存和加载自定义的波形。
存储可以通过内置存储器或外部存储设备实现，如SD卡、U盘等。
5.触发功能：提供触发功能，可以触发信号的起始和停止，以实现更精确的信号控制。
总结：函数信号发生器是现代电子测量和实验中常用的仪器，可以产生各种不同的信号类型，提供灵活的信号控制和生成能力。
在设计过程中，需要综合考虑信号类型、频率范围、精度、波形质量、输出接口等硬件方面的因素，以及控制界面、参数设置、波形生成、存储和触发等软件方面的功能。
函数信号发生器设计方案
函数信号发生器设计方案函数信号发生器的设计与制作目录一.设计任务概述二.方案论证与比较三.系统工作原理与分析四.函数信号发生器各组成部分的工作原理五.元器件清单六．总结七.参考文献函数信号发生器的设计与制一．设计任务概述（1）该发生器能自动产生正弦波、三角波、方波。
（2）函数发生器以集成运放和晶体管为核心进行设计（3）指标：输出波形：正弦波、三角波、方波频率范围：1Hz~10Hz，10Hz~100Hz输出电压：方波VP-P≤24V，三角波VP-P=8V，正弦波VP-P＞1V；二、方案论证与比较2.1·系统功能分析本设计的核心问题是信号的控制问题，其中包括信号频率、信号种类以及信号强度的控制。
在设计的过程中，我们综合考虑了以下三种实现方案：2.2·方案论证方案一∶采用传统的直接频率合成器。
这种方法能实现快速频率变换，具有低相位噪声以及所有方法中最高的工作频率。
但由于采用大量的倍频、分频、混频和滤波环节，导致直接频率合成器的结构复杂、体积庞大、成本高，而且容易产生过多的杂散分量，难以达到较高的频谱纯度。
方案二∶采用锁相环式频率合成器。
利用锁相环，将压控振荡器（VCO）的输出频率锁定在所需要频率上。
这种频率合成器具有很好的窄带跟踪特性，可以很好地选择所需要频率信号，抑制杂散分量，并且避免了量的滤波器，有利于集成化和小型化。
但由于锁相环本身是一个惰性环节，锁定时间较长，故频率转换时间较长。
而且，由模拟方法合成的正弦波的参数，如幅度、频率相信都很难控制。
方案三：采用8038单片压控函数发生器，8038可同时产生正弦波、方波和三角波。
改变8038的调制电压，可以实现数控调节，其振荡范围为0.001Hz～300K 方案四：采用分立元件设计出能够产生3种常用实验波形的信号发生器，并确定了各元件的参数，通过调整和模拟输出，该电路可产生频率低于1-10Hz的3种信号输出，具有原理简单、结构清晰、费用低廉的优点。
函数信号发生器课程设计
一绪论1.1函数信号发生器的应用意义函数发生器一般是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形的电路或仪器。
根据用途不同，有产生三种或多种波形的函数发生器，使用的器件可以是分立器件也可以是集成电路。
为进一步掌握电路的基本理论及实验调试技术，本课题采用有集成运算放大器与晶体差分放大器共同组成的方波—三角波—正弦波函数发生器的设计方法。
具体方法是由比较器和积分器组成方波—三角波产生电路，比较器输出的方波经积分器得到三角波，三角波到正弦波的变换电路主要由差分放大器来完成。
差分放大器具有工作点稳定，输入阻抗高，抗干扰能力较强等优点。
特别是作为直流放大器时，可以有效地抑制零点漂移，因此可将频率很低的三角波变换成正弦波。
波形变换的原理是利用差分放大器传输特性曲线的非线性。
通过此次设计，我们能将理论知识很好的应用于实践，不仅巩固了书本上的理论知识，而且锻炼了我们独立查阅资料、设计电路、独立思考的能力1.2设计任务设计能产生方波、三角波、正弦波的函数信号发生器电路1.3设计要求1）输出各种波形工作频率范围：10—100Hz,100—1KHz,1K—10KHz。
2) 输出电压：正弦波U=3V , 三角波U=5V , 方波U=14V。
3) 波形特征：幅度连续可调，线性失真小。
4)选择电路方案，完成对确定方案电路的设计;计算电路元件参数与元件选择、并画出各部分原理图，阐述基本原理。
1.4设计方案函数信号发生器是是由基础的非正弦信号发生电路和正弦波形发生电路组合而成。
由运算放大器单路及分立元件构成，方波——三角波——正弦波函数信号发生器一般基本组成框图如图1所示。
图1 函数信号发生器框图1、方波—三角波—正弦波信号发生器电路有运算放大器及分立元件构成，其结构如图1所示。
他利用比较器产生方波输出，方波通过积分产生三角波输出，三角波通过差分放大电路产生正弦波输出。
2、利用差分放大电路实现三角波—正弦波的变换波形变换原理是利用差分放大器传输特性曲线的非线性，波形变换过程如图2所示图 2 三角波和正弦波得转换示意图由图2可以看出，传输特性曲线越对称，线性区域越窄越好；三角波的幅度Uim应正好使晶体接近饱和区域或者截至区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电子技术课程设计 设计课题：函数信号发生器
学院： 专业： 班级： 指导老师： 设计者： 学号： 日期： 模拟电子技术课程设计 第 页，共 页 前言
在研制、生产、测试和维修各种电子元件、部件以及整机设
备时，都学要有信号源，由它产生不同频率不同波形的电压、电流信号并加到被测器件或设备上，用其他仪器观察、测量被测仪器的输出响应，以分析确定它们的性能参数。信号发生器是电子测量领域中最基本、应用最广泛的一类电子仪器。
该函数发生器要求能输出频率范围可调的方波和三角波，能够很好的实现本次试验的目的，将一些线性和非线性的元件与集成运放组合，输出性能良好的波形。
由方波或三角波的发生器产生相应的信号，通过相互转换实现多种波形的输出。正弦波可以由滞回比较电路和RC定时电路构成的电路产生，再积分可得到三角波。 通过调节RC振荡电路中的振荡电阻来实现频率可调。通过调节比例运算电路的反馈电阻来实现幅度可调，最终做成要求的函数发生器。 模拟电子技术课程设计
第 页，共 页 目录 一、设计要求……………………………………………2
二、设计步骤……………………………………………2
三、实验报告要求………………………………………2
四、题目、设计任务及技术指标………………………3
五、设计内容及原理……………………………………4
六、设计步骤和方法……………………………………8
七、安装与调试…………………………………………15
八、电路的指标结果……………………………………16
九、所用仪器和设备……………………………………17
十、心得体会……………………………………………18 十一、参考文献…………………………………………20
十二、附函数发生器课程设计仿真图
一、设计要求 1.电路原理图绘制正确（或仿真电路图）； 2.掌握EWB仿真软件的使用和电路测试方法； 2.电路仿真达到技术指标。 模拟电子技术课程设计 第 页，共 页 3. 完成实际电路，掌握电路的指标测试方法； 4.实际电路达到技术指标。 二、设计步骤 1.原理了解，清楚设计内容。 2.原理及连线图绘制，仿真结果正确。 3.安装实际电路。 4.调试，功能实现。 5.教师检查及答辩。 6.完成设计报告。 三、实验报告要求 1.画图要求： 1）原理图（草图）要清楚，标注元件参数 2）正式原理图、接线图： A4打印EWB画图。 3）要求用统一格式封面； 4）使用中原工学院课程设计报告专用纸。 5）图要顶天立地，均匀分布，合理布局 2.课程设计报告要求 a.题目： 模拟电子技术课程设计 第 页，共 页 b.设计任务及技术指标 c.设计内容及原理 d.设计步骤和方法（仿真、实际电路分别来写） e.安装与调试 f.电路的指标结果（仿真、实际电路分别来写） f.所用仪器和设备 g.参考文献 四、题目、设计任务及技术指标 1、题目：函数信号发生器 2、函数信号发生器设计任务： 设计一函数信号发生器，能输出方波和三角波两种波形。 3、主要技术指标： 1）．输出为方波和三角波两种波形，用开关切换输出； 2）．输出电压均为双极性； 3）．输出阻抗均为50Ω； 4）．输出为方波时输出电压峰值为0~7V可调，输出信号频率为100Hz ~ 6KHz可调。 5）．输出为三角波时输出电压峰值为0~5V可调，输出信号频率为模拟电子技术课程设计 第 页，共 页 100Hz ~ 6KHz可调。 五、设计内容及原理 设计内容是要求设计一个函数信号发生器，能输出方波和三角波两种波形。而且幅度可以调节，有技术指标可以知道，两个波形发生电路可以共用一个限幅电路。所以，可以得到此电路可有三部分组成：方波发生电路，三角波发生电路，限幅电路。 （1）方波发生电路原理图及原理 1.电路结构：滞回比较电路和RC定时电路构成 模拟电子技术课程设计
第 页，共 页 模拟电子技术课程设计
第 页，共 页 模拟电子技术课程设计
第 页，共 页 （2）三角波发生电路原理图及原理 模拟电子技术课程设计
第 页，共 页 （3）限幅电路原理图及原理
有上面波形发生电路可知：方波和三角波输出的波形电压均为10V，要做一个0~7V的限幅电路，可以取增益为0.7，故可选择R1=10k，R2=7K。
六、设计步骤和方法
根据指导老师的要求，我们先画出了原理图，并计算了各电路元
件的取值，然后进行EWB仿真。手绘原理图以及计算附在后面。
（1） 方波发生电路EWB仿真图以及输出波形
Vi vO -
+
R2 R1 A vN
vP
R3
12ORRAivvv模拟电子技术课程设计
第 页，共 页 方波发生器仿真图（电源线没接） EWB方波波形 （2） 三角波发生电路EWB仿真图以及输出波形 模拟电子技术课程设计 第 页，共 页 三角波波发生器仿真图（电源线没接） EWB三角波波形 （3） 限幅电路EWB仿真图 模拟电子技术课程设计 第 页，共 页 限幅电路仿真图（电源线没接） 后面为手绘的原理图及参数计算：
七、安装与调试 模拟电子技术课程设计
第 页，共 页 周三上午，经李老师检查过EWB仿真图之后，便开始发元件，由于实验室的元件和要求的参数有些差异，最终按实验室所有的元件进行发放和焊接的，由于这次的电路不是太复杂，而且元件也比较好辨认，所以没花费太多的时间，然后就是自己按照板子自己画布局图和实物联线图，到周四上午开始焊接，由于在以往的电工实训中已经用过烙铁等工具，所以老师也没有过多的指点，大家都开始了紧张有序的焊接工作。 周四下午，我们的板子已经焊接完成，开始调试，刚开始出现了波形变形的情况，输出的三角波出现断续的情况，最后决定不经过限幅电路来检测波形，发现三角波在不经限幅电路输出时不会失真，最后就集中注意力在限幅电路上，经过测试和分析，发现电位器连到放大器二脚的那根跳线是藕断丝连的，直接导致了，波形的失真，在那出现了方波信号，最后出现的信号是两个信号的叠加，导致了波形的失真，焊接之后一切都正常了。安装调试结束后就是指导老师的的测试和验收了。
八、电路的指标结果 模拟电子技术课程设计
第 页，共 页 注：所有指标结果均为波形不失真情况下的结果
波 参数 形
要求参数 仿真电路 实际电路
方波 幅度 0-7V可调 0-7V可调 0-10V可调 频率 100-6khz可调 100-3khz可调 100-5khz可调 三角波 幅度 0-7V可调 0-7V可调 0-10V可调
频率 100-6khz可调 100-3khz可调 100-5khz可调 由于实验室的元件和仿真时所选用的参数不相符合，所以最后实际电路和仿真电路有差异
九、所用仪器和设备 模拟电子技术课程设计
第 页，共 页 电阻 ： 1k 5个 1.3k 1个 2.4k 1个 4.7k 4个 5.1k 1个 6.8k 1个 10k 2个 电位器： 0~10k 1个 0~100k 1个 0~200k 1个 电容： 0.033uf 2个 稳压管： 1N4737A 4个 741运算放大器 4个 电烙铁、焊锡丝、电路板、跳线 12V电源，示波器，EWB软件 模拟电子技术课程设计
第 页，共 页 十、心得体会
此次是我们信息类的第二次课程设计，没有了第一次那种茫然，更多的是有条不紊的进行着，设计、仿真、焊接。我们这次的设计还是以小组的形式，通过与同学的讨论与认真计算设计分析所完成的，课程设计的任务一般是设计、组装并调试一个简单的函数信号发生装置。需要我们综合运用“模拟电子技术基础”课程的知识，通过查阅资料、方案论证与选定；设计和选取电路和元器件；分析指标及讨论，完成设计任务。
在这次课程设计中，我学会了怎样去根据课题的要求去设计电路和调试电路。动手能力得到很大的提高。从中我发现自己并不能很好的熟练去使用我所学到的模电知识。在以后学习中我要加强对使用电路的设计和选用能力。但由于电路比较简单、定型，而不是真实的生产、科研任务，所以我们基本上能有章可循，完成起来并不困难。把过去熟悉的定型分析、定量计算逐步，元器件选择等手段结合起来，掌握工程设计的步骤和方法，了解科学实验的程序和实施方法。这对今后从事技术工作无疑是个很好的训练。通过这种综合训练，我们可以掌握电路设计的基本方法，提高动手组织实验的基本技能，培养分
