土(岩)地基载荷试验
土(岩)地基载荷试验一、试验目的土(岩)地基载荷试验是检测地基承载力的重要方法之一，其主要目的是确定地基在静载荷作用下的力学性能和承载能力。
通过试验，可以获得地基的变形特性、沉降量、承载力等关键参数，为地基设计、施工和安全使用提供重要依据。
二、试验设备与材料1.试验设备：主要包括载荷试验机、百分表、数据采集系统等。
2.试验材料：一般采用方形或圆形承载板，以及反力框架、千斤顶等。
三、试验步骤1.准备工作：选择合适的试验场地，清理地表杂物，确保场地平整。
根据试验方案，准备好试验设备与材料。
2.安装承载板：将承载板放置在试验点上，确保与地面接触良好，无明显缝隙。
3.安装反力框架：将反力框架放置在承载板上，确保其稳定不动。
4.加载与观测：逐步增加载荷，一般分为若干级，每级加载后稳定一定时间，然后记录下百分表的读数以及沉降量。
5.卸载与观测：卸载时，应逐步减少载荷，并记录下百分表的读数以及回弹量。
6.重复试验：为了获得更为准确的试验数据，可以对同一试验点进行多次重复试验。
四、试验结果分析1.数据整理：整理好各级载荷下的沉降量、回弹量以及百分表读数等数据。
2.结果分析：根据试验数据，分析地基的变形特性、承载力等关键参数。
一般来说，地基的承载力可根据最大加载值和相应的沉降量进行估算。
五、地基承载力评价根据试验结果分析，可以对地基的承载力进行评价。
一般来说，地基的承载力应满足工程设计和施工的要求。
当承载力不足时，需要对地基进行加固处理或者采取其他措施以提高其承载能力。
同时，在施工过程中，也应当注意控制施工载荷不超过地基的承载能力，以避免对地基造成损害。
载荷试验
第二节载荷试验--------------------------------------------------------------------------------一、概述载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。
载荷试验可分为浅层平板载荷试验、深层平板载荷试验和螺旋板载荷试验三种。
浅层平板载荷试验适用于浅层地基土；深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土；螺旋板载荷试验适用于深层地基土或地下水位以下的地基土。
《岩土工程勘察规范》(GB50021-2001)第10.2.2条规定，载荷试验应布置在有代表性的地点，每个场地不宜小于3个点，当场地内岩土体不均匀时，应适当增加试验点。
浅层平板载荷试验应布置在基础底面标高处。
载荷试验是岩土工程勘察的一个重要勘察手段。
本章就载荷试验的方法、要求、资料整理及成果应用作一介绍。
二、平板载荷试验平板载荷试验(PLT)是在一定面积的刚性承压板上加荷，通过承压板向地基土逐级加荷，测定地基土的压力与变形特性的原位测试方法。
它反映承压板下1.5~2.0倍承压板直径或宽度范围内，地基土强度、变形的综合性状。
平板载荷试验可用于以下目的：1）确定地基土承载力的特征值，为评定地基土的承载力提供依据。
2）确定地基土的变形模量（排水或不排水）。
3）估算地基土的不排水抗剪强度。
4）确定地基土基床反力系数。
5）估算地基土的固结系数。
平板载荷试验分为浅层载荷试验和深层载荷试验，适用于各种地基土，特别适用于各种填土及含碎石的土。
平板载荷试验反映承压板下不超过2倍承压板宽度（或直径）范围内地基土的特性，如在这影响范围内地基土为非均质土时，试验结果为一综合性状，给试验数据的分析造成一定的困难。
（一）平板载荷试验的基本理论及常规技术要求1.平板载荷试验基本理论典型的平板载荷试验p~s曲线(p为施加于承压板上的压力) ；s为在相应压力下的沉降）可分为3个阶段（见图7-1）1. 直线变形阶段：当压力小于临塑荷载py（比例极限压力），p~s成直线关系。
载荷试验
第二节载荷试验--------------------------------------------------------------------------------一、概述载荷试验是一种地基土的原位测试方法，可用于测定承压板下应力主要影响范围内岩土的承载力和变形特性。
载荷试验可分为浅层平板载荷试验、深层平板载荷试验和螺旋板载荷试验三种。
浅层平板载荷试验适用于浅层地基土；深层平板载荷试验适用于埋深大于3m和地下水位以上的地基土；螺旋板载荷试验适用于深层地基土或地下水位以下的地基土。
《岩土工程勘察规范》(GB50021-2001)第10.2.2条规定，载荷试验应布置在有代表性的地点，每个场地不宜小于3个点，当场地内岩土体不均匀时，应适当增加试验点。
浅层平板载荷试验应布置在基础底面标高处。
载荷试验是岩土工程勘察的一个重要勘察手段。
本章就载荷试验的方法、要求、资料整理及成果应用作一介绍。
二、平板载荷试验平板载荷试验(PLT)是在一定面积的刚性承压板上加荷，通过承压板向地基土逐级加荷，测定地基土的压力与变形特性的原位测试方法。
它反映承压板下1.5~2.0倍承压板直径或宽度范围内，地基土强度、变形的综合性状。
平板载荷试验可用于以下目的：1）确定地基土承载力的特征值，为评定地基土的承载力提供依据。
2）确定地基土的变形模量（排水或不排水）。
3）估算地基土的不排水抗剪强度。
4）确定地基土基床反力系数。
5）估算地基土的固结系数。
平板载荷试验分为浅层载荷试验和深层载荷试验，适用于各种地基土，特别适用于各种填土及含碎石的土。
平板载荷试验反映承压板下不超过2倍承压板宽度（或直径）范围内地基土的特性，如在这影响范围内地基土为非均质土时，试验结果为一综合性状，给试验数据的分析造成一定的困难。
（一）平板载荷试验的基本理论及常规技术要求1.平板载荷试验基本理论典型的平板载荷试验p~s曲线(p为施加于承压板上的压力) ；s为在相应压力下的沉降）可分为3个阶段（见图7-1）1. 直线变形阶段：当压力小于临塑荷载py（比例极限压力），p~s成直线关系。
地基土平板载荷试验方案
地基土平板载荷试验方案地基土平板载荷试验是评估地基土承载力和地基土的变形性能的常用试验方法之一、它通过施加不同荷载于地基土平板上，观察平板在测试过程中的变形情况，从而得出地基土的承载力和变形性能指标。
下面是关于地基土平板载荷试验的方案，包括试验目的、试验设备和试验步骤等内容。
一、试验目的通过地基土平板载荷试验，目的是评估地基土的承载力和变形性能，为工程设计提供地基土的力学参数，并确定合适的地基处理措施。
二、试验设备1. 地基土平板：尺寸为1m x 1m，厚度为10cm的钢板平板；2.荷载设备：可施加不同等级荷载的液压机；3.变形测量设备：包括静测量和动测量；4.试验仪器：包括裂缝仪、浸水仪、压缩剪切装置等。
三、试验步骤1.土样采集：根据实际构造的复杂程度和工程要求，选择合适的地点进行土样采集，保证采样的土样与工程实际土体的代表性。
2.土样处理：对采集的土样进行处理，包括去杂质、破碎、筛选等步骤，确保土样质量良好。
3.试件制备：将处理后的土样制备成符合试验要求的试件，放置于试验室内保持一定湿度。
4.建立试验系统：将地基土平板放置于试验系统内，并连接好荷载设备和变形测量设备。
5.施加荷载：按照试验方案中规定的荷载顺序和荷载大小，逐步施加荷载，观察平板的变形情况。
6.变形测量：在荷载施加的过程中，使用静测量和动测量设备对平板的变形进行测量，记录变形数据。
7.停止荷载：当平板的变形达到要求的范围或负荷达到预定值时，停止施加荷载。
8.结束试验：移除平板和试验系统设备，对数据进行整理和分析，得出地基土的承载力和变形性能指标，发表试验报告。
四、安全措施1.在试验过程中，对液压机和其他设备要进行安全检查，确保运行正常。
2.试验现场要保持整洁，防止发生意外事故。
3.试验操作人员要穿戴好个人防护装备，避免受伤。
4.如遇到发生非正常情况，要及时停止试验并采取相应的应急措施。
总结：地基土平板载荷试验是一种常用的评估地基土承载力和变形性能的试验方法。
复合地基处理后地基静载荷试验要点

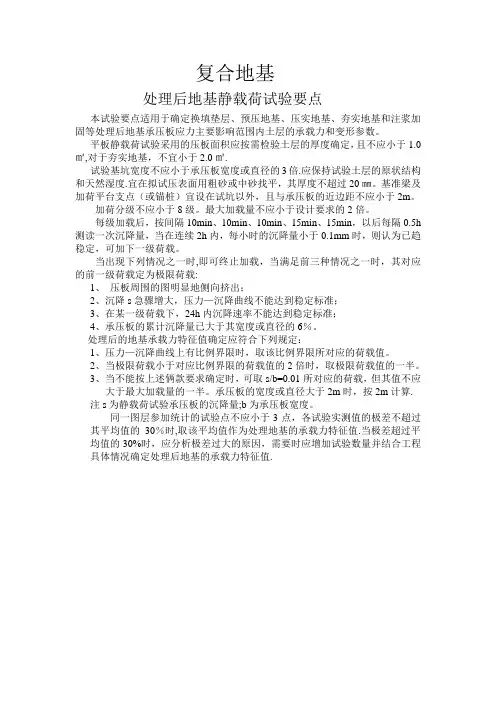

复合地基处理后地基静载荷试验要点本试验要点适用于确定换填垫层、预压地基、压实地基、夯实地基和注浆加固等处理后地基承压板应力主要影响范围内土层的承载力和变形参数。
平板静载荷试验采用的压板面积应按需检验土层的厚度确定，且不应小于1.0㎡,对于夯实地基，不宜小于2.0㎡.试验基坑宽度不应小于承压板宽度或直径的3倍.应保持试验土层的原状结构和天然湿度.宜在拟试压表面用粗砂或中砂找平，其厚度不超过20㎜。
基准梁及加荷平台支点（或锚桩）宜设在试坑以外，且与承压板的近边距不应小于2m。
加荷分级不应小于8级。
最大加载量不应小于设计要求的2倍。
每级加载后，按间隔10min、10min、10min、15min、15min，以后每隔0.5h 测读一次沉降量，当在连续2h内，每小时的沉降量小于0.1mm时，则认为已趋稳定，可加下一级荷载。
当出现下列情况之一时,即可终止加载，当满足前三种情况之一时，其对应的前一级荷载定为极限荷载:1、压板周围的图明显地侧向挤出；2、沉降s急骤增大，压力—沉降曲线不能达到稳定标准；3、在某一级荷载下，24h内沉降速率不能达到稳定标准；4、承压板的累计沉降量已大于其宽度或直径的6％。
处理后的地基承载力特征值确定应符合下列规定：1、压力—沉降曲线上有比例界限时，取该比例界限所对应的荷载值。
2、当极限荷载小于对应比例界限的荷载值的2倍时，取极限荷载值的一半。
3、当不能按上述俩款要求确定时，可取s/b=0.01所对应的荷载，但其值不应大于最大加载量的一半。
承压板的宽度或直径大于2m时，按2m计算.注s为静载荷试验承压板的沉降量;b为承压板宽度。
同一图层参加统计的试验点不应小于3点，各试验实测值的极差不超过其平均值的30％时,取该平均值作为处理地基的承载力特征值.当极差超过平均值的30%时，应分析极差过大的原因，需要时应增加试验数量并结合工程具体情况确定处理后地基的承载力特征值.。
如何做好地基静载荷试验？
概述（地基基础的一般知识）1.建筑物、地基、基础的关系一个完整的建筑体系包括了上部结构、基础与地基三个组成部分，三者构成一个相互依存的整体，具有各自的功能。
上部结构是完成设计预定功能的主体结构。
基础通常指建筑物最下端与地基直接接触并经过了特殊处理的结构部件。
地基是指建筑物下方的承受建筑物的荷载并维持建筑物稳定的岩土体。
请看图例。
图1房屋建筑体系的组成2桥梁建筑体系的组成2.地基基础的类型（1）地基的类型（2）基础的类型3.对地基和基础的一般要求保证建筑物的安全和正常使用，充分发挥地基的承载能力。
安全保证是第一位的。
此外尚应注意经济与安全的协调。
4.地基和基础的常用检测方法地基检测方法：静载试验，静力触探，动力触探，标准贯入。
承载力与变形指标检测常用静载试验，均匀性与密实程度检测常用静力触探、动力触探和标准贯入。
桩基础检测方法：静载试验，低应变，高应变，超声波，钻芯。
承载力检测常用静载试验（单桩，深井）和高应变，强度与完整性检测常用低应变、超声波和钻芯法。
1.1试验设备和方法一、试验设备目前国内采用的试验装置，大体可归纳为由承压板、加荷系统、反力系统、观测系统四部分组成。
设备的具体布置方式有如下两种：图2-1堆载平台系统的设备布置图2-2锚桩反力梁系统的设备布置（一）承压板类型和尺寸承压板可用混凝土、钢筋混凝土、钢板、铸铁板等制成，多以钢板为主。
要求压板具有足够的刚度，不破损、不挠曲，压板底部光滑平整，尺寸和传力重心准确，搬运和安置方便。
承压板形状可加工成正方形或圆形，其中圆形压板受力条件较好而且边界条件简单，使用最多。
（二）承压板面积岩土工程勘察规范规定一般宜采用0.25~0.50m2，对均质密实的土，可采用0.1m2，对软土和人工填土，不应小于0.5m2。
建筑地基基础设计规范GBJ5007-2002规定承压板面积不应小于0.25m2，对于软土不应小于0.5m2。
采用单桩复合地基试验方式时，压板面积为一根桩承担的处理面积。
地基承载力试验方法总括
地基承载力试验方法总括地基土载荷实验地基土载荷实验用于确定岩土的承载力和变形特征等，包括：载荷实验；现场浸水载荷实验；黄土湿陷实验；膨胀土现场浸水载荷实验等。
检测内容：天然地基承载力，检测数量不少于3点；复合地基承载力抽样检测数量为总桩数的0.5%～1.0%，且不少于3点，重要建筑应增加检测点数。
CFG桩和素混凝土桩应做完整性检测。
1．地基土载荷实验要点用于确定地基土的承载力，依据《建筑地基基础设计规范》（GB50007）。
（1）基坑宽度不应小于压板宽度或直径的3倍。
应注意保持实验土层的原状结构和天然湿度。
宜在拟试压表面用不超过20mm厚的粗、中砂层找平。
（2）加荷等级不应少于8级。
最大加载量不应少于荷载设计值的两倍。
（3）每级加载后，按间隔10、10、10、少于3点，基本值的极差不得超过平均值的30%，取此平均值作为地基承载力标准值。
2. 现场试坑浸水试验用于确定地基土的承载力和浸水时的膨胀变形量。
依据《膨胀土地区建筑技术规范》（GBJ112）附录三“现场浸水载荷试验要点”。
其操作重点：（1）承压板面积不应小于0.5㎡。
（2）分级加荷至设计荷载，当土的天然含水量大于或等于塑限含水量时，每级荷载可按25kPa增加。
每组荷载施加后，按0.5h、1h 各观察沉降一次，以后每隔1h或更长时间观察一次，直到沉降达到相对稳定后再加下一级荷载。
（3）连续2h的沉降量不大于0.1mm/2h 时，即可认为沉降稳定。
（4）浸水水面不应高于承压板底面，浸水期间每隔3d或3d以上观察一次膨胀变形。
连续两个观察周期内，其变形量不应大于0.1mm/3d，浸水时间不应少于两周。
（5）浸水膨胀变形达到相对稳定后，应停止浸水按规定继续加荷直至达到破坏。
（6）应取破坏荷载的一半作为地基土承载力的基本值。
3. 黄土湿陷性载荷试验用于测定湿陷起始压力、自重湿陷量、湿陷系数等。
有室内压缩试验载荷试验、试坑浸水试验。
依据《湿陷性黄土地建筑规范》（GBJ25）附录六“黄土湿陷性试验”。
地基承载力试验
地基承载力检测一、地基土载荷实验地基土载荷实验用于确定岩土的承载力和变形特征等，包括：载荷实验；现场浸水载荷实验；黄土湿陷实验；膨胀土现场浸水载荷实验等。
检测内容：天然地基承载力，检测数量不少于3点；复合地基承载力抽样检测数量为总桩数的0.5%～1.0%，且不少于3点，重要建筑应增加检测点数。
CFG桩和素混凝土桩应做完整性检测。
1．地基土载荷实验要点用于确定地基土的承载力，依据《建筑地基基础设计规范》（GB50007）。
（1）基坑宽度不应小于压板宽度或直径的3倍。
应注意保持实验土层的原状结构和天然湿度。
宜在拟试压表面用不超过20mm厚的粗、中砂层找平。
（2）加荷等级不应少于8级。
最大加载量不应少于荷载设计值的两倍。
（3）每级加载后，按间隔10、10、10、15、15min，以后为每隔0.5h读一次沉降，当连续2h内，每h的沉降量小于0.1mm 时，则认为已趋稳定，可加下一级荷载。
（4）当出现下列情况之一时，即可终止加载：①承压板周围的土明显的侧向挤出；②沉降s急骤增大，荷载-沉降（p-s）曲线出现陡降段；③在某一荷载下，24h内沉降速度不能达到稳定标准；④s/b≥0.06（b:承压板宽度或直径）（5）承载力基本值的确定：①当p～s曲线上有明显的比例界限时，取该比例界限所对应的荷载值；②当极限荷载能确定，且该值小于对应比例界限的荷载值的1.5倍时，取荷载极限值的一半；③不能按上述二点确定时，如压板面积为0.25～0.50㎡,对低压缩性土和砂土，可取s/b=0.01～0.015所对应的荷载值；对中、高压缩性土可取s/b=0.02所对应的荷载值。
（6）同一土层参加统计的实验点不应少于3点，基本值的极差不得超过平均值的30%，取此平均值作为地基承载力标准值。
2. 现场试坑浸水试验用于确定地基土的承载力和浸水时的膨胀变形量。
依据《膨胀土地区建筑技术规范》（GBJ112）附录三“现场浸水载荷试验要点”。
其操作重点：（1）承压板面积不应小于0.5㎡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑地基基础工程施工质量验收规范》对 承载力的要求
4.1.6 对水泥土搅拌桩复合地基、高压喷 射注浆桩复合地基、砂桩地基、振冲桩复 合地基、土和灰土挤密桩复合地基、水泥 粉煤灰碎石桩复合地基及夯实水泥土桩复 合地基，其承载力检验，数量为总数的 0.5%～1%，但不应小于3处。有单桩强度检 验要求时，数量为总数的0.5%～1%，但不 应少于3根。
面积0.866m2
S/b=0.01（黄土规范）S b=0.012（地基处理规范）
/
《建筑地基基础设计规范》GB50007-2002 附录C 浅层平板载荷试验要点
第1条 地基土浅层平板载荷试验可适用于确定浅部 地基土层的承压板下应力主要影响范围内的承载力。 承压板面积不应小于0.25m2，对于软土不应小于 0.5m2。 第2条 试验基坑宽度不应小于承压板宽度或直径的 三倍。应保持试验土层的原状结构和天然湿度。宜 在拟试压表面用粗砂或中砂层找平，其厚度不超过 20mm。 第3条 加荷分级不应少于8级。最大加载量不应小 于设计要求的两倍。 第4条 每级加载后,按间隔10、10、10、15、15min， 以后为每隔半小时测读一次沉降量，当在连续两小 时内，每小时的沉降量小于0.1mm时，则认为已趋 稳定,可加下一级荷载。
《建筑地基基础设计规范》GB50007-2002规定
建筑沉降观测
应测定些什么？ 5.5.1 建筑沉降观测应测定建筑及地基的 沉降量、沉降差、沉降速度 … 应计算出什么？ 5.5.1 …根据需要计算基础倾斜、局部倾斜、 相对弯曲、构件倾斜。
建筑沉降观测
布点的要求：应能反映建筑及地基变形特征，并 顾及地质情况及建筑结构特点，点位宜选设在下 列位置
建筑沉降观测
建筑沉降观测的周期和时间
按下列要求和实际情况确定：
建筑沉降观测的资料
5.5.8 沉降观测应提交的图表 1、工程平面位置图及基准点分布图； 2、沉降观测点位分布图； 3、沉降观测成果表； 4、时间-荷载-沉降量曲线图； 5、等沉降曲线图。
计算基础的倾斜或弯曲量
谢谢大家！
位移观测
建筑主体倾斜观测 建筑水平位移观测 基坑壁侧向位移观测 建筑场地滑坡观测
挠度观测（建筑基础、建筑主体以及墙、 柱等独立构筑物）
哪些建筑需要沉降观测
3.0.1 下列建筑在施工和使用期间应进行变 形测量： 1、地基基础设计等级为甲级的建筑； 2、复合地基或软弱地基上的设计等级为乙 级的建筑； 3、加层、扩建建筑； 4、受邻近深基坑开挖施工影响或受场地地 下水等环境因素变化影响的建筑； 5、需要积累经验或进行设计反分析的建筑。
地基： 支承基础的土体或岩体 。 基础 ：将结构所承受的各种作用传递到地基 上的结构组成部分。 地基承载力特征值：指由载荷试验测定的地基 土压力变形曲线线性变形段内规定的变形所对 应的压力值，其最大值为比例界限值。
《建筑地基基础工程施工质量验收规范》对 承载力的要求
4.1.5 对灰土地基、砂和砂石地基、土工合 成材料地基、粉煤灰地基、强夯地基、注浆地 基、预压地基，其竣工后的结果(地基强度或 承载力)必须达到设计要求的标准。检验数量， 每单位工程不应少于3点，1000m2以上工程， 每100 m2至少应有1点，3000 m2以上工程，每 300 m2至少应有1点。每一独立基础下至少应 有1点，基槽每20延米应有1点。
建筑沉降观测学习要点
依据《建筑变形测量规范》JGJ8-2007 建筑变形：建筑的地基、基础、上部结构及 其场地受各种作用力而产生的形状或位置变 化的现象。分为沉降、位移、特殊变形测量 三类。 沉降（建筑变形的其中一类）：建筑的地基、 基础、及地面在荷载作用下产生的竖向移动， 包括上升和下沉。其上升或下沉值称为沉降 量。
地基载荷试验要点
依据
《建筑地基基础设计规范》GB50007-2002
新版本编号为GB50007-2011，自2012年8月1日起实施。
《建筑地基基础工程施工质量验收规范》 GB50202—2002 《湿陷性黄土地区建筑规范》GB50025— 2004 《建筑地基处理技术规范》JGJ79-2002
第5条 当出现下列情况之一时，即可终止加载： 1.承压板周围的土明显地侧向挤出； 2.沉降s急骤增大，荷载-沉降(p-s)曲线出现现陡降段； 3.在某一级荷载下，24小时内沉降速率不能达到稳定； 4.沉降量与承压板宽度或直径之比大于或等于0.06。 当满足前三种情况之一时，其对应的前一级荷载定为极 限荷载。 第6条 承载力特征值的确定应符合下列规定： 1.当p-s曲线上有比例界限时，取该比例界限所对应的荷载 值； 2.当极限荷载小于对应比例界限的荷载值的2倍时，取极 限荷载值的一半； 3.当不能按上述二款要求确定时，当压板面积为0.250.50m2，可取s/b=0.01-0.015所对应的荷载，但其值不应大 于最大加载量的一半。 第7条 同一土层参加统计的试验点不应少于三点，当试验实 测值的极差不超过其平均值的30%时，取此平均值作为该 土层的地基承载力特征值fak
《湿陷性黄土地区建筑规范》GB50025—2004 静载荷试验要点
J.0.3 加荷等级不宜少于10级，总加载量不宜 小于设计荷载值的2倍。
J.0.8条文说明
433÷0.866 =500Kpa 285÷0.866 =329Kpa 310÷0.866 =358Kpa
S:压板沉降值
b：压板直径=1050mm
