熔纺氨纶切片项目简介

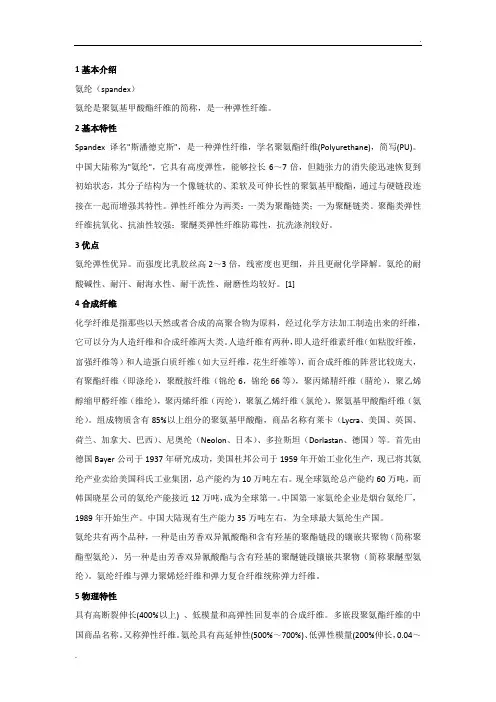

氨纶基本介绍
氨纶（spandex）
氨纶是聚氨基甲酸酯纤维的简称，是一种弹性纤维。
2基本特性
Spandex译名"斯潘德克斯"，是一种弹性纤维，学名聚氨酯纤维(Polyurethane)，简写(PU)。中国大陆称为"氨纶"，它具有高度弹性，能够拉长6～7倍，但随张力的消失能迅速恢复到初始状态，其分子结构为一个像链状的、柔软及可伸长性的聚氨基甲酸酯，通过与硬链段连接在一起而增强其特性。弹性纤维分为两类：一类为聚酯链类；一为聚醚链类。聚酯类弹性纤维抗氧化、抗油性较强；聚醚类弹性纤维防霉性，抗洗涤剂较好。
纺丝速度：由50～150M/分钟
纺丝温度：为90℃以下温水
纤维纤度：44～440dtex
采用：日本富士纺
特性：此法生产过程污染大、纺速慢、成本高。
化学反应法
高聚物制成溶液经扩链剂使其发生化学反应，而固化成丝的方法。
生产流程：溶液----经喷丝板至凝固液----添加扩链剂(化学反应)----卷绕成形----硬化---处理成网状纤维。
6发展情况
自从1958年DUPONT把Spandex引入商业用途，并注册商标为(LYCRA)，市场音译为[莱卡]，很多人已把"莱卡"作为Spandex之名称。其后世界各地均有生产，如美国橡胶公司(U.S.RUBBER
CO.)之"VYRENE"，日本东洋纺(TOYOBO)之"ESPA"(氨丝霸)，德国拜耳公司(BAYER,A.G.,W.GERMANY)之"DORLASTAN"，英国COURTAULDS,U.K.之"SPANZELLE"，(B.F.GOODRICH
氨纶共有两个品种，一种是由芳香双异氰酸酯和含有羟基的聚酯链段的镶嵌共聚物（简称聚酯型氨纶），另一种是由芳香双异氰酸酯与含有羟基的聚醚链段镶嵌共聚物（简称聚醚型氨纶）。氨纶纤维与弹力聚烯烃纤维和弹力复合纤维统称弹力纤维。

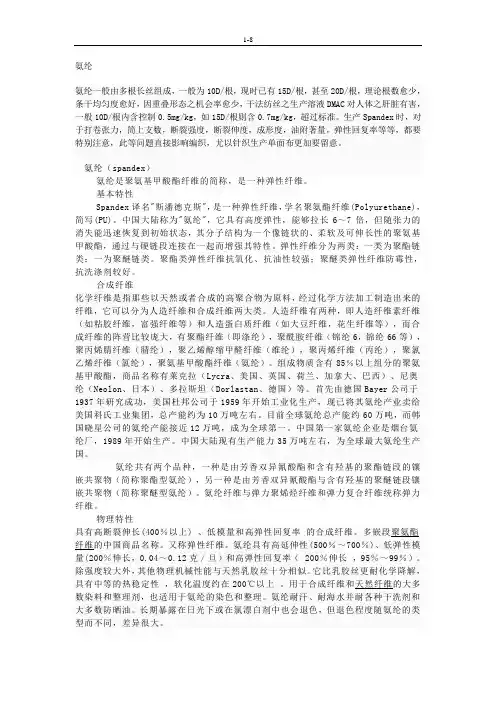

氨纶
氨纶氨纶一般由多根长丝组成，一般为10D/根，现时已有15D/根，甚至20D/根，理论根数愈少，条干均匀度愈好，因重叠形态之机会率愈少，干法纺丝之生产溶液DMAC对人体之肝脏有害，一般10D/根内含控制0.5mg/kg，如15D/根则含0.7mg/kg，超过标准。
生产Spandex时，对于打卷张力，筒上支数，断裂强度，断裂伸度，成形度，油附著量，弹性回复率等等，都要特别注意，此等问题直接影响编织，尤以针织生产单面布更加要留意。
氨纶（spandex）氨纶是聚氨基甲酸酯纤维的简称，是一种弹性纤维。
基本特性Spandex译名"斯潘德克斯"，是一种弹性纤维，学名聚氨酯纤维(Polyurethane)，简写(PU)。
中国大陆称为"氨纶"，它具有高度弹性，能够拉长6～7倍，但随张力的消失能迅速恢复到初始状态，其分子结构为一个像链状的、柔软及可伸长性的聚氨基甲酸酯，通过与硬链段连接在一起而增强其特性。
弹性纤维分为两类：一类为聚酯链类；一为聚醚链类。
聚酯类弹性纤维抗氧化、抗油性较强；聚醚类弹性纤维防霉性，抗洗涤剂较好。
合成纤维化学纤维是指那些以天然或者合成的高聚合物为原料，经过化学方法加工制造出来的纤维，它可以分为人造纤维和合成纤维两大类。
人造纤维有两种，即人造纤维素纤维（如粘胶纤维，富强纤维等）和人造蛋白质纤维（如大豆纤维，花生纤维等），而合成纤维的阵营比较庞大，有聚酯纤维（即涤纶），聚酰胺纤维（锦纶6，锦纶66等），聚丙烯腈纤维（腈纶），聚乙烯醇缩甲醛纤维（维纶），聚丙烯纤维（丙纶），聚氯乙烯纤维（氯纶），聚氨基甲酸酯纤维（氨纶）。
组成物质含有85％以上组分的聚氨基甲酸酯，商品名称有莱克拉（Lycra、美国、英国、荷兰、加拿大、巴西）、尼奥纶（Neolon、日本）、多拉斯坦（Dorlastan、德国）等。
首先由德国Bayer公司于1937年研究成功，美国杜邦公司于1959年开始工业化生产，现已将其氨纶产业卖给美国科氏工业集团，总产能约为10万吨左右。
第十章氨纶
包芯纱
包覆纱
合捻纱
第三节 氨纶的结构和性能
7、耐光性
氨纶的耐光性虽然比常规合成纤维差，但比橡胶丝 的稳定性要好。氨纶丝越细，损伤越大。
第四节 氨纶的用途和改性
用途
氨纶可用于一切需要良好弹性回复率的织物， 因此是最理想的伸缩性衣料用 纤维。可以用于 生产游泳衣、弹力牛仔裤、灯芯绒织物、滑雪 衣、紧身裤、运动服、医疗用绷带、手术线、 人造皮肤。 ❖ 氨纶制成的服装，穿着舒适，能适应身体各部 分变形的需要，并能减轻服装对身体的束缚感。
品种第一节第一节氨纶的概述氨纶的概述聚酯型氨纶第二节第二节氨纶的生产氨纶的生产聚合原理聚合原理先取过量的二元醇与己二酸反应生成相对分子量10005000端基为羟基的聚酯hoocchohx12xh2ohochocch芳香二异氰酸酯mdi嵌段共聚物聚氧乙烯聚氧丙烯四氢呋喃第二节第二节氨纶的生产氨纶的生产聚醚型氨纶开环聚合相对分子量15003500的聚醚芳香二异氰酸酯嵌段共聚物常用的是乙二胺环己二胺第二节第二节氨纶的生产氨纶的生产纺丝氨纶的纺丝方法熔体纺丝由于一般聚氨酯在高温停留时间稍长就会发生过量交联生成凝胶还会发生异氰酸酯逆反应使产品物理机械性能变差因此很少被采用
氨 纶 的 弹 性 结 构 模型(伸长200%)
第三节 氨纶的结构和性能
性能
1 吸湿性：
❖ 在20℃和65%的相对湿度下，聚氨酯的弹性纤维的 回潮率为1.1%，比棉、羊毛和锦纶（4%）小，但 优于涤纶（0.4%）、丙纶（0.03%）
2 强度：
断裂强度干态为0. 44～ 0. 88 cN /tex,
❖ 20世纪60年代初发展较快，出现高潮； ❖ 70年代由于生产技术、成本核算及聚酰胺弹

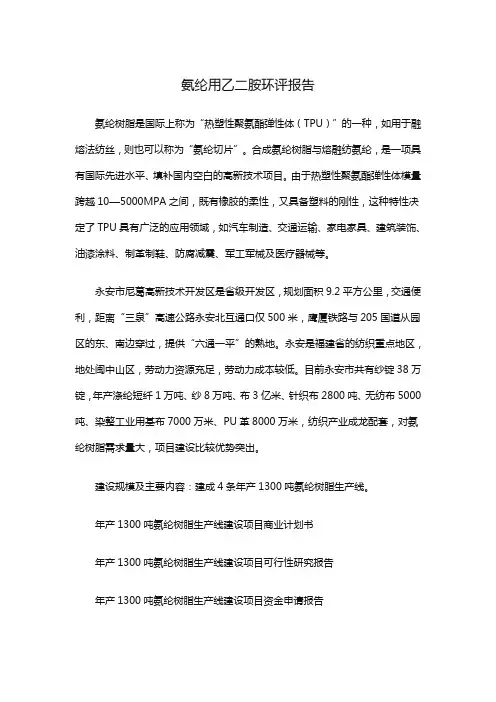

氨纶用乙二胺环评报告
氨纶用乙二胺环评报告氨纶树脂是国际上称为“热塑性聚氨酯弹性体（TPU）”的一种，如用于融熔法纺丝，则也可以称为“氨纶切片”。
合成氨纶树脂与熔融纺氨纶，是一项具有国际先进水平、填补国内空白的高新技术项目。
由于热塑性聚氨酯弹性体模量跨越10—5000MPA之间，既有橡胶的柔性，又具备塑料的刚性，这种特性决定了TPU具有广泛的应用领域，如汽车制造、交通运输、家电家具、建筑装饰、油漆涂料、制革制鞋、防腐减震、军工军械及医疗器械等。
永安市尼葛高新技术开发区是省级开发区，规划面积9.2平方公里，交通便利，距离“三泉”高速公路永安北互通口仅500米，鹰厦铁路与205国道从园区的东、南边穿过，提供“六通一平”的熟地。
永安是福建省的纺织重点地区，地处闽中山区，劳动力资源充足，劳动力成本较低。
目前永安市共有纱锭38万锭，年产涤纶短纤1万吨、纱8万吨、布3亿米、针织布2800吨、无纺布5000吨、染整工业用基布7000万米、PU革8000万米，纺织产业成龙配套，对氨纶树脂需求量大，项目建设比较优势突出。
建设规模及主要内容：建成4条年产1300吨氨纶树脂生产线。
年产1300吨氨纶树脂生产线建设项目商业计划书年产1300吨氨纶树脂生产线建设项目可行性研究报告年产1300吨氨纶树脂生产线建设项目资金申请报告年产1300吨氨纶树脂生产线建设项目节能评估报告该年产1300吨氨纶树脂生产线建设可行性研究报告对项目所涉及的主要问题，例如：年产1300吨氨纶树脂生产线建设资源条件、年产1300吨氨纶树脂生产线建设原辅材料、年产1300吨氨纶树脂生产线建设燃料和动力的供应、年产1300吨氨纶树脂生产线建设交通运输条件、年产1300吨氨纶树脂生产线建设规模、年产1300吨氨纶树脂生产线建设投资规模、年产1300吨氨纶树脂生产线建设产工艺和设备选型、年产1300吨氨纶树脂生产线建设产品类别、年产1300吨氨纶树脂生产线建设节能技术和措施、环境影响评价和劳动卫生保障等，从技术、经济和环境保护等多个方面进行较为详细的调查研究。
氨纶干法纺丝实验
氨纶干法纺丝中的纺丝实验专业：材料科学与工程班级：材料071班姓名：万香宏学号：0710230114指导教师：尹翠玉天津大学材料科学与工程学院2010年12月20日氨纶干法纺丝中的纺丝实验材料071 万香宏 0710230114天津工业大学材料科学与工程学院1.前言1.1氨纶简介聚氨酯弹性纤维是由聚氨基甲酸酯制成的纤维。
国际商品名称为SPANDEX，我国商品名则为氨纶。
聚氨基甲酸酯是一种以二醇和二异氰酸盐类进行聚台加成反应制成的含有85%以上氨基甲酸酯的、具有线性链段结构的嵌段聚合物,具有天然橡胶丝的弹性。
主要商标名称有Lycra（英威达）、Dorlastan（德国拜耳公司）、ESPA（日本东洋公司）、Opelon（日本东丽- 杜邦公司）等。
聚氨酯弹性纤维是一种性能优异的化学纤维，具有伸长率大(400-800%) 弹性回复率高．聚酯型氨纶伸长600%时，回弹率为95％．弹性模量低(0．1icN／dt~x)：耐疲劳性好(伸长50—300%)，密度小(1—1．39％／cm3)；耐腐蚀、耐晒、耐热、耐光、抗老染料有良好的亲和力，无论采用分散性酸性或复舍性还是金属性染料均可染色均匀。
聚氨酯嵌段共聚物可以纺出极细旦的丝．且品质优良。
氨纶织物质地柔软．穿着舒适。
主要用于制造各种运动衣，游泳衣溜冰衣，高尔夫球农等体育运动服；还有宇航服．飞行服，工作服等各种专用服装的柬带紧身部分；妇女的紧身衣，健美服，内衣，高弹棘，手套等女性用品，弹力灯芯皱，劳动布，弹力毛华达呢和毛花呢服装用料；医药方面用的弹性绷带，器官材料各种辅助器材设备物品等。
氨纶的研究最早始于德国，1959年杜邦首先实现了干法纺氨纶的工业化生产，60年代日本旭化成、东洋纺等公司也先后开发出了氨纶生产技术。
20 世纪80 年代后，由于氨纶包覆纱和包芯纱技术的开发，氨纶的应用领域不断扩大，市场需求不断增加。
1989 年，我国在山东烟台建成第一个氨纶生产装置，90年代一批氨纶企业也先后投产，2001年后中国企业全面进入，产能迅猛增加，截至04年11月，我国氨纶产量已占世界产量的40%多。

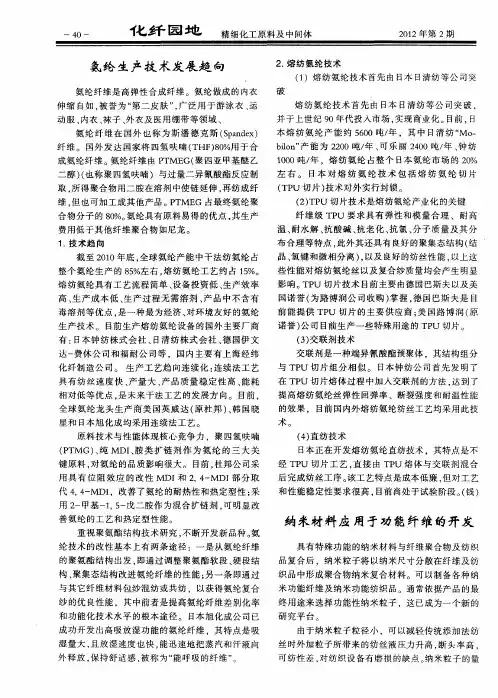

纳米材料应用于功能纤维的开发
毒溶剂 等优点 ， 是一种 最为经 济 、 对环 境友好 的氨纶 生产技 术 。 目前生产熔 纺 氨纶 设备 的国外 主要厂商 有： 日本钟 纺 株式会 社 、ｔ Ｆ清纺 株式 会社 、 国伊 文 德 达一 费休 公 司和福 耐公 司等 ，国 内主要有 上海 经纬
化纤 制造公 司 。 生产 工艺趋 向连 续化 ： 连续 法工艺 具 有纺 丝速 度快 、 量大 、 品质 量稳 定性 高 、 产 产 能耗 相对 低等 优点 ， 未来干法 工艺 的发展方 向 。 目前 ， 是
动服 、 内衣 、 袜子 、 外衣及 用绷 带等领域 、 氨 纶 纤 维在 国外 也 称为 斯 潘 德克 斯 （ｐｎ ｅ ） Ｓ ａｄ ｘ
纤维 。 国外发 达 国家将 四氢 呋喃 （ ＨＦ ８ ％用于 合 Ｔ ）０ 成氨纶 纤维 。氨纶纤 维 由 Ｐ ＭＥ 聚四亚 甲基 醚 乙 Ｔ Ｇ（
在 Ｔ ｕ 切片熔体 过程 中加入交联剂 的方法 ． Ｐ 达到 了
二醇 ）也称 聚 四氢 呋喃 ）与过量二 异氰酸 酯反应制 （ 取， 所得 聚合 物用 二胺在溶 剂 中使链 延伸 ， 纺成纤 再 维。 但也 可加工成 其他产 品。Ｐ ＭＥ 占最 终氨纶 聚 Ｔ Ｇ 合 物分子 的 ８ ％。 ０ 氨纶具 有原料易 得 的优 点 ， 其生 产 费用低于 其他纤 维聚合物 如尼龙 。
１０ ０ ０吨／ ，熔 纺 氨纶 占整 个 日本氨纶 市 场 的 ２ ％ 年 ０ 左 右 。 日本 对 熔 纺 氨 纶 技 术 包 括 熔 纺 氨 纶 切 片 （ Ｐ 切片 ） 术对外 实行封锁 。 ＴＵ 技 （ ） Ｐ 切片技术 是熔纺 氨纶产业化 的关 键 ２Ｔ Ｕ 纤维 级 Ｔ Ｕ 要 求具 有 弹性和模 量合 理 、耐 高 Ｐ 温、 耐水 解 、 酸碱 、 抗 抗老 化 、 氯 、 抗 分子 质量 及其 分 布 合理等 特点 。 外其还具 有 良好 的聚集 态结构 （ 此 结 晶、 氢键 和微相分 离 ） 以及 良好 的纺丝性能 ， ， 以上这 些性 能对 熔纺 氨纶丝 以及复合 纱质量均会产 生明显 影 响。 Ｐ 切 片技术 目前主 要 由德 国巴斯 夫 以及美 ＴＵ 国诺 誉 （ 为路 博润公 司收 购 ） 握 ， 国 巴斯夫 是 目 掌 德 前 能提供 Ｔ ｕ 切 片 的主要 供应 商 ； 国路博 润 （ Ｐ 美 原 诺誉） 公司 目前生产 一些特殊 用途的 Ｔ Ｕ 切片 Ｐ （） ３ 交联 剂技术 交联剂 是一种端 异氰 酸酯预聚体 ．其 结构组分 与 Ｔ Ｕ 切片 组分 相似 。 日本 钟纺公 司首 先 发 明了 Ｐ
湖北熔体直接纺差别化涤纤项目
③支持福建与台湾地区合作 ，建立我国海西地
区氨纶产业 基地 。 “ 二五 ” 间 ． 十 期 大力 培植 国 内 ３ ４ 具 有 国际 － 家
迁移 到人体 内部对人 体健康 产生威 胁 ， 目前 为止 ． 到 世界 上还没 有作 为专 题来研 究纳米功能纺织 品 的安
全性 问题 ，更缺乏相 关 的安 全性评价体 系及 检测标
竞争 能力 的干法氨 纶龙头 企业 ，大力培植 １ ２家技 ￣ 术创 新性强 、 资金 实力雄 厚 、 国际竞争 能力强 的 Ｐ — Ｔ
ＭＧ龙头企 业 。
准 ，使人们 在应用 纳米功 能纺织品时存在一 定 的顾
虑。
３ 目前 我 国研 究 院所和 高等院校 在纳米 功能纤 ）
维 成形与应 用方 面的研究 已取得较大成绩 ．但总体
要选 择 有 效 的 表 面改 性 剂对 纳 米粒 子 表 面 进行 处
理， 降低 表面 能 ， 改善 其 同纤维材 料 的亲和 性 ， 高 提
纺丝 流变性 和可纺性 。 ２ 由于 纳米 粒子 尺 寸很 小 ， ） 是否 会从 纺 织 品上
② 扶植 四川省 和重庆 市 ，使之 成为西 南地 区氨
本的 降低 及功 能性纳 米粒子 品种 的增 多 ，纳米 功能 纤 维 的应 用将进 一步 扩大 ， 市场需 求潜力 巨大 。 其 现
在 ．我 国的化纤 生产 已具有 相 当的生 产规 模和 技术 实力 ， 完全有 能力 、 条件进 行纳米 功能 纤维及 其技 有 术 的研 究开 发。我们 相信 不同形 态与性 能 的纳 米功 能纤维 的开 发与应用 ，必将 给纺织 行业 乃至整 个轻 该 项 目位 于湖北 省黄石市 经济技术 开发 区百花
氨纶制造工艺及技术
氨纶制造工艺及技术一、氨纶制造工艺概述氨纶是一种合成纤维，属于弹性纤维的一种。
其制造工艺包括溶胶纺丝、固化、拉伸、稳定处理等步骤。
具体工艺如下：1. 溶胶纺丝：将含有聚合物的溶液通过纺丝装置进行纺丝。
溶液中的聚合物是通过将聚酰胺与溶剂混合而得到的。
纺丝装置通常包括溶液箱、纺丝口、旋风装置等。
2. 固化：纺丝后的氨纶纤维需要经过固化处理，使其成为具有一定弹性和力学性能的纤维。
固化的主要目的是使氨纶纤维中的聚合物形成交联结构，增加纤维的强度和弹性。
3. 拉伸：固化后的氨纶纤维经过拉伸处理，使其具有更好的弹性。
拉伸的目的是增加纤维的分子取向度，提高纤维的拉伸性能和回弹性能。
4. 稳定处理：拉伸后的氨纶纤维需要经过稳定处理，以确保纤维的尺寸稳定性和形状稳定性。
这一步通常包括热定型和冷却处理，使纤维保持所需的形状和尺寸。
二、氨纶制造技术氨纶制造技术是保证氨纶纤维品质的关键。
以下是几种常用的氨纶制造技术：1. 溶液配方技术：溶液中的聚合物配方对氨纶纤维的性能有着重要影响。
通过调整聚酰胺与溶剂的比例以及添加其他助剂，可以控制氨纶纤维的弹性、强度等性能。
2. 纺丝技术：纺丝是氨纶制造的核心环节，纺丝技术的先进性对纤维的质量和性能有着重要影响。
目前常用的纺丝技术包括湿法纺丝、干法纺丝等。
3. 固化技术：固化是氨纶纤维制造中的关键步骤，固化技术的好坏直接影响纤维的强度和弹性。
常用的固化技术包括热固化、化学固化等。
4. 拉伸技术：拉伸是氨纶纤维制造中的重要环节，拉伸技术的先进性对纤维的性能有着重要影响。
常用的拉伸技术包括热拉伸、冷拉伸等。
5. 稳定处理技术：稳定处理是保证氨纶纤维尺寸稳定性和形状稳定性的关键步骤。
常用的稳定处理技术包括热定型、冷却处理等。
三、氨纶制造工艺和技术的发展趋势随着科技的进步和纺织行业的发展，氨纶制造工艺和技术也在不断改进和创新。
以下是氨纶制造工艺和技术的发展趋势：1. 绿色环保：氨纶制造过程中对环境的影响逐渐受到关注，未来的氨纶制造工艺将更加注重环保，减少对环境的污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 熔纺氨纶切片项目简介 白子文 2
1、氨纶概述 氨纶即聚氨酯弹性纤维，以其富有弹性、穿着贴身舒适的优点得到消费者的青睐，被广泛应用于纺织、包装、医用等领域，是目前全球发展最快的合成纤维。到2004年底，我国的氨纶产量高达20.5万吨，占全球的45%，已成为世界第一大氨纶生产与消费国。我国氨纶的高速发展，为我国纺织行业的技术进步与产品升级换代起到了很大的推动作用。
氨纶目前有干法纺丝、湿法纺丝、熔融纺丝及化学反应纺丝四种生产工艺，其简介如下。
1）干法纺丝工艺过程如下图1所示：
图1：干法纺丝工艺过程示意图 干法纺丝是目前世界上采用最广的一种生产聚氨酯弹性纤维的方法,美国的DuPont 、德国的Dorlas2tan 及日本东洋纺等大厂商均采用干法纺丝工艺，干法纺丝生产的氨纶产量占氨纶总产量80 %以上。干法纺丝生产时,需注意溶剂的回收提纯。干法纺丝工艺中的纤维卷绕速度一般在200～600 m/min ,最高可达1000 m/min；所得纤维的纤度为2.2～2.9 tex。干法纺丝技术成熟,所得纤维的质量和性能优良。
2）湿法纺丝工艺过程如下图2所示：
图2：湿法纺丝工艺过程示意图 凝固浴为可与DMF混溶的水或醇和DMF的混合物。湿法纺丝用水为纺丝凝固浴液时,纤维表面凝固快,有皱折现象；用醇时,纤维结构均匀,强度高。浴槽的前几段起凝固丝束的作用,后几段起水洗作用。湿法纺丝工艺复杂, 纺丝速度低,生产 3
成本高,厂房建筑和设备投资费用大。目前湿法纺丝的聚氨酯弹性纤维产量约占总量的10 %。日本富士纺公司的Fujibo 氨纶就是采用湿法纺丝技术生产。
3）熔融纺丝工艺过程如下图3所示：
图3：熔融纺丝工艺过程示意图 氨纶切片即氨纶专用热塑性聚氨酯弹性体（TPU）。熔融纺丝工艺流程简单,原材料及设备费用都较低,生产效率高。特别是不使用可燃和有毒的有机溶剂,因此不象干纺、湿纺那样需用昂贵的回收设备。其产品易于细旦化，舒适性、耐氯性、生物相容性均较好，越来越受到重视。但是由于热塑性聚氨酯内在结构的原因，目前产品的耐热性与干法氨纶相比略差。熔纺按伦的生产公司主要有日本的日清纺、钟纺、可乐丽、油墨化工与大塞璐公司，以及我国江苏的南黄海公司等。
4）化学反应纺丝工艺过程如下图4所示：
图4：化学反应纺丝工艺过程示意图 化学纺丝法的缺点是其效率较低,且存在废水与二胺化合物污染环境的问题,目前世界上用这种方法纺丝的氨纶产量不到其总产量的10%。美国Globe、西班牙的Enkaswing、英国的Spanzelle等公司都用这种方法生产。
在我国，以产量计算，2003年氨纶的生产干法约占90％左右，熔法占8％左右，湿法没有，反应法2％。
在上述四种氨纶生产工艺中，湿法与化学法由于工艺流程长、设备投资大、环境污染严重、产品性能也较差等一系列原因，已开始逐步淘汰。干法纺丝工艺相对来说设备投资小、占地少、产品性能优良，目前的应用的最多。但干法纺丝也存在溶剂DMF（二甲基甲酰胺）对环境产生负面影响的问题，在环保与工业卫生意识与法规日益加强的今天，其发展受到限制。熔纺氨纶因生产工艺流程简单、 4
设备投资小、生产效率高、易于细旦化等优势，已成为今后氨纶发展的主流方向，在我国大陆更得到飞速的发展，目前国内生产能力已超过全球熔纺氨纶总能力的三分之二，生产厂有20余家，生产技术与设备也日臻完善，生产能力与市场占有率都迅速提高。
2、熔纺氨纶与氨纶切片 1）熔纺氨纶 氨纶是我国对聚氨酯纤维的简称，商品名也称 “莱卡”，是一种具有高弹性的高档化学纤维。氨纶以其优良的性能使织物穿着舒适,能适合身体部位的弯曲的需要,使服装对身体的束缚力很小,同时织物还有很好的防皱性、皱折定型能力永久不变。被广泛用于带有弹性功能的纺织、针织产品。如袜子、泳装、女士内衣、束身衣、体型服、毛衫、保暖衬衣、弹力牛仔布、精纺面料，以及医疗用品等等。
熔纺氨纶丝较其它非熔纺氨纶丝具有丝质柔软；耐候性佳、保存时间长；易于细旦化、单根纤维均一性良好；热定型性良好；产品品种变化快；生产中无溶剂，所用原材料安全性好，属绿色工艺；设备投资少（约为干法氨纶生产设备的1/10）、投产周期短（六个月）、工艺流程简单、设备投资低、生产效率高等多项优点，受到业界高度重视并看好，具有极大发展潜力。
氨纶有四种纺丝方法：溶液干法、溶液湿法、熔融挤出法和化学反应法。其中溶液湿法和化学反应法由于三废多，污染严重，目前已基本被淘汰。干法工艺生产的氨纶纤维由于具有优秀的物理特性，可用于各种中高档纺织品及针织品，目前在国内氨纶生产中占80%以上。但干法工艺必须使用有机溶剂二甲基甲酰胺（DMF）或二甲基乙酰胺(DMAC)，此溶剂极易挥发，回收投资巨大，对环境构成严重污染，对有接触人员的身体器官（肝脏）造成危害，目前已受到社会各方面的特别关注。加上此种工艺方法所需生产厂房、场地、设备及工艺处理投资大，能耗高，不符合当前“低碳”经济的要求。为此，在对环保意识很强的发达国家和地区，均已纷纷停止发展干法氨纶企业。
熔纺氨纶纺丝技术是本世纪初新兴起的氨纶纺丝技术，其生产流程是氨纶切片（氨纶切片是纺织行业对用于熔纺氨纶纤维生产的专用TPU粒子料的习惯性叫法）经干燥、再熔融、计量、纺丝、上油、卷绕、平衡等工序，即可得到氨纶纤维。可以看出，熔纺氨纶生产工艺具有工艺流程简单、生产效率高，在生产过程中无须使用溶剂，无三废排放，设备投资少、投产周期短节约能源等优点。而且熔纺氨纶产品具有易于实现细旦化，丝质柔软；耐候性佳、保存时间长；单根纤维均一性良好；热定型性良好；产品品种变形快等优点，已成为今后发展的方向和各大厂商竟相研究、开发、投资的热点。目前，我国氨纶产能已超过25万吨， 5
其中熔纺氨纶比例从2005年的15%提高到20%，干法比例从85%下降到80%。随着熔纺氨纶技术研究的不断深入和发展，随着作为硬件的熔纺氨纶设备、助剂及有关配套的不断完善，其熔融法纺氨纶的工艺方法必将逐步取代干法，成为氨纶生产的主导方法。干法与熔法纺氨纶工艺比较见下表2
表2：干法与熔法纺氨纶工艺比较 干法与熔法纺氨纶工艺比较 干 法 熔 法 设备投资费用 1-1.1亿元RMB/500吨/年 1280万元RMB/500吨/年 纺丝速度 400-900m/min 500-1000m/min 工艺技术成熟性 成熟 已实现应用
对环境影响 严重污染 无污染 产品显著优点 熔点高，热变形温度高，伸长大，回弹率高。 手感柔和，耐久，耐氯，耐水解性好。
应用领域 全面 袜子，毛衫，内衣。 配套产业 较为完善 发展中 发展障碍 投资费用过高 热变形温度有待提高
到目前为止，我国熔纺氨生产企业曾发展到30多家，产能曾达到2万t/a以上。但近年来熔纺氨纶丝实际产能不足1万t/a。其根本原因是我国氨纶切片国产化技术未取得真正的突破，中高档熔纺氨纶切片全部进口，导致熔纺氨纶的成本居高不下，阻碍了熔纺氨纶的进一步发展。目前国内所有熔纺氨纶企业所需氨纶切片均购买德国巴斯夫和美国诺誉的进口产品，价格在5.2—5.3万元/吨水平。而且供应商还规定定货起点必须为16吨(一个20尺货柜)，还必须提前60天付款。这就给生产规模本就不大的熔纺企业在流动资金方面造成沉重的压力。氨纶切片已成为我国熔纺氨纶发展的瓶颈。可以预料，一旦有符合要求的国产化产品面市，前途将十分光明。
下表3为国内熔纺氨纶生产厂家。从表3可以看出，所有能的熔纺氨纶生产厂商都不生产氨纶切片。
表3：国内熔纺氨纶厂家 氨纶厂家 2007年产能 吨 切片 氨纶厂家 2007年产能 吨 切片 江苏云菲 3000 无 武进五洋 100 无 江苏南黄海 5000 无 苏州华伟 100 无 海宁新高 2000 无 宜兴华意 150 无 6
浙江精辉 2000 无 中山新顺 1000 无 江苏金祥 1000 无 常熟赛纶丝 200 无 张家港惠泰 500 无 上海宇航 100 无 保定天鹅 1500 无 张家港汇丰 150 无 海安宏发 500 无 大连合成 1000 无 海宁庆达 200 无 昌源氨纶 300 无 海宁星源 100 无 上虞化纤 100 无 苏州伟丽 300 无 山东肥城 500 无 无锡长安 100 无 绍兴阻燃 500 无 杭州艺鸣 500 无 桐张长江 500 无 苏州长泰 100 无 中山大涌 300 无 无锡宏鹰 200 无 深圳雅群 200 无 合计 30 家 产 能 2007年合计： 20200吨
2）氨纶切片 作为氨纶切片用的TPU，在性能上具有以下几方面的要求： ——要具有高的分子量、窄的分子量分布及极少量的颗粒。 ——要具有极好的熔融成型性而且在熔纺过程中的断头率要低。 ——纺成的纤维要具有极好的热及机械性能，特别是拉伸性能。
可以看出，作为氨纶切片，对TPU的回弹性、耐热性、TPU熔体强度、凝胶粒子的控制、质量稳定性都有很高的要求。目前我国的绝大部分TPU生产厂家由于种种原因，所生产的TPU都达不到氨纶切片的要求。从前面的分析可以看出，目前国内所有熔纺企业每年共需求氨纶切片2万多吨，而能够进口的氨纶切片也只能在6000～8000吨/年，可见熔纺氨纶切片投产以后，其市场空间很大，产品会供不应求。
3. 项目的可行性 1）技术现状 目前熔纺氨纶切片均为聚醚型TPU产品。由于其分子结构内在的原因，导致普通熔纺氨纶产品在弹性回复率、耐热性等方面还不如干纺氨纶。而且由于技术原因，国内TPU厂家生产的聚醚型TPU产品，在耐热性、弹性等方面与德国BASF公司、德国Bayer Desmopan公司、美国诺誉(noveon)化工公司还有较大差距。如何提高熔纺氨纶的品质已成为熔纺氨纶行业能否继续高速发展的关键课题。
我公司从2011年8月至2013年10月，承担浙江省科技厅重大项目“纳米改
