钻孔灌注桩检测方法
钻孔灌注桩检测方法
钻孔灌注桩检测是为了确保施工质量和安全性，常用的检测方法有：
1. 钻孔端头检测：对钻孔端头进行观察和测量，包括观察孔口是否圆整、泥土是否有裂缝、孔口直径是否符合设计要求等。
2. 钢筋成束检测：通过非破坏性检测技术，比如超声波或电磁波检测，对钢筋束进行检测，包括钢筋的质量和数量是否符合设计要求。
3. 灌注浆液质量检测：对灌注桩的浆液进行抽取样本，进行实验室测试，主要检测浆液的体积稠度、抗压强度和流动性等。
4. 重载试验：在桩施工结束后，对灌注桩进行重载试验，用来评估桩的承载力和变形性能是否满足设计要求。
5. 声波检测：使用声波传感器对桩身进行检测，通过声波的传播速度和反射信号来评估桩的质量和结构完整性。
6. 观测记录：对每个钻孔灌注桩进行观测记录，包括钻孔灌注过程中的施工参数、材料使用情况和施工质量等，以便后期检测和评估。
以上是一些常用的钻孔灌注桩检测方法，可以根据具体情况选择适合的检测方法
进行施工质量和安全性的评估。
钻孔灌注桩检检测方案
钻孔灌注桩检检测方案标题：钻孔灌注桩检测方案一、检测背景和目的钻孔灌注桩是工程建设中常用的一种基础形式，广泛应用于桥梁、房屋等结构物中。
由于其施工工艺复杂，影响因素多，因此，对钻孔灌注桩进行全面的质量检测是保证工程质量的重要环节。
本检测方案旨在确保钻孔灌注桩的施工质量，预防潜在的质量问题，提高工程的安全性和可靠性。
二、检测原则1、全面性原则：对钻孔灌注桩的施工全过程进行全面检测，包括成孔、钢筋笼制作与安装、混凝土灌注等环节。
2、安全性原则：在检测过程中，必须保证被检测的钻孔灌注桩及其周围结构物的安全，避免检测过程中出现意外破坏。
3、预防性原则：通过检测，及时发现潜在的质量问题，预防质量事故的发生。
三、检测内容及方法1、成孔质量检测：采用超声波投射法或井径仪测量孔径，判断孔径是否满足设计要求。
同时检查孔深、孔底沉渣等参数。
2、钢筋笼制作与安装质量检测：检查钢筋规格、数量、位置是否符合设计要求。
采用电磁感应法检测钢筋笼的焊接质量。
3、混凝土灌注质量检测：在灌注过程中，采用声波透射法检测混凝土的均匀性和密实度。
灌注结束后，采用超声波无损检测法检测桩身混凝土的完整性。
4、承载力检测：采用静载试验检测钻孔灌注桩的承载力，判断其是否满足设计要求。
四、检测流程1、制定检测计划，明确检测内容和方法。
2、现场准备工作：清理检测现场，确保安全。
安装检测设备，准备检测工具。
3、进行成孔质量检测、钢筋笼制作与安装质量检测、混凝土灌注质量检测和承载力检测。
4、整理检测数据，分析结果，形成检测报告。
5、对不合格的钻孔灌注桩进行整改，重新进行检测。
五、总结本检测方案通过对钻孔灌注桩的全面质量检测，能够有效地保证工程质量，预防潜在的质量问题。
在检测过程中，应遵循全面性、安全性和预防性的原则，确保检测结果的准确性和可靠性。
对于不合格的钻孔灌注桩，应及时进行整改和重新检测，确保工程的安全性和可靠性。
钻孔灌注桩检测方案一、检测目的钻孔灌注桩是桥梁工程中常用的基础形式之一，对桩的检测是保证桥梁安全运行的重要手段。

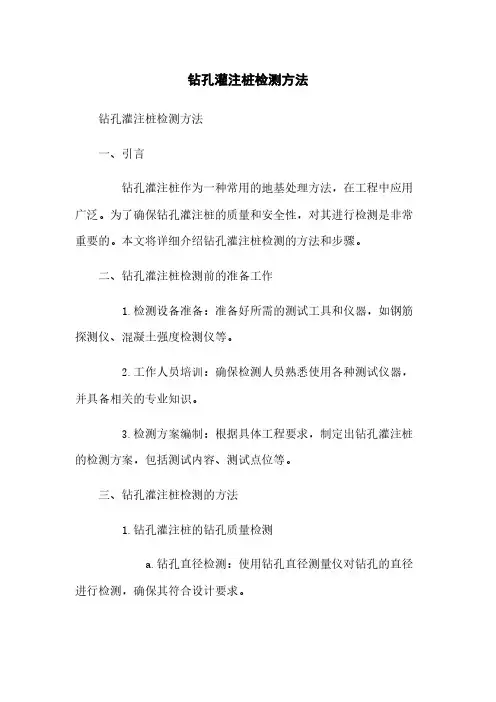

钻孔灌注桩检测方法
钻孔灌注桩检测方法钻孔灌注桩检测方法一、引言钻孔灌注桩作为一种常用的地基处理方法，在工程中应用广泛。
为了确保钻孔灌注桩的质量和安全性，对其进行检测是非常重要的。
本文将详细介绍钻孔灌注桩检测的方法和步骤。
二、钻孔灌注桩检测前的准备工作1.检测设备准备：准备好所需的测试工具和仪器，如钢筋探测仪、混凝土强度检测仪等。
2.工作人员培训：确保检测人员熟悉使用各种测试仪器，并具备相关的专业知识。
3.检测方案编制：根据具体工程要求，制定出钻孔灌注桩的检测方案，包括测试内容、测试点位等。
三、钻孔灌注桩检测的方法1.钻孔灌注桩的钻孔质量检测a.钻孔直径检测：使用钻孔直径测量仪对钻孔的直径进行检测，确保其符合设计要求。
b.钻孔深度检测：利用水平水管和尺子等工具对钻孔的深度进行测量，确保其符合设计要求。
c.钻孔质量评定：根据钻孔质量评定标准，对钻孔进行评定，如钻孔的平整度、垂直度等。
2.钻孔灌注桩的钢筋质量检测a.钢筋直径检测：使用钢筋直径测量仪对钢筋的直径进行检测，确保其符合设计要求。
b.钢筋长度检测：利用尺子等工具对钢筋的长度进行测量，确保其符合设计要求。
c.钢筋布置检测：对钻孔内钢筋的位置和布置进行检测，确保其符合设计要求。
3.钻孔灌注桩的混凝土质量检测a.混凝土配合比检测：从现场取样进行试验，检测混凝土的配合比是否符合设计要求。
b.混凝土强度检测：采取现场取样或使用无损检测仪器对混凝土的强度进行检测。
c.混凝土坍落度检测：利用坍落度检测仪器对混凝土坍落度进行检测，确保其符合设计要求。
四、附件1.附件一：钻孔直径测量仪操作说明书2.附件二：钢筋直径测量仪操作说明书3.附件三：混凝土强度检测仪操作说明书五、法律名词及注释1.工程监理：指对工程的施工、质量、安全等方面进行监督和管理的部门或个人。
2.设计要求：指工程设计中规定的各项要求，如结构强度、施工工艺等。
钻孔灌注桩质量检测方法
钻孔灌注桩质量检测方法
1. 桩身直径和长度测量
测量钻孔灌注桩的直径和长度是最基本的检测方法之一。
可以使用测量工具，如卷尺或激光测距仪来完成这项任务。
确保在测量时将仪器垂直于桩身，并尽量减少误差。
2. 砼强度测试
砼强度测试是评估钻孔灌注桩质量的重要方法之一。
可以通过在钻孔灌注桩中取样并进行实验室测试来确定其砼的强度。
根据实际情况，可以选择不同的试验方法，如压浆试验、拔桩试验或核密度试验。
3. 压载试验
压载试验是用于评估钻孔灌注桩承载能力的关键方法之一。
通过在桩顶施加负荷并监测变形来评估桩的承载能力。
这可以通过使用压载试验设备和传感器来完成。
根据实际需求，可以进行不同类型的压载试验，如静载试验、动荷载试验或静动荷载试验。
4. 桩身垂直度检测
桩身垂直度是评估钻孔灌注桩几何形状的重要指标之一。
可以使用测量仪器来检测桩身的垂直度。
确保仪器放置稳定，以提供准确的测量结果。
5. 钻孔灌注桩质量分析
除了上述的具体检测方法外，还可以进行钻孔灌注桩质量的整体分析。
这包括对桩身的外观质量、混凝土密实性、桩顶水平度等进行评估。
可以通过对多个指标进行比较和分析来评估钻孔灌注桩的整体质量。
请注意，以上方法仅为常用的钻孔灌注桩质量检测方法，具体的检测方法应根据工程要求和实际情况进行选择和设计。
> 注意：以上内容仅供参考，具体的钻孔灌注桩质量检测方法需要根据实际工程要求和规范进行选择和执行。
钻孔灌注桩质量检测方法及原理
钻孔灌注桩质量检测方法及原理模板1：一：引言钻孔灌注桩是一种常用的土木工程施工技术，其质量检测是施工过程中至关重要的环节。
本文将介绍钻孔灌注桩质量检测的方法和原理。
二：钻孔灌注桩质量检测方法1. 钻孔灌注桩外观检查1.1 桩孔开挖情况检查1.2 钻孔灌注桩的混凝土均匀性检查1.3 钻孔灌注桩的形状尺寸检查2. 钻孔灌注桩的质量检测2.1 钻孔灌注桩的轴力检测2.2 钻孔灌注桩的侧阻力检测2.3 钻孔灌注桩的端阻力检测2.4 钻孔灌注桩的桩身强度检测三：钻孔灌注桩质量检测原理1. 钻孔灌注桩的轴力检测原理1.1 轴力传感器原理1.2 轴力测量方法2. 钻孔灌注桩的侧阻力检测原理2.1 侧阻力测量方法2.2 侧阻力传感器原理3. 钻孔灌注桩的端阻力检测原理3.1 端阻力测量方法3.2 端阻力传感器原理四：附件本文档涉及的附件包括：1. 钻孔灌注桩外观检查表格2. 钻孔灌注桩质量检测仪器使用说明书3. 钻孔灌注桩质量检测数据记录表格五：法律名词及注释1. 钻孔灌注桩：一种土木工程结构形式。
2. 轴力传感器：用于测量钻孔灌注桩的轴向力的传感器。
3. 侧阻力测量方法：用于测量钻孔灌注桩的侧阻力的方法。
模板2：一：前言钻孔灌注桩是一种常见的地基处理技术，其质量检测对工程施工和结构安全至关重要。
本文将详细介绍钻孔灌注桩的质量检测方法及相关原理。
二：钻孔灌注桩质量检测方法1. 钻孔灌注桩外观检测方法1.1 桩孔开挖情况检测1.2 混凝土均匀性检测1.3 桩身形状尺寸检测2. 钻孔灌注桩质量检测方法2.1 轴力检测方法2.2 侧阻力检测方法2.3 端阻力检测方法2.4 桩身强度检测方法三：钻孔灌注桩质量检测原理1. 轴力检测原理1.1 轴力传感器工作原理1.2 轴力测量方法2. 侧阻力检测原理2.1 侧阻力测量方法2.2 侧阻力传感器工作原理3. 端阻力检测原理3.1 端阻力测量方法3.2 端阻力传感器工作原理四：附件本文档涉及的附件如下：1. 钻孔灌注桩外观检测表格2. 钻孔灌注桩质量检测仪器使用说明书3. 钻孔灌注桩质量检测结果记录表格五：法律名词及注释1. 钻孔灌注桩：一种土木工程中使用的地基处理技术。
钻孔灌注桩检测方法
钻孔灌注桩检测方法1、成孔质量检测成孔质量检测内容主要包括成孔的孔径、孔形、倾斜度、深度以及孔底沉渣厚度等。
钻孔灌注桩成孔后，应检测孔径、孔形、倾斜度、孔深及孔底沉渣厚度，其质量标准应符合规范要求。
如沉渣厚度大于规范要求，应进行二次清孔。
2、桩身混凝土质量检测钻孔灌注桩混凝土质量检测采用超声波检测，超声波具有频率高、波长短、穿透能力强以及携带信息量大等特点，因而被广泛应用于桩基完整性检测，其检测原理是利用超声波在混凝土中传播的声学参数变化情况来分析桩基的完整性。
3、承载力检测钻孔灌注桩承载力检测主要有静荷载试验和动荷载试验两种。
静荷载试验是将桩置于接近极限平衡状态的特定环境中，测试其承受极限荷载的能力。
动荷载试验则是通过在桩顶施加一定频率的振动力，使桩产生一定程度的运动，从而测定桩的动应力与动应变的关系，以判断桩的承载力及在动荷载作用下的工作性能。
4、完整性检测钻孔灌注桩完整性检测主要有钻芯法、低应变法、高应变法和声波透射法等。
钻芯法是利用钻机在桩身混凝土中钻取芯样，通过芯样观察桩身混凝土的完整性，以判断桩身混凝土的质量。
低应变法是利用低应变仪在桩顶施加一定频率的振动力，通过分析桩身内力的变化情况来判断桩身完整性。
高应变法是利用高应变仪在桩顶施加高频率的振动力，通过分析桩身内力和位移的变化情况来判断桩身完整性。
声波透射法则是利用声波在混凝土中传播的声学参数变化情况来分析桩身完整性。
5、防腐性检测钻孔灌注桩防腐性检测主要有钢筋锈蚀程度检测和混凝土电阻率检测等。
钢筋锈蚀程度检测主要是通过测量钢筋的直径和强度等指标来判断其锈蚀程度。
混凝土电阻率检测则是通过测量混凝土的电阻率来判断其耐久性。
总之，钻孔灌注桩检测方法对于确保工程质量至关重要。
在实践中，应根据具体情况选择合适的检测方法，以提高检测结果的准确性和可靠性。
还应加强工程质量的监督和管理，以确保工程质量的安全性和稳定性。
钻孔灌注桩检测一、检测方法钻孔灌注桩是工程中常用的基础形式之一，在施工过程中，检测钻孔灌注桩的质量是非常重要的。
钻孔灌注桩监测方法
钻孔灌注桩监测方法
简介
钻孔灌注桩是一种常见的地基加固工程方法，监测其施工质量
和效果对于工程的安全和可靠性至关重要。
本文将介绍几种常用的
钻孔灌注桩监测方法。
1. 钻孔灌注桩质量监测
1.1 钢筋观测法
通过使用金属探头和激光仪器，对钻孔灌注桩中的钢筋进行观
测和测量。
这种方法可以判断钢筋的数量、位置和直径是否符合设
计要求，以及钢筋与混凝土之间的粘结情况。
1.2 混凝土质量检测
利用超声波或震动传感器等设备，对钻孔灌注桩中的混凝土质
量进行监测。
这种方法可以评估混凝土的密实程度、强度和均匀性，以及检测可能存在的空洞、裂缝和渗漏问题。
2. 钻孔灌注桩施工监测
2.1 垂直度监测
通过使用测斜仪、全站仪等设备，对钻孔灌注桩的垂直度进行监测。
这种方法可以判断桩身的竖直度是否符合要求，以及检测可能存在的倾斜和偏移问题。
2.2 桩长监测
利用激光测距仪等设备，对钻孔灌注桩的长度进行监测。
这种方法可以验证桩身的实际长度是否与设计要求一致，以及检测可能存在的伸长或缩短问题。
2.3 侧摩阻力监测
通过使用侧摩仪等设备，对钻孔灌注桩的侧摩阻力进行监测。
这种方法可以评估桩身与周围土层的摩擦力，以及检测可能存在的松动和滑移问题。
结论
通过以上介绍的几种常用的钻孔灌注桩监测方法，施工方可以及时了解施工质量和效果，并采取必要的补救措施，确保钻孔灌注桩工程的安全和可靠性。
注意：以上内容仅供参考，具体的钻孔灌注桩监测方法应根据实际工程情况和设计要求来确定。
钻孔灌注桩检测方法及原理
钻孔灌注桩检测方法及原理钻孔灌注桩检测方法及原理一、引言钻孔灌注桩是一种常见的地基处理方法，广泛应用于建筑工程中。
在钻孔灌注桩的施工和验收过程中，为了保证质量和安全，必须进行相应的检测。
本文将详细介绍钻孔灌注桩的检测方法及原理。
二、钻孔灌注桩的分类根据桩身形式的不同，钻孔灌注桩可以分为灌注桩、预制灌注桩和灌注成桩。
灌注桩是在钻孔完毕后，将钢筋、混凝土逐层灌入桩孔中形成的桩身。
预制灌注桩是在桩孔中预埋钢筋笼，然后以钢模具或管道将混凝土灌入桩孔中形成的桩身。
灌注成桩是将整根或分段的钢筋混凝土柱直接灌注桩孔中形成的桩身。
三、钻孔灌注桩的检测方法1. 视觉检测视觉检测是最常用的钻孔灌注桩检测方法之一。
通过肉眼观察桩身表面是否存在明显的裂缝、麻面和浮渣等缺陷，来判断桩身的质量和可靠性。
2. 声波检测声波检测是利用超声波探测仪对桩身进行扫描，通过接收回波信号来判断桩身的质量和缺陷情况。
声波检测可以检测到更小的裂缝和空洞等问题。
3. 反射波检测反射波检测通常是通过敲击桩身表面，观察敲击后的反射波形来判断桩身质量。
反射波检测方法简单、直观，但对操作人员的经验要求较高。
4. 超声波穿透检测超声波穿透检测是使用特定的超声波探头，在钻孔灌注桩的侧壁进行扫描，通过超声波的传导方式来判断桩身的质量和缺陷。
四、钻孔灌注桩的检测原理钻孔灌注桩的检测原理主要是根据声波、超声波和反射波等物理原理。
声波在不同介质中传播速度不同，可以通过测量声波的传播时间来判断桩身是否有空洞或裂缝等问题。
超声波穿透检测则是利用超声波在材料中的传导性质，通过测量超声波的传播时间和强度来判断桩身质量。
五、钻孔灌注桩检测的意义钻孔灌注桩的检测对于保证工程质量和工程安全至关重要。
合格的钻孔灌注桩可以提供良好的承载力和稳定性，保证工程的正常运行和使用。
而不合格的钻孔灌注桩则可能导致工程事故和质量问题。
附件：1. 钻孔灌注桩检测报告模板2. 钻孔灌注桩检测数据记录表3. 钻孔灌注桩质量问题处理流程图法律名词及注释：1. 土木工程法：规范土木工程领域的法律法规和专业标准，保证工程的质量安全和合规性。
钻孔灌注桩检测方法
（三）桩完整性检测-应力波反射法
完 好 桩：
（三）桩完整性检测-应力波反射法
缩、 扩 径 桩：
（三）桩完整性检测-应力波反射法
断 桩：
（三）桩完整性检测-应力波反射法
短 桩 ：
（三）桩完整性检测-应力波反射法
较 长 桩 ：
（三）桩完整性检测-应力波反射法
现场检测及注意事项 （1）被测桩应凿去浮浆，桩头平整； （２）设备检查 （３）激振方式和接收条件的选择； （４）激振点的选择 （５）传感器的放置 （６）如何提高检测的分辨率； （７）判别桩身浅部缺陷：可以同时采用横向激振和水平速度型传
Ci—第i根桩的桩身波速计算值
1 n
n 1
ci
ci 2L • f
L—完整桩桩长
N—桩的数量
△f—幅频曲线桩端相邻谐振峰间的频差，计算时不取第一和第二峰
2、桩身缺陷位置计算 X—测点至桩身缺陷之间的距离
x1• c 2 f x
（三）桩完整性检测-应力波反射法
测试系统：
（三）桩完整性检测-应力波反射法
具有检验桩身完整性和单桩承载力的功能
（三）桩完整性检测-应力波反射法
基桩动力检测： 通过对桩的应力波传播特性的测定和分析来评价桩的完整性，推算桩的
承载力、桩侧和桩端岩土阻力及打桩应力的检测方法； 桩身完整性：
反映桩身长度和截面尺寸、桩身材料密实性和连续性的综合状况； 桩身缺陷：
指桩身断裂、裂缝、缩颈、夹泥、离析、蜂窝、松散等现象； 低应变反射波法：
井孔到设计底标高后，将预好的钢筋笼骨架吊入井孔中，然后
灌注混凝土而形成的基础。
特点：
钻孔
安放钢 筋笼
•施工噪音和振动小。
•不需大型设备，施工进度快。适应性强。
灌注桩成孔质量检测
方法原理简介
灌注桩成孔检测包括钻孔井径测量、孔斜测量、沉渣测量等。
井径仪用于测量钻孔井径，当仪器下井提升测量时，四条测腿末端紧贴井壁，随着井径的大小改变测点电位差，经系统标定后，得到钻孔全孔井径。
测斜工作是根据铅垂原理测量顶角，若井轴与仪器铅垂线有夹角，此夹角就是钻孔倾斜的角度，经机械转换，将倾斜的角度转换为电位差，在刻度盘上便可以直接读出钻孔的倾斜角度。
沉渣测量采用棒状梯度微电极系。
利用电极系自重及重力加速度将其插入孔底原始地层，然后根据井液、沉渣及原始地层之间的电阻率变化值，求出孔底沉渣的厚度。
适用范围
钻孔灌注桩的全孔井径、孔斜、沉渣检测等。
抽样方法、测量范围、抽检数量
1、抽样方法：随机抽样
2、测量范围：孔深≤100m，孔径500~1200mm，垂直度0°~50°，方位角0°~360°沉渣厚度≤0.50m
3、抽检数量：抽检数量一般为总桩数的10％，实际抽检数量由设计单位和建设单位认定。
仪器设备
井径仪井斜仪微电极沉渣测定仪
检测结果判断
1、井径：根据所测井径曲线，划分出变径井段位置，最大井径值、最小井径值、平均井径值。
2、垂直度：根据所测顶角，采用“均角全距法”计算出钻孔的偏心距X。
3、沉渣：应用井中地球物理勘探划分地层的技术方法。
根据原始地层、沉渣及井液在电性上的差异，采用视电阻率法测量其视电阻率曲线。
根据视电阻率曲线在两种介质界面处的反映特征，划分出界面。
依据检测时的深度比例，用比例尺确定出沉渣厚度。
如使用沉渣仪无法检测时，可采用钻孔深度与检测深度两者之差来确定钻孔沉渣厚度。
钻孔灌注桩检测方案模板
钻孔灌注桩检测方案模板一、背景和目的：钻孔灌注桩是一种常见的基础工程施工技术，它的质量和安全性对于整个工程的稳定性和耐久性至关重要。
为了确保钻孔灌注桩的质量和安全性，需要进行一系列的检测和评估工作。
本文档旨在提供一个钻孔灌注桩检测方案模板，以帮助相关人员制定合理有效的检测方案。
二、检测方法：根据钻孔灌注桩的施工特点和结构特点，可以采用以下常见的检测方法进行检测：1. 钻孔灌注桩成孔质量检测：采用岩土钻探技术，对钻孔成孔情况进行检测，包括钻孔直径、孔壁垂直度等参数的测量。
2. 钢筋配置检测：采用金属探查仪等设备对钻孔灌注桩中的钢筋进行检测，确保钢筋配置符合设计要求。
3. 灌注桩浆液质量检测：采集桩内浆液样品进行实验室测试，检测浆液的密度、流动性等指标，确保浆液质量符合要求。
4. 钻孔灌注桩强度检测：采用静载试验、动载试验等方法对已经施工完成的钻孔灌注桩进行力学性能测试，确保桩体强度满足设计要求。
三、检测计划：制定合理的检测计划是保证钻孔灌注桩质量的关键。
以下是一个示例的检测计划：1. 钻孔成孔质量检测：在每根灌注桩施工前，进行成孔质量检测，包括钻孔直径、孔壁垂直度等参数的测量。
如发现不符合要求的情况，及时进行整改。
2. 钢筋配置检测：在每根灌注桩浇筑钢筋前，进行钢筋配置检测，确保钢筋配置符合设计要求。
如发现不符合要求的情况，及时进行整改。
3. 浆液质量检测：在灌注桩浆液注入过程中，定期采集浆液样品进行实验室测试，检测浆液的密度、流动性等指标，确保浆液质量符合要求。
4. 强度检测：在钻孔灌注桩施工完成后，进行静载试验、动载试验等方法进行力学性能测试，确保桩体强度达到设计要求。
四、数据记录和报告：为了方便后续的数据分析和档案管理，需要对钻孔灌注桩的检测数据进行记录和报告。
数据记录应包括检测时间、地点、检测方法、检测结果等相关信息；报告应包括每根钻孔灌注桩的检测结果和评价，以及整体的评价和建议。
五、质量控制和改进措施：通过对钻孔灌注桩的检测数据进行分析，可以评估施工过程中的质量控制情况，并提出改进措施。
