混凝土灌注桩需要做什么检测
混凝土灌注桩质量检验标准
混凝土灌注桩质量检验标准一、引言混凝土灌注桩是一种常见的地基处理技术，广泛用于建筑物与土壤之间的连接和支撑。
为了确保工程的安全性和可靠性，对混凝土灌注桩的质量进行检验非常重要。
本文将介绍混凝土灌注桩质量检验的标准和要求。
二、检验方法1. 灌注桩现场检验（1）外观检查：对灌注桩的外观进行检查，包括观察表面有无裂缝、起壳和松散等情况。
（2）尺寸检查：测量灌注桩的直径、长度和孔距等尺寸，并与设计要求进行比较。
（3）振动检测：利用振动测试仪对灌注桩进行振动测试，确保桩身的一致性和充实度。
（4）酸碱度测试：使用酸碱度测试仪对灌注桩样本进行测试，确保混凝土的酸碱度符合要求。
2. 混凝土材料检验（1）混凝土强度检验：使用标准试块进行抗压强度测试，确保混凝土的强度符合设计要求。
（2）骨料检验：对使用的骨料进行检验，包括颗粒大小、密度和吸水性等参数。
（3）水灰比检验：检测混凝土中的水灰比，确保混凝土的坍落度和流动性适合灌注施工。
三、质量标准和要求1. 外观质量：灌注桩表面应平整光滑，无明显裂缝和起壳，且无松散现象。
2. 尺寸质量：灌注桩的直径、长度和孔距应符合设计要求，允许的误差在规定范围内。
3. 混凝土强度：灌注桩的混凝土抗压强度应符合设计要求，强度测试结果不应低于设计强度。
4. 混凝土质量：混凝土应具有良好的坍落度和流动性，确保充实灌入桩孔并能与周围土壤有效结合。
5. 桩身酸碱度：灌注桩的混凝土酸碱度应在允许范围内，不应超过设计要求。
6. 紧密度与一致性：灌注桩应具有均匀的紧密度和一致性，可以通过振动测试和现场观察来判断。
7. 钢筋质量：如果灌注桩设计中需要使用钢筋加固，应对钢筋进行检验，确保钢筋的质量和数量符合要求。
四、检验记录和报告在进行混凝土灌注桩质量检验时，需要详细记录检验过程和结果。
检验记录应包括灌注桩的编号、检验员姓名、检验日期、检验方法和仪器、检验结果等信息。
检验报告应由专业人员撰写，详细说明检验的目的、方法、结果和结论。
混凝土灌注桩工程质量标准及检验方法
混凝土灌注桩工程质量标准及检验方法1检查数量：
主控工程
1)承载力检验:应按现行有关标准或按经专项论证的检验方案抽样检测。
2)桩体质量检验：对设计等级为甲级或地质条件复杂、成桩质量可靠性低的灌注桩，抽检数量不应少于总数的30%,且不应少于20根；其他桩基工程的抽检数量不应少于总数的20%,且不应少于10根；对地下水位以上且终孔后经过核验的灌注桩，检验数量不应少于总桩数的10%,且不得少于10根。
每个柱子承台下不得少于1根。
3)混凝土强度试件：每浇筑50m3都必须有1组试件；小于50m3的桩，每根桩必须有1组试件。
4)桩位偏差：应全数检查。
一般工程
5)全数检查。
2质量标准和检验方法:
混凝土灌注桩工程质量标准和检验方法
注：D为桩径；H2为施工现场地面标高与桩顶设计标高的距离。
混凝土灌注桩检测
灌注桩检测按测试手段可分为动力测试、 静载试验和钻芯试验三大类。
按测试目的可分为承。载力测试和完整性测 试二大类
常用的检测方法有静载荷试验、高应变、 钻芯试验、低应变、声波透射
第一章 静载试验
单桩静载试验又可分为单桩竖向抗压静载 试验、单桩竖向抗拔静载试验、单桩水平 静载试验
优点：试验直观，测试结果可靠
缺点：试验时间长，易受场地条件限制， 成本高。
ቤተ መጻሕፍቲ ባይዱ
第二节 单桩竖向抗拔静载试验
试验原理同抗压静载试验，不同的是施加 的是竖直向上的力
反力采用反力桩或天然地基提供 可测量桩侧抗拔摩阻力分布或上拔量
第三节 单桩水平静载试验
采用接近于水平受荷桩实际工作条件的试 验方法，确定单桩水平临界荷载和极限荷 载，推定土抗力参数，或对工程桩的水平 承载力进行检验和评价
序 号
深度m
波幅 dB
声时 us
序号
深度m
波幅 dB
声时 us
1
0.10
84.33
211
14
3.35
91.05
195
2
0.35
83.46
212
15
3.60
90.66
198
3
0.60
82.50
208
16
3.85
92.78
199
4
0.85
81.97
211
17
4.10
90.95
203
5
1.10
83.46
更进一步确定可疑缺陷的影响程度可借助
测点波形分析。幻灯片 31
五、斜测
平测发现某个测面有缺陷时斜测可确定缺 陷的精确范围
钢筋混凝土灌注桩检测方案
钢筋混凝土灌注桩检测方案钢筋混凝土灌注桩检测方案一、引言钢筋混凝土灌注桩是一种重要的基础工程技术，为确保工程质量，对灌注桩必须进行全面严格的检测。
本文档旨在详细介绍钢筋混凝土灌注桩检测方案，包括检测方法、设备使用、检测项目及数据分析等。
二、检测方法1. 钢筋检测方法1.1 无损检测方法1.1.1 超声波检测1.1.2 电磁感应检测1.2 破坏性检测方法1.2.1 钢筋探伤1.2.2 钢筋拉力测试2. 混凝土检测方法2.1 声波检测2.3 超声波检测2.4 渗透性检测三、设备使用1. 钢筋检测设备1.1 超声波检测仪器 1.2 电磁感应仪器1.3 钢筋探伤仪器1.4 钢筋拉力测试仪器2. 混凝土检测设备2.1 声波检测仪器2.2 电阻率检测仪器 2.3 超声波检测仪器2.4 渗透性检测仪器四、检测项目1. 钢筋检测项目1.1 纵向钢筋检测1.3 钢筋间距检测1.4 钢筋表面腐蚀检测2. 混凝土检测项目2.1 强度检测2.2 骨料质量检测2.3 混凝土含水量检测2.4 抗渗性能检测五、数据分析1. 数据采集与记录2. 数据分析与评定2.1 钢筋检测数据分析 2.2 混凝土检测数据分析2.3 结果评定及建议六、附件本文档所涉及附件如下：1. 钢筋检测报告样本2. 混凝土检测报告样本3. 检测设备使用说明书七、法律名词及注释本文档所涉及的法律名词及注释如下：1. 建设工程质量管理条例：指国家对建设工程的质量进行管理的法规。
2. 混凝土强度等级：指混凝土材料在标准试件上经过规定工艺条件养护所获得的抗压强度。
3. 钢筋强度级别：指钢筋材料的强度等级，通常用屈服强度表示。
八、总结本文档详细介绍了钢筋混凝土灌注桩检测方案，包括检测方法、设备使用、检测项目及数据分析等内容。
通过合理的检测方案和严格的检测执行，能有效提高钢筋混凝土灌注桩的工程质量和安全性。

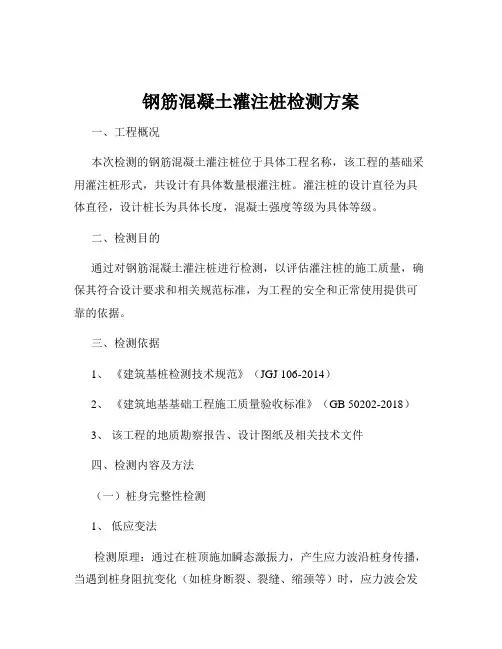

钢筋混凝土灌注桩检测方案
钢筋混凝土灌注桩检测方案一、工程概况本次检测的钢筋混凝土灌注桩位于具体工程名称，该工程的基础采用灌注桩形式，共设计有具体数量根灌注桩。
灌注桩的设计直径为具体直径，设计桩长为具体长度，混凝土强度等级为具体等级。
二、检测目的通过对钢筋混凝土灌注桩进行检测，以评估灌注桩的施工质量，确保其符合设计要求和相关规范标准，为工程的安全和正常使用提供可靠的依据。
三、检测依据1、《建筑基桩检测技术规范》（JGJ 106-2014）2、《建筑地基基础工程施工质量验收标准》（GB 50202-2018）3、该工程的地质勘察报告、设计图纸及相关技术文件四、检测内容及方法（一）桩身完整性检测1、低应变法检测原理：通过在桩顶施加瞬态激振力，产生应力波沿桩身传播，当遇到桩身阻抗变化（如桩身断裂、裂缝、缩颈等）时，应力波会发生反射和透射，通过分析反射波的到达时间、幅值和频率等特征，判断桩身的完整性。
检测数量：按照规范要求，抽检数量不应少于总桩数的 20%，且不得少于 10 根。
检测步骤：清理桩顶表面，确保平整、干净，露出主筋。
安装传感器和激振锤，传感器应与桩顶表面垂直、紧密接触。
进行多次激振和信号采集，确保采集到的信号质量良好。
对采集到的信号进行分析处理，判断桩身完整性。
2、声波透射法检测原理：在桩内预埋声测管，通过发射和接收超声波，测量声波在桩身混凝土中的传播速度、波幅和频率等参数，根据这些参数的变化判断桩身的完整性。
检测数量：抽检数量不应少于总桩数的 10%，且不得少于 3 根。
检测步骤：灌注混凝土前，在桩内预埋一定数量的声测管，声测管应沿桩身轴线平行布置，且相互保持平行。
检测前，向声测管内注满清水。
发射和接收换能器分别置于两根声测管中，同步升降，逐点检测。
对检测数据进行分析处理，判断桩身完整性。
（二）桩身混凝土强度检测1、钻芯法检测原理：用钻机在桩身上钻取芯样，通过对芯样进行抗压试验，确定桩身混凝土的强度。
检测数量：抽检数量不应少于总桩数的 10%，且不得少于 3 根。
钻孔灌注桩检测方法
钻孔灌注桩检测方法1、成孔质量检测成孔质量检测内容主要包括成孔的孔径、孔形、倾斜度、深度以及孔底沉渣厚度等。
钻孔灌注桩成孔后，应检测孔径、孔形、倾斜度、孔深及孔底沉渣厚度，其质量标准应符合规范要求。
如沉渣厚度大于规范要求，应进行二次清孔。
2、桩身混凝土质量检测钻孔灌注桩混凝土质量检测采用超声波检测，超声波具有频率高、波长短、穿透能力强以及携带信息量大等特点，因而被广泛应用于桩基完整性检测，其检测原理是利用超声波在混凝土中传播的声学参数变化情况来分析桩基的完整性。
3、承载力检测钻孔灌注桩承载力检测主要有静荷载试验和动荷载试验两种。
静荷载试验是将桩置于接近极限平衡状态的特定环境中，测试其承受极限荷载的能力。
动荷载试验则是通过在桩顶施加一定频率的振动力，使桩产生一定程度的运动，从而测定桩的动应力与动应变的关系，以判断桩的承载力及在动荷载作用下的工作性能。
4、完整性检测钻孔灌注桩完整性检测主要有钻芯法、低应变法、高应变法和声波透射法等。
钻芯法是利用钻机在桩身混凝土中钻取芯样，通过芯样观察桩身混凝土的完整性，以判断桩身混凝土的质量。
低应变法是利用低应变仪在桩顶施加一定频率的振动力，通过分析桩身内力的变化情况来判断桩身完整性。
高应变法是利用高应变仪在桩顶施加高频率的振动力，通过分析桩身内力和位移的变化情况来判断桩身完整性。
声波透射法则是利用声波在混凝土中传播的声学参数变化情况来分析桩身完整性。
5、防腐性检测钻孔灌注桩防腐性检测主要有钢筋锈蚀程度检测和混凝土电阻率检测等。
钢筋锈蚀程度检测主要是通过测量钢筋的直径和强度等指标来判断其锈蚀程度。
混凝土电阻率检测则是通过测量混凝土的电阻率来判断其耐久性。
总之，钻孔灌注桩检测方法对于确保工程质量至关重要。
在实践中，应根据具体情况选择合适的检测方法，以提高检测结果的准确性和可靠性。
还应加强工程质量的监督和管理，以确保工程质量的安全性和稳定性。
钻孔灌注桩检测一、检测方法钻孔灌注桩是工程中常用的基础形式之一，在施工过程中，检测钻孔灌注桩的质量是非常重要的。
混凝土灌注桩声波透射法检测比例
混凝土灌注桩声波透射法检测比例混凝土灌注桩声波透射法检测比例，听起来是不是有点高深莫测的样子？别担心，咱们用最通俗的语言给大家讲一讲这个事儿。
说白了，就是怎么通过声波的传播情况来判断混凝土桩的质量。
想象一下，混凝土桩就像是一根藏着秘密的“棒棒糖”，我们用声波这种“听力”去“偷听”它的内在，看看是不是有裂缝，或者是不合格的地方。
可能你会问，咱们为什么非得用声波呢？是不是太科幻了，或者是有点儿装逼？完全不是！这个方法既科学又靠谱，效率高，成本低，而且操作简单，简直是工程界的小能手。
你想想，一根混凝土桩，插在地面里，想要知道它质量好不好，光凭眼睛可看不出个所以然。
特别是那些埋得很深，咱们看不见摸不着的地方，咱们怎么知道桩的内部状况？这时候，声波透射法就大显神通了。
声波通过桩体的传播，反映了桩体的密实程度、均匀性以及是否有空洞或者裂缝。
简单来说，这个技术就像是给桩子做了个“CT扫描”，能看到它内部的“健康状况”。
混凝土灌注桩声波透射法并不是一个新鲜的技术，早在几十年前，工程师们就已经开始用声波探测来检查地基的质量了。
虽然说这个方法已经被广泛应用，但对于许多人来说，依然有一些神秘感。
你看，这不就像我们小时候上课听老师说：“你们别看这题目很简单，但要答好可得动脑筋！”虽然声波透射法早就有了，但是要做到精准检测，还是得下一番功夫。
好比你去医院做检查，医生根据你的症状开了单子，你可能不懂这个单子里的专业术语，但你只要跟着做，结果就会出来。
声波透射法也是一样，它通过发射声波并接受反射回来的波形，判断桩体是否有问题。
波形的变化就像是医生听诊时的“咔咔”声音，如果“咔咔”得不对劲，那就说明桩子出了问题，得赶紧找出来修补。
反之，波形没啥变化，就说明桩子挺健康的。
不过呢，这个检测方法也不是百分之百完美。
你想啊，声波也有它的盲区。
如果桩体很深，或者是周围有水泥层特别厚，声波的传播就可能会受到影响，检测结果也就不那么精准了。
混凝土灌注桩 混凝土灌注桩检测规范
混凝土灌注桩混凝土灌注桩检测规范范本 1：混凝土灌注桩1. 简介1.1 混凝土灌注桩的定义1.2 混凝土灌注桩的分类2. 施工前准备2.1 桩基设计2.2 材料准备2.3 施工设备准备2.4 施工人员组织3. 施工工艺3.1 桩基布置控制3.2 灌注桩的施工步骤3.2.1 打桩准备工作3.2.2 混凝土浇筑过程3.2.3 塌陷量控制3.2.4 桩身强化处理3.3 环境保护措施4. 施工质量控制4.1 施工材料的质量检验4.2 施工设备的质量控制4.3 混凝土灌注桩的质量检验4.3.1 强度检验4.3.2 规格尺寸检验4.3.3 表面平整度检验4.3.4 钢筋质量检验5. 施工安全措施5.1 施工现场安全5.2 施工人员个人防护5.3 施工设备安全6. 监理要求6.1 混凝土灌注桩施工日志6.2 施工质量检查6.3 施工进度控制7. 竣工验收7.1 验收依据7.2 验收程序7.3 竣工验收标准附件：混凝土灌注桩施工图纸、材料检验报告、设备验收证明法律名词及注释：1. 混凝土：指经过一定比例配合制备的人工制品，由水泥、细骨料、粗骨料和水按一定比例混合而成的材料。
2. 灌注桩：采用连续供料、连续振捣的方法，在钻孔中将混凝土灌注充实的桩。
3. 施工质量检验：对混凝土灌注桩的强度、规格尺寸、表面平整度和钢筋质量进行检查和测试。
---范本 2：混凝土灌注桩检测规范1. 引言1.1 检测目的2. 检测前准备2.1 检测设备准备2.2 检测人员组织2.3 检测方案制定2.4 检测文件准备3. 检测方法3.1 检测孔的选择和布置3.2 检测孔的开挖和处理3.3 检测设备的操作3.4 检测参数的测量3.5 检测数据的记录和分析4. 检测结果判定4.1 强度检验结果判定4.2 规格尺寸检验结果判定4.3 表面平整度检验结果判定4.4 钢筋质量检验结果判定5.1 检测报告的内容5.2 检测报告的编制要求5.3 检测报告的审核和发布6. 监督检测6.1 独立第三方检测机构6.2 监督检测的程序和要求附件：混凝土灌注桩检测记录表、检测设备证书、检测报告模板法律名词及注释：1. 检测：对混凝土灌注桩进行质量和性能测试，以确定其是否满足设计和施工要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土灌注桩需要做什么检测？基本方法是什么？
2011-07-16 20:05
目前国内外常用的桩基检测方法：
①钻芯检测法：由于大直钻孔灌注桩的设计荷载一般较大，用静力试桩法有许多困难，所以常用地质钻机在桩身上沿长度方向钻取芯样，通过对芯样的观察和测试确定桩的质量。
但这种方法只能反映钻孔范围内的小部分混凝土质量，而且设备庞大、费工费时、价格昂贵，不宜作为大面积检测方法，而只能用于抽样检查，一般抽检总桩量的3～5%，或作为无损检测结果的校核手段。
②振动检测法：又称动测法。
它是在桩顶用各种方法施加一个激振力，使桩体及至桩土体系产生振动。
或在桩内产生应力波，通过对波动及波动参数的种种分析，以推定桩体混凝土质量及总体承载力的一种方法。
这类方法主要有四种，分别为敲击法和锤击法、稳态激振机械阻抗法、瞬态激振机械阻抗法、水电效应法。
③超声脉冲检验法：该法是在检测混凝土缺陷的基础上发展起来的。
其方法是在桩的混凝土灌注前沿桩的长度方向平行预埋若干根检测用管道，作为超声检测和接收换能器的通道。
检测时探头分别在两个管子中同步移动，沿不同深度逐点测出横断面上超声脉冲穿过混凝土时的各项参数，并按超声测缺原理分析每个断面上混凝土质量。
④射线法：该法是以放射性同位素辐射线在混凝土中的衰减、吸收、散射等现象为基础的一种方法。
当射线穿过混凝土时，因混凝土质量不同或因存在缺陷，接收仪所记录的射线强弱发生变化，据此来判断桩的质量。
