浅谈铁路站场线路纵断面调整施工方案

浅谈铁路站场线路纵断面调整施工方案摘要：随着现代经济的发展，铁路建设规模持续扩大，所产生的经济效益非常高。

铁路站场线路施工已经成为铁路改造建设的重点。

此次研究主要是探讨分析铁路站场线路纵断面调整施工方案，希望能够对相关人员起到参考性价值。

关键词：铁路站场；线路纵断面；施工方案我国铁路交通属于重要交通方式，然而由于多数铁路的修建时间长，设计标准比较低，所采用的技术工艺落后，铁路受到长时间超负荷运输，设备能力饱和，现有铁路无法满足经济发展要求，对地区经济发展影响比较大，所以必须增设二线才可以满足运输要求。

当前铁路二线改造的重点为现有站场改造，站场改造也属于铁路设备升级、节能增效、提升运能的重要方式。

现有铁路线路受到地理条件、设计方案、纵断面坡度等因素影响，因此必须进行优化改造。

既有铁路站场改造已经成为既有站改造的难点，通过改造措施能够提升线路运输效率，全面发挥出运能。

此次研究结合实际改造案例，分析纵断面调整施工方案。

1、设计方案1.1线路纵断面坡度设计要点限制坡度是对单机牵引重量起到限制作用的坡度，是设计线路纵断面的技术标准。

设计线限制坡度必须按照铁路地形条件等级运输要求确定，同时要考虑邻近铁路的牵引质量协调度。

对于平原地区来说，限制坡度指对工程影响较小，然而铁路跨过立交道路时，桥下必须确保充足净空间，使桥梁抬高。

如果限制坡度比较大，则需要缩短桥梁两端引线，相应减少填方量。

对于丘陵地区，限制坡度比较大，线路高程升降比较快，可以有效适应地形起伏变化，填挖方量比较少，还能够降低桥梁高度，缩短铁路隧道长度，进一步降低工程造价。

在山区选线时，线路坡度应力应当与线路走向自然坡度吻合。

如果由于各类条件所致线路纵坡和自然坡度差异比较大，都会产生较高阻力，此时需要选择机车进行克服。

第二，紧坡地段线路纵断面设计要点：紧迫地段需要使用最大坡度定线，确保高度不会影响线路。

如果线路遇到高层障碍，为了确保其到达设计高度，必须联合定线进行展现。

浅谈铁路局部纵断面的优化设计

浅谈铁路局部纵断面的优化设计摘要：随着经济形势日趋变好，各地区积极兴建各类型开发区以促进经济发展。

铁路作为货物物流的重要通道，是开发区重要的组成部分，与其紧密相连，越来越受到政府、企业的重视。

而铁路平、纵断面设计是铁路勘察设计中决定全局的重要工作，不仅要综合考虑各种政治、经济与自然条件，还要妥善处理好各方面的关系，做到所选线路在技术上可行，经济上合理，环境景观协调。

本文主要以乌兰浩特经济技术开发区铁路的具体工程实例，对铁路设计过程中局部线路平面、纵断面调整进行简要的介绍和分析。

关键词：工业园区；铁路线路；纵断面；影响因素1.项目概况乌兰浩特经济技术开发区（以下简称开发区）位于乌兰浩特市区东侧，距离市区约35km，规划总占地面积670.8平方公里，是集化工（煤化工、精细化工）、电力、建材、金属冶炼、农畜产品加工、机械制造等六大产业大型的综合性的经济技术开发区及兴安盟发展煤化工工业的重要基地。

乌兰浩特经济技术开发区铁路（以下简称开发区铁路）在白阿线上葛根庙站白城端接轨，自接轨点引出后，以半径为600m的曲线左转，向东北上跨团结渠、下穿G302国道、下穿乌白高速公路，再绕避吉蒙边界后，经白音花林场林地，进入开发区，全长20.76km。

本项目沿途穿越了沿线穿越了冲积平原区、剥蚀浅丘区等地貌单元。

地形平坦开阔，海拔高程224～227m，地形起伏较缓，相对高差＜60m，该区多为农田、灌木，局部为草场。

2.方案研究铁路选线因城市布置、资源分布、工农业布局、保护区、文物古迹和自然条件等情况不同而不同。

本项目为开发区配套工程，线路走向要符合乌兰浩特市城区规划、开发区规划。

结合开发区附近铁路路网情况及铁路发展规划，确定开发区铁路从白阿线上葛根庙站接轨。

葛根庙站至开发区间有主要控制因素有东北地区最大的喇嘛庙葛根庙，灌溉渠团结渠、G302国道、乌白高速公路、白音花林场、吉林省与内蒙古自治区省界等。

综合考虑各项因素后，确定线路的概略走向和纵断面，再根据各工点设计需求进行局部调整。

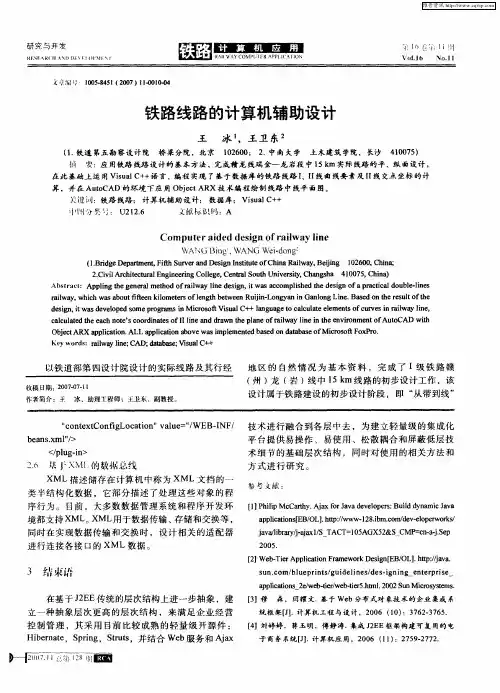

铁路线路的计算机辅助设计
