【物理】欧姆定律难题及答案经典
【物理】欧姆定律难题及答案经典
一、欧姆定律选择题
1．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1：5．闭合S后，R1与R2的阻值之比和电功率之比分别是（ ）
A. 4：1；1：4 B. 1：4；4：1 C. 1：5；5：1 D. 5：1；1：5
【答案】 A
【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝ ；
当开关闭合时，通过R2的电流I2＝ ；
则电流表的示数I＝I1+I2＝ ；
由题意知： ＝ ＝ ＝ ；
则解得：5R2＝R1+R2；
即 ＝ ；
由功率公式P＝ 得：
R1消耗的电功率P1＝ ；
R2消耗的电功率P2＝ ；
则功率之比： ＝ ＝ ；
故答案为：A
【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；
两电阻并联，则由功率公式P＝ 可求得功率关系。
2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
A. 甲、乙两元件的电流与电压都成正比
B. 乙元件是一个定值电阻且阻值大小为10Ω
C. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A
D. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W
【答案】 C
【解析】【解答】解：
AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；
C、甲、乙并联在2V电源时，甲和乙电压都为2V，
由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；
D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，
所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．
故选C．
【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；
（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；
（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．
3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（ ）
A. 电压表V1的示数变大，电流表A的示数变大 B. 电压表V2的示数变大，电流表A的示数变小 C. 电压表V1的示数变大，电流表A的示数变小 D. 电压表V2的示数变大，电流表A的示数变大
【答案】 A
【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；
定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。BCD不符合题意，A符合题意。
故答案为：A。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，串联电路的电阻起分担电压的作用，电阻越大，分担的电压就越大.
4．甲图是小灯泡L和电阻R的I-U图象。将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法错误的是（）
A. 只闭合开关S1时，小灯泡L的电阻为4 B. 再闭合开关S2时，电流表示数增加0.2A
C. 再闭合开关S2时，电路总功率为1.4W D. 再闭合开关S2后，在1min内电阻R产生的热量为240J
【答案】 D
【解析】【解答】（1） 闭合开关S 1 时 ，灯泡的功率为1W，因为P L=U LI L ， 所以从甲图中找到电压和电流乘积为1的点，这时的电流就是灯泡的额定电流，电压就是灯泡的额定电压，也是电源电压；
（2） 再闭合开关S2时，电阻R和灯泡L并联，电流表示数增加量就是电阻R的电流，从甲图中找到对应的电流即可；
（3）
再闭合开关S2时， 根据P=UI计算出电阻R的功率，然后根据P总=PL+P计算总功率；
（4）已知R的功率和时间根据Q=W=Pt计算产生的热量。 【分析】A.闭合开关S1时 ，灯泡的功率为1W，据甲图可知，当灯泡电压为2V，电流为0.5A时，灯泡功率PL=ULIL=2V×0.5A=1W，因此电源电压是2V，灯泡电阻：
， 故A正确不合题意；
B.再闭合开关S2时，电阻R和灯泡L并联，电流表示数增加量就是电阻R的电流；据甲图可知，当R电压为2V时，它的电流是0.2A，因此电流表示数增加0.2A，故B正确不合题意；
C.再闭合开关S
2时，电阻R的功率P=UI=2V×0.2A=0.4W，电路的总功率为：P总=PL+P=1W+0.4W=1.4W，故C正确不合题意；
D.再闭合开关S2时，1min内电阻R产生的热量为：Q=W=Pt=0.4W×60s=24J，故D错误符合题意。
故选D。
5．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（ ）
A. 小灯泡变亮 B. 电流表示数变大 C. 电压表示数变小 D. 电路的总功率不变
【答案】D
【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，
所以，滑片移动时，接入电路中的电阻不变，
此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，
由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；
因灯泡的亮暗取决于实际功率的大小，
所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；
由P=UI可知，电路的总功率不变，故D正确；
当滑片P向左移动时，电压表并联部分的电阻变大， 由U=IR可知，电压表的示数变大，故C错误．
故选D．
【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．
6．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，灯L的电阻会随电流变化,如果将滑动变阻器的滑片P向右滑动,电压表的示数和灯正常发光时示数相同,则下列说法中正确的是（ ）
A. 灯L变暗，灯两端电压变小 B. 灯L变暗，灯的实际功率变小
C. 灯L变亮，灯两端电压变大 D. 灯L变亮，灯的实际功率变大
【答案】A
【解析】【解答】将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据 可知，电路中的电流变小；根据 可知，灯泡两端的电压变小，由 可知，灯泡的实际功率变小，故灯泡变暗。
故答案为：A
【分析】灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路的电流；根据滑片的移动判断接入电路电阻的变化和电路总电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端电压的变化，根据P=I2R可知灯泡实际功率的变化和灯泡亮暗的变化，根据串联电路的电压特点可知电压表示数的变化.
7．如图的电路，电源电压不变．闭合开关，滑动变阻器的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是（ ）
A. 变小 不变 B. 变大 变小 C. 变大 变大 D. 变大 不变
【答案】 D
【解析】【解答】由电路图可知，电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流，
因电源电压不变， 所以，滑片移动时，电压表的示数，BC不合题意；
当滑动变阻器的滑片向右移动的过程中，接入电路中的电阻变小，
由I= 可知，电路中的电流变大，即电流表的示数变大，A不合题意，D符合题意．
故答案为：D．
【分析】电阻R与滑动变阻器串联，电压表测电源电压，电流表测电路中的电流 . 滑动变阻器的滑片向右移动的过程中，由于电压表测电源电压，所以它的示数不变，滑动器接入电路的电阻变小，根据欧姆定律分析可知电路中电流的变化情况 .
8．某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的说法是（ ）
A. 电流表的最大示数为0.6A B. 滑动变阻器消耗的最小功率为0W
C. 电压表的最小示数为1V D. 电阻R0消耗的最大功率为1.8W
【答案】 C
【解析】【解答】（1）∵电源电压为6V，电压表的量程为0﹣3V，
∴P不能滑到左端，
∴滑动变阻器连入电阻不能为0，滑动变阻器的电功率不能为0；
当电压表的示数为3V，即：UR=3V时：①电流最大（电流表的示数最大），I大=
=0.3A，②R0消耗的电功率最大，P大=I2R0=（0.3A）2×10Ω=0.9W；
（2）当滑片P在右端（电阻全连入为50Ω ），此时电路中的电阻最大，电流最小，
I小= =0.1A，U小=I小R0=0.1A×10Ω=1V．
故答案为：C．
【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；
（1）电源的电压大于电压表的最大示数，由串联电路的分压特点可知当电压表的示数最大时电路中的电流最大，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为0，由P=UI可得滑动变阻器的最小电功率不可能为0，根据串联电路的电压特点求出定值电阻两端的电压，根据欧姆定律求出电路中的最大电流，利用P=I2R求出电阻R0消耗的最大功率；
(物理)物理欧姆定律测试题(含答案)
（物理）物理欧姆定律测试题（含答案）
一、选择题
1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（ ）
A. 电压表V1示数与电压表V2示数之和变大 B. 电压表V1示数与电流表A示数的乘积变大
C. 电压表V1示数与电流表A示数的比值变大 D. 电压表V2示数与电流表A示数的比值变大
【答案】D
【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。
A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；
BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻Rl两端电压变小，即V1的示数变小，则V2示数就会变大；
所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；
电压表V2示数与电流表A示数的比值变大，D符合题意；
由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C不符合题意。
故答案为：D。
【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.
2．如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（ ）
A. 电流表A的示数变小
B. 电压表V的示数增大
C. 滑片可在R2上任意移动
D. 若滑片移到b端时，R1与R2的电功率之比为3：1
【答案】 D
【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表测干路电流，（1）因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，向左移动滑动变阻器滑片P的过程中，R2接入电路中的电阻变小，由I＝ 可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，A不符合题意；（2）由电路图可知，R2的滑片移至a端时会造成电源短路，所以，滑片不可在R2上任意移动，C不符合题意；（3）因并联电路中各支路两端的电压相等，所以，若滑片移到b端时，由P＝UI＝ 可知，R1与R2的电功率之比：
中考物理欧姆定律的计算问题综合经典题含答案
一、欧姆定律的计算问题难题易错题
1．如图甲所示是灯泡L的电流与其两端电压关系的图像。现将L与阻值为10Ω的电阻R连入图乙所示电路。闭合开关S，L的实际功率为1.8W，下列说法正确的是（ ）
A．由图像可知不同电压下灯泡灯丝的电阻是定值
B．电源电压是3V
C．通过R的电流是0.4A
D．电阻R的实际电功率是3.6W
【答案】D
【解析】
【分析】
【详解】
A．这个图像是一条曲线，不是直线，可知斜率
1IkUR
斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；
B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；
C．根据欧姆定律可知，通过R的电流是
6V10Ω0.6AUIR
C错误；
D．根据PUI可知，电阻R的实际电功率是
6V0.6A3.6WPUI
D正确；
故选D。
2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻1R产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V。下列结果正确的是（ ）
A．1R先后两次消耗的电功率之比为9∶16
B．滑动变阻器2R的最大阻值为10Ω
C．电源电压为12V
D．1R的阻值为10Ω
【答案】ABCD
【解析】
【分析】
【详解】
由电路分析可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，因串联电路中各处的电流相等，所以当滑片滑到B端时，电路中电流为
11226VUIRR
因串联电路中总电压等于各分电压之和，则电源电压为
111126V6VUIRURR
当滑片滑到中点时，R2接入电路的电阻变小，电压表示数应减小，即滑片滑到中点时，滑动变阻器两端电压为
216V2V4VUUU
(物理)物理部分电路欧姆定律题20套(带答案)及解析
（物理）物理部分电路欧姆定律题20套(带答案)及解析
一、高考物理精讲专题部分电路欧姆定律
1．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y轴方向没有变化，与横坐标x的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角θ=45°的光滑金属长导轨 MON固定在水平面内，ON与x轴重合，一根与ON垂直的长导体棒在水平向右的外力作用下沿导轨MON向右滑动，导体棒在滑动过程中始终保持与导轨良好接触．已知t=0时，导体棒位于顶角O处；导体棒的质量为m=2kg；OM、ON接触处O点的接触电阻为R=0.5Ω，其余电阻不计；回路电动势E与时间t的关系如图3所示，图线是过原点的直线．求：
（1）t=2s时流过导体棒的电流强度I2的大小；
（2）1～2s时间内回路中流过的电量q的大小；
（3）导体棒滑动过程中水平外力F（单位：N）与横坐标x（单位：m）的关系式．
【答案】（1）t=2s时流过导体棒的电流强度I2的大小为8A；
（2）1～2s时间内回路中流过的电量q的大小为6C；
（3）导体棒滑动过程中水平外力F与横坐标x的关系式为F=（4+4）N．
【解析】
试题分析：（1）根据E—t图像中的图线是过原点的直线特点
有：EIR得：28IA（2分）
（2）可判断I—t图像中的图线也是过原点的直线 （1分）
有：t=1s时14IA可有：122IIqItt（2分）
得：6qC（1分）
（3）因θ=45°，可知任意t时刻回路中导体棒有效切割长度L=x （2分）
再根据B—x图像中的图线是双曲线特点：Bx=1
有：()EBLvBxv且2Et（2分）
可得：2vt，所以导体棒的运动是匀加速直线运动，加速度22/ams（2分）
又有：()FBILBIxBxI安且I也与时间成正比 （2分）
再有：FFma安（2分）
212xat（2分）

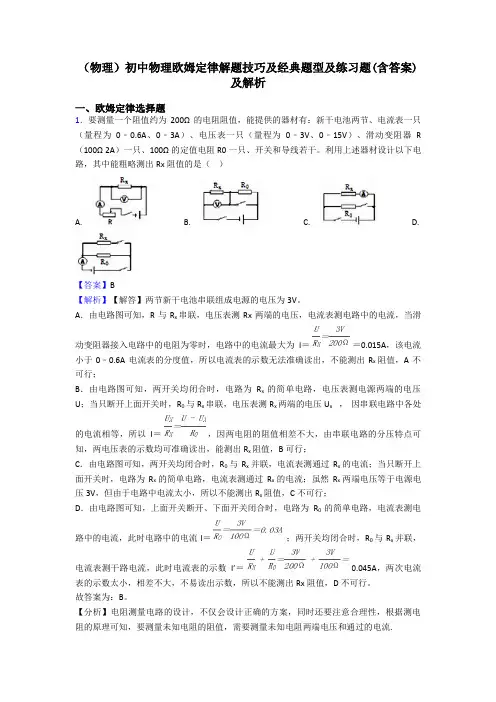

(物理)初中物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析
（物理）初中物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析
一、欧姆定律选择题
1．要测量一个阻值约为200Ω的电阻阻值，能提供的器材有：新干电池两节、电流表一只（量程为0﹣0.6A、0﹣3A）、电压表一只（量程为0﹣3V、0﹣15V）、滑动变阻器R（100Ω 2A）一只、100Ω的定值电阻R0一只、开关和导线若干。利用上述器材设计以下电路，其中能粗略测出Rx阻值的是（ ）
A. B. C.
D.
【答案】B
【解析】【解答】两节新干电池串联组成电源的电压为3V。
A．由电路图可知，R与Rx串联，电压表测Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，电路中的电流最大为I＝ ＝0.015A，该电流小于0﹣0.6A电流表的分度值，所以电流表的示数无法准确读出，不能测出Rx阻值，A不可行；
B．由电路图可知，两开关均闭合时，电路为Rx的简单电路，电压表测电源两端的电压U；当只断开上面开关时，R0与Rx串联，电压表测Rx两端的电压Ux ， 因串联电路中各处的电流相等，所以I＝ ，因两电阻的阻值相差不大，由串联电路的分压特点可知，两电压表的示数均可准确读出，能测出Rx阻值，B可行；
C．由电路图可知，两开关均闭合时，R0与Rx并联，电流表测通过Rx的电流；当只断开上面开关时，电路为Rx的简单电路，电流表测通过Rx的电流；虽然Rx两端电压等于电源电压3V，但由于电路中电流太小，所以不能测出Rx阻值，C不可行；
D．由电路图可知，上面开关断开、下面开关闭合时，电路为R0的简单电路，电流表测电路中的电流，此时电路中的电流I＝ ；两开关均闭合时，R0与Rx并联，电流表测干路电流，此时电流表的示数I′＝ 0.045A，两次电流表的示数太小，相差不大，不易读出示数，所以不能测出Rx阻值，D不可行。

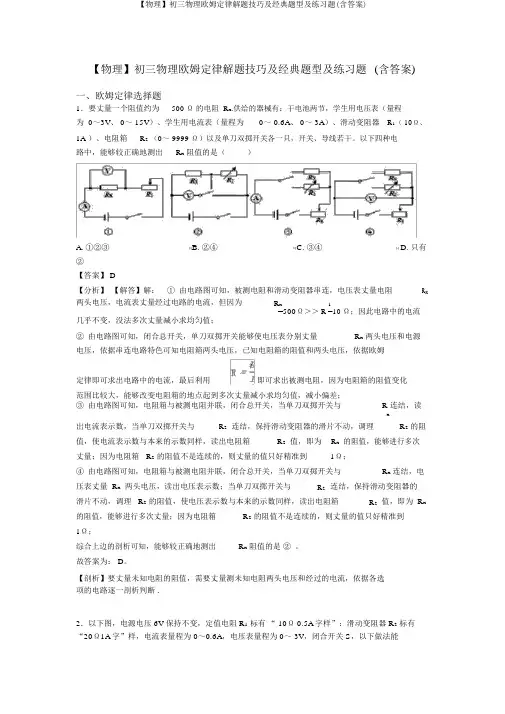

【物理】初三物理欧姆定律解题技巧及经典题型及练习题(含答案)
【物理】初三物理欧姆定律解题技巧及经典题型及练习题(含答案)
【物理】初三物理欧姆定律解题技巧及经典题型及练习题 (含答案)
一、欧姆定律选择题
1．要丈量一个阻值约为 500 Ω的电阻 Rx.供给的器械有：干电池两节，学生用电压表（量程
为 0～3V、 0～ 15V）、学生用电流表（量程为 0～ 0.6A、 0～ 3A）、滑动变阻器 R1（ 10Ω、
1A ）、电阻箱 R2 （0～ 9999 Ω）以及单刀双掷开关各一只，开关、导线若干。以下四种电
路中，能够较正确地测出 Rx 阻值的是（ ）
A. ①②③ B. ②④ C. ③④ D. 只有
②
【答案】 D
【分析】 【解答】解： ① 由电路图可知，被测电阻和滑动变阻器串连，电压表丈量电阻 Rx
两头电压，电流表丈量经过电路的电流，但因为 Rx 1 Ω；因此电路中的电流
=500 Ω＞＞ R =10
几乎不变，没法多次丈量减小求均匀值；
② 由电路图可知，闭合总开关，单刀双掷开关能够使电压表分别丈量 Rx 两头电压和电源
电压，依据串连电路特色可知电阻箱两头电压，已知电阻箱的阻值和两头电压，依据欧姆
定律即可求出电路中的电流，最后利用 即可求出被测电阻，因为电阻箱的阻值变化
范围比较大，能够改变电阻箱的地点起到多次丈量减小求均匀值，减小偏差；
③ 由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与 R 连结，读
x
出电流表示数，当单刀双掷开关与 R2 连结，保持滑动变阻器的滑片不动，调理 R2 的阻
值，使电流表示数与本来的示数同样，读出电阻箱 R2 值，即为 Rx 的阻值，能够进行多次
丈量；因为电阻箱 R2 的阻值不是连续的，则丈量的值只好精准到 1Ω；
④ 由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与 Rx 连结，电

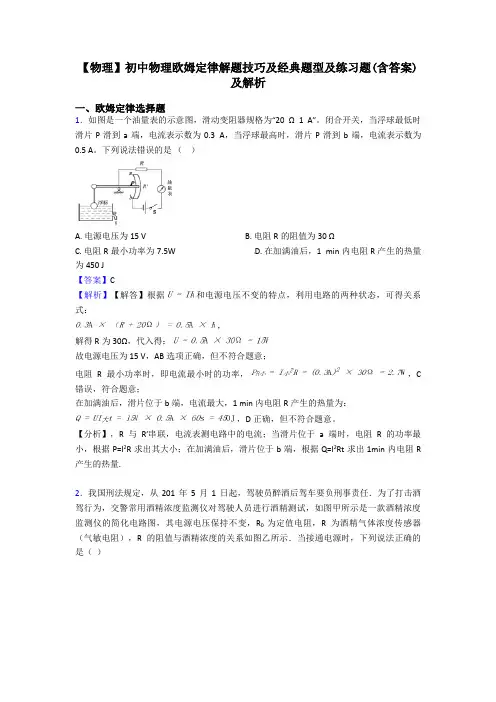

【物理】初中物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析
【物理】初中物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析
一、欧姆定律选择题
1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。下列说法错误的是 （ ）
A. 电源电压为15 V B. 电阻R的阻值为30 Ω
C. 电阻R最小功率为7.5W D. 在加满油后，1 min内电阻R产生的热量为450 J
【答案】C
【解析】【解答】根据 和电源电压不变的特点，利用电路的两种状态，可得关系式：
，
解得R为30Ω，代入得：
故电源电压为15 V，AB选项正确，但不符合题意；
电阻R最小功率时，即电流最小时的功率， ，C错误，符合题意；
在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：
，D正确，但不符合题意。
【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R产生的热量.
2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（ ）
A. 当酒精浓度减小时，R的阻值减少
B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大
C. 当酒精浓度增大时，电压表的示数变大
最新初中物理欧姆定律解题技巧及经典题型及练习题(含答案)
最新初中物理欧姆定律解题技巧及经典题型及练习题(含答案)
一、欧姆定律选择题
1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（ ）
A. 10Ω B. 3.6Ω C. 6.6Ω D. 5.4Ω
【答案】A
【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．
故选A．
【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．
2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（ ）
A. R1先后两次消耗的电功率之比为3：4 B. 滑动变阻器R2的最大阻值为10Ω
C. 电源电压为10V D. R1的阻值为20Ω
【答案】 B
【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2=
=10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1=
=0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
【物理】物理欧姆定律的专项培优 易错 难题练习题含详细答案
一、初中物理欧姆定律问题
1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是：
A．电流表A的示数变小，电压表V1的示数不变
B．电流表A的示数变小，电压表V1的示数变大
C．电压表V1与电压表V2的示数之和不变
D．电压表V2与电流表A的示数之比不变
【答案】A
【解析】
【分析】
【详解】
R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．
2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是
A．电路消耗的总功率保持不变
B．电压表与电流表示数的比值变小
C．电流表的示数增大，电压表的示数减小
D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量
【答案】D
【解析】
【分析】
【详解】
AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据PUI，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；
B．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；
D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
3．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）
(物理)初三物理欧姆定律解题技巧及经典题型及练习题(含答案)
(物理)初三物理欧姆定律解题技巧及经典题型及练习题(含答案)
（物理）初三物理欧姆定律解题技巧及经典题型及练习题 (含答案)
一、欧姆定律选择题
1．如图是某实验小组丈量未知电阻 Rx 的实验电路，电源两头电压不变，此中 Ro 为阻值
已知的定值电阻。当开关 S、 S1 2 1 ；当开关 2 闭 闭合， S 断开时，电压表的示数为 U S、 S
合， S1 断开时，电压表的示数为 U2。则以下四个选项中 Rx 的表达式正确的选项是（ ）
A. B. C. D.
【答案】 B
【分析】 【解答】由电路图可知 ,当开关 S、 S1 闭合 ,开关 S2 断开时 ,R0 与 Rx 串连 ,电压表测电
源两头的电压 ,即 U＝ U1 ， 当开关 S、 S2 闭合、 S1 断开时 ,R0 与 Rx 串连 ,电压表测 Rx 两头的
电压 ,即 Ux＝ U2 ， 因串连电路中总电压等于各分电压之和，因此 ,R0 两头的电压： U0＝
U-Ux ＝ U1- U2 ，
因串连电路中各处的电流相等，因此，电路中的电流： I＝ ,即 ，解得：
Rx＝ 。
故答案为： B。
【剖析】当开关 S、 S1 闭合，开关 S2 断开时， R0 与 Rx 串连，电压表测电源两头的电压；当
开关 S、S2 闭合、 S1 断开时， R0 与 Rx 串连，电压表测 Rx 两头的电压，依据串连电路的电压
特色求出 R0
两头的电压，依据串连电路的电流特色和欧姆定律得出等式即可求出 x
R 的阻
值.
2．以下图电路中，当滑片 P 向右滑动时（ ）
A. 电压表示数增大，灯泡变暗
C. 电压表示数减小，灯泡变暗
B. 电压表示数增大，灯泡变亮
D. 电流表示数增大，灯泡变亮 【答案】 A
物理欧姆定律题20套(带答案)及解析
物理欧姆定律题20套(带答案)及解析
一、欧姆定律选择题
1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A. 灯L断路 B. 灯L短路 C. 变阻器R断路 D. 变阻器R短路
【答案】B
【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；
B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；
C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；
D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；
故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.
2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（ ）
A. 电压表V1的示数变大，电流表A的示数变大 B. 电压表V2的示数变大，电流表A的示数变小
C. 电压表V1的示数变大，电流表A的示数变小 D. 电压表V2的示数变大，电流表A的示数变大
【答案】 A
【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；
