初中物理欧姆定律计算题专题训练(经典、全面、附答案)
柳公权中学
天才就是长期劳动的结果 1 欧姆定律计算题专题训练
1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为
A．2：1 B．1：2 C．3：1 D．1：3
2. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为
A. 1∶5 B. 5∶1 C. 1∶4 D. 4∶1
3. 如图所示的电路中，电阻R1的阻值为10。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为 。
4．如图所示，设电源电压保持不变，R0=10。当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：
A．U = 3V，R = 5； B．U = 6V，R=20； C．U = 6V，R = 10； D．U = 3V，R = 15。
5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是
A．当滑片移到a端时，电流表示数为0．2 AB．当滑片移到中点时，电压表示数为2 V
C．电压表示数与电流表示数的比值不变 D．电压表的示数减少
（1题图） （2题图） （3题图） （4题图） （5题图）
6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为 Ω
7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电 阻R1= Ω，电源电压U= V。
8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：
A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压
C．甲消耗的电功率大于乙消耗的电功率 D．甲的电流等于乙的电流
9. 在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是( )
A．滑动变阻器阻值太小 B．电源电压3V太高 C．20Ω的阻值太小 D．控制的电压1．5V太高
（6题图） （7题图） （8题图） （9题图） 柳公权中学
天才就是长期劳动的结果 2 10．如图所示电路，电源电压不变，滑动变阻器上标有“2A 20欧姆”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是
11．在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入不同阻值的定值电阻尺，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因可能是( )
A．滑动变阻器阻值太小 B．电源电压3V太高 C．20Ω的阻值太小 D．控制的电压1．5V太高
12．如图所示，是用电流表A、单刀双掷开关S、电阻箱R＇和已知电阻Ro来测量未知电阻Rx阻值的电路图现将开关S拨到a，此时电流表的示数为I；再将开关S拨到b，调节电阻箱R＇的阻值。当电流表的示数为时，电阻箱的阻值为R，则被测电阻Rx的阻值为 C
A． B．Ｒ C． D．
13．甲、乙两地相距40千米，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0．2欧。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为3．0伏时，电流表的示数为0．5安，则短路位置离甲地的距离为（ ）
A．10千米 B．15千米 C.30千米 D．40千米
（11题图） （12题图） （13题图）
14．如图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A。
（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？
15．如图所示的电路中，电源电压为3V，开关闭合后，通过R1的电流为0.2A，通过R2的电流为0.3A。求：
（1）电流表A的示数；（2）R1和R2并联后的总电阻。
柳公权中学
天才就是长期劳动的结果 3
16．如图所示的电路中，电源电压保持不变，电阻R1=30Ω。当开关S1闭合、S2断开时，电流表的示数为0.4A；当开关S1、S2都闭合时，电流表的示数为0.6A。
求：⑴电源电压； ⑵R2的阻值。
17．有一只标有"24V 0.8A"字样的电灯，把它接人电压36V电路中，若能够正常使用，需串联一个多大的电阻？
18．如图所示，R1=10Ω，闭合开关S后，电压表V2的示数U2=2.4V，电流表A的示数I=0.4A。
求：（1）电压表V1的示数U1 。（2）电阻R2的阻值。
以下是小谢同学的解答过程：
解：因为 R1、R2并联，所以U1=U2=2.4V
I1＝U1／R1＝2.4V／10Ω＝0.24A
I2＝I—I1＝0.4A—0.24A＝0.16A
R2＝U2／I2＝2.4V／0.16A＝15
小谢同学的错误根源是：_____________________。
你的解答是：
19．如图所示的电路中，电阻R1的阻值是5Ω，干路中的电流I是0.5A，电阻R2两端的电压是2V。求：
（1）通过R1的电流；（2）通过R2的电流；（3）R2的阻值。
20．干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。实际使用时，可以把干电池看成一个理想的电源（即电阻为零）和一个电阻r串联组成，如图（a）所示。
用图（b）所示的电路可以测量出一个实际电源的电阻值。图中R=14Ω,，开关S闭合时，电流表的读数I=0.2A，已知电源电压U=3V，求电源电阻r的大小。 柳公权中学
天才就是长期劳动的结果 4
21．光敏电阻的阻值随光照射的强弱而改变。“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用 E 表示，国际单位为坎德拉（cd）。实验测得光敏电阻的阻值 R 与光强E间的关系如图所示，根据图象解答下列问题：
（1）光敏电阻随光强的增大而 ，随光强的减小而 。
（2）当光强为 E1 时，光敏电阻的阻值为 R1；当光强为 E2 时，光敏电阻的阻值为 R2，那么它们之间的关系式为 （用 E1、E2 表示）。
（3）将光敏电阻 R、定值电阻 R0、电流表、开关和电源连接成图所示电路。闭合开关，逐渐增大光敏电阻的光照强度，那么 。（填正确答案的序号）
①电流表的读数增大，光敏电阻两端的电压也增大 ②电流表的读数增大，但光敏电阻两端的电压减小
③电流表的读数减小，但光敏电阻两端的电压增大 ④电流表的读数减小，光敏电阻两端的电压也减小
（4）在图电路所示电路中，电源电压为 6V，当光照强度为 4.5 cd时，电流表的读数为 0.5 A。试求定值电阻 R0 的阻值。
22．热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变．图甲中，电源电压U =6V，A是小量程电流表，其允许通过的最大电流为0.02 A，滑动变阻器R的铭牌上标有“200Ω 0.3 A”字样，为热敏电阻，其阻值随环境温度变化关系如图乙所示．
闭合开关S，求：
(1)环境温度为10 ℃、电路中电流为0.0l A时两端的电压．
(2)图甲电路可以正常工作的最高环境温度． 柳公权中学
天才就是长期劳动的结果 5
23．如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示。求：
(1)电源的电压。
(2)变阻器的最大阻值。
(3)电压表V2示数的变化范围。
(4)请用电学公式结合控制变量法推理说明，滑片P向右滑动时，R1消耗功率会变小的原因。
24．学校课外活动小组为检测某传感器而设计如图10所示的电路，传感器上标有“3V 0.3A”的字样（传感器可看作一个电阻），滑动变阻器R0上标有“10Ω 1A”的字样，电流表量程为0~0.6A。则
（1）该传感器的电阻是多少？
（2）若电路各元件均完好，检测时，为了确保电路各部分的安全，在A、B之间所加的电源电压最大值是多少？
柳公权中学 天才就是长期劳动的结果 6
25．有一种测量压力的测力计，其原理图如图所示，电源电压为6V，并保持不变．R是一个压敏电阻，R0是一个阻值为400Ω的定值电阻，它能对压敏电阻R起保护作用．G是由量程很小的电流表改装成的指针式测力显示器．R的阻值可随压力F的大小变化而改变，其关系如下表所示且保持不变．
压力F／N 0 50 100 150 200 250 300 ……
电阻R／Ω 300 280 260 240 220 200 180 ……
（1）根据表中数据在坐标系中画出压敏电阻R的阻值随压力F的大小变化的图象．
（2）利用表中的数据或R的阻值随压力F的大小变化的图象，归纳出R的阻值随压力F的大小变化的关系式．
（3）若电阻R0的耐压值（即能承受的最大电压）为5V，则该测力计的最大测量值为多少牛顿？
（4）通过推导压力F的大小与电流I的关系式，说明该测力显示器的刻度是否均匀．
26．在我们的日常生活中，有一种测量人体重的电子秤，其测量部分的原理如图12中的虚线框所示，它主要由压力传感器R（电阻值会随所受压力的大小而发生变化的可变电阻），显示体重大小的仪表A（实质上是电流表）组成。压力传感器表面能承受的最大压强为l×107Pa，且已知压力传感器R的电阻值与所受压力的关系如下表所示。设踏板和压杆的质量忽略不计，接通电源后，压力传感器两端的电压恒为4．8V，取g=10N／kg。请通过计算回答：

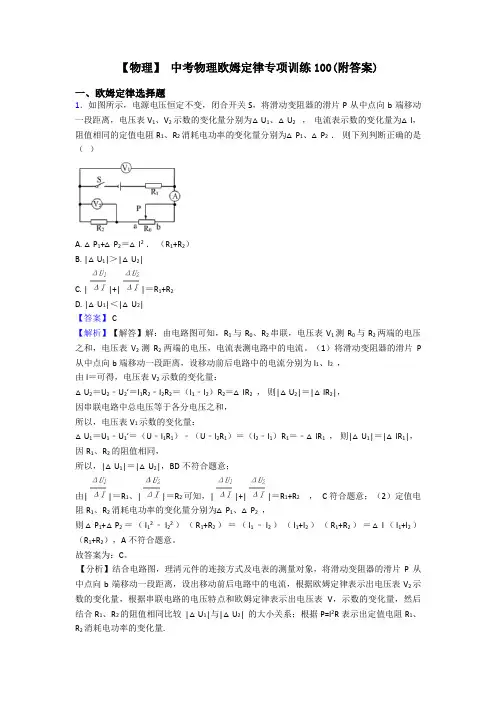

【物理】 中考物理欧姆定律专项训练100(附答案)
【物理】 中考物理欧姆定律专项训练100(附答案)
一、欧姆定律选择题
1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2 ， 电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2 ． 则下列判断正确的是（ ）
A. △P1+△P2＝△I2 ． （R1+R2）
B. |△U1|＞|△U2|
C. | |+| |＝R1+R2
D. |△U1|＜|△U2|
【答案】 C
【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。（1）将滑动变阻器的滑片P从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2 ，
由I＝可得，电压表V2示数的变化量：
△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2 ， 则|△U2|＝|△IR2|，
因串联电路中总电压等于各分电压之和，
所以，电压表V1示数的变化量：
△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1 ， 则|△U1|＝|△IR1|，
因R1、R2的阻值相同，
所以，|△U1|＝|△U2|，BD不符合题意；
由| |＝R1、| |＝R2可知，| |+| |＝R1+R2 ， C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2 ，
则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。
故答案为：C。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较 |△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.

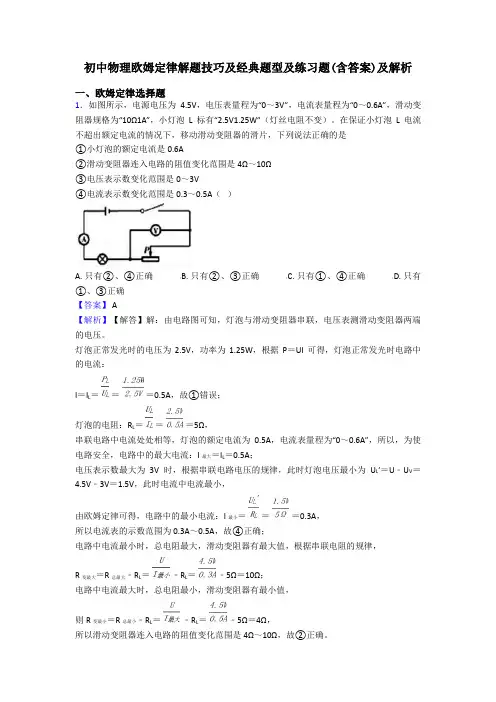

初中物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析
初中物理欧姆定律解题技巧及经典题型及练习题(含答案)及解析
一、欧姆定律选择题
1．如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变）。在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
③电压表示数变化范围是0～3V
④电流表示数变化范围是0.3～0.5A（ ）
A. 只有②、④正确 B. 只有②、③正确 C. 只有①、④正确 D. 只有①、③正确
【答案】 A
【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。
灯泡正常发光时的电压为2.5V，功率为1.25W，根据P＝UI可得，灯泡正常发光时电路中的电流：
I＝IL＝ ＝ ＝0.5A，故①错误；
灯泡的电阻：RL＝ ＝ ＝5Ω，
串联电路中电流处处相等，灯泡的额定电流为0.5A，电流表量程为“0～0.6A”，所以，为使电路安全，电路中的最大电流：I最大＝IL＝0.5A；
电压表示数最大为3V时，根据串联电路电压的规律，此时灯泡电压最小为UL′＝U﹣UV＝4.5V﹣3V＝1.5V，此时电流中电流最小，
由欧姆定律可得，电路中的最小电流：I最小＝ ＝ ＝0.3A，
所以电流表的示数范围为0.3A～0.5A，故④正确；
电路中电流最小时，总电阻最大，滑动变阻器有最大值，根据串联电阻的规律，
R变最大＝R总最大﹣RL＝ ﹣RL＝ ﹣5Ω＝10Ω；
电路中电流最大时，总电阻最小，滑动变阻器有最小值，
则R变最小＝R总最小﹣RL＝ ﹣RL＝ ﹣5Ω＝4Ω，
所以滑动变阻器连入电路的阻值变化范围是4Ω～10Ω，故②正确。 因变阻器允许连入电路中最小电阻为4Ω，所以电压表示数不可能为0，故③错误。
九年级物理欧姆定律实验题和计算题(含答案)
试卷第1页，共8页 九年级物理欧姆定律实验题和计算题（含答案）
学校:___________姓名：___________班级：___________考号：___________
评卷人 得分
一、实验题
1．小明用如图甲所示电路探究“电流与电阻”的关系，电源电压3V，电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）供选用，滑动变阻器Rp规格为“10Ω 2A”。
实验序号 R/Ω I/A
① 5
① 10 0.20
① 15 0.13
（1）开关闭合前，应将滑动变阻器的滑片P移到最 ______端；
（2）小明连接完电路如图甲，闭合开关，发现电流表无示数，电压表的示数约为3V，则电路出现的故障可能是 ______；
（3）排除故障后，此时R的阻值为5Ω。闭合开关，调节滑片P，使电压表示数到达某一数值，此时电流表如图乙所示，该示数为 ______A。接着他将R换成10Ω，则应该向______端移动滑动变阻器的滑片，以保持电压表的示数不变；
（4）将阻值R换成15Ω重复上述操作。三组数据如表所示，由此可得：电压一定时，通过导体的电流与导体电阻成 ______。为提高结论的可靠性，如要换用阻值为25Ω的电阻继续上述实验，则滑动变阻器的最大阻值至少需要 ______Ω。
试卷第2页，共8页 2．在“探究电流与电阻的关系”实验中：
（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线________；
（2）连接电路时，开关应处于________状态，闭合开关前滑动变阻器滑片应移动到________处；
（3）滑动变阻器在该实验中的作用除了保护电路之外，还有________的作用；
（4）实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片至适当位置，此时电流表示数如图乙所示，则电流表示数为________A。将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片向________（选填“左”或“右”）端移动，来保证电压表的示数为________V。
九年级物理《17.2欧姆定律》基础计算题题(人教版附答案)
1 深圳龙文一对一
九年级物理《17.2欧姆定律》基础计算题题（人教版附答案）
1、如图所示的电路中，电阻R1为5Ω．当开关S断开时，电流表的示数为2A；当开关S闭合时，电流表的示数为2.5A，此时灯泡L正常发光．求：（电源电压保持不变）
（1）电源电压U；
（2）灯泡正常发光时的电阻R2．
（3）灯泡正常发光时整个电路的总电阻R．
2、如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。闭合开关S，电压表的示数如图乙所示。
（1）求通过电阻R1的电流；
（2）求电阻R2的阻值；
2 3、如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω。闭合开关S，灯L正常发光．则
（1）灯泡正常发光时的电阻？
（2）电流表的示数是多少？
（3）电源电压是多大？
4、有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1＝12 Ω，R2＝6 Ω，闭合开关后，通过R1的电流为2 A.
求：(1)R1两端的电压；
(2)通过R2的电流．
5、如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：
（1）在重物下落的过程中，压力传感器的电阻是多少？
（2）在撞击过程中，样品受到的最大撞击力是多少？ 3
6、如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A． 求
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
7、如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．
物理欧姆定律题20套(带答案)
物理欧姆定律题20套(带答案)
一、欧姆定律选择题
1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）
A. 电子元件工作时，电阻保持不变
B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70Ω
C. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1
D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W
【答案】 B
【解析】
【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；
（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，
所以滑动变阻器两端的最大电压为U1=9V-2V=7V，
此时滑动变阻器接入电路的电阻最大，R大===70Ω，
电路电流最大为0.4A，电子元件两端的最大电压为4V，
所以滑动变阻器两端的最小电压为U2=9V-4V=5V，
滑动变阻器接入电路的电阻最小，R小===12.5Ω．
所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；
（3）因为电子元件与滑动变阻器串联，通过的电流相等，
所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，
因无法判断电子元件与滑动变阻器电阻的大小关系，
所以无法判断它们两端电压的关系，故C错误；
（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，
电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．
故选B．
【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求． （2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．
初三物理欧姆定律计算练习题
初三物理欧姆定律计算练习题
欧姆定律（Ohm's Law）是物理学中一个重要的基本定律，用于描述电流、电压和电阻之间的关系。在初三物理学习中，理解和掌握欧姆定律的计算方法至关重要。本文将为大家提供一些欧姆定律的计算练习题，并提供详细的解答过程。
练习题一：
一个电阻为20欧姆的电灯接在电压为220伏的电源上，请计算电流的大小。
解答一：
根据欧姆定律，电流（I）等于电压（V）除以电阻（R）。代入所给数据进行计算：
I = V / R = 220伏 / 20欧姆 = 11安（安培）。
练习题二：
一根电阻为50欧姆的导线上通过电流为0.5安，请计算导线两端的电压。
解答二：
仍然使用欧姆定律的公式，电压（V）等于电流（I）乘以电阻（R）。代入数据进行计算：
V = I × R = 0.5安 × 50欧姆 = 25伏（或25V）。 练习题三：
一个电阻为10欧姆的电器接在电压为110伏的电源上，通过电流为多少？
解答三：
同样使用欧姆定律，电流（I）等于电压（V）除以电阻（R）。根据所给数据计算：
I = V / R = 110伏 / 10欧姆 = 11安。
练习题四：
一台电视机的电阻为30欧姆，通过的电流为2安，请计算电视机两端的电压。
解答四：
仍然使用欧姆定律的公式，电压（V）等于电流（I）乘以电阻（R）。代入数据进行计算：
V = I × R = 2安 × 30欧姆 = 60伏（或60V）。
练习题五：
一个电器两端的电压为220伏，电流为2安，请计算电器的电阻值。
解答五：
通过欧姆定律计算电阻（R）等于电压（V）除以电流（I）。代入数据进行计算： R = V / I = 220伏 / 2安 = 110欧姆。
通过以上的练习题，我们可以看到应用欧姆定律进行计算非常简单。只需要注意单位的换算和代入公式即可。深入理解欧姆定律及其应用对于后续学习电路和电子方面的知识非常重要。希望大家通过这些计算练习，加深对欧姆定律的理解和掌握，提高解决物理计算问题的能力。
中考物理欧姆定律题20套(带答案)精选全文
可编辑修改精选全文完整版
中考物理欧姆定律题20套(带答案)
一、欧姆定律选择题
1．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（ ）
A. 滑片向右移动，甲表示数变小，乙表示数变大 B. 滑片向左移动，甲表示数变大，乙表示数变大
C. 滑片向左移动，甲表示数变大，乙表示数变小 D. 滑片向右移动，甲表示数变小，乙表示数不变
【答案】D
【解析】【解答】由实物图可知，电阻和滑动变阻器并联接入电路中，该电路为并联电路；电表乙并联在滑动变阻器两端，故乙为电压表，测量的是电源的电压，保持不变；电表甲串联在干路中，故甲为电流表，测量的是电源电压；
滑片向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流减小，电流表示数减小，即甲表示数变小，乙表示数不变，D符合题意，A不符合题意；
滑片向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流增大；由于定值电阻两端的电压、电阻不变，故通过定值电阻的电流不变，根据并联电路的电流关系可知，干路中的电流增大，电流表示数增大，即甲表示数增大，乙表示数不变，BC不符合题意；
故答案为：D。
【分析】由图可知是并联电路，电压表测量电源电压，当电阻增大时，电流减小.
2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（ ）
A. 电源电压为8V B. R1的阻值为20Ω C. 电路前后电流之比为1：3 D. 电路总功率变化了1.2W
【答案】 D
【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，
备战中考物理专题训练---欧姆定律的计算题分类含答案解析
一、欧姆定律的计算问题难题易错题
1．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0~12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。不考虑温度对灯泡电阻的影响，则（ ）
A．电源电压为12V
B．两灯都正常发光时电流表的示数为3A
C．整个电路的最小功率2.25W
D．整个电路的最大功率9W
【答案】D
【解析】
【分析】
(1)当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，灯泡L1和灯泡L2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据PUI求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2UPUIR求出电路的最小总功率。
(4)当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】
A．当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压
126VUUU
故A错误；
B．由PUI可得，两灯泡都正常发光时通过的电流
1113W0.5A6VPIU，2226W1A6VPIU 因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数
120.5A1A1.5AIII
故B错误；
C．由UIR可得，两灯泡的电阻
1116V12Ω0.5AURI，2226V6Ω1AURI
当S1、S3闭合且滑片位于b端时，R1与R的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率
中考物理一轮复习专题练习题 ——欧姆定律计算题专练·由开关引起的动态电路类型(有答案,共15题)
欧姆定律计算题专练·由开关引起的动态电路类型（有答案，共15题）
1．如图所示，16ΩR，当S1闭合，S2、S3断开时，电流表示数为1A；当S3闭合，S1、S2断开时，电流表示数为0.2A。求：
(1)电源电压；
(2)电阻R2的阻值；
(3)当S1、S2闭合，S3断开时，电路的总功率。
2．如图所示电路，R1=20Ω，R2=10Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6A．
（1）求电源电压；
（2）当S2断开，S1、S3闭合时，求电流表的示数；
（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值．
3．电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1=2.0kΩ。当闭合开关S1、S2时，电压表示数为4.5V；只闭合开关S1时，电压表的示数为3.0V。求：
(1)电源电压是多少？
(2)电压表的电阻是多少？
4．在赤峰市某中小学科技小制作活动中，小华同学设计了一个简易的能调节亮度的小台灯，原理图如图所示，其中灯泡L上标有“6V 6W”字样．当开关S接a时，L恰好正常发光；当开关S接b时，L中的电流为0.2A．R1为定值电阻，且电源电压和小灯泡L电阻保持不变．求：
（1）小灯泡L的电阻及电源电压；
（2）R1的阻值；
（3）开关S接b时，小灯泡L的实际功率；
（4）开关S接b时，10s时间内R1上产生的热量．
5．如图所示的电路中已知R1 为40Ω．在闭合S 的情况下，断开S1 时电压表的读数是2.0V，闭合 S1 时电压表的示数是 2.8V．若电源电压保持不变，求： （1）在闭合 S 断开S1 时，电路中的电流；
（2）电阻 R2 的阻值。
6．如图所示电路，110ΩR、220ΩR，电源电压保持不变。
（1）当S1闭合，S2、S3断开时，电流表的示数为0.6A，求电源电压；
中考物理专题训练17 欧姆定律(解析版)
新人教部编版初中物理“活力课堂”专题复习
“活力课堂”物理教研组编 专题训练17 欧姆定律
一、单项选择
1、如图所示在探究“电流与电阻关系”时,电源电压恒为3 V,实验准备了阻值分别为5 Ω、10 Ω、20 Ω的电阻,当将10 Ω的电阻接入R所在位置时,调节滑动变阻器,使电压表的示数为2 V,再分别用5 Ω、20 Ω的电阻替换10 Ω的电阻进行实验,下列说法正确的是( )
A.用5 Ω电阻替换,滑片P应向右端移动,电流表示数变大
B.用5 Ω电阻替换,滑片P应向左端移动,电流表示数变小
C.用20 Ω电阻替换,滑片P应向左端移动,电流表示数变大
D.用20 Ω电阻替换,滑片P应向右端移动,电流表示数变小
2、如图所示的电路中,电源电压不变,R1为定值电阻, R2为滑动变阻器。闭合开关S,移动滑片P,多次记录电压表示数U 和对应的电流表示数I,则图16-27中绘出的U-I 关系图像正确的是 ( )
3、在如图所示的电路中,电源电压保持不变,当开关S闭合,滑动变阻器滑片P向右移动时,电流表和电压表示数的变化分别为 ( )
A.电流表的示数变小,电压表的示数不变
B.电流表的示数变大,电压表的示数不变
C.电流表的示数变小,电压表的示数变大
D.电流表的示数变小,电压表的示数变小 新人教部编版初中物理“活力课堂”专题复习
“活力课堂”物理教研组编
4、将电阻R和灯泡L接在图甲所示的电路中,电源电压保持不变。图乙为电阻R和灯泡L的I-U图像。闭合开关S,电流表示数为0.3 A,则电源电压和电阻R的大小分别是 ( )
A.8 V 6.67 Ω B.12 V 20 Ω
C.8 V 20 Ω D.12 V 10 Ω
5、如图所示的电路中,R1与R3都是定值电阻,R2为滑动变阻器,闭合开关S,将滑动变阻器的滑片从右向左滑动的过程中,下列说法正确的是( )
A.电流表示数变大 B.电流表示数不变
