人教版九年级物理全一册《 第十五章 电流和电路》章节检测卷(附答案)
第 1 页 共 8 页 人教版九年级物理全一册《 第十五章 电流和电路》章节检测卷(附答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．用丝绸摩擦过的玻璃棒带正电，是因为
A．摩擦产生了正电荷 B．摩擦产生了负电荷
C．丝绸上的一些负电荷转移到玻璃棒上 D．玻璃棒上的一些负电荷转移到丝绸上
2．垃圾分类是实现垃圾减量化和资源化的重要途径和手段。某款自动感应垃圾桶，只需将垃圾放到“可回收”或“不可回收”对应桶盖的感应区内，开关自动闭合，对应的桶盖打开，垃圾自动掉入对应的垃圾桶分区，两个桶盖由电动机分别提供动力。下列电路中符合设计要求的是（ ）
A． B．
C． D．
3．如图所示，要使灯泡L1、L2并联，则下列开关的通断情况正确的是（ ）
A．闭合S2，断开S1、S3 B．闭合S3，断开S1、S2
C．闭合S1和S3，断开S2 D．闭合S2和S3，断开S1
4．如图所示的电路。下列分析正确的是（ ） 第 2 页 共 8 页
A．若S1、S2、S3都闭合时，则L1、L2串联 B．若S1、S2、S3都闭合时，则L1、L2并联
C．闭合S1、S2，断开S3，则L1不亮，L2亮 D．若闭合S1、S2，断开S3，则L1亮，L2不亮
5．对于图中的简单电路图，下列说法中不正确的是（ ）
A．只闭合开关S1，电路是通路
B．闭合开关S1、S2电路是短路
C．只闭合开关S2电路是开路
D．开关S1 S2都闭合时，只亮一个灯
6．小明同学按照图所示的电路进行实验时，不小心将电压表和电流表的位置互换了（互换后的电路图未画出），如果闭合开关，则（ ）
A．电阻R1可以工作
B．电阻R2可以工作
C．电流表无示数
D．电压表可能被烧坏
7．由一个电源，两盏相同的小灯泡，一个开关和若干条导线组成一个电路，当开关断开时，下列说法中正 第 3 页 共 8 页 确的是（ ）
A．如果两盏灯都不亮，则两盏灯一定是串联的 B．如果两盏灯都不亮，则两盏灯一定是并联的
C．如果只有一盏灯亮，则两盏灯一定是并联的 D．如果只有一盏灯亮，则两盏灯一定是串联的
8．塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法不正确的是（ ）
A．灯泡发光时，电能转化为内能和光能
B．干电池为电源，按键为电路开关
C．金属弹簧为导体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是自由电子定向移动形成的
9．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均为图乙所示，则下列说法正确的是（ ）
A．电路的总电流为1.8A B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.3A D．通过灯L2的电流都为1.2A
10．如图所示，小明用丝绸跟两根玻璃棒摩擦后，手持其中的一根玻璃棒靠近另一根被吊起的玻璃棒，观察到另一根玻璃棒被推开，该现象可以初步说明（ ）
A．同种电荷相互排斥 B．异种电荷相互吸引 第 4 页 共 8 页 C．带电体吸引轻小物体 D．玻璃棒带有正电荷
二、填空题
11．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该闭合开关 ；如果闭合开关S1、S2，该电路会形成 。
12．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是 联；用移动电源为手机充电时，移动电源将化学能转化为 能，此时手机相当于电路中的 （选填“用电器”或“电源”）．
13．如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转。某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大） 。
14．如图所示，要使两灯泡串联，应闭合开关 。若S1、S闭合，S2断开，则灯泡 （选填“L1”、“L2”“L1和L2”）中有电流通过。 第 5 页 共 8 页
15．如图所示，装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在 （选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器（相当于导线）在电路中应处于 状态（选填“断开”或“接通”）。
三、作图题
16．根据下面的实物图画出相应的电路图．
四、实验题
17．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题，如图是某同学连接的电路： 第 6 页 共 8 页 （1）如果合上开关，将出现 现象（选填“通路”、“开路”或“短路”）；
（2）对于这个电路，只须拆除 （选填“a”、“b”、“c”、“d”或“e”）导线，就能成为一个正确的串联电路；
（3）对于这个电路还可以只改动一根导线 （选填“a”、“b”、“c”、“d”或“e”），就能成为一个正确的并联电路，请你在答题纸上将改动的导线画“×”，并将正确的连接画出来 。
18．实验课上,同学们把两个相同规格的小灯泡连接在如图所示的电路中,闭合开关后,两灯发光．此时,一同学不小心把L1的玻璃外壳打破了,结果L1熄灭,L2却更亮了．这是为什么呢?他们提出以下猜想:
猜想一:可能L1处发生开路;
猜想二:可能L1处发生短路．
(1)根据 (选填“串联”或“并联”)电路的特点可知,猜想一是不正确的．
(2)针对猜想二,同学们找来了一只电压表,分别并联在L1、L2两端,如图-24所示,假如猜想二成立,则两次读数有何特点? ．
(3)实验发现两次电压表均有明显读数,且L1两端电压比L2两端电压小,说明猜想二也不正确．你认为L1熄灭、L2更亮的原因可能是( )
A.L1电阻变大 B.L1电阻变小
C.L2电阻变小 D.L2电阻变大
五、计算题
19．如图所示，闭合开关S，如果A1示数为0.5A，A2示数为0.7A，A3示数为0.9A，则通过灯L1、L2、L3的电流为多少A？
20．在图甲所示电路中，电源电压恒定，当开关闭合后，电路正常工作时两只电流表的指针位置均如图乙 第 7 页 共 8 页 所示；请你计算：
（1）电路中的总电流和通过灯L1的电流；
（2）实验时，由于一个灯泡灯丝突然断路，一只电流表的示数变为零，另一只电流表仍有示数，此时通过两灯的电流。
参考答案
1．D
2．B
3．C
4．D
5．D
6．B
7．C
8．C
9．B
10．A
11． S1、S3 短路
12． 并 电 用电器
13．L1断路
14． S L2
15． a 接通
16． 第 8 页 共 8 页 17． 短路 c e
18． 串联 L1两端的电压表的示数为零,L2两端的电压表的示数接近电源电压 B
19．0.4A，0.3A，0.2A
20．（1）1.5A，1.2A；（2）1.2A，0
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附有参考答案)
第 1 页 共 4 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附有参考答案)
学校:___________班级：___________姓名：___________考号：___________
测试时间：45分钟
题号 一 二 三 总分
分数
一、选择题（每题3分，共36分）
1、下列四组物体中，都属于绝缘体的一组是（ ）
A．碳棒、人体、大地 B．水银、铜丝、铁块
C．陶瓷、干木、塑料 D．大地、人体、陶瓷
2、关于导体和绝缘体的下列说法中，正确的是 （ ）
A．导体善于导电是因为导体内有大量的电荷存在
B．绝缘体不善于导电，是因为 绝缘体内没有电荷存在
C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电
D．有些绝缘体在一定的条件下可能变为导体
3、下列器件中，全部为用电器的是（ ）
A．电铃、电池组、白炽灯 B．日光灯、电风扇、电视机
C．洗衣机、收音机、开关 D．电池插座、电线、空调器
4、下列说法中不正确的是（ ）
A．电路中有一盏灯灯丝断了其他的灯也不亮了，这说明这些灯一定是串联的
B．串联电路中电流处处都相等
C．在并联电路中的两盏灯，通过每盏灯的电流可能一样
D．并联电路里，干路中的电流等于各支路中的电流之和
5、下列关于如图所示电路的说法正确的是（ ）
A．L1和L2是串联的 B．只有L2和L3是并联的
C．L1、L2、L3是并联的 D．以上说法都不对
6、如图所示电路，通过小灯泡的电流方向为（ ）
A．由a到b B．由b到a C．两种情况都可能 D．无法判断
7、小珊按图示电路进行探究实验，将电流表先后串联在A、B、C处，闭合开关后，电流表的读数（ ）
A．Ａ处最大 B．Ｂ处最大 C．Ｃ处最大 D．三处都是一样大

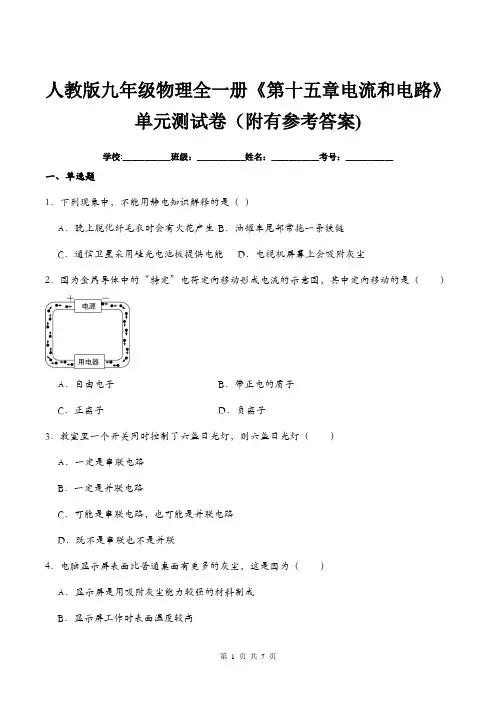

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附有参考答案) 2
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附有参考答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．下列现象中，不能用静电知识解释的是（ ）
A．晚上脱化纤毛衣时会有火花产生 B．油罐车尾部常拖一条铁链
C．通信卫星采用硅光电池板提供电能 D．电视机屏幕上会吸附灰尘
2．图为金属导体中的“特定”电荷定向移动形成电流的示意图，其中定向移动的是（ ）
A．自由电子 B．带正电的质子
C．正离子 D．负离子
3．教室里一个开关同时控制了六盏日光灯，则六盏日光灯（ ）
A．一定是串联电路
B．一定是并联电路
C．可能是串联电路，也可能是并联电路
D．既不是串联也不是并联
4．电脑显示屏表面比普通桌面有更多的灰尘，这是因为（ ）
A．显示屏是用吸附灰尘能力较强的材料制成
B．显示屏工作时表面温度较高 第 2 页 共 7 页 C．显示屏工作时表面带电，容易吸附灰尘
D．房间里灰尘的自然堆积
5．如图所示，连入电路中的灯泡L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且123III，则此部分电路允许通过的最大的电流是（ ）
A．I1 B．I2 C．I3 D．123III
6．“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如题图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如题图乙所示，羽毛吸住金箔的原因是（ ）
A．分子间存在相互吸引力
B．带电物体吸引轻小物体
C．异种电荷相互吸引
D．同种电荷相互吸引
7．有4个轻质小球A、B、C、D，已知C带正电，A与C相互吸引，A与D相互排斥，B与D相互吸引，则下列判断正确的是
A．A带负电，D带负电，B一定带正电
B．A带负电，D带正电，B一定带负电
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(带答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷（带答案）
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图a为中性原子，由粒子b、c构成，粒子b带正电，则c是（ ）
A．质子 B．中子 C．电子 D．原子核
2．在图中a、b、c、d四个圆圈中有三个相同的灯泡，一只电流表，闭合开关S后，三个灯泡正常发光，电流表示数正常，则（ ）
A．a、b、c为灯泡，d为电流表 B．a、b、d为灯泡，c为电流表
C．a、c、d为灯泡，b为电流表 D．b、c、d为灯泡，a为电流表
3．下列属于电源的是（ ）
A．电池 B．电压表 C．电阻 D．开关
4．2023年3月30日，长征二号丁运载火箭在太原卫星发射中心点火起飞，顺利将宏图一号01组4颗卫星送入预定轨道，发射任务取得圆满成功。成为国际首创车轮式卫星编队，全天候对地观测。下列说法正确的是（ ）
A．火箭加速升空的过程中，火箭的机械能保持不变
B．火箭加速升空的过程中，火箭的动能转化为重力势能
C．火箭选用液态氢作燃料、是因为液态氢具有较小的热值
D．火箭外壳材料应具备耐高温、绝缘、防辐射、耐摩擦等优良的性能
5．如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开，则下列说法不正确的是（ ） 第 2 页 共 7 页
A．验电器金属箔张开是因为它们带同种电荷
B．金属棒中瞬间电流的方向从甲流向乙
C．电子从乙移到甲，两个验电器都带正电荷
D．电子从乙移到甲，所以甲带负电，乙带正电
6．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡L1电流为0.2A，通过灯泡L2的电流为0.2A，下列关于该电路的说法正确的是（ ）
A．两只灯泡一定是串联
B．两只灯泡一定是并联
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(有答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷(有答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．通常情况下，下列各组物质中，都属于绝缘体的是（ ）
A．空气、油、塑料 B．玻璃、油、大地
C．陶瓷、湿木材、橡胶 D．空气、塑料、人体
2．如图所示，下列用电器的额定电流最接近5A的是（ ）
A．家用电冰箱 B．电视机
C．节能灯 D．家用空调
3．下列说法正确的是（ ）
A．马路边的路灯可以同时发光，同时熄灭，所以这些灯一定是串联的
B．由于并联各支路是独立工作互不影响的，所以在并联电路中有一条支路发生短路，其它支路可以正常工作
C．并联电路中，若一个用电器断路，则其余用电器也不可能工作
D．把节日小彩灯中的一只彩灯从灯座里取出，这一串彩灯都不亮了，它们是串联的
4．小聪在家为妹妹演示了神奇的实验：会拐弯的水流。如图所示，将气球在衣服上摩擦几下，然后让气球靠近但不接触从水龙头中流出来的一小束水流，水流向气球方向弯曲了。下列说法正确的是（ ） 第 2 页 共 8 页
A．气球和衣服摩擦后带电吸引细小水流
B．气球和衣服摩擦创造了电荷
C．水流弯曲是因为异种电荷相互吸引
D．该现象原理与验电器的工作原理相同
5．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹；你把香蕉还给它它就停止吵闹．香蕉的作用相当于电路中的
A．导线 B．开关 C．电源 D．发声器
6．在研究电荷间相互作用时，四个悬挂着的泡沫小球a、b、c、d相互作用的情况如图所示，则c球可能（ ）
A．不带电
B．带与a球不同的电荷
C．带与b球不同的电荷
D．带与d球不同的电荷 第 3 页 共 8 页 7．某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（ ）
人教版九年级物理全一册《第十五章电流和电路》单元测试卷-附带答案
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷-附带答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．关于导体和绝缘体的下列说法中，正确的是（ ）
A．导体容易导电是因为导体内有大量的自由电子
B．导体在任何情况下都容易导电，绝缘体在任何情况下都不容易导电
C．绝缘体不容易导电，是因为绝缘体内没有电荷
D．有些绝缘体在—定的条件下可以变成导体
2．如图所示，当带电体接触原来不带电的验电器金属球时，发现验电器的金属箔片张开，则这两个金属箔片一定（ ）
A．带正电 B．带负电 C．带同种电荷 D．带异种电荷
3．医用外科口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小很多的颗粒物；在生产过程中通过处理，熔喷布得到大量电子，具有吸引轻小物体的作用，但放在自来水龙头下冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重下降，则（ ）
A．熔喷布得到大量电子而带正电
B．熔喷布只吸引带负电的轻小物体
C．熔喷布带的电荷是熔喷布与机器摩擦过程中创造出来的
D．冲洗晾干后的熔喷布过滤效果严重下降，原因是潮湿后的熔喷布不再带电
4．下列物品中，通常情况下属于绝缘体的是（ ）
A．不锈钢勺 B．铝制盆 第 2 页 共 7 页 C．陶瓷碗 D．铁锅
5．如图，小华用裸铜导线的一端将两只完好的灯泡的螺旋捆绑在一起，并让两个灯泡的尾部金属点与电池正极接触，再将裸铜导线的另一端与电池负极接触，导线与各处接触良好，那么，下列判断正确的是（ ）
A．两灯串联 B．两灯并联
C．连接造成了短路 D．连接造成了断路
6．关于开关，下列说法中不正确的是( )
A．在串联电路中，开关位置改变，它的作用不改变
B．一个开关能控制两盏电灯，这两盏电灯一定串联
C．在并联电路中，干路上的开关可以同时控制各支路上的用电器
人教版九年级物理全一册《第十五章电流和电路》单元检测卷(附答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》单元检测卷（附答案）
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．在图所示的电路中，电流表A1的示数是0.4 A，电流表A2的示数是0.6 A，那么，电流表A的示数应该是
A．1 A B．0.6 A C．0.4 A D．0.2 A
2．物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战争时期被用来破坏敌方的供电设施，这种炸弹在爆炸时一般不会造成人员的伤亡，而是在空气中散布大量极细的石墨丝，这些石墨丝飘到供电设备上能使供电系统瘫痪．下列对石墨导电性能的判断和对供电设施造成破坏的原因，分析正确的是( )
A．石墨是导体，会使供电设施短路
B．石墨是导体，会使供电设施断路
C．石墨是绝缘体，会使供电设施短路
D．石墨是绝缘体，会使供电设施断路
3．某同学利用图示电路研究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是（ ）
A．小灯泡L1发生短路
B．小灯泡L2发生断路
C．电流表使用的量程小了
D．电流表的接线柱接反了
4．用毛皮摩擦过的橡胶棒带上负电荷，这是因为（ ） 第 2 页 共 7 页 A．摩擦创造了负电荷 B．有原子核发生了转移
C．摩擦创造了正电荷 D．有电子发生了转移
5．PM2.5是指大气中直径小于或等于2.5μm的颗粒物，是造成雾霾天气的主要原因之一，把它和电子、原子、分子等一起按照空间尺度排序，最小的是（ ）
A．电子 B．PM2.5 C．原子 D．分子
6．通常情况下，下列物体属于导体的是（ ）
A．铅笔芯 B．塑料尺 C．橡皮 D．考试试卷
7．如图所示，用导线把电源、灯泡连接起来，再依次把玻璃杯、竹筷、塑料笔杆、金属小刀等接到M、N之间，其中能使灯泡发光的是（ ）
人教版九年级物理全一册《第十五章电流和电路》章节检测卷-有答案
第 1 页 共 9 页 人教版九年级物理全一册《第十五章电流和电路》章节检测卷-有答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．关于电路的说法错误的是（ ）
A．电源是提供电能的装置
B．只要电路闭合，电路中就有电流
C．在电源外部，电流沿着“正极→用电器→负极”的方向流动
D．用电器是消耗电能的装置
2．小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣现象，如图所示，竖起的头发丝所带电荷是 （ ）
A．同种电荷 B．异种电荷
C．正电荷 D．负电荷
3．用毛皮摩擦过的橡胶棒接触验电器的金属球如图所示，发现验电器的两个金属箔片张开。以下说法正确的是（ ）
A．毛皮和橡胶棒摩擦的过程中创造了电子
B．毛皮和橡胶棒摩擦的过程中橡胶棒失去电子
C．验电器的金属箔片张开是因为带了同种电荷
D．橡胶棒接触验电器的金属球时，电子向橡胶棒转移
4．在如下图所示的电路中，闭合开关时，灯泡L1 比L2亮，L1 和L2的电阻分别为R1和R2，则下列说法一定成立的是（ ） 第 2 页 共 9 页
A．I1=I2 B．I1>I2 C．U1
5．如图所示的电路中，闭合开关时，下列说法正确的是
A．灯L1与电流表是串联
B．开关能单独控制灯L2
C．电流表测的是灯泡L2的电流
D．电流方向从电流表到开关
6．小明对生活中的一些电路，做出以下判断，其中不正确的是（ ）
A．厨房中的抽油烟机里有照明灯和电动机，有时只有电动机单独工作，它们一定是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的
D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联
7．关于图中四个情景的说法正确的是（ ）
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
学校:___________班级：___________姓名：___________考号：___________
一、选择题
1.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗(光敏开关闭合)时还会自动发光。下列电路 中符合要求的是( )
A B C D
2．现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A．B一定不带电，C带正电 B．B可能带正电，C带正电
C．B一定带正电，C带负电 D．B可能不带电，C带负电
3．如图所示是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是( )
A B C D
（第3题图）
4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（ ）
A. 1.2A， 0.24A B. 0.96A，0.24A
C. 0.98A，0.22A D. 0.24A，1.2A 数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块 第 2 页 共 8 页
5.如图所示四个电路图中，能正确测量通过𝐿1电流的电路是( )
A. B.
C. D.
6．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）
A． B． C． D．
7．如图所示电路，要使灯泡L1和L2组成串联电路，应该( )
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带答案）
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．如图所示，物体在通常情况下属于导体的是（ ）
A．塑料笔杆 B．绘图橡皮
C．塑料半圆仪 D．不锈钢刻度尺
2．摩擦起电的实质是（ ）
A．摩擦时原子核从一个物体转移到了另一个物体上
B．摩擦时核外电子从一个物体转移到了另一个物体上
C．摩擦时原子从一个物体转移到了另一个物体上
D．摩擦可以创造电荷
3．如图所示的电路中， 当闭合开关 S1和 S2后， 两只灯泡均正常发光， 下列说法正确的是（ ）
A．电流表测量干路电流 B．断开 S2后， L2的亮度不变
C．灯 L2被短路， L1正常发光 D．通过两灯的电流可能相等
4．使用毛皮摩擦过的橡胶棒接触不带电验电器的金属球，验电器的金属箔张开，如图所示。关于上述现象及毛皮与橡胶棒摩擦起电，下列说法正确的是（ ）
A．毛皮与橡胶棒摩擦创造了电荷 第 2 页 共 7 页 B．验电器可以检测出橡胶棒所带电荷是正电荷还是负电荷
C．验电器的金属箔张开，是因为它们都带有负电荷
D．验电器金属箔张开的过程中，瞬间电流的方向是从金属球到金属箔
5．用一个开关控制两个灯，这两个灯的连接方式（ ）
A．一定是串联 B．一定是并联
C．可能串联，也可能并联 D．串联、并联都不行
6．在如图甲所示的电路中，当闭合开关后，两个电流表的指针偏转均为图乙所示，则灯泡L1和L2的电流分别为（ ）
A．1.2 A 0.22 A B．0.98 A 0.22 A
C．0.96 A 0.24 A D．0.24 A 1.2 A
7．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（ ）
人教版九年级物理全一册《第十五章电流和电路》单元测试卷-附答案
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷-附答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）
A．开关短路 B．灯泡断路 C．灯泡短路 D．无法判断
2．在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是
A．电流表和电压表都被损坏 B．电流表损坏，电压表示数为零
C．电流表示数为零，电压表有示数 D．电流表损坏，电压表有示数
3．“双减”政策出台后，我区各中学响应号召积极开展后服务工作，如图所示，晚上7：00，走廊里的一长串路灯同时亮着，这些灯的连接方式是（ ）
A．串联 B．并联 C．串联或并联 D．无法判断
4．如图,取两个完全相同的验电器A和B,A不带电,使B带正电,用带有绝缘手柄的金属棒把A和B连接起来,下列说法正确的是( )
A．验电器的工作原理是异种电荷相互吸引
B．A中负电荷通过金属棒流向B,A和B张角相同
C．B中正电荷通过金属棒流向A,B金属箔的张角减小
D．金属棒中有瞬间电流从A流向B,B金属箔的张角减小 第 2 页 共 8 页 5．如图所示的四个电路图中，能正确反映出所示实物电路连接关系的是（ ）
A． B． C． D．
6．如图所示，把一束丝线一端扎紧，用干燥的手从上向下捋几下，发现丝线张开了。这是因为（ ）
A．同种电荷相互排斥 B．异种电荷相互排斥
C．分子之间存在斥力 D．摩擦创造了电荷
7．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0~3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（ ） 第 3 页 共 8 页
