桥墩脚手架专项方案(带受力计算)
桥脚手架专项施工方案

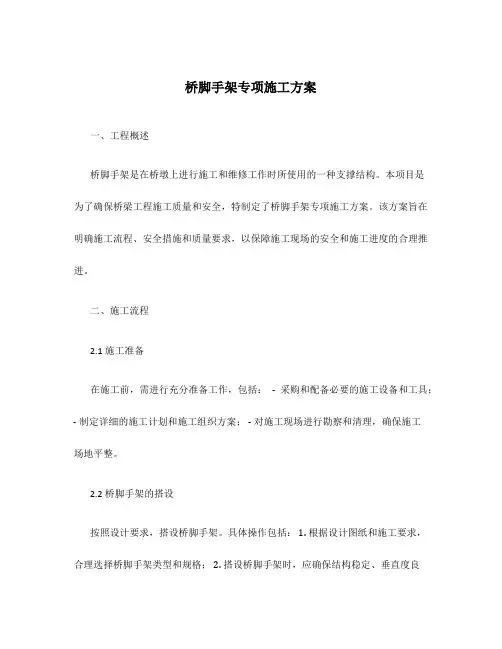

桥脚手架专项施工方案一、工程概述桥脚手架是在桥墩上进行施工和维修工作时所使用的一种支撑结构。
本项目是为了确保桥梁工程施工质量和安全，特制定了桥脚手架专项施工方案。
该方案旨在明确施工流程、安全措施和质量要求，以保障施工现场的安全和施工进度的合理推进。
二、施工流程2.1 施工准备在施工前，需进行充分准备工作，包括：- 采购和配备必要的施工设备和工具；- 制定详细的施工计划和施工组织方案； - 对施工现场进行勘察和清理，确保施工场地平整。
2.2 桥脚手架的搭设按照设计要求，搭设桥脚手架。
具体操作包括： 1. 根据设计图纸和施工要求，合理选择桥脚手架类型和规格； 2. 搭设桥脚手架时，应确保结构稳定、垂直度良好，同时考虑施工工作的方便性； 3. 在搭设过程中，要进行必要的检查和调整，确保支撑结构稳定可靠。
2.3 施工作业完成桥脚手架的搭设后，进行相应的施工作业，包括：- 桥梁钢筋混凝土施工；- 钢梁安装和连接； - 桥面铺装等。
2.4 安全监测和保护在施工过程中，需进行安全监测和保护工作，主要包括： 1. 定期对桥脚手架进行安全检查，补充和调整支撑结构； 2. 设置警示标志，限制非施工人员进入施工区域； 3. 为施工人员配备必要的安全装备和防护用具。
2.5 完工验收施工完成后进行验收工作，包括： - 检查桥梁结构的稳定性和安全性； - 对施工质量进行抽查和测量； - 编制施工记录和竣工报告。
三、安全措施3.1 现场安全•设立施工现场安全警示标志，限制非施工人员进入施工区域；•严格控制施工区域的通行，确保行人和车辆的安全；•搭设桥脚手架时，按照要求设置标志和警示灯。
3.2 高空作业安全•高空作业人员必须配备安全带，并正确佩戴和使用；•对高空作业区域进行封闭，防止物体坠落；•在必要的位置设置安全网，防止人员和物体的坠落。
3.3 火灾防控•确保施工现场有足够的灭火器材，并经常进行检查和保养；•禁止在施工现场吸烟和使用明火，并对易燃物品进行妥善存放。
桥墩脚手架施工方案
桥墩脚手架施工方案桥墩脚手架施工方案一、施工准备工作1. 准备相应的施工材料和设备，如脚手架材料、扣件、螺栓、脚手架支撑器材等。
2. 组织人员进行安全培训，确保施工人员具备相应的安全意识和技能。
3. 测量施工区域的尺寸和高度，确定所需脚手架材料的数量。
4. 确定脚手架的布设位置和高度，制定工程施工图纸。
二、搭设脚手架1. 安装基础支撑：将脚手架基础立柱安装在桥墩周围的土地上，确保地面坚固、平整。
2. 安装水平支撑：根据设计要求，在每根立柱的上部设立水平支撑，以保证整个脚手架的稳定性。
3. 安装立杆：将立杆插入立柱的支撑孔中，保证立杆与地面垂直，通过螺栓进行固定。
4. 安装横杆：根据设计要求，将横杆与立杆连接，形成整个脚手架的骨架结构。
5. 安装横撑和斜撑：根据脚手架的高度和结构要求，安装横撑和斜撑，保证整个脚手架的稳定性和承重能力。
6. 搭设脚板：在横杆上安装脚板，保证施工人员在脚手架上的安全工作和行走。
7. 做好脚手架的加固和调整：检查脚手架的安全性和稳定性，加固不稳定的部分，并根据实际情况调整脚手架的高度和角度。
三、施工操作1. 施工人员需要穿戴好安全防护用品，如安全帽、安全鞋、安全带等。
2. 施工过程中，要进行定期巡视和检查，确保脚手架的安全和稳定。
3. 施工人员在脚手架上进行作业时，要注意不要超过脚手架的承载极限，避免人员和材料的过度堆积。
4. 施工结束后，及时清理和拆除脚手架，保证周边环境的整洁和安全。
四、安全保障措施1. 搭设脚手架前进行安全交底，确保施工人员了解安全操作规程。
2. 设立脚手架安全警示标识，提醒施工人员和过往人员注意脚手架的危险性。
3. 施工过程中，加强安全监督和管理，确保施工人员的安全作业。
4. 在施工现场设置合适的安全防护措施，如安全网、安全防护栏等。
5. 针对不同的天气条件，采取相应的安全措施，如防雷措施、防风措施等。
通过以上步骤和措施，可以确保桥墩脚手架施工的安全和高效。
桥墩脚手架专项施工方案
中铁十九局京福铁路客专闽赣Ⅲ标桥墩脚手架专项施工方案编制人：审核人：批准人：年月日目录1．编制目的 02．工程概况 03．脚手架方案选择 04．脚手架材料选择 05．施工流程及要求 05.1 工艺流程 (1)5.2 施工步骤 (1)1．地基处理 (1)2．排水设置 (1)3．立杆设置 (1)4．大横杆、小横杆设置 (2)5．剪刀撑 (2)6。
连墙件设置 (3)7．木跳板铺设 (3)9．防护设施 (4)6．脚手架的检查与验收 (4)7．脚手架安全技术措施 (4)7.1 技术保证措施 (4)7.2 质量保障措施 (5)7.3 安全保证措施 (5)8．脚手架拆除安全技术措施 (6)9．脚手架计算书 (7)9.1 参数信息 (7)1．脚手架参数 (7)2．活荷载参数 (7)3．风荷载参数 (7)4．静荷载参数 (7)5．地基参数 (8)9。
2 小横杆的计算 (8)1．荷载值计算 (8)2．受力验算 (8)3．挠度验算 (9)9.3 大横杆的计算 (9)1．荷载值计算 (9)2．受力验算 (10)9。
4 扣件抗滑力的计算 (10)9.5 脚手架立杆荷载计算 (11)9.6 立杆的稳定性计算 (13)10．立杆的地基承载力计算 (14)桥墩脚手架专项施工方案1．编制目的为保证我工区桥墩施工安全,特编制此方案。
2．工程概况我工区桥墩分为圆端型实体墩和圆端型空心墩.其中26m以下（包含26m)为实体墩,26m以上为空心墩。
挖方地段桥台形式为挖方内桥台，填方地段桥台形式为矩形空心桥台.3．脚手架方案选择我工区考虑到施工工期、质量和安全等要素，固在选择方案时，考虑以下几点:1．架体的结构设计，力求做到结构要安全可靠，造价经济合理。
2．在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。
3．选用材料时，力求做到常见通用、可周转利用,便于保养维修.4．结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。
墩柱脚手架施工荷载计算书

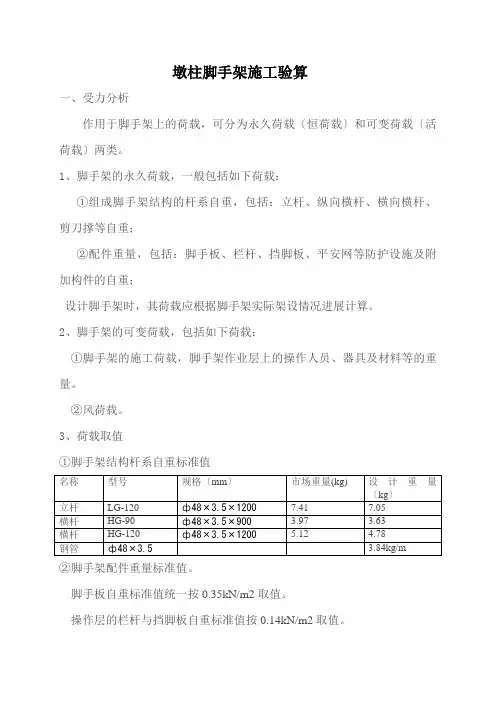

墩柱脚手架施工验算一、受力分析作用于脚手架上的荷载，可分为永久荷载〔恒荷载〕和可变荷载〔活荷载〕两类。
1、脚手架的永久荷载，一般包括如下荷载：①组成脚手架结构的杆系自重，包括：立杆、纵向横杆、横向横杆、剪刀撑等自重；②配件重量，包括：脚手板、栏杆、挡脚板、平安网等防护设施及附加构件的自重；设计脚手架时，其荷载应根据脚手架实际架设情况进展计算。
2、脚手架的可变荷载，包括如下荷载：①脚手架的施工荷载，脚手架作业层上的操作人员、器具及材料等的重量。
②风荷载。
3、荷载取值①脚手架结构杆系自重标准值②脚手架配件重量标准值。
脚手板自重标准值统一按0.35kN/m2 取值。
操作层的栏杆与挡脚板自重标准值按0.14kN/m2 取值。
脚手架上满挂密目平安网自重标准值按0.01kN/m2 取值。
施工人员及设备荷载标准值按均布活荷载取1.0kN/m2。
3、受力分析架体结构的主要传力途径为：操作平台上的各种竖向荷载—横向—水平杆—纵向水平杆—立杆—垫木—地基。
从传力途径可以看出，结构杆件中立杆底段是受力最大，因此在计算过程中主要计主杆底段和地基。
在脚手架的搭设计算中，主要的是通过荷载的分布情况及大小，验算立杆的刚度和稳定性是否满足要求。
另外，脚手架构造、脚手架加强加固必须满足施工要求和平安技术标准要求。
跨铁路桥墩墩身高度最高的为Z27一号墩柱，墩身高25.20米，对其进展支架验算，〔验算过程中未做特殊说明的，均需参见?建筑施工碗口式脚手架平安技术标准?〔JGJ166-2021〕〕一、脚手板验算均布荷载q1为：〔脚手板自重0.35kN/m2*1.2+1.4*施工人员及设备荷载标准值按均布活荷载1.0KN/M2〕=1.82kN/m2脚手板最大弯矩为：Mmax=ql2/8=1.82*1.22/8=0.328kN.m脚手板截面的抵抗矩为：W=bh2/6=450*502/6=1.875*105mm〔脚手板采用厚度为5cm、长度为450cm的松木板〕脚手板最大应力为：б=Mmax/W=1.749*10-3Mpa查?路桥施工计算手册?知采用松木脚手板时能承受的应力为[б]=8Mpa б<[б]故采用厚度为5cm、长度为450cm的松木脚手板满足施工要求二、钢管横杆计算脚手板的应力值为：R B =0.5*1.82*1.2=1.092kN均布荷载q1为：〔钢管自重0.0384KN/m*1.2+脚手板的应力1.092kN〕=1.128kN/m横杆最大弯矩为：Mmax=ql2/8=1.128*1.22/8=0.203kN.m横杆抵抗矩为：W=bh2/6=5.08cm3〔横杆采用ф48×3.5钢管〕横杆最大应力为：б=Mmax/W=0.04Mpa查?路桥施工计算手册?知钢管承受的应力值为[б]=215Mpaб<[б]故横杆采用φ48×3.5钢管满足施工要求三、扣件抗滑承载力计算P c=[1.2*〔钢管自重+脚手板自重〕+1.4*施工人员及设备荷载标准值按均布活荷载]/2*2=[(1.2(0.0384*1.2*4+0.35*1.2*1.2)+1.4*(1.0*1.2*1.2)]/2*2=2.842P c<F b=12.8kN〔F b为扣件摩擦力设计值，取12.8kN〕故横杆扣件满足施工要求四、立杆计算1、组合风荷载时单肢立杆承载力计算：1〕风荷载对立杆产生弯矩按下式计算：M W=1.4*a*l02*W k/10=1.4×0.9×1.22×0.8/10=0.145KN·m式中：Mw——单肢立杆弯矩〔KN·m〕；a——立杆纵矩〔m〕；W k——风荷载标准值，取0.8kN/m2,参见?路桥施工计算手册?；l0——立杆计算长度〔m〕。
桥墩脚手架施工方案
桥墩脚手架施工方案一、引言桥梁是连接两个岸边的重要交通工程，而桥墩作为桥梁的支撑结构，其施工对于整个桥梁工程至关重要。
在桥墩施工过程中，脚手架的搭建是必不可少的一环。
本文将介绍桥墩脚手架施工方案，包括材料准备、搭建步骤、安全注意事项等内容，以确保施工顺利进行，保证工程质量和工期的达成。
二、材料准备1.钢管：直径、厚度需符合相关标准，要保证承载能力。
2.螺栓、螺母：连接钢管的重要配件，需符合规定要求。
3.钢丝绳：固定脚手架结构的关键材料。
4.扣件：连接脚手架各部件的重要组件。
5.踏板：脚手架上行走的平台，需符合承重标准。
三、搭建步骤1.确定好桥墩脚手架的搭建位置和高度，进行测量和标记，保证平整度和垂直度。
2.按照设计要求搭设主体结构，首先搭建垂直支撑结构，然后安装水平支撑横梁。
3.根据实际需要设置斜撑和对角撑，以增加整个脚手架的稳固性和承载力。
4.安装踏板和扶手，保证工人在脚手架上行走时的安全。
5.进行整体检查，确保脚手架搭建牢固，符合安全要求。
四、安全注意事项1.在搭建脚手架时，应有专门负责人进行指挥和监督，确保安全施工。
2.工人搭建脚手架时，应佩戴安全帽、安全绳等防护用具，严禁酒后作业。
3.定期对脚手架进行检查和维护，发现问题及时处理，确保施工安全。
4.遇到恶劣天气时，应暂停脚手架施工，确保工人安全。
5.脚手架搭建完成后，应及时拆除，清理作业场地，避免发生意外。
五、结论桥墩脚手架施工是桥梁工程中重要的一环，正确的施工方案能够确保工程质量和工期的达成。
通过本文介绍的材料准备、搭建步骤和安全注意事项，施工方面能够更好地进行脚手架搭建工作，保障施工安全，提高工作效率，有效完成桥梁工程。
桥墩脚手架专项施工方案.

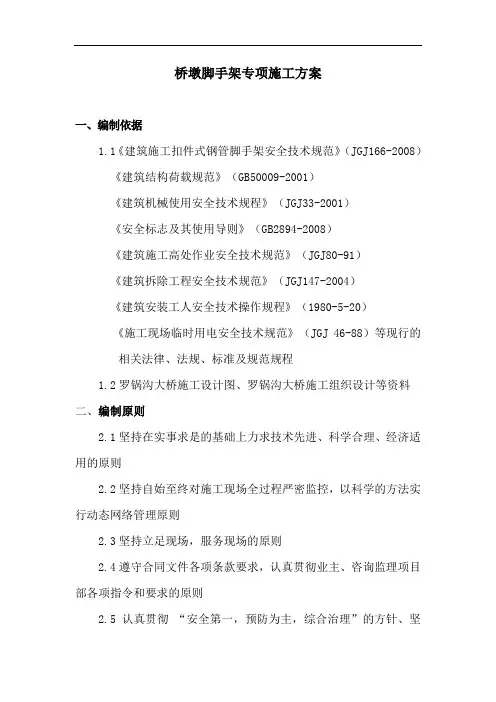

桥墩脚手架专项施工方案一、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ166-2008）《建筑结构荷载规范》（GB50009-2001）《建筑机械使用安全技术规程》（JGJ33-2001）《安全标志及其使用导则》（GB2894-2008）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑拆除工程安全技术规范》（JGJ147-2004）《建筑安装工人安全技术操作规程》（1980-5-20）《施工现场临时用电安全技术规范》（JGJ 46-88）等现行的相关法律、法规、标准及规范规程1.2罗锅沟大桥施工设计图、罗锅沟大桥施工组织设计等资料二、编制原则2.1坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则2.2坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态网络管理原则2.3坚持立足现场，服务现场的原则2.4遵守合同文件各项条款要求，认真贯彻业主、咨询监理项目部各项指令和要求的原则2.5认真贯彻“安全第一，预防为主，综合治理”的方针、坚持“管生产必须管安全”的原则2.6加强项目经理部内部的安全施工管理，自始至终对施工现场坚持实施全员、全方位、全过程严密监控，动静结合，科学管理的原则三、安全管理方针及目标遵循“安全第一、预防为主”的方针，坚持“安全为了生产、生产必须安全”的原则，广泛开展安全标准工地建设，严格执行国家、建设部有关施工安全的法规、规定，无重大人身安全事故，并狠抓施工中的落实，确保安全施工。
3.1管理方针遵守法律法规、控制安全风险、保护生态环境、实现持续发展3.2安全环境目标指标死亡事故为零；重大设备事故为零；重大环境污染事故为零四、工程概况本大桥上部结构为9跨40米预应力混凝土简支-连续箱梁，下部结构桥墩采用钢筋混凝土薄壁空心桥墩，墩身截面为8.65米×3米的矩形断面，墩高15～47米，桥台采用桩接盖梁式桥台。
墩身施工采用翻模施工技术，其支架系统依靠整体式轻型爬架作为施工平台，拟定整个爬架系统由支承系统、底座、脚手架系统三部分组成。
桥梁墩身(桥台)施工盘扣式脚手架搭设专项方案
桥梁墩身（桥台）施工盘扣式脚手架搭设专项方案1、盘扣式脚手搭设，（1）全部施工支架采用直径φ48，壁厚不小于3.2mm的钢管盘扣式支架进行搭设，桥台内支架采用承重支架搭设方案，外支架采用上人双排外脚手架标准搭设。
①内支架纵横向间距60cm（横距）×60（纵距）×150cm（步距）；外架翼缘板和非承重部位等采用90cm（横距）×90（纵距）×150cm（步距），在每根支架顶部与底部设置可调标准型可调底座及托撑。
支架布置图详见图3.5.2所示图3.5-4 可调托撑伸出顶层水平杆的悬臂长度（单位：mm）④支撑架可调底座丝杆插入立杆长度不得小于15cm，丝杆外露长度不易大于30cm，作为扫地杆的最底层水平杆中心线距离可调底座的底板不应大于55cm。
⑤每道剪刀撑跨越立杆的根数应符合下表要求。
斜杆与地面的倾角应在45°～60°之间。
表3.5-1 剪刀撑跨越立杆的最多根数⑥剪刀撑斜杆的接长采用搭接或对接方式，搭接应符合下列规定。
a、剪刀撑接长时，搭接长度不应小于1m，并采用不少于2个旋转扣件固定。
端部扣件盖板的边缘至杆端的距离不应小于100mm。
b、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。
⑤脚手架顶托上分别布置纵向15×15cm方木进行分配梁；纵向分配梁按照：翼缘板及底板横向布置10×10cm的方木（间距30cm），空心桥台顶板底部按照纵向布置10×10cm的方木间距20cm。
⑦土层地基长的立杆下可调底座垫板的长度不宜小于2跨（≥2m）。
当地基高差较大时，利用立杆节点位差配合可调底座进行调整。
1——立杆；2——水平杆；3——连接盘；4——可调底座；图3.5-5 可调底座调整立杆连接盘示意图（2）在桥台四周及空心部位按上述方案搭设脚手架，同时将其作为钢筋绑扎及模板安装支架，设置好水平杆、剪力撑确保支架的稳定性。
墩脚手架计算书
青荣城际铁路QRZH-1标段3项目部桥墩脚手架计算书中铁十四局集团青荣城际铁路施工指挥部第三项目部桥墩脚手架计算书一、工程概况青荣城际铁路桥墩为双圆端形实体桥墩，墩身宽2米，长5.8m，两侧为直径1m的圆端。
顶帽采用圆端形截面，顶帽顺桥向长度3.0m，横桥向宽度7.6m。
承台平面尺寸为10.4m*4.8m、10.4m*6.8m。
脚手架为双排架，采用Ф48*3.5mm钢管，立杆步距1.2m，横杆竖向步距为1.2m，立杆搭接采用同心卡对接,设剪刀撑。
二、编制依据1、《圆端形实体桥墩》（通桥（2009）4201-Ⅱ）2、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）3、《脚手架结构计算及安全技术》（余宗明）4、《路桥施工计算手册》三、脚手架受力计算1、荷载分析1.1铺板： q1=0.3 KN/㎡1.2施工荷载：取q2=2.0KN/m21.3荷载组合q＝1.2*q1+1.4*q2=1.2*0.3+1.4*2.0=3.16KN/m22、受力分析立杆分布120cm×120cm，横杆层距120cm，则查《路桥施工计算手册》表13-5相对应的对接钢管的容许荷载[N]为33.1KN。
单根立杆受力为：N＝1.2×1.2×3.16=4.55KN<[N]=33.1KN支架整体受力满足承载力验算要求。
查《建筑施工扣件式钢管脚手架安全技术规范》附件B，Φ48×3.5mm钢管的回转半径i=1.58cm，截面积A=4.89cm2。
按照规范公式5.3.1-1计算：N/(ψA)≤f=205MPa。
l0=kμhk为计算长度附加系数，其值取1.155；μ为考虑脚手架整体稳定因素的单杆计算长度系数，取1.5；h为立杆步距，1.2m。
l0=kμh=1.155*1.5*1.2=2.079m。
长细比λ= l0/i=131.6。
查规范附件C表，得出ψ=0.390N/(ψA)=4.55KN/(0.390*4.89*10-4㎡)=23.858MPa≤f=205MPa。
