(完整版)支架承载力计算

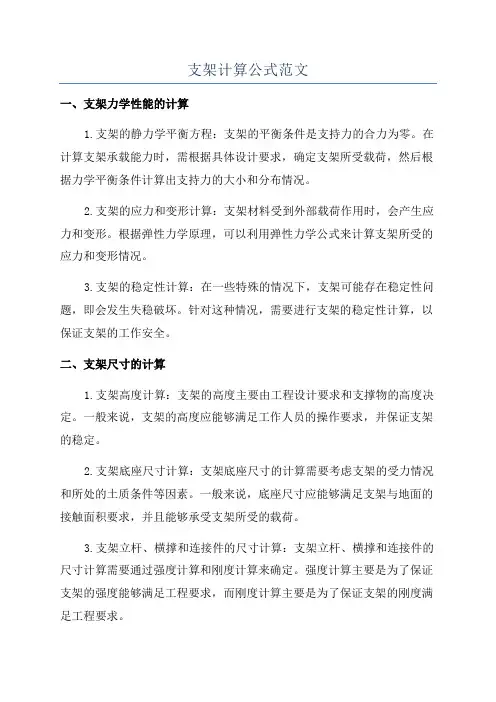

支架计算公式范文
支架计算公式范文
一、支架力学性能的计算
1.支架的静力学平衡方程：支架的平衡条件是支持力的合力为零。
在计算支架承载能力时，需根据具体设计要求，确定支架所受载荷，然后根据力学平衡条件计算出支持力的大小和分布情况。
2.支架的应力和变形计算：支架材料受到外部载荷作用时，会产生应力和变形。
根据弹性力学原理，可以利用弹性力学公式来计算支架所受的应力和变形情况。
3.支架的稳定性计算：在一些特殊的情况下，支架可能存在稳定性问题，即会发生失稳破坏。
针对这种情况，需要进行支架的稳定性计算，以保证支架的工作安全。
二、支架尺寸的计算
1.支架高度计算：支架的高度主要由工程设计要求和支撑物的高度决定。
一般来说，支架的高度应能够满足工作人员的操作要求，并保证支架的稳定。
2.支架底座尺寸计算：支架底座尺寸的计算需要考虑支架的受力情况和所处的土质条件等因素。
一般来说，底座尺寸应能够满足支架与地面的接触面积要求，并且能够承受支架所受的载荷。
3.支架立杆、横撑和连接件的尺寸计算：支架立杆、横撑和连接件的尺寸计算需要通过强度计算和刚度计算来确定。
强度计算主要是为了保证支架的强度能够满足工程要求，而刚度计算主要是为了保证支架的刚度满足工程要求。
以上只是支架计算公式的一部分，具体的计算公式还会根据具体情况
和设计要求的不同而有所差异。
因此，在实际设计中，需要根据工程要求
和具体条件来选择适用的计算公式和方法。
同时，还需要考虑材料的强度、稳定性、可靠性等因素，以确保支架的设计和使用安全可靠。
支架载荷简单计算
支架载荷简单计算支架载荷计算是机械工程中的一个重要方面，其目的是确定支架结构承受外部力的能力。
在设计支架时，载荷计算是必不可少的，它可以帮助工程师确定支架的尺寸和材料以及支架的结构强度。
下面是一个关于支架载荷计算的简单介绍。
首先，载荷计算可以分为静态载荷计算和动态载荷计算两个方面。
静态载荷是指施加在支架上的恒定力或压力，而动态载荷则是指施加在支架上的可变力或压力。
静态载荷计算是通过对支架的几何形状和材料性质进行分析，推导出支架结构受力情况。
可以利用受力分析和物理公式来计算。
在静态载荷计算中，首先需要确定支架的受力情况，包括正向力（例如重力）和反向力（例如承载物的重力）。
然后可以利用等效载荷的原理，将不同方向的力合并为一个等效力。
接下来，可以利用静力平衡原理来计算支架的内力和应力。
静态载荷计算还需要考虑支架的材料性质，包括弹性模量、屈服强度和断裂强度等。
这些材料性质可以通过实验获得，也可以通过查阅相关资料进行估计。
动态载荷计算涉及到支架在使用过程中的振动和冲击载荷。
对于振动载荷，可以使用振动分析方法来计算支架的振动频率和振幅。
对于冲击载荷，可以利用冲击分析方法来计算支架的冲击力和冲击时间。
除了静态和动态载荷计算，还需要考虑一些特殊情况，例如温度变化引起的热应力、环境因素引起的腐蚀和疲劳寿命等。
这些因素都会影响到支架的稳定性和强度。
在进行载荷计算时，需要使用一些工程软件来辅助计算。
这些软件可以根据输入的参数进行计算，并给出支架的尺寸和材料要求。
同时还需要进行验算，包括对支架的刚度、安全系数和持久性进行评估。
总的来说，支架载荷计算是一个复杂的过程，需要考虑众多因素。
准确的载荷计算可以保证支架结构的安全性和可靠性，并满足工程需求。
因此，在进行支架设计时，载荷计算是不可或缺的一步。
支架强度载荷计算
支架强度载荷计算一、设计条件：收集池曝气池35.*22米加盖采用玻璃钢平板瓦和横梁配合密闭，人字架构，两端配用玻璃钢板密封；35*22米池主横梁采用20#工字钢横置与水池上部，人字梁两端与主横梁直接用钢制支架固定；人字梁中间用100*100方管支撑。
并辅以斜撑，斜撑采用6#角钢；主横梁南端直接搁置于水池主承重墙上，用膨胀螺栓固定，北端仄采用反吊梁式，在水池上部钢架引入托架，延伸至主横梁处，采用托板与之连接固定；主横梁上部安装60*80玻璃钢方管，间距1000mm,作为檩条，在檩条上部安装平板瓦。
主横梁，人字梁及斜撑等均用玻璃钢进行防腐处理，螺栓等连接处在安装现场糊制防腐。
由于横梁搁置于水池主承重墙上，高度增高，走道位置阻碍人员行走，故在横梁上铺设玻璃钢盖板，盖板宽度1250mm，长度按池长，并增设盖板支撑。
二、主横梁载荷计算1、屋顶荷载的确定（1）设计取值：①采用固定荷重G和暴风雨产生的风压荷重W的短期复合荷重。
②本计算最大风速设定为：32m/s。
③对于平铺在屋面上的系统,只需计算从支架前面吹来（顺风）的风压引起的材料的弯曲强度和弯曲量，确认强度。
（2）结构材料：主横梁：20a#工字钢，玻璃钢防腐。
A1=35.578cm2;q1=27.929kg/m；Ix1=2370cm4；人字梁:100*100*5方管，玻璃钢防腐；A2=18.356cm2;q2=14.409kg/m；Ix2=271.071cm4；σb=160Mpa；E=206N/mm2 ;支撑：6#角钢，玻璃钢防腐；檩条、平板瓦：玻璃钢密度：2*103kg/m33．假定荷重：①单品主横梁固定荷重G（按设计图纸，单池）a：主横梁采用20#工字钢，17根；L=22.5，计算长度L’=19.5m 单品计算长度重量：G1=27.929*19.5=544.6kg →5446N;b：人字梁:100*100*5方管，17根；计算长度L2=10m单品计算长度重量：G2=14.409*10*2=288.18kg →2882N;c：支撑100*100*6玻璃钢方管，17根；单根重量：G3=0.4*1.11*6*2=5.3kg →52N;d：(1)檩条60*80*6玻璃钢方管，11*2根；重量：G4=0.28*32.5*6*2=109kg →1068N;22*1068＝23496N(2)平板瓦，玻璃钢板，厚3mm；面积：A’=11.3*32.5*2=734.5m2重量：G5=734.5*3*2=4406.4kg →44064N;按单池设计图纸，共17品主横梁，所以单品主横梁总固定荷载重量:G’=G1＋G2＋G3＋(G4+g5)/16=5446+2882+52+(23496+44064)/16=12603N;单品主横梁承压面积A1=A’/16=734.5/16=45.9 m2，跨度L=19.5m自重：q1=0.275KN/m2，单品主横梁起主要支撑作用，其人字梁高度1.6m，可等效为底梁采用20a#工字钢，上梁:100*100*5方管的平行桁架，高度等效为1.6/2=0.8m。
支架受力计算书
福成锅炉房改造支架受力计算书管道计算参数：D720×10:管道总重q=640kg/m（管道重175.1kg/m，管内水重385 kg/m，保温重80kg/m）；D630×10:管道总重q=483.88kg/m（管道重152.89kg/m，管内水重292kg/m，保温重39kg/m）；D529×9:管道总重q=353.91kg/m（管道重115.42kg/m，管内水重205.1kg/m，保温重33.50kg/m）；D478×9:管道总重q=301.16kg/m（管道重104.1kg/m，管内水重166.5kg/m，保温重30.75kg/m）；D426×9:管道总重q=246.63kg/m（管道重92.55kg/m，管内水重130.7kg/m，保温重23.38kg/m）；D325×8:管道总重q=156.16kg/m（管道重62.54kg/m，管内水重74.99kg/m，保温重18.63kg/m）；1kgf=9.8N；聚四氟乙烯板滑动摩擦系数μ=0.1。
一、滑动支架室内：1. HN-1主管一根：D720×10，7m；支管D325×8，4m（锅炉分支）+2.5m（旁通）=6.5m。
垂直荷重：P=(q1×l1+q2×l2)×K×9.8=(640×7+156.16×6.5) ×1.5×9.8=80777N水平摩擦力：F=μP=0.1×80777=8078N2. HN-2主管一根：D720×10，12m；支管D325×8，4m。
垂直荷重：P=(q1×l1+q2×l2)×K×9.8=(640×12+156.16×4) ×1.5×9.8=122078N水平摩擦力：F=μP=0.1×122078=12208N3. HN-3主管一根：D720×10，11m；支管325×8，5.35m（锅炉分支）+2.5m（旁通）=7.85m。
支架荷载计算过程
支架荷载计算过程1.找到设计规范：首先，需要找到适用的设计规范，例如国家或地区的建筑设计规范、土木工程设计规范等。
这些规范通常包含了关于荷载计算的方法和要求。
2.确定荷载类型：根据具体的工程项目，确定作用在支架上的不同荷载类型。
常见的荷载类型包括：自重荷载、活荷载、风荷载、地震荷载、雪荷载等。
每一种荷载类型都有着不同的计算方法和计算规定。
3.计算荷载大小：根据所选用的设计规范，按照规范中的计算方法计算每一种荷载类型的荷载大小。
这些计算方法通常是通过实验和统计数据得出的，可以计算出不同荷载类型在不同条件下的作用大小。
4.确定荷载组合：根据所选用的设计规范，确定荷载的组合方式。
设计规范通常会规定不同荷载类型之间的组合比例，并提供了相应的计算方法。
通过合适的组合比例，可以得出整个工程项目所受的最不利荷载组合。
5.计算支撑反力：根据所选用的荷载组合，计算支架所受的最大荷载组合。
这个过程通常需要进行静力平衡和力学分析，以确定支撑反力的大小和方向。
6.验证支架的安全性和稳定性：根据计算得出的最大支撑反力，验证支架的安全性和稳定性。
这个过程通常需要比较支架受力部位的抗弯、抗剪、抗压等能力与所受最大荷载的大小，以确保支架不会发生破坏或失稳。
7.调整设计方案：如果计算结果表明支架不满足安全性和稳定性要求，需要对设计方案进行调整。
可能的调整包括增加支撑材料的尺寸或数量、改变支座类型、调整支架的位置或形状等。
8.绘制和呈现计算结果：最后，将计算得出的荷载大小、支撑反力和支架的安全性及稳定性结果绘制成图纸或报告的形式。
这些图纸或报告可以作为设计验收和记录，以便后续的施工和维护工作。
总结起来，支架荷载计算是一个复杂而细致的过程，需要考虑多种荷载类型、不同荷载组合和支架的安全性和稳定性等问题。
只有经过科学的计算和分析，才能确保工程结构的安全和可靠性。
支架载荷简单计算过程概述

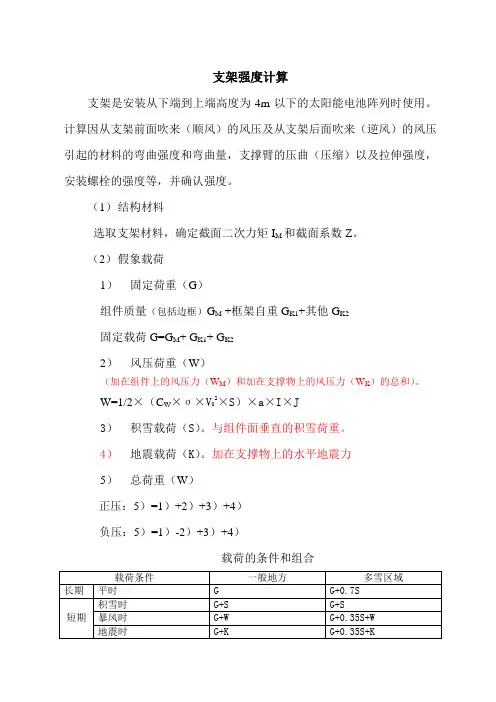

支架强度计算支架是安装从下端到上端高度为4m以下的太阳能电池阵列时使用。
计算因从支架前面吹来（顺风）的风压及从支架后面吹来（逆风）的风压引起的材料的弯曲强度和弯曲量，支撑臂的压曲（压缩）以及拉伸强度，安装螺栓的强度等，并确认强度。
（1）结构材料选取支架材料，确定截面二次力矩I M和截面系数Z。
（2）假象载荷1）固定荷重（G）组件质量（包括边框）G M +框架自重G K1+其他G K2固定载荷G=G M+ G K1+ G K22）风压荷重（W）（加在组件上的风压力（W M）和加在支撑物上的风压力（W K）的总和）。
W=1/2×（C W×σ×V02×S）×a×I×J3）积雪载荷（S）。
与组件面垂直的积雪荷重。
4）地震载荷（K）。
加在支撑物上的水平地震力5）总荷重（W）正压：5）=1）+2）+3）+4）负压：5）=1）-2）+3）+4）载荷的条件和组合（3）悬空横梁模型（4）A-B间的弯曲应力顺风时A-B点上发生的弯曲力矩：M1=WL2/8应力σ1=M1/Z （5）A-B间的弯曲（6）B-C间的弯曲应力和弯曲形变（7）C-D间的弯曲应力和弯曲形变（8）支撑臂的压曲（9）支撑臂的拉伸强度（10）安装螺栓的强度基础稳定性计算1、风压载荷的计算2、作用于基础的反作用力的计算3、基础稳定性计算当受到强风时，对于构造物基础要考虑以下问题：①受横向风的影响，基础滑动或者跌倒②地基下沉（垂直力超过垂直支撑力）③基础本身被破坏④吹进电池板背面的风使构造物浮起⑤吹过电池板下侧的风产生旋涡，引起气压变化，使电池板向地面吸引对于③～⑤须采用流体解析等方法才能详细研究。
研究风向只考虑危险侧的逆风状态以下所示为各种稳定条件：a．对滑动的稳定平时：安全率F s≥1.5；地震及暴风时：安全率F s≥1.2b．对跌倒的稳定平时：合力作用位置在底盘的中央1/3以内时地震及暴风时：合力作用位置在底盘的中央2/3以内时c．对垂直支撑力的稳定平时：安全率F s≥3；地震及暴风时：安全率F s≥2附件1：△风荷载计算△（1）设计时的风压载荷W=C w×q×A w（作用于阵列的风压载荷公式）式中W——风压荷重C w——风力系数q ——设计用速度压（N/m2）A w——受风面积（m2）（2）设计时的速度压q=q0×a×I×J式中q——设计时的速度压（N/m2）q0——基准速度压（N/m2）a——高度补偿系数I——用途系数J——环境系数1）基准速度压。
三角支架承重计算
三角支架承重计算（原创实用版）目录1.三角支架的概念和结构2.三角支架的承重计算方法3.三角支架的材料选择4.影响三角支架承重的因素5.结论正文一、三角支架的概念和结构三角支架，顾名思义，是由三个支撑构件组成的支架结构，通常由一个三角形的底座和三个支撑杆组成。
三角支架因其稳定性好、结构简单、承载力强等特点，在日常生活和工程领域中有着广泛的应用。
二、三角支架的承重计算方法在实际应用中，我们需要对三角支架的承重能力进行计算，以确保其能够安全承载所需的重量。
三角支架的承重计算主要包括以下两个方面：1.三角支架的弯曲承载力计算弯曲承载力是指三角支架在承受弯曲负荷时的承载能力。
计算公式如下：p = F * L^2 / (5 * h^3)其中，p 为三角支架的弯曲承载力（单位：牛顿，n）；F 为三角支架材料的抗拉强度（单位：帕斯卡，pa）；b 和 h 分别为三角支架的底边和高度（单位：米，m）；L 为三角支架的跨度（单位：米，m）。
2.三角支架的压缩承载力计算压缩承载力是指三角支架在承受压缩负荷时的承载能力。
计算公式如下：p = a * F其中，p 为三角支架的压缩承载力（单位：牛顿，n）；a 为三角支架的材料弹性模量（单位：帕斯卡，pa）；F 为三角支架的材料抗压强度（单位：帕斯卡，pa）。
三、三角支架的材料选择在实际应用中，三角支架的材料选择对其承重能力具有重要影响。
一般来说，三角形支架的材料应该具有较高的强度、刚度和耐磨性。
常见的材料包括钢、铝、不锈钢等。
四、影响三角支架承重的因素除了材料性能外，三角支架的承重能力还受到其他因素的影响，如支架的结构设计、载荷类型、使用环境等。
因此，在进行三角支架承重计算时，需要综合考虑这些因素。
五、结论总之，三角支架作为一种常见的支架结构，在工程实践中具有广泛的应用。
对三角支架的承重能力进行计算，可以确保其在实际应用中具有足够的安全性能。
24号桥抱箍支架计算(终版) 8.25
7500mm
280KN 摩擦系数μ
0.35抱箍厚度t 16mm 抱箍高度h 500弹性模量E 206000MPa 弯曲应力[σ]215盖梁全长l 14720mm 盖梁宽度b
2000
1209.8191.36总荷载计算
1719.664429.916
88.200
4.874
0.008
175.000
采用厚度16mm，高度50cm的抱箍
抱箍纵断面A=t×h=抱箍强度 n=F V ×n/A=采用厚度16mm，高度50cm的抱箍,满足要求。
单个螺栓摩擦力N l =0.9×F v ×μ=
螺栓数量 n=F/N l =采用6个8.8级M30高强螺栓，满足要求。
3、抱箍强度计算
G 2=(2.5+4)*2*14.72=G=1.2×G 1+1.4×G 2=
支架共计4个牛腿，单支牛腿承受竖向压力F=G/4=
2、高强螺栓数量计算二、抱箍计算1、荷载计算恒荷载计算
小计：G1=2.5×2×14.72+26×43.7=
活荷载计算
抱箍计算参数为：
8.8级M30高强螺栓受剪承载力F V 24号桥抱箍支架计算 BG005
适用范围：抱箍式支架
一、计算参数
中跨l a
悬臂段l b
3610mm
mm MPa mm
KN KN KN KN KN
=
5
个
m 2
MPa≤[σ]=
215MPa
G005
臂段l b。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
支架竖向承载力计算：
按每平方米计算承载力，
中板恒载标准值:f=2.5*0.4*1*1*10=10KN ；
活荷载标准值N Q = (2.5+2 )*1*1=4.5KN ；
则：均布荷载标准值为：
P1=1.2*10+1.4*4.5＝18.3KN ；
根据脚手架设计方案，每平方米由2根立杆支撑，单根承载力标准值为100.3KN ，故：P1=18.3/2=9.15KN<489.3*205=100.3KN 。
满足要求。
或根据中板总重量（按长20m 计算）与该节立杆总数做除法，
中板恒载标准值:f=2.5*0.4*10*20*19.6=3920KN ；
活荷载标准值NQ = (2.5+2 )*20*19.6=1764KN ；
则：均布荷载标准值为：
P1=1.2*3920+1.4*1764＝7173KN ；
得P1＝7173KN<100.3*506=50750KN 。
满足要求。
支架整体稳定性计算：
根据公式： []
N f A
σϕ≤＝
式中：
N －立杆的轴向力设计值，本工程取15.8kN ；
－轴心受压构件的稳定系数，由长细比λ决定，本工程λ＝136，故＝0.367； λ－长细比，λ＝l 0 /i ＝2.15/1.58*100＝136；
l 0－计算长度，l 0＝kμh ＝1.155*1.5*1.2＝2.15m ；
k－计算长度附加系数，取 1.155；μ－单杆计算长度系数 1.55；h－立杆步距0.75m。
i－截面回转半径，本工程取1.58cm；
A－立杆的截面面积，4.89cm2；
f－钢材的抗压强度设计值，205N/mm2。
σ＝15.8/（0.367*4.89）＝88.04N/mm2<[f]=205N/mm。
满足要求.
支架水平力计算
支架即作为竖向承力支架，也作为侧墙内撑支架，因此需计算支架水平支撑力，即侧墙施工时产生的侧压力。
混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。
侧压力达到最大值的浇筑高度称为混凝土的有效压头。
通过理论和实践，可按下列二式计算，并取其最小值：
F=0.22γc t0β1β2V1/2
F= γc*H
式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2）
γc------混凝土的重力密度（kN/m3）取26 kN/m3
t0------新浇混凝土的初凝时间（h）,可按实测确定。
当缺乏实验资料时，可采用t=200/(T+15)计算；t=200/(25+15)=5
T------混凝土的温度（°）取25°
V------混凝土的浇灌速度（m/h）;取2m/h
H------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m）;取5.0m β1------外加剂影响修正系数，不掺外加剂时取1.0；
β2------混凝土塌落度影响系数，当塌落度小于30mm时，取0.85；50—
90mm时，取1.0；110—150mm时，取1.15。
则：
F＝0.22*25*5*1*1.15*21/2
＝44.7kN
F=25*5＝125kN
两者中取小值：即F＝44.7kN
施工荷载取4kN/m2，并考虑安全分项系数1.2和1.4，则计算侧压力：
F＝1.2*44.7+1.4*4＝59.24kN/m2。
（1）荷载计算
单根管钢承受荷载为：N=59.24×0.9×0.75=39.987KN；
（2）强度检算
A立杆长细比：
立杆计算长度L0 = ku2h=1.155*0.75=0.866
；根据《建筑施工扣件钢管脚手架安全技术规范》附录A查得折减系数φ=0.837
b立杆承载力：[N]= φAƒ=0.837*450*205=72.75KN
[N]>N （可行）
c立杆稳定性检算：
支架受压稳定。
验算横向水平杆抗弯强度及挠度
1) 抗弯强度验算
施工均布荷载标准值42m KN
脚手板均布荷载标准值0.32m KN
横向水平杆间距 S=0.9M
钢管外径壁厚 φ48⨯3.5MM
作用横向水平杆线荷载标准值 q k =（4.0+0.3）⨯0.75=3.2252m KN 作用横向水平杆线荷载设计值
q k =1.4⨯4.0⨯0.75+1.2⨯0.3⨯0.75=4.47
2m KN 最大弯矩： Mmax=m KN l a ql b ⋅=-⨯=-03576.])9
.03.0(1[89.047.4])(1[82222212 钢管截面抵抗矩，查附表，BW=5.08CM3
Q235钢抗弯强度设计值，查附表5.1.6 f=205N/mm2 抗弯强度：236
max /20539.7010
08.5103576.0mm N W M 〈=⨯⨯==σ 满足要求。
变形验算
钢材弹性模量：查表5.1.6 E=2.06⨯105 N/mm2 钢管惯性矩：查附表B 表B I =12.19cm4 容许挠度：查表5.1.8 [V]=
mm l 6150900150== 挠度mm mm EI l q V b k 752.11019.121006.238490047.453845454
4〈=⨯⨯⨯⨯⨯⨯== 满足要求。
