图书管理系统流程图-数据库字段-数据字典
数据库DB-案例-图书管理
二、系统设计
1.系统体系结构设计 2.数据库访问接口设计 3.系统模块设计：(1)功能模块设计 4.数据库结构设计：(1)概念模型 (2)各模块IPO图 (2)逻辑模型
(3)表属性定义
(4)表物理结构定义
6.试运行
5.数据库实施、分模块程序编码、测试、集成
一、用户需求分析
1. 系统业务
图书管理：新书编目、建卡、分类上架
图书记录维护
图书馆内部 管理
图书记录窗口
读者记录维护
图书馆内部 管理
执行完后返回图 书馆内部管理
相关读者记录 和条件
读者记录窗口
用户及密码维 护
图书馆内部 管理
执行完后返回图 书馆内部管理
相关用户及密 码
更改密码界面
二、系统设计
3. 系统功能设计
（2）各模块的IPO图
续表4 图书馆管理系统功能模块IPO图的主要参数
P2.3
还书处理
借书记录 用户身份 用户记录 管理员
P3
安全管理
二、系统设计
1.系统体系结构
服务器工作要求 O.S. windows 2003 DBMS SQL Server 2003 DBAS 开发平台：VC++ 客户机工作要求 O.S. windows XP
客户机 1 客户机 2 ...... 客户机 n 数据库 网络服务器 数据库服务器
D3
50000条
1000次/天
D4
安全管理 用户+密码+级别
1000条
100次/天
一、用户需求分析
3. 系统数据字典
（3）描述处理过程
表3 主要处理过程定义
过程编号
P1.1 P1.2 P2.1 P2.2
图书管理系统数据流程图及数据字典
6、你所在的学校将开发图书管理信息系统，请对该系统进行分析：(1)画出数据流图。
“图书馆管理信息系统”的顶层数据流图“图书馆管理信息系统”l层数据流图加工2“图书管理”的数据流图加工3“读者管理”数据流图加工4“借阅管理”数据流图(2)编写数据字典。
参考答案：1）数据流条目数据流名称：图书录入信息简述：图书采编信息数据流来源：图书购买后，由图书馆管理人员编码整理后，输入计算机数据流去向：加工2.1图书信息管理，该加工将录入的数据存入数据库(图书信息表)数据项组成：图书ID+图书类别+书名+作者+译者+出版社+单价+出版日期+购买数量数据流量： 0本/天高峰流量：500本/天数据流名称：图书查询信息简述：图书查询信息数据流来源：读者数据流去向：加工2.1，图书信息管理数据项组成：图书编码|书名|作者|出版社数据流量：2000次/天高峰流量：4000次/天数据流名称：查询情况简述：返回给读者的查询结果数据流来源：加工2.1图书信息管理数据流去向：读者数据项组成：查无此书|符合条件的图书数量+{图书馆藏号+图书类别+书名+作者+出版社+出版日期+在库册数}数据流量：2000次/天高峰流量：4000次/天数据流名称：读者录入信息简述：读者信息数据流来源：图书管理员数据流去向：加工3.2读者信息管理，该加工将录入的数据存入数据库(读者信息表)数据项组成：读者ID+读者编号+读者姓名+读者性别+出生日期+办证日期+读者状态+已借书数+证件名称+证件号码+读者单位+读者部门+联系电话+联系地址+电子邮件+备注数据流量： 0人次/天高峰流量：500人次/天2）加工条目加工名：读者信息管理处理逻辑编号：3.2处理逻辑：接收读者信息的录入，并检查有无错误，如果没有错误，将数据存入读者信息表激发条件：接收到读者信息时输入：读者录入信息输出：读者信息加工名：还书管理编号：4.2处理逻辑：在借阅信息表查找应还日期IF 当日期日期超过应还日期或图书丢失 THEN 发“罚款信息”ELSE 将还书信息存入还书信息表激发条件：接收到读者借书证时输入：还书信息输出：罚款信息3)数据存储条目数据存储编号：D1数据存储名称：读者信息表简述：存储读者详细信息组成：读者ID+读者编号+读者姓名+读者性别+出生日期+办证日期+读者状态+已借书数+证件名称+证件号码+读者单位+读者部门+联系电话+联系地址+电子邮件+备注关键字：读者ID组织方式：索引文件，以读者ID为关键字相关连的处理：加工3.2、加工4.1、加工4.2数据存储编号：D2数据存储名称：图书信息表简述：存储图书详细信息组成：图书编号+图书名称+标准ISBN+类别编号+类别名称+书架位置+作者+译者+出版社名+出版地点+图书页数+图书价格+现存量+库存总量+借阅次数+是否注销+入库日期+出版日期+内容简介+备注关键字：图书编号组织方式：索引文件，以图书编号为关键字相关连的处理：加工2.1、加工4.1数据存储编号：D3数据存储名称：借阅信息表简述：存储借书情况的详细信息组成：图书编号+图书名称+读者编号+读者姓名+借阅数量+借阅日期+应还日期+续借次数关键字：无组织方式：普通文件相关连的处理：加工4.1、加工4.24)数据项条目数据项名称：读者编号别名：证号简述：给每个读者的一个唯一的、做标识用的号码组成：单位代码+流水号码类型：字符串长度：6位取值范围：000000..999999数据项名称：办证日期简述：给读者签发借书证的日期组成：年+月类型：字符串长度：6位取值范围：有意义的年、月值数据项名称：读者类别简述：读者在图书流通管理中的身份和借出权限的类型组成：[教师|行政人员|学生]类型：1个字符长度：1位取值范围：[0|1|2]。
高校图书馆管理系统(数据库)

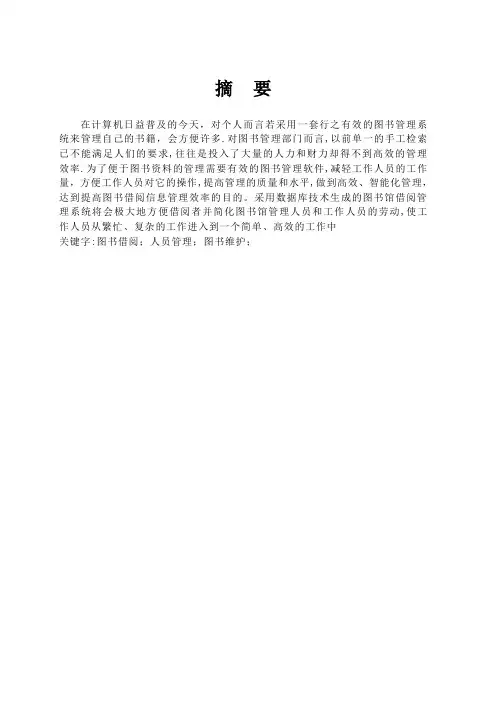

摘要在计算机日益普及的今天，对个人而言若采用一套行之有效的图书管理系统来管理自己的书籍，会方便许多.对图书管理部门而言,以前单一的手工检索已不能满足人们的要求,往往是投入了大量的人力和财力却得不到高效的管理效率.为了便于图书资料的管理需要有效的图书管理软件,减轻工作人员的工作量，方便工作人员对它的操作,提高管理的质量和水平,做到高效、智能化管理，达到提高图书借阅信息管理效率的目的。
采用数据库技术生成的图书馆借阅管理系统将会极大地方便借阅者并简化图书馆管理人员和工作人员的劳动,使工作人员从繁忙、复杂的工作进入到一个简单、高效的工作中关键字:图书借阅；人员管理；图书维护；目录1．引言 (1)2。
需求分析阶段 (2)2.1 引言 (2)2.2 需求分析阶段的目标与任务 (2)2。
2.1处理对象 (2)2。
2.2处理功能及要求 (3)2.2。
3。
安全性和完整性要求 (3)2.3 需求分析阶段成果 (3)2.3。
1 体会与收获 (3)2。
3.4 图书管理系统数据字典 (4)3 概念设计阶段 (7)3。
1 引言 (7)3。
2 任务与目标 (7)3.3 阶段结果 (8)4．逻辑设计阶段 (9)4.1逻辑设计的任务和目标 (9)4.2数据组织 (10)4.2.1将E-R图转换为关系模型 (10)4.2。
2模型优化 (11)4。
2.3数据库模式定义 (11)5．物理设计阶段 (14)6．数据库实施阶段 (14)6.1建立数据库、数据表、视图、索引 (14)6.1.1 建立数据库 (14)6。
1。
2 建立数据表 (14)6。
1。
3 建立视图 (16)6.1.4 建立索引 (17)6.2 应用举例 (17)7．结束语 (22)参考文献 (23)1．引言随着社会信息量的与日俱增，职场竞争的日趋激烈，越来越多的人更关注知识的积累、能力的培养。
作为信息存储的主要媒体之一图书,数量、规模比以往任何时候都大的多，不论个人还是图书管理部门都需要使用方便而有效的方式来管理自己的书籍。
图书管理系统数据流程图
图书管理系统数据流程图1.1 系统分析1.1.1 图书馆管理信息系统的基本任务该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该图书馆管理信息系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问读图书馆管理信息系统。
1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。
图书馆系统的组织结构如图 1 － 1 所示。
图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3 系统业务流程分析系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图 1 － 2 所示。
图书馆管理系统数据字典
图书馆管理系统数据字典1. 用户表（User）字段：- 用户ID（UserID）：惟一标识用户的ID，数据类型为整数。
- 用户名（Username）：用户的登录名，数据类型为字符串。
- 密码（Password）：用户的登录密码，数据类型为字符串。
- 姓名（Name）：用户的真实姓名，数据类型为字符串。
- 电话号码（PhoneNumber）：用户的联系电话，数据类型为字符串。
- 邮箱（Email）：用户的电子邮箱地址，数据类型为字符串。
2. 图书表（Book）字段：- 图书ID（BookID）：惟一标识图书的ID，数据类型为整数。
- 图书名称（BookName）：图书的名称，数据类型为字符串。
- 作者（Author）：图书的作者，数据类型为字符串。
- 出版社（Publisher）：图书的出版社，数据类型为字符串。
- 出版日期（PublicationDate）：图书的出版日期，数据类型为日期。
- ISBN（ISBN）：图书的国际标准书号，数据类型为字符串。
- 图书分类（Category）：图书的分类，数据类型为字符串。
- 图书位置（Location）：图书在图书馆的位置，数据类型为字符串。
- 是否借出（IsBorrowed）：标识图书是否被借出，数据类型为布尔值。
3. 借阅记录表（BorrowRecord）字段：- 记录ID（RecordID）：惟一标识借阅记录的ID，数据类型为整数。
- 用户ID（UserID）：借阅图书的用户ID，数据类型为整数。
- 图书ID（BookID）：被借阅的图书ID，数据类型为整数。
- 借阅日期（BorrowDate）：借阅图书的日期，数据类型为日期。
- 归还日期（ReturnDate）：估计归还图书的日期，数据类型为日期。
- 实际归还日期（ActualReturnDate）：实际归还图书的日期，数据类型为日期。
- 是否归还（IsReturned）：标识图书是否已归还，数据类型为布尔值。
图书管理系统数据模型ER图
书籍类别信息实体 E-R 图
书籍信息实体 E-R 图
借阅信息实体E-R图
总的ER图：
(二)建立功能模型
建立系统的功能模型（数据流图），定义软件应完成的功能。图书管理系统需要实现的功能主要有四大块：“日常工作管理”、“基本资料维护”、“查询”、和“系统管理”模块。其中日常工作管理和基本资料维护是整个系统的核心。
三、实验原理及步骤要求：
需求分析是对问题进一步发现、求精、建模、规格说明和复审的过程。用户需求可分成两类：功能性需求：定义系统做什么；非功能性需求：定义系统工作时的特性。用户需求的内容包括：功能、性能、环境、界面、用户因素、文档、数据、资源、安全保密、软件成本消耗与开发进度、质量保证等各个方面。根据系统分析，图书管理系统的要求如下：
管理员信息实体er图家庭住址家庭住址联系电话管理员性别管理员类别管理员姓名学历出生日期身份证号管理员号入馆时间备注读者信息实体er图家庭住址联系电话家庭住址联系电话读者性别读者姓名学历身份证号读者编号备注工作单位办证日期失效日期可借书总数已借书数借阅卡类别编号借阅卡类别名称书籍类别信息实体er图书籍类别书籍类别书籍类别名称书籍类别编号书籍信息实体er图出版日期出版日期书籍单价书籍数量书籍类别出版社名称学历书籍名称类别名称书籍编号书籍作者备注原库存借阅信息实体er图借出日期借出日期书籍类别借阅信息书籍编号读者姓名库存量作者书籍名称读者证号备注类别名称书籍作者应还日期可借书总数已借书数罚款金额可借书总数还回日期总的er图
1．“日常工作”模块：
（1）借书处理：主要功能是记录借阅证编号和图书编号，进行借书过程。在数据库中插入一条借书记录，该记录包括读者ID、图书ID、借出日期、还书期限、操作员姓名。
（2）还书处理：主要功能是输入借阅证编号、图书ID，在借阅登记表中找到相应的记录，将该记录的相应数据插入到还书记录中，同时将借书记录删除，并保存在借阅历史记录表中。
图书管理系统
一：数据字典
名称
类型
定义
描述
位置用户Char源自用户=读者+图书管理员
图书管理系统的用户
主页面
读者
Char
读者=学号+姓名+专业+性别+备注+借阅信息
借阅图书的学生或老师
用户
性别
Char
性别=2{男|女}2
用于定义读者的性别
读者
学号
Double
学号=11{数字}11
用于唯一描述学生与老师信息的关键域
读者
姓名
Char
姓名=4{字符}8
用户的姓名
读者，图书管理员
借阅信息
Char
借阅信息=图书名称+图书编号+借阅时间+到期时间+备注
显示读者的借阅情况
读者
专业
Char
专业=10{字符}10
读者所属系别
读者
图书管理员
Char
图书管理员=管理员姓名+编号+密码
对系统进行综合管理的一类人，有权限修改图书信息
图书管理
还书管理
Char
还书管理=图书名称+图书编号+价格+出版社+出版时间+版次
对所还图书的的相关信息在系统中进行更新纪录
图书管理
查询图书信息
Char
查阅=图书名称+作者+出版社+出版时间+版次
用户根据自己的需求对自己想要的图书的查询
图书管理
已借图书信息
Char
已借图书信息=已借书名+图书编号+超时提醒+借书时间
图书馆管理系统数据流程图及数据字典
图书馆管理系统数据流程图及数据字典一．图书采编系统流程图数据流编号：D01数据流名称：图书采编信息简述：图书采编信息数据流来源:图书购买后，由图书馆采编人员整理后，输入计算机数据流去向:采编管理模块。
图书采编信息将采编数据存入数据库（图书表）数据流组成：图书编码,图书类别,书名,作者，出版社,出版日期，单价，购买数量数据流量：300本/日高峰流量：800本/日二．图书管理系统零层数据流程图三．图书借阅系统数据流程图数据流编号：D02数据流名称:借书借阅简述：借书证数据流来源：用户将借书证交给借书员,借书员经过审查后将相关信息输入计算机数据流去向：P2_11检查读者身份数据流组成:借阅日期+书名+读者账号+读者姓名+借阅数量等数据流量:800个/日高峰流量：3000个/日数据流编号：D03数据流名称：填写借阅记录简述:填入借阅表的记录数据流来源：P2_13检查合格的借阅图书信息录入到借阅库中数据流去向：借阅库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D04数据流名称:借阅修改在库简述:修改的借阅记录数据流来源：P2_13将借阅的图书的记录录入到图书库数据流去向：图书库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D15数据流名称:还书记录简述：所还图书进行入库记录数据流来源:图书馆管理板块数据流去向:图书馆归还处理模块数据流组成：图书编号+图书名+借阅证号等数据流编号:D16数据流名称：填写归还记录简述:管理员填写归还图书馆的图书记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成:图书编号+图书名+管理员编号+日期等数据流编号：D17数据流名称:归还修改在库数量简述：图书归还后该书在读者库的记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等四．图书维护系统数据流程图数据流编号：D18数据流名称：图书维护需求简述：对目前读者库图书进行维护数据流来源:图书管理模块数据流去向：图书维护模块数据流组成：管理员编号+图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号：D19数据流名称:库存图书统计简述:对目前读者库内存书进行统计数据流来源:图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号： D20数据流名称: 借阅情况统计简述：对目前外借的、不在读者库的图书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+借阅证号等数据流编号:D21数据流名称：读者情况统计简述:对借阅者进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成:借阅证号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+金额+借阅期限等五．图书馆查询系统流程图数据流编号:D05数据流名称：图书检索要求简述：读者要求求得图书检索信息数据流来源：读者输入的检索要求数据流去向：图书库以及检索处理系统数据流组成：图书名+图书编号等数据流编号：D06数据流名称：图书检索结果简述：读者经过在检索系统终端输入检索信息后由检索系统返回的结果数据流来源：检索系统数据流去向:读者数据流组成：图书名+图书编号+图书索引号+图书所在的书架编号等六．读者管理系统数据流程图数据流编号：D22数据流名称：读者登陆信息简述：图书管理员对读者登陆信息进行检查数据流来源：图书管理模块数据流去向：检查读者登陆模块数据流组成：管理员编号+借阅证号等数据流编号:D23数据流名称:读者信息简述：图书管理员对读者登陆信息进行记录数据流来源：检查读者登陆模块数据流去向:读者表数据流组成:借阅证号等数据流编号:D24数据流名称:读者查询简述:借阅管理员输入的读者登录信息数据流来源：借阅管理员数据流去向：读者登录检查系统数据流组成：读者姓名+读者编号等数据流编号：D25数据流名称：读者查询结果简述：登录系统在检查读者输入的读者信息后返回个借阅管理员的结果数据流来源：登录系统数据流去向:借阅管理员数据流组成：读者姓名+编号等七．电子读物系统数据流程图数据流编号：D13数据流名称:电子读物查询要求简述：读者需要查询的图书信息数据流来源：读者数据流去向:电子读物处理模块数据流组成：图书编号+图书名+出版社等数据流编号:D14数据流名称：电子读物查询结果简述：电子读物处理模块对读者输入的反馈数据流来源:电子读物处理模块数据流去向:读者数据流组成：图书内容+图书所在网站超连接等八．图书馆管理系统数据流程图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网上购书电子商务系统——
软件产品开发要求及需求模型
计02 001482 王郭明
001485 孔伟桐 001500 郭 杰
一、 数据流图：
1． 网上购书电子商务系统数据流程图（第一层）
DBMS1.1暂存订单
DBMS1.2书籍库存
DBMS1.3采购订单
DBMS1.4销售历史DBMS1.6应付款明细帐DBMS1.5应收款明细帐DBMS1.7总帐
数据流图说明：
1．1 E ：外部项
1．2 P：处理逻辑
1．3 F：数据流
共有FBMS1.1～FBMS1.10这10个数据流，分别描述如下：（1）数据流名称：FBMS1.1
数据流说明：用户登入
（2）数据流名称：FBMS1.2
数据流说明：密码修改
（3）数据流名称：FBMS1.3
数据流说明：顾客的订单
（4）数据流名称：FBMS1.4
数据流说明：送货人给顾客的发货票
（5）数据流名称：FBMS1.5
（6）数据流名称：FBMS1.6
（7）数据流名称：FBMS1.7
（8）数据流名称：FBMS1.8
（9）数据流名称：FBMS1.9
（10）数据流名称：FBMS1.10
数据流说明：书籍供应厂商的收据
1．4 D：数据存储
描述如下：
（1）数据存储代号：DBMS1.1
数据存储名称：暂存订单
（2）数据存储代号：DBMS1.2
数据存储名称：商品库存
（3）数据存储代号：DBMS1.3
数据存储名称：向厂商采购订单
（4）数据存储代号：DBMS1.4
（5）数据存储代号：DBMS1.5
数据存储名称：帐目
2． 网上购书电子商务系统数据流程图（第二层）
应收款明细帐DBMS1.5总帐DBMS1.6应付款明细帐DBMS1.7
暂存订单DBMS1.1
采购订单DBMS1.3
数据流图说明：
2．1 E
：外部项 无
2．2 P ：处理逻辑
2．3 D ：数据存储 同第一层
2．4 F ：数据流
第二层的数据流共有FBMS2.1～FBMS2.6这6个数据流，分别描述如下：（1）数据流名称：FBMS2.1
数据流说明：收款单
（2）数据流名称：FBMS2.2
数据流说明：订货通知
（3）数据流名称：FBMS2.3
数据流说明：到货通知
（4）数据流名称：FBMS2.4
数据流说明：付款单
3．网上购书电子商务系统数据流程图（第三层）
3．1销售细化
书籍库存
3．2 采购细化
暂存订单待订书籍供应厂商名册
3．3 财务细化
应收款明细帐
二、实体关系模型（E－R图）
三、状态图、顺序图1．状态图：
2．顺序图（Sequence Diagram）
四、数据字典
数据字典是关于数据的信息的集合，对数据流程图中的各个元素做完整的定义与说明，是数据流程图的补充工具。
数据流图和数据字典共同构成系统的逻辑模型。
数据字典由下列六类元素的定义组成：
（1）数据流
（2）数据项：是“不可再分”的数据单位，是数据的最小组成单位。
（3）数据结构
（4）数据存储：数据存储是数据结构停留或保存的场所。
（5）处理逻辑
（6）外部实体
在第一层和第二层数据流图的定义之后，我们都已经详细定义了数据字典的各元素。
对于各数据项的详细符号描述，见实验二的《软件概要设计说明》中的“软件数据结构设计”。
