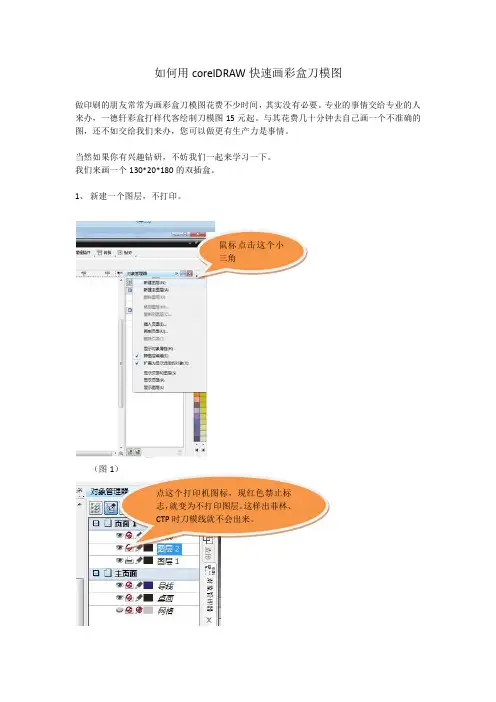

如何用corelDRAW快速画彩盒刀模图
如何用corelDRAW快速画彩盒刀模图
如何用corelDRAW快速画彩盒刀模图做印刷的朋友常常为画彩盒刀模图花费不少时间，其实没有必要。
专业的事情交给专业的人来办，一德轩彩盒打样代客绘制刀模图15元起。
与其花费几十分钟去自己画一个不准确的图，还不如交给我们来办，您可以做更有生产力是事情。
当然如果你有兴趣钻研，不妨我们一起来学习一下。
我们来画一个130*20*180的双插盒。
1、新建一个图层，不打印。
（图1鼠标点击这个小三角（图2）需要用到对象管理器、变换（图3）（图4）2、 画一个130*180的矩形。
快捷键F6，在尺寸框中输入尺寸130*180mm 。
如下图。
（图5）3、 缩放复制一个20*180的矩形注意这4个红圈圈画的地方。
（图6）（图7）4、移动。
（图8）5、选中这两个矩形，移动复制。
（图9）6、再选中左边130*180的矩形，缩放复制一个130*20的矩形；向上移动这个矩形。
（图10）（图11）7、再复制一个130*15的矩形，向上移动15mm。
（图12）8、做圆角。
（图13）A,选中上面的矩形，转曲。
（图13）B,选中矩形上方的两个要做圆角的节点。
C,从菜单选择“窗口-泊坞窗-圆角/扇形角/倒角”（图14）D，如下图提示，倒角10mm。
（图15）（图14）（图15）9、做粘位。
按照步骤3的做法，变换负责一个15mm*180mm的矩形，（图16），向左移动（图17）把键盘移动量改为10mm（图18）；选中左边的矩形转曲，然后用键盘上下键，把矩形调整为（图19）的样子。
（图16）（图17）（图18）（图19）10、细节修改，做扣位。
在这条线距离左右两边10mm的地方各添加两个节点，然后选中中间的两个节点，用键盘向下方向键移动1mm。
这一点非常重要，可以防止盒盖弹出来，是一德轩的秘诀哦。
（图20）11、做两边的耳朵。
A、依旧是用变换、复制、移动的方法得到一个小矩形，然后用造型工具做成（图21）的样子。
B、让后用复制、移动、对齐命令放到四个角（图22）C、把盖子复制、移动、对齐、镜像，（图23）盒子就大功告成了。

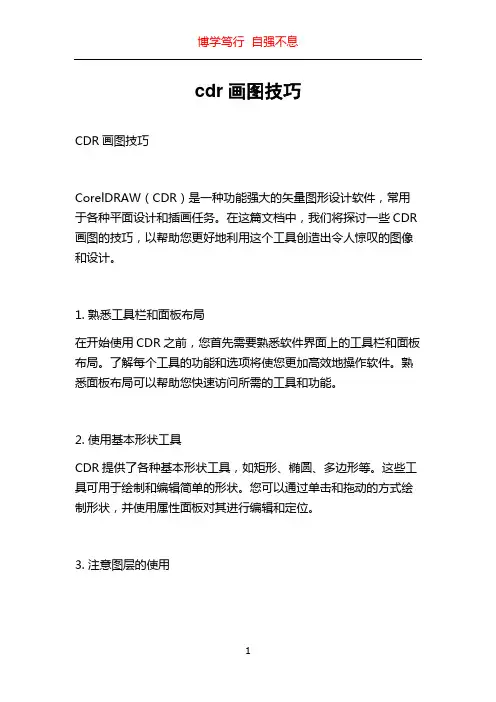

cdr画图技巧
cdr画图技巧CDR画图技巧CorelDRAW（CDR）是一种功能强大的矢量图形设计软件，常用于各种平面设计和插画任务。
在这篇文档中，我们将探讨一些CDR 画图的技巧，以帮助您更好地利用这个工具创造出令人惊叹的图像和设计。
1. 熟悉工具栏和面板布局在开始使用CDR之前，您首先需要熟悉软件界面上的工具栏和面板布局。
了解每个工具的功能和选项将使您更加高效地操作软件。
熟悉面板布局可以帮助您快速访问所需的工具和功能。
2. 使用基本形状工具CDR提供了各种基本形状工具，如矩形、椭圆、多边形等。
这些工具可用于绘制和编辑简单的形状。
您可以通过单击和拖动的方式绘制形状，并使用属性面板对其进行编辑和定位。
3. 注意图层的使用图层在CDR中起着重要的作用。
通过将不同的元素分配到不同的图层，您可以更好地组织您的图形和设计。
这样，您可以轻松地编辑和管理图形的不同部分，而无需影响其他部分。
4. 利用描边和填充效果CDR提供了丰富的描边和填充效果选项，可以帮助您添加细节和美化您的图形。
通过选择适当的颜色、线型和渐变效果，您可以使您的图形更加生动和丰富多彩。
5. 使用轮廓工具除了基本形状工具外，CDR还提供了轮廓工具，可以帮助您创建更复杂和独特的形状。
您可以根据需要调整轮廓的大小、形状和位置，并使用节点工具对轮廓进行精细调整。
6. 利用渐变和纹理效果CDR中的渐变和纹理效果可以为您的图形增添深度和层次感。
您可以通过选择不同的渐变类型和调整渐变参数来创建令人惊叹的效果。
另外，您还可以添加纹理图像或纹理填充来增加额外的视觉效果。
7. 使用图形变换工具图形变换工具可以让您对图形进行平移、旋转、缩放和倾斜。
这些工具可以帮助您调整图形的大小和位置，以获得所需的效果。
您可以手动调整图形的变换参数，也可以通过输入具体数值来进行精确调整。
8. 学习使用图形组合工具CDR中的图形组合工具可以帮助您将多个图形组合在一起，并创建新的形状。
您可以尝试使用交集、差异、排除和合并等不同的组合选项，以获得独特的效果。
CorelDRAW 排版教程
CorelDRAW 排版教程来源: 作者:发布时间:2008-7-26 14:40:43CorelDRAW是一个功能强大的综合性软件包，具有图形绘制、图像处理、网页制作、印刷排版、卡通动画等多种功能。
CorelDRAW在国内的应用最为广泛的一个地方就是应用于出版物的印刷排版的前期工作，俗称印前作业。
虽然这仅仅只是CorelDRAW的一部分功能，但因为我们在处理其他工作时，也会相应习惯性地调用其他软件，如处理图像我们会马上用起Photoshop，制作网页会用Dreamweaver，处理动画会用Flash等等；所以在这里，我将以一张小卡片为例，从图形的排版到刀模图的绘制进行简单的介绍。
拼版工作：在进行印刷排版之前，我们要先对工作对象进行一些分析，比如用什么纸张，准备上什么印刷机，采用什么工序，要不要进行什么艺术加工或什么特殊工艺等等。
为节省篇幅，这些我就将其省去。
1、打开CorelDRAW软件，系统会自动建立一个“图形1”文件。
2、从左边的工具箱中选择第五位——矩形工具，在系统指定纸张的旁边空白的地方画一矩形，大小不限。
然后在属性工具栏上将其尺寸改为125 x 185mm（成品尺寸将是对折后为120 x 175mm，见图1）3、使用挑选工具选中刚才画的矩形，按住Ctrl键用鼠标将矩形向左边拖动，待屏幕上出现一个和原矩形一样的矩形框时左键不放按下右键，即在原矩形的左边出现一个和其一样的另一个矩形。
（见图2）4、在右边的框中放入一张已经处理好的图片，左边的框中下半部分加上公司信息文字（如图3）。
形成一张卡片式样。
5、将卡片上的所有对象全部选中并按Ctrl+G键或“安排”菜单下的“群组”项。
群组各对象，使之成为一个对象。
以便于后续工程的操作。
6、选择挑选工具，在某一空白的地方画一矩形，调整尺寸为546 x 787mm（正度对开纸大小，以此表示纸张，如图4）。
7、在对开纸的框中再画一个矩形，尺寸为526 x 777mm（上下边各留了5mm的出血位，左边留15mm咬口位，右边留5mm出血位，以此表示此为印刷版芯即有效印刷区）。

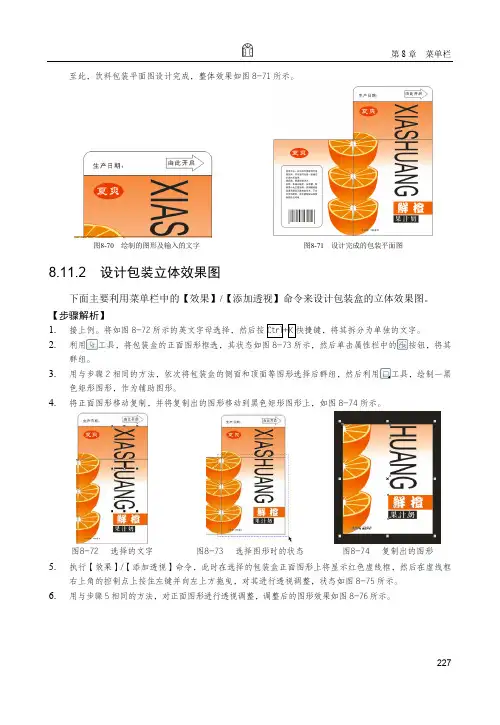

设计包装立体效果图_CorelDRAW X5中文版基础教程_[共4页]
![设计包装立体效果图_CorelDRAW X5中文版基础教程_[共4页]](https://img.taocdn.com/s3/m/18c199f3ccbff121dc36833b.png)
第8章 菜单栏
227 至此，饮料包装平面图设计完成，整体效果如图8-71
所示。
图8-70 绘制的图形及输入的文字 图8-71 设计完成的包装平面图 8.11.2 设计包装立体效果图
下面主要利用菜单栏中的【效果】/【添加透视】命令来设计包装盒的立体效果图。
【步骤解析】
1. 接上例。
将如图8-72所示的英文字母选择，然后按Ctrl+K
快捷键，将其拆分为单独的文字。
2. 利用工具，将包装盒的正面图形框选，其状态如图
8-73
所示，然后单击属性栏中的按钮，将其
群组。
3.
用与步骤2相同的方法，依次将包装盒的侧面和顶面等图形选择后群组，然后利用工具，绘制一黑
色矩形图形，作为辅助图形。
4. 将正面图形移动复制，并将复制出的图形移动到黑色矩形图形上，如图8-74所示。
图8-72 选择的文字 图8-73 选择图形时的状态 图8-74 复制出的图形 5.
执行【效果】/【添加透视】命令，此时在选择的包装盒正面图形上将显示红色虚线框，然后在虚线框右上角的控制点上按住左键并向左上方拖曳，对其进行透视调整，状态如图8-75所示。
6. 用与步骤5相同的方法，对正面图形进行透视调整，调整后的图形效果如图8-76所示。
刀模图制作
任务实施
1、在电脑上利用软件进行单个纸盒刀模图的 绘制。
2、拼版，拼出3*4的效果。
保存：在D盘新建文件夹以自己的学号姓名 命名，任务完成后上交到教师机。
小结
1、学会分析任务，找到合适的任务 实施方法。
2、学会举一反三，例如思考连续摇 翼窝进式折叠纸盒刀模图的绘制，锁 底式刀模图的绘制等等。
纸盒刀模图的绘制
视频欣赏
见过这个场景吗？
认识它吗？
模切机， 俗称啤机
认识它吗？
模切版， 俗称啤版
刀模图
刀模图是啤版制作的依据，也是我们本次课的学习任务。
情境模拟
建斌印前工作室 负责人：李老师 员工：12印刷班44名学生
任务：插入式折叠纸盒刀模图的绘制
检查工具 熟悉任务
计划与决策
小组讨论任务实施的方法，即 用coreldRAW软件绘制纸盒刀 模图的方法步骤。ຫໍສະໝຸດ 绘制纸盒刀模图的方法步骤：
1、确定纸盒的主体尺寸，即长宽高的值。 2、利用矩形工具绘制纸盒的正面和侧面。 3、绘制纸盒的粘合片。 4、绘制纸盒的防尘襟片和盒盖。 5、将单个纸盒的刀模图群组。 6、根据印刷机幅面尺寸的要求进行拼版。

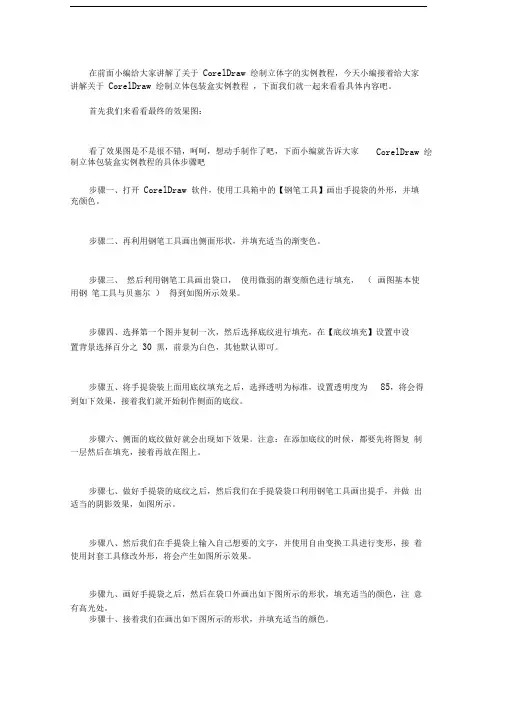

CORELDRAW绘制立体包装盒实例教程
在前面小编给大家讲解了关于CorelDraw 绘制立体字的实例教程，今天小编接着给大家讲解关于CorelDraw 绘制立体包装盒实例教程，下面我们就一起来看看具体内容吧。
首先我们来看看最终的效果图：看了效果图是不是很不错，呵呵，想动手制作了吧，下面小编就告诉大家CorelDraw 绘制立体包装盒实例教程的具体步骤吧步骤一、打开CorelDraw 软件，使用工具箱中的【钢笔工具】画出手提袋的外形，并填充颜色。
步骤二、再利用钢笔工具画出侧面形状，并填充适当的渐变色。
步骤三、然后利用钢笔工具画出袋口，使用微弱的渐变颜色进行填充，（画图基本使用钢笔工具与贝塞尔）得到如图所示效果。
步骤四、选择第一个图并复制一次，然后选择底纹进行填充，在【底纹填充】设置中设置背景选择百分之30 黑，前景为白色，其他默认即可。
步骤五、将手提袋装上面用底纹填充之后，选择透明为标准，设置透明度为85，将会得到如下效果，接着我们就开始制作侧面的底纹。
步骤六、侧面的底纹做好就会出现如下效果。
注意：在添加底纹的时候，都要先将图复制一层然后在填充，接着再放在图上。
步骤七、做好手提袋的底纹之后，然后我们在手提袋袋口利用钢笔工具画出提手，并做出适当的阴影效果，如图所示。
步骤八、然后我们在手提袋上输入自己想要的文字，并使用自由变换工具进行变形，接着使用封套工具修改外形，将会产生如图所示效果。
步骤九、画好手提袋之后，然后在袋口外画出如下图所示的形状，填充适当的颜色，注意有高光处。
步骤十、接着我们在画出如下图所示的形状，并填充适当的颜色。
步骤十一、在刚才画好的形状上画出一个长条图形，并填充颜色，这个长条图形表示两个矩形之间的连接的缝隙。
步骤十二、在制作好矩形之后，然后我们复制一下刚才的矩形，并填充一个适当的颜色，接着再对矩形使用透明工具。
步骤十三、接着在袋口左下方画出一个不规则图形，然后在复制一份，使用自由变换工具改变大小并填充70%的黑色，这是做阴影的效果。
刀模图的绘制
刀模图的绘制拼版完成并不就可以表示排版工作结束,我们还有另一件很重要的工作——刀模图的绘制。
每一份印刷品在印刷工艺完成之后，就得要将其分割成一个个的成品出来，比如上面的拼版例，在完成印刷后就得要分成八个成品卡片。
在分割时不可能用剪刀去剪，我们要另外出一张版——刀模版。
当然，在一般的印刷厂，是不用自己去做刀模的，只需要画好刀模线，然后送到刀模厂去，由刀模厂去制作刀版，然后拿回来上啤机去啤压，再剔去纸边并码放整齐就可以交客户了。
刀模线的绘制，是在印刷版的基础上完成的，实际上也就是在一个含有出血位的版面上画上实际成品的尺寸的线条上去（不用填颜色），下面我们来开始刀模线的绘制：1、我们在上面设定的卡片成品尺寸是对折后120 x 175mm，展开后就是250 x 185mm（含出血）。
2、用矩形工具画出一个矩形，尺寸为239 x 175mm，选中该矩形再选中印刷版上左上角的那个卡片，按“C”键垂直对齐，按“E”键水平对齐，该矩形即处于卡片的正中央。
将微调距离数值调为0.5mm，选中刚才画的矩形，按一下右方向箭头，使其向右移动0.5mm（因为该矩形做了减缩动作，因此如不向右移动0.5mm，就会出现两边各为5.5mm的出血，但我们的目的是要右边为5mm出血，而左边是6mm的出血）。
选择贝兹曲线工具，画一条垂直高为175mm的线，并将其垂直居中对齐到矩形的右边，调整微调数值为120mm，选中垂直线，按一下左方向箭头，该垂直线即将矩形划分为右边120mm，左边119mm，如图9。
这里将正面划为120mm，而背面设为119mm，是因为怕上啤机啤压后因为套版不准而造成背面超出正面的缘故，经过减缩1-2mm的处理，就不会耽心成品会有露背（即从卡面的正面看得到背面的纸张）的缺陷。
3、选中矩形（边框设为实线，表示需要切断）和垂直线（边框设为虚线，表示只压痕而不切断）并群组为一个对象，调用“安排”中的“变形”对话框，在“位置”项中设定垂直数值为-185mm，水平数值为0，然后点按“应用至再制物件”三次，左边的卡片刀模线即告基本完成；选中四个新建立的矩形，在“变形“对话框中设定水平数值249mm,垂直项设为0，然后按一下“应用至再制物件”，即复制出另四个刀模线；将八个卡片图案和先前设定咬口和出血位的定位矩形框移除，结果纸面上只剩下八个矩形框，如图10。
用CorelDRAW设计彩色平面布置图
用CorelDRAW设计彩色平面布置图 用AutoCAD画一幅黑白线条平面图，不能直观地反映室内设计意图（这样的图只适用于设计院、建筑施工公司、监理公司等的专业技术人员）。
如果换一种设计办法，用彩色平面布置图来表现，就既能让人一目了然，又具有表现力与感染力。
其实设计一幅这样的彩色户型图并不难，不外乎有如下几种方法。
1、先用矢量软件绘制，再转换为像素图形（AutoCAD→Corel DRAW→Photoshop）。
2、直接用矢量软件设计（Corel DRAW或FreeHand）。
3、用三维软件建模→材质→灯光→渲染二维平面（3DSMAX或MAYA）。
现在谈谈如何用Corel DRAW画一幅漂亮的彩色平面图。
用Corel DRAW来画图既简单快捷，又便于修改，对电脑硬件配置要求也不高（Pentium90以上，32MB内存），软件从Corel DRAW 5到Corel DRAW 11的版本都可以，画一幅彩色户型图仅用几个很简单的菜单命令。
一、创建墙基线 在Corel DRAW中，用矩形工具画出墙基线、立柱、横梁，用“安排→变形→大小”命令，按比例改变尺寸大小，墙厚为1.2墙(12cm)、1.8墙(18cm)、2.4墙(24cm)，室内开间为墙长度（矩形长度）。
直接在输入框内输入参数(图1)。
用鼠标左键在色盘点选需要填充的彩色（一般墙基线为黑色）。
选中需要复制的对象（墙基线、立柱、横梁），按键盘上的“+”号复制一个物体对象。
用“安排→变形→位置”命令，改变墙基线的距离和位置即室内开间（常规为2.2m、2.4m、3.3m、3.6m、4.2m、）。
用“安排→变形→旋转”命令，改变墙基线的角度和方向。
图 1（点击放大）二、安装门窗 用矩形工具画出门扇的宽度(600mm~900mm)和门扇的厚度（40mm~50mm），用椭圆形工具画1/4圆，画出门扇的开启方向(图2)，将矩形和圆弧群组插入需要安装木门的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何用corelDRAW快速画彩盒刀模图
做印刷的朋友常常为画彩盒刀模图花费不少时间，其实没有必要。
专业的事情交给专业的人来办，一德轩彩盒打样代客绘制刀模图15元起。
与其花费几十分钟去自己画一个不准确的图，还不如交给我们来办，您可以做更有生产力是事情。
当然如果你有兴趣钻研，不妨我们一起来学习一下。
我们来画一个130*20*180的双插盒。
1、新建一个图层，不打印。
（图1
鼠标点击这个小三角
（图2）
需要用到对象管理器、变换
（图3）
（图4）
2、 画一个130*180的矩形。
快捷键F6，在尺寸框中输入尺寸130*180mm 。
如下图。
（图5）
3、 缩放复制一个20*180的矩形
注意这4个红圈圈画的地
方。
（图6）
（图7）
4、移动。
（图8）
5、选中这两个矩形，移动复制。
（图9）
6、再选中左边130*180的矩形，缩放复制一个130*20的矩形；向上移动这个矩形。
（图10）
（图11）
7、再复制一个130*15的矩形，向上移动15mm。
（图12）
8、做圆角。
（图13）
A,选中上面的矩形，转曲。
（图13）
B,选中矩形上方的两个要做圆角的节点。
C,从菜单选择“窗口-泊坞窗-圆角/扇形角/倒角”（图14）D，如下图提示，倒角10mm。
（图15）
（图14）
（图15）
9、做粘位。
按照步骤3的做法，变换负责一个15mm*180mm的矩形，（图16），向左移动（图17）把键盘移动量改为10mm（图18）；选中左边的矩形转曲，然后用键盘上下键，把矩形调整为（图19）的样子。
（图16）
（图17）
（图18）
（图19）
10、细节修改，做扣位。
在这条线距离左右两边10mm的地方
各添加两个节点，然后选中中间的两个
节点，用键盘向下方向键移动1mm。
这一点非常重要，可以防止盒盖弹出
来，是一德轩的秘诀哦。
（图20）
11、做两边的耳朵。
A、依旧是用变换、复制、移动的方法得到一个小矩形，然后用造型工具做成（图
21）的样子。
B、让后用复制、移动、对齐命令放到四个角（图22）
C、把盖子复制、移动、对齐、镜像，（图23）
盒子就大功告成了。
（图21）
（图22）
（图23）。
