莱卡TCA2003测量机器人操作手册
TCA2003徕卡全站仪操作要点
TCA2003操作要点1 开机、关机及待机操作1）在关机状态，按“ON / OFF”键约5秒钟，听到“的”声响表示已开机。
2）在开机状态，连续按2下“ON/OFF”键，关机。
3）在开机状态，按1下“ON / OFF”键，进入待机（休眠）状态；在待机状态，按1下“CONT”键（或“ESC”键）回到开机状态；在待机状态，再按1下“ON / OFF”键，关机。
2 开启、关闭激光对点器1）按“照明开关”键（位于F2的下方），再按“L PLM”（F3）键，开启激光对点器。
2）按“ESC”键，激光对点器关闭（否则3分钟后自动关闭）。
3 开启、关闭屏幕照明灯1）按“照明开关”键（位于F2的下方），再按“DISPL”（F1）键，再按“CONT”键，开启屏幕照明灯。
2）在屏幕照明灯开启状态，按“照明开关”键，再按“DISPL”（F1）键，再按“CONT”键，关闭屏幕照明灯。
4 利用电子整平指示器整平仪器1）将全站仪有水准泡的一面朝向操作者。
2）按“电子水准管”键（在F3的下方），屏幕上出现一个模拟水准泡的图像，这时可以根据模拟水准泡指示的位置，对仪器进行精细整平。
5 格式化存储卡1）按F1键，在“EXTRA FUNCTION”窗口下，选择功能“2 Format memory card”（如果系统已设密码保护，则输入密码）。
2）屏幕上出现如下警告“Formating deletes all data on the memory card”，如果确实要格式化存储卡，按“OK”（F5）键；如果不要格式化存储卡，按“ABORT”（F1）键，退出。
6 删除文件1）按“DATA”（F4）键，在“DATA \ FILE & PT SELECTION”窗口下，选择要删除的文件（将光标移至“File”行，再用“LIST”（F6）键，显示文件，用光标选择）。
2）按“Shift”键，再按“DEL”（F5）键，屏幕上出现如下警告：File <文件名> will definitely be deleted!Do you really want to delete the file?如果确实要删除该文件，按“YES”（F5）键；如果不要删除该文件，按“NO”（F3）键，退出。
徕卡TCA2003操作说明
徕卡 TCA2003系列全站仪徕卡 TCA2003简易操作手册徕卡 TCA2003系列全站仪TCA2003全站仪简易操作手册一、根本操作1、仪器根本性能、仪器保养性能：TCA2003系列全站仪的特点是精度高，主要应用于高精度的变形观测、大地控制测量等精细工程测量领域。
TC(A)2003角度测量精度为0.5秒，距离测量精度为1mm+1ppmTC(A)1800角度测量精度为 1.0秒，距离测量精度为 1mm+2ppm 仪器的保养和使用：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；防止在强磁场内作业，影响精度；放置温度在-40℃~+70℃枯燥环境中；保持目镜和物镜的清洁；充电器不能在潮湿环境中使用；雷雨天气不能进展野外测量，可能遭受雷击；不能使用望远镜对准太阳，会损坏眼睛；操作人员不能离开仪器，随时注意周围环境，防止意外事故发生；定期对仪器进展调试和检校；激光不能直接照射眼睛；电磁干扰可能降低测量精度；2、徕卡 GSI数据格式简介：徕卡 GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
例子：110001+00000005 21.324+00000004 22.324+08545254 31..06+00044207110002+00000007 21.324+00020034 22.324+09019410 31..06+00033750110003+00000009 21.324+18019579 22.324+26942383 31..06+00033751以上数据中，110001+00000005中 11表示测量点号的字索引，用于标识该数据块，“+〞之后为测量点号，21.324+00000004中的 21表示水平角的字索引，00000004 是水平角 0癨ul000′00.4″；22.324+08545254中的 22表示垂直角的字索引，08545254 是天顶距 85癨ul045′25.4″；31..06+00044207中的 31表示斜距的字索引，00044207 是斜距 4.4207m。
徕卡测距仪使用说明书
徕卡测距仪使用说明书徕卡测距仪使用说明书:一、使用前的准备,一,电池的装入/更换打开仪器尾部的固定挡板。
向前推卡钮～向下将底座取下。
按住红色的卡钮推开电池盒盖。
安装或更换电池。
关闭电池盒盖～安装底座和卡扣。
当电池的电压过低时～显示屏上将持续闪烁显示电池的标志{B～21}。
此时应及时更换电池。
1、按照极性正确装入电池。
2、使用碱性电池,建议不要使用充电电池,。
3、当长时间不使用仪器时～请取出电池～以避免电池的腐蚀。
更换电池后～设置和储存的值都保持不变。
,二,多功能底底座固定挡板可以在下面的测量情况下使用:边缘测量～将固定挡板拉出～直到听到卡入的声音。
1、从2、从角落测量～将固定挡板拉出～直到听到卡入的声音～轻轻将固定挡板向右推～此时固定挡板完全展开。
仪器自带的传感器将辨认出固定挡板的位置～并将自动设置测量其准点。
,三,内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。
此望远镜瞄准器为远距离测量起到辅助的作用。
通过瞄准器上的十字丝可以精确地观察到测量目标。
在30米以上的测量距离～激光点会显示在十字线的正中。
而在30米以下的测量距离～激光点不在十字线中间。
,四,气泡一体化的水泡使仪器更容易调平。
,五,键盘1、开/测量键2、第二级菜单功能3、加+键4、计时,延迟测量,键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量,勾股定律,键13、减-键14、BLUETOOTH ,六,显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位～包括乘方立方,2/3,11、顶的面积12、墙面积13、3个额外显示,如:测量中间值,14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能,一,设置在菜单中可以改变设置～并将其长久保存～并在关机和更换电池后不改变。
徕卡TC1800全站仪
徕卡TPS1800/2003 简易操作手册TPS1800/2003全站仪简易操作手册一、基本操作1、仪器基本性能、仪器保养à性能：TPS1000系列全站仪的特点是精度高，主要应用于高精度的变形观测、大地控制测量等精密工程测量领域。
TC(A)2003角度测量精度为0.5秒，距离测量精度为1mm+1ppmTC(A)1800角度测量精度为1.0秒，距离测量精度为1mm+2ppmà仪器的保养和使用：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃干燥环境中；保持目镜和物镜的清洁；充电器不能在潮湿环境中使用；雷雨天气不能进行野外测量，可能遭受雷击；不能使用望远镜对准太阳，会损坏眼睛；操作人员不能离开仪器，随时注意周围环境，防止意外事故发生；定期对仪器进行调试和检校；激光不能直接照射眼睛；电磁干扰可能降低测量精度；2、徕卡GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。
例子：110001+00000005 21.324+00000004 22.324+08545254 31..06+00044207110002+00000007 21.324+00020034 22.324+09019410 31..06+00033750110003+00000009 21.324+18019579 22.324+26942383 31..06+00033751以上数据中，110001+00000005中11表示测量点号的字索引，用于标识该数据块，“+”之后为测量点号，21.324+00000004中的21表示水平角的字索引，00000004 是水平角0°00′00.4″；22.324+08545254中的22表示垂直角的字索引，08545254 是天顶距85°45′25.4″；31..06+00044207中的31表示斜距的字索引，00044207 是斜距4.4207m。
TCA2003徕卡全站仪操作要点
TCA2003操作要点1 开机、关机及待机操作1）在关机状态，按“ON / OFF”键约5秒钟，听到“的”声响表示已开机。
2）在开机状态，连续按2下“ON/OFF”键，关机。
3）在开机状态，按1下“ON / OFF”键，进入待机（休眠）状态；在待机状态，按1下“CONT”键（或“ESC”键）回到开机状态；在待机状态，再按1下“ON / OFF”键，关机。
2 开启、关闭激光对点器1）按“照明开关”键（位于F2的下方），再按“L PLM”（F3）键，开启激光对点器。
2）按“ESC”键，激光对点器关闭（否则3分钟后自动关闭）。
3 开启、关闭屏幕照明灯1）按“照明开关”键（位于F2的下方），再按“DISPL”（F1）键，再按“CONT”键，开启屏幕照明灯。
2）在屏幕照明灯开启状态，按“照明开关”键，再按“DISPL”（F1）键，再按“CONT”键，关闭屏幕照明灯。
4 利用电子整平指示器整平仪器1）将全站仪有水准泡的一面朝向操作者。
2）按“电子水准管”键（在F3的下方），屏幕上出现一个模拟水准泡的图像，这时可以根据模拟水准泡指示的位置，对仪器进行精细整平。
5 格式化存储卡1）按F1键，在“EXTRA FUNCTION”窗口下，选择功能“2 Format memory card”（如果系统已设密码保护，则输入密码）。
2）屏幕上出现如下警告“Formating deletes all data on the memory card”，如果确实要格式化存储卡，按“OK”（F5）键；如果不要格式化存储卡，按“ABORT”（F1）键，退出。
6 删除文件1）按“DATA”（F4）键，在“DATA \ FILE & PT SELECTION”窗口下，选择要删除的文件（将光标移至“File”行，再用“LIST”（F6）键，显示文件，用光标选择）。
2）按“Shift”键，再按“DEL”（F5）键，屏幕上出现如下警告：File <文件名> will definitely be deleted!Do you really want to delete the file?如果确实要删除该文件，按“YES”（F5）键；如果不要删除该文件，按“NO”（F3）键，退出。

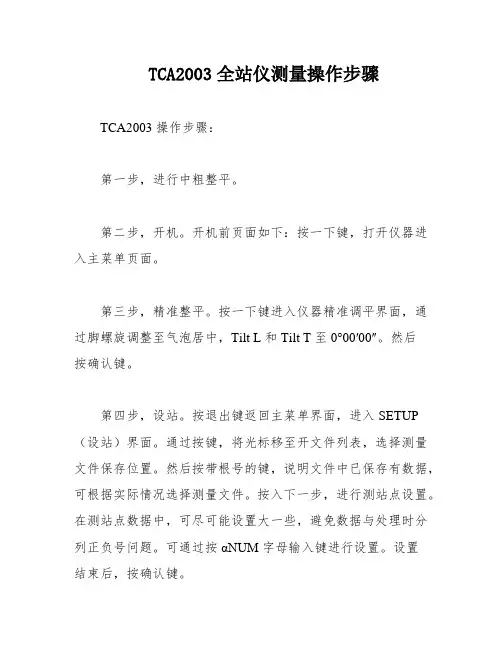

TCA2003全站仪测量操作步骤
TCA2003全站仪测量操作步骤
TCA2003 操作步骤：
第一步，进行中粗整平。
第二步，开机。
开机前页面如下：按一下键，打开仪器进入主菜单页面。
第三步，精准整平。
按一下键进入仪器精准调平界面，通过脚螺旋调整至气泡居中，Tilt L 和 Tilt T 至0°00′00″。
然后
按确认键。
第四步，设站。
按退出键返回主菜单界面，进入 SETUP （设站）界面。
通过按键，将光标移至开文件列表，选择测量文件保存位置。
然后按带根号的键，说明文件中已保存有数据，可根据实际情况选择测量文件。
按入下一步，进行测站点设置。
在测站点数据中，可尽可能设置大一些，避免数据与处理时分列正负号问题。
可通过按αNUM 字母输入键进行设置。
设置
结束后，按确认键。
第五步，测量。
在主菜单界面按 MEAS（测量模式）键进入测量模式。
进入测量模式之后，首先修改照准目标点名。
接着瞄准后视方向或起测方向，按确认键进入 DIST 测距，进行自动照准并测量（未记录）。
然后按 HZO（水平角置零）键进入水平角置零界面。
注意：置零需将竖盘至于盘左位置，即仪器显示“I”。
一般不宜将 Hz（水平）角置为0°00′00.0″。
第六步，常见错误。
常见错误包括补偿器超限（气泡不居中）等。
LeicaDNA03电子水准仪简要操作说明
LeicaDNA03电子水准仪简要操作说明1 仪器的基本设置⑴仪器的基本介绍图1图11 聚焦：黑条表示该栏为活动栏2 符号3 软按键4 电源开关键5 圆水准器6 固定键（左边一列键）：具有固定功能的按键7 固定键第二功能：用[shift]加固定8 输入键：输入数字、键起动第二功能字母和特殊字符9 定位键：功能的变化与应用有关10 回车键设置测量模式键用户自定义键，功能菜单中的任意一项功能都可定义给它测量程序键数据管理器一步步退出测量程序、功能或修改模式，恢复原来的参数，取消/停止测量键开关第二功能键（SET OUT，INV，FNC，MENU，LIGHTING，PgUp，PgDn，<<back，ins），转换输入数字或字母。
< p="">删除字符或信息，取消或停止测量确认输入，继续下一栏测量翻转标尺（标尺0 刻度在上），只要INV 被激活，仪器显示“T”符号，再按INV 键恢复测量正常标尺状态。
反转标尺测量值为负。
系统信息，启动轴系检测（利用平行光管对DNA03 仪器进行视线倾斜检测）。
显示屏和圆水准器照明若显示内容含有多页，“Page Up”=翻到前一页。
若显示内容含有多页，“Page Down”=翻到下一页。
返回到上一次视线，例如，回到后视，反之亦然。
定位键有多种功能，执行何种功能，取决于使用定位键的模式：?聚焦控制?光标控制?通过选择定位选择及确定输入的参数输入数字，字母和特殊字符。
输入小数点和特殊字符触发正、负号输入；输入特殊字符在字母模式中快速连续按压激活下一个符号（字母/特殊字符/数字）。
静止0.5 秒钟接受输入的符号。
软按键是对一个已知情况附加的“软件键”，软按键可用定位键选取，按启动。
常用软按键：接受输入的参数或条件，继续确认安置确认输入的参数，继续结束测量程序/功能，输入的参数作废。
在MANU，PROG 和DATA中返回到选择菜单。
转到前一窗口记录: 把数据存入内存⑵基本设置①设置仪器设置在菜单中进行，MENU 打开菜单，窗口见图2图2Contrast:对比度 Earthcurv:地球曲率改正UserKey:用户自定义键Decimal :小数位图3放弃设置改变，退出，确认新的设置图41 系统设置Beep : 提示声 Data Out : 数据输出Auto OFF : 自动关机 User-key : 用户自定义键DSP-Heater: 液晶加热 Coll.err : i 角改正图5Data output：RS232数据通过RS232 接口外传（仅在测量和记录程序中有效）此功能再次不用。
全站仪TCA2003基本操作与使用方法
全站仪TCA2003基本操作与使用方法第一篇：全站仪TCA2003基本操作与使用方法全站仪TCA2003基本操作与使用方法全站仪的基本操作与使用方法：1）水平角测量（1）按角度测量键，使全站仪处于角度测量模式，照准第一个目标A。
（2）设置A方向的水平度盘读数为0°00′00〃。
（3）照准第二个目标B，此时显示的水平度盘读数即为两方向间的水平夹角。
2）距离测量（1）设置棱镜常数测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（2）设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化，15℃和760mmHg是仪器设置的一个标准值，此时的大气改正为0ppm。
实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（3）量仪器高、棱镜高并输入全站仪。
（4）距离测量照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式，测量时间约2.5S，最小显示单位1mm；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为1cm，每次测距时间约0.3S；粗测模式，测量时间约0.7S，最小显示单位1cm或1mm。
在距离测量或坐标测量时，可按测距模式（MODE）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3）坐标测量（1）设定测站点的三维坐标。
（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（3）设置棱镜常数。
（4）设置大气改正值或气温、气压值。
（5）量仪器高、棱镜高并输入全站仪。
（6）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
