模板支撑架
模板支撑架搭设要求
模板支撑架搭设要求一、概述。
模板支撑架是指在建筑施工中用于支撑混凝土模板的结构，其稳定性和安全性对整个施工过程至关重要。
因此，在搭设模板支撑架时，需要严格按照要求进行操作，以确保施工质量和工人安全。
二、材料准备。
1. 主要材料，模板支撑架的主要材料包括钢管、螺栓、横梁、扣件等，这些材料需要经过质量检验，确保其符合国家标准和施工要求。
2. 辅助材料，除了主要材料外，还需要准备一些辅助材料，如木板、橡皮垫等，用于支撑和保护模板支撑架。
三、搭设步骤。
1. 地基处理，在搭设模板支撑架的施工现场，首先需要对地基进行处理，确保地基平整、坚实。
2. 定位标高，根据设计要求，确定模板支撑架的标高和位置，使用水平仪和测量工具进行准确测量和标注。
3. 搭设立柱，根据设计图纸和要求，将立柱按照一定间距竖立起来，并用水平仪进行调整，确保立柱垂直。
4. 安装横梁，将横梁与立柱连接，使用螺栓和扣件进行固定，同时进行水平调整和加固。
5. 安装支撑，根据模板支撑架的设计要求，安装支撑杆和调整螺杆，确保支撑架稳固可靠。
6. 支撑调整，对已安装的支撑进行调整，确保模板支撑架的平整度和稳定性。
7. 检查验收，搭设完成后，进行整体检查和验收，确保模板支撑架符合施工要求和安全标准。
四、安全注意事项。
1. 操作规范，搭设模板支撑架的工人需要严格按照操作规程进行操作，禁止违章操作和超负荷使用。
2. 安全防护，在搭设过程中，工人需要佩戴好安全帽、安全带等安全防护用具，确保施工安全。
3. 现场管理，施工现场需要设置警示标识和安全警戒线，确保周围人员和车辆不会对模板支撑架施工造成干扰和危险。
五、施工质量要求。
1. 准确性，模板支撑架的搭设需要准确按照设计要求和标高进行操作，确保支撑架的准确性和稳定性。
2. 平整度，搭设完成后，需要对支撑架的平整度进行检查，确保模板铺设时不会出现变形和偏差。
3. 稳定性，支撑架的稳定性是施工质量的重要指标，需要进行多次调整和检查，确保其稳固可靠。
模板及支撑架施工方案
模板及支撑架施工方案在建筑施工中，模板及支撑架是至关重要的施工工具，它们直接影响着整个建筑物的质量和安全。
本文将对模板及支撑架的施工方案进行详细介绍，包括施工前准备、搭设流程、施工注意事项等内容。
施工前准备在进行模板及支撑架的施工前，需要进行充分的准备工作，主要包括以下内容：1.方案设计：根据建筑设计图纸和实际情况，制定具体的模板及支撑架施工方案，确定搭设位置和高度。
2.材料准备：准备好所需的木材、螺栓、螺母、连接件等材料，确保材料质量良好，符合施工要求。
3.人员组织：组织施工人员进行培训，确保他们熟练掌握搭设流程，具备安全意识和操作技能。
4.安全措施：落实好相关的安全措施，包括施工现场的防护、施工人员的安全装备等，确保施工过程中不发生安全事故。
搭设流程模板及支撑架的搭设是整个施工过程中的关键环节，需要按照以下流程进行：1.定位：根据设计要求和实际情况，确定支撑架的位置和高度，使用测量仪器进行精准定位。
2.固定：将支撑架的立柱与地面牢固连接，使用螺栓和螺母进行固定，确保支撑架的稳定性。
3.安装模板：根据设计要求，将模板板材按照一定的顺序固定在支撑架上，确保模板的平整和牢固。
4.调整：根据实际情况对支撑架和模板进行调整，使其符合设计要求，确保整体结构的稳定性。
施工注意事项在进行模板及支撑架施工时，需要特别注意以下事项：1.安全第一：施工现场必须严格遵守安全制度，施工人员必须佩戴好安全防护装备，确保施工过程中不发生安全事故。
2.质量保障：施工过程中要注意保证模板和支撑架的质量，避免出现松动、变形等现象，确保施工质量。
3.预防风险：在施工过程中要及时发现并解决问题，避免出现支撑架倒塌、模板脱落等情况，预防风险。
4.合理使用：在施工现场要根据设计要求合理使用模板及支撑架，确保施工工序顺利进行，提高工作效率。
结语通过本文对模板及支撑架施工方案的详细介绍，希望能够帮助施工人员更好地掌握搭设流程和施工注意事项，确保建筑施工过程顺利进行，保证建筑质量和施工安全。
模板支撑架施工控制要点
模板支撑架施工控制要点一、模板支撑架介绍模板支撑系统是伴随着建筑施工的要求而产生并发展的，是施工作业中必不可少的手段和设备。
1、扣件式钢管支撑体系不安全:立杆与横杆采用扣件连接，立杆采用一字扣件连接，稳定性差不环保：主龙骨多为100x100木方，木材投入量大老旧率高：已在市场流通多年，腐蚀严重，壁厚普遍小于3mm功效低:搭拆过程中需要拆装扣件，搭拆速度慢损耗高：连接扣件与钢管分开,扣件丢损率高不灵活：立杆高度受市场钢管长度限制，高度模数组合不灵活2、碗扣式钢管支撑体系碗扣式支架是是由铁道部专业设计院研究设计,1984年通过部级鉴定，是多年来建筑行业使用较为广泛的一种支撑架系统•该支架设计了带齿碗扣接头，不仅拼拆迅速省力，而且结构简单，受力稳定可靠，避免了螺栓作业，不易丢失零散配件，使用安全，方便经济。
碗扣架为工具式脚手架,对工人技术要求不高，减少了人为因素对搭设质量的影响；但受产品模数的限制，其通用性差，配件易损坏且不便修理。
并且市场的碗口架缺乏配套斜杆等专用配件，大多需要与钢管扣件架组合使用，降低了其实际承载力。
3、门式架钢管支撑体系门式架在我国南方地区多有应用。
门式脚手架属于标准定型组件,搭设操作简便，工效高，其所用的交叉斜杆截面尺寸小，经济性好。
但作为工具式定型产品同样存在通用性问题，且由于其立杆大多为042.0钢管，其专用扣件市场供应不足。
4、盘扣式钢管支撑体系1、立杆的原材料升级，材质为Q345，表面作热浸镀锌处理，承载能力高;2、节点连接可靠，立杆与水平杆为轴心连接，配套斜杆连接，提高了架体的抗侧向力稳定性；点这免费下载施工技术资料3、杆件的系列化、标准化设计，适应各种结构和空间的组架，搭配灵活，由于有斜杆的连接，还可搭设悬挑结构、跨空结构等；4、与其他支撑系统相比，在同等荷载情况下，材料可以节省1/3-1/2,产品寿命达15年。
5、承插型键槽式钢管支架承插型键槽式钢管支架是针对高层钢筋砼结构施工特点进行设计的，是一种使用操作简易、成本低廉、安全可靠的建筑模板支撑体系,没有易损配件，耐用性好，能够起到加快模板周转，节省投入、降低人工成本、缩短工期的效果.6、台模台模又称飞模，是现浇钢筋混凝土楼板的一种大型工具式模板。

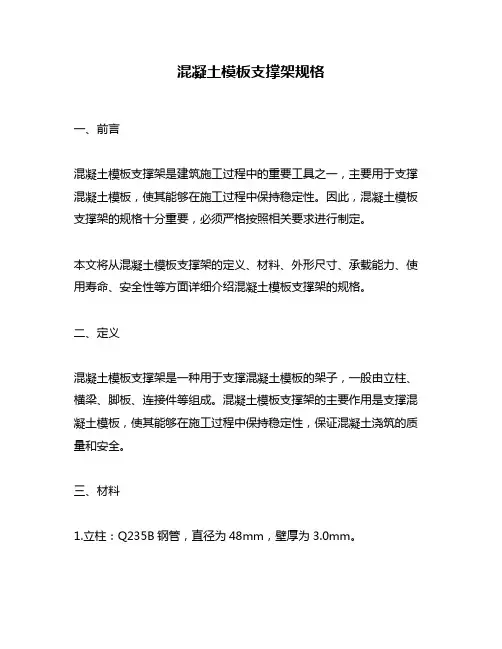

混凝土模板支撑架规格
混凝土模板支撑架规格一、前言混凝土模板支撑架是建筑施工过程中的重要工具之一，主要用于支撑混凝土模板，使其能够在施工过程中保持稳定性。
因此，混凝土模板支撑架的规格十分重要，必须严格按照相关要求进行制定。
本文将从混凝土模板支撑架的定义、材料、外形尺寸、承载能力、使用寿命、安全性等方面详细介绍混凝土模板支撑架的规格。
二、定义混凝土模板支撑架是一种用于支撑混凝土模板的架子，一般由立柱、横梁、脚板、连接件等组成。
混凝土模板支撑架的主要作用是支撑混凝土模板，使其能够在施工过程中保持稳定性，保证混凝土浇筑的质量和安全。
三、材料1.立柱：Q235B钢管，直径为48mm，壁厚为3.0mm。
2.横梁：Q235B钢管，直径为48mm，壁厚为2.5mm。
3.脚板：Q235B钢板，厚度为3.0mm。
4.连接件：Q235B钢板，厚度为3.0mm。
5.螺栓：8.8级螺栓。
四、外形尺寸1.立柱：标准高度为2.0m，可根据需要适当调整。
2.横梁：标准长度为2.5m，可根据需要适当调整。
3.脚板：标准尺寸为120mm×120mm，可根据需要适当调整。
4.连接件：标准尺寸为150mm×150mm，可根据需要适当调整。
五、承载能力1.立柱：承载能力为3t。
2.横梁：承载能力为1.5t。
3.脚板：承载能力为3t。
4.连接件：承载能力为3t。
六、使用寿命混凝土模板支撑架的使用寿命一般为5年，但需要定期检查和维护，如发现损坏或失效的部件需要及时更换。
七、安全性混凝土模板支撑架的安全性是至关重要的，必须保证其在使用过程中不会发生任何安全事故。
因此，在使用混凝土模板支撑架时需要注意以下几点：1.立柱和横梁之间的连接必须牢固，不得出现松动或变形的情况。
2.立柱和地面之间的支撑必须稳固，不得出现倾斜或摇晃的情况。
3.混凝土模板支撑架的使用过程中，必须遵循安全操作规程，严格按照相关要求进行施工。
4.在使用过程中，如发现任何安全隐患，必须立即停止使用，并及时进行维修或更换。
模板支撑架搭设要求
模板支撑架搭设要求
在搭建模板支撑架之前，我们需要明确一些基本要求和步骤。
模板支撑架是用
于支撑和固定模板的结构，是模板制作过程中不可或缺的一部分。
下面将详细介绍模板支撑架搭设的要求和步骤。
首先，我们需要准备好搭建模板支撑架所需要的材料和工具。
通常情况下，我
们需要准备好支撑架的主体材料、连接件、固定件以及搭建所需的工具，如螺丝刀、扳手等。
在选择材料和工具时，需要根据模板的尺寸和重量来确定支撑架的承重能力和稳定性。
其次，根据模板的尺寸和形状来确定支撑架的结构和搭建方式。
不同形状和尺
寸的模板需要采用不同的支撑架结构，以确保支撑架能够稳固地支撑模板并保持其形状。
在确定支撑架的结构和搭建方式时，需要考虑到模板的重心位置、重量分布以及支撑点的位置，以确保支撑架能够平衡地支撑模板。
接下来，按照预先确定的结构和搭建方式来组装支撑架。
在组装支撑架的过程中，需要严格按照设计要求来进行，确保每个连接点都牢固可靠，不出现松动或者脱落的情况。
同时，需要注意支撑架的稳定性和平衡性，确保支撑架能够承受模板的重量并保持稳定。
最后，对搭建好的支撑架进行检查和调整。
在搭建完成后，需要对支撑架进行
全面的检查，确保支撑架的每个部分都符合设计要求并能够承受模板的重量。
如果发现有松动或者不稳定的地方，需要及时进行调整和加固，以确保支撑架能够稳固地支撑模板。
总的来说，搭建模板支撑架是模板制作过程中非常重要的一步，需要严格按照
要求和步骤来进行。
只有确保支撑架的稳固和可靠，才能保证模板制作的顺利进行。
希望以上内容能够对您有所帮助，谢谢！。
模板支撑架搭设规范
模板支撑架搭设规范模板支撑架是指在建筑施工过程中，为了支撑和保护混凝土模板而设置的一种临时支撑结构。
它具有结构简单、安装方便、拆装快捷等优点，能够有效地保证混凝土模板的稳定和安全施工。
一、支撑架的组成和材料选择模板支撑架由立杆、横杆、纵杆、梁板等部分组成。
支撑架的材料选择应符合相关标准和规范要求，一般常用的材料有钢材、铝合金材料及钢管等。
在选择材料时要考虑到支撑架的要求及其所需承受的荷载，以确保支撑架的稳定和安全性。
二、支撑架的搭设要求1. 搭设前要制定详细的搭设方案，并经过专业人员审核和批准，确保搭设符合设计要求和施工实际。
2. 根据设计要求，进行基础的施工，确保支撑架的稳定性。
3. 在搭设支撑架前，要对施工现场进行检查，清除可能阻碍搭设的障碍物。
4. 支撑架的安装要先进行试装，确保每个连接部位的牢固性和稳定性。
5. 在搭设过程中，要确保支撑架的竖直度和平整度，调整立杆的长度和位置，使支撑架形成稳定的三角形结构。
6. 支撑架的纵向和横向板件要保持水平，确保支撑力均匀分布，避免出现局部过载。
7. 搭设支撑架时要根据实际情况选择合适的连接方式，如螺栓连接、焊接连接等。
8. 在搭设完成后，要进行全面检查，确保支撑架的安装质量，细致做好固定和补充工作。
三、支撑架的使用和维护1. 在使用支撑架时，要遵守相关操作规程，严禁超载使用，避免引起安全事故。
2. 使用过程中要定期进行检查，及时发现和处理支撑架的松动、变形等现象，确保其安全性能。
3. 支撑架的存放要注意干燥、防潮，防止出现生锈等情况，提高其使用寿命。
4. 支撑架使用完毕后要进行拆除，拆除过程要注意安全，避免造成人员伤害和设备损坏。
四、支撑架的管理1. 在施工现场要设立专人负责支撑架的搭设和拆除工作，并进行全程监督和指导。
2. 对于支撑架的选择、搭设和使用要进行记录，并保留相应的技术资料和报告。
3. 对于支撑架的安全问题要及时上报，并采取相应的措施进行处理。
模板支撑架体质量验收标准
模板支撑架体质量验收标准
1. 材料验收，模板支撑架的材料应符合国家标准和相关规定，
包括钢管、连接件、扣件等。
验收时需要检查材料的规格、质量证
明文件和相关检测报告，确保材料的质量符合要求。
2. 规格尺寸验收，在安装模板支撑架体时，需要根据设计要求
进行规格尺寸验收，包括支撑架的高度、间距、水平度等。
验收时
需要使用测量工具进行检查，确保支撑架的尺寸符合设计要求。
3. 连接件验收，连接件是模板支撑架体的重要组成部分，需要
进行连接件的验收，包括连接件的型号、规格、数量和质量。
验收
时需要检查连接件的外观质量和连接牢固度，确保连接件符合要求。
4. 焊接质量验收，如果模板支撑架体需要进行焊接，还需要进
行焊接质量验收。
验收时需要检查焊缝的外观质量、焊接工艺和焊
接人员的资质，确保焊接质量符合要求。
5. 表面处理验收，模板支撑架体的表面处理需要符合相关要求，包括防锈处理、喷涂等。
验收时需要检查支撑架的表面质量和防腐
蚀性能，确保表面处理符合要求。
总的来说，模板支撑架体质量验收标准是一个综合性的验收过程，需要从材料、规格尺寸、连接件、焊接质量、表面处理等多个方面进行全面的检查，确保模板支撑架体的质量符合设计要求和施工标准。
混凝土模板支撑架规格
混凝土模板支撑架规格一、产品概述混凝土模板支撑架是一种用于支撑混凝土模板的重要工具，该产品可以帮助工人快速、准确地安装混凝土模板，从而提高工作效率、保障施工质量。
混凝土模板支撑架的规格和质量对工程的安全性和稳定性有着至关重要的影响。
二、产品材质1.支撑架材质：Q235B方管钢；2.连接件材质：45#钢；3.脚轮材质：聚氨酯轮芯，耐磨橡胶轮面；4.脚垫材质：聚乙烯。
三、产品规格1.支撑架规格：高度调节范围为1.5米到3.2米，可调节高度最小单位为50毫米；2.支撑架直径：48毫米；3.支撑架厚度：2.5毫米；4.支撑架横杆间距：1.2米；5.连接件规格：直径为14毫米；6.脚轮规格：直径为100毫米，厚度为50毫米；7.脚垫规格：200毫米×200毫米×10毫米。
四、产品特点1.高度可调：支撑架高度可调，可以根据实际需求灵活调整；2.稳定性好：支撑架结构稳定，可以保证模板的安全稳定；3.耐用性强：支撑架采用Q235B方管钢材质，并且表面经过烤漆处理，具有较强的防腐蚀性能，使用寿命长；4.易于安装：支撑架连接件采用标准螺纹连接，安装简单方便；5.移动方便：支撑架配有4个脚轮，可以方便地移动支撑架；6.减震效果好：支撑架脚垫采用聚乙烯材质，能够有效减少震动和噪音，保护地面。
五、产品应用混凝土模板支撑架适用于各类建筑施工中的混凝土模板支撑，如住宅楼、公共建筑、地下车库等。
六、质量标准混凝土模板支撑架的质量应符合以下标准：1.支撑架高度可调范围应符合国家标准；2.支撑架直径、厚度、横杆间距、连接件规格应符合国家标准；3.支撑架钢材质应符合国家标准，表面应经过烤漆处理；4.脚轮、脚垫应符合国家标准。
七、包装及运输1.包装：支撑架和连接件分别装在不同的包装袋内，脚轮和脚垫分别装在塑料袋内，然后再用纸箱包装；2.运输：支撑架的运输应注意防潮、防锈，避免碰撞和挤压。
八、使用与维护1.使用：使用前应检查支撑架高度是否符合要求，连接件是否牢固，脚轮是否灵活，脚垫是否平稳；2.维护：支撑架在使用过程中应注意防潮、防锈，定期检查连接件是否松动，脚轮是否磨损，脚垫是否完好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模板支撑架（修）一、安全操作事项：进入施工现场必须佩带安全帽，2米以上独立高空作业需系好安全带；不准从高处或低处相互抛工具、材料等；吊运钢管时，要严格服从信号工的指挥，要捆绑结实，不准混装防止材料掉下伤人；吊运时还应检查吊钩、挂钩、钢丝绳的安全性，并防止挂住电线。
二、操作要点及技术措施：1.支模架搭设的一般要求1..1内模支撑架基础要铺设在平整的砼结构面上，立管底部设15*15cm模板防滑垫块。
1.2架体底部设置纵向扫地杆，距离底座上皮200mm（插架可不做）。
当立杆基础不在同一高度上时，高处扫地杆向低处延长两跨与立杆固定，但高低差不应大于1000mm高处立杆至边坡距离不得小于500mm第一步架步距不得大于2000mm1.3第一步架距地应小于1.6m,第二步架以上间距为1.2m，纵横向均应贯通，每个交结点必须有扣件连接，板底下纵横向水平杆距板底应小于0.5m,立杆顶托伸出长度不超过0.2m,立杆悬臂段不超过0.3m。
本工程采用插架式脚手架，故不做强制要求，但必须纵横满插。
1.4梁支模架立杆间距应小于0.9m,距梁边距离应小于300mm板支模架立杆间距应小于im距剪力墙边距离小于300mm立杆对中垂直度控制在10mn内。
1.5剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点距离不大于150mm1.6扣件规格必须与钢管外径相同；对接扣件开口应朝上或朝内；螺栓拧紧。
2.支模架搭设2.1梁底大、小横杆和板底处水平杆应按设计尺寸量尺搭设，避免返工；应先搭设两端定线扣件校核尺寸无误后安装水平杆和中间的其它立杆扣件。
2.2支架四边与中间每隔四排支架立杆设置一道纵横向剪刀撑，高于4m的模板支架其两端与中间每隔4排立杆从顶层水平杆开始向下每隔2步设置一道水平剪刀撑。
5.3拆下的材料要徐徐下运，严禁抛掷。
运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件要集中回收处理。
三、其它注意事项1.用塔吊吊运时，吊索具必须符合起重机械安全规程要求，短料和零散材料必须要用容间距为900mm 梁下立杆间距不大于 800mn ,梁 下立杆用可调丝杆托座进行调整，梁板满堂脚手 架布置示意图如下针对本工程特性，在梁底立杆过短的情况下，必须采取补救措施，梁底下来50公分沿梁水平方向设置横杆一道，扫地杆一道，立杆步距必须按照以上交底执行。
4.框架每层施工时，周围搭设悬挑脚手架。
操作架搭设：由于本工程主体部分采用的是插架式落地脚手架，所以在技术参数上与扣件式脚手架有一顶的不同，故水平杆的步距不做强制性要求。
但是立杆间距，水平杆数量，等必须按照交底内容执行。
顶板模板、梁模板支撑设计本方案采取梁底支撑架按单独支承梁荷载计算，考虑梁底支撑架承担的部分现浇板荷载，不考虑满堂架对梁的荷载分担。
满堂架作为楼板的模板支撑架承担现浇板荷载并对整个支撑系统提供整体性连接和刚度支持。
支撑架采用满堂扣件式钢管支撑架，支撑架采用© 48.3 X 3.6钢管(按保守设计采用© 48 x 3.2计算)。
模板均为15mm厚九夹板，模板背楞为40mnX 90mm( 50mnX80mr)i 木方。
立杆钢管底座下设置长度不小于2跨、宽度不小于150m m厚度不小于50m m的木垫板，钢管立杆底部200mm高设一道扫地杆，钢管立杆顶部设可调支托+100X 100方木传递竖向荷载，U型支托与楞梁两侧间如有间隙，必须楔紧，U型顶托螺杆伸出钢管顶部不得大于200mm螺杆外径与立杆钢管内径的间隙不得大于3mm U型顶托底部的钢管立杆顶端必须沿纵横向设置一道水平拉杆。
立杆垂直度偏差不应大于1/500H，且最大偏差不应大于土50mm下、上层模板支撑立杆按规定垂直对中。
所有的节点必须都有扣件连接，立杆钢管接长必须使用对接扣件，扣件扭力控制在45~60N・M。
考虑梁底支撑脚手架与周围普通脚手架的顺接，脚手架设计尽量满足模数要求。
根据工程实际情况，设计模板支撑系统的布置方案，并经验算及调整后，最终确定《模板支撑系统施工方案》。
现浇钢筋混凝土梁、板，当跨度大于4m 时，模板应起拱；当设计无具体要求时，起拱高度按全跨长度的2/1000。
整体地下室顶板及梁模板支撑体系根据板厚度，经模板验算、钢管立柱验算设计后拟采用布置详见《模板支撑系统施工方案》工程新城国际花都四期施工武汉开来建设分部分基础至主体结构分交底梁内模板支撑交底人接受人技术负责人纵向剖面图BOO横向剖面图技术负责人交底人接受人工程新城国际花都四期分部分交底内容：基础至主体结构分施工武汉开来建设交底I梁内模板支撑L J 」」 -厂_ _ _ 珂_ _ _ _ _ _ _ _ _ _ _ _、弋_ _ _ _____ 厂厂_____ 一■p|j_ _ 一 -工程新城国际花都四期施工武汉开来建设分部分基础至主体结构分交底梁内模板支撑刖|讥,啊汕沁\木卵 UAN\jTJFJ VVI y----A■f.楼板模板支撑体系梁底模采用15mm厚九夹板，50 mnriX 80 mm 木枋作竖向背楞（垂直于梁截面），间距不大于技术负责人交底人接受人---------- .、11 , 亠 2200mm 梁截面大于 300 mmX 600 mm 或 0.18m时，梁底加设立杆。
梁高大于700或梁截面大于500 mmX 700 mm 时，模板梁侧加设对拉螺杆，间距沿梁高方向不大于400mm 沿梁跨度方向不 大于500mm梁截面尺寸及技术参数表标梁截面 高尺寸模板搭设主要技术参数详图 号工程新城国际花都四期施工武汉开来建设 分部分 基础至主体结构分 交底 梁内模板支撑交底内容:梁截面尺寸详图 号①.②.梁底15mn 厚九夹板 梁底40 X 80mn 方木3根 梁底增加一根承重立杆，沿 74. 5m AX-WKL 300X 800mm 梁跨间距900,梁两侧立杆横1向间距800mm④ .脚手架步距1500mm⑤ .梁侧次楞40X 80mm 方木6根⑥ .梁主楞①48 X 3.2mm 钢管, 间距900;详图工程新城国际花都四期施工武汉开来建设 分部分 基础至主体结构分 交底 梁内模板支撑交底内容:梁截面 尺寸详图 号74. 5m ① .梁底15mn 厚九夹板② .梁底40 X 80mn 方木4根③ .梁底增加一根承重立杆，沿 梁跨间距900,梁两侧立杆横 向间距800mm AX-WKL?丄斗」 _ ④.脚手架步距1500mm⑤ .梁侧次楞40X 80mm 方木6 根⑥ .梁主楞①48 X 3.2mm 钢管, 间距900AX-WKL2〜18450X 900mm 详图工程新城国际花都四期施工武汉开来建设 分部分 基础至主体结构分 交底 梁内模板支撑交底内容:74.5m梁截面 尺寸AX-WKL 9AX-WKL ：? AX-WKL 5a300X 800mm详图 号① .梁底15mn 厚九夹板 1② .梁底40 X 80mn 方木4根③ .梁底增加一根承重立杆，沿 -梁跨间距900,梁两侧立杆横向间距800mm 1 ④ .脚手架步距1500mm⑤ .梁侧次楞40X 80mm 方木6 根详图工程新城国际花都四期分部分基础至主体结构分施工武汉开来建设交底梁内模板支撑工程新城国际花都四期施工武汉开来建设 分部分 基础至主体结构分 交底 梁内模板支撑交底内容:梁截面尺寸详图 号①.②.梁底15mn 厚九夹板 梁底40 X 80mn 方木4根 梁底增加承重立柱沿梁跨 74. 5m AX-WL1 300X500mm 间距900,两侧立杆横向间距600mm④ .脚手架步距1500mm⑤ .梁侧次楞40X 80mm 方木4 根⑥ .梁主楞①48 X 3.2mm 钢管， 间距1200;详图 ()工程新城国际花都四期施工武汉开来建设 分部分 基础至主体结构分 交底 梁内模板支撑交底内容:梁截面尺寸详图 号①.②.梁底15mn 厚九夹板 梁底40 X 80mn 方木4根 梁底增加承重立柱一根，沿74.5m AX-WL2300X 600 梁跨间距1200,两侧立杆横 向间距600mm ④ .脚手架步距1500mm ⑤ .梁侧次楞40X 80mm 方木4 根⑥ .梁主楞①48 X 3.2mm 钢管， 间距1200;详图 ()工程新城国际花都四期施工武汉开来建设 分部分 基础至主体结构分 交底 梁内模板支撑交底内容:74.5m梁截面 尺寸A -WL1300X 800 ① .梁底15mn 厚九夹板 ② .梁底40 X 80mn 方木4根 ③ .梁底增加一根承重立杆，沿 梁跨间距900,梁两侧立杆横 向间距800mm④ .脚手架步距1500mm ⑤ .梁侧次楞40 X 80mm 方木6根⑥ .梁主楞①48 X 3.2mm 钢管, 间距900;详图 号详图 ()工程新城国际花都四期分部分基础至主体结构分施工武汉开来建设交底梁内模板支撑工程新城国际花都四期施工武汉开来建设 分部分 基础至主体结构分 交底 梁内模板支撑交底内容:74.梁截面 尺寸AY-WL2 a 、21a①.②. 梁底15mm 厚九夹板 梁底40 X 80mn 方木4根 梁底增加一根承重立杆，沿 22 〜27800梁跨间距900,梁两侧立杆横 向间距800mm④ .脚手架步距1500mm⑤ .梁侧次楞40X 80mm 方木6 根梁主楞①48 X 3.2mm 钢管，间详图 号详图工程新城国际花都四期分部分基础至主体结构分施工武汉开来建设交底梁内模板支撑立面详图（一）交底内容:本图梁侧支撑构造便作示萬具体详见梁純摸扳.450 X 900 和 450 X 800工程新城国际花都四期分部分基础至主体结构分 施工武汉开来建设 交底梁内模板支撑工程新城国际花都四期施工武汉开来建设分部分基础至主体结构分交底梁内模板支撑技术负责人交底人接受人平面详图（二）本图梁劃支挥构罐仅作示倉，具体祥见黑側樸板.300 X 800平面详图（三）交底内容:本图梁侧支撑构造便作示萬具体详见梁純摸扳.450X 600立面详图（四）技术负责人交底人接受人工程新城国际花都四期分部分基础至主体结构分施工武汉开来建设交底梁内模板支撑工程新城国际花都四期施工武汉开来建设 分部分 基础至主体结构分 交底 梁内模板支撑 交底内容:本图黑侧支撑絢造仅柞示羔具休惮见樂侧撲祓. 300 X 600 和 300 X 500 交底人 接受人 技术负责人接受交底人:。
