长沙理工大学波浪与防波堤实验 指导书(本部)
波浪与防波堤相互作用实验
一、实验目的
防波堤是港口水工建筑物的重要组成部分，能够有效的防御波浪的港区的侵袭，在港工建筑物逐步进入深水区域时，传统意义上的防波堤因其造价较高、技术复杂、施工困难等已不能适应深水港发展的要求，且传统意义上的防波堤在水体交换、环境保护等方面有所欠缺，港口工程结构型式正逐步向透空式结构、消能式结构及多功能型结构方向发展。
但是现有的透空式防波堤结构相对复杂，造价较高，且消浪效果不佳。
而且外海施工条件恶劣，迫切需要一种施工简单，施工周期短，安装、拆卸方便，且消浪效果好的新型防波堤结构。
图 1 新型透空式双层板型防波堤
（1- 支撑桩，2-下横梁，3-预制板，4-上横梁）
本实验针对一种新型透空式双层板型防波堤（见图1）的消波性能进行研究。
该防波堤施工成本低廉，利用预制的小型钢筋混凝土构件，在海上现场装配成相互锁扣的框架，因而施工方便、安全，海上施工工期缩短，适用于软土地基，并且能实现内港与外港之间海水的循环。
本实验的目的是，根据不同的波浪参数，得出防波堤的相对波高、相对水深及相对预制板间隙与透射系数的关系，验证此种型式的防波堤有效性和安全性，为在实际工程中的使用提供参考。
二、实验内容
实验内容主要是对防波堤的透射系数和反射系数进行分析。
透射系数是指透射波与入射波的波高比值： t t i K H H =
(1)
式中：H i 为堤前入射波高，H t 为堤后透射波高。
反射系数是值反射波与入射波的波高比值： r r i K H H = (2) 式中：H i 为堤前入射波高，H r 为反射波高。
三、实验装置及仪器设备
（1）造波系统及水槽（金盆岭校区港航中心港工厅）
波浪水槽长×宽×高=45m ×0.5m ×0.8m ，最低工作水深0.2m ，最高工作水深0.6m ，模型布置在水槽中心位置。
造波机后侧设有直立式消能网，水槽的另一端设有消能坡，以消除波浪反射影响。
（2）防波堤模型
根据《波浪模型试验规程》JTJ/J234-2001，依重力相似准则设计正态模型，根据试验室内波浪槽尺度及防波堤尺寸、水深、波浪要素和试验仪器测量精度，本模型采用几何比尺为1:10。
模型高度0.4m ，顺水流方向长度B=1m ，宽与水槽宽度相同为0.5m ，模型上下板间距S=0.1m ，单个预制板：长×宽×厚=0.5×0.05×0.01m ，预制板之间的间隙可调，调动范围为0.01~0.03m ，由上下板及前后板组成的消浪室，其上下位置可变动。
（3）浪高仪布置
为避免模型处受到造波机二次反射波浪影响，模型放置在距离造波板m
x
处，模型顺水流方向的宽度B 为1m ，板间距S 可调。
共布置1#-5#共5个浪高仪，浪高仪布置如图2所示。
1#、2#和3#浪高仪布置在模型迎浪侧，其中3#浪高仪位于模型前3x 处，1#和2#浪高仪的间距为12x -∆，2#和3#浪高仪的间距为
23x -∆；4#和5#浪高仪布置在模型的后面，其中4#浪高仪位于模型后4x 处，4#和5#浪高仪的间距为45x -∆。
2#
3#
4#
5#
1#
图 2 实验布置图
四、实验方案
4.1 试验波浪参数
实验采用规则波进行，首先调节好防波堤上下板间距，往水槽放水，测出预制板间隙、模型入水深度，模型水面以上高度，以保证模型顶面极少产生越浪。
模型安装完毕后，使用造波机造波，记录好试验波浪参数，选取新的造波参数（波高H 、波周期T ），重新开始实验，至少进行5组试验，见表1。
表1 试验参数
如果时间允许，可改变水深或上下板间距进一步开展实验。
实验完毕后，对模型参数及试验波况参数根据比尺关系进行换算，将其换算为原型参数，见表2。
表2 原型与模型对照表
4.2 实验数据分析方法
试验中通过5个浪高仪分别同步记录了堤前及堤后的波面过程数据。
对模型前的1#、2#和3#测点的波面数据，选取其中不同的两点，应用Goda 的两点法（见附录），分离出模型前的入射波高和反射波高，然后平均求得最后的入射波高和反射波高，并计算透射系数和反射系数；对模型后的3#与4#测点的波面数据，同样应用两点法，分离出模型后的透射波高，以消除水槽尾端消能网的反射影响，从而可更为准确地确定模型的反射系数和透射系数。
要求同学们根据附件（Goda 两点法计算波浪反射系数）的原理，计算出反射系数和透射系数。
根据波浪参数，分析透射系数、堤前反射系数随相对板宽、相对板间距、相对水深和波陡等参数变化的关系。
4.3 实验步骤
1) 确定浪高仪测点位置，测出m x 、12x -∆、23x -∆、3x 、4x 、45x -等坐标值； 2) 测定防波堤上下板间距，往水槽放水，测出水深、模型入水深度、模型水
面以上高度；
3) 启动造波机程序，开始造波；
4) 启动数据采集软件，通过各浪高仪记录下各测点波面数据，用照相机记录
下实验现象；
5) Goda 两点法FORTRAN 程序计算反射系数、透射系数，绘制相关曲线； 6) 撰写实验报告。
五、实验报告
实验报告应该包括如下几部分： 1) 实验目的和意义
2) 实验概述（包括实验地点，实验设备，实验仪器，实验布置描述包括造波
机位置、消浪设施、浪高仪布置等，绘制出实验布置图，给出浪高仪坐标位置表）
3) 实验内容和步骤（具体的实验步骤，每个步骤测量过程和内容描述） 4) 实验现象描述（波浪在防波堤前、防波堤中、防波堤后的现象描述） 5) 实验数据分析（计算透、反射系数，并分析透射系数和反射系数随相对板
宽B/L 、相对板间距S/L 、相对水深d/L 和波陡H/L 等参数变化的关系，绘制相关的关系曲线；并将模型参数及试验波况参数根据比尺关系进行换算，将其换算为原型参数）
表3 透射系数、反射系数计算
6)实验结论（实验总结，主要的实验结论）
7)实验收获与体会
实验图表应该规范。
绘图要有图号、图名。
图内应标明设备的名称、浪高仪的距离等详细信息。
坐标轴应有名称和单位。
表格应有表号和表名，不要忘记写单位。
公式应该分别编号。
六、实验要求
1)各小组根据本实验指导书自行设计方案（设计表1～表3），于实验当天上
交。
2)实验前先预习，实验前每人登录网络教学平台提交预习报告，无预习报告
的实验成绩为零，实验前抽查实验预习效果；实验时每人带上一份实验指导书；
实验预习报告的组成：1）谈谈你所了解的防波堤？2）查阅文献回答问题1和问题2。
问题1：查阅相关资料简述传统型式防波堤和新型透空式防波堤的优缺点？
问题2：查阅相关资料，选择一种防波堤解释其消浪机理？
3)实验时每组带一个照相机和一个U盘；
4)实验报告必须要有实验照片，报告中无照片或用其他组实验照片的，实验
成绩不及格；
5)实验完成后，原始数据必须要有指导老师的签字，否则实验成绩为零。
6)本实验指导书只作为参考，实验报告以实际做实验的情况来写。
附主要参考文献：
1)殷伟，卢学军，储标，刘映辉，呼萸俊. 多个波高仪实现两点法分离合成波
浪. 港工技术，2007(4)：4-6
2)唐琰林. 双层水平板型透空式防波堤消波性能研究. 大连理工大学硕士学
位论文, 2006
3)王国玉. 特种防波堤结构型式及水动力特性研究. 大连理工大学博士学位
论文, 2005
4)何军. 特种板式防波堤消浪及波压力特性研究. 长沙理工大学硕士学位论
文, 2009.
附Goda两点法计算波浪反射系数。
圆弧型防波堤开孔护面波浪荷载理论分析与实验研究
通过上述的波浪荷载理论结合本物理模型 比例尺， 计算得 出该 防波堤面板所受波浪荷载数值 ， 见图 ４中理论数据。 对 比分析表明 ， 物理模型试验数据与计算理论数据基本吻合 ， 说明本文物理试验是
正确的， 结 构 能够 反 映 圆弧 型 防波 堤波 浪荷 载 分 布 的基 本规 律 。 ３ 结论 － １ １ ＝ ０ ． ７ ５ （ １ ＋ ｃ ｏ ｓ ｌ ３ ） Ｈ Ｐ ：０ ． ５（ １ ＋ｃ ｏ ｓ Ｂ ） １ ｏ Ｈ 本文通过参照实际工程建立圆弧型防波堤物理模型 ， 进行波浪 试验 ， 获得波压力的试验数据 ， 与现有波浪荷载理论计算结果对 比 ％ － ｏ － ｓ ４ ７ ｒ ｄ／ Ｌ 分析 ， 可 以得 出 以下 结论 ： ４ 删 ３ ． １通过物理模型试验 ，与 圆弧型防波堤波浪荷载计算理论对 式 中： Ｈ一 设计 波高 （ ｍ） ， － ｑ 一 波压力零点在静水面 以上 的高度 ， 比， 得 到理想 的结果 ， 反映了本文试验与 国内其他 学者相关理论 的 ｐ 一 静水 面 处 的 波浪 压 力 ， ３ ＇ ０ － 海 水重 度 （ Ｋ Ｎ ／ ｍ ） ， Ｐ 『直墙 底 面 处 的波 致性 。 浪 压力 （ Ｋ Ｐ ａ ） ， Ｂ 一 波 向与 防波 堤法 向间 的 夹 角 ， ｄ ， － 直立 墙 底 面 以上 ３ ． ２ 不 同 开孑 Ｌ 率 的圆弧型防波堤开孑 Ｌ 护 面 上 波 浪 荷 载 基 本 一 水深（ ｍ） ， ｄ － 堤 前 水深 ｍ） 。 致， 但在堤内有残留波 良 余能的地方 ， 波浪荷载较大 ， 如额外加固处 对 于半 圆型 防波堤 ， 上 列 公式 进 行相 位 修 正 ： 理将 有利 于 防 波堤 结 构 的稳定 。
，
部 高 程为 ０ ） ， 同步 采集 ７点 波 压 力变 化 过 程 ， 压 力 感 应 器 的 编号 由 下 至上 依 次 是 １ 、 ２ 、 ３ 、 ４ 、 ５ … ６ ７ 试 验 数据 与 理论 数 据对 比分 析 测量 点 压 强 的 Ｃ Ｙ Ｇ 一 ５ ０ ５压 力 感 应 器 出厂 前 已 进 行 了 率定 ， 考 虑实际工程中大填料应用较多， 因此在实验 中使用大填料 ， 试验采 集 的数据见图。压力传感器 ７的数值 比压力传感器 ６要高 ， 这是因 为部分波浪经孑 Ｌ 洞 传至模型 内， 能量没有得到全部消除 ， 余能作 用 在压力感应器上所致。因此在压力传感器 ７的位置可以进行额外加

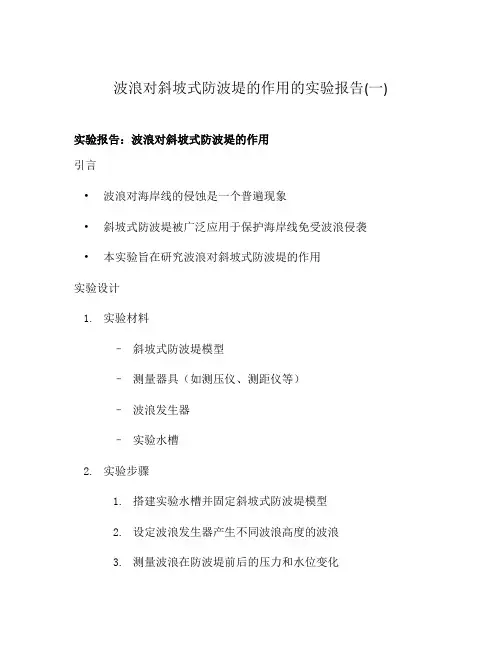

波浪对斜坡式防波堤的作用的实验报告(一)
