课程设计II报告-基于51单片机的多路数据采集系统
51单片机数据采集系统[1]
![51单片机数据采集系统[1]](https://img.taocdn.com/s3/m/7de6b8f3964bcf84b8d57b93.png)
课程设计报告书设计任务书一、设计任务1 一秒钟采集一次。
2把INO 口采集的电压值放入30H单元中。
3做出原理图。
4画出流程图并写出所要运行的程序。
二、设计方案及工作原理方案：1.采用8051和ADC0809勾成一个8通道数据采集系统。
2. 能够顺序采集各个通道的信号。
3.采集信号的动态范围：。
〜5V。
4. 每个通道的采样速率：100 SPS。
5.在面包板上完成电路，将采样数据送入单片机20h〜27h 存储单元。
6．编写相应的单片机采集程序，到达规定的性能。
工作原理：通过一个A/D 转换器循环采样模拟电压，每隔一定时间去采样一次，一次按顺序采样信号。
A/D转换器芯片AD0809各采样至U 的模拟信号转换为数字信号，转换完成后， CPU读取数据转换结果，并将结果送入外设即CRT/LEDS示，显示电压路数和数据值。
目录第一章系统设计要求和解决方案第二章硬件系统第三章软件系统第四章实现的功能第五章缺点及可能的解决方法第六章心得体会附录一参考文献附录二硬件原理图附录三程序流程图第一章系统设计要求和解决方案根据系统基本要求，将本系统划分为如下几个部分：信号调理电路8路模拟信号的产生与A/D转换器发送端的数据采集与传输控制器人机通道的接口电路数据传输接口电路A/D, 数据采集与传输系统一般由信号调理电路，多路开关，采样保持电路,单片机，电平转换接口，接收端（单片机、PC或其它设备）组成。
系统框图如图1-1所示L图1-1 一般系统框图信号采集分析被测电压为0〜5V直流电压，可通过电位器调节产生信号采集多路数据采集系统多采用共享数据采集通道的结构形式。
数据采集方式选择程序控制数据采集。
程序控制数据采集，由硬件和软件两部分组成。
，据不同的采集需要，在程序存储器中，存放若干种信号采集程序，选择相应的采集程序进行采集工作，还可通过编新的程序，以满足不同采样任务的要求。
如图1-3所示。
程序控制数据采集的采样通道地址可随意选择，控制多路传输门开启的通道地址码由存储器中读出的指令确定。
基于单片机的多路数据采集ADC0809
基于单片机的多路数据采集ADC0809单片机原理及系统课程设计专 业： 自动化班 级： 自动化姓 名:学 号：指导教师： 评语：考勤10分守纪10分 过程30分 设计报告30分 答辩20分 总成绩(100)2015年12月29日基于单片机的多路数据采集1 引言通过一个学期的学习，我认为要学好单片机这门课程，不仅要认真学习课本知识，更重要的是要学会通过实践巩固学到的知识，本次课设中我们设计制作的题目是基于单片机的多路数据采集系统设计。
1.1 设计背景随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的数据采集。
本设计使用简便，功能丰富。
本设计控制芯片采用的是STC89C51，AD转换采用ADC0809芯片，显示采用的是四位共阴极数码管。
关键字：STC89C51、ADC0809、8路电压采集。
2.1 系统设计方案在电量的测量中，电压、电流和频率是最基本的三个被测量，其中电压量的测量最为经常。
而且随着电子技术的发展，更是经常需要测量高精度的电压，所以数字电压表就成为一种必不可少的测量仪器。
本次设计主要由三个模块组成：A/D转换模块，数据处理模块及显示模块。
A/D转换主要由芯片ADC0809来完成，它负责把采集到的模拟量转换为相应的数字量在传送到数据处理模块。
数据处理则由芯片STC89C51来完成，其负责把ADC0809传送来的数字量经过一定的数据处理，产生相应的显示码送到显示模块进行显示；此外它还控制着ADC0809芯片工作。
2.2 总体设计方案8路电压输入AD转换51单片机按键切换电压显示蜂鸣器8路led灯图1 系统原理总框图3硬件设计3.1晶振电路晶体振荡器，简称晶振，它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络。
晶振有一个重要的参数，那就是负载电容值，选择与负载电容值相等的并联电容，就可以得到晶振标称的谐振频率。
基于51的课程设计
基于51的课程设计一、课程目标知识目标：1. 理解并掌握51单片机的核心概念与基本原理，包括其内部结构、工作原理和编程方法；2. 学会运用51单片机的指令系统进行程序设计，实现对硬件的控制；3. 掌握51单片机与其他外围设备的连接与通信方式。
技能目标：1. 能够运用51单片机进行简单的电路设计和控制系统搭建；2. 独立编写51单片机的程序代码，完成特定功能的实现；3. 通过实践操作，培养动手能力、问题解决能力和创新思维。
情感态度价值观目标：1. 激发学生对电子技术和编程的兴趣，培养自主学习、探究精神；2. 培养学生的团队协作意识和沟通能力，学会分享、交流；3. 增强学生的国家意识，认识到我国在单片机领域的发展与成就。
本课程针对初中年级学生，结合学科特点，注重理论与实践相结合。
课程设计旨在帮助学生掌握51单片机的相关知识，培养实际操作能力，同时注重情感态度价值观的培养，使学生在学习过程中形成积极向上的学习态度。
课程目标分解为具体的学习成果，便于后续教学设计和评估。
二、教学内容1. 51单片机基础知识：包括51单片机的内部结构、工作原理、引脚功能等；教材章节：第一章《单片机概述》2. 51单片机的指令系统与编程：学习51单片机的指令集、编程语言及编程技巧；教材章节：第二章《51单片机的指令系统》3. 51单片机I/O口编程与应用：掌握51单片机I/O口的使用，实现开关量控制；教材章节：第三章《51单片机的I/O口编程与应用》4. 中断系统与定时器：学习51单片机中断系统的原理及应用，了解定时器的使用；教材章节：第四章《中断系统与定时器》5. 串行通信：介绍51单片机串行通信的原理，学会实现与其他设备的通信；教材章节：第五章《串行通信》6. 51单片机与其他外围设备的连接：学习51单片机与键盘、显示器等外围设备的连接方法；教材章节：第六章《51单片机与外围设备的连接》7. 实践项目：设计并实现一个基于51单片机的实际应用项目，如温度控制器、智能家居等；教材章节：实践环节教学内容注重科学性和系统性，按照教材章节顺序进行教学，逐步引导学生掌握51单片机的知识体系。
基于ADC0809和51单片机的多路数据采集系统设计
基于ADC0809和51单片机的多路数据采集系统设计“数据采集”是指将温度、压力、流量、位移等模拟物理量采集并转换成数字量后，再由计算机进行存储、处理、显示和打印的过程，相应的系统称为数据采集系统。
本文的主要任务是对0～5V的直流电压进行测量并送到远端的PC机上进行显示。
由于采集的是直流信号，对于缓慢变化的信号不必加采样保持电路，因此选用市面上比较常见的逐次逼近型ADC0809芯片，该芯片转换速度快，价格低廉，可以直接将直流电压转换为计算机可以处理的数字量。
同时选用低功耗的LCD显示器件来满足其在终端显示采集结果的需求。
终端键盘控制采用尽可能少的键来实现控制功能，为了防止键盘不用时的误操作，设计时还设置了锁键功能，在键盘的输入消抖方面，则采用软件消抖方法来降低硬件开销，提高系统的抗干扰能力。
软件设计方面则采用功能模块化的设计思想；键盘模数转换等采用中断方式来实现，从而大大提高了单片机的效率以及实时处理能力。
1 数据采集系统的硬件结构数据采集系统的硬件结构一般由信号调理电路、多路切换电路、采样保持电路、A／D转换器以及单片机等组成。
本文主要完成功能的系统硬件框图。
2 ADC0809模数转换器简介2．1 ADC0809的结构功能本数据采集系统采用计算机作为处理器。
电子计算机所处理和传输的都是不连续的数字信号，而实际中遇到的大都是连续变化的模拟量，模拟量经传感器转换成电信号后，需要模／数转换将其变成数字信号才可以输入到数字系统中进行处理和控制，因此，把模拟量转换成数字量输出的接口电路，即A／D转换器就是现实信号转换的桥梁。
目前，世界上有多种类型的A／D转换器，如并行比较型、逐次逼近型、积分型等。
本文采用逐次逼近型A／D转换器，该类A／D转换器转换精度高，速度快，价格适中，是目前种类最多，应用最广的A／D转换器。
逐次逼近型A／D转换器一般由比较器、D／A转换器、寄存器、时钟发生器以及控制逻辑电路组成。
单片机多路数据采集控制系统课程设计报告

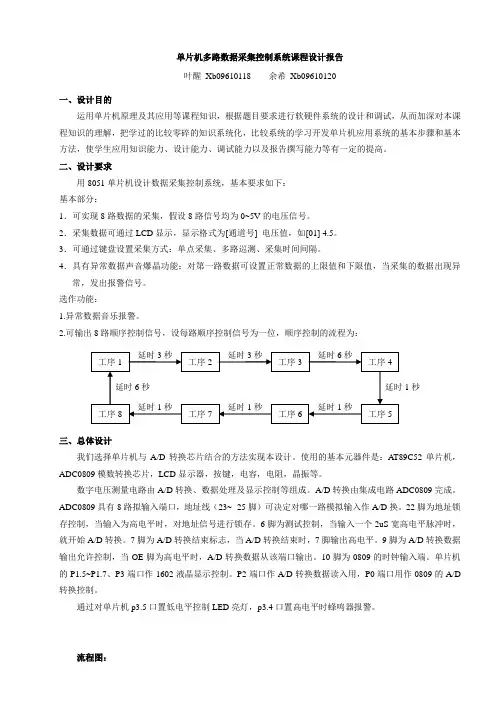

单片机多路数据采集控制系统课程设计报告叶醒Xb09610118 余希Xb09610120一、设计目的运用单片机原理及其应用等课程知识，根据题目要求进行软硬件系统的设计和调试，从而加深对本课程知识的理解，把学过的比较零碎的知识系统化，比较系统的学习开发单片机应用系统的基本步骤和基本方法，使学生应用知识能力、设计能力、调试能力以及报告撰写能力等有一定的提高。
二、设计要求用8051单片机设计数据采集控制系统，基本要求如下：基本部分：1．可实现8路数据的采集，假设8路信号均为0~5V的电压信号。
2．采集数据可通过LCD显示，显示格式为[通道号] 电压值，如[01] 4.5。
3．可通过键盘设置采集方式：单点采集、多路巡测、采集时间间隔。
4．具有异常数据声音爆晶功能：对第一路数据可设置正常数据的上限值和下限值，当采集的数据出现异常，发出报警信号。
选作功能：1.异常数据音乐报警。
2.可输出8路顺序控制信号，设每路顺序控制信号为一位，顺序控制的流程为：三、总体设计我们选择单片机与A/D转换芯片结合的方法实现本设计。
使用的基本元器件是：A T89C52单片机，ADC0809模数转换芯片，LCD显示器，按键，电容，电阻，晶振等。
数字电压测量电路由A/D转换、数据处理及显示控制等组成。
A/D转换由集成电路ADC0809完成。
ADC0809具有8路拟输入端口，地址线（23~- 25脚）可决定对哪一路模拟输入作A/D换。
22脚为地址锁存控制，当输入为高电平时，对地址信号进行锁存。
6脚为测试控制，当输入一个2uS宽高电平脉冲时，就开始A/D转换。
7脚为A/D转换结束标志，当A/D转换结束时，7脚输出高电平。
9脚为A/D转换数据输出允许控制，当OE脚为高电平时，A/D转换数据从该端口输出。
10脚为0809的时钟输入端。
单片机的P1.5~P1.7、P3端口作1602液晶显示控制。
P2端口作A/D转换数据读入用，P0端口用作0809的A/D 转换控制。
基于C51单片机的多路数据采集系统设计毕业设计论文
