武汉理工大学-自动循环调光灯电路课程设计报告
自动循环调光灯电路的设计
目录1.技术指标 (1)2.设计方案及其比较 (1)2.1方案一 (3)2.2方案二 (5)2.3方案三 (6)2.4方案比较 (8)3.实现方案 (8)4.调试过程及结论 (9)5.心得体会 (10)6.参考文献 (11)自动循环调光灯电路的设计1.技术指标设计一种自动循环调光灯电路，可以使灯在熄灭、微亮、较亮及最亮四种状态中不断地循环工作。
要求灯光变化的循环速度可以进行调节。
2.设计方案及其比较三种方案用到的时钟信号都是由同一方波产生器产生，所以在这里，先对方波的产生做出说明。
555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中。
它的引脚图如图1：图1 555集成电路封装555集成电路是8脚封装，双列直插型，其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有0和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。
NE555内部电路方框图2：内部含有两个电压比较器，一个分压器，一个RS 触发器，一个放电晶体管和一个功率输出级。
图2 NE555内部电路方框图方波产生电路如图3：图3方波产生电路电容2C 起到减小干扰、稳定电路的作用；电阻1R 、滑动变阻器1RV 和电容1C 确定方波频率。
仿真时，选取了1R 为10kΩ的定值电阻，1RV 也为1M Ω的滑动变阻器，1C 为1uF 的电容，由公式110.7(2)W T R R C =+得，周期可通过滑阻来调节。
调光灯课程设计论文
调光灯课程设计论文一、教学目标本课程的教学目标是使学生掌握调光灯的基本原理、设计和应用。
具体包括：1.知识目标：学生能够理解调光灯的工作原理、电路设计以及相关的光学知识。
2.技能目标：学生能够运用所学知识设计简单的调光灯电路，并能够进行实验验证。
3.情感态度价值观目标：培养学生对科学实验的兴趣和好奇心，提高学生解决实际问题的能力。
二、教学内容教学内容主要包括调光灯的基本原理、电路设计、光学知识以及实验操作。
具体安排如下：1.第一章：调光灯的基本原理，介绍调光灯的工作原理和相关概念。
2.第二章：电路设计，讲解调光灯的电路组成和设计方法。
3.第三章：光学知识，介绍调光灯的光学特性和相关公式。
4.第四章：实验操作，进行调光灯的设计和实验验证。
三、教学方法为了提高学生的学习兴趣和主动性，本课程采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于讲解基本原理和概念，使学生能够理解并掌握相关知识。
2.讨论法：通过小组讨论，激发学生的思考，培养学生的解决问题的能力。
3.案例分析法：分析实际案例，使学生能够将理论知识应用到实际问题中。
4.实验法：进行实验操作，使学生能够亲手实践，加深对知识的理解和记忆。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用《调光灯设计与应用》作为主教材，系统地介绍调光灯的相关知识。
2.参考书：提供相关的参考书籍，供学生深入研究。
3.多媒体资料：制作PPT、视频等多媒体资料，帮助学生更好地理解知识。
4.实验设备：准备调光灯实验所需的设备，如电路板、光源等，供学生进行实验操作。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，以保证评估的客观性和公正性。
1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解程度。
2.作业：布置相关的习题和设计任务，评估学生的知识掌握和应用能力。
武汉理工大学《电路CAA》课程设计说明书
1.前言随着计算机技术的飞速发展，以计算机辅助设计(Computer Aided Design，简称CAD)为基础的电子设计自动化（EDA）技术已经成为电子学领域的重要学科。
EDA工具是电子电路和电子系统的设计产生了革命性的变化，摒弃了靠硬件调试来达到设计目标的繁琐过程，实现了硬件设计软件化。
EDA技术子20世纪70年代开始发展，其标志是美国加利福尼亚大学柏克莱分校开发的SPICE(Simulation Program with Integrated Circuit Emphasis)于1972年研制成功，并于1975年推出实用化版本。
当时仅用于模拟电路的分析，而且只能用程序的方式输入。
此后，在扩充电路分析功能、改进和完善算法、增加元器件模型库、改进用户界面等方面做了很多实用化的工作，使之成为享有盛誉的电子电路的计算机辅助设计工具，1988年被定为美国国家工业标准。
与此同时，各种以SPICE为核心的商用仿真软件应运而生，常用的有Pspice 和Electronics Workbench EDA(简称EWB)。
2.PSpice简介PSpice是非常出色的EDA软件，它的5.00以上版本是在Windows下的模拟电路和数字电路的混合仿真软件，因而得到相当广泛的应用。
PSpice由电路原理图输入程序（Schematic）、激励源编辑程序（Stimulus Editor）、电路仿真程序（Pspice A/D）、输出结果绘图程序（Probe）、模型参数提取程序（Parts）和元器件模型参数库（LIB）六大部分组成。
PSpice支持电路原理图和网单文件两种输入方式，电路元器件的符号库提供绘制电路原理图的所有元器件符号；具有正弦波、脉冲源、指数源、分段线性源、单频调频源等种类繁多的信号源。
作为PSpice的核心部分——仿真功能包括：直流工作点分析、只留转移特性分析、直流小信号传递函数分析、交流小信号分析、交流小信号噪声分析、瞬态分析、傅立叶分析、直流灵敏度分析、温度分析、最坏情况分析和蒙特卡罗统计分析等；仿真结果可在屏幕绘出曲线、波形，并可打印输出。

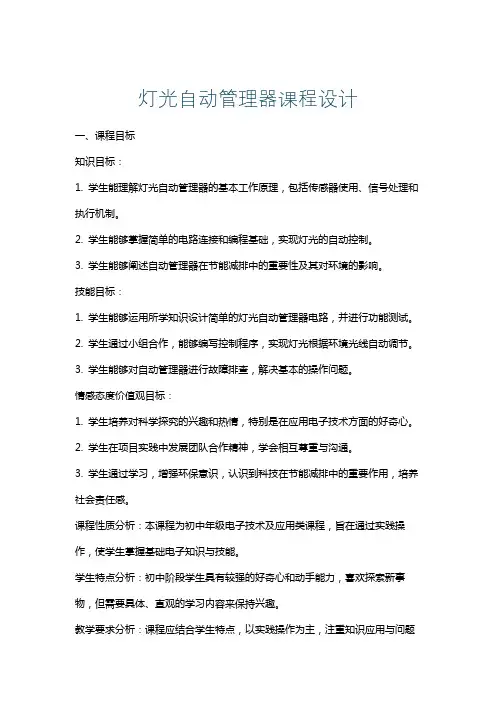

灯光自动管理器课程设计
