模拟电子技术总结复习资料
模拟电子技术基础复习资料
模拟电路基础复习资料一、填空题1. 在P型半导体中, 多数载流子是（空隙）, 而少数载流子是（自由电子）。
2. 在N型半导体中, 多数载流子是（电子）, 而少数载流子是（空隙）。
3. 当PN结反向偏置时, 电源的正极应接（ N ）区, 电源的负极应接（ P ）区。
4．当PN结正向偏置时, 电源的正极应接（ P ）区, 电源的负极应接（ N ）区。
5. 为了保证三极管工作在放大区, 应使发射结（正向）偏置, 集电结（反向）偏置。
6．根据理论分析, PN结的伏安特性为,其中被称为（反向饱和）电流, 在室温下约等于（ 26mV ）。
7. BJT管的集电极、基极和发射极分别与JFET的三个电极（漏极）、（栅极）和（源极）与之相应。
8. 在放大器中, 为稳定输出电压, 应采用（电压取样）负反馈, 为稳定输出电流, 应采用（电流取样）负反馈。
9. 在负反馈放大器中, 为提高输入电阻, 应采用（串联－电压求和）负反馈, 为减少输出电阻, 应采用（电压取样）负反馈。
10.放大器电路中引入负反馈重要是为了改善放大器. 的电性. ）。
11. 在BJT放大电路的三种组态中, （共集电极）组态输入电阻最大, 输出电阻最小。
（共射）组态即有电压放大作用, 又有电流放大作用。
12.在BJT放大电路的三种组态中，.共集电. ）组态的电压放大倍数小于1，.共.）组态的电流放大倍数小于1。
13. 差分放大电路的共模克制比KCMR＝（）, 通常希望差分放大电路的共模克制比越（大）越好。
14. 从三极管内部制造工艺看, 重要有两大特点, 一是发射区（高掺杂）, 二是基区很（薄）并掺杂浓度（最低）。
15．在差分放大电路中发射极接入长尾电阻后, 它的差模放大倍数将（不变）, 而共模放大倍数将（减小）, 共模克制比将（增大）。
16. 多级级联放大器中常用的级间耦合方式有（阻容）, （变压器）和（直接）耦合三种。
17. 直接耦合放大器的最突出的缺陷是（零点漂移）。
模拟电子技术基础-知识点总结

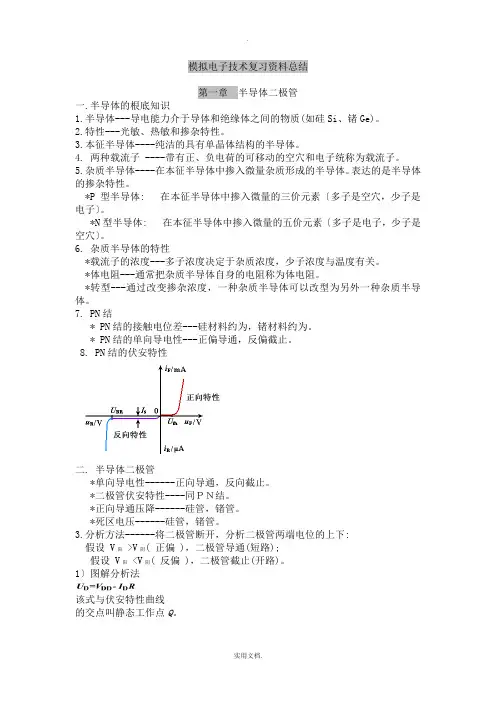

模拟电子技术复习资料总结第一章半导体二极管一.半导体的根底知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯洁的具有单晶体结构的半导体。
4. 两种载流子 ----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
表达的是半导体的掺杂特性。
*P型半导体: 在本征半导体中掺入微量的三价元素〔多子是空穴，少子是电子〕。
*N型半导体: 在本征半导体中掺入微量的五价元素〔多子是电子，少子是空穴〕。
6. 杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为，锗材料约为。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管，锗管。
*死区电压------硅管，锗管。
3.分析方法------将二极管断开，分析二极管两端电位的上下:假设 V阳 >V阴( 正偏 )，二极管导通(短路);假设 V阳 <V阴( 反偏 )，二极管截止(开路)。
1〕图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法➢直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的上下: 假设 V阳 >V阴( 正偏 )，二极管导通(短路);假设 V阳 <V阴( 反偏 )，二极管截止(开路)。
*三种模型➢微变等效电路法三.稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
超详细模电总结复习资料-模拟电子技术基础(完整版)
第一章半导体二极管一. 半导体的基础知识1. 半导体--- 导电能力介于导体和绝缘体之间的物质( 如硅Si 、锗Ge)。
2. 特性--- 光敏、热敏和掺杂特性。
3. 本征半导体---- 纯净的具有单晶体结构的半导体。
4. 两种载流子---- 带有正、负电荷的可移动的空穴和电子统称为载流子。
5. 杂质半导体---- *P 型半导体: *N 型半导体: 在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6. 杂质半导体的特性* 载流子的浓度--- 多子浓度决定于杂质浓度，少子浓度与温度有关。
* 体电阻--- 通常把杂质半导体自身的电阻称为体电阻。
* 转型--- 通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN 结* PN 结的接触电位差* PN 结的单向导电性8. PN 结的伏安特性--- 硅材料约为0.6~0.8V ，锗材料约为。
0.2~0.3V--- 正偏导通，反偏截止。
二. * * * *半导体二极管单向导电性------二极管伏安特性正向导通，反向截止。
---- 同ＰＮ结。
正向导通压降------ 硅管0.6~0.7V ，锗管0.2~0.3V 。
死区电压------ 硅管0.5V ，锗管0.1V 。
3. 分析方法------ 将二极管断开，分析二极管两端电位的高低:若V 阳>V 阴( 正偏) ，二极管导通( 短路);若V <V 阴( 反偏) ，二极管截止( 开路) 。
阳1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法直流等效电路法* 总的解题手段---- 将二极管断开，分析二极管两端电位的高低:若若V 阳V 阳阴( 正偏阴( 反偏) ，二极管导通) ，二极管截止( 短路);( 开路) 。
>V<V* 三种模型微变等效电路法三. 稳压二极管及其稳压电路* 稳压二极管的特性接。
模拟电子技术复习资料
模拟电子技术复习资料模拟电子技术复习资料模拟电子技术是电子工程中的重要一环，它涉及到电子电路的设计、分析和优化。
在现代科技发展迅速的时代，模拟电子技术的应用范围越来越广泛。
为了更好地掌握这门学科，以下是一些模拟电子技术复习资料，希望对大家的学习有所帮助。
一、基础知识回顾1. 电路基本元件：电阻、电容、电感。
了解它们的特性和在电路中的应用。
2. 电路定律：欧姆定律、基尔霍夫定律、电流和电压的分布规律。
3. 放大器基础：了解放大器的基本概念和分类，如共射放大器、共集放大器、共基放大器等。
4. 信号处理：了解滤波器的原理和分类，如低通滤波器、高通滤波器、带通滤波器等。
二、放大器设计与分析1. 放大器的基本特性：增益、带宽、输入输出阻抗等。
掌握放大器的参数计算方法。
2. 放大器的稳定性分析：了解稳定性的概念和判据，如极点、零点的分布，掌握稳定性分析的方法。
3. 反馈放大器：了解反馈放大器的原理和分类，如电压串联反馈、电流串联反馈等。
4. 差分放大器：了解差分放大器的原理和应用，如差分放大器的共模抑制比、共模反馈等。
三、运算放大器及其应用1. 运算放大器的基本特性：了解运算放大器的输入输出特性，如输入阻抗、输出阻抗、放大倍数等。
2. 运算放大器的反馈电路：了解反馈电路的原理和分类，如电压反馈、电流反馈、电阻反馈等。
3. 运算放大器的应用：了解运算放大器在各种电路中的应用，如比较器、积分器、微分器等。
四、振荡器与频率特性1. 振荡器的原理：了解振荡器的基本原理和分类，如正弦波振荡器、方波振荡器、脉冲振荡器等。
2. 振荡器的稳定性：了解振荡器的稳定性条件和稳定性分析方法，如震荡幅度、相位噪声等。
3. 频率特性分析：了解频率响应的概念和分析方法，如Bode图、相频特性等。
五、模拟滤波器设计1. 模拟滤波器的分类：了解模拟滤波器的基本分类，如低通滤波器、高通滤波器、带通滤波器等。
2. 滤波器的设计方法：了解滤波器的设计方法和参数计算，如阻抗匹配、频率响应等。
模拟电子技术重点笔记
模拟电子技术重点笔记一、半导体基础知识在模拟电子技术中，首先要了解半导体的特性。
半导体材料，如硅和锗，其导电性介于导体和绝缘体之间。
半导体中的载流子有自由电子和空穴。
本征半导体，即纯净的半导体，在一定温度下，自由电子和空穴的浓度相等。
而杂质半导体，通过掺入不同杂质，可以形成 N 型半导体（多数载流子为电子）和 P 型半导体（多数载流子为空穴）。
PN 结是半导体器件的核心结构。
当 P 型半导体和 N 型半导体结合时，会形成空间电荷区，产生内建电场。
PN 结具有单向导电性，正向偏置时导通，反向偏置时截止。
二、二极管二极管是由一个 PN 结加上电极和封装构成的。
其伏安特性是非线性的，正向导通时，电压超过开启电压后，电流迅速增加；反向截止时，只有很小的反向饱和电流。
二极管的主要参数包括最大整流电流、最高反向工作电压等。
在实际电路中，二极管常用于整流、限幅、钳位等。
例如，在整流电路中，利用二极管的单向导电性，将交流电压转换为直流电压。
三、三极管三极管是一种具有放大作用的半导体器件，分为NPN 型和PNP 型。
三极管的三个电极分别是基极（b）、集电极（c）和发射极（e）。
要使三极管处于放大状态，需要满足发射结正偏，集电结反偏的条件。
三极管的特性曲线包括输入特性曲线和输出特性曲线。
输出特性曲线分为三个区域：截止区、放大区和饱和区。
在放大电路中，三极管通过对基极电流的控制来实现对集电极电流的放大。
四、基本放大电路基本放大电路有共射极放大电路、共集电极放大电路和共基极放大电路。
共射极放大电路的电压放大倍数较大，输入输出信号反相；共集电极放大电路的电压放大倍数接近 1，输入输出信号同相，具有电流放大和功率放大作用，常用于阻抗匹配；共基极放大电路的频率特性较好，适用于高频电路。
放大电路的性能指标包括放大倍数、输入电阻、输出电阻、通频带等。
为了改善放大电路的性能，常常引入负反馈。
负反馈可以提高放大电路的稳定性、减小非线性失真、扩展通频带等。
模拟电子技术基础知识点总结

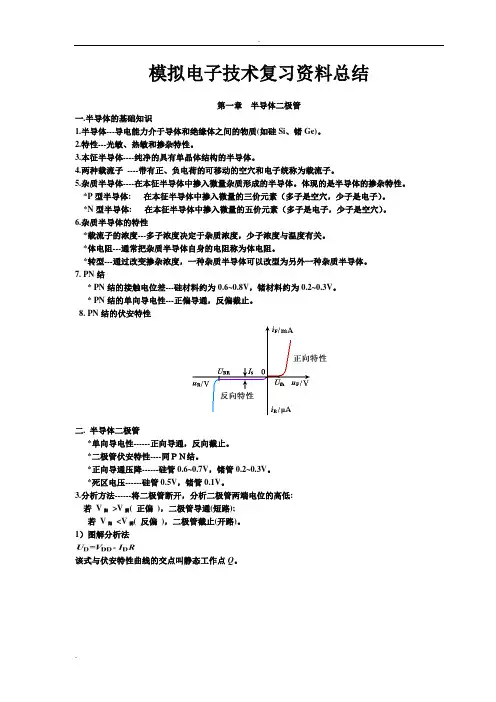

模拟电子技术复习资料总结第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4.两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6.杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若V阳>V阴( 正偏)，二极管导通(短路);若V阳<V阴( 反偏)，二极管截止(开路)。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法➢直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若V阳>V阴( 正偏)，二极管导通(短路);若V阳<V阴( 反偏)，二极管截止(开路)。
*三种模型➢微变等效电路法三.稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
模拟电子技术基础知识点总结材料
模拟电子技术复习资料总结第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4.两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素（多子是空穴，少子是电子）。
*N型半导体: 在本征半导体中掺入微量的五价元素（多子是电子，少子是空穴）。
6.杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度，少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度，一种杂质半导体可以改型为另外一种杂质半导体。
7. PN结* PN结的接触电位差---硅材料约为0.6~0.8V，锗材料约为0.2~0.3V。
* PN结的单向导电性---正偏导通，反偏截止。
8. PN结的伏安特性二. 半导体二极管*单向导电性------正向导通，反向截止。
*二极管伏安特性----同ＰＮ结。
*正向导通压降------硅管0.6~0.7V，锗管0.2~0.3V。
*死区电压------硅管0.5V，锗管0.1V。
3.分析方法------将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
1）图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2) 等效电路法直流等效电路法*总的解题手段----将二极管断开，分析二极管两端电位的高低:若 V阳 >V阴( 正偏 )，二极管导通(短路);若 V阳 <V阴( 反偏 )，二极管截止(开路)。
*三种模型微变等效电路法三.稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区，所以稳压二极管在电路中要反向连接。
模拟电子技术基础-总复习最终版
其中 RP R1 // R2 // R3 // R4
另外，uN
R R Rf
uo，uN
uP
ui1 R1 ui2i1 R2 ui3i2R3
P+ + u
o
R4 i4
uo
RP 1
Rf R
ui1 R1
ui 2 R2
ui3 R3
i3
4、 电路如图所示，各引入那种组态的负反馈？设集成运放 输出电压的最大幅值为±14V，填表。
11
14
5、求解图示电路的运算关系式。
同相求和电路 电压串联负反馈
6、求解图示电路的运算关系式。
R2
R1 ui R3
_
R4
+A1+ uo1
R5
_ +A2+
uo
7、求解图示电路的运算关系式。
电压并联负反馈。 电压放大倍数为：-R2/R1。
（3）交流负反馈是指 。 A．阻容耦合放大电路中所引入的负反馈 B．只有放大交流信号时才有的负反馈 C．在交流通路中存在的负反馈
解：（1）D （2）B （3）C
4、选择合适答案填入空内。
A．电压 B．电流 C．串联 D．并联
（1）为了稳定放大电路的输出电压，应引入 负反馈；
（2）为了稳定放大电路的输出电流，应引入 负反馈；
解：将电容开路、变压器线圈短路即为直流通路，图略。 各电路的交流通路如解图P2.2所示。
5.在图示电路中，已知晶体管β，rbe，RB，RC=RL，VCC。
（1）估算电路的静态工作点、电压放大倍数、输入电阻和输出电阻。
（2）当考虑信号源内阻为RS时，Aus的数值。
6. 电路如图所示，晶体管的＝100，=100Ω。
