100.4kV油浸式电力变压器要点
油浸式电力变压器安全操作规程
油浸式电力变压器安全操作规程前言油浸式电力变压器是变压器的常见类型之一，广泛应用于电力系统和工业生产中。
这种变压器有许多优点，如功率大、能耗低、安全可靠等，但同时也存在一定的安全隐患。
在进行使用和维护时必须注意安全操作规程，以确保人身和财产的安全。
为了规范油浸式电力变压器的使用，提高操作人员的安全意识和操作技能，本文将介绍油浸式电力变压器的安全操作规程。
操作环境准备在进行油浸式电力变压器操作前，必须对操作环境进行准备，以确保操作人员的安全和设备的正常工作。
具体的操作环境准备步骤如下：1.确认变压器接线和配电箱连接正确。
2.检查变压器是否完好无损，有无泄漏情况。
3.确认操作环境的通风、温度和湿度符合安全要求。
4.确保现场整洁无杂物，设备周围有足够的活动空间，维护工具和安全设备摆放整齐。
5.防止人员在作业期间随意靠近、触摸变压器和操作箱，必要时设置隔离区。
在进行油浸式电力变压器操作时，必须注意以下事项，以确保安全：1. 先开操作箱在操作油浸式电力变压器前，必须先开启操作箱，启动变压器前必须检查操作箱状态是否正常，切勿先启动变压器。
2. 确认变压器状态在开启变压器前，必须确认变压器的状态，检查电缆连接、开关状态，电压电流是否正常，避免设备短路、开关跳闸等不必要的损失。
3. 操作规范操作人员必须按照操作规范进行操作，切勿擅自更改设备参数和连接，以免损坏设备。
禁止在操作箱和含油设备上吸烟和点火。
4. 防火防爆油浸式电力变压器内含有变压器油，该油具有较高的燃点和爆炸性，所以在操作时必须特别注意防火防爆。
应将操作箱、设备周围保持清洁，切忌用火等明火操作。
5. 安全设备使用操作人员必须正确佩戴、使用绝缘手套、安全带、安全鞋等安全设备，以降低操作环节的风险。
油浸式电力变压器在使用一段时间后，需要进行维护和保养，以确保设备的正常工作和寿命。
在进行维护时，必须注意以下事项：1. 定期检查定期检查设备是否存在磨损和腐蚀情况，切勿拆开变压器。
100_4kV单台大容量变压器设计的几点思考
100_4kV单台大容量变压器设计的几点思考随着电力工业的发展，大容量的变压器已经成为电网中不可或缺的核心部件。
而100_4kV单台大容量变压器的设计受到了众多电力工程师的关注。
我在设计这种变压器时，需要考虑诸多因素。
在本文中，我将分享我在设计100_4kV单台大容量变压器时的几点思考。
首先是变压器的选型，这是变压器设计的第一步。
在选择变压器时，我需要考虑到电压等级、容量、冷却方式等因素。
对于100_4kV单台大容量变压器，变压器的电压等级需要根据电网要求进行选择。
而对于容量的选取则需要考虑到负荷情况。
最后，变压器的冷却方式也会对变压器的性能产生影响。
因此，在变压器设计时，选型是必须要考虑的第一步。
其次是绕组设计。
在变压器设计中，绕组是非常重要的部分。
绕组的数目、线圈的大小和绕组之间的间隔都需要经过精密计算。
同时，绕组的导体材料也会影响到变压器的性能。
因此，在绕组设计中，需要进行详尽的计算和试验，保证绕组设计的合理性和可靠性。
第三个问题是铁心材料的选取。
铁心是变压器的重要组成部分。
在选择铁心材料时，需要考虑到铁心的磁导率、损耗系数等因素。
通常情况下，用于高压变压器的铁心材料会选择高矽钢板，因为高矽钢板具有较高的磁导率和较低的损耗系数，能够保证变压器的高效率和较小的磁损耗。
最后是变压器的结构设计。
结构设计是变压器设计的重要环节，关系到变压器的可靠性和维护的便捷性。
在设计100_4kV单台大容量变压器时，需要考虑到变压器的大小、重量和预留排气口等细节问题。
同时，也要考虑到变压器的承载能力和抗震性能，保证变压器的安全运行。
总之，100_4kV单台大容量变压器设计需要从多个方面考虑，包括选型、绕组、铁心和结构设计等多个方面。
只有全面细致的考虑和实验研究，才能设计出经济高效、可靠稳定和安全耐用的变压器。
在变压器设计中，一个重要的问题是绕组的设计。
绕组通常是由铜导线包绕而成。
其设计需要考虑到良好的电气性能和高效的散热性能。
2024年油浸式电力变压器安全操作规程
2024年油浸式电力变压器安全操作规程第一章总则第一条为保障变压器运行的安全稳定，提高工作效率，合理避免事故发生，制定本规程。
第二条本规程适用于2024年油浸式电力变压器的安全操作，包括检修、运行、停机、维护等各个环节。
第三条变压器工作人员必须依照本规程执行，严禁违反操作规程。
第四条变压器设计部门和管理部门应按照本规程要求进行设计和管理，并定期进行检查和评估。
第二章变压器操作第五条变压器操作前应检查设备是否正常，周围是否有危险情况。
如有问题应及时报告，禁止违章作业。
第六条变压器操作人员应进行必要的培训，熟悉设备的工作原理、操作规程及相关安全知识，并持证上岗。
第七条变压器操作应按照工艺规程操作，禁止擅自改动操作方式。
第八条变压器操作人员在操作过程中应保持清醒、专心、认真，严禁酒后和疲劳驾驶。
第九条变压器操作人员应依照工艺规程进行设备开关操作，禁止违章操作。
第十条变压器操作人员应定期检查设备运行状态，如发现异常情况应及时报告，并根据规定进行处理。
第三章变压器维护第十一条变压器维护人员应定期对设备进行维护保养，包括设备清洁、检查各部件状态等。
第十二条变压器维护应按照规定的维护周期进行，严禁超期维护和随意更换零部件。
第十三条维护过程中发现设备异常情况应及时停机，进行排除故障，维护完成后确认设备正常方可重新投入使用。
第十四条变压器维护人员应严格执行工作流程，按照规定使用维护工具和设备，确保安全可靠。
第十五条定期维护时，应停止设备供电，并采取相应的安全措施，防止意外发生。
第十六条变压器维护人员应进行安全技能培训，掌握相关安全知识，提高应急处理能力。
第四章变压器检修第十七条变压器检修人员应按照规定的检修周期进行检修，并制定详细的检修方案和安全措施。
第十八条变压器检修前应检查设备是否正常，确认安全状态后方可进行检修作业。
第十九条变压器检修过程中，必须按照操作规程进行，严禁违章操作和随意更换零部件。
第二十条变压器检修人员应配备专业的检修工具和设备，确保检修过程的安全和可靠。

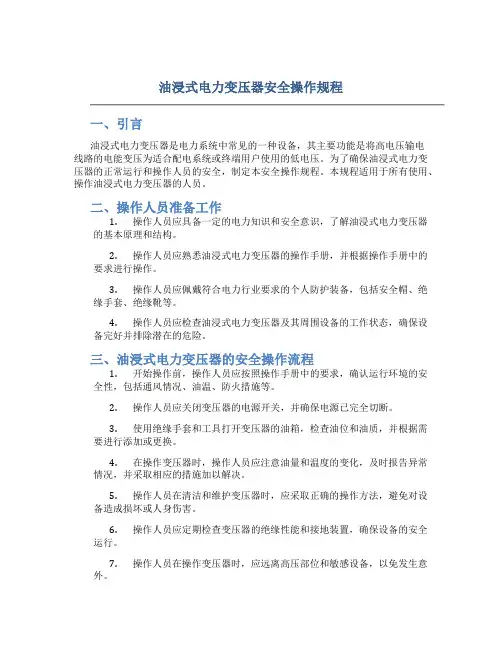

油浸式电力变压器安全操作规程
油浸式电力变压器安全操作规程一、引言油浸式电力变压器是电力系统中常见的一种设备，其主要功能是将高电压输电线路的电能变压为适合配电系统或终端用户使用的低电压。
为了确保油浸式电力变压器的正常运行和操作人员的安全，制定本安全操作规程。
本规程适用于所有使用、操作油浸式电力变压器的人员。
二、操作人员准备工作1.操作人员应具备一定的电力知识和安全意识，了解油浸式电力变压器的基本原理和结构。
2.操作人员应熟悉油浸式电力变压器的操作手册，并根据操作手册中的要求进行操作。
3.操作人员应佩戴符合电力行业要求的个人防护装备，包括安全帽、绝缘手套、绝缘靴等。
4.操作人员应检查油浸式电力变压器及其周围设备的工作状态，确保设备完好并排除潜在的危险。
三、油浸式电力变压器的安全操作流程1.开始操作前，操作人员应按照操作手册中的要求，确认运行环境的安全性，包括通风情况、油温、防火措施等。
2.操作人员应关闭变压器的电源开关，并确保电源已完全切断。
3.使用绝缘手套和工具打开变压器的油箱，检查油位和油质，并根据需要进行添加或更换。
4.在操作变压器时，操作人员应注意油量和温度的变化，及时报告异常情况，并采取相应的措施加以解决。
5.操作人员在清洁和维护变压器时，应采取正确的操作方法，避免对设备造成损坏或人身伤害。
6.操作人员应定期检查变压器的绝缘性能和接地装置，确保设备的安全运行。
7.操作人员在操作变压器时，应远离高压部位和敏感设备，以免发生意外。
四、紧急情况处理1.在变压器发生漏油、冒烟、火灾等紧急情况时，操作人员应立即采取紧急停电措施，并报告相关管理人员。
2.在进行紧急停电时，操作人员应按照操作手册中的要求进行操作，保证自身和他人的安全。
3.在紧急情况处理过程中，操作人员应配合相关管理人员进行油浸式电力变压器的故障排查和恢复工作。
五、操作人员的安全注意事项1.操作人员应经常进行安全培训，了解最新的安全操作规程和技术措施。
2.操作人员应定期检查个人防护装备的使用情况，确保其完好无损。
油浸式电力变压器技术参数和要求
油浸式电力变压器技术参数和要求1 关于油浸式电力变压器油浸式电力变压器（Oil Immersed Power transformer）是一种由电力变压器和油浸变压器组成的变压器，其核心使用绕组和片式结构组成，由金属外壳空间裹绕而成，通常被安装在高压和中压输电线路上，用于将高压变为中压或中压变为低压。
2 技术参数油浸式电力变压器在使用前需要根据不同的要求进行适当的配置，以确保满足不同用途和工况要求。
技术参数包括电压等级，频率，静态变换比，额定功率，变压器的类型以及护组特性，以及阻抗、约束期间的延迟和按照不同标准和要求系数的参数等等。
3 要求油浸式电力变压器的建造质量要求非常严格，它的材料只能使用高质量的金属，以确保电器的可靠性。
油浸式变压器的接地要求比较严格，严禁在变压器上使用尘土接地，以避免由于大气湿度高和地面虫蛀等引起的部分接地失效而引起电火花和变压器烧坏。
油浸式变压器要求设计功率比实际功率小，以避免变压器变换后电流过大，变换后损耗过高；变压器安装时还需要考虑角度和安装高度，以确保变压器的液位合适。
此外，油浸式变压器还必须符合环境要求，包括温度、潮湿度以及大气压、抗化学腐蚀以及电磁干扰，以避免其受外界影响而对整个系统产生危害。
4 安全维护在正常使用过程中，关于油浸式变压器的安全维护也十分重要，应定期对变压器的油位和油质进行检查，并及时更换失效的附件及油体和绝缘油等，以保证变压器的可靠运行。
在日常检查过程中，还应及时发现变压器内部的腐蚀的现象，以防变压器在运行时发生短路和故障。
油浸式电力变压器作为对电能进行变换的重要设备，其技术参数和要求都是十分重要的，只有科学选用和严格按照要求设计、建造、安装、使用和维护，才能保证油浸式变压器正常可靠运行，更好地发挥油浸式变压器的功能作用。
油浸式变压器日常维护与保养
油浸式变压器日常维护与保养在现有供配电系统中我们应用油浸式变压器较多。
变压器使用性能的好坏，会直接关系到可能是一台设备，也可能是多台设备的安全稳定运行。
如果变压器在发生故障时处理不正确不及时，设备停止，甚至影响到人身安全。
所以，我们一定要正确掌握油浸式变压器的使用性能及维护检查内容以及故障判断处理方法，加强日常维护检查力度，把故障消灭在萌芽状态之中，保证变压器的正常运行，从而更好的为我们的生产生活服务。
１．油浸式变压器的日常检查及维护通常变压器在发生事故之前，都有异常现象出现，所以运行维护人员应随时对变压器运行状态进行检查。
通过对变压器的运行声音、温度、气味、震动及外部状态等现象的变化，来判断有无异常情况。
一般进行如下检查：（1）变压器正常运行时，是否发出正常的“嗡嗡”电磁声。
（2）检查变压器油质是否是正常的透明，微黄颜色。
（3）检查变压器运行时的油温、油位是否正常，是否有渗漏现象。
（4）变压器运行时电压电流是否正常。
（5）检查变压其引线接头，电缆、母线有无发热现象。
（6）检查变压器套管是否清洁、有无裂纹以及放电痕迹，冷却装置是否正常。
2.油浸式变压器运行中异常现象的分析2.1声音异常（1）“吱吱”声。
当分接开关调压之后，响声加重，以双臂电桥测试其直流电阻值，均超过出厂原始数据的2%，这是接触不良，系触头有污垢而引起的。
处理方法：旋开分接开关的风雨罩，卸下锁紧螺丝，用扳手把分接开关的轴左右往复旋转10～15次，使触头充分良好接触，即可消除这种现象。
（2）“噼啪”的清脆击铁声。
这是高压瓷套管引线，通过空气对变压器外壳的放电声，是变压器油箱上部缺油所致。
处理方法：用清洁干燥的漏斗从注油器孔插入油枕里，加入经试验合格的同号变压器油(不能混油使用)，补油量加至油面线温度+20℃为宜，然后上好注油器。
否则，油受热膨胀会产生溢油现象。
如条件允许，应采用真空注油法以排除线圈中的气泡。
对未用干燥剂的变压器，应检查注油器内的排气孔是否畅通无阻，以确保安全运行。
油浸式电力变压器
油浸式电力变压器油浸式电力变压器是一种将高压电网输入的电压通过变压器变换后输出到低压电网的设备。
它通过油浸式冷却技术，不仅可以起到变压作用，还可以同时进行绝缘和散热，提高了变压器的可靠性和使用寿命。
下面我们将从油浸式电力变压器的结构、工作原理和应用特点等方面进行介绍。
结构油浸式电力变压器主要由高压侧线圈、低压侧线圈、磁心和油箱四个部分组成。
其中高压侧线圈和低压侧线圈都是由铜导线绕成的，分别用于输入和输出，其数量和位置随变压器的电压等级和功率而定。
磁心是变压器的核心，将高压侧和低压侧线圈互相绕制，以达到变换电压的作用。
油箱是变压器的主要承压部位，通过对变压器内部的油进行冷却和绝缘，保证整个变压器的安全性和可靠性。
工作原理油浸式电力变压器的工作原理基于磁感应定律和能量守恒定律。
当高压侧输入电压时，通过磁心的磁通线圈感应到一个变化的磁通，从而在低压侧感应到一个输出电压。
其传递过程可以用以下公式表达：V2=V1∗N2/N1其中V1和V2分别代表输入和输出的电压，N1和N2分别代表输入和输出的线圈匝数。
根据这个公式可以看出，当N2大于N1时，输出电压就会比输入电压小，从而实现降压变压作用。
油浸式电力变压器利用油的良好绝缘和热传导性能，来吸收变压器内部的热量，保持运行温度的稳定和散热。
同时，在油的环境下，变压器内部的铁芯和线圈也会得到很好的保护。
应用特点油浸式电力变压器在电力系统中应用非常广泛，其特点主要有以下三个方面：抗干扰性强油浸式电力变压器可以起到很好的屏蔽作用，对于环境噪声和电磁干扰可以有很好的抵抗能力。
同时，油浸式电力变压器本身的结构也相对稳定，通常不容易遭到损坏。
绝缘性能好油浸式电力变压器的油具有很好的绝缘性能，能够防止变压器内部导体之间的电击穿。
另外，油还具有较好的冷却性能，可以消散变压器内部的热量，保持变压器运行的温度稳定。
体积小、重量轻采用油浸式冷却技术的油浸式电力变压器体积相对较小，重量也比干式变压器轻。
油浸式电力变压器安全操作规程
油浸式电力变压器安全操作规程油浸式电力变压器是电力系统中常见的重要设备之一，广泛应用于电力输变电、工矿企业和城市供电等领域。
为了确保变压器的安全运行，必须严格遵守安全操作规程。
以下是油浸式电力变压器的安全操作规程。
一、变压器运行前的准备工作1. 变压器运行前需要进行检查，检查项目包括变压器油位、油温、油质、冷却装置、绝缘性能等情况。
2. 检查冷却装置，确保冷却水流量充足，冷却设备运行正常。
3. 检查变压器的绝缘性能，特别注意绝缘油是否干净，绝缘器件是否存在损坏等情况。
二、变压器运行中的安全操作1. 变压器在运行过程中应保持油温适中，一般不得超过变压器额定温度。
2. 变压器周围应保持清洁，禁止在变压器周围堆放易燃、易爆物品。
3. 变压器油位应保持在正常范围内，不得超过或低于正常油位。
4. 变压器运行过程中若发现油温升高、油位异常等情况，应及时停机检查，查找问题原因并进行处理。
5. 禁止在变压器上进行非法操作，如乱接线、乱开关、私拉乱接电缆等违规操作。
6. 禁止将其他设备存放在变压器上方，以免影响变压器的散热和维修。
7. 变压器周围应设置明显的警示标志，以提醒人员注意变压器的安全运行。
三、变压器维护和日常管理1. 定期检查变压器油质情况，如发现油质变质或污染严重，应及时更换变压器油。
2. 定期检查变压器油位，保持油位在正常范围内。
3. 定期检查变压器冷却装置，确保冷却水流量充足，冷却设备运行正常。
4. 定期检查变压器绝缘性能，如发现绝缘性能下降或损坏，应及时更换或修复。
5. 定期清洗变压器周围，保持清洁，防止灰尘和杂物积累。
6. 变压器发生故障后应立即停机，排除故障，修复后再重新运行。
7. 定期对变压器进行维修和保养，确保设备的正常运行。
四、紧急情况处理1. 当发生变压器油箱着火、外漏油等紧急情况时，应立即采取紧急措施，切勿慌乱。
2. 立即切断变压器的电源，关闭油箱安全阀，阻止油漏扩散。
3. 使用灭火器、泡沫等灭火器具进行灭火，必要时可以呼叫消防队进行灭火。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新疆阿勒泰金昊铁业高炉、烧结工程10/0.4kV油浸式电力变压器招标文件（技术文件部分）阿勒泰金昊铁业有限公司X X X X年X月第1部分总则第2部分供货范围第3部分适用范围第4部分技术规格第5部分技术要求第6部分绝缘水平第7部分变压器油箱结构第8部分变压器本体保护第9部分二次接线端子箱第10部分变压器有关附件第11部分变压器运输第12部分变压器主要材料及说明第13部分防腐第14部分试验项目及要求第15部分资料要求第16部分其他要求第1部分总则电力变压器应满足本规格书及相应标准：一、本技术规范应符合下列标准：1)变压器在设计、制造、试验等过程中严格遵循如下标准:2)GB 1094.1-1996 电力变压器第1部分总则3)GB 1094.2-1996 电力变压器第2部分温升4)GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验5)GB 1094.5-2003 电力变压器第5部分短路电流耐受能力6)GB/T 6451-2008 三相油浸式电力变压器技术参数和要求7)GB 311.1-1997 高压输变电设备的绝缘配合8)GB/T15164-1994 油浸式电力变压器负载导则9)GB/T13499-2002 电力变压器应用导则10)GB 10237-1988 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙11)GB/T 16927.1～2-1997 高电压试验技术12)GB 50260-1996 电力设施抗震设计规范13)GB/T 5582-1993 高压电力设备外绝缘污秽等级14)GB J148-1990 电气装置安装工程、电力变压器、油浸电抗器、互感器施工及验收规范15)GB 4109-1999 高压套管技术条件 GB/T 2536-1990 变压器油16)GB 507-1986 绝缘油介电强度测定法17)GB 10230-1998 有载分接开关18)JB/T 3837-1996 变压器类产品型号编制方法19)JB 7065-2004 变压器用压力释放阀20)JB/T 5345-1991 变压器用蝶阀21)B/T 5347-1999 变压器用片式散热器22)JB/T 6302-1992 变压器用压力式温度计23)JB/T 6484-1992 变压器用储油柜24)JB/T 8318-1996 变压器绝缘成型件技术条件25)JB/T 8448.1-2004 变压器类产品用密封件技术条件26)JB/T 9647-1999 气体继电器27)DL/T 572-1995 电力变压器运行规程28)GB/T 19001-2000 质量管理体系标准29)GB/T 28001-2001 职业健康安全管理体系、规范30)GB/T 24001-1996 环境管理体系、规范及使用指南31)与电力变压器相关的现行IEC标准32)说明: 以上标准均执行最新版本，如有差异按较高标准执行。
第2部分供货范围项目货物名称数量备注□□Z11-10000/0.4三相双绕组油浸自冷式有载调压变压器变压器第3部分适用范围适用于电压为10KV三相、油浸式电力变压器的设计、选材、制造和检查的最基本要求。
一、卖方的责任1)本规格书与相关法规，标准，数据表，图纸，询价书等之间的任何矛盾应由买方负责澄清。
2)不允许用假设来掩盖数据不足，卖方有责任由买方或其它来源获取可靠的数据。
3)为确保设备正确的安装，操作及维修，卖方应提供所有必须的或附加的设备，专用工具和附件的清单，即使这些设备在规格书或数据表中未列出。
4)卖方应列出并充分描述本规格书与有关法规的不同点。
二、使用环境条件环境特征1、冬季漫长寒冷，风多雨少的气候特点。
（1）年平均气温 2.7℃（2）最热月平均温度19.7℃~22.3℃（3）最冷月平均温度-16.5℃~-29.6℃（4）持续最低温度 -38℃~-45℃（5）冬季极端最低温度 -51.2℃2、大气压力（1）冬季 941.9hPa（2）夏季 925.2hPa（3）标准冻深 1750mm（4）最大积雪厚度 890mm第4部分技术规格设计和结构一、设备名称：三相双绕组油浸自冷式有载调压、低损耗铜芯电力变压器1)型号：Z11-10000/0.42)额定容量：10000kVA3)额定频率：50Hz±5%4)相数：三相5)冷却方式：ONAN（油浸自冷）6)额定电压：高压侧10kV，低压侧0.4kV7)系统最高电压：高压侧：12kV 低压侧：0.4kV8)额定电压比：10±3×2.5%/0.4kV9)调压方式：10kV高压侧有载调压联结组标号：YN, dll10)短路阻抗；8.0%11)损耗(允许偏差按国家标准规定)：空载损耗：9.28kW负载损耗：48.05kW12)空载电流： 0.55%13)效率：效率不低于99.45%二、安装方式：户内安装，不带滚轮小车。
1)变压器应为全密闭免维护、节能型。
采用膨胀式散热器和箱盖与箱沿焊死结构，并保证20年不大修。
2)外壳采用8mm钢板结构。
放油活门、开关、压力释放阀等与箱内油接触部位，均采用双层密封措施。
3)10KV电缆从上面进线，高压电缆应有电缆夹。
4)低压母排侧出线，并要求考虑动、热稳定性，出线母排采用软连接。
5)变压器的结构设计应符合设防烈度8度区的抗震结构要求。
6)安装底座中心距（横向×纵向）：厂家提供7)高压、和低压套管均选用法兰式纯瓷套管、防污型，各类套管泄漏比距在最高工作电压下应≥3.1cm/kV。
8)高压套管爬电距离：≥1256mm（31mm/kV）9)低压套管爬电距离：≥380mm（31mm/kV）10)此变压器采用混合绝缘结构，其中线圈匝绝缘为C级，即采用美国杜邦公司生产的NOMEX®绝缘材料。
11)耐高温混合绝缘变压器适用于环境温度较高、抗短路能力强及短时过负荷能力较强。
12)变压器绝缘耐热等级为A级13)器身颜色 76G10 飞机灰第5部分技术要求一、电气特性1)所有规定的报警和跳闸接点应为适应于220VDC的转接点，如果不能用转接点时，应用可互换的接点，但其最终的形式应与买方协商确定。
所有的接点都应接至端子箱。
2)供电电源额定电压为10kv，电压变化范围为10kv±5%；3)频率为 50Hz，频率变化范围为50Hz±0.5 Hz；4)10kv侧中性点不接地，0.4kv侧中性点直接接地。
二、机械特性1)变压器外壳的防护等级不低于IP55 ；2)变压器应有2个接地点，对角焊接在导轨基座上。
3)底座应有起吊耳。
4)整个变压器的顶部应有起吊角钢，起吊不影响电气元件及母排。
5）变压器油为非矿物油。
三、主接线1）低压绕组的中性点应引至端子。
2）二次侧电压为0.4Kv的变压器，其绕组接线为D,yn11。
四、分接头1）根据数据表的第一部分，分接头应在高压绕组上。
五、抽头切换开关1)无载抽头切换开关应在两分接头之间不存在中间位置的快速动作触点转换开关。
2)应提供防止过行程的机械挡和将开关锁定在选择位置的挂锁设施。
3)抽头切换开关的操作应不用借助辅助工具就能安全操作。
分接头位置应清楚标记。
第6部分绝缘水平一、变压器绕组绝缘水平电压等级（kV）最高电压Um（kV）额定短时工频耐受电压（kV）额定雷电冲击耐受电压（峰值）kV全波截波高压10kV 12 75 200 220 低压0.38kV 0.4 1 60 65二、局部放电量变压器绕组：1)当测量电压为1.5Um/ 3 kV时，局部放电量不大于100PC2)变压器套管：当测量电压为1.5Um/ 3 kV时，局部放电量不大于10PC。
三、短路承受能力1)变压器能保证短路时的动热稳定性。
变压器满载及任何分接头位置情况下，变压器能承受系统的短路容量1500MVA下的短路电流，0.5s不损伤或位移；3s绕组温度不超过250℃。
2)额定过负荷能力过负荷倍数 1.2 1.3 1.45 1.6允许运行时间（min）180 120 60 453） 过励磁能力（以额定电压为基准额定频率下）四、噪音水平1）任何负载条件测量的声压水平不得超过60dB 。
五、温度计1）采用数字温度显示器及温控系统，且三相线圈巡回轮流检测。
2）温升限值温最高温升（K ）油箱顶层油温升 65K 线圈温升 80K 油箱及结构 80K 绕组最热点温升98K六、冷却方式变压器采用自然通风方式。
七、自动抽头切换开关需要时，买方应规定自动切换开关及其控制系统。
八、压力释放器压力释放器应有报警跳闸接点。
九、温度继电器温度继电器应有超温报警及掉闸触点第7部分变压器油箱结构1) 变压器按免吊芯结构设计，油箱为钟罩式平顶结构，上节油箱箱壁采用高强度加强结构，下节油箱为高强度盆型结构，油箱外形美观大方。
上、下节油箱用螺栓连接，变压器油箱能承受住真空度为50kPa 和正压力60kPa 的机构强度试验，不会有损伤和不允许的永久变形。
工频电压升高倍数相-相 1.10 1.25 1.50 1.58 相-地1.10 1.25 1.902.00 持 续 时 间＜20min＜20s＜1s＜0.1s2)变压器在有效使用年限内且正常使用，不发生渗漏油现象。
油箱钢板焊缝通过无渗探伤，箱体及附件通过50.7kPa压力下，持续时间为72h的密封试验，无渗漏。
3)变压器油箱上导气管设置自然坡度，以保证变压器水平安装时不影响内部气体的运动方向，以保证气体继电器能安全、可靠动作。
4)油箱上部设滤油阀，油箱下部装有足够大的放油阀。
变压器放油阀门选用球型铜阀门。
5)变压器铁心单独引出接地。
第8部分变压器本体保护一、温度计变压器装设顶层油温信号温度计(带远方测温用的铂电阻探头）一只，其准确级不低于1.5级。
温度计有温度遥测输出的接口和综合自动化系统提供的温度变送器接口，可以输出4~20mADC标准信号以便与计算机联网。
实现温度遥测、并能就地指示温度。
温度计的安装位置便于观察。
二、冷却装置变压器冷却采用可拆卸式片式散热器，散热器与油箱间连接采用真空蝶阀。
每组散热器可单独拆卸或更换。
第9部分二次接线端子箱一、变压器箱体上安装一个不锈钢端子箱。
所有的检测仪表如温度、油位、瓦斯等其引出线均连接至端子箱内，箱内端子排选用工程塑料制品，箱体密封并便于接线，并预留15%备用端子。
端子箱的防护等级为IP55。
二、连接至端子箱的二次接线用电缆采用耐油、阻燃、屏蔽电缆，护套颜色为黑色，截面为 1.5mm2，从仪表到端子箱连接的电缆全程穿入金属软管内，金属软管牢固固定在变压器箱体上的不锈钢电缆槽内。
第10部分变压器有关附件1)本体及有载开关的各类油处理管道、吸湿器及铁芯接地引下线等均接至轨面上约1.5米处，以便维护。
2)所有的设计及使用材料均按照户外设置考虑,所有电流载流导体的材料必须为铜。
