平板闸阀的操作规程
平板闸阀的操作规程
1.顺时针转动手轮关闭，逆时针转动手轮开阀。
2.由于平板闸阀的启闭力矩较小，操作时不应使用加长套筒或手柄，阀门开启或者关闭至所需位置后，应将手轮向相反方向转动1/2圈，以释放阀杆和传动螺母之间的压紧力。
3.阀门操作过程中。
力矩显著增加时，不可再强行操作，应先进行故障排除。
4.普通平板闸阀不能当节流阀使用。
5.当阀杆填料泄漏时，可先关闭阀门，泄放阀体内腔压力，在用注脂枪向填料函内加注密封脂或换填料。
6.阀门在投入使用后，应每月在轴承外注入润滑脂。
7.手轮操作阀门，宜每月开关一次。
以保持其灵活性。
8阀门现场试压后，应将阀门处于关闭状态，并将阀体内水排放干净防止水冻结成冰，体积膨胀造成阀门零部件损坏，阀门无法开启。
液动平板阀工作原理
液动平板阀工作原理
液动平板阀工作原理：通过驱动装置控制阀板的开闭，从而控制流体的流动。
当阀板上升到最大高度时，阀门完全关闭；当阀板下降到最小高度时，阀门完全打开。
液动平板阀是一种用于控制流体介质的阀门，主要由阀体、阀盖、阀板、驱动装置和密封件等组成。
液动平板阀具有良好的密封性能，可以有效防止流体泄漏。
其阀体是阀门的主体部分，通常由铸铁、钢材等制成；阀盖用于固定阀板和推杆；阀板通过推杆与电液转换器相连接，实现阀门的开启和关闭。
液动平板阀广泛应用于石油、化工、冶金、电力、水利等行业。
在石油行业中，它常用于控制油井的注水、排水和油气的开关；在化工行业中，它常用于控制流体的流量和压力；在冶金行业中，它常用于控制高温熔融金属的流动；在电力行业中，它常用于控制发电机组的冷却水流量；在水利行业中，它常用于控制水闸的开关。
使用液动平板阀时，要注意定期检查和维护，以确保其正常工作。
同时，在安装和使用过程中，应遵循相关规范和操作要求，以确保安全和稳定性。
总之，液动平板阀是一种重要的流体控制设备，其工作原理简单可靠，应用广泛。
在使用过程中，需要注意维护和保养，以确保其长期稳定运行。

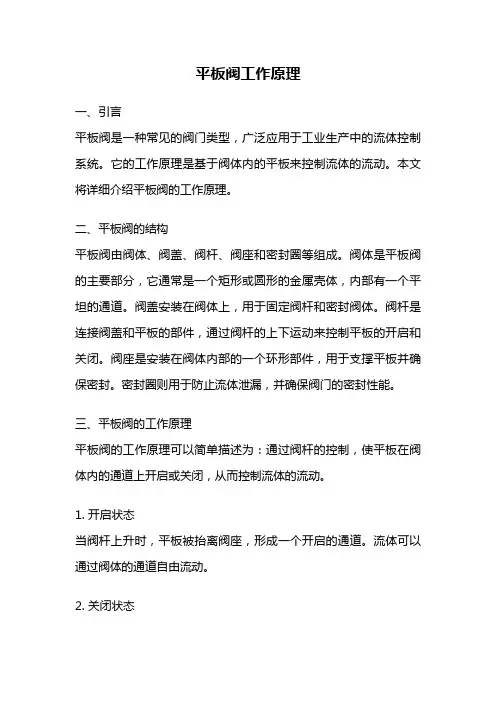

平板阀工作原理
平板阀工作原理一、引言平板阀是一种常见的阀门类型，广泛应用于工业生产中的流体控制系统。
它的工作原理是基于阀体内的平板来控制流体的流动。
本文将详细介绍平板阀的工作原理。
二、平板阀的结构平板阀由阀体、阀盖、阀杆、阀座和密封圈等组成。
阀体是平板阀的主要部分，它通常是一个矩形或圆形的金属壳体，内部有一个平坦的通道。
阀盖安装在阀体上，用于固定阀杆和密封阀体。
阀杆是连接阀盖和平板的部件，通过阀杆的上下运动来控制平板的开启和关闭。
阀座是安装在阀体内部的一个环形部件，用于支撑平板并确保密封。
密封圈则用于防止流体泄漏，并确保阀门的密封性能。
三、平板阀的工作原理平板阀的工作原理可以简单描述为：通过阀杆的控制，使平板在阀体内的通道上开启或关闭，从而控制流体的流动。
1. 开启状态当阀杆上升时，平板被抬离阀座，形成一个开启的通道。
流体可以通过阀体的通道自由流动。
2. 关闭状态当阀杆下降时，平板被压紧到阀座上，完全封闭通道。
流体无法通过阀体的通道。
3. 中间状态阀杆的上下运动可以控制平板处于不同的位置，从而实现流体的调节。
当阀杆部分上升或下降时，平板只遮挡部分通道，实现部分流体的流动，这就是平板阀的调节功能。
四、平板阀的优点与应用平板阀具有以下几个优点：1. 结构简单，易于制造和安装。
2. 操作方便，开启和关闭快速。
3. 流体阻力小，流量大。
4. 具有较好的密封性能，防止泄漏。
基于上述优点，平板阀广泛应用于各个行业的流体控制系统中，如石油、化工、电力、冶金、造纸等。
它常用于控制液体或气体的流量，调节流体的压力和温度。
五、总结平板阀是一种常见的阀门类型，其工作原理是通过阀杆控制平板的开启和关闭，从而实现流体的流动控制。
平板阀具有结构简单、操作方便、流量大、密封性能好等优点，广泛应用于各个行业。
在实际应用中，我们需根据具体的工况和要求选择合适的平板阀，并合理操作和维护，以确保其正常工作和延长使用寿命。

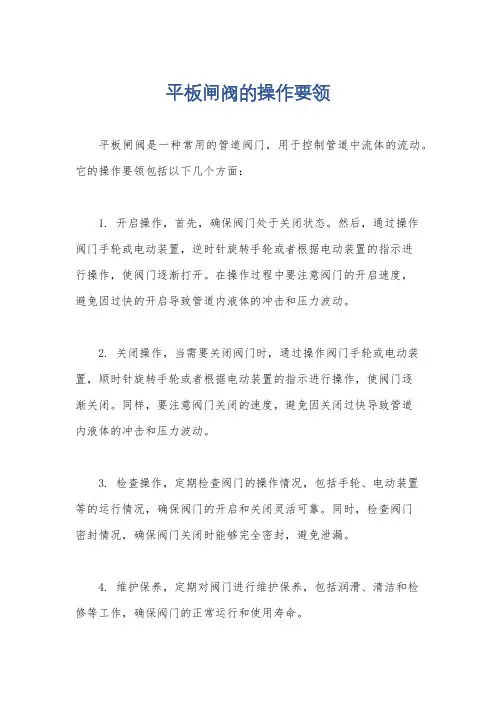

平板闸阀的操作要领
平板闸阀的操作要领
平板闸阀是一种常用的管道阀门，用于控制管道中流体的流动。
它的操作要领包括以下几个方面：
1. 开启操作，首先，确保阀门处于关闭状态。
然后，通过操作
阀门手轮或电动装置，逆时针旋转手轮或者根据电动装置的指示进
行操作，使阀门逐渐打开。
在操作过程中要注意阀门的开启速度，
避免因过快的开启导致管道内液体的冲击和压力波动。
2. 关闭操作，当需要关闭阀门时，通过操作阀门手轮或电动装置，顺时针旋转手轮或者根据电动装置的指示进行操作，使阀门逐
渐关闭。
同样，要注意阀门关闭的速度，避免因关闭过快导致管道
内液体的冲击和压力波动。
3. 检查操作，定期检查阀门的操作情况，包括手轮、电动装置
等的运行情况，确保阀门的开启和关闭灵活可靠。
同时，检查阀门
密封情况，确保阀门关闭时能够完全密封，避免泄漏。
4. 维护保养，定期对阀门进行维护保养，包括润滑、清洁和检
修等工作，确保阀门的正常运行和使用寿命。
总的来说，平板闸阀的操作要领包括正确的开启和关闭操作，定期的检查和维护保养工作，这样才能保证阀门的正常运行和安全使用。
同时，在操作阀门时，要注意操作规程，确保操作的安全性和准确性。
api 平板闸阀 标准
api 平板闸阀标准
API（American Petroleum Institute）发布了许多与石油和天然气工业相关的标准，其中包括关于各种阀门的标准。
平板闸阀通常用于管道和流体控制系统中，以控制流体的流动。
以下是与API平板闸阀标准相关的一些常见标准：
1.API 600：这是API 发布的"钢制闸阀" 标准，其中包括平板
闸阀。
该标准规定了闸阀的设计、制造和测试要求。
API 600 适用于工业应用中的闸阀。
2.API 6D：API 6D 是关于"管道闸阀和阀门设备" 的标准，适用
于管道和管道系统中使用的各种类型的阀门，包括平板闸阀。
该标准规定了设计、材料、制造和测试的要求。
3.API 6FA：API 6FA 是关于"阀门火焰测试" 的标准，用于评估
阀门在火灾情况下的性能。
这个标准确保阀门在火灾中保持密封，以防止火焰和气体泄漏。
请注意，不同的平板闸阀制造商和供应商可能会遵循不同的标准和规范。
在选择平板闸阀时，您应该查看相关的标准，以确保其符合您的具体需求和应用。
此外，API 标准通常在石油和天然气工业中广泛使用，但也可能在其他领域的应用中有所变化。
因此，根据您的具体情况，还应考虑其他适用的标准和法规。
平板闸阀跟闸阀的区别
平板闸阀跟闸阀的区别平板闸阀跟闸阀的区别平板闸阀是一种关闭件为平行闸板的滑动阀。
其关闭件可以是单闸板或是其间带有撑开机构的双闸板。
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。
如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。
楔式闸阀的密封原理楔式闸阀的密封原理是靠楔形闸板上的两密封面和阀体上的两密封面楔入时的紧密结合来达密封的。
使用楔形闸板的目的是为了提高辅助的密封载荷,以使金属密封的楔式闸阀既能对高介质压力,也能对低介质压力进行密封。
关闭时顺时针旋转阀杆，使闸阀密封面和阀体密封面密合而达到密封。
但是，金属密封的楔式闸阀由楔入作用所产生的进口端密封比压受到介质的作用力往往不足以达到进口端密封.所以说金属密封楔式闸阀属单面强制密封。
楔式闸阀所适用的场合在各种类型的阀门中，闸阀是应用最广泛的一种。
它一般只适用于全开或全闭，不能作调节和节流使用。
楔式闸阀一般用在对阀门的外形尺寸没有严格要求,而且使用条件又比较苛刻的场合。
如高温高压的工作介质，要求关闭件要保证长期密封的情况下等。
9D)E7u"*P"_%h2_通常，使用条件或要求密封性能可靠，高压，高压截止（压差大）、低压截止（压差小），低噪声、有气穴和汽化现象、高温介质、低温（深冷）时，推荐使用楔式闸阀。
如电力工业、石油炼制、石油化工、海洋石油、城市建设中的自来水工程和污水处理工程，化工等领域中应用较多。
因为楔式闸阀的`闸板是有度数的，一般有3度，5度，这就造成阀门的下槽会有积累物，另外对于有颗粒物的介质，会使闸板密封过程中损坏密封阀座，使阀门关闭过程中关闭不严，所以一般流体介质要纯静一点平板闸阀是一种关闭件为平行闸板的滑动阀。
其关闭件可以是单闸板或是其间带有撑开机构的双闸板。
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。
如果是双闸板平板闸阀，则两闸板见的撑开机构可以补充这一压紧力。
平板闸阀原理
平板闸阀原理平板闸阀是一种常见的工业阀门，广泛应用于管道系统中，用于控制流体的流量和压力。
平板闸阀的原理是通过闸板的升降来控制流体的通断，其结构简单，操作方便，密封性能好，因此在工业领域得到了广泛应用。
平板闸阀的主要构成部分包括阀体、闸板、密封圈、阀杆等。
阀体是阀门的主体部分，通常由铸铁、碳钢等材料制成，具有足够的强度和刚度以承受流体的压力。
闸板是控制流体通断的关键部件，通常由铸铁、碳钢等材料制成，形状呈矩形，上下运动以实现流体的通断。
密封圈位于阀体和闸板之间，起到密封作用，防止流体泄漏。
阀杆是连接闸板和手柄的部分，通过手柄的旋转或推拉，使阀杆上下移动，从而控制闸板的升降。
平板闸阀的工作原理如下：当阀门处于关闭状态时，闸板与阀座完全贴合，阻断了流体的通道，从而实现了流体的断流。
当需要开启阀门时，通过手柄的旋转或推拉，使阀杆上下移动，闸板从阀座上抬起，开启了流体的通道，从而实现了流体的通流。
在流体通流过程中，由于闸板的存在，流体会产生一定的压力损失，因此在工程设计中需要考虑流体的流量和压力损失，以便选择合适的闸板尺寸和阀门类型。
平板闸阀的优点是结构简单、操作方便、密封性能好，适用于大口径和高压力的管道系统。
然而，由于闸板的上下运动会产生较大的摩擦力，因此在操作时需要较大的力量，且开闭速度较慢。
此外，由于闸板与阀座接触面积较大，容易产生摩擦磨损，导致阀门的密封性能下降，需要定期维护和更换密封圈。
平板闸阀是一种常见的工业阀门，通过闸板的升降来控制流体的通断。
其工作原理简单，结构紧凑，操作方便，密封性能好。
然而，由于闸板的摩擦力较大，操作力较大，开闭速度较慢。
因此，在选择和使用平板闸阀时，需要根据具体的工程要求和流体性质进行合理选择，以确保阀门的正常运行和使用寿命。
平板闸阀的常见结构
平板闸阀的常见结构平板闸阀是一种常见的阀门，广泛应用于石油、化工、天然气和水处理等行业中。
平板闸阀的结构多样化，根据不同的需要和使用环境，可以采用不同的结构。
本文将根据不同的结构类型，分别从结构形式、组成部分和使用场景等方面进行描述，以便读者更好地了解平板闸阀的常见结构。
第一类：普通型平板闸阀普通型平板闸阀是最基础的平板闸阀，它由阀体、阀座、阀板、螺栓等组成。
阀体的形状通常为矩形或圆形，内部装有阀座和阀板。
阀座是由软垫材料制成，可以缓解阀板和阀门之间的摩擦。
阀板通常是矩形或圆形的，通过阀杆、导轨和减速机构实现开合，同时也可以手动调整。
普通型平板闸阀的密封效果一般，适用于中小型管道常规管路的使用场景。
第二类：弹性座封式平板闸阀弹性座封式平板闸阀是一种具有弹性座封的阀门。
与普通型平板闸阀相比，弹性座封式平板闸阀具有更好的密封性能。
该阀门的组成部分包括阀体、阀板、阀座等。
阀座采用橡胶等材料，具有多种颜色和硬度。
当阀板关闭时，阀座密封圈和阀板产生弹性变形，形成可靠的流体密封。
该阀门适用于有腐蚀性介质的场合，如给水、污水处理厂。
但它需要注意阀座硬度和介质温度的选择。
第三类：铸钢平板闸阀铸钢平板闸阀主要由阀体、阀座、阀板、阀杆、手轮、螺栓等组成。
相较于其他材质的平板闸阀，铸钢平板闸阀具有密封性更好的优点。
铸钢平板闸阀适用于高温、高压、高强度的使用环境，如石油化工、火力发电、钢铁冶金等领域。
该阀门的密封性能好，在关闭和开启过程中，也具有很好的耐磨性和抗冲击性。
第四类：高压平板闸阀高压平板闸阀主要由阀体、阀板、阀座等组成。
由于其高压流体的特殊性质，它的阀门密封更加严格。
通常，高压平板闸阀采用堆焊优质钢板，焊接结构严谨，可以承受数百个巨大压力。
此外，它还可以应用于石油化工、气体输送、城市供水等场合。
在选购时，应关注其耐磨性、耐腐蚀性以及耐压能力等性能。
总之，平板闸阀作为一种常见的阀门类型，具有多种不同的结构和功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平板闸阀是一种关闭件为平行闸板的滑动阀。
其关闭件可以是单闸板或是其间带有撑开机构的双闸板。
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。
如果是双闸板平板闸阀，则两闸板见的撑开机构可以补充这一压紧力。
特点
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全
5、全封闭结构，防护性能好，可适应全天候要求
1、阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。
阀座与密封物间始终为面对面密封。
2、阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。
阀座应由有润滑、不磨损材料制成。
3、阀门执行机构的故障不会影响到阀门的其它部分，维修和更换工作能够在不拆下阀门的情况下进行。
(1) 轭架套管–铝青铜轭架套管配置针形止推轴承，最大程度减少操作扭矩。
(2) 阀杆–螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封–结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现最好的阀帽密封。
(4) 阀座环–焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构–这些阀门可以配置电动、液动或气动执行机构。
DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架–完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖–两件式，自调节压盖，避免被弹出。
(8) 整体后座–硬面，使用寿命最长。
(9) 阀瓣–弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动–整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。
4、阀体有铸造和焊接两种结构。
5、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
6、金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
7、阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用。
8、闸板、阀座经特殊工艺处理、喷焊硬质合金，耐磨四氟，实现双重密封。
并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。
9、带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
10、阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
11、本阀门采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病。
12、阀门关闭时能自动卸掉内腔高压，保证使用安全。
13、全封闭结构，防护性能好，可适应全天候要求。
14、阀门设有指示杆或观察窗以表示阀门的启闭情况。
平板闸阀适用场合
1. （Class150～900/PN1.0～16.0MPa，工作温度-29～121℃）石油、天然气输送管线。
带导流孔的平板闸阀还便于清扫管线。
2. 成品油的输送管线和贮存设备。
3. 石油、天然气的开采井口装置，也就是采油树用阀。
4. 带有悬浮颗粒的介质的管道。
5. 城市煤气输送管线。
6. 自来水工程。
平板闸阀的优点
流阻小，不缩口的其流阻与短只管的流阻相仿。
带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。
由于闸板是在两阀座面上滑动，因此平板闸阀液能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的。
阀座密封面不会受到阀体热变形的损坏。
而且即使阀门在冷状态下关闭，阀杆的热伸长也不会使密封面受到过载。
同时当阀门关闭时，无导流孔的平板闸阀亦不要求闸板的关闭位置有较高的精度，因此电动平板阀可用行程来控制启闭位置。
平板闸阀的缺点
当介质压力低时，金属密封面的密封力不足以达到满意的密封。
相反当介质压力高时，如果密封面不用系统介质或外来介质润滑时，经常启闭就可能使密封面磨损过大。
另一个不足是，在圆形流道上横向运动的圆形闸板只有当它处在阀门关位置的50％时，这种阀门对流量的控制才较敏感。
而且，闸板在却断高速和高密度介质流时，会产生剧烈振动。
如果将阀座做成V形通口并和闸板紧密的导向，则它也可用作节流。
平板闸阀选用原则
1. 石油、天然气的输送管线，选用单闸板或双闸板的平板闸阀。
如需清扫管线的，选用单闸板或双闸板带导流孔的明杆平板闸阀。
2. 成品油的输送管线和贮存设备，选用无导流孔的单闸板或双闸板的平板闸阀。
3. 石油、天然气的开采井口装置，选用暗杆浮动阀座带导流孔的单闸板或双闸板的平板闸阀，大多为API16A标准，压力等级为API2000、API3000、API5000、API10000、API15000、API20000。
平板闸阀的用途
平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。
Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。
平板闸阀口径范围：DN25～1200 压力范围：0.6MPa～45MPa 150Lb～3000Lb
有导流孔平板闸阀用于需要通球清管的管线，无导流孔用于不需要通球清管的管线上。
