解析：选C 当滑片P由a端向b端滑动时，接入电路的
总电阻减小，电路中的电流增大，B错误；由U外＝E－Ir 可知，路端电压减小，A错误；由P＝I2R0可知，R0上消 耗的功率变大，D错误；当r＋R0＝RP时，滑动变阻器消 耗的功率最大，即刚开始滑片处于a端时，滑动变阻器 消耗的功率最大，随后一直减小，C正确。
新课标高考总复习·物理
创新方案系列丛书
[微点拨] 短路时两点间电势差为零，断路时两点间电势差不为 零。
R2R3 [解析] 当cd端短路时，等效电阻R＝R1＋ ＝40 Ω， R2＋R3 R1R3 A正确；当ab端短路时，等效电阻R′＝R2＋ ＝128 R1＋R3 Ω，B错误；当ab两端接通测试电源时，等效电路如图所 100 E 示，根据欧姆定律得I＝ ＝ A＝2 A，所以Ucd R1＋R3 10＋40 ＝IR3＝80 V，C正确；
坐标的 乘积UI 坐标的 U、I比 值 斜率
表示外电阻的大小，不同 点对应的外电阻大小不同 内电阻r
每一点对应的比值均等 大，表示此电阻的大小 电阻大小
新课标高考总复习·物理
创新方案系列丛书
[例3] [多选](2015· 衡水中学模拟)在如图所示的图象中，直
线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一 电阻R的伏安特性曲线。用该电源直接与电阻R相连组成闭合电 路。由图象可知( )
[答案]
BC
新课标高考总复习·物理
创新方案系列丛书
1.如图所示，电路两端的电压U保持不变，电阻R1、R2、R3消耗的 电功率一样大，则电阻之比R1∶R2∶R3是( )
A．1∶1∶1 C．1∶4∶4
B．4∶1∶1 D．1∶2∶2
解析：选C
根据串、并联电路的特点知U2＝U3，因P1＝P2＝P3，
故R2＝R3，又I1＝I2＋I3，故I1＝2I2＝2I3，根据P＝I2R和P1＝P2＝P3得 R1∶R2∶R3＝1∶4∶4，C正确。
A．甲表是电流表，R增大时量程增大 B．甲表是电流表，R增大时量程减小 C．乙表是电压表，R增大时量程增大 D．乙表是电压表，R增大时量程减小
新课标高考总复习·物理
创新方案系列丛书
[解析]
由电表的改装原理可知，电流表应是G与R并
联，改装后加在G两端的最大电压Ug＝IgRg不变，所以并联 电阻R越大，I＝Ig＋IR越小，即量程越小，B正确，A错误； 对于电压表应是G与R串联，改装后量程U＝IgRg＋IgR，可知 R越大，量程越大，C正确，D错误。
新课标高考总复习·物理
创新方案系列丛书
分压原理或 分流原理
U1∶U2∶„∶Un＝
I1∶I2∶„∶In＝ 1 1 1 R1∶R2∶„∶Rn P1∶P2∶„∶Pn＝ 1 1 1 R1∶R2∶„∶Rn
R1∶R2∶„∶Rn
P1∶P2∶„∶Pn＝
功率分配
R1∶R2∶„∶Rn
新课标高考总复习·物理
创新方案系列丛书
新课标高考总复习·物理
创新方案系列丛书
2．电压表、电流表的改装 改装为大量程电压表 改装为大量程电流表 原理 改装原理图 U＝IgR＋IgRg， U 所以R＝ I －Rg g RV＝R＋Rg>Rg IgRg＝I－IgR， IgRg 所以R＝ I －I g RRg RA＝ <R R＋Rg g
新课标高考总复习·物理
1．串、并联电路的几个常用结论 1 (1)当n个等值电阻R0串联或并联时，R串＝nR0，R并＝nR0。 (2)串联电路的总电阻大于电路中任意一个电阻，并联电路的 总电阻小于电路中任意一个电阻。 (3)在电路中，某个电阻增大(或减小)，则总电阻增大(或减 小)。 (4)某电路中无论电阻怎样连接，该电路消耗的总电功率始终 等于各个电阻消耗的电功率之和。
[闭合电路的动态分析] 4.如图所示，电动势为E、内阻为r的电池与定值电阻 R0、滑动变阻器串联，已知R0＝r，滑动变阻器的最大阻值是 2r。当滑动变阻器的滑片P由a端向b端滑动时，下列说法中 正确的是 A．路端电压变大 B．电路中的电流变小 C．滑动变阻器消耗的功率变小 D．定值电阻R0上消耗的功率变小
2 E 纯电阻电路：P 总＝I2(R＋r)＝ R＋r
电源内部消耗的 功率
P 内＝I2r＝P 总－P 出 任意电路：P 出＝UI＝P 总－P 内
电源的输出功率
2 E R 2 纯电阻电路：P 出＝I R＝ R＋r2
新课标高考总复习·物理
创新方案系列丛书
P出与外电阻R的 关系 P出 U 任意电路：η＝ ×100%＝ E ×100% P总 R 纯电阻电路：η＝ ×100% R＋r
，跟内、外电
创新方案系列丛书
2．闭合电路的欧姆定律 (1)内容：闭合电路的电流跟电源的电动势成 正比 ，跟内、外电 路的电阻之和成 反比 。 E (2)公式：I＝ (只适用于纯电阻电路)。 R＋r 3．路端电压与外电阻的关系 E E 增大 。 (1)一般情况：U＝IR＝ · R＝ ，当 R 增大时， U r R＋r 1＋R (2)特殊情况： ①当外电路断路时，I＝0，U＝E； E ②当外电路短路时，I短＝ r ，U＝0。
新课标高考总复习·物理
创新方案系列丛书
解析：选BC
由电压表改装原理可知，V1和V2串联
时，通过两表的电流相等，因此两表的偏转角度相同，由 U 于两表的内阻不同，故两表的示数不同，由I＝ R 知两表的 读数之比等于电压表的内阻之比，B、C正确，A、D错 误。
新课标高考总复习·物理
创新方案系列丛书
考点二 闭合电路的欧姆定律 [考查频度：★★★★☆]
1．闭合电路
①电源内部是内电路； (1)组成 ②用电器、导线组成外电路。
(2)内、外电压的关系：E＝ U内＋U外 。 2．闭合电路的欧姆定律 (1)内容：闭合电路的电流跟电源的电动势成 正比 路的电阻之和成 反比 。 (2)公式：I＝ E (只适用于纯电阻电路)。 R ＋r
新课标高考总复习·物理
新课标高考总复习·物理
创新方案系列丛书
解析：选D
W 电动势的定义式E＝ q 中，E与W、q无关，E反映
的是电源的属性，由电源内部非静电力做功的特性决定，A、C错 误，D正确；电动势的单位虽然与电压单位相同，但两者有本质的 区别，B错误。
新课标高考总复习·物理
创新方案系列丛书
[闭合电路欧姆定律的应用] 3．一电池外电路断开时的路端电压为3 V，接上8 Ω的负 载后路端电压降为2.4 分别为( ) B．E＝3 V，r＝2 Ω D．E＝3 V，r＝1 Ω V，则可以判定电池的电动势E和内阻r
新课标高考总复习·物理
创新方案系列丛书
2．[多选]某一表头的满偏电流为Ig，满偏电压为Ug，内阻为 Rg，改装成电流表后，电流量程为I，电压量程为U，内阻为R，则 ( ) Ug A．R＝ I B．U＝IgRg C．Ug<U Ug D．I> R
解析：选AB 由电流表的改装原理可知，Ig<I，Ug＝U， U Ug Rg>R，由部分电路的欧姆定律知R＝ I ＝ I ，Ug＝IgRg＝U， A、B正确，C、D错误。
E 2 R＋r R
2种电路——串联电路、并联电路 2种图象——电源的U I图象、电阻的U I图象 2种改装——电流表改装、电压表改装
新课标高考总复习·物理
创新方案系列丛书
[串、并联电路特点的应用] 1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2， 则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为 ( ) A．1∶2 B．2∶1 C．1∶4 D．4∶1
电源的效率
新课标高考总复习·物理
创新方案系列丛书
2.电源U I图线与电阻U I图线对比分析
电源UI图象 图形 物理意 义
电阻UI图象
电源的路端电压随电路电 电阻中的电流随电阻两端 流的变化关系 电压的变化关系
新课标高考总复习·物理
创新方案系列丛书
与纵轴交点表示电源电动 截距 势E，与横轴交点表示电 过坐标轴原点，表示没有 电压时电流为零 E 源短路电流 r 表示电源的输出功率 表示电阻消耗的功率
新课标高考总复习·物理
创新方案系列丛书
考点一
串、并联电路及其应用
[考查频度：★★☆☆☆]
串、并联电路的特点 电路 特点 电流 电压 电阻 串联电路 I＝I1＝I2＝„＝In U＝ U1＋U2＋„＋Un R总＝R1＋R2＋„＋Rn I＝ 并联电路
I1＋I2＋„＋In
U＝U1＝U2＝„＝Un 1 1 1 1 ＝R ＋R ＋„＋R R总 1 2 n
R1 I2 2 解析：选B 由并联电路特点可知 R ＝ I ＝ 1 ，由串联电路特点 2 1 U1 R1 2 可得 U ＝R ＝1，B正确。 2 2
新课标高考总复习·物理
创新方案系列丛书
[对电动势概念的理解] 2．下列关于电动势的说法中正确的是( )
A．电源的电动势跟电源内部非静电力做的功成正比，跟通过 的电荷量成反比 B．电动势的单位跟电压的单位一致，所以电动势就是两极间 的电压 C．非静电力做的功越多，电动势就越大 W D．E＝ q 只是电动势的定义式而非决定式，电动势的大小由 电源内非静电力的特性决定
新课标高考总复习·物理
创新方案系列丛书
3．[多选]两块电压表V1和V2是由完全相同的电流表改装成 的，V1的量程为15 V，V2的量程为5 V，为了测量15 V～20 V的电 压，把V1和V2串联起来使用，在这种情况下( A．V1和V2的读数相等 B．V1和V2的指针偏转角相等 C．V1和V2的读数之比等于两电压表内阻之比 D．V1和V2的指针偏转角之比等于两电压表内阻之比 )
A．E＝2.4 V，r＝1 Ω C．E＝2.4 V，r＝2 Ω
解析：选B
当外电路断路时，I＝0，E＝U外＝3 V；接上8
高中物理：闭合电路的欧姆定律
高中物理：闭合电路的欧姆定律【知识点的认识】1．闭合电路欧姆定律（1）内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。
（2）公式：①I＝（只适用于纯电阻电路）；②E＝U外+Ir（适用于所有电路）。
2．路端电压与外电阻的关系：一般情况U＝IR＝•R＝，当R增大时，U增大特殊情况（1）当外电路断路时，I＝0，U＝E＝，U＝0（2）当外电路短路时，I短【命题方向】（1）第一类常考题型是对电路的动态分析：如图所示，电源电动势为E，内阻为r，当滑动变阻器的滑片P处于左端时，三盏灯L1、L2、L3均发光良好。
在滑片P从左端逐渐向右端滑动的过程中，下列说法中正确的是（）A．小灯泡L1、L2变暗B．小灯泡L3变暗，L1、L2变亮C．电压表V1、V2示数均变大D．电压表V1、V2示数之和变大分析：在滑片P从左端逐渐向右端滑动的过程中，先分析变阻器接入电路的电阻如何变化，分析外电路总电阻的变化，由闭合电路欧姆定律分析干路电流的变化，即可由欧姆定律判断L2两端电压的变化，从而知道灯泡L2亮度的变化和电压表V2示数的变化。
再根据路端电压的变化，分析灯泡L3亮度的变化和电压表V1示数的变化；根据干路电流与L3电流的变化，分析L1电流的变化，即可判断灯泡L1亮度的变化。
根据路端电压的变化，判断两电压表示数之和的变化。
解：B、滑片P向右滑动的过程中，滑动变阻器接入电路的电阻变大，整个闭合回路的总电阻变大，根据闭合欧姆定律可得干路电流I＝变小，灯泡L2变暗，故B错误。
C、灯泡L2两端电压U2＝IR2变小，即电压表V2示数变小，电压表V1的读数为U1＝E﹣I （r+R2），变大，故C错误。
A、小灯泡L3变亮，根据串、并联电路的特点I＝I1+I3，I减小，I3＝变大，则通过小灯泡L1的电流I1减小，小灯泡L1变暗，故A正确。
D、电压表V1、V2示数之和为U＝E﹣Ir，I减小，U增大，故D正确。
故选AD。
点评：本题首先要搞清电路的连接方式，搞懂电压表测量哪部分电路的电压，其次按“局部→整体→局部”的思路进行分析。
闭合电路欧姆定律复习
9
• 例4:已知如图，E =6V，r =4Ω，R1=2Ω，R2 4:已知如图， =6V， =4Ω， =2Ω， 已知如图 的变化范围是0 10Ω。 的变化范围是0－10Ω。求：①电源的最大输 出功率； 上消耗的最大功率； 出功率；②R1上消耗的最大功率；③R2上消 耗的最大功率。 耗的最大功率。
R2 E r R1
=2Ω时 外电阻等于内电阻， 解：①R2=2Ω时，外电阻等于内电阻，电源输出 是定值电阻， 功率最大为2.25W 2.25W； 功率最大为2.25W；②R1是定值电阻，电流越大功 率越大， =0时 上消耗的功率最大为2W 2W； 率越大，所以R2=0时R1上消耗的功率最大为2W； 也看成电源的一部分， ③把R1也看成电源的一部分，等效电源的内阻为 6Ω，所以， =6Ω时 6Ω，所以，当R2=6Ω时，R2上消耗的功率最大为 1.5W。 1.5W。
出
m
5、电源的功率和效率
R
P186/2
P186/3
P187/8
P178/7
P186/4
(U,I)
P187/9
P186/7
电源消耗的电功率为 内阻上消耗的热功率
P187/10
P187/11
P186/5
P179/15
5、电源的供电效率: 、电源的供电效率 供电效率
E2 Pm = 4r
o
r
R
U外 P R 出 η= = （外电路可是任何电路） = PE E R+r
（最后一个等号只适用于纯电阻电路） 最后一个等号只适用于纯电阻电路）
注意：闭合电路的输出功率最大时，电源的效率并不是最大， 注意：闭合电路的输出功率最大时，电源的效率并不是最大， η=50%。 。

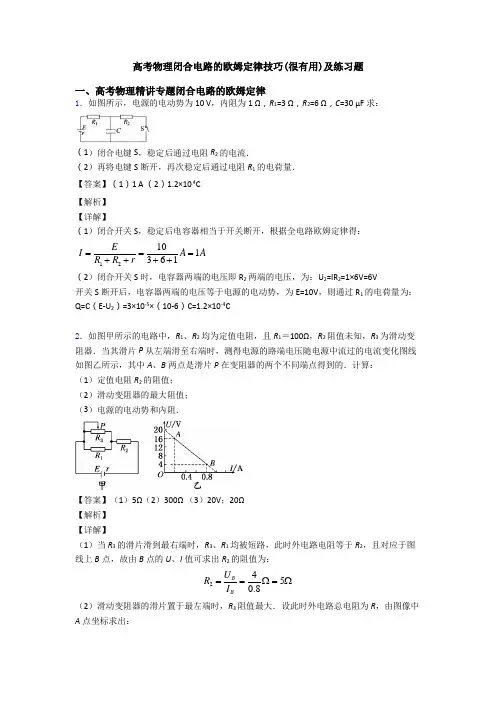

高考物理闭合电路的欧姆定律技巧(很有用)及练习题
高考物理闭合电路的欧姆定律技巧(很有用)及练习题一、高考物理精讲专题闭合电路的欧姆定律1．如图所示，电源的电动势为10 V ，内阻为1 Ω，R 1=3 Ω，R 2=6 Ω，C =30 μF 求：（1）闭合电键S ，稳定后通过电阻R 2的电流．（2）再将电键S 断开，再次稳定后通过电阻R 1的电荷量． 【答案】（1）1 A （2）1.2×10﹣4C 【解析】 【详解】（1）闭合开关S ，稳定后电容器相当于开关断开，根据全电路欧姆定律得： 12101361E I A A R R r ===++++（2）闭合开关S 时，电容器两端的电压即R 2两端的电压，为：U 2=IR 2=1×6V=6V 开关S 断开后，电容器两端的电压等于电源的电动势，为E=10V ，则通过R 1的电荷量为： Q=C （E-U 2）=3×10-5×（10-6）C=1.2×10-4C2．如图甲所示的电路中，R 1、R 2均为定值电阻，且R 1＝100Ω，R 2阻值未知，R 3为滑动变阻器．当其滑片P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的．计算： （1）定值电阻R 2的阻值； （2）滑动变阻器的最大阻值； （3）电源的电动势和内阻．【答案】（1）5Ω（2）300Ω （3）20V ；20Ω 【解析】 【详解】（1）当R 3的滑片滑到最右端时，R 3、R 1均被短路，此时外电路电阻等于R 2，且对应于图线上B 点，故由B 点的U 、I 值可求出R 2的阻值为：2450.8B B U R I ==Ω=Ω （2）滑动变阻器的滑片置于最左端时，R 3阻值最大．设此时外电路总电阻为R ，由图像中A 点坐标求出：16800.2A A U R I ==Ω=Ω 13213++R R R R R R =代入数据解得滑动变阻器最大阻值3300R =Ω（3）由闭合电路欧姆定律得：+E U Ir =将图像中A 、B 两点的电压和电流代入得：16+0.2E r =4+0.8E r =解得20V E =20r =Ω3．如图所示的电路中，电阻R 1=9Ω，R 2=15Ω，R 3=30Ω，电源内电阻r =1Ω，闭合开关S ，理想电流表的示数I 2=0.4A ．求： （1）电阻R 3两端的电压U 3； （2）流过电阻R 1的电流I 1的大小； （3）电源的总功率P ．【答案】（1）6.0V （2）0.6A （3）7.2W 【解析】 【详解】（1）电阻R 3两端有电压为3220.415 6.0U I R ==⨯=（V ）（2）通过电阻R 3的电流大小：3330.2U I R ==A 流过电阻R 1的电流大小为：I 1=I 2+I 3=0.4+0.2=0.6A（3）电源的电动势为：11130.610.69612E I r I R U =++=⨯+⨯+=V电源的总功率为P=I 1E =7.2W或()21123//P I r R R R =++=7.2W4．如图所示的电路中，电源电动势E d ＝6V ，内阻r ＝1Ω，一定值电阻R 0＝9.0Ω，变阻箱阻值在0﹣99.99Ω范围。
(新课标)高考物理一轮复习 第八章 恒定电流 第二节 电路 闭合电路的欧姆定律试题-人教版高三全册物
第二节 电路 闭合电路的欧姆定律一、串、并联电路的特点 1．特点比照串联并联电流 I ＝I 1＝I 2＝…＝I n I ＝I 1＋I 2＋…＋I n 电压 U ＝U 1＋U 2＋…＋U n U ＝U 1＝U 2＝…＝U n电阻 R ＝R 1＋R 2＋…＋R n1R ＝1R 1＋1R 2＋…＋1R n电压与电流分配 电压与各局部电路的电阻成正比电流与各支路的电阻成反比功率分配与各局部电路的电阻成正比与各支路的电阻成反比2.几个常用的推论(1)串联电路的总电阻大于其中任一局部电路的总电阻．(2)并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻． (3)无论电阻怎样连接，每一段电路的总耗电功率P 总是等于各个电阻耗电功率之和． (4)无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大．1.电阻R 1与R 2并联在电路中，通过R 1与R 2的电流之比为1∶2，如此当R 1与R 2串联后接入电路中时，R 1与R 2两端电压之比U 1∶U 2为( )A ．1∶2B ．2∶1C ．1∶4D ．4∶1提示：选B.由并联特点可知：R 1R 2＝I 2I 1＝21，又由串联电路特点可得：U 1U 2＝R 1R 2＝21，故B 正确．二、电源的电动势和内阻 1．电动势(1)定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功．(2)表达式：E ＝W q．(3)物理意义：反映电源把其他形式的能转化成电能的本领大小的物理量．2．内阻：电源内部也是由导体组成的，也有电阻，叫做电源的内阻，它是电源的另一重要参数．2.判断正误(1)在电源内部把正电荷从负极移到正极，非静电力做功，电能增加．( ) (2)对于给定的电源，非静电力移动正电荷做功越多，电动势就越大．( ) (3)电动势越大，说明非静电力在电源内部把单位正电荷从负极向正极移送做功越多．( )(4)电动势越大，说明非静电力在电源内部把正电荷从负极向正极移送电荷量越多．( )(5)电动势的单位跟电压的单位一致，所以电动势就是两极间的电压．( ) (6)E ＝W q只是电动势的定义式而非决定式，电动势的大小由电源内非静电力的特性决定．( )提示：(1)√ (2)× (3)√ (4)× (5)× (6)√ 三、闭合电路欧姆定律1．内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．2．公式⎩⎪⎨⎪⎧I ＝E R ＋r 〔只适用于纯电阻电路〕E ＝U 外＋U 内〔适用于任何电路〕3．路端电压U 与电流I 的关系 (1)关系式：U ＝E －Ir ．(2)U －I 图象如下列图．①当电路断路即I ＝0时，纵坐标的截距为电源电动势． ②当外电路电压为U ＝0时，横坐标的截距为短路电流． ③图线的斜率的绝对值为电源的内阻．3.(多项选择)如下列图为某一电源的U －I 图线，由图可知( )A ．电源电动势为2 VB ．电源内电阻为13ΩC ．电源短路时电流为6 AD ．电路路端电压为1 V 时，电路中电流为5 A 提示：AD对电路的串、并联方式的考查【知识提炼】简化串、并联电路的常用方法(1)等电势法：电流沿电势高→电势低的方向流动，假设两点之间等电势，如此没有电流．(2)电流流向法：电流分叉的地方如此为并联，否如此为串联．【典题例析】(2016·高考全国卷甲)阻值相等的四个电阻、电容器C 与电池E (内阻可忽略)连接成如下列图电路．开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2.Q 1与Q 2的比值为( )A ．25 B ．12C ．35D ．23[解析] 电路中四个电阻阻值相等，开关S 断开时，外电路的连接等效为图1，由于不计电池的内阻，设每个定值电阻的阻值为R ，根据串、并联电路的特点可知，电容器两端的电压为U 1＝12×23R 23R ＋R E ＝15E ；当开关S 闭合后，外电路的连接等效为图2，如此电容器两端的电压为U 2＝12R 12R ＋R E ＝13E ，由Q ＝CU 可知，Q 1Q 2＝U 1U 2＝35，C 项正确．[答案] C(1)当含有电容器的直流电路达到稳定状态时，电容器处可视为断路，与之串联的电阻中无电流，不起降压作用．(2)电容器电压等于与之并联的电阻的电压．(3)电容器(或串联一个电阻)接到某电源两端时，电容器的电压等于路端电压． (4)在计算电容器所带电荷量的变化时，如果变化前后极板所带电荷的电性一样，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之差；如果变化前后极板所带电荷的电性相反，那么通过所连导线的电荷量等于初末状态电容器所带电荷量之和．用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表G 的电流为零时，测得MP ＝l 1，PN ＝l 2，如此R x 的阻值为( )A ．l 1l 2R 0B ．l 1l 1＋l 2R 0 C ．l 2l 1R 0D ．l 2l 1＋l 2R 0 解析：电流表G 中的电流为零，表示电流表G 两端电势差为零(即电势相等)，如此R 0与R l 1两端电压相等，R x 与R l 2两端电压相等，其等效电路图如下列图．I 1R 0＝I 2R l 1① I 1R x ＝I 2R l 2②由公式R ＝ρl S 知R l 1＝ρl 1S③R l 2＝ρl 2S④由①②③④式得R 0R x ＝l 1l 2即R x ＝l 2l 1R 0.选项C 正确． 答案：C闭合电路欧姆定律的理解与应用【知识提炼】在恒流电路中常会涉与两种U －I 图线，一种是电源的伏安特性曲线(斜率为负值的直线)，另一种是电阻的伏安特性曲线(过原点的直线)．求解这类问题时要注意二者的区别．电源U －I 图象 电阻U －I 图象关系式U ＝E －Ir U ＝IR图形物理意义电源的路端电压随电流的变化关系 电阻两端电压与电阻中的电流的关系截距与纵轴交点表示电源电动势E ，与横轴交点表示电源短路电流过坐标轴原点，表示没有电压时电流为零坐标U 、I 的乘积 表示电源的输出功率 表示电阻消耗的功率 坐标U 、I 的比值 表示外电阻的大小表示该电阻的大小 斜率(绝对值)电源电阻r 的大小假设图象为过原点的直线，图象斜率表示电阻的大小两曲线在同一坐标系中的交点表示电阻的工作点，即将电阻接在该电源上时，电阻中的电流和两端的电压【典题例析】图甲为某元件R 的U －I 特性曲线，把它连成图乙所示电路．电源电动势E ＝5 V ，内阻r ＝1.0 Ω，定值电阻R 0＝4 Ω.闭合电键S 后，求：(1)该元件的电功率；(2)电源的输出功率．[审题指导] (1)根据欧姆定律写出R两端的电压U与电流I的关系式．(2)画出U－I图象．(3)两图象交点表示什么？[解析] 设非线性元件的电压为U，电流为I，由欧姆定律得：U＝E－I(R0＋r)，代入数据得U＝5－5I画出U＝E′－Ir′＝5－5I图线．如下列图，两图线交点坐标为(0.4 A，3.0 V)(1)该元件的电功率P R＝UI＝3.0×0.4 W＝1.2 W.(2)电源的输出功率P＝P R0＋P R＝I2R0＋P R＝0.42×4 W＋1.2 W＝1.84 W.[答案](1)1.2 W(2)1.84 W(1)电源的伏安特性图象(路端电压与电流的关系图象)①关系式：U＝E－Ir.②用图象表示如下列图．a ．U －I 图象是一条斜向下的直线．B ．纵轴的截距等于电源的电动势E ；横轴的截距等于外电路短路时的电流I 0＝Er. c ．直线斜率的绝对值等于电源的内阻，即r ＝E I 0＝tan θ.θ越大，明确电源的内阻越大．(2)非线性元件有关问题的求解，关键在于确定其实际电压和电流，确定方法如下： ①先根据闭合电路欧姆定律，结合实际电路写出元件的电压U 随电流I 的变化关系． ②在原U －I 图象中，画出U 、I 关系图象． ③两图象的交点坐标即为元件的实际电流和电压．④假设遇到两元件串联或并联在电路中，如此要结合图形看电压之和或电流之和确定其实际电流或实际电压的大小．【跟进题组】考向1 闭合电路欧姆定律的计算1．飞行器在太空飞行，主要靠太阳能电池提供能量．假设有一太阳能电池板，测得它的开路电压为800 mV ，短路电流为40 mA ．假设将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，如此它的路端电压是( )A ．0.10 VB ．0.20 VC ．0.30 VD ．0.40 V解析：选D.电源没有接入外电路时，路端电压值等于电源电动势，所以电动势E ＝800 mV.由闭合电路欧姆定律得短路电流I 短＝E r ，所以电源内阻r ＝E I 短＝800×10－340×10－3Ω＝20 Ω，该电源与20 Ω的电阻连成闭合电路时，电路中电流I ＝ER ＋r ＝80020＋20mA ＝20 mA ，所以路端电压U ＝IR ＝400 mV ＝0.4 V ，D 正确．考向2 闭合电路欧姆定律的图象应用2．(多项选择)如下列图，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P (5.2，3.5)、Q (6，5)．如果把该小灯泡分别与电源1、电源2单独连接，如此如下说法正确的答案是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是1∶1C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶10解析：选AB.根据题图可知，E 1＝E 2＝10 V ，r 1＝54Ω，r 2＝56Ω，所以r 1∶r 2＝3∶2，E 1∶E 2＝1∶1，选项A 、B 正确；曲线Ⅲ与其他两条直线的交点坐标分别表示该小灯泡在这两种连接状态下的工作电流和工作电压，根据坐标值可求出此时小灯泡消耗的功率分别为P 1＝18.2 W 和P 2＝30 W ，小灯泡的电阻分别为R 1＝3552Ω，R 2＝56Ω，所以选项C 、D 错误．电路的动态分析问题 【知识提炼】1．电路动态分析的方法(1)程序法：根本思路是“局部→整体→局部〞．即(2)极限法：因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．(3)串反并同法：“串反〞是指某一电阻增大(或减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(或增大)．“并同〞是指某一电阻增大(或减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(或减小)．2．电路故障问题的分析方法与技巧 (1)故障特点①断路特点：表现为电路中的两点间电压不为零而电流为零，并且这两点与电源的连接局部没有断点．②短路特点：用电器或电阻发生短路，表现为有电流通过电路但其两端电压为零． (2)检查方法①电压表检测：如果电压表示数为零，如此说明可能在并联路段之外有断路，或并联路段短路．②欧姆表检测：当测量值很大时，表示该处是断路，当测量值很小或为零时，表示该处是短路．在运用欧姆表检测时，电路一定要切断电源．③电流表检测：当电路中接有电源时，可用电流表测量各局部电路上的电流，通过对电流值的分析，可以确定故障的位置．在运用电流表检测时，要注意电流表的极性和量程．④假设法：将整个电路划分为假设干局部，然后逐一假设某局部电路发生某种故障，运用闭合电路或局部电路的欧姆定律进展推理．【典题例析】(多项选择)(高考某某卷)如图，电路中定值电阻阻值R 大于电源内阻阻值r .将滑动变阻器的滑片向下滑动，理想电压表V 1、V 2、V 3示数变化量的绝对值分别为ΔU 1、ΔU 2、ΔU 3，理想电流表A 示数变化量的绝对值为ΔI ，如此( )A ．A 的示数增大B ．V 2的示数增大C ．ΔU 3与ΔI 的比值大于rD ．ΔU 1大于ΔU 2[审题指导] 先分析电路的结构，当滑动变阻器连入电路的阻值变化时，会引起V 1、V 2、V 3、A 表的变化，结合图形得出ΔUΔI的含义．[解析] 变阻器滑片向下滑动，连入电路中的电阻R 变减小，由I ＝ER ＋R 变＋r，A 表示数增大，故A 正确；V 2表测量的是电源的输出电压，U 2＝E －Ir 减小，故B 错误；由于R 是定值电阻，如此ΔU 1ΔI ＝R ，如图甲所示，又由U 2＝E －Ir ，如此ΔU 2ΔI＝r ，如图乙所示，所以，ΔU 1＝ΔI ×R ，ΔU 2＝ΔI ×r ，又因R ＞r ，得ΔU 1大于ΔU 2，故D 正确；同理，U 3＝E －I (r ＋R )，ΔU 3ΔI＝r ＋R ，故C 正确．[答案] ACD【跟进题组】考向1 直流电路的动态分析1.如下列图，电源内阻不能忽略，电流表、电压表均可视为理想电表，在滑动变阻器R 的触头从a 端滑到b 端的过程中( )A ．电压表V 的示数先增大后减小，电流表A 的示数增大B ．电压表V 的示数先增大后减小，电流表A 的示数减小C ．电压表V 的示数先减小后增大，电流表A 的示数增大D ．电压表V 的示数先减小后增大，电流表A 的示数减小解析：选A ．在滑动变阻器R 的触头从a 端滑到b 端的过程中，外电阻先增大后减小，路端电压先增大后减小，电压表V 的示数先增大后减小，电流表A 的示数一直增大，选项A 正确．考向2 含容电路的动态分析2．(2017·石家庄模拟)在如下列图的电路中，电源的负极接地，其电动势为E 、内电阻为r ，R 1、R 2为定值电阻，R 3为滑动变阻器，C 为电容器，A 、V 为理想电流表和电压表．在滑动变阻器滑动头P 自a 端向b 端滑动的过程中，如下说法中正确的答案是( )A ．电压表示数变小B ．电流表示数变小C ．电容器C 所带电荷量增多D ．a 点的电势降低解析：选D.在滑动变阻器滑动头P 自a 端向b 端滑动的过程中，变阻器接入电路的电阻减小，外电路总电阻减小，干路电流I 增大，电阻R 1两端电压增大，如此电压表示数变大．电阻R 2两端的电压U 2＝E －I (R 1＋r )，I 增大，如此U 2变小，电容器两板间电压变小，其带电荷量减小．根据外电路中顺着电流方向，电势降低，可知a点的电势大于零．a点的电势等于R2两端的电压，U2变小，如此a点的电势降低，通过R2的电流I2减小，通过电流表的电流I A＝I－I2，I增大，I2减小，如此I A增大，即电流表示数变大，A、B、C错误，D 正确．考向3 对电路的故障分析3.如下列图的电路，闭合开关，灯L1、L2正常发光．由于电路出现故障，突然发现L1变亮，L2变暗，电流表的读数变小，根据现象分析，发生的故障可能是( )A．R1断路B．R2断路C．R3短路D．R4短路解析：选A．等效电路如下列图．假设R1断路，电路的外电阻变大，总电流减小，路端电压变大，L1两端电压变大，L1变亮；ab局部电路结构没变，电流仍按原比例分配，总电流减小，通过L2、R4的电流都减小，故A项正确．假设R2断路，总电阻变大，总电流减小，ac局部电路结构没变，电流仍按原比例分配，R1、L1中电流都减小，与题意相矛盾，故B项错误．假设R3短路或R4短路，总电阻减小，总电流增大，电流表A中电流变大，与题意相矛盾，故C、D项错误．1．“串反并同法〞的须知事项：“串反并同法〞的应用条件为单变量电路．对于多变量引起的电路变化，假设各变量对同一对象分别引起的效果一样，如此该方法适用；假设各变量对同一对象分别引起的效果不一样，如此“串反并同法〞不适用．2．电路中断路与短路的故障分析方法：首先要确定是哪个局部出现了什么问题，如果是短路，如此直接当成一根导线处理；如果是断路，如此直接像开关一样断开该条线路，由于电路结构被破坏，需要重新绘画电路图，然后Ｋ运用动态电路分析方法去分析，但要注意电路被破坏后电表从支路转为干路还是从干路转为支路，分析时要有理有据，常用的依据有欧姆定律以与电阻的串、并联规律等．Ｋ电源功率的计算【知识提炼】电源总功率任意电路：P 总＝EI ＝P 出＋P 内纯电阻电路：P 总＝I 2(R ＋r )＝E 2R ＋r 电源内部消耗的功率P 内＝I 2r ＝P 总－P 出 电源的输出功率 任意电路：P 出＝UI ＝P 总－P 内纯电阻电路：P 出＝I 2R ＝E 2R 〔R ＋r 〕2 P 出与外电阻R 的关系电源的效率任意电路：η＝P 出P 总×100%＝U E ×100% 纯电阻电路：η＝R R ＋r ×100%【典题例析】(2017·西安模拟)如下列图，E ＝8 V ，r ＝2 Ω，R 1＝8 Ω，R 2为变阻器接入电路中的有效阻值，问：(1)要使变阻器获得的电功率最大，如此R 2的取值应是多大？这时R 2的功率是多大？(2)要使R 1得到的电功率最大，如此R 2的取值应是多大？R 1的最大功率是多大？这时电源的效率是多大？(3)调节R 2的阻值，能否使电源以最大的功率E 24r输出？为什么？ [审题指导] (1)R 1为定值电阻，电功率最大的条件是什么？(2)R 2为可变电阻，其电功率最大的条件是什么？(3)电源输出最大功率为E 24r的条件是什么？ [解析] (1)将R 1和电源(E ，r )等效为一新电源，如此新电源的电动势E ′＝E ＝8 V内阻r ′＝r ＋R 1＝10 Ω，且为定值利用电源的输出功率随外电阻变化的结论知，当R 2＝r ′＝10 Ω时，R 2有最大功率，即P 2max ＝E ′24r ′＝824×10W ＝1.6 W. (2)因R 1是定值电阻，所以流过R 1的电流越大，R 1的功率就越大．当R 2＝0时，电路中有最大电流，即I max ＝E R 1＋r＝0.8 A R 1的最大功率P 1max ＝I 2max R 1＝5.12 W这时电源的效率η＝R 1R 1＋r×100%＝80%. (3)不能．因为即使R 2＝0，外电阻R 1也大于r ，不可能有E 24r的最大输出功率．此题中，当R 2＝0时，外电路得到的功率最大．[答案] (1)10 Ω 1.6 W (2)0 5.12 W 80%(3)不能 理由见解析电源输出功率的极值问题的处理方法对于电源输出功率的极值问题，可以采用数学中求极值的方法，也可以采用电源的输出功率随外电阻的变化规律来求解．但应当注意的是，当待求的最大功率对应的电阻值不能等于等效电源的内阻时，此时的条件是当电阻值最接近等效电源的内阻时，电源的输出功率最大．假设一电源的电动势为E ，内阻为r ，外电路有一可调电阻R ，电源的输出功率为：P 出＝I 2R ＝E 2R 〔R ＋r 〕2＝E 2〔R －r 〕2R ＋4r . 由以上表达式可知电源的输出功率随外电路电阻R 的变化关系为：(1)当R ＝r 时，电源的输出功率最大，为P m ＝E 24r； (2)当R ＞r 时，随着R 的增大，电源的输出功率越来越小；(3)当R ＜r 时，随着R 的增大，电源的输出功率越来越大；(4)当P 出＜P m 时，每个输出功率对应两个外电阻阻值R 1和R 2，且R 1R 2＝r 2.(多项选择)(2017·某某高三模拟)如下列图为两电源的U －I 图象，如此如下说法正确的答案是( )A ．电源①的电动势和内阻均比电源②大B ．当外接一样的电阻时，两电源的输出功率可能相等C ．当外接一样的电阻时，两电源的效率可能相等D ．不论外接多大的一样电阻，电源①的输出功率总比电源②的输出功率大解析：选AD.图线在U 坐标轴上的截距等于电源电动势，图线的斜率的绝对值等于电源的内阻，因此A 对；作外接电阻R 的U －I 图线分别交电源①、②的伏安特性曲线于S 1、S 2两点，电源的工作点横、纵坐标的乘积IU 为电源的输出功率，由图可知，无论外接多大电阻，两工作点S 1、S 2横、纵坐标的乘积都不可能相等，且电源①的输出功率总比电源②的输出功率大，故B 错，D 对；电源的效率η＝P 出P 总＝I 2R I 2〔R ＋r 〕＝R R ＋r，因为电源内阻不同如此电源效率不同，C 错．1.(2015·高考卷)如下列图，其中电流表A 的量程为 0.6 A ，表盘均匀划分为30个小格，每一小格表示0.02 A ；R 1的阻值等于电流表内阻的12；R 2的阻值等于电流表内阻的2倍．假设用电流表A 的表盘刻度表示流过接线柱1 的电流值，如此如下分析正确的答案是( )A ．将接线柱1、2接入电路时，每一小格表示0.04 AB ．将接线柱1、2接入电路时，每一小格表示0.02 AC ．将接线柱1、3接入电路时，每一小格表示0.06 AD ．将接线柱1、3接入电路时，每一小格表示0.01 A解析：选C.设电流表A 的内阻为R A ，用电流表A 的表盘刻度表示流过接线柱1的电流值时，假设将接线柱1、2接入电路，根据并联电路的特点，(I 1－I A )R 1＝I A R A ，解得I 1＝3I A ＝0.06 A ，如此每一小格表示0.06 A ；假设将接线柱1、3接入电路，如此(I 2－I A )R 1＝I A R A ，解得I 2＝3I A ＝0.06 A ，如此每一小格表示0.06 A ．选项C 正确．2.(多项选择)(2016·高考江苏卷)如下列图的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，如下说法正确的有( )A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A 解析：选AC.开关S 闭合后，外电路的总电阻为R ＝10 Ω，路端电压U ＝E R ＋r R ＝1212×10 V ＝10 V ，A 项正确；电源的总功率P ＝E 2R ＋r ＝12 W ，B 项错误；由于两条支路的电流均为I ′＝1020A ＝0.5 A ，因此a 、b 两点间的电压为U ab ＝0.5×(15－5) V ＝5 V ，C 项正确；a 、b 两点用导线连接后，外电阻R ′＝2×5×155＋15Ω＝7.5 Ω，因此电路中的总电流I ＝E R ′＋r＝129.5 A ≈1.26 A ，D 项错误． 3．(多项选择)在如下列图的电路中，闭合开关S ，将滑动变阻器的滑片P 向下滑动后，假设电流表A 和电压表V 1、V 2、V 3四个电表的示数变化量的绝对值分别为ΔI 、ΔU 1、ΔU 2、ΔU 3，如此在滑片P 向下滑动的过程中，如下说法正确的答案是( )A ．ΔU 1ΔI 变大B ．ΔU 2ΔI不变 C ．ΔU 3ΔI 不变 D ．ΔU 3ΔI变大 解析：选BC.ΔU 1ΔI ＝r ，是电源内阻，保持不变，A 错误；ΔU 2ΔI＝R 1，是定值，选项B 正确；ΔU 3ΔI＝r ＋R 1，是定值，选项C 正确，选项D 错误． 4．(多项选择)在探究电路故障时，某实验小组设计了如下列图的电路，当电键闭合后，电路中的各用电器正常工作，经过一段时间，发现小灯泡A 的亮度变暗，小灯泡B 的亮度变亮．如此如下对电路故障的分析正确的答案是( )A ．可能是定值电阻R 1短路B ．可能是定值电阻R 2断路C ．可能是定值电阻R 3断路D．可能是定值电阻R4短路解析：选BC.由于小灯泡A串联于干路中，且故障发生后小灯泡A变暗，可知电路中总电流变小，即电路总电阻变大，由此推知，故障应为某一电阻断路，排除选项A、D.假设R2断路，如此R1和小灯泡B所在支路的电压增大，而R2的断路又使小灯泡B分配的电压增大，故小灯泡B变亮，选项B对；假设R3断路，必引起与之并联的支路(即R1所在支路)中电流增大，小灯泡B分得的电流也变大，小灯泡B变亮，应当选项C对．5．(多项选择)(2017·山西四校联考)如下列图，电源电动势E＝9 V，内电阻r＝4.5 Ω，变阻器R1的最大电阻R m＝5.0 Ω，R2＝1.5 Ω，R3＝R4＝1 000 Ω，平行板电容器C的两金属板水平放置．在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，在平行板电容器中间引入一带电微粒恰能静止．那么( )A．在题设条件下，R1接入电路的阻值应为3 Ω，电源的输出功率应为4.5 WB．引入的微粒带负电，当开关接向b(未接触b)的过程中，微粒将向下运动C．在题设条件下，当R1的阻值增大时，R2两端的电压增大D．在题设条件下，当开关接向b后，流过R3的电流流向为d→c解析：选AD.选项A中在开关S与a接触且当电路稳定时，电源恰好有最大的输出功率，可知R1＋R2＝r，R2＝1.5 Ω，如此R1＝3 Ω.电源的输出功率P m＝E24r＝4.5 W，应当选项A 正确；选项B中在开关S与a接触且当电路稳定时，在平行板电容器正中央引入一带电微粒，恰能静止，微粒受重力和电场力作用而处于平衡状态．而上极板带正电，可知微粒带负电．当开关接向b(未接触b)的过程中，电容器所带的电荷量未变，电场强度也不变，所以微粒不动，应当选项B错误；选项C中电容器所在的支路相当于断路，在题设条件下，R1和R2与电源构成串联电路，R1的阻值增大时，总电阻增大，总电流减小，R2两端的电压减小，应当选项C错误；选项D中在题设条件下，开关接a时，上极板带正电，当开关接向b后，下极板带正电，流过R3的电流流向为d→c，应当选项D正确．一、单项选择题1．两个一样的电阻R ，当它们串联后接在电动势为E 的电源上，通过一个电阻的电流为I ；假设将它们并联后仍接在该电源上，通过一个电阻的电流仍为I ，如此电源的内阻为( )A ．4RB ．RC ．R2 D ．无法计算 解析：选B.当两电阻串联接入电路中时I ＝E 2R ＋r ，当两电阻并联接入电路中时I ＝E R2＋r×12，由以上两式可得：r ＝R ，应当选项B 正确． 2.(2017·大连模拟)如下列图，电源电动势为3 V ，内阻为1 Ω，电阻R 1、R 2、R 3、R 4的阻值均为3 Ω，电表均视为理想电表，如此如下说法不正确的答案是( )A ．闭合开关S ，电流表示数约为0.23 AB ．闭合开关S ，电压表示数约为1.3 VC ．如果撤去电压表所在的整个支路，闭合开关S ，电流表示数约为0.43 AD ．如果撤去电流表所在的整个支路，闭合开关S ，电压表示数约为1.4 V解析：选A ．闭合开关S ，电阻R 1、R 2被短路，电路中的电流I ＝E R 3＋R 4＋r≈0.43 A ；电压表测的是R 3两端的电压，U ＝IR 3≈1.3 V ；撤去电压表所在支路，闭合开关S ，电路中的电流不变，仍然为0.43 A ；撤去电流表所在支路，电路为R 1、R 2、R 3、R 4串联，电压表测量R 2、R 3的电压，整个回路的电流为I ′＝E R 1＋R 2＋R 3＋R 4＋r ＝313A ，故电压表示数为U ′＝I ′(R 2＋R 3)≈1.4 V.3.将电学元件按照如下列图的方式连接，两电表均为理想电表，电源有一定的内阻．现闭合电键，将滑动变阻器的触头向下缓慢移动，如此( )A ．两电表的读数均增大B ．小灯泡b 的亮度变暗，电流表的读数变小C ．小灯泡a 的亮度变亮，电压表的读数变小D ．电容器两极板所带的电荷量增加解析：选C.滑动变阻器的触头向下缓慢移动时，其接入电路的电阻值减小，导致总电阻减小，根据“串反并同〞规律可知：电压表读数减小、小灯泡b 变暗，电流表读数变大、小灯泡a 变亮，电容器C 两端的电压等于小灯泡b 两端的电压，逐渐减小，所以电容器C 所带电荷量减少，C 正确，A 、B 、D 错误．4．(2017·重庆江津中学月考)两位同学在实验室利用如图甲所示的电路测定定值电阻R 0、电源的电动势E 和内电阻r ，调节滑动变阻器的滑动触头P 向某一方向移动时，一个同学记录了电流表A 和电压表V 1的测量数据，另一同学记录的是电流表A 和电压表V 2的测量数据．根据数据描绘了如图乙所示的两条U －I 直线．如此图象中两直线的交点表示的物理意义是( )A ．滑动变阻器的滑动头P 滑到了最右端B ．电源的输出功率最大C ．定值电阻R 0上消耗的功率为1.0 WD ．电源的效率达到最大值解析：选B.由图乙可得，电源的电动势E ＝1.5 V ，r ＝1 Ω，交点位置：R ＋R 0＝U 1I＝2 Ω，R 0＝U 2I＝2 Ω，R ＝0，滑动变阻器的滑动头P 滑到了最左端，A 项错误；当电路中外电阻等于内电阻时，电源输出功率最大，但此题R 0>r ，改变滑动变阻器时无法达到电路中内、外电阻相等，此时当外电阻越接近内电阻时，电源输出功率最大，B 项正确；R 0消耗的功率P ＝IU 2＝0.5 W ，C 项错误；电源的效率η＝IE －I 2r IE，电流越小效率越大，可见滑动变阻器的滑动头P 滑到最右端时效率最大，D 项错误．5.在如下列图的电路中，闭合开关S 后，L 1、L 2两灯泡都正常发光，后来由于某种故障使L 2突然变亮，电压表读数减小，由此推断，该故障可能是( )A ．L 1灯丝烧断B ．电阻R 2断路C ．电阻R 2短路。
闭合电路欧姆定律
三、路端电压跟负载旳关系
s
路端电压：U E Ir A R
R为负载：能够变化。
EVr
R增大
I减小 动态变化
内电压U内=Ir减小 外电压U外=E-Ir增大
外电压减小
内电压增大
R减小 I增大
11
例1：如图所示电路，当滑动变阻器 旳滑片P向上移动时，判断电路中旳 电压表、电流表旳示数怎样变化?已 知各电表都为理想电表。
19
五、电源旳外特征曲线(U-I图象)
（1）图象旳函数体现：U E Ir
（2）图象旳物理意义：
①在纵轴上旳截距表达电
源旳电动势E。
②在横轴上旳截距表达电 源旳短路电流：I短=E/r。 ③图象斜率旳绝对值表达 电源旳内阻，内阻越大， 图线倾斜得越厉害。
E
B U E Ir
A
α E/r
rA＞rB 20
内电路与外电路中 旳总电流是相同旳。
+-
+
3
3、电路中旳电势变化情况
(1)在外电路中，沿电流方向电势降 低。
a
+-
d
c
b
(2)在内电路中，一方面，
存在内阻，沿电流方向电势降低；另一
方面，沿电流方向存在电势“跃升”。
4
思索与讨论：
1、若外电路中旳用电器都是纯电阻R，在时
间t内外电路中有多少电能转化为内能？
(2)第一种情况下旳电源旳 总功率，电源旳输出功率， 以及电源旳热功率和电源 旳效率？
18
2、如图R为电阻箱，V为理想电压表，当电 阻箱读数为R1=2Ω时，电压表读数为U1=4V ；当电阻箱读数为R2=5Ω时，电压表读数 为U2=5V，求： (1)电源旳电动势E和内阻r？ (2)当电阻箱R读数为多 少时，电源旳输出功率最 大?最大值Pm为多少?
预习16 闭合电路中的欧姆定律(解析版)
预习16 闭合电路中的欧姆定律一、电动势1．非静电力的作用：把正电荷从负极搬运到正极，同时在该过程中非静电力做功，使电荷的电势能增加． 2．电源(1)定义：通过非静电力做功把其他形式的能转化为电势能的装置．(2)能量转化：在电源内部，非静电力做正功，其他形式的能转化为电势能，在电源外部，静电力做正功，电势能转化为其他形式的能． 3．电动势(1)电动势：在电源内部，非静电力把正电荷从负极移送到正极所做的功W 与被移送电荷量q 的比值． (2)定义式：E ＝Wq.单位：伏特(V)．(3)物理意义：反映电源非静电力做功本领大小的物理量．(4)决定因素：由电源中非静电力的特性决定，跟电源的体积无关，跟外电路无关． 二、闭合电路欧姆定律及其能量分析 1．闭合电路中的能量转化(1)时间t 内电源输出的电能(等于非静电力做功的大小)为W ＝Eq ＝EIt . (2)时间t 内外电路产生的内能为Q 外＝I 2Rt .内电路产生的内能为Q 内＝I 2rt . (3)根据能量守恒定律，在纯电阻电路中应有W ＝Q 外＋Q 内，即EIt ＝I 2Rt ＋I 2rt . 2．闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比． (2)表达式：I ＝ER ＋r.(3)另一种表达形式：E ＝U 外＋U 内．即：电源的电动势等于内、外电路电势降落之和． 三、路端电压与负载的关系 1．路端电压的表达式： U ＝E －Ir .2．路端电压随外电阻的变化规律(1)当外电阻R 增大时，由I ＝ER ＋r 可知电流I 减小，路端电压U ＝E －Ir 增大．(2)当外电阻R 减小时，由I ＝ER ＋r可知电流I 增大，路端电压U ＝E －Ir 减小．(3)两种特殊情况：当外电路断开时，电流I 变为0，U ＝E .即断路时的路端电压等于电源电动势．当电源短路时，外电阻R ＝0，此时I ＝Er.例题1：如图所示的电路中，电阻箱的最大阻值大于电源的内阻。
高三物理第一轮复习：闭合电路的欧姆定律知识精讲
高三物理第一轮复习：闭合电路的欧姆定律知识精讲【本讲主要内容】闭合电路的欧姆定律1. 知道电源电动势和内阻的物理意义。
2. 理解闭合电路的欧姆定律及公式，并能用来解决电路问题。
3. 理解路端电压与电流（或外电阻）的关系，并能用来分析计算电路问题。
【知识掌握】 【知识点精析】1. 电源的电动势和内电阻（1）电源的电动势Ｅ：表示电源把其他形式的能转化为电能的本领的物理量。
它是由电源本身的性质决定的，跟外电路的组成无关。
不同的电源，电动势不同。
电动势越大，说明它在移送同样电荷的过程中能够把更多的其他形式的能转化为电能，能够维持导体两端的持续的电压。
电源的电动势等于电源没有接入电路时两极间的电压。
（2）电源的内电阻r ：电源内部电路的电阻。
电流通过内电路时要产生热量，电能转化为内能。
2. 闭合电路的欧姆定律：闭合电路中的电流跟电源的电动势成正比，跟闭合电路的总电阻成反比。
即rR EI +=或E ＝Ｉ（R ＋r ） E ＝U ＋Ir 等。
3. 路端电压Ｕ同外电阻R 的关系： （1）关系式：U ＝E －Ir （2）U ＝IR ＝Rr 1E rR ER+=+R ↑（↓）⇒rR EI +=，Ｉ↓（↑）⇒U ＝E －Ir ，U ↑（↓） 即路端电压随外电阻增大（减小）而增大（减小）。
外电阻R →∞电流I →0则内电压为0，外电压U=E 。
所以可以用内阻很大的电压表粗测电源的电动势。
外电阻R →0电流I=rE则内电压为E ，外电压U=0。
因电源的内阻很小，电流很大，易烧坏电源，应避免长时间发生。
4. 闭合电路的欧姆定律的U －I 图象（1）实线是通过实验所测得的数据实际得到的图线，虚线是将实线外推而得到的理论上存在的图线。
（2）图线与纵坐标的交点表示外电路断路时的路端电压，其值为E 。
（3）图线与横坐标的交点表示外电路短路时的短路电流，其值为E/r 。
（4）图线的斜率的绝对值表示内电阻。
5. 闭合电路的功率根据能量守恒有EIt=UIt+rt I 2（1）电源的总功率：电源把其它形式的能转化为电能的功率P=IE=IU+I U '（2）电源的输出功率：外电路消耗的功率P=IU=IE －r I 2 当电路为纯电阻电路时，其大小与外电路的负载电阻的大小、电源的电动势和内阻有关系，此时其表达式Rr4)r R (R E R )r R E (R I P 2222+-=+== 可见当R=r 时，电源的输出功率最大r4E P 2m =此时电源的效率%50rR RIE IU =+==η（3）电源内耗的功率：P=r I 2【解题方法指导】一. 闭合电路的计算［例1］（2001年春理综）如图所示，AB 、CD 为两根平行的相同的均匀的电阻丝。
高考物理一轮复习 专项训练 物理闭合电路的欧姆定律
高考物理一轮复习 专项训练 物理闭合电路的欧姆定律一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d =40 cm 。
电源电动势E =24 V ，内电阻r =1 Ω，电阻R =15 Ω。
闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0=4 m/s 竖直向上射入两板间，小球恰能到达A 板。
若小球带电荷量为q =1×10-2 C ，质量为m =2×10-2 kg ，不考虑空气阻力，取g =10 m/s 2。
求： （1）A 、B 两板间的电压U ； （2）滑动变阻器接入电路的阻值R P ； （3）电源的输出功率P 。
【答案】（1）8V ；（2）8Ω；（3）23W 【解析】 【详解】（1）对小球从B 到A 的过程，由动能定理：2102qU mgd mv --=- 解得：U =8V（2）由欧姆定律有： E UI R r-=+ PU I R 电流为：=解得：8P R =Ω（3）根据电功率公式有：()2pP I R R =+解得：P 23W =2．如图所示，电路中电阻R 10=Ω，电源的内电阻2r =Ω，灯泡L 上标有“3V 0.25A”的字样，闭合开关S ，灯泡正常发光．求：（1）灯泡的功率； （2）电源的电动势；（3）电源的总功率；【答案】(1) 0.75W (2) 6V (3) 1.5W 【解析】 【详解】（1）由题知，灯泡正常发光，则灯泡的电压为 U=3V ，电流为 I=0.25A 所以灯泡的功率为 P=UI=0.75W （2）由闭合电路欧姆定律得：电源的电动势 E=U+I （R+r ）=3+0.25×（10+2）=6V （3）电源的总功率：P=IE=0.25×6W=0.5W.3．如图所示，某一新型发电装置的发电管是横截面为矩形的水平管道，管道宽为d ，管道高度为h ，上、下两面是绝缘板，前后两侧M N 、是电阻可忽略的导体板，两导体板与开关S 和定值电阻R 相连。
闭合电路欧姆定律
闭合电路欧姆定律1. 概述闭合电路欧姆定律是电学中的重要定律之一，它描述了电流、电阻和电压之间的关系。
欧姆定律是由德国物理学家乔治·西蒙·欧姆于1827年提出的，其数学表达式为V=IR，其中V代表电压，I代表电流，R代表电阻。
这个定律对于理解电路中的电流和电压变化非常有帮助，并且在电路设计、分析和故障排查中都有广泛应用。
2. 电压、电流和电阻在理解闭合电路欧姆定律之前，首先需要明确电压、电流和电阻的概念。
2.1 电压(V)电压是电能的一种形式，也称为电势差或电位差。
它表示电荷在电路中移动时所经过的电势变化。
电压通常被测量为伏特（V），是一个标量量值。
2.2 电流(I)电流是电荷在单位时间内通过某个区域的数量。
它表示电荷流动的强度。
电流通常被测量为安培（A），是一个标量量值。
2.3 电阻(R)电阻是电流流过的物体对电流运动的反抗程度。
它是导体的本质属性之一，它的单位是欧姆（Ω）。
3. 闭合电路欧姆定律的表达式闭合电路欧姆定律表达了电压、电流和电阻之间的关系。
根据欧姆定律，电流的大小与电压成正比，与电阻成反比。
它的数学表达式为V=IR。
V代表电压，以伏特（V）作为单位；I代表电流，以安培（A）作为单位；R代表电阻，以欧姆（Ω）作为单位。
根据这个定律，如果我们已知电流和电阻的值，就可以通过欧姆定律计算电压；如果我们已知电压和电阻的值，就可以通过欧姆定律计算电流；如果我们已知电压和电流的值，就可以通过欧姆定律计算电阻。
4. 案例分析为了更好地理解闭合电路欧姆定律的应用，我们来看一个简单的案例分析。
假设我们有一个电路，其中电流为2安培，电阻为5欧姆。
我们可以使用欧姆定律计算电压：V = I * R V = 2A * 5Ω V = 10V根据计算结果，我们得到了电路中的电压为10伏特。
同样地，如果我们已知电压为10伏特，电阻为5欧姆，我们可以使用欧姆定律计算电流：I = V / R I = 10V / 5Ω I = 2A通过计算，我们得知电路中的电流为2安培。
(通用版)高考物理一轮复习第八章第47课时闭合电路的欧姆定律(重点突破课)讲义(含解析)
第47课时 闭合电路的欧姆定律(重点突破课)[考点一 闭合电路的动态分析]动态分析问题是闭合电路欧姆定律的具体应用，这类问题由于形式多样、考法灵活，考生不能统筹系统地去想问题，而导致分析不够全面而失误。
1．闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
(2)公式：I ＝E R ＋r (只适用于纯电阻电路)。
(3)其他表达形式①电压表达式：E ＝U ＋Ir 。
②能量表达式：EI ＝UI ＋I 2r 。
2．路端电压与外电阻的关系(1)一般情况：U ＝E －Ir ，当外电阻R 增大时，路端电压U 增大。
U I 图像如图。
(2)特殊情况①当外电路断路时，I ＝0，U ＝E 。
②当外电路短路时，I 短＝E r，U ＝0。
[典例] 如图所示电路，当滑动变阻器R 1的滑片向上滑动时，下列说法正确的是( )A ．R 2的功率增大B ．R 3两端的电压减小C ．电流表的示数变大D ．R 1的电流增大[解析] 当滑动变阻器R 1的滑片向上滑动时，其接入电路的电阻增大，外电路总电阻增大，则干路电流I 减小，路端电压U 增大，R 3两端的电压等于路端电压，则R 3两端的电压增大，通过R 3的电流I 3增大，通过R 2的电流I 2＝I －I 3，I 减小，I 3增大，则I 2减小，故R 2的功率减小，电压U 2也减小；R 1、R 4的并联电压U 并＝U －U 2，U 增大，U 2减小，则U 并增大，故通过电流表的电流I A 增大，电流表的示数变大，通过R 1的电流I 1＝I 2－I A ，I 2减小，I A 增大，则I 1减小，故只有C 正确。
[答案] C[规律方法]闭合电路动态分析的三种方法1．程序法2．“串反并同”结论法 (1)所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、消耗的电功率都将减小，反之则增大。
2所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、消耗的电功率都将增大，反之则减小。
