汽车 氧传感器
氧传感器的原理
氧传感器的原理
氧传感器是一种用于测量环境中氧浓度的设备，其工作原理基于氧分子与电极表面上的物质之间的化学反应。
以下是氧传感器的工作原理：
1. 动态氧传感器原理：
a. 动态氧传感器使用氧离子传导体作为电解质材料，并在其两侧分别设置一个参比电极和测量电极。
b. 当传感器暴露在氧气的环境中时，氧分子会透过电解质材料进入传感器。
c. 在测量电极上，氧分子会与金属电极表面的可氧化物质（如钨钼）发生氧化反应。
d. 按照电化学反应原理，这个氧化反应会产生电荷。
电流的大小与氧浓度成正比。
e. 在参比电极上，没有氧分子与可氧化物质发生反应，因此它提供一个与环境中氧浓度无关的电流信号。
f. 测量电极和参比电极之间的电势差（电流信号）可以根据法拉第定律测量氧浓度。
2. 静态氧传感器原理：
a. 静态氧传感器使用金属氧化物作为敏感材料，常见的是二氧化锆（ZrO2）。
b. 二氧化锆在高温下可以传导氧离子，并对氧气具有高选择性。
c. 传感器内部分为两个空间，一侧是暴露在待测气体环境中的空间，另一侧是与环境隔离的参比空气空间。
d. 当二氧化锆的两侧分别暴露在不同氧浓度的环境中时，二
氧化锆上的电位差会改变。
e. 利用电位差的变化，可以通过校准和转换得出环境中的氧
浓度。
需要注意的是，上述的原理只是氧传感器的两种常见工作原理，不同的氧传感器可能采用不同的原理，但其目标都是测量环境中氧浓度的变化。
氧传感器常见的故障及原因
氧传感器常见的故障及原因
氧传感器常见的故障及原因很多，以下是其中一些常见的故障及其原因。
1. 传感器无输出信号：这可能是因为传感器的内部元件损坏，例如氧离子传导体损坏，导致氧浓度无法正确测量。
另外，也有可能是传感器的连接线路出现故障，例如线路接触不良或短路。
2. 传感器输出信号不稳定：这可能是由于传感器与其他电子元件之间的干扰导致的，例如传感器周围存在较强的电磁场，干扰了传感器的工作。
此外，温度的变化也可能影响到传感器的输出稳定性。
3. 传感器响应速度变慢：这可能是由于氧传感器的工作温度过低或工作温度过高导致的。
当温度过低时，氧传感器的活性降低，反应速度变慢；而当温度过高时，则会影响到传感器内部元件的稳定性和响应速度。
4. 传感器输出偏差：这可能是因为传感器的校准不准确导致的。
氧传感器通常需要定期进行校准，以保证其测量结果的准确性。
如果传感器长时间没有进行校准，或者校准不正确，就会导致输出偏差。
5. 传感器寿命过短：氧传感器的寿命通常受到气体污染、温度变化、湿度等环境因素的影响。
如果传感器长时间在污染严重的环境中工作，可能会导致传感器的寿命缩短。
此外，如果传感器工作温度超出了其额定范围，也会加速传感器的
老化。
总之，氧传感器的常见故障原因主要包括内部元件损坏、连接线路故障、干扰、温度变化、校准不准确和环境因素等。
为确保氧传感器的正常工作，需要定期对传感器进行维护和校准，避免在恶劣的工作环境下使用传感器，以延长其寿命。
什么是氧传感器汽车氧传感器为什么有些车只有一个有些车有两个？
什么是氧传感器汽车氧传感器为什么有些车只有一个有些车有两个？————————————————————————————————作者：————————————————————————————————日期：什么是氧传感器？汽车氧传感器为什么有些车只有一个有些车有两个？我们先了解一下什么是氧传感器？氧传感器作为电控发动机燃油喷射闭环控制的重要元件，为了达到排放法规和提高车辆燃油经济性为主。
1、只有一个氧传感器的发动机 ,通过监测排气中的氧气含量，并将信号传给发动机控制电脑 ,从而控制发动机的喷油量，实现对空气/燃料比进行反馈控制。
2、装有二个氧传感器的发动机 ,前一个氧传感器主要是对空气/燃料比进行控制，后一个氧传感器负责监测经过三元催化反应器后排气中的氧含量，并将信号传给发动机控制电脑，以便发动机电脑判断三元催化反应器的工作状况与工作效率，以便及时提醒驾驶员及时更换失效的三元催元器，避免环境污染。
前（主）氧传感器(三元催化转换器之前)，主要用来检测气缸燃烧后所排放的废气中氧含量，氧含量过多，说明混合气过稀，燃料过少，λ>1(λ为实际空燃比与理论空燃比之比)，这个时候氧传感器的反馈电压送到ECU，ECU根据混合气过稀这一计算结果进而加大喷油量(就是喷油压力一定，延长喷油时间)，反之减小喷油量。
(注意发动机在有些工况是不进行闭环控制，也就是说没有参考前氧传感器而进行调节喷油量，比如全加速工况)。
后（副）氧传感器主要是检测经过三元催化转换器以后氧含量，这个就是主要检测三元催化转换器的工作效果了，检测排放是否达标的这一主要目的。
总的作用总结一下就是检测废气中的含氧量,及时反馈给电脑,修正喷油量,控制排放。
装一个是可行的。
装两个是为了更好控制排放,后面一个有监督前一个的作用。
氧传感器一旦出现故障，将使电子燃油喷射系统的电脑不能得到排气管中氧浓度的信息，因而不能对空燃比进行反馈控制，会使发动机油耗和排气污染增加，发动机出现怠速不稳、缺火、喘振等故障现象。
氧传感器原理
氧传感器原理
氧传感器通过测量氧气浓度来确定气体或液体中的氧含量。
其工作原理基于氧分子在固体电解质表面的电离和还原。
下面是氧传感器的工作原理：
1. 锆氧电池传感器原理(ZrO2)：
- 在两侧电极之间存在一个氧离子导体，通常是由氧化锆构成。
- 当传感器的一个侧面暴露在待测气体或液体环境中时，氧气分子会通过穿透金属屏蔽层并进入氧离子导体。
- 在导体表面，氧气分子会与导体中的自由氧离子结合形成氧离子，这些氧离子会在传感器电解质上建立电势差。
- 电势差通过两侧的电极之间的电阻读数来测量，由此可以得出氧气浓度的值。
2. 膜扩散型氧传感器原理：
- 传感器的一个侧面暴露在待测气体或液体环境中，传感器内部为气体分压系统。
- 氧气分子在待测气体和膜层之间扩散，通过气体分压差来影响传感器输出。
- 传感器上的半导体或电极被氧气分子吸附，从而改变电流或电势输出，用于测量氧气浓度。
这些氧传感器工作原理的共同点是使用传感器内部的氧离子导体或膜层与待测气体中的氧气发生反应，通过测量电势差或电
流变化进行氧气浓度的测量。
这些传感器在许多应用中被广泛使用，包括环境监测、医疗设备和工业领域等。
氧传感器报告 pdf
氧传感器报告一、引言随着汽车工业的飞速发展，汽车尾气排放对环境的影响日益严重。
为了满足日益严格的环保要求，提高发动机性能，以及为驾驶员提供更好的燃油经济性，对汽车排放物进行检测与控制至关重要。
而在这其中，氧传感器作为一种重要的排放物检测元件，发挥着不可替代的作用。
本报告将对氧传感器的原理、分类、应用以及发展趋势进行详细阐述。
二、氧传感器原理氧传感器是一种电化学器件，通过测量汽车尾气中的氧浓度并将其转换为电信号，从而实现对发动机燃烧效率的监测。
当发动机燃烧不完全时，尾气中的氧含量会相对较高；反之，当发动机燃烧效率较高时，尾气中的氧含量会相对较低。
因此，通过测量尾气中的氧含量，可以判断出发动机的燃烧效率。
三、氧传感器分类根据工作原理和安装位置的不同，氧传感器可分为开环式和闭环式两种。
开环式氧传感器主要用于检测发动机燃烧室中的氧气浓度，从而控制空燃比；而闭环式氧传感器主要用于检测排气管中的氧气浓度，从而控制汽车尾气的排放。
四、氧传感器应用氧传感器的应用主要集中在汽车排放控制领域。
通过安装氧传感器，可以实时监测汽车尾气的排放情况，并根据监测结果调整发动机的燃烧状态，从而实现降低汽车尾气排放的目标。
同时，氧传感器也是现代电控燃油喷射发动机的重要组件，它为发动机提供精确的空燃比反馈，进而提升发动机的经济性能和环保性能。
五、氧传感器发展趋势随着科技的进步和环保要求的提高，氧传感器的发展趋势主要体现在以下几个方面：一是向高精度、高可靠性方向发展；二是向小型化、集成化方向发展；三是向智能化、多功能化方向发展。
未来，随着新型材料的出现和应用，氧传感器的性能将得到进一步提升，其在汽车排放控制领域的应用也将更加广泛。
六、结论综上所述，氧传感器在汽车排放控制领域中发挥着重要作用。
本报告对氧传感器的原理、分类、应用及发展趋势进行了详细阐述。
希望通过对这些内容的了解和掌握，能帮助大家更好地认识和了解氧传感器在汽车排放控制领域的重要性和应用前景。

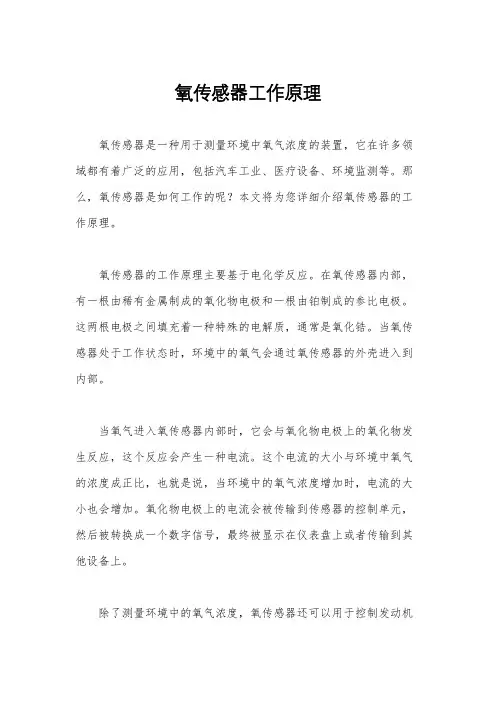

氧传感器工作原理
氧传感器工作原理
氧传感器是一种用于测量环境中氧气浓度的装置，它在许多领域都有着广泛的应用，包括汽车工业、医疗设备、环境监测等。
那么，氧传感器是如何工作的呢？本文将为您详细介绍氧传感器的工作原理。
氧传感器的工作原理主要基于电化学反应。
在氧传感器内部，有一根由稀有金属制成的氧化物电极和一根由铂制成的参比电极。
这两根电极之间填充着一种特殊的电解质，通常是氧化锆。
当氧传感器处于工作状态时，环境中的氧气会通过氧传感器的外壳进入到内部。
当氧气进入氧传感器内部时，它会与氧化物电极上的氧化物发生反应，这个反应会产生一种电流。
这个电流的大小与环境中氧气的浓度成正比，也就是说，当环境中的氧气浓度增加时，电流的大小也会增加。
氧化物电极上的电流会被传输到传感器的控制单元，然后被转换成一个数字信号，最终被显示在仪表盘上或者传输到其他设备上。
除了测量环境中的氧气浓度，氧传感器还可以用于控制发动机
的燃油混合物。
在汽车引擎中，氧传感器可以监测排气中的氧气浓度，然后将这个信息反馈给发动机控制单元。
根据这个信息，发动机控制单元可以调整燃油喷射系统的工作，从而保持最佳的燃烧效率，减少尾气排放，并提高汽车的燃油经济性。
总的来说，氧传感器的工作原理是基于电化学反应的。
通过测量氧化物电极上的电流大小，氧传感器可以准确地测量环境中的氧气浓度，并将这个信息转换成数字信号输出。
在汽车工业中，氧传感器还可以用于控制发动机的燃油混合物，从而提高燃烧效率，减少尾气排放。
这些特点使得氧传感器在现代工业中有着重要的应用价值。
氧传感器的工作原理
氧传感器的工作原理氧传感器是一种用于测量气体中氧浓度的传感器，它在许多领域都有广泛的应用，包括汽车工业、环境监测、医疗设备等。
它的工作原理是基于化学反应和电化学原理的结合，下面将详细介绍氧传感器的工作原理。
1. 氧传感器的基本结构氧传感器通常由氧化铝外壳、氧离子传导固体电解质、两个电极和加热器组成。
其中，氧化铝外壳用于保护传感器内部的元件，氧离子传导固体电解质负责传递氧离子，两个电极用于测量氧离子的浓度，加热器则用于维持传感器的工作温度。
2. 氧传感器的工作原理氧传感器的工作原理基于氧离子在固体电解质中的传导和化学反应。
当传感器处于工作温度时，加热器会将传感器加热至一定温度，使得氧离子在固体电解质中能够自由传导。
当传感器暴露在氧气环境中时，氧气会与电极发生化学反应，产生氧离子。
这些氧离子会通过固体电解质传导到另一个电极上，产生一个电流信号。
根据化学反应的特性，氧传感器能够通过测量这个电流信号来确定气体中氧的浓度。
3. 氧传感器的工作原理详解氧传感器的工作原理可以通过Nernst方程来进行详细解释。
Nernst方程描述了氧传感器中氧离子浓度与电势之间的关系，其数学表达式为：E = E0 + (RT/4F) * ln(P(O2))其中，E为电势，E0为标准电势，R为气体常数，T为温度，F 为法拉第常数，P(O2)为氧气分压。
根据Nernst方程，当氧气分压增加时，电势也会相应增加。
因此，通过测量电势的变化，可以确定氧气的浓度。
这也是氧传感器能够准确测量氧气浓度的原因之一。
4. 氧传感器的应用氧传感器在汽车工业中有着广泛的应用，它主要用于测量发动机排气中的氧气浓度，帮助发动机控制系统实现燃烧效率和排放控制。
此外，氧传感器还可以用于环境监测、医疗设备等领域。
总结氧传感器是一种基于化学反应和电化学原理的传感器，其工作原理是通过测量氧离子在固体电解质中的传导来确定气体中氧的浓度。
它的工作原理基于Nernst方程，通过测量电势的变化来实现对氧气浓度的准确测量。
氧传感器的检测方法
氧传感器的检测方法氧传感器是一种常见的气体传感器，主要用于测量环境中氧气的浓度。
根据浓度的变化，可以判断出现环境中的是否含有足够的氧气，以及氧气的浓度是否超过了安全范围。
氧传感器有许多不同的检测方法，下面将详细介绍几种常见的方法。
1. 电化学法：这是一种常见的氧传感器检测方法。
电化学法通过测量氧气与电极之间的电流来确定氧气的浓度。
通常，电化学氧传感器由两个电极构成，一个是工作电极，另一个是参比电极。
工作电极上通常涂有一种催化剂，可以促使氧气与电极反应产生电流。
检测时，氧气进入传感器，与催化剂反应，产生电流。
根据电流大小，可以确定氧气的浓度。
2. 光学法：光学法是另一种常见的氧传感器检测方法。
这种方法利用溶解氧对光的吸收特性来测量氧气的浓度。
通常，光学氧传感器由一个激发源、一个光学纤维和一个接收器构成。
激发源发出特定波长的光，通过光学纤维传输到样品中，被氧气吸收。
接收器测量通过样品中的光的强度，根据吸光度的变化，可以判断氧气的浓度。
3. 电容法：电容法是一种利用电容器来检测氧气浓度的方法。
电容法是基于氧气分子与电容器之间的电容变化。
通常，电容器由两个电极、一个电解质和一个隔离层构成。
电容法检测中，氧气分子通过隔离层进入电容器，与电解质相互作用，导致电容值发生变化。
通过测量电容值的变化，可以确定氧气的浓度。
除了以上三种常见的检测方法之外，还有一些其他的方法，如热导法、红外法、半导体法等。
这些方法都有各自的优缺点，适用于不同的应用场景。
总结起来，氧传感器的检测方法有电化学法、光学法、电容法等。
这些方法通过测量氧气与传感器之间的电流、光强度或电容值的变化来确定氧气的浓度。
根据不同的应用需求，可以选择合适的检测方法来进行氧气浓度的检测。
