OLED基础知识简介
• OLED是什么
• OLED构造
• OLED驱动方式 • OLED发光原理 • OLED制程简介 • OLED特点
• OLED应用
• Univision product roadmap Allen Hu
OLED是什么?
OLED----有机发光二极体 Organic Light Emitting Diode
又 称： OEL----有机电激发光 Organic Electroluminescence
OLED构造-- Passive:
Desiccant TCP Inert gas Glass lid Cathode Organic ACF ITO Bus line Adhesive Glass Substrate
hv
Cathode Separator Negative Resist
Organic Layer Deposition
Evaporation Deposition
Metal Deposition Light Emitting
Evaporation Deposition
蒸镀制程—单色：
Glass Substrate
空白玻璃 鍍第一層膜 上光阻(coating)
酸A 或 氣體A
顯影 液 光罩
蝕刻(etching)
顯影(developing) 對準,曝光(stepping)
OLED-ITO制程：
去光 阻液A
去光阻(striping)
OLED-蒸镀制程：
ITO Etching Anode Insulator Patteren (polyimide) hv
(b) Active matrix mode
OLED驱动方式-- Passive matrix ：
Metal Electrode
Organic Layer ITO
Substrate
OLED发光原理：
OLED发光原理：
OLED发光原理：
OLED发光原理：
OLED发光原理：
OLED发光原理：
OLED发光原理：
OLED制程简介：
• OLED-单色/彩色区分 • OLED-ITO制程 • OLED-蒸镀制程
OLED-单色/彩色区分：
Mono-/RGB ?
NO/CF/CCM?
OLED-彩色：
Type RGB parallel White OLED+ CF Blue OLED + CCM
OLED应用：
OLED显示器运用范围是广泛，在显示器或是照明设 备都非常有市场潜力。
悠景产品示意图：
Panel Polarizer
ቤተ መጻሕፍቲ ባይዱ
IC Driver TCP/COF Tape
Cover
Module
Glass
Product Roadmap（Mono & Area)：
96*46 E/S Q2, 03; M/P:Q4, 03
Product Roadmap（Full Color)：
Mobile Subdisplay
96*64, 0.95” E/S :Q2, 04; MP:Q3, 04 96* 96 E/S Q3, 04; M/P:Q4, 04
Main panel Passive
128*160, 1.8” E/S:Q3; MP: Q4 176*220 2.2” LTPS+OLED E/S: Q4, MP: Q1, 05
Subdisplay
96*63 , 64*48 E/S Q2, 03; M/P:Q4, 03 128*16 E/S Q1, 04; M/P:Q2, 04
Remote control/ Radar detector/ Car Audio
128*33 E/S, PP: Q2, 04 96*46 E/S: Jan. PP: April ; MP: July
MPIII Industry: Sign board Medical
132*64, 96*64 E/S, PP: Feb.; MP: March
60*08; 160*80 E/S, PP: Q2; M/P: Q3
Q2, 03
Q3, 03
Q4, 03
Q1, 04
Q2, 04
Q3, 04
Q4, 04
Q1,05
OLED构造-- Active:
OLED构造--Organic layer：
OLED驱动方式
Column Driver OLED panel Select T2 Data Line Vdd
T1 Cathode Lines OLED
Row Driver
Anode Lines
(a) Passive matrix mode
Structure
R G B R G B R G B
Principle
RGB independent
Light source: WOLED Color Filter
Light source: B-OLED Color Change Media
OLED-RGB Parallel：
OLED-ITO制程：
Active
DSC/DV Passive Active
96*64, 0.95” E/S :Q2, 04; MP:Q3, 04 521*218, 2.2” LTPS+OLED E/S :Q4, 04; MP:Q1, 05
Q3,03
Q4, 03
Q1, 04
Q2, 04
Q3, 04
Q4, 04
Q1, 05 Q2, 05
Insulator ITO
Shadow mask
B-Emitting material
蒸镀制程 —彩色：
Selective deposition method
0.4 m 0.1 mm
Shadow mask 1m Emitting materials
OLED特点:
• • • • • • • • • • • 自發光，不需要背光模組 低電壓驅動(< 10 Volts)且省電 高能量效率 高亮度 響應時間短(< 2 μ s) 高對比 廣視角(接近 180o) 重量輕、厚度薄 構造簡單，低成本 可橈性(塑膠基底) 可全彩化
OLED显示技术介绍
OLED显示技术介绍OLED，即有机发光二极管（Organic Light Emitting Diode）技术，是一种集显示与发光功能于一体的新型显示技术。
相较于传统的液晶显示技术，OLED显示技术具有更高的对比度、更快的响应速度、更宽的视角范围以及更低的功耗，因此备受关注并广泛应用于各个领域。
OLED显示技术的基本原理是利用有机材料具有的电致发光性质。
有机材料通常是一种或多种有机化合物或含有有机基团的无机物。
在OLED 中，有机材料被分成多层，其中包括阴极、电子传输层、发光层和阳极。
当电流通过这些层时，电子从阴极注入发光层，在激发态的电子和空穴会再组合的过程中，产生能量释放，发出可见光。
通过控制每层材料的属性和组合方式，可以实现不同颜色的发光，形成彩色显示。
OLED显示技术相较于传统的液晶显示技术具有多个优势。
首先，OLED具有更高的对比度。
由于OLED自身发光，在黑色显示时可以实现真正的像素关闭，因此可以实现纯黑色的显示，对比度更高，显示效果更加逼真。
其次，OLED具有更快的响应速度。
由于OLED的发光原理，每个像素点的响应速度非常快，可以达到微秒级别的刷新速度，不会产生拖尾现象，极大地提高了动态显示的效果。
此外，OLED具有更宽的视角范围。
传统的液晶显示技术会有视角变色的问题，而OLED则可以在更大的视角范围内保持色彩和亮度的一致性，使得多个观察者都能够获得相同的显示效果。
最后，OLED的功耗更低。
由于OLED只有点亮的像素会消耗能量，而其他像素则完全不消耗能量，因此在黑色显示时OLED的功耗非常低，能够延长设备的续航时间。
OLED显示技术在各个领域都得到了广泛的应用。
在移动设备领域，OLED显示技术已经成为智能手机和平板电脑的主流显示技术。
OLED屏幕可以实现更薄、更轻的设计，提供更高质量的显示效果。
在电视领域，OLED显示技术也被广泛应用。
OLED电视的主要优势是提供更高的对比度和更宽的视角，使得观众可以获得更加逼真的观影体验。

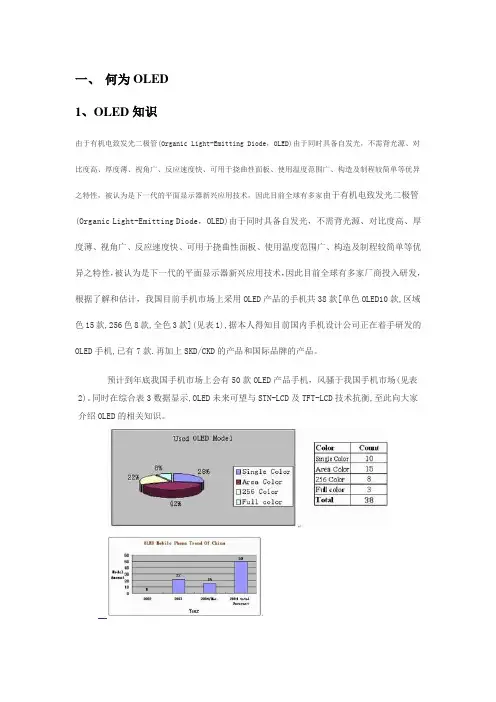

OLED基础知识汇总
一、何为OLED1、OLED知识由于有机电致发光二极管(Organic Light-Emitting Diode，OLED)由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术，因此目前全球有多家由于有机电致发光二极管(Organic Light-Emitting Diode，OLED)由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术，因此目前全球有多家厂商投入研发，根据了解和估计，我国目前手机市场上采用OLED产品的手机共38款[单色OLED10款,区域色15款,256色8款,全色3款](见表1),据本人得知目前国内手机设计公司正在着手研发的OLED手机,已有7款.再加上SKD/CKD的产品和国际品牌的产品。
预计到年底我国手机市场上会有50款OLED产品手机，风骚于我国手机市场(见表2)。
同时在综合表3数据显示,OLED未来可望与STN-LCD及TFT-LCD技术抗衡,至此向大家介绍OLED的相关知识。
则称为LEP(Light-emitting Polymer Device)桥大学桥成立显示技术公司Technology),加偏压使电洞和电子分别由正、负极出发，并在有机发光层相遇而产生发光作用，其中阳极为LiOLED故厂商可由改变发光层的材料而得到所需之(Passive Matrix(Active Matrix方式是属于电流驱动。
无源方式的构造较于简单，驱动视电流决定灰阶，应用在小尺寸产品上的分辨率及画质要往大尺寸应用产品发展，恐怕会提高消耗2、OLED的结构和原理OLED的结构和原理OLED的基本结构是由一薄而透明具半导体特性之铟锡氧化物(ITO)，与电力之正极相连，再加上另一个金属阴极，包成如三明治的结构。
2-OLED基础知识-2-器件物理
Electronic Processes in Organic Crystals and Polymers by M. Pope and C.E. Swenberg
Frenkel 激子：电子和空穴束缚在一 个分子上，相互作用较强，电子和空 穴作为一个整体在有机半导体内移 动，电子空穴距离1nm，束缚能1eV。 Wannier激子：电子和空穴间的距离远大 于两个分子之间的间距，束缚能小，电 子和空穴容易分离，很不稳定，电子空 穴距离10nm，束缚能10meV 。 Charge transfer (CT)激子：半径约为 分子大小的几倍，束缚能较大，可以作 为一个整体运动，也可以被限制在陷阱
低电压、厚膜，欧姆传导：
电压上升（没有陷阱的情况）：
适用于理想绝缘体即无陷阱的有机系统
体限制---陷阱限制电流
Trapped-charge-limited current (TCLC)
陷阱：拥有比母体更容易接受 电子或空穴的能级的位置
电压升高，注入电子密度增加，电子准费米能级移向LUMO能 级。准费米能级以下的陷阱被填满，空陷阱的密度减小，电 子有效迁移率升高。
注入限制电流
隧穿模型（Fowler-Nordheim tunneling model ） 热电子发射模型（Thermionic emission model）
热电子发射模型
电子和空穴必须拥有足够的热能，克服了电子与有 机层的势垒，才能注入到有机层。
隧穿模型 （Fowler-Nordheim tunneling model ）
ITO/TPD/Alq3(Gaq3,Inq3)/MgAg
JAP 79（1996）7991
发光层厚度的影响
载流子的迁移
迁移率定义：单位电场强度下,载流子 的平均漂移速度，单位：cm2.V-1.S-1
oled基础知识汇总
一、何为OLED1、OLED知识由于有机电致发光二极管(Organic Light-Emitting Diode，OLED)由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术，因此目前全球有多家由于有机电致发光二极管(Organic Light-Emitting Diode，OLED)由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术，因此目前全球有多家厂商投入研发，根据了解和估计，我国目前手机市场上采用OLED产品的手机共38款[单色OLED10款,区域色15款,256色8款,全色3款](见表1),据本人得知目前国内手机设计公司正在着手研发的OLED手机,已有7款.再加上SKD/CKD的产品和国际品牌的产品。
预计到年底我国手机市场上会有50款OLED产品手机，风骚于我国手机市场(见表2)。
同时在综合表3数据显示,OLED未来可望与STN-LCD及TFT-LCD技术抗衡,至此向大家介绍OLED的相关知识。
一、OLED发展历史其依材料区分大致可分为小分子系及高分子系两种，小分子系是以染料及颜料为材料，称为OLED，在1987年由美国伊士曼柯达公司(Eastman Kodak Co.)的C.W.Tang[邓青云博士,出生于香港,毕业于台湾大学化学系]所发表，高分子系式以共轭性高分子为材料，则称为PLED(Polymer Light-emitting Diode)或LEP(Light-emitting Polymer Device)，是由英国剑桥大学(Cambrige Univ.)所1990年提出。
1992年剑桥成立显示技术公司CDT(Cambrige DisplayTechnology),使PLED商业化.二、OLED的发光原理OLED的发光原理与LED相似，是利用外加偏压使电洞和电子分别由正、负极出发，并在有机发光层相遇而产生发光作用，其中阳极为ITO导电膜，阴极则含有Mg、Al、Li等金属，其基本结构如(图四)所示。
OLED介绍
OLED介绍OLED是有机发光二极管（Organic Light Emitting Diode）的简称，是一种利用有机小分子或聚合物材料制成的发光器件。
与传统的液晶显示屏（LCD）相比，OLED显示屏具有更广的视角，更高的对比度和更快的响应速度。
OLED的工作原理是在两个电极之间夹层有机材料层中形成发光。
在OLED中，当电流通过有机材料时，它们开始发光。
有机材料分为有机小分子和有机聚合物两种类型，这两种材料在不同的领域有着各自的应用。
OLED显示屏的优势之一是它的灵活性。
与LCD相比，OLED显示屏可以制成柔性屏幕，因为OLED材料可以在柔软的基底上制成薄膜。
这为未来更加创新和多样化的显示设备提供了更大的可能性。
OLED显示屏还具有更高的对比度。
对比度是指显示屏的亮度范围，即黑与白之间的亮度差异。
OLED显示屏在黑色和白色之间的对比度非常高，使显示图像更加鲜明和清晰。
此外，OLED显示屏的响应速度也比LCD更快。
响应速度是指屏幕上图像切换时的时间延迟。
当切换显示图像时，OLED显示屏可以更快地响应，减少了图像残影和模糊。
OLED显示屏应用非常广泛。
在智能手机、平板电脑和电视上，人们可以看到OLED显示屏的身影。
它们提供了更好的图像质量，更鲜艳的颜色和更高的动态范围。
除了消费电子产品，OLED显示屏还应用于汽车领域。
许多新款汽车配备了OLED显示屏作为仪表盘显示和娱乐系统，在夜间行驶中提供更好的可视性和安全性。
尽管OLED显示屏在许多方面优于LCD，但它仍然面临一些挑战。
首先是成本问题，OLED显示屏的制造成本相对较高，导致产品价格上升。
其次，OLED材料的使用寿命较短，会导致显示屏寿命不长。
然而，随着技术的不断进步和应用的扩大，OLED显示屏有望在未来取得更大的突破和进展。
研究人员致力于提高OLED材料的稳定性和寿命，以及降低制造成本。
随着更多的创新和发展，OLED显示屏将继续在各个领域发挥重要作用。

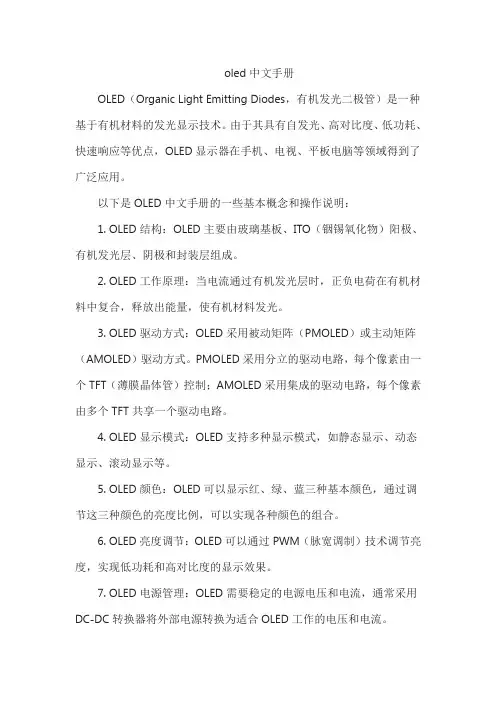

oled中文手册
oled中文手册OLED（Organic Light Emitting Diodes，有机发光二极管）是一种基于有机材料的发光显示技术。
由于其具有自发光、高对比度、低功耗、快速响应等优点，OLED显示器在手机、电视、平板电脑等领域得到了广泛应用。
以下是OLED中文手册的一些基本概念和操作说明：1. OLED结构：OLED主要由玻璃基板、ITO（铟锡氧化物）阳极、有机发光层、阴极和封装层组成。
2. OLED工作原理：当电流通过有机发光层时，正负电荷在有机材料中复合，释放出能量，使有机材料发光。
3. OLED驱动方式：OLED采用被动矩阵（PMOLED）或主动矩阵（AMOLED）驱动方式。
PMOLED采用分立的驱动电路，每个像素由一个TFT（薄膜晶体管）控制；AMOLED采用集成的驱动电路，每个像素由多个TFT共享一个驱动电路。
4. OLED显示模式：OLED支持多种显示模式，如静态显示、动态显示、滚动显示等。
5. OLED颜色：OLED可以显示红、绿、蓝三种基本颜色，通过调节这三种颜色的亮度比例，可以实现各种颜色的组合。
6. OLED亮度调节：OLED可以通过PWM（脉宽调制）技术调节亮度，实现低功耗和高对比度的显示效果。
7. OLED电源管理：OLED需要稳定的电源电压和电流，通常采用DC-DC转换器将外部电源转换为适合OLED工作的电压和电流。
8. OLED驱动芯片：市场上有多种OLED驱动芯片可供选择，如SSD1306、SSD1327、ILI9341等。
这些驱动芯片提供了丰富的功能和接口，方便用户进行二次开发。
9. OLED编程：用户可以通过编程控制OLED的显示内容、颜色、亮度等参数，实现自定义的显示效果。
常用的编程语言有C语言、Python 等。
OLED基础知识简介
Roadmap（ Area)： Product Roadmap（Mono & Area)：
96*46 E/S Q2, 03; M/P:Q4, 03
Subdisplay
96*63 , 64*48 E/S Q2, 03; M/P:Q4, 03 128*16 E/S Q1, 04; M/P:Q2, 04
OLED驱动方式 OLED驱动方式-- Passive matrix ：
Metal Electrode
Organic Layer ITO
Substrate
OLED发光原理 发光原理： OLED发光原理：
OLED发光原理 发光原理： OLED发光原理：
OLED发光原理 发光原理： OLED发光原理：
Main panel Passive
128*160, 1.8” E/S:Q3; MP: Q4 176*220 2.2” LTPS+OLED E/S: Q4, MP: Q1, 05
Active
DSC/DV Passive Active
96*64, 0.95” E/S :Q2, 04; MP:Q3, 04 521*218, 2.2” LTPS+OLED E/S :Q4, 04; MP:Q1, 05
RGB ndent
Light source: WOLED Color Filter
Light source: B-OLED Color Change Media
OLEDParallel： OLED-RGB Parallel：
OLED-ITO制程 制程： OLED-ITO制程：
空白玻璃 鍍第一層膜 上光阻(coating)
60*08; 160*80 E/S, PP: Q2; M/P: Q3
OLED介绍汇总
OLED介绍汇总OLED（Organic Light Emitting Diode，有机发光二极管）是一种新型的显示技术，它采用有机材料制成的发光层作为显示元素，具有自发光、高对比度、快速响应、广视角、薄轻透明等优点，因而被广泛应用于各种显示设备中。
下面是对OLED技术的详细介绍。
首先，OLED技术的基本原理是通过有机发光材料在电流的作用下直接发光。
OLED显示屏由玻璃基底、透明导电膜、有机发光材料和阴极构成。
当电流通过透明导电膜和阴极流过有机发光材料时，有机发光材料会发出可见光。
不同于传统的液晶显示屏需要后光源照亮，在OLED显示屏中，每一个像素点都是自发光的，因此具有更高的对比度和更真实的色彩表现。
其次，OLED技术相比于传统的显示技术具有许多明显的优势。
首先是对比度，OLED显示屏的亮度可以达到2000 cd/m²以上，而传统液晶显示屏的亮度一般只有几百cd/m²，因此OLED显示屏的对比度更高，能够呈现更细腻的画面。
其次是响应时间，OLED显示屏的响应时间可以达到纳秒级别，而传统液晶显示屏的响应时间在毫秒级别，因此OLED显示屏在显示快速动态画面时更流畅。
此外，OLED显示屏的观看角度可以达到接近180度，而传统液晶显示屏在观看角度较大时会出现色彩变化和亮度降低的问题。
另外，OLED显示屏还具有薄透明、柔性等特点，可以应用于各种形状的显示设备。
除了上述优点，OLED技术还具有一些其他的特点和应用。
首先是对环境的友好性，OLED显示屏不含重金属等有害物质，相比传统液晶显示屏更环保。
其次是功耗的节约，OLED显示屏只有在亮度变化时才需要消耗能量，因此在静态画面显示时能够大幅降低功耗。
此外，OLED技术还可以实现柔性显示，即将OLED屏幕制成柔性的材料，可以用于制作弯曲屏幕或可卷曲屏幕，从而给显示设备带来更多的设计灵活性和创新性。
目前，OLED技术已经广泛应用于各种显示设备中。
OLED基础知识汇总
OLED基础知识汇总OLED（Organic Light-Emitting Diode，有机发光二极管）是一种新型的发光材料和显示技术。
相比于传统的液晶显示技术，OLED具有自发光、视角广、高对比度、响应速度快、薄柔等优点，因此在显示领域有广泛的应用前景。
本文将会对OLED的基础知识进行汇总，包括OLED的原理、结构、分类以及优缺点等方面。
1. OLED原理：OLED是一种由有机分子构成的薄膜发光材料，通过对外加电场的激发，有机材料发生电子转移，产生激子（电荷对）。
当激子再次分离时，从高能级到低能级的电子释放出能量，发光的同时也生成辅助电流。
这种电激发发光的方式称为电致发光（Electroluminescence）。
2.OLED结构：OLED通常由玻璃基板、透明导电层（ITO）、有机发光层、电子注入层和金属电极组成。
有机发光层可以分为发光层（EML）、辅助传输层（ETL）和电子输运层（HTL）。
金属电极用于向有机材料输送电子。
3.OLED分类：根据有机材料的不同，OLED可以分为分子型OLED （MOLED）和聚合物型OLED（POLED）。
MOLED使用有机小分子作为发光材料，POLED使用有机高分子作为发光材料。
MOLED在发光效率、寿命和响应速度方面表现优异，而POLED则具有更大的灵活性和可塑性。
4.OLED优点：-自发光：OLED不需要背光模组，每个像素都是自己发光的，节省能源。
-视角广：OLED的发光机制决定了它在各种角度下都能保持较好的亮度和颜色表现。
-高对比度：OLED的黑色是真正的纯黑色，可以实现无限对比度。
-响应速度快：OLED的响应速度更快，适合用于显示动态图像和视频。
-薄柔：OLED是非常薄的，适合应用于柔性显示和曲面显示。
5.OLED缺点：-有机材料的稳定性较差：OLED的有机材料对湿度、氧气和紫外线等环境因素比较敏感，容易导致寿命降低。
-燃烧问题：由于OLED使用的是有机材料，当出现电气故障时，可能会发生燃烧。
oled技术基础知识
Oled技术基础知识OLED的原文是Organic Light Emitting Diode，中文为有机发光二极管。
其原理是在两电极之间夹上有机发光层，当正负极电子在此有机材料中相遇时就会发光，其组件结构比目前流行的TFT LCD简单，生产成本只有TFT LCD的三到四成左右。
除了生产成本便宜之外，OLED还有许多优势，比如自身发光的特性，目前L CD都需要背光模块（在液晶后面加灯管），但OLED通电之后就会自己发光，可以省掉灯管的重量体积及耗电量（灯管耗电量几乎占整个液晶屏幕的一半），不仅让产品厚度只剩两厘米左右，操作电压更低到2至10伏特，加上OLED的反应时间（小于10ms）及色彩都比TFT LCD出色，更有可弯曲的特性，让它的应用范围极广。
OLED的显像原理现在OLED根据有机材料的不同分成小分子与高分子，分别以柯达及CDT为首，前者主要是应用小尺寸屏幕，摩托罗拉及三洋使用相同技术在手机屏幕上；而后者主要应用在大尺寸屏幕，将来会使用在计算机与电视上。
不管何种技术，只要克服其使用寿命短的缺陷，OLED取代TFT LCD只是时间的问题了。
OLED优点总结一下，与LCD相比，OLED具有主动发光，无视角问题；重量轻，厚度小；高亮度，高发光效率；发光材料丰富，易实现彩色显示；响应速度快，动态画面质量高；使用温度范围广；可实现柔软显示；工艺简单，成本低；抗震能力强等一系列的优点，在各种领域有着广泛的应用。
这种新型显示材料最擅长显示动态影像，对于暗部的微妙层次能够很好地表现出来，这个特点决定了它最适合用于电影播放因此它被专家称为未来的理想显示器。
OLED应用领域OLED主要应用在家电及仪表用段式显示屏；新型便携式装置，如手机、数码相机、PDA等的显示终端，便携式电脑、壁挂式电视机的显示终端电子书籍等新型柔软显示屏；对环境适应性要求较高的野外作业应用，如低温环境等。
OLED技术及产品背后的意义探讨OLED （有机发光二极体）作为近年诞生的平板显示新技术，被认为将是取代液晶平板显示（LCD）的未来宠儿。
