汽车电气设备实训指导书(点火系)
汽车点火系实训项目
项目一：点火系统实训项目一、学习目标二、学时分配任务一：点火系统部件认识及位置查找一、相关知识二、所需耗材、工具三、操作步骤1.请将图片上的部件名称写在图片下方横线上名称：位置名称：位置：名称：位置名称：位置：任务二：点火线圈与火花塞的检测与更换一、相关知识点火线圈火花塞作用：通过电极之间的放电，产生电火花。
二、所需耗材、工具三、操作步骤点火线圈的拆装步骤：拧下地线拔下点火线圈的插头将线放在一旁拆下点火线圈安装顺序与拆卸顺序相反，切记不要暴力拆装。
点火线圈的检测：点火线圈外观检测1.绝缘盖表面色泽均匀，无气泡，杂质等。
2.绝缘盖与壳体封装良好，周围不得有绝缘物溢出。
利顺能应头插线压高，靠可封密应钉螺孔座插压高，固牢应接焊柱线接各3.拔。
插检测线圈电阻的点火塔桑电阻值测量（+）和（—）端子间表绕a、初级组电阻，使用万用200档。
：1.7-2.1Ω纳桑阻端子之间电压量20k档测（+）端子与高线表使组、b次级绕电阻，用万用Ω。
塔纳7-12k 大。
电阻为无穷之组量表使，用万用2M档测初级绕与外壳间查的搭c、铁检★更换火花塞过程一、准备工具首先，我们要准备好更换火花塞的工具：快扳和套筒，我们所更换车型需要的套筒型号是16mm和8mm两种，其他车型可能型号有些不同，但只要能找到拧下螺丝的套筒型号即可。
某些车型在发动机上面还有个塑料的发动机罩，要拆下发动机罩，就得看您的车上面是什么型号的螺丝，一般只需要一把十字螺丝刀就能取下来。
二、拧下高压线桩头三、拧出火花塞拧出火花塞以后，你就可以看到你火花塞平时工作的状况了，如下图中的两只火花塞，左边为全新没有使用过的，右边是使用了40000公里以后的，如果拆下来的火花塞都是右边这样的，那么火花塞工作比较正常。
四、安装火花塞几点需要注意的地方：1、在准备更换前，车辆要熄火冷却一定的时间之后再开始更换。
2、注意整个操作的清洁情况，一定擦除点火线圈周围的灰尘油污，如果进入燃烧室内，会产生严重不良影响，尽量戴上手套操作。
汽车电路实训报告指导书
一、实训目的通过本次汽车电路实训，使学生掌握汽车电路的基本原理、组成及工作过程，了解汽车电气设备的基本结构、工作原理和维修方法，提高学生的动手能力和分析问题、解决问题的能力。
二、实训内容1. 汽车电路基本组成及工作原理（1）汽车电源系统：包括蓄电池、发电机、调节器等。
（2）汽车照明系统：包括前照灯、转向灯、尾灯、仪表灯等。
（3）汽车仪表系统：包括车速表、转速表、燃油表、水温表等。
（4）汽车启动系统：包括起动机、继电器、开关等。
（5）汽车点火系统：包括点火线圈、分电器、火花塞等。
（6）汽车辅助电气设备：包括雨刮器、刮水器、电动门窗、空调等。
2. 汽车电路故障诊断与排除（1）故障诊断方法：观察法、仪表检测法、电路分析法等。
（2）故障排除步骤：确定故障现象、分析故障原因、查找故障部位、排除故障。
三、实训步骤1. 实训准备（1）熟悉实训设备和工具，了解实训内容。
（2）了解汽车电路图，掌握各电气设备的接线方式。
（3）复习相关理论知识，为实训做好准备。
2. 实训操作（1）观察汽车电路实物，对照电路图，了解各电气设备的连接方式。
（2）根据实训要求，进行以下操作：① 汽车电源系统：检查蓄电池、发电机、调节器等设备的连接情况，测试电压。
② 汽车照明系统：检查前照灯、转向灯、尾灯、仪表灯等设备的连接情况，测试亮度。
③ 汽车仪表系统：检查车速表、转速表、燃油表、水温表等设备的连接情况，测试数据。
④ 汽车启动系统：检查起动机、继电器、开关等设备的连接情况，测试启动性能。
⑤ 汽车点火系统：检查点火线圈、分电器、火花塞等设备的连接情况，测试点火性能。
⑥ 汽车辅助电气设备：检查雨刮器、刮水器、电动门窗、空调等设备的连接情况，测试功能。
3. 故障诊断与排除（1）根据实训要求，模拟故障现象。
（2）运用故障诊断方法，分析故障原因。
（3）查找故障部位，排除故障。
四、实训报告要求1. 实训报告应包括以下内容：（1）实训目的及意义。
（2）实训内容概述。
汽车电器实训指导书- 实车点火系拆装
实训任务12实车点火系统的拆装
1.实训内容及目的
1）掌握实车点火系统的拆装方法。
2.实训器材和用具
1）大众速腾汽车一辆。
2）常用工具一套。
3.实训注意事项
1）实训中的安全注意事项。
2）在拆装蓄电池时，防止线路短路或搭铁。
4实训操作步骤
1.点火系统的拆卸
1）关闭点火开关。
关闭点火开关
2）拆下蓄电池负极搭铁线。
蓄电池负极搭铁线
3）拔下与点火模线圈接的插接器。
拔下与点火模线圈接的插接器
4）松开点火线圈的固定丝，拆下点火线圈拔下与火花塞相连的4根高压导线。
拆下固定丝与缸线
5）取下点火线圈。
点火线圈
6）用火花塞套筒拧下汽缸盖上的火花塞，将缸盖上的火花塞孔用棉纱堵好。
拆火花塞
5.实训记录单。

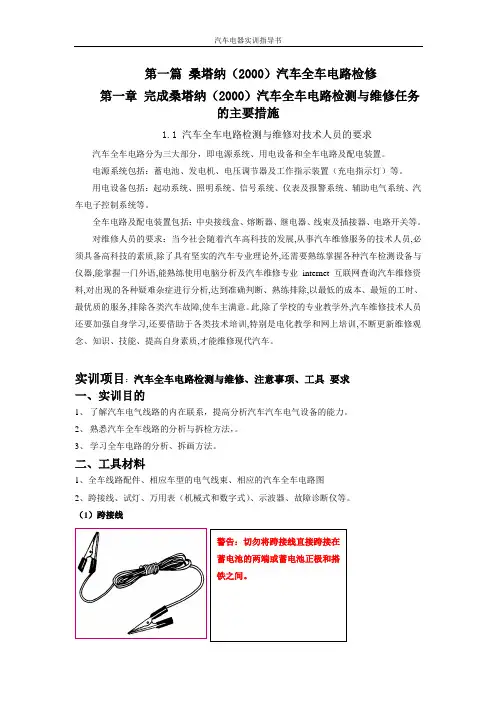

汽车电器实训指导书
第一篇桑塔纳（2000）汽车全车电路检修第一章完成桑塔纳（2000）汽车全车电路检测与维修任务的主要措施1.1 汽车全车电路检测与维修对技术人员的要求汽车全车电路分为三大部分，即电源系统、用电设备和全车电路及配电装置。
电源系统包括：蓄电池、发电机、电压调节器及工作指示装置（充电指示灯）等。
用电设备包括：起动系统、照明系统、信号系统、仪表及报警系统、辅助电气系统、汽车电子控制系统等。
全车电路及配电装置包括：中央接线盒、熔断器、继电器、线束及插接器、电路开关等。
对维修人员的要求：当今社会随着汽车高科技的发展,从事汽车维修服务的技术人员,必须具备高科技的素质,除了具有坚实的汽车专业理论外,还需要熟练掌握各种汽车检测设备与仪器,能掌握一门外语,能熟练使用电脑分析及汽车维修专业internet互联网查询汽车维修资料,对出现的各种疑难杂症进行分析,达到准确判断、熟练排除,以最低的成本、最短的工时、最优质的服务,排除各类汽车故障,使车主满意。
此,除了学校的专业教学外,汽车维修技术人员还要加强自身学习,还要借助于各类技术培训,特别是电化教学和网上培训,不断更新维修观念、知识、技能、提高自身素质,才能维修现代汽车。
实训项目：汽车全车电路检测与维修、注意事项、工具要求一、实训目的1、了解汽车电气线路的内在联系，提高分析汽车汽车电气设备的能力。
2、熟悉汽车全车线路的分析与拆检方法，。
3、学习全车电路的分析、拆画方法。
二、工具材料1、全车线路配件、相应车型的电气线束、相应的汽车全车电路图2、跨接线、试灯、万用表（机械式和数字式）、示波器、故障诊断仪等。
（1）跨接线（2）试灯①无源试灯试灯的局限性在于它不能显示出被检电路点的电压值是多少。
警告：不提倡用试灯检测计算机控制的电路。
②有源试灯有源试灯同无源示灯类似，只是自带一个电池电源，连接到一条导线的两端上时，试灯内灯泡点亮，可用于测试线路的通、断。
警告：不能用有源示灯测试带电电路，否则会损坏试灯。

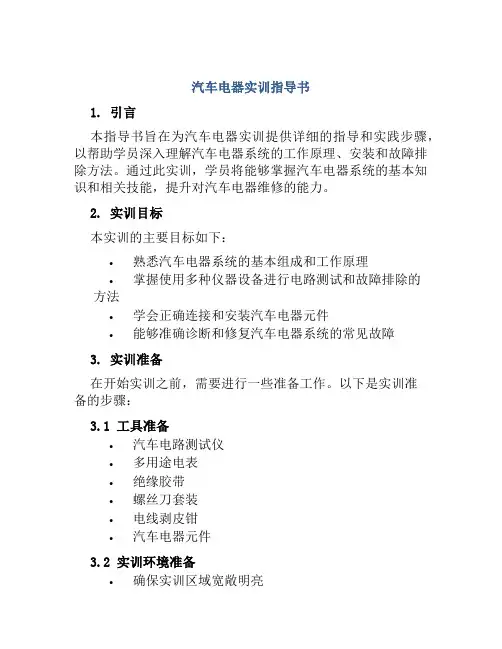

汽车电器实训指导书
汽车电器实训指导书1. 引言本指导书旨在为汽车电器实训提供详细的指导和实践步骤，以帮助学员深入理解汽车电器系统的工作原理、安装和故障排除方法。
通过此实训，学员将能够掌握汽车电器系统的基本知识和相关技能，提升对汽车电器维修的能力。
2. 实训目标本实训的主要目标如下：•熟悉汽车电器系统的基本组成和工作原理•掌握使用多种仪器设备进行电路测试和故障排除的方法•学会正确连接和安装汽车电器元件•能够准确诊断和修复汽车电器系统的常见故障3. 实训准备在开始实训之前，需要进行一些准备工作。
以下是实训准备的步骤：3.1 工具准备•汽车电路测试仪•多用途电表•绝缘胶带•螺丝刀套装•电线剥皮钳•汽车电器元件3.2 实训环境准备•确保实训区域宽敞明亮•保持实训区域通风良好•检查实训区域的安全设施和灭火器的可用性3.3 学员准备•学员需要具备一定的汽车电器基础知识•学员需要具备基本的电路分析能力•学员需要遵守实验室安全规定4. 实训流程4.1 理论知识讲解在开始实训之前，首先进行汽车电器系统的理论知识讲解。
包括以下内容：•汽车电器系统的基本组成•应用于汽车电器系统的元件和器件•汽车电器系统的工作原理4.2 实验项目介绍在理论知识讲解后，介绍实验项目的具体内容。
可涵盖以下实验项目：•汽车电路测试与测量•汽车电器元件的安装与连接•汽车电器系统的故障排除与维修4.3 实训操作步骤根据实验项目的具体内容，分为以下操作步骤：4.3.1 汽车电路测试与测量1.准备测试仪器和所需工具2.关闭汽车电源，确保安全3.根据需要，选择正确的测试点4.使用测试仪器进行电路测试和测量5.记录测试结果并进行分析4.3.2 汽车电器元件的安装与连接1.根据所需安装的电器元件，准备相应的工具和材料2.断开车辆电源，避免触电事故3.根据元件的安装要求，进行正确的连接和安装4.检查安装的连接是否牢固可靠5.恢复车辆电源，并进行功能测试4.3.3 汽车电器系统的故障排除与维修1.确认故障现象和相关信息2.使用测试工具和方法，对电器系统进行初步检测3.根据初步检测结果，进一步深入分析故障原因4.针对故障原因，采取相应的修复措施5.恢复汽车电源并进行功能测试，验证修复效果4.4 实训总结与讨论在实训结束后，进行实训总结和讨论，包括以下内容：•学员对实训过程的感受和体会•学员对实训内容的理解和掌握情况•学员对实训中遇到的问题和困惑的解答•指导教师对学员实训表现的评价和建议5. 安全注意事项在进行汽车电器实训时，需要注意以下安全事项：•确保实训区域通风良好，避免有害气体积聚•不要触摸电器系统上的裸露电线，以免触电•关闭汽车电源，避免发生短路或意外启动车辆•遵守实验室的安全规定，并及时向教师报告意外情况6. 结论本指导书详细介绍了汽车电器实训的准备工作、实训流程和注意事项。
中职汽车电气教案：点火系统
中等专业学校2022-2023-3教案
教学内容
①点火线圈
作用：将电源提供的12V低压电转变成能击穿火花塞电极间隙的高压电。
②附加电阻
作用：减小低速时的初级电流，防止点火线圈过热，改善高速时点火特性。
③点火开关
作用：接通和切断点火系电路，控制发动机的起动和熄火。
④分电器
作用：主要由断电器、配点器、点火提前机构和电容器组成。
断电器的作用是在发动机凸轮轴驱动下，准时接通和切断点火线圈初级电流，使点火线圈及时产生高压电；
配点器的作用是按点火顺序将高压电分送至各缸火花塞；
电容器的作用是吸收断电器触点断开时初级绕组产生的自感电动势，避免在触点。
汽车电气设备实训指导书
汽车电气设备实训指导书1000字汽车电气设备实训指导书一、实训目标通过本实训的学习，学生应掌握汽车电气系统的基本概念、结构和工作原理；熟悉各种测试仪器的使用方法和车辆故障排查的基本思路；实践掌握汽车电路检修的方法和技巧，提高对汽车电路检修的能力。
二、实训内容1.汽车电气系统的概念、结构和工作原理2.汽车电气系统的故障排查方法3.汽车电气系统的维修与保养4.使用数字万用表、示波器、电磁示波器等测试仪器的方法5.汽车电路检修方法和技巧6.常见的车载电子设备及其检修方法三、实训地点和设备实训地点为汽车电气实训室，实训设备包括数字万用表、示波器、电磁示波器、电源、电路板、故障模拟器、汽车电路试验装置等。
四、实训教学方法本实训采用理论讲授、实践操作、案例分析相结合的教学方法。
首先进行汽车电气系统的理论讲授，同时配合实验器材进行现场演示，学生可以亲自进行操作实践，掌握相关的基础知识。
同时，通过一些典型的汽车电气故障案例，指导学生如何正确的进行诊断与处理。
五、实训安全注意事项1.严格遵守实验室安全规章制度，不得单独进行实验操作。
2.在实验操作过程中，保持机器和仪器设备处于正常和安全状态，不得在机器和仪器设备上随意更换配件及进行任何更改。
3.操作测试仪器时，必须发挥注意力，积极地寻找故障，并把所发现的安全隐患及时报告。
4.发现设备状况异常时，应及时报告实验室管理员进行维修。
5.操作完毕后，保持实验室的整洁、干净，并保持仪器设备的完好性。
六、实训评价方法1.理论考核：依据教材内容进行书面考试，以考查学生对汽车电气系统的基本概念、结构和工作原理是否掌握得好。
2.实验操作成绩：考核学生在实验中操作的完成情况和是否能独立正确地使用测试仪器。
3.检修实例分析：根据实际故障案例进行分析，考查学生的故障分析能力和问题解决能力。
4.综合评价：结合以上三种考核，综合考虑学生的实训成果，给出实训成绩。
七、实训后工作实训结束后，需要学生将所学的知识应用到实际工作中。
点火系统实训报告.doc
点火系统实训报告.doc本次实训主要内容为点火系统的实验，旨在通过实验深入了解点火系统在汽车发动机中的作用、结构、原理和维护等方面的知识。
本次实验采用三个实验点（点火线控制、点火时序测量和点火系统检修）进行学习和实践。
一、点火线控制实验1. 实验目的通过点火线控制实验，了解点火线的结构、工作方式、维护保养方法，掌握点火系统常见故障影响及检修方法。
2. 实验原理点火线控制实验主要是为了了解点火线的基本工作原理。
在汽油机工作时，点火线的作用是将高压电信号传递到火花塞的电极间，使燃料和空气混合后产生的火花引燃燃料，从而推动气缸的活塞运动。
点火线的质量和正常工作是发动机正常运行的重要保证。
3. 实验步骤（1）观察点火线的结构，注意它的长度、材料、阻燃性、标记符号和固定方式。
（2）启动汽车，让发动机运转起来。
（3）拆卸并检查点火线系统是否有损坏，检查破裂、裂缝、氧化等问题，并及时更换。
（4）在汽车行驶过程中，通过听声音、感受抖动、减速加速情况等方式，判断发动机是否存在点火线故障现象，并进行必要的维修。
4. 实验注意事项（1）进行实验前要注意实验室的通风与安全；（2）操作时要带好防护手套和口罩；（3）启动汽车发动机后要严格注意安全，避免误操作；（4）实验结束后要及时清理实验室和工具。
二、点火时序测量实验2. 实验原理点火时序测量实验主要是为了了解点火系统时序的测量方法。
在汽油机启动工作时，点火系统的工作规律被称为点火时序，该时序是发动机正常运转的重要参考参数，机器的正常工作和油耗与点火时序有着密切的关系。
3. 实验步骤（1）准备好线路应该使用什么样的停车模式或测量仪器，安装无纸和数字小黑板，确认测量点是否正确。
接通测量仪器相应的线路和仪器；连接点火线（高压线）、燃油传送管、气路传输管等观察需要检测时的相关信号；（2）进行点火时序测量操作时，步骤如下：1）将发动机工况设置在适当的条件下（如无负载、空负载、全负载等）；2）通过测量仪器，确定点火系统触发器的时间，并设置点火系统的发火时间；3）调整发动机的正时位置，确保发动机能够接受点火信号；4）通过测量仪器，记录发动机的点火时序状态，并进行分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车电气设备构造与维修实训指导与任务书
项目一：点火系统实训项目
点
火
系一、任务目标
二、学时分配
任务一：点火系统部件认识及位置查找
一、任务描述
该任务是在汽车上将汽车点火系各部件进行认知以及各部件安装位置的熟悉，是为点火系故障的检测作基础训练。
二、学习资源准备
《汽车电气设备构造与维修》，《汽车维修手册》等。
三、所需工具、耗材、设备
四、操作步骤
（一）整车安全检查
1.实施工作任务前，请务必确保车辆停在安全可靠的位置。
2.确保车辆驻车制动工作可靠，必要时安放三角木固定车辆。
3.确认发动机室内部分零部件是否处于高温状态，防止误碰高温部件而烫伤。
4.安装座椅套、方向盘套、脚垫、左右翼子板布和前面罩布。
（二）、学习任务
五、知识拓展
点火系统在汽车上的作用是什么？
六、考核评价
任务二：点火线圈与火花塞的检测
一、任务描述
该任务是在汽车上将点火线圈及火花塞拆卸后检测再正确安装，是为发动机的点火系故障检测作基础训练。
二、学习资源准备
《汽车电气设备构造与维修》，《汽车维修资料》等。
三、所需耗材、工具
四、操作步骤
（一）整车安全检查
1.实施工作任务前，请务必确保车辆停在安全可靠的位置。
2.确保车辆驻车制动工作可靠，必要时安放三角木固定车辆。
3.确认发动机室内部分零部件是否处于高温状态，防止误碰高温部件而烫伤。
4.安装座椅套、方向盘套、脚垫、左右翼子板布和前面罩布。
（二）点火线圈及火花塞的拆装
五、学习任务相关知识
六、知识拓展
当发动机抖动厉害，动力明显下降了，该怎样去解决问题？
七、考核评价
任务三：曲轴位置与水温传感器的检测
一、任务描述
该任务是在汽车上将水温传感器及曲轴位置传感器拆卸后检测再正确安装，是为发动机的点火系故障检测作基础训练。
二、学习资源准备
《汽车电气设备构造与维修》，《汽车维修资料》等。
四、操作步骤
（一）整车安全检查
1.实施工作任务前，请务必确保车辆停在安全可靠的位置。
2.确保车辆驻车制动工作可靠，必要时安放三角木固定车辆。
3.确认发动机室内部分零部件是否处于高温状态，防止误碰高温部件而烫伤。
4.安装座椅套、方向盘套、脚垫、左右翼子板布和前面罩布。
（二）传感器的检测
相关知识
五、学习任务
测量不同温度环境下水温传感器的阻值，记录并绘制图形
绘图：
六、知识拓展
当汽车在长时间行驶之后，仪表水温一直没有上升，怎么回事呢？
七、考核评价
任务四：节气门位置传感器与爆震传感器的检测
一、任务描述
该任务是在汽车上将节气门位置传感器和爆震传感器的性能进行检测，是为发动机的点火系故障检测作基础训练。
二、学习资源准备
《汽车电气设备构造与维修》，《汽车维修资料》等。
三、所需耗材、工具
四、操作步骤
（一）整车安全检查
1.实施工作任务前，请务必确保车辆停在安全可靠的位置。
2.确保车辆驻车制动工作可靠，必要时安放三角木固定车辆。
3.确认发动机室内部分零部件是否处于高温状态，防止误碰高温部件而烫伤。
4.安装座椅套、方向盘套、脚垫、左右翼子板布和前面罩布。
（二）传感器的检测
五、知识拓展
当汽车发动机怠速抖动，怠速很高或收油门后发动机怠速回位太慢，该从什么方面去查找问题？
六、考核评价
任务五：点火系统故障检测方法与步骤一、任务描述
该任务是点火系统的性能进行检测，是为发动机的点火系故障检测作基础训练。
二、学习资源准备
《汽车电气设备构造与维修》，《汽车维修资料》等。
四、操作步骤
（一）整车安全检查
1.实施工作任务前，请务必确保车辆停在安全可靠的位置。
2.确保车辆驻车制动工作可靠，必要时安放三角木固定车辆。
3.确认发动机室内部分零部件是否处于高温状态，防止误碰高温部件而烫伤。
4.安装座椅套、方向盘套、脚垫、左右翼子板布和前面罩布。
（二）常见故障
发动机不起动，发动机运转不平稳，发动机功率下降、油耗加大、加速不良，点火时间不当，个别缸不点火。
（三）故障分析与排除
1.发动机不能起动
故障部位：
故障原因：
处理方法：
2.发动机运转不稳定
故障部位：
故障原因：
处理方法：
3.发动机功率下降、油耗加大、加速不良
故障部位：
故障原因：
处理方法：
4.点火时间不当
故障部位：
故障原因：
处理方法：
5.个别缸不点火
故障部位：
故障原因：
处理方法：
五、知识拓展
汽车无法启动了该怎么办呢？
六、考核评价
点火系统实训项目评价表
说明：小组自评、互评和教师评价的结果均用A、B、C、D 分四个等级来表示，作为本次课完成任务的成绩。
教师对学生自评、互评的评价采用描述性评价。
点火系统实训总结。
