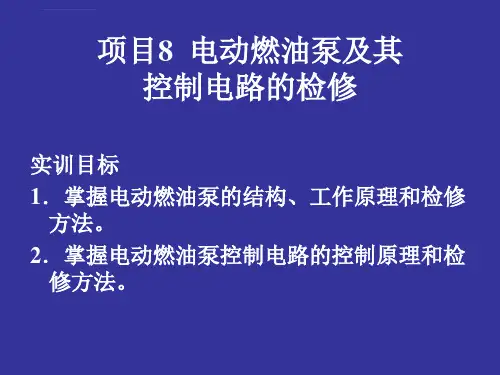

汽车发动机电控系统维修实训指导_教学ppt课件作者曹红兵项目_4

汽车发动机电控系统维修实训指导_教学ppt课件作者曹红兵项目_4
• 工作状况的检查 0.3MPa的压力,接通30s,泵油量 一般应大于580mL。
•端子1为油泵搭铁线 •端子2为组合仪表控制单元 •端子3接油泵继电器
考评项目赋标准分,对照考评内容和 考评办 法对考 评项目 进行考 评,评 出各考 评项目 的考评 实际得 分,考 评类目 下各考 评项目 考评实 际得分 之和为 该考评 类目的 考评实 际得分
喷油器清洗检测仪
A
超声波清 洗 均匀性/雾化性 检测 密封性测 试 喷油量检 测 自动清洗 检测 免拆清洗
转速(rp m) 脉宽(ms) 定时(s) 喷射缸号/模式
排油
运行
停止
减压
增压
LAUNCH
1.超声波清洗 2.均匀性/雾化性检测 3.密封性测试 4.喷油量检测
考评项目赋标准分,对照考评内容和 考评办 法对考 评项目 进行考 评,评 出各考 评项目 的考评 实际得 分,考 评类目 下各考 评项目 考评实 际得分 之和为 该考评 类目的 考评实 际得分
(5)控制信号的检测。在喷油器插头的两端子间接上二极管试 灯,启动发动机,试灯应闪烁。
(6)喷油脉宽的检测。用故障诊断仪读取喷油信号的数据流, 怠速时喷油脉宽正常值为2~5ms,节气门全开时约为12ms。
(6)波形检测。怠速时喷油脉宽正常值为2~5ms,节气门全开 时约为12ms。
考评项目赋标准分,对照考评内容和 考评办 法对考 评项目 进行考 评,评 出各考 评项目 的考评 实际得 分,考 评类目 下各考 评项目 考评实 际得分 之和为 该考评 类目的 考评实 际得分
丰田8A-FE发动机喷油器 及其控制电路的检修
考评项目赋标准分,对照考评内容和 考评办 法对考 评项目 进行考 评,评 出各考 评项目 的考评 实际得 分,考 评类目 下各考 评项目 考评实 际得分 之和为 该考评 类目的 考评实 际得分

汽车电控实训指导书讲解

汽车电控实训指导书讲解

汽车发动机电控检修实验室实训指导书目录实训课题一:发动机电子控制系统总体结构认识 (6)一、实训目的 (6)二、实训工具及设备 (6)三、实训内容 (6)实训课题二:桑塔纳2000汽车电路线路图的识别 (8)一、实训目的 (8)二、实训工具及设备 (8)三、实训内容 (8)实训课题三:电子燃油泵的检测 (10)一、实训目的 (10)二、实训工具及设备 (10)三、实训内容 (10)实训课题四:电子燃油系统的检测 (11)一、实训目的 (11)二、实训工具及设备 (11)三、实训内容 (11)实训课题五:空气流量计的检测 (13)一、实训目的 (13)二、实训工具及设备 (13)三、实训内容 (13)实训课题六:节气门位置传感器的检测 (15)一、实训目的 (15)二、实训工具及设备 (15)三、实训内容 (15)实训课题七:凸轮轴位置传感器的检测 (17)一、实训目的 (17)二、实训工具及设备 (17)三、实训内容 (17)实训课题八:冷却液温度传感器和进气温度传感器的检测 (18)一、实训目的 (18)二、实训工具及设备 (18)三、实训内容 (18)实训课题九:曲轴位置(发动机转速)传感器的检测 (20)一、实训目的 (20)二、实训工具及设备 (20)三、实训内容 (20)实训课题十:喷油器的检测 (22)一、实训目的 (22)二、实训工具及设备 (22)三、实训内容 (22)实训课题十一:氧传感器的检测 (23)一、实训目的 (23)二、实训工具及设备 (23)三、实训内容 (23)实训课题十二:碳罐电磁阀的检测 (25)一、实训目的 (25)二、实训工具及设备 (25)三、实训内容 (25)实训课题十三:点火模块的检测 (27)一、实训目的 (27)二、实训工具及设备 (27)三、实训内容 (27)实训课题十四:发动机电子控制整体性能测试 (29)一、实训目的 (29)二、实训工具及设备 (29)三、实训内容 (29)附:桑塔纳2000Gsi轿车发动机电控系统电气线路图 (30)实训课题: 凌志400自动空调实训指导书 (36)一、实训内容与要求 (36)二、实训学时 (36)三、实训器材 (36)四、空调原理 (36)五、操作内容试验台简介 (52)六、操作内容 (56)七、注意事项 (59)实训课题: 桑塔纳2000汽车ABS系统实训指导书 (60)一、实训内容与要求 (60)二、实训学时 (60)三、实训器材 (60)四、操作内容(以大众车系为例) (60)一.实验台操作指南 (60)二.实验准备项目 (61)三.实验项目 (66)实训课题: 汽车电器实验 (69)一.实验目的 (69)二.实验仪器 (69)三.实验内容 (69)(1)、发电机 (69)(2)照明系统 (70)(3)、信号系统 (71)(4)、雨刮 (71)(5)、电动车门玻璃升降器 (71)(6)、电动后视镜 (72)(7)、音响装置 (73)(8)、中央集控门锁 (73)(9)、喇叭 (74)(10)、组合仪表盘的组成 (74)实训要求 (78)实训课题一:发动机电子控制系统总体结构认识一、实训目的1.了解发动机电子控制系统总体结构2.识别发动机电子控制系统的主要传感器、执行器二、实训工具及设备1.常用工具1套2.桑塔纳AJR电喷发动机故障实验台一台三、实训内容1.发动机电子控制系统原理及总体结构认识发动机电子控制系统是由传感器、电控单元和执行器三部分组成1).传感器是一种信号检测与转换装置传感器安装在发动机的各个部位,如空气流量计安装在发动机空气滤清器后,氧传感器安装在排气管上等。

发动机电控技术实训指导书(1)

发动机电控技术实训指导书(1)

电控发动机构造与维修实训指导书张红主编河南交通职业技术学院二00七年实训一、电控发动机的认识一、实训目的熟悉电控发动机各组成部分的结构、作用和工作原理;熟悉常见车型电控发动机各部件的类型及安装位置。

二、实训内容1.认识电控发动机各组成部分的安装位置、结构、作用,分析工作原理;2.分析电控发动机的优点。

三、设备与器材1.发动机试验台架或实训用车;四、实训步骤1.认识电控发动机各组成部分的安装位置、结构、作用,分析工作原理(1)找出空气供给系统组成部分(2)找出燃油供给系统组成部分(3)找出电子控制系统的各组成部分1)比较D型和L型控制方式;2)比较组成部分及安装位置。

学校“电控发动机的认识”实训报告班级:姓名:时间:1.实训的目的:2.实训的要求:3.实训的仪器与器材:4.电控发动机与传统的化油器式发动机相比有何优点?5.同时喷射、分组喷射、顺序喷射各有何优缺点?6.汽油机电控系统有哪些组成部分?各自有什么功能?实训二、电控燃油喷射系统构造认识(一)一、实训目的通过本次实训使学生熟悉电控燃油喷射系统空气供给、燃油供给系统各组成部分的结构、作用和工作原理;进一步熟悉常见车型电控发动机电控燃油喷射系统的类型,空气供给、燃油供给子系统各部件的安装位置。

二、实训要求1.实训在实训车或电控汽油发动机台架上分组进行,以指导教师指导学生动手为主;2.确保实训安全:若在实训车上进行,使用驻车制动器,可靠制动车辆。

起动发动机时,提示学生远离运动部件;三、实训内容1.电控燃油喷射系统空气供给、燃油供给系统各组成部分的结构、作用。

2.空气供给、燃油供给系统各部件的安装位置。

四、设备与器材1.五台不同的发动机试验台架或实训用车;2.拆装工具5套。

五、实训步骤1.认识电控燃油喷射系统空气供给、燃油供给系统各组成部分的安装位置、结构、作用,分析工作原理(1)找出空气供给系统的各组成部分1)观察各部分的安装位置及结构(可以拆下来观察)。

汽车发动机电控系统检测实训指导书

汽车发动机电控系统检测实训指导书

汽车发动机电控技术实训指导书2018年3月汽车发动机电控系统的检测三、桑塔纳2000轿车电控燃油喷射系统检测(一)电控燃油喷射系统的组成桑塔纳2000Gsi—AT(俊杰)型轿车的AJR型发动机,采用Motronic3.8.2电子控制燃油喷射系统。

它的电控系统由传感器、电脑(ECU)和执行器三部分组成。

电路图如图5—2—1。

标号以“G”字开头的代表传感器;“J”开头的代表控制器;“N”字开头的代表执行器。

图5—2—1 电喷发动机系统M3.8.2版本电路原理图(二)传感器及执行元件的检测1、设备要求桑塔纳2000俊杰轿车、金德K81电脑检测仪、燃油系统压力表、数字万用表、LED灯和相应的其他工具。

2、检测步骤1)空气流量传感器(G70)的检测(1)用数字万用表直流电压档测量供电压;如图5—2—2所示。

图5—2—2 空气流量传感器的连接电路及插头a)连接电路 b)插头①打开点火开关,测量插头4脚与搭铁之间的电压应为5V。

②当发动机怠速运转时,测量插头2脚与搭铁之间的电压不低于11.5V。

(2)用数字万用表直流电压档测量传感器输出的信号电压。

将蓄电池12V电压接到插头2脚,打开点火开关,用电吹风机将风从远处逐渐吹入空气流量计,测量插头3脚之间的信号电压,电压应平稳变化。

否则更换传感器。

(3)当发动机怠速运转时,用电脑检测仪(K81)读取空气流量计的数据流。

怠速时正常值为2.0~4.0g/s,若小于2.0g/s,可能进气系统有泄漏,大于4.0g/s,可能发动机负荷过大。

(4)检查空气流量计的自动“清洁”功能,起动发动机,并加速到2500r/min以上,再让发动机怠速运转。

关闭点火开关,从传感器入口处观察其内热线能在熄灭5秒后被加热至发出红光,并持续1秒左右。

否则检查线路及传感器。

(5)关闭点火开关,用数字万用表欧姆档测量发动机ECU插头到传感器插头之间线路是否断路或短路。

2)发动机转速(曲轴位置)传感器(G28)的检测。

汽车发动机电控实验指南

汽车发动机电控实验指南

汽车发动机电控实验指南
1. 实验目的
本实验指南旨在帮助学生了解汽车发动机电控系统的基本原理和操作方法,通过实验让学生掌握相关技能。

2. 实验器材
- 汽车发动机电控系统实验装置
- 计算机
- 数据采集仪器
3. 实验步骤
1. 打开实验装置电源,确保各部件工作正常。

2. 将计算机与实验装置连接,打开相应的控制软件。

3. 通过控制软件选择合适的参数设置。

4. 启动发动机,并进行相关的操作,例如调节油门、改变转速等。

5. 使用数据采集仪器记录和分析发动机的相关数据。

6. 分析实验结果,总结实验中所观察到的现象和规律。

4. 注意事项
- 在进行实验前,确保实验装置和计算机的连接正常,仔细检查各部件的工作状态。

- 在操作实验装置时,遵循相关安全操作规程,保证个人和设备的安全。

- 在记录数据和进行分析时,要准确、细致地记录各项参数,并进行合理的数据处理。

- 如果遇到问题或疑惑,及时向指导老师寻求帮助。

5. 实验预期结果
通过本实验,预期学生能够深入理解汽车发动机电控系统的工作原理,掌握操作实验装置和采集数据的技能,进一步提高实践能力和科学素养。

6. 实验小结
本实验指南详细介绍了汽车发动机电控实验的目的、器材、步骤、注意事项和预期结果。

希望学生能够充分利用实验指南,认真进行实验,从中获得有效的学习和实践经验。

《汽车发动机电控技术》实训指导书

《汽车发动机电控技术》实训指导书

对电控发动机的影响
电动喷油器胶结、电 喷油器不喷油或喷油 动力下降、加速迟缓、怠速不稳定、
动喷油器堵塞
量少,喷油雾化不良 容易熄火、发动机不能工作或不稳定
电磁线圈或内部线路 连接处断路
电动喷油器密封不严
电动喷油器阀口积污
电动喷油器不喷油 电动喷油器漏油
喷油量减少
发动机工作不稳定或不工作
油耗上升、排气管放炮、发动机起动 困难、冒黑烟
1、实训目标 2、实训资源(设备、材料、工量具等) 3、实训注意事项 4、实训步骤 5、项目评分标准
项目四 汽油机电控系统怠速控制系统检测与诊断……………………………11
1、实训目标 2、实训资源(设备、材料、工量具等) 3、实训注意事项 4、实训步骤 5、项目评分标准
项目五 汽车油机排放控制电控系统的检测与诊断……………………………13
5)拆卸油压表 释放燃油系统的油压;拆下蓄电池负极搭铁线;拆下油压表;重新装好抽管接头;接好
蓄电池负极搭铁线;预置燃油系统的油压;检查油管各处有无漏油。
2、检测燃油泵、喷油器及其控制电路
1)检测燃油泵 用万用表欧姆档测量电动燃油泵上两个接线端子间的电阻,即为电动燃油泵直流电动机
线圈的电阻,其阻值应为 2~3Ω(20℃时)。如电阻值不符,则须更换电动燃油泵。
头上,或用三通接头接在燃油管道上便于安装和观察的任何部位。
图 1-1 油压表安装示意图
4
3)燃油压力的测量 打开燃油压力表开关,起动发动机并怠速运转,测量此时的燃油压力,桑塔纳 2000GSi
AJR 发动机正常值约为 250kPa。缓慢开大节气门,测量此时的燃油压力,桑塔纳 2000GSi AJR 发动机燃油压力应在 280~300kPa 之间跳动。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《发动机电控系统检修》实训指导书实训一汽车电子控制系统认识一、目的和要求:1.掌握发动机电子控制系统总体组成;2.区分与识别发动机电子控制系统的主要传感器、执行器;3.掌握发动机电子控制系统的工作原理。

二、实训课时:2课时三、实训器材1、工具:常用工具1套。

2、设备:桑塔纳2000轿车AJR型发动机、别克电喷发动机故障实训台各一台,桑塔纳2000和丰田皇冠轿车整车各一辆。

四、原理与应用发动机电子控制系统示意图1.电动燃油泵2.燃油滤清器3.活性炭罐电磁阀4.活性炭罐5.带输出驱动级的点火线圈6.凸轮轴位置传感器7.喷油器8.燃油压力调节器9.节气门控制组件10.空气流量计11.氧传感器12.冷却液温度传感器13.爆震传感器14.曲轴位置传感器15.进气温度传感器16.发动机控制单元电喷汽车的发动机控制,是由发动机电子控制系统来完成的,其主要功能是控制进气量与喷油量的空燃比、喷油时刻与点火时刻。

除此之外,还控制发动机的冷热车起动、怠速转速、最大转速、废气再循环、二次空气喷射、爆震、电动燃油泵、故障自诊断以及给其它电控系统发送状态信号等功能。

其工作性质是采集发动机各部位的工况信号,根据采集到的信号计算确定最佳喷油量、最佳喷油时刻和最佳点火时刻。

发动机电子控制系统的组成:由传感器、电控单元和执行器三部分组成。

传感器是一种信号检测与转换装置,安装在发动机的各个部位,其功能是:检测发动机运行状态的各种电量参数、物理量和化学量等,并将这些参量转换成计算机能够识别的电量信号输入电控单元。

电子控制单元俗称电脑,简称ECU,是发动机电子控制系统的核心部件,其功能是:根据各种传感器和控制开关输入的信号参数,对喷油量、喷油时刻和点火时刻等进行实时控制。

执行器是控制系统的执行机构,其功能是:接受电控单元的控制指令,完成具体的控制动作,从而使发动机处于最佳的运行状态。

桑塔纳2000轿车AJR型发动机控制系统的主要组成部件五、实训步骤:1、由辅导教师讲解桑塔纳2000轿车AJR型发动机电喷发动机电子控制系统的总体组成。

按照挂图或者用发动机台架上的实物、示教板上的实物来讲解汽车发动机电子控制系统的总体组成。

包括传感器、执行器、电控单元、燃油系统、点火系统、活性碳罐系统、爆震和反馈控制等。

然后由学生进行实训。

1)、传感器认识的顺序:1、空气流量计;2、节气门定位计与节气门电位计;3、进气温度传感器;4、霍尔传感器;5、冷却液温度传感器;6、曲轴位置传感器;7、爆震传感器;8、辅助信号(车速信号和空调器开关信号);9、氧传感器2)执行器认识的顺序:1、电动燃油泵;2、碳罐电磁阀;3、喷油器;4、带输出驱动级的点火模块;5、辅助控制(氧传感器加热器、空调电磁离合器);6、节气门控制组件(怠速阀)。

2、起动桑塔纳2000轿车AJR型发动机发动机实训台、别克电喷发动机故障实训台或整车,结合实物,让学生现场观察各传感器与执行器的工作情况。

六、安全注意事项1、遵守实训室规章制度,2、未经许可,不得移动和拆卸仪器与设备。

3、注意人身安全和教具完好。

4、严禁未经许可,擅自板动教具、设备的电器开关、点火开关和起动开关。

实训二电动汽油泵的检测一、目的和要求1、掌握电动燃油泵的结构与工作原理。

2、掌握电动燃油泵的控制电路。

3、掌握电动燃油泵的检测方法。

二、实训课时4课时三、实训器材1、工具:常用工具1套、万用表2个。

2、设备:桑塔纳2000轿车AJR型发动机、别克电喷发动机故障实训台各一台,桑塔纳2000和丰田皇冠轿车整车各一辆。

3、教具:AJR发动机教学挂图一套四、原理与应用(一)涡轮式电动燃油泵:1、功用:给电控燃油喷射系统提供具有一定压力的燃油。

2、构造:由燃油泵电动机、涡轮泵、出油阀、卸压阀等组成3、工作原理:电动机驱动涡轮泵叶片旋转,在离心力作用下,叶片紧贴泵壳,并将燃油从进油室带往出油室,使进油室产生一定真空,将燃油吸入。

出油室燃油不断增多,压力上升,顶开出油阀经出油口输出。

(二)滚柱式电动燃油泵:构造:由燃油泵电动机、滚柱式燃油泵、出油阀、卸压阀等组成(三)油泵开关控制的燃油泵控制电路:五、实训步骤:1、燃油系统的压力释放:(1)目的:在发动机熄火后,燃油系统内仍保持有较高的残余压力,以便于发动机再次起动。

在拆卸燃油系统内任何元件时,都必须首先释放燃油系统压力,以免系统内的压力油喷出,造成人身伤害或火灾。

2)燃油系统压力释放的方法:①起动发动机,维持怠速运转。

②在发动机运转时,拔下油泵继电器或电动燃油泵电源接线,使发动机自行熄火。

③再使发动机起动2-3次,即可完全释放燃油系统压力。

④关闭点火开关,装上油泵继电器或电动燃油泵电源接线。

2、燃油泵的拆装与检验:1)、拆卸燃油泵时注意:应释放燃油系统压力,并关闭用电设备。

拆下燃油泵后,测量燃油泵两端子之间电阻,应为2-3Ω。

3)、用蓄电池直接给燃油泵通电,应能听到油泵电机高速旋转的声音,注意:通电时间不能过长。

3、燃油泵的就车检查:(1)用专用导线将诊断座上的燃油泵测试端子跨接到12V电源上,也可以拆开电动燃油泵的线束连接器,直接用蓄电池给燃油泵通电。

(2)将点火开关转至“ON”位置,但不要起动发动机。

(3)旋开油箱盖应能听到燃油泵工作的声音,或用手捏进油软管应感觉有压力。

(4)若听不到燃油泵工作声音或进油管无压力,应检修或更换燃油泵。

(5)若有燃油泵不工作故障,但按上述方法检查正常,应检查燃油泵电路导线、继电器、易熔线和熔丝有无断路。

实训三、燃油压力调节器的检测一、目的和要求1、掌握燃油压力调节器的结构与工作原理。

2、了解燃油压力调节器的常见故障。

3、掌握燃油压力调节器的检测方法。

二、实训课时4课时三、实训器材1、工具:常用工具1套、燃油压力表两个。

2、设备:桑塔纳2000轿车AJR型发动机、别克电喷发动机故障实训台各一台,桑塔纳2000轿车各一辆。

四、原理与应用1、功用:油压调节器的功用是根据进气歧管压力的变化来调节进入喷油器的燃油压力,使两者保持恒定的压力差,这样,从喷油器喷出的燃油量便只取决于喷油器的开启时间。

使ECU能通过控制喷油时间的长短来精确地控制喷油量。

2、安装位置:油压调节器一般安装在燃油分配油管的一端,它可使燃油压力调节在250~350kPa范围内。

3、结构和工作原理:它有一个金属外壳。

簧室内有一根通气管与进气歧管相连,使供油系统中的油压不仅取决于弹簧预紧力,而且还取决于进气歧管内的气体压力。

当输入的燃油压力高于弹簧预紧力与进气歧管压力之和时,燃油推动膜片,向上压缩弹簧,打开回油阀,使部分燃油流回油箱,油路中的油压降低;当燃油压力低于弹簧预紧力和进气歧管压力之和时,回油阀关闭,油压升高。

这样,喷油压力随进气歧管的压力而变化,从而使喷油压力与进气歧管压力之差值保持不变。

五、实训步骤:1、燃油系统压力释放的方法:①起动发动机,维持怠速运转。

②拔下油泵继电器或油泵的电源接线,起动发动机,使发动机自行熄火。

③再使发动机起动2-3次,即可完全释放燃油系统压力。

④关闭点火开关,装上油泵继电器或电动燃油泵电源接线。

2、燃油压力调节器的检测:1)、燃油系统压力的检查:在进行燃油系统压力的检查时,首先按要求安装好燃油压力表(简称油压表);油压表可以安装在汽油滤清器油管接头、燃油分配管进油接头处,或用三通接头接在燃油管道上便于安装和观察的任何部位。

测试项目:2)、供油压力指发动机怠速运转中燃油系统的实际工作油压,正常油压值在0.25~0.35MPa。

如果指针剧烈摆动油压可能不正常。

3)、调节压力指发动机怠速运转中,将油压调节器真空管拆开后,燃油系统升高后的油压减去供油压力的差值,应在28~70kPa之间。

4)、最大油压指发动机怠速运转中,将回油管夹住时燃油系统的油压,应为供油压力的2~3倍。

5)、供油量供油量的判断方法为:在发动机怠速运转中,读取燃油系统的供油压力,然后急加速到3000r/min以上,立刻读取此时油压值,应高于供油压力21kPa 以上。

如果低于此值,表示供油量不足。

6)、系统残压在发动机怠速运转中,读取燃油系统油压。

然后将发动机熄火,并等待5min,其系统油压应保持在250kPa以上。

如果无法保持残压,则再将发动机起动,并在建立油压后熄火。

此时如果将回油管夹住后即能保持正常残压,表示油压调节器漏油;如果夹住进油管后,才能保持正常残压,则表示燃油泵(单向阀)漏油;如果同时夹住进油管及回油管仍无法保持残压,表示喷油器漏油。

3、大众桑塔纳2000轿车AJR型发动机燃油供给系统压力的测量(1)如下图所示,将压力表安装在汽油分配管的供油管上,打开汽油压力表开关,起动发动机怠速运转。

系统压力标准为:怠速时拔下真空管为(300±20)kPa;不拔真空管为(250±20)kPa。

(2)接上真空管,轰一下油门,汽油压力表指针应在280~300kPa间跳动。

(3)关闭点火开关,10分钟后,汽油保持压力应大于150kPa。

(4)如果汽油保持压力小于150kPa,起动发动机,怠速运转。

当汽油压力建立起来后,关闭点火开关,同时关闭汽油压力表开关,继续观察压力表指针是否会下降。

(5)系统油压不足原因:①管接头或管子渗漏;②汽油滤清器过脏;③汽油泵不良或蓄电池电压不足;④汽油压力调节器损坏。

(6)系统油压过高原因:汽油压力调节器损坏。

燃油供给系统油压的测量l-供油管2-回油管实训四、喷油器的检测一、目的和要求1、掌握喷油器的结构与工作原理。

2、了解喷油器的常见故障。

3、掌握喷油器的检测方法。

二、实训课时2课时三、实训器材1、工具:常用工具1套、万用表、K81汽车诊断仪各一台。

2、设备:桑塔纳2000轿车AJR型发动机、别克电喷发动机故障实训台各一台,桑塔纳2000和丰田皇冠轿车整车各一辆、德国爱维公司电控发动机模拟教学试验板。

四、原理与应用1、安装位置:安装在进气岐管上。

2、功用:根据ECU的喷射信号进行燃料喷射.3、结构:由针阀、柱塞、电磁线圈等组成.4、按喷油器电磁线圈的电阻分类:可分为:低阻喷油器:电磁线圈的电阻值约为0.2~3Ω。

高阻喷油器:电磁线圈的电阻值约为12~17Ω。

高阻喷油器只能采用电压驱动方式,故驱动电路较简单,成本较低,但高阻喷油器无效喷射时间较长,响应特性较差,应用较广。

ECU根据喷射量信号,给功率三极管的基电极输入高电压脉冲,这时功率三极管工作,喷油器电路接通,当电流通过电磁线圈时,线圈产生的电磁吸力克服弹簧力将衔铁吸起,球阀离开阀座,汽油从喷油孔喷出。

电磁线圈断电时,在复位弹簧张力的作用下,球阀回落到阀座,喷油孔被关闭,喷油器停止喷油。

大众桑塔纳2000轿车喷油器的连接电路如下图所示。

ECU控制4个喷油器顺序开启(与点火顺序相对应:1—3—4—2)。
