间接碘量法测定铜合金中的铜
实验47_铜合金中铜含量的测定间接碘量法
大 学 通 用 化 学 实 验 技 术
4/11
色加深（为什么？），继续用Na2S2O3溶液滴定至蓝色刚
间 接 碘 量 法
铜 合 金 中 铜 含 量 的 测 定
——
（ 3 ） CuI 沉淀表面易吸附少量 I2 ，这部分 I2 不与淀 粉作用，而使终点提前。为此应在临近终点时加入 KSCN 溶液，使 CuI 转化为溶解度更小的 CuSCN ，而 CuSCN 不吸 附 I2 ，从而使被吸附的那部分 I2 释放出来，提高测定的
1. 铜合金试样的分解 准确称取约1g铜合金试样于250mL烧杯中，加入20mL 1:1HCl溶液，滴加约3mL30%H2O2，盖上表面皿，放置几分 钟，观察试样是否溶解完全。如不全溶可小火加热，切 不可过早加热。一般情况下可不必加热，如若试样不全
大 学 通 用 化 学 实 验 技 术
3/11
溶，可补加少量H2O2，不断摇动烧杯，待试样溶解完全后
好消失即为终点。此时因有白色沉淀，终点呈灰白色或 肉色。记录所消耗的Na2S2O3体积。平行测定3次。计算铜 合金中铜的质量分数。
在线答疑：wxrong5093@ wy-fxhx@
间 接 碘 量 法
铜 合 金 中 铜 含 量 的 测 定
——
47.4 注意事项
（1）间接碘量法必须在弱酸性或中性溶液中进行， 在测定Cu2+时，通常用NH4HF2控制溶液的酸度为pH 3～4， 这种缓冲溶液（HF/F-）同时也提供了F-作为掩蔽剂，可
间接碘量法测定铜合金中铜含量实验报告
间接碘量法测定铜合金中铜含量实验报告一、实验目的二、实验原理间接碘量法是一种根据一定的分析方法，通过加热剂溶液通过蒸馏的方式使碘变成气体，再通过测量气体中的碘的含量来确定原液的浓度的一种分析方法。
其中，在铜合金实验中，先将铜合金中的干粉与63mL的硝酸混合，加热提取，经过滤分离以去除杂质，再加入碘酸将铜成分转化成铜碘，再通过真空蒸馏使铜碘分解，蒸发成无色无气体状的气体，最后通过对无色无气状的气体中的碘的测量含量，从而可以得到该样品中铜的浓度，以及样品中铜含量的值。
三、实验步骤1. 将1.2克的铜合金干粉加入滤瓶中，再加入70mL的稀硝酸中，加入搅拌棒混合；2. 将混合液定容至100mL，灌入石蜡封口的真空蒸馏收集管中，加热提取；3. 通过滤筛将提取液经过筛分由杂质；4. 将滤分后的液体容量调节至30mL，并加入3-3.5mL的碘酸；5. 用真空抽引真空蒸馏仪，真空蒸馏仪加热，使气体通过Co柱进行洗净；6. 将洗净后的气体浓度在Na柱上进行测定，记录碘浓度对应的原液碘浓度;7. 根据测定的碘浓度，计算实验样品中铜含量的含量。
四、实验结果实验结果如下所示：样品中铜含量：98.7 mg/L五、实验分析通过本次实验，可以得知样品中铜含量为98.7 mg/L，说明本次实验结果符合预期目标。
本次实验使用真空蒸馏装置，使铜碘分解蒸发，最后通过对无色无气状的气体中的碘的测量含量，从而可以得到该样品中铜的浓度，以及样品中铜含量的值。
六、讨论本次实验使用的真空蒸馏装置的操作非常简单，样品处理效率较高，实验结果符合预期，说明该实验是可靠的。
另外，此类实验有可能受到干扰因素的影响，从而影响实验结果的准确性，所以在实验中需要注意控制各个方面因素，以保证最终得出的实验结果准确可信。
试验28铜合金中铜含量的间接碘量法测定
授课学时 4 实验15 铜合金中铜含量的间接碘量法测定 授课时间授课类型 实践课教学方法1. 具体讲解与总体要求相结合的方法。
2. 运用讲解与实际演示相结合的方式，使教学内容形象、具体。
3. 加强巡视指导、个别指导，注意培养学生规范的操作习惯。
教学目的与要求：1.掌握Na 2S 2O 3溶液的配制及标定方法。
2.了解间接碘量法测定铜的原理。
3.学习铜合金试样的分解方法。
重点：掌握间接碘量法测定铜的原理和方法。
难点：掌握淀粉指示剂的正确使用以及终点的判断和观察。
思考题、讨论题、作业等：1.碘量法测定铜时，为什么常加入NH 4HF 2？为什么临近终点时加入NH 4SCN （或KSCN ）？2.已知，，为何本实验中Cu 2+却能将I -离子氧I 2？ 2/0.159Cu Cu E V ϑ++=3V /0.545I I E ϑ−−=3.铜合金试样能否用HNO 3分解？本实验采用HCl 和H 2O 2分解试样，试写出反应式。
4.碘量法测定铜为什么要在弱酸性介质中进行？参考资料（含参考书、文献等）：1. 华中师范大学等，分析化学实验，第三版，北京：高等教育出版社，2002。
2. 武汉大学主编，分析化学，第三版，北京：高等教育出版社，2006。
教学后记：实验中注意问题：1. Na 2S 2O 3溶液的标定。
2. 铜合金中铜含量的测定。
说明：1、授课类型：指理论课，实验课，实践课，技能课，习题课等；2、教学方法：指讲授、讨论、示教、指导等；3、首次开课的青年教师的教案应由导师审核；4、讲稿内容附后。
实验15 铜合金中铜含量的间接碘量法测定【实验目的】1.掌握Na 2S 2O 3溶液的配制及标定方法。
2.2.了解间接碘量法测定铜的原理。
3.学习铜合金试样的分解方法。
【实验原理】铜合金种类较多，主要有黄铜和各种青铜。
铜合金中铜的含量一般采用碘量法测定。
在弱酸性溶液中（pH=3～4），Cu 2+与过量的KI 作用，生成CuI 沉淀和I 2，析出的I 2可以淀粉为指示剂，用Na 2S 2O 3标准溶液滴定。
碘量法测定铜合金中铜的含量
滴定溶液滴定至蓝色刚好 消失。
铜 标准 溶液 ： 称取 １ ． ０ ０ ０ ０ ｇ 铜（ ９ ９ ． ９ ９ ％） 于２ ０ ０ ｍ Ｌ 锥形瓶 中 ， 加入 ２ ０ ｍＬ硝 酸 （ １ ＋ １ ） ， 待激 烈 反 应 后 ， 于 低 温 电炉 上 加 热 使 铜 完 全 溶 解 ， 蒸 发 至小 体 积后 加 入５ ｍＬ 硫酸 （ １ ＋ １ ） ， 继续 蒸 发 至 冒浓 硫 酸 烟 ， 取 下 冷
１实验部分
１ ． １试齐 ０ 酉 己 制
量１ ｍＬ ， 混 匀 。向溶 液 中加 ２～３ ｇ 碘 化钾 ， 摇 匀 。迅 速用 硫代硫酸钠 标准滴定溶液 滴定至淡黄色 ， 加２ ｍＬ ５ ｇ ／ Ｌ 淀粉溶液 ， 继续滴定至淡蓝色 ， 加ｌ ｍ Ｌ４ ０ ０
硝硫 混合 酸 ： 将７ ０ ０ ｍＬ 硝酸与３ ０ ０ ｍ Ｌ 硫 酸混 合 ｇ ／ Ｌ 硫 氰酸 钾溶 液 ， 激烈 振摇 至蓝 色加 深 ， 再 滴定 至蓝
按下式计算硫代硫酸钠标准滴定溶液对铜的滴定
度：
Ｔｅ ｕ ＝
氟化 氢铵 饱 和溶 液 ： 贮存 于塑 料瓶 中。 淀粉溶 液 （ ５ ｇ ／ Ｌ ） ： 称取０ ． ５ ｇ 可 溶性淀粉 于 ２ ０ ０
ｍ Ｌ烧杯 中 ， 用 少 量水 调 成 糊状 ， 加１ ０ ０ ｍＬ 沸水 ， 煮 至
式中 ： Ｔ ｃ ｕ 为滴定系数 ， 与１ ． ０ ０ ｍ Ｌ 硫代硫酸钠标
准 滴定 溶 液 相 当的铜 的质 量 ， ｇ ／ ｍＬ ； ｍ为 标 定加 入 金 属铜 的质 量 ， ｇ ； Ｖ． 为滴 定铜 消； Ｖ 。 为滴 定空 白溶 液 消耗 硫代 硫 酸钠
２ ０ １ ４ 钲
碘量法测定铜.docx

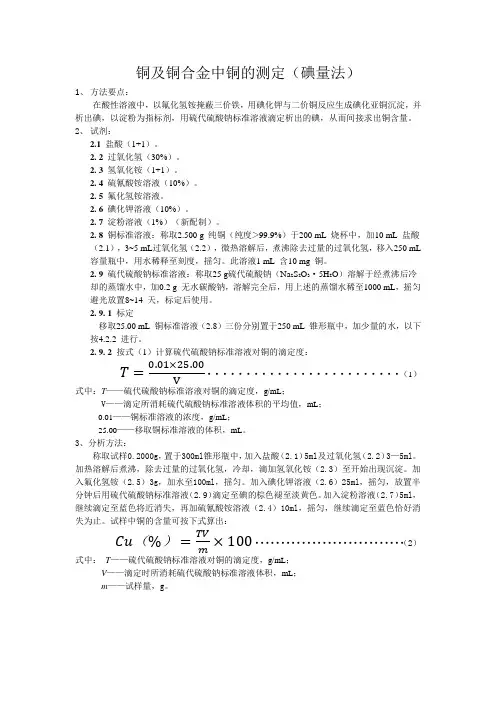

铜及铜合金中铜的测定（碘量法）1、方法要点：在酸性溶液中，以氟化氢铵掩蔽三价铁，用碘化钾与二价铜反应生成碘化亚铜沉淀，并析出碘，以淀粉为指标剂，用硫代硫酸钠标准溶液滴定析出的碘，从而间接求出铜含量。
2、试剂：2.1 盐酸（1+1）。
2. 2 过氧化氢（30%）。
2. 3 氢氧化铵（1+1）。
2. 4 硫氰酸铵溶液（10%）。
2. 5 氟化氢铵溶液。
2. 6 碘化钾溶液（10%）。
2. 7 淀粉溶液（1%）（新配制）。
2. 8 铜标准溶液：称取2.500 g 纯铜（纯度>99.9%）于200 mL 烧杯中，加10 mL 盐酸（2.1），3~5 mL过氧化氢（2.2），微热溶解后，煮沸除去过量的过氧化氢，移入250 mL 容量瓶中，用水稀释至刻度，摇匀。
此溶液1 mL 含10 mg 铜。
2. 9 硫代硫酸钠标准溶液：称取25 g硫代硫酸钠（Na2S2O3·5H2O）溶解于经煮沸后冷却的蒸馏水中，加0.2 g 无水碳酸钠，溶解完全后，用上述的蒸馏水稀至1000 mL，摇匀避光放置8~14 天，标定后使用。
2. 9. 1 标定移取25.00 mL 铜标准溶液（2.8）三份分别置于250 mL 锥形瓶中，加少量的水，以下按4.2.2 进行。
2. 9. 2 按式（1）计算硫代硫酸钠标准溶液对铜的滴定度：T=0.01×25.00V (1)式中：T——硫代硫酸钠标准溶液对铜的滴定度，g/mL；V——滴定所消耗硫代硫酸钠标准溶液体积的平均值，mL；0.01——铜标准溶液的浓度，g/mL；25.00——移取铜标准溶液的体积，mL。
3、分析方法：称取试样0.2000g，置于300ml锥形瓶中，加入盐酸（2.1）5ml及过氧化氢（2.2）3—5ml。
加热溶解后煮沸，除去过量的过氧化氢，冷却，滴加氢氧化铵（2.3）至开始出现沉淀。
加入氟化氢铵（2.5）3g，加水至100ml，摇匀。
加入碘化钾溶液（2.6）25ml，摇匀，放置半分钟后用硫代硫酸钠标准溶液（2.9）滴定至碘的棕色褪至淡黄色。
间接碘量法测定铜
间接碘量法测定铜一、实验目的掌握Na2S2O3溶液的配制及标定了解碘量法测定铜原理学习铜合金的分解二、实验原理在弱酸性溶液中（pH=3~4），Cu2+可被KI还原为CuI，2Cu2++4I- == 2CuI +I22Cu2+ +4I- == 2CuI +I3-析出的碘以淀粉为指示剂用Na2S2O3标准溶液滴定间接测得铜的量I2 +2S2O32- == 2I- S4O62-这是一个可逆反应，由于CuI溶解度比较小，在有过量的KI存在时，反应定量地向右进行，析出的I2用Na2S2O3标准溶液滴定以淀粉为指示剂，间接测得铜的含量。
由于CuI沉淀表面会吸附一些I2使滴定终点不明显，并影响准确度故在接近化学计量点时，加入少量KSCN，使CuI沉淀转变成CuSCN，因CuSCN 的溶解度比CuI小得多（K sp,CuI = 1.1×10-10, K sp,CuSCN = 1.1×10-14）能使被吸附的I2从沉淀表面置换出来，CuI +SCN- == CuSCN ↓+I-使终点明显，提高测定结果的准确度。
且此反应产生的I-离子可继续与Cu2 作用，节省了价格较贵的KI。
假如试样中含有铁，铁（三价）也可与碘化钾作用析出碘：2Fe3+ +2I- == 2Fe2 ++I2使结果偏高。
加入氟氢化铵NH4HF2，使铁生成不与碘化钾作用的[FeF6]3-，以消除干扰。
氟氢化铵还可以作为缓冲剂，调节pH为3.0～4.0。
二、主要试剂1．重铬酸钾标准溶液0.1mol/L。
用制定质量法准确称取干燥的（180℃烘两小时）分析纯K2Cr2O7固体0.49g 于100mL烧杯中，加50mL水使其溶解之，定量转入100mL容量瓶中，用水稀释至刻度，摇匀。
2．0.1mol/L硫代硫酸钠溶液。
在台秤上称取25g硫代硫酸钠，溶于500mL新煮沸并放冷的蒸馏水中，加入0.1g Na2CO3，稀释1L转移到棕色试剂瓶中，摇匀后备用。
间接碘量法测定铜合金中的铜含量
间接碘量法测定铜合金中的铜含量一、实验目的：1、掌握Na2S2O3溶液的配制及标定原理2、学习铜合金的溶解方法3、了解间接碘量法测定铜合金的原理及其方法二、实验原理：1、Na2S2O3溶液的配制及标定（1）、配制：Na2S2O3不是基准物质，不能用直接称量的方法配制标准溶液，配好的Na2S2O3溶液不稳定，容易分解，这是由于细菌的作用：Na2S2O3→Na2SO3＋S；溶解在水中的CO2作用：S2O32－＋CO2＋H2O→HSO3－＋HCO3－＋S空气中的氧化作用：S2O32－＋1/2O2→SO42－＋S此外，水中微量的Cu2+、Fe3+也能促进Na2S2O3溶液的分解。
因此，要用新煮沸（除去CO2和杀死细菌）并冷却的蒸馏水配制Na2S2O3，加入少量Na2CO3使溶液呈碱性，抑制细菌生长，用时进行标定。
（2）、标定：Cr2O72-+6I-+14H+=2Cr3++3I2+7H2OIO3-+5I-+6H+=3I2+3H2O析出的I2用Na2S2O3溶液滴定：I2+S2O32－＝2I－＋S4O62－（3）、标定反应条件：A、酸度：酸度愈大，反应速度越快，但酸度太大，I2易被空气中的O2氧化，所以酸度为宜。
B、K2Cr2O7充分反应，放于暗处5分钟。
C、所用KI不应含有KIO3或I2。
2、铜合金中铜的测定（1）、铜的溶解：试样可以用HNO3分解，但低价氮的氧化物能氧化I－干扰测定，故需用浓H2SO4蒸发将它们除去。
也可用H2O2和HCl分解样品Cu+2HCl+H2O2=CuCl2+2H2O。
分解完成后煮沸除去H 2O2（溶液冒大泡）。
（2）、调节酸度pH＝，用HAC-NaAC，NH4HF2，或HAC-NH4AC。
（3）、加入过量KI析出I2。
2Cu2＋＋4I－＝2CuI↓＋I2。
加入KI，在这里有三个用途：还原剂：将Cu2+还原为Cu+；沉淀剂：沉淀为CuI；络合剂：将I2络合I3－。
（4）、Fe3+能氧化I－，对测定有干扰，可加入NH4HF2掩蔽，NH4HF2也可作为缓冲液，控制pH值3-4。
碘量法测定铜合金中铜的含量
碘量法测定铜合金中铜的含量一、试剂1+1HCl溶液、30％H2O2、1+1NH3·H2O溶液、1+1HAc溶液、20％NH4HF2溶液、20%KI溶液、10％NH4SCN溶液、0.5％淀粉溶液、0.1mol/LNa2S2O3标准溶液。
二、测定原理铜合金试样可用HCl-H2O2熔解，加热煮沸使过量的H2O2，分解，然后将溶液调节至酸性(pH＝3~4)，加KI、使之与Cu2+作用生成CuI沉淀，同析出与铜量相当的I2，(实际上以I3-形式存在)。
析出的I2以淀粉为指示剂，用Na2S2O3标准溶液滴定，其反应如下：2Cu2++4I-＝2CuI+I2I2+2S2O3-＝2I-+S4O32-根据Na2S2O3的用量计算试样中的铜的含量。
由于CuI沉淀强烈地吸附I3-，因此在近终点时加入硫氰酸盐以使CuI转化为溶解度更小的CuSCN沉淀，从而使被吸附的I3-释放出来参加反应。
Fe3+的干扰可用NH4HF2掩蔽加以消除。
三、测定步骤准确称取铜合金试样0.16g于250mL锥形瓶中，加入1+1HCl溶液10mL，并用滴管加30％H2O2约1mL，加盖，观察试样是否溶解完全，必要时再加些H2O2，加热助溶，煮沸至冒大气泡，冷却后加水10mL，滴加NH3H2O溶液至出现浑浊，再加入1+1HAc8mL，加NH4HF2溶液5mL、KI溶液10mL，摇匀。
稍放置后用Na2S2O3标准溶液滴定至溶液呈浅黄色，加入淀粉溶液5mL，继续滴定至溶液呈浅蓝灰色，再加入NH4SCN溶液10mL，充分摇动。
此时，溶液颜色变深，然后滴定至蓝灰色消失为止。
根据Na2S2O3标准溶液用量计算铜合金中铜的含量。
备注：1．本实验所用试剂种类较多，加入先后顺序不可颠倒，故对每种试剂应配备专用量杯。
2．淀粉指示剂应在临近终点时加入，不可加入过早。
否则，大量碘与淀粉生成蓝色配合物，终点难以观察。
3．NH4HF2对玻璃有腐蚀作用，测定结束后应立即在锥形瓶中溶液倒去并清洗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径，学海无涯苦作舟
间接碘量法测定铜合金中的铜
间接碘量法测定铜合金中的铜一,实验目的 1. 掌握Na2S2O3 标准溶液的
配制方法. 2. 掌握铜合金中铜的间接碘量法测定原理. 3. 学习合金试样的处理
方法. 4. 掌握间接碘量法测定铜的操作流程.
二,课堂讨论1. 滴定分析中,硫代硫酸钠标准溶液应采用何种方法配制为什
么 2. 举出两种标定硫代硫酸钠溶液的基准物质 3. 简述采用重铬酸钾标定硫
代硫酸钠溶液的反应条件4,用盐酸和过氧化氢处理含铜合金试样,若过氧化
氢未分解完全即用标准溶液进行滴定,则对标准溶液的体积及铜含量的测定结果
有何影响5,可以采用硝酸分解含铜合金试样吗6,含铜合金中含有少量铁,若不
采取措施则对测定结果有何影响本实验中采用何种方法消除铁的干扰7,已知(Cu2+/ Cu+) = 0.159V, (I3-/ I-)=0.545V,为什么本实验中的Cu2+却能将I-氧化成I2 呢8,滴定试样溶液时,淀粉指示剂和NH4SCN 在什么时候加入为什么
三,与本实验有关的方程式1. 标准溶液的标定Cr2O72- + 14H+ + 9I- = 2Cr3+
+ 3I3- + 7H2O 2S2O32- + I3- = S4O62- + 3I- 2. 与样品测定有关的反应Cu + 2HCl + H2O2 = CuCl2 + 2H2O 2Cu2+ + 5I - = 2CuI + I3- 2S2O32- + I3- = S4O62- +3 I
四,实验步骤1,Na2S2O3 标准溶液的配制(1)粗配0.1mol-L-1 Na2S2O3 溶液500mL: 应称取约多少克Na2S2O3-5H2O 溶解固体时对水有什么要求用什么量器量水加少量Na2CO3 固体且将溶液贮于棕色试剂瓶中的作用是什么准
确称取约0.12g 分析纯K2Cr2O7 于锥形瓶中(2)标定加25mL 水溶解加
5mL 6mol-L-1HCl 5 mL 1.2mol-L-1KI 置暗处反应5 分钟待标定的硫代硫酸钠
溶液取出,加100mL 水稀释,用待标定的Na2S2O3 溶液滴定至淡黄色后加入
2mL0.5%淀粉继续滴定至溶液呈亮绿色即达终点,记录体积. c(Na2S2O3) =。
