应用于港口的信息系统
港口管理信息系统概论
02 港口运营管理
包括船舶调度、货物装卸、仓 储管理等。
03
物流信息管理
04
实现物流信息的实时更新和处理 ，提高物流效率。
供应链协同管理
通过信息共享，实现港口与上游 供应商和下游客户的协同作业。
发展历程与趋势
发展历程
从早期的单机版系统到现在的 云计算、大数据、物联网等技 术驱动的智慧港口管理系统。
可靠性
系统设计应注重可靠性，确保数据准确性和 系统稳定性。
安全性
系统设计应采取必要的安全措施，保障数据 安全和系统安全。
系统开发方法
原型法
通过快速构建系统原型，不断迭代优化，满 足用户需求。
瀑布模型
按照需求分析、设计、编码、测试和维护等 阶段进行系统开发。
敏捷开发
采用迭代方式进行系统开发，快速响应需求 变化。
港口设备管理
对港口设备进行维护、保 养和维修，确保设备正常 运行，提高设备使用效率。
港口物流管理
货物跟踪与追溯
通过信息系统对货物进行实时跟踪与追溯，提高物流透明度。
港口物流信息平台
建立港口物流信息平台，整合物流信息，提高物流效率。
电子单证管理
实现电子化单证管理，简化单证流程，提高通关效率。
港口安全管理
面向对象开发
运用面向对象的方法进行系统分析和设计， 提高代码可重用性和可维护性。
数据库设计与管理
数据模型设计
根据港口管理需求，设计合适的数据 模型，包括关系模型、层次模型和网 络模型等。
数据存储设计
合理规划数据库的存储结构，提高数 据存储效率和查询性能。
数据安全设计
采取必要的安全措施，保障数据不被 非法访问和篡改。
系统通过网络架构实现数据传输和信息共享，包 括局域网、城域网和广域网等。
智慧港口系统
智慧港口系统智慧港口系统是一种基于先进技术的综合管理平台，旨在提高港口运营效率、优化资源配置、增强安全管理能力。
本文将详细介绍智慧港口系统的功能和特点。
一、系统概述智慧港口系统是一个集信息化、自动化、智能化于一体的综合管理平台。
通过集成各类传感器、监控设备、数据采集终端等硬件设备，以及应用先进的大数据分析、人工智能等技术，实现对港口各个环节的实时监测、数据分析和智能决策。
二、系统功能1. 船舶调度管理：系统可以实时监测船舶的位置、状态、载分量等信息，并根据港口的实际情况进行智能调度，提高船舶的停靠效率和装卸作业效率。
2. 货物管理：系统可以对货物进行全程跟踪和管理，包括货物的进出港、仓储、分拣等环节。
通过RFID技术和条码识别技术，实现货物信息的自动采集和管理，提高货物操作的准确性和效率。
3. 港口设备管理：系统可以对各类港口设备进行实时监控和管理，包括起重机、堆垛机、输送带等设备。
通过远程监控和故障预警功能，及时发现设备故障，并进行维修和保养，提高设备的可靠性和使用效率。
4. 安全管理：系统可以实现对港口区域的视频监控、入侵检测、火灾报警等功能，保障港口的安全和防范能力。
同时，系统还可以通过人脸识别、车牌识别等技术，对港口人员和车辆进行身份验证和管理。
5. 数据分析与决策支持：系统可以对港口各类数据进行实时分析和挖掘，提供数据报表、统计分析等功能，匡助港口管理者做出科学决策，优化资源配置和运营策略。
三、系统特点1. 高度集成化：智慧港口系统将各类硬件设备和软件系统进行深度集成，实现信息的共享和交互，提高系统的整体效能和运行稳定性。
2. 实时监测：系统可以实时监测港口各个环节的运行状态和数据变化，匡助管理者及时掌握港口的运营情况，并做出相应的调整和决策。
3. 智能决策：系统通过应用大数据分析和人工智能技术，对港口运营数据进行深度挖掘和分析，提供智能化的决策支持，匡助管理者优化资源配置和运营策略。
应用于港口的信息系统精编版
(一)用于码头作业方面的信息技术1.码头操作系统(Terminal Operating System , 简称TOS)TOS 是用于管理和控制码头作业各个环节的计算机管理系统，主要包括船舶计划、堆场控制、装卸船控制、检查桥、计费、受理等，是码头生产管理的核心。
多数集装箱码头采用了先进的动态实时TOS 系统，实时反映系统中箱信息，为码头计划和控制作业、收发箱提供最优方案，为客户提供便捷的服务。
目前多数码头公司直接采购国内外先进的TOS系统，主流的有美国Navis 公司的Sparcs/Express,比利时的COSMOS, 韩国的 TBS 系统，国内有上海海勃公司TOPS 系统，华东电子的CTMIS, 另外，和黄、新加坡港务在国内合资码头中使用的系统也非常出色。
TOS 系统是码头作业的灵魂，估计没有一个年吞吐量超过100 万标准箱的集装箱码头能够容忍TOS系统停止运行超过8小时。
究其原因，是因为大型码头利用TOS 的自动处理能力极大提高了生产效率，最大程度减少了人力，当系统停顿时，这些员工的手工处理能力根本不能替代系统处理能力，从而无法满足码头正常运作的数据处理需求。
2 . 无线终端( R a d i o D a t aTerminal, 简称RDT)无线终端主要用于控制桥吊、轮胎吊、叉车和内拖车等装卸设备上，指挥司机操作。
中央控制中心的操作指令通过无线信号传输到这些设备上，司机根据无线终端上显示的指令进行操作。
目前集装箱码头使用的主流传输频段是400MHz 和 2.4GHz。
无线终端通常与T O S 系统配合使用，从TOS 系统获得工作指令并将操作结果传回TOS 系统。
采用无线终端技术彻底改变了通过对讲机指挥生产的传统调度模式，通过司机的操作达到实时确认集装箱的场位变化和装卸状态。
无线终端是目前大码头用于实时确认集装箱位置变化的主要工具。
由于无线终端设备价格昂贵，许多码头仅限于轮胎吊、叉车和船边理货作业，但随着吞吐量的提高和对管理的要求提高，各码头正投入巨资在集装箱卡车上安装无线终端，实现所有设备的集中调度。
港口信息化管理系统的建设与优化
港口信息化管理系统的建设与优化随着全球贸易的不断发展，港口作为货物流通的重要环节，在全球贸易中起着举足轻重的作用。
为了更高效地管理和运营港口，港口信息化管理系统应运而生。
本文将从港口信息化管理系统的建设和优化两个方面进行讨论。
一、港口信息化管理系统的建设港口信息化管理系统是将现代信息技术应用于港口运营和管理的系统。
它涵盖了港口各个环节的相关数据，如货物进出库记录、船舶进出港的时间和位置、作业流程等。
港口信息化管理系统的建设旨在提高港口的运营效率、降低管理成本和提供准确可靠的信息支持。
首先，港口信息化管理系统的建设需要建立起可靠的数据采集和传输网络。
通过在港口各个节点安装传感器和设备，实现对数据的实时采集和传输，从而为后续的数据分析和处理提供可靠的数据基础。
同时，为了保证数据的安全性和完整性，建设者还需要设计相应的数据加密和备份方案。
其次，港口信息化管理系统的建设还需要建立起科学准确的数据存储和管理机制。
港口作为数据量庞大的场所，通过合理规划存储设备和服务器，建立起高效的数据存储和管理系统，能够保证数据的可靠性和可用性。
此外，为了方便用户对数据进行查询和分析，还需要设计用户友好的数据管理界面和查询工具。
最后，港口信息化管理系统的建设还需要建立起完善的数据分析和决策支持机制。
通过对港口各类数据进行深入分析和挖掘，可以发现潜在的运营问题和瓶颈，并提供相应的解决方案。
此外，将分析结果和决策支持工具结合起来，能够为港口管理者提供科学决策的依据，进一步提高港口的运营效率和盈利能力。
二、港口信息化管理系统的优化港口信息化管理系统的优化是指通过对系统进行改进和升级，进一步提高港口的运营效率和用户体验。
优化的重点主要集中在数据分析和决策支持、用户界面设计、系统可靠性和安全性等方面。
首先，对于数据分析和决策支持方面，可以通过引入更先进的数据挖掘和机器学习算法，提高数据分析的准确性和精度。
此外，还可以加强对港口运营过程中的关键节点进行监测和预警，以及对异常情况进行自动预测和处理，减少运营风险和损失。

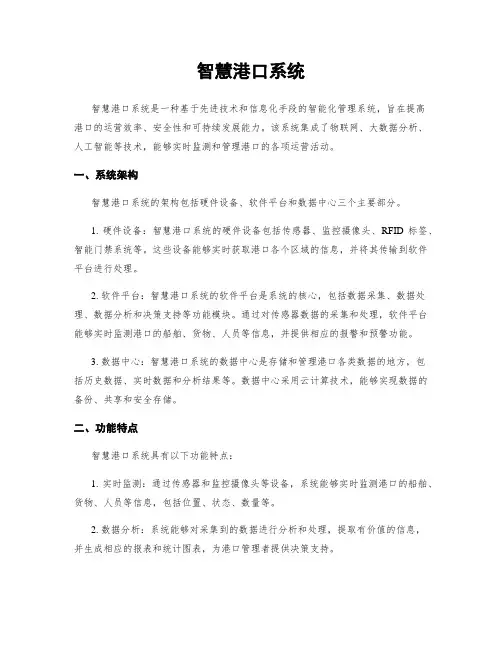

智慧港口系统
智慧港口系统智慧港口系统是一种基于先进技术和信息化手段的智能化管理系统，旨在提高港口的运营效率、安全性和可持续发展能力。
该系统集成了物联网、大数据分析、人工智能等技术，能够实时监测和管理港口的各项运营活动。
一、系统架构智慧港口系统的架构包括硬件设备、软件平台和数据中心三个主要部分。
1. 硬件设备：智慧港口系统的硬件设备包括传感器、监控摄像头、RFID标签、智能门禁系统等。
这些设备能够实时获取港口各个区域的信息，并将其传输到软件平台进行处理。
2. 软件平台：智慧港口系统的软件平台是系统的核心，包括数据采集、数据处理、数据分析和决策支持等功能模块。
通过对传感器数据的采集和处理，软件平台能够实时监测港口的船舶、货物、人员等信息，并提供相应的报警和预警功能。
3. 数据中心：智慧港口系统的数据中心是存储和管理港口各类数据的地方，包括历史数据、实时数据和分析结果等。
数据中心采用云计算技术，能够实现数据的备份、共享和安全存储。
二、功能特点智慧港口系统具有以下功能特点：1. 实时监测：通过传感器和监控摄像头等设备，系统能够实时监测港口的船舶、货物、人员等信息，包括位置、状态、数量等。
2. 数据分析：系统能够对采集到的数据进行分析和处理，提取有价值的信息，并生成相应的报表和统计图表，为港口管理者提供决策支持。
3. 预警管理：系统能够根据设定的规则和阈值，对港口的运营情况进行监测和分析，一旦发现异常情况，系统将及时发出预警信息，帮助管理者采取相应的措施。
4. 资源调度：系统能够根据港口的实际情况和需求，对船舶、货物、人员等资源进行合理调度，提高港口的运营效率和资源利用率。
5. 安全管理：系统能够实时监测港口的安全状况，包括防火、防盗、防爆等方面，一旦发生安全事件，系统将及时发出报警信息，并协助管理者进行应急处理。
6. 环境监测：系统能够监测港口周边环境的变化，包括气象、水质、噪音等方面，为港口管理者提供环境保护和治理的参考依据。
港口管理信息系统-集装箱运输流程分析
系统根据船舶到港时间、货物信息和装卸设备状态，制定合理的作 业计划和调度，提高装卸效率。
装卸过程监控
系统实时监控装卸作业进度，及时发现和解决作业过程中的问题， 确保作业顺利进行。
港口管理信息系统对集装箱堆存与保管的优化
01
02
03
堆场管理
系统通过数字化地图和实 时数据，对堆场进行合理 规划和利用，提高堆场容 量和作业效率。
数据统计与分析
系统收集和分析集装箱运输相关数据，为港口管 理提供决策支持，帮助优化运输流程和管理策略。
3
电子单证管理
系统支持电子化单证管理，简化单证处理流程， 降低人为错误和延误，提高通关效率。
04 港口管理信息系统的发展 趋势与挑战
港口管理信息系统的发展趋势
01
02
03
04
智能化
利用大数据、人工智能等技术 ，实现港口管理信息系统的智 能化，提高港口运营效率。
02 集装箱运输流程分析
集装箱运输流程概述
01
集装箱运输是一种高效、便捷的 物流方式，通过集装箱装卸、堆 存和保管等环节，实现货物的快 速转运和运输。
02
集装箱运输流程包括货物装载、 船舶配载、港口装卸、陆上运输 、货物交付等环节，涉及多个参 与方和复杂的信息交互。
集装箱装卸流程
集装箱装卸是集装箱运输过程中的重 要环节，包括集装箱的装船、卸船和 堆垛等操作。
护水平。
05 案例分析
某港口的港口管理信息系统应用案例
案例概述
实施效果
某港口为了提高集装箱运输效率和管 理水平，引入了一套先进的港口管理 信息系统。
应用该系统后，该港口的集装箱吞吐 量大幅提升，运输效率提高了30%， 同时减少了人工失误和货物延误。
智慧港口系统
智慧港口系统智慧港口系统是一种基于信息技术的综合管理系统，旨在提高港口运营效率、优化资源配置、提升服务质量。
该系统通过集成各类传感器、监控设备和数据分析技术，实现对港口各个环节的实时监控、数据采集和智能分析，从而实现港口运营的自动化、智能化和可持续发展。
一、系统架构智慧港口系统主要由硬件设备、软件平台和数据中心三个部分组成。
1. 硬件设备硬件设备包括港口内的传感器、监控摄像头、智能门禁系统等。
传感器用于实时监测港口的温度、湿度、气压等环境参数，摄像头用于监控港口的安全状况，智能门禁系统用于实现对港口出入口的自动化管理。
2. 软件平台软件平台是智慧港口系统的核心，包括数据采集、数据处理、数据分析和决策支持等功能模块。
数据采集模块负责从各类传感器和监控设备中采集数据，并将其发送到数据中心进行存储和处理。
数据处理模块对采集到的数据进行清洗、整理和预处理，以便后续的数据分析和决策支持。
数据分析模块利用机器学习和人工智能算法对数据进行分析和挖掘，提取有价值的信息和规律。
决策支持模块根据数据分析的结果，为港口管理者提供决策建议和预测。
3. 数据中心数据中心是智慧港口系统的存储和计算中心，负责存储和管理港口运营数据。
数据中心采用分布式存储和云计算技术，具有高可靠性、高可扩展性和高性能的特点。
数据中心还提供数据查询、数据分析和数据可视化等服务，方便港口管理者对港口运营状况进行监控和分析。
二、功能特点智慧港口系统具有以下功能特点：1. 实时监控系统能够实时监控港口内各个环节的状态，包括船舶进出港口的情况、货物的装卸情况、设备的运行状态等。
通过实时监控，港口管理者可以及时发现问题并采取相应的措施，提高港口的安全性和运营效率。
2. 数据采集与分析系统能够自动采集港口运营数据，并对数据进行清洗和整理。
通过数据分析和挖掘，系统可以发现港口运营中存在的问题和潜在的风险，提供决策支持和预测。
例如，系统可以分析货物流动的瓶颈，优化货物的运输路径，提高货物的装卸效率。
港口码头的物流信息系统
港口码头的物流信息系统港口码头作为货物进出口的重要中转站，需要高效的物流管理系统来确保货物的顺利运输和信息的准确传递。
随着信息技术的发展，物流信息系统在港口码头的应用已经成为一个必要的选择。
一、物流信息系统的概述物流信息系统是指利用计算机技术和网络通信技术，对港口码头的物流活动进行信息化管理的系统。
它包括货物跟踪、库存管理、订单管理、运输规划等功能，能够实现信息的快速传递和数据的准确处理。
在港口码头的物流信息系统中，货物跟踪功能是至关重要的。
通过该功能，可以实时掌握货物的位置和状态，避免货物丢失和延误。
同时，库存管理功能可以帮助码头实现高效的货物存储和调度，减少仓储成本和运输时间。
二、物流信息系统的应用与优势1. 电子数据交换物流信息系统可以实现与供应链各环节的电子数据交换，包括订单、运输计划、装卸作业等信息的传递。
这样一来，不仅可以减少人工操作的错误和延误，还能够提高物流效率，实现全程跟踪和监控。
2. 财务管理物流信息系统能够对港口码头的财务情况进行实时分析和统计，包括货物收入、费用支出、利润等方面的数据。
这样一来，管理者可以及时了解港口码头的盈亏情况，做出正确的经营决策。
3. 客户服务物流信息系统可以提供在线客户服务平台，客户可以通过系统查询货物的运输进度和签收情况。
同时，系统还可以提供货物的实时定位和港口码头的天气情况等信息，方便客户做出运输计划和决策。
三、物流信息系统的挑战与解决方案1. 数据安全性物流信息系统面临着数据泄露和信息安全的风险。
为了解决这一问题，港口码头需要建立严格的数据权限管理机制，确保只有授权人员才能访问和修改相关数据。
同时，加密技术和防火墙等安全措施也需要被采取。
2. 多系统集成港口码头的物流信息系统需要与其他相关系统进行集成，包括财务系统、仓储系统、海关系统等。
为了实现系统之间的数据交换和互操作，需要建立统一的数据标准和接口。
此外，定期进行系统的升级和优化也是必要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(一)用于码头作业方面的信息技术
1.码头操作系统(Terminal Operating System , 简称TOS)
TOS 是用于管理和控制码头作业各个环节的计算机管理系统，主要包括船舶计划、堆场控制、装卸船控制、检查桥、计费、受理等，是码头生产管理的核心。
多数集装箱码头采用了先进的动态实时TOS 系统，实时反映系统中箱信息，为码头计划和控制作业、收发箱提供最优方案，为客户提供便捷的服务。
目前多数码头公司直接采购国内外先进的TOS系统，主流的有美国Navis 公司的Sparcs/Express,比利时的COSMOS, 韩国的 TBS 系统，国内有上海海勃公司TOPS 系统，华东电子的CTMIS, 另外，和黄、新加坡港务在国内合资码头中使用的系统也非常出色。
TOS 系统是码头作业的灵魂，估计没有一个年吞吐量超过100 万标准箱的集装箱码头能够容忍TOS系统停止运行超过8小时。
究其原因，是因为大型码头利用TOS 的自动处理能力极大提高了生产效率，最大程度减少了人力，当系统停顿时，这些员工的手工处理能力根本不能替代系统处理能力，从而无法满足码头正常运作的数据处理需求。
2 . 无线终端( R a d i o D a t aTerminal, 简称RDT)
无线终端主要用于控制桥吊、轮胎吊、叉车和内拖车等装卸设备上，指挥司机操作。
中央控制中心的操作指令通过无线信号传输到这些设备上，司机根据无线终端上显示的指令进行操作。
目前集装箱码头使用的主流传输频段是400MHz 和 2.4GHz。
无线终端通常与T O S 系统配合使用，从TOS 系统获得工作指令并将操作结果传回TOS 系统。
采用无线终端技术彻底改变了通过对讲机指挥生产的传统调度模式，通过司机的操作达到实时确认集装箱的场位变化和装卸状态。
无线终端是目前大码头用于实时确认集装箱位置变化的主要工具。
由于无线终端设备价格昂贵，许多码头仅限于轮胎吊、叉车和船边理货作业，但随着吞吐量的提高和对管理的要求提高，各码头正投入巨资在集装箱卡车上安装无线终端，实现所有设备的集中调度。
目前国内集装箱码头采用的无线终端设备以国外产品为主，投资较大，难以为中小码头所接受。
国产替代产品正在走向成熟。
3 . 电子数据交换系统( E l e c t r i cData Interchange,简称EDI)
EDI 主要用于集装箱码头与外界的数据交换。
EDI基本功能：数据转换、数据格式化和报文通讯。
在集装箱码头信息技术发展中，EDI起着非常关键的作用。
传统信息过程是：生产企业货物出口，首先会把这个信息用非标准格式传给货代公司，货代公司接到后再用另一个非标准格式传给报关行，然后再依次传给海关、商检、班轮公司、箱站、外轮理货、船代，在这个信息的传递过程中，每一个传递环节都在使用自己的非标准格式，而主要数据基本是一样的，这样做造成的最严重的影响就是使口岸通关速度大大降低。
EDI 就是在口岸建立一个公共平台，把口岸进出口货物流通过程中数据采用标准格式流转，使同一信息实现一次性输入反复使用，最大化实现信息资源的共享、整合和标准化，同时保证了信息的准确性。
通过这些标准化报文，收发信息的各方可以利用自己的软件自动接收或生成文件，保证了船公司、码头、箱站、海关的数据的一致性，保障了基础数据的准确和有效传递。
目前各码头广泛使用的EDI信息有：船舶积载图（ＢＡＹＰＬＡＮ），舱单（MANIFEST），装箱单（C O S T C O ），集装箱动态（COARRI/CODECO），
船舶预配图（MOVINS）等国际标准报文，还有各类小范围内自定义的报文。
4.闸口集装箱号和车牌号识别技术
集装箱码头闸口通过速度直接影响收发箱效率及码头的总体操作效率,也是与外界如海关、箱站、货代等交接设备与信息的汇集点。
码头致力于采用各种先进技术提高闸口通过能力，因此闸口是高科技荟萃的地方，是了解码头水平的一个窗口。
获得箱号和车牌号的速度很大程度上决定了闸口通过能力。
集装箱信息如箱号、箱形、尺寸、重量、目的港、卸货港等通常在进入闸口之前已从不同渠道到达码头TOS系统。
入闸时，只要得到箱号，其他信息会自动调出并分配给集装箱以合适的场地位置。
闸口需要获得车牌号的主要原因是：由于箱号太小不便于装卸司机辨认，司机首先参照车牌号装卸箱，于是集装箱入闸时需要将车牌号和箱号绑定入场。
因此，箱号和车牌号获取方式是入闸关键。
目前获取箱号和车牌号技术有光学字符识别（Optical Character Recognition,简称OCR）、IC 卡、和无线射频技术（Radio Frequency Identification, 简称RFID）。
OCR 主要用于箱号识别，只需要在闸口投入OCR设备即可，不需要协调卡车等外界因素，但由于受识别技术和集装箱新旧程度限制，识别率目前只能达到96%左右，离不开人工干预。
接触式IC 卡读卡成功率接近100%，但除了码头需要投入IC 卡读取设备外，还需要当地车辆管理部门牵头确保每辆入闸卡车办理IC 卡并到指定地点读取信息。
非接触式的无线射频技术RFID 是IC 卡的换代产品，司机不需要停车刷卡。
RFID是一项很成熟的技术，已被国外高速公路自动收费站广泛使用。
伴随着这些高科技的使用和准确性提高，各码头正朝着无人闸口方向迈进。
(二)用于码头基础管理的信息技术
除了码头作业方面大量采用前沿的信息技术外，各大码头在对整个码头的管理上也走在科技的前沿。
下面对目前国内集装箱码头在这方面采用的信息技术作简要介绍。
1 .视频监控（Closed CircuitTelevision，简称CCTV）.
随着集装箱码头规模巨型化，堆场面积和作业岸线越来越大，利用目测方式已不能掌控场地作业情况，海关、边防也提出采用视频监控的要求，因此，CCTV 在大小码头应用非常普及。
采用视频监控，可以直观地了解作业和场地情况、及时解决作业冲突、合理科学地进行作业安排。
CCTV 覆盖范围广、使用方便，可以实现对整个集装箱码头的集中监控。
2.办公自动化
集装箱码头办公自动化程度很高，在全国各行业中居领先地位。
由于码头全天候作业，公司局域网的安全性和稳定性不逊色于金融系统。
办公实现了无纸化，为保证出差外地员工与公司保持联系畅通，多数码头实现了通过Internet 访问公司邮件系统的功能，使用比较广泛的有微软O W A(Outlook Web Access)等。
3.网站动态查询系统
集装箱码头网站的开发使用是码头信息化技术应用的一个重要方面。
网站不仅是码头公司对外宣传的窗口，更是码头为客户提供及时、便利、优质服务的窗
口。
很多码头将业务流程查询、箱动态、业务查询、受理和提箱预约、费收查询等放在公司网站上。
4.财务、人事、设备管理软件一应俱全
集装箱码头的信息化可谓武装到牙齿，只要能提高工作效率的信息技术都能都在码头找到合适的市场。
码头的财务、人事工资、设备管理等方面都采用专用软件。
由于财务、人事、设备方面的管理各不相同，且这些软件的采购成本远低于TOS系统，各码头采用的相关计算机系统是仁者见仁，智者见智，因此，这些方面没有主流的、公认的系统。
5.冷箱远程监控和温度自动记录
进出口冷冻保鲜货物对温度的控制要求很高，码头必须定时记录冷箱温度。
目前主要采用人工抄表的方式。
国内个别冷箱进出口大港已经采用了冷箱远程监控系统，定时自动抄表。
只是由于安装调制解调器的冷箱尚未普及，冷箱远程监控能够监控到的冷箱比例不大。
但冷箱安装调制解调器是将来冷箱监控的趋势，随着可监控的冷箱比例加大，采用冷箱监控技术的集装箱码头会越来越多。
