暗挖隧道注浆工程量计算
隧道工程工程量计算
隧道衬砌工程量计算
衬砌类型：根据隧 道围岩类型和设计 要求，确定衬砌的 类型，如钢筋混凝 土、砖石等。
衬砌厚度：根据隧 道跨度和设计荷载， 确定衬砌的厚度。
衬砌材料：根据衬 砌类型和厚度，选 择合适的衬砌材料 ，如混凝土、砂浆 、砖石等。
衬砌数量：根据隧 道长度和设计要求 ，确定衬砌的数量 。
适用范围：适用于各种隧道 工程量计算，包括但不限于 铁路、公路、地铁等隧道
使用方法：软件提供图形界 面，用户可以通过简单的操 作完成隧道工程量计算，同 时软件还支持导入CAD图纸 进行计算
隧道工程量计算软件的优势和不足
优势：提高计算 效率，减少人为 误差
优势：方便快捷， 可随时随地使用
不足：软件功能 有限，无法满足 所有需求
隧道排水工程量计算
隧道排水工程量计算方法
隧道排水工程量计算实例
隧道排水系统概述
隧道排水工程量计算注意事 项
隧道通风工程量计算
隧道通风系统的组成：包括送排风机、风道、控制设备等。
工程量计算方法：根据通风系统的设计图纸和相关规范，逐项计算各部分的工程量。
注意事项：在计算过程中需要注意通风系统的实际运行效果和安全性，以及与隧道其他系统的协 调性。
确定合理的计算顺序：合理的计算顺序能够提高工作效率，减少出错率。一般建议按照由内到外、 由下到上、由简单到复杂的顺序进行计算。
细致核对：隧道工程量计算涉及到众多细节，容易出错。因此，在计算过程中要细致核对，确保 每个数据的准确性和可靠性。
借助专业软件：使用专业的工程量计算软件能够大大提高计算效率和准确性，减少人为错误。同 时，要注意软件的版本和更新情况，确保使用的软件是最新的版本。
暗挖段工程量
工程数量计算单
填报单位：中铁六局集团成都地铁7号线10标项目部暗挖隧道架子队第1页共页
2013年8月17日
工程数量计算单
填报单位：中铁六局集团成都地铁7号线10标项目部暗挖隧道架子队第2页共页
2013年8月17日
工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第2页
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第1页
2013年8月17日
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第2页
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第3页
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第1页
2013年8月17日
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第1页
2013年8月17日
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第1页
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第1页
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第1页
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第1页
暗挖段工程数量计算单
填报单位：中铁六局集团公司成都地铁7号线10标项目部暗挖隧道工区第1页。
94钻头钻孔注浆量计算公式大全
94钻头钻孔注浆量计算公式大全钻孔和注浆是地质工程中常用的施工方式之一，用于地下工程的勘察和施工。
钻孔注浆量计算是确定施工中所需材料和工艺的重要步骤，其准确性和合理性直接影响到施工质量和工程安全。
本文将介绍钻孔注浆量计算的常见公式，帮助读者了解并掌握这一重要技巧。
1. 注浆管数量计算公式：注浆管数量 = 钻孔长度 / 注浆间距注浆间距一般为孔深的1/2，通过合理计算可以确定所需注浆管数量，确保注浆的均匀性和密实性。
2. 注浆液配比计算公式：注浆液配比 = 注浆液密度 / 水泥密度注浆液密度和水泥密度是注浆液的两个重要参数，通过两者的比例确定注浆液的配比，保证注浆液的稳定性和粘度。
3. 注浆液混合物浓度计算公式：注浆液混合物浓度 = (水泥重量 + 适量稀释剂重量) / 注浆液总重量混合物浓度的合理控制是注浆施工的关键，通过计算可以确定适量的水泥和稀释剂重量，达到注浆液的稳定性和流动性的要求。
4. 注浆液总体积计算公式：注浆液总体积 = 注浆管数量× 钻孔长度× 注浆液混合物浓度注浆液总体积的计算是在确定注浆管数量、钻孔长度和注浆液混合物浓度的基础上，通过简单乘法计算得出。
5. 注浆液用量计算公式：注浆液用量 = 注浆液总体积× 安全系数安全系数是指在实际施工中，根据工程要求和控制要求设置的一个系数，通过乘法计算得出注浆液的最终用量。
以上是钻孔注浆量计算中常见的公式，通过对这些公式的理解和应用，可以很好地指导钻孔注浆工程的实施。
需要注意的是，公式只是计算工作的辅助工具，实际应用中还需要结合实际场地情况和工程要求进行调整和优化。
在进行计算时，还应注意以下几点：1. 确保所采用的公式和参数可靠有效，并在计算过程中进行实时监测和调整。
2. 注浆量计算应结合具体地质情况和工程要求进行综合考虑，避免出现过少或过多的注浆现象。
3. 在实际施工过程中，应随时注意注浆效果和安全问题，并及时调整注浆参数和工艺。
注浆量计算规则
六号线西延以“项”计分部分项清单项目组价工程量核算原则（仅用于新增工程、新增清单项或调整原则中允许按施工图重新计算情况）（一）超前支护注浆1、注浆量以单管注浆量乘以小导管根数计算。
单管注浆量计算公式：Q1=πR2Lnαβ式中：R—浆液扩散半径（按0.25米算）L—注浆长度（按小导管长度减去1米计算）n—地层空隙率（按地质报告取）α—地层填充系数，取0.8β—浆液消耗系数，取1.12、锁脚锚管按施工图图示计算。
3、注意事项（1）超前支护注浆清单项目特征包含锁脚锚管。
（2）不包含特、一级风险源范围内的超前注浆。
扣减特、一级风险源加固范围内的小导管及超前注浆工程量。
（3）小导管排数计算结果四舍五入取整（不加一）；每排小导管根数四舍五入取整（（不加一））。
（二）初支背后注浆1、注浆量以每延米注浆量乘以暗挖隧道初支外皮长度计算。
每延米注浆量计算公式：Q2=0.02Lβ式中：L—断面布设初衬注浆管范围弧长β—损耗系数，取1.12、初支背后注浆的小导管数量按图示计算。
（三）二衬背后注浆浆液工程量1、注浆量以每延米注浆量乘以暗挖隧道二衬外皮长度计算。
每延米注浆量计算公式：Q3=0.01Lβ式中：L—断面起拱线以上布设二衬注浆管范围弧长β—为损耗系数，取1.52、二衬背后注浆可利用防水板注浆圆盘进行二衬背后注浆，不单独计算注浆管及注浆圆盘的数量。
（四）封闭掌子面工程计算原则按纵向间距10米一素封，30米一网喷，全断面封闭计算。
素封喷砼厚度50mm；挂网喷砼厚度100mm，单层钢筋网（Φ6@150x150）；喷射混凝土标号同初期支护；只计算喷射混凝土的工程量及钢筋的工程量。
（五）深孔注浆（标黄部分不适用于新线）1、新增风险源及以风险源项调整原则中可按实际工程量计算情况工程量仅计算浆液量。
不单独计算止浆墙及注浆孔成孔数量。
注浆量计算公式：Q4=Anαβ式中：A—注浆范围体积n—孔隙率α—浆液填充系数，取0.8β—浆液损耗系数，取1.12、注意事项（1）深孔注浆加固范围图纸暗挖隧道标准断面图存在超前小导管注浆，仅按深孔注浆计算，不计算超前小导管及超前注浆工程量。
注浆量计算规则
注浆量计算规则六号线西延以“项”计分部分项清单项目组价工程量核算原则（仅用于新增工程、新增清单项或调整原则中允许按施工图重新计算情况）（一）超前支护注浆1、注浆量以单管注浆量乘以小导管根数计算。
单管注浆量计算公式：Q1=πR2Lnαβ式中：R—浆液扩散半径（按0.25米算）L—注浆长度（按小导管长度减去1米计算）n—地层空隙率（按地质报告取）α—地层填充系数，取0.8β—浆液消耗系数，取1.12、锁脚锚管按施工图图示计算。
3、注意事项（1）超前支护注浆清单项目特征包含锁脚锚管。
（2）不包含特、一级风险源范围内的超前注浆。
扣减特、一级风险源加固范围内的小导管及超前注浆工程量。
（3）小导管排数计算结果四舍五入取整（不加一）；每排小导管根数四舍五入取整（（不加一））。
（二）初支背后注浆1、注浆量以每延米注浆量乘以暗挖隧道初支外皮长度计算。
每延米注浆量计算公式：Q2=0.02Lβ式中：L—断面布设初衬注浆管范围弧长β—损耗系数，取1.12、初支背后注浆的小导管数量按图示计算。
（三）二衬背后注浆浆液工程量1、注浆量以每延米注浆量乘以暗挖隧道二衬外皮长度计算。
每延米注浆量计算公式：Q3=0.01Lβ式中：L—断面起拱线以上布设二衬注浆管范围弧长β—为损耗系数，取1.52、二衬背后注浆可利用防水板注浆圆盘进行二衬背后注浆，不单独计算注浆管及注浆圆盘的数量。
（四）封闭掌子面工程计算原则按纵向间距10米一素封，30米一网喷，全断面封闭计算。
素封喷砼厚度50mm；挂网喷砼厚度100mm，单层钢筋网（Φ6@150x150）；喷射混凝土标号同初期支护；只计算喷射混凝土的工程量及钢筋的工程量。
（五）深孔注浆（标黄部分不适用于新线）1、新增风险源及以风险源项调整原则中可按实际工程量计算情况工程量仅计算浆液量。
不单独计算止浆墙及注浆孔成孔数量。
注浆量计算公式：Q4=Anαβ式中：A—注浆范围体积n—孔隙率α—浆液填充系数，取0.8β—浆液损耗系数，取1.12、注意事项（1）深孔注浆加固范围图纸暗挖隧道标准断面图存在超前小导管注浆，仅按深孔注浆计算，不计算超前小导管及超前注浆工程量。

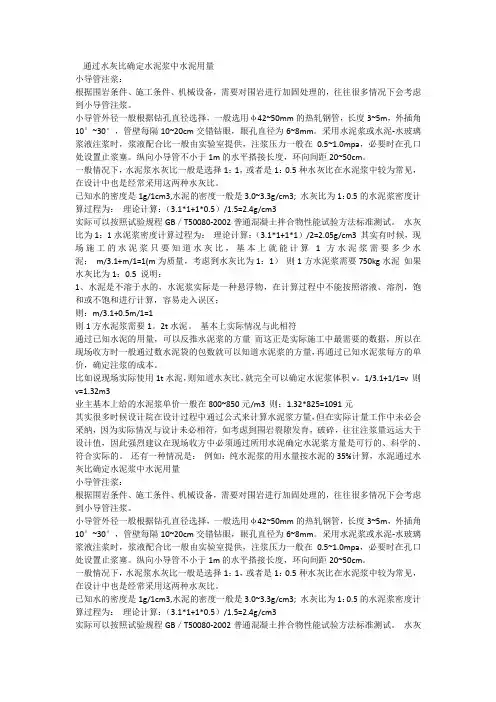

注浆量计算
通过水灰比确定水泥浆中水泥用量小导管注浆：根据围岩条件、施工条件、机械设备，需要对围岩进行加固处理的，往往很多情况下会考虑到小导管注浆。
小导管外径一般根据钻孔直径选择，一般选用φ42~50mm的热轧钢管，长度3~5m，外插角10°~30°，管壁每隔10~20cm交错钻眼，眼孔直径为6~8mm。
采用水泥浆或水泥-水玻璃浆液注浆时，浆液配合比一般由实验室提供，注浆压力一般在0.5~1.0mpa，必要时在孔口处设置止浆塞。
纵向小导管不小于1m的水平搭接长度，环向间距20~50cm。
一般情况下，水泥浆水灰比一般是选择1：1，或者是1：0.5种水灰比在水泥浆中较为常见，在设计中也是经常采用这两种水灰比。
已知水的密度是1g/1cm3,水泥的密度一般是3.0~3.3g/cm3; 水灰比为1：0.5的水泥浆密度计算过程为：理论计算：（3.1*1+1*0.5）/1.5=2.4g/cm3实际可以按照试验规程GB／T50080-2002普通混凝土拌合物性能试验方法标准测试。
水灰比为1：1水泥浆密度计算过程为：理论计算：（3.1*1+1*1）/2=2.05g/cm3 其实有时候，现场施工的水泥浆只要知道水灰比，基本上就能计算1方水泥浆需要多少水泥； m/3.1+m/1=1(m为质量，考虑到水灰比为1：1）则1方水泥浆需要750kg水泥如果水灰比为1：0.5 说明：1、水泥是不溶于水的，水泥浆实际是一种悬浮物，在计算过程中不能按照溶液、溶剂，饱和或不饱和进行计算，容易走入误区；则：m/3.1+0.5m/1=1则1方水泥浆需要1。
2t水泥。
基本上实际情况与此相符通过已知水泥的用量，可以反推水泥浆的方量而这正是实际施工中最需要的数据，所以在现场收方时一般通过数水泥袋的包数就可以知道水泥浆的方量，再通过已知水泥浆每方的单价，确定注浆的成本。
比如说现场实际使用1t水泥，则知道水灰比，就完全可以确定水泥浆体积v。
暗挖隧道注浆工程量计算
暗挖隧道注浆工程量计算暗挖隧道注浆工程量计算一、计算依据1、暗挖隧道设计图纸我单位上报相关初步方案后，设计单位对现场现场进行踏勘，并结合现场实际情况设计了相关暗挖施工图及规定了相关工艺，要求我单位严格按图进行施工。
暗挖隧道设计图纸中明确要求，初衬格栅（即支撑）距离为50cm，超前支护小导管为： L=2.25m，间距为300mm，隧道外扩2M范围内，沿隧道侧墙及拱顶设置及注浆，注浆种类为双液浆。
2、工程量现场确认单工程量现场确认单，根据现场实际情况，经施工单位、监理单位、业主单位三方现场确认，超前支护小导管为每榀格栅打设（格栅间距50cm），具体见工程量现场确认单确认数据。
工程量现场确认单第二页，第一条（4）款中：“0.5”为格栅距离。
（7）款中计算公式中“159”为格栅榀数。
工程量现场确认单第二页，第二条，（4）款、（7）款计算原则同上。
3、施工方案0+626—0+666段暗挖施施工方案中（第10页14行）及0+508—0+558段暗挖方案中第6页（倒数第7行）均对暗挖超前导管打设施工工艺进行了具体说明。
小导管长度方案为1.5M，原因为方案为我单位上报初步方案，后经设计单位进行详细设计，为保证安全施工，经业主单位、设计单位、施工单位三方确认按照小导管长度为2.25m进行施工（具体见设计图纸）。
4、相关规范文件根据《地铁暗挖隧道注浆施工技术规程》DBJ01-96-2004（具体见附件）中2.2.2条款相关要求，钢支撑（即暗挖隧道格栅）间距为50cm，为每个开挖循环注浆一次。
二、计算工程量计算公式：Q=πR2Lnαβn=0.41 α=0.8 β=1.11、1.8m*1.8m隧道注浆每延米隧道注浆量：（1）每延米隧道小导管长度：2*(3.14*2.4/2+1.2*2)/0.3*2.25=92.52m备注：“2”为每米两个循环；“(3.14*2.4/2+1.2*2)”为拱顶及侧墙长度；“0.3”为小导管间距；“2.25”为每根小导管长度（2）3.14*0.25*0.25*0.41*0.8*1.1*92.52=6.55m32、2.4m*2.4m隧道注浆每延米隧道注浆量：（1）每延米隧道小导管长度：L=2*(3.14*3/2+1.5*2)/0.3*2.25=115.65m备注：“2”为每米两个循环；“(3.14*3/2+1.5*2)”为拱顶及侧墙长度；“0.3”为小导管间距；“2.25”为每根小导管长度（2）3.14*0.25*0.25*0.41*0.8*1.1*115.65=8.188m3。
注浆量计算
注浆量计算小导管注浆单管浆液扩散半径一样为0. 5 m～1. 0 m。
这与深孔超前围幕注浆的扩散半径2 m～4 m ( 管径75 mm ～ 110 mm、注浆压力为1. 5M Pa～ 4M Pa ) 有明显区别, 故《隧道施工规范》中的注浆量计算公式(如下) 不能作为小导管注浆量的估算公式。
Q 1= PR 2×H×G×A×B,式中:Q 1 ——注浆量,m 3;R ——扩散半径,m;H ——注浆管有效长度,m;G ——岩体空隙率, %;A ——注浆系数, 0. 7～ 0. 9;B ——浆液损耗系数, 1. 1～ 1. 4。
据实际验证, 以下计算公式相对符合实际单孔注浆量。
Q 2= PR 2×L×G=P×[ (0. 6～ 0. 7) ×S]2×L ×G式中:Q 2 ——注浆量,m 3;S ——小导管中心距离,m;L ——小导管有效长度,m;R ——考虑到注浆范围相互重叠的原则, 扩散半径取(0. 6～ 0. 7) ×S ,m;G ——岩体空隙率, %; 类3 %～ 5 % , À类硬岩3 %～ 5 % , Ã类硬岩2 %～3 % , 软岩1 %～ 2 %。
实际施工中因钻孔偏差或钻眼内的地质原因,注浆液窜浆或跑浆经常出现, 每个注浆管内的注浆量很不均匀, 因此理论单眼注浆量尚不能作为单孔注浆的一个控制指标, 应以整排小导管的理论推算总量作为控制指标。
故按整排小导管上下各0. 5 m～ 1 m 范围的岩土体内均已注浆填充考虑, 应以下列公式估算注浆总量。
Q 3= (P×Hˆ360)×[ (R + t) 2- (R - t) 2 ]×G×L ,式中:Q 3 ——注浆量,m 3;H ——拱部小导管布设范围相对于圆心的角度;R ——小导管位置相对于圆心的半径;t ——浆液扩散半径, 0. 5 m～ 1 m;L ——小导管有效长度,m;G ——岩体孔隙率, %; 类3 %～ 5 % , À类硬岩3 %～ 5 %、软岩2 %～ 3 % , Ã类硬岩2 %～ 3 % , 软岩1 %～ 2 %。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暗挖隧道注浆工程量计算
一、计算依据
1、暗挖隧道设计图纸
我单位上报相关初步方案后，设计单位对现场现场进行踏勘，并结合现场实际情况设计了相关暗挖施工图及规定了相关工艺，要求我单位严格按图进行施工。
暗挖隧道设计图纸中明确要求，初衬格栅（即支撑）距离为50cm，超前支护小导管为：L=2.25m，间距为300mm，隧道外扩2M范围内，沿隧道侧墙及拱顶设置及注浆，注浆种类为双液浆。
2、工程量现场确认单
工程量现场确认单，根据现场实际情况，经施工单位、监理单位、业主单位三方现场确认，超前支护小导管为每榀格栅打设（格栅间距50cm），具体见工程量现场确认单确认数据。
工程量现场确认单第二页，第一条（4）款中：“0.5”为格栅距离。
（7）款中计算公式中“159”为格栅榀数。
工程量现场确认单第二页，第二条，（4）款、（7）款计算原则同上。
3、施工方案
0+626—0+666段暗挖施施工方案中（第10页14行）及0+508—0+558段暗挖方案中第6页（倒数第7行）均对暗挖超前导管打设施工工艺进行了具体说明。
小导管长度方案为 1.5M，原因为方案为我单位上报初步方案，后经设计单位进行详细设计，为保证安全施工，经业主单位、设计单位、施工单位三方确认按照小导管长度为2.25m 进行施工（具体见设计图纸）。
4、相关规范文件
根据《地铁暗挖隧道注浆施工技术规程》DBJ01-96-2004（具体见附件）中2.2.2条款相关要求，钢支撑（即暗挖隧道格栅）间距为50cm，为每个开挖循环注浆一次。
二、计算工程量
计算公式：Q=πR2Lnαβ
n=0.41 α=0.8 β=1.1
1、1.8m*1.8m隧道注浆每延米隧道注浆量：
（1）每延米隧道小导管长度：2*(3.14*2.4/2+1.2*2)/0.3*2.25=92.52m
备注：“2”为每米两个循环；“(3.14*2.4/2+1.2*2)”为拱顶及侧墙长度；“0.3”为小
导管间距；“2.25”为每根小导管长度
（2）3.14*0.25*0.25*0.41*0.8*1.1*92.52=6.55m3
2、2.4m*2.4m隧道注浆每延米隧道注浆量：
（1）每延米隧道小导管长度：L=2*(3.14*3/2+1.5*2)/0.3*2.25=115.65m
备注：“2”为每米两个循环；“(3.14*3/2+1.5*2)”为拱顶及侧墙长度；“0.3”为小导管间距；“2.25”为每根小导管长度
（2）3.14*0.25*0.25*0.41*0.8*1.1*115.65=8.188m3。
