第4章GSM移动通信原理
GSM基础知识和移动通信原理
GSM系统中的主要组件
基站
基站是GSM网络的核心组件，用 于与移动设备进行通信并提供信 号覆盖。
移动设备
移动设备（如手机）通过基站与 GSM网络进行通信，将语音和数 据传输到目标位置。
移动交换中心
移动交换中心是GSM网络的核心 节点，负责呼叫控制和用户数据 交换。
GSM通信过程
1
注册
移动设备在GSM网络中注册，获得一个临时标识符，以便进行通信。
2
呼叫连接
用户通过拨号建立通话连接，GSM网络将呼叫路由到目标用户。
3呼叫释放Fra bibliotek通话结束后，GSM网络将释放连接并释放资源以供其他用户使用。
GSM网络的优点和局限性
1 覆盖广泛
GSM网络在全球范围内提供广泛的通信覆盖，为用户提供了连续无缝的通信体验。
2 兼容性强
GSM设备的标准化使其与其他网络和设备兼容，方便用户在不同地区和网络间切换。
GSM加密
GSM使用加密算法保护通信内容， 确保用户的隐私和数据安全。
移动通信原理
1 信道分配
2 信号传输
3 网络交互
GSM使用时分多址技术， 将通信频谱划分为不同的 时隙，以实现同时多用户 通信。
移动通信通过无线电频率 在基站和移动设备之间传 输信号，实现语音和数据 传输。
GSM网络通过基站和移动 交换中心之间的传输路径， 实现用户之间的通信和互 联网接入。
GSM网络架构
基站子系统 (BSS)
包括基站控制器 (BSC) 和 天线系统 (BS)，负责无线信号和用户数据传输。
网络子系统 (NSS)
由移动交换中心 (MSC) 和 访问控制器 (AC) 组成，处理用户数据和呼叫控制。
GSM移动通信系统原理简介

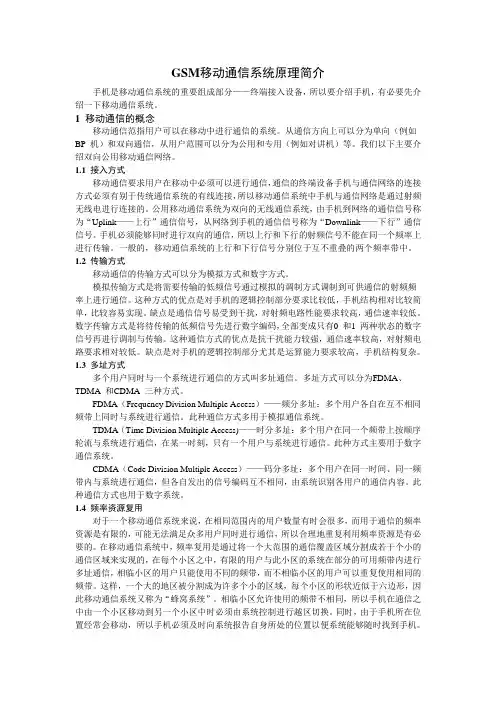

GSM移动通信系统原理简介手机是移动通信系统的重要组成部分——终端接入设备，所以要介绍手机，有必要先介绍一下移动通信系统。
1 移动通信的概念移动通信范指用户可以在移动中进行通信的系统。
从通信方向上可以分为单向（例如BP 机）和双向通信，从用户范围可以分为公用和专用（例如对讲机）等。
我们以下主要介绍双向公用移动通信网络。
1.1 接入方式移动通信要求用户在移动中必须可以进行通信，通信的终端设备手机与通信网络的连接方式必须有别于传统通信系统的有线连接，所以移动通信系统中手机与通信网络是通过射频无线电进行连接的。
公用移动通信系统为双向的无线通信系统，由手机到网络的通信信号称为“Uplink——上行”通信信号，从网络到手机的通信信号称为“Downlink——下行”通信信号。
手机必须能够同时进行双向的通信，所以上行和下行的射频信号不能在同一个频率上进行传输。
一般的，移动通信系统的上行和下行信号分别位于互不重叠的两个频率带中。
1.2 传输方式移动通信的传输方式可以分为模拟方式和数字方式。
模拟传输方式是将需要传输的低频信号通过模拟的调制方式调制到可供通信的射频频率上进行通信。
这种方式的优点是对手机的逻辑控制部分要求比较低，手机结构相对比较简单，比较容易实现。
缺点是通信信号易受到干扰，对射频电路性能要求较高，通信速率较低。
数字传输方式是将待传输的低频信号先进行数字编码，全部变成只有0 和1 两种状态的数字信号再进行调制与传输。
这种通信方式的优点是抗干扰能力较强，通信速率较高，对射频电路要求相对较低。
缺点是对手机的逻辑控制部分尤其是运算能力要求较高，手机结构复杂。
1.3 多址方式多个用户同时与一个系统进行通信的方式叫多址通信。
多址方式可以分为FDMA、TDMA 和CDMA 三种方式。
FDMA（Frequency Division Multiple Access）——频分多址：多个用户各自在互不相同频带上同时与系统进行通信。
GSM移动通信基本原理介绍
GSM发展简史
GSM移动通信基本原理
技术
2008年，发展达到了顶峰
竞争
发展
455
用户
加剧
1999，中国移动用户近5000万
需求
居世界第二
4
1994年，GSM进入中国
3
1991年，GSM系统在欧洲商用 移动通信跨入第二代
BTS (Base Transceiver Station)：
基站收发信台，实现移动通信系统与MS之间的无线通信
BSC (Base Station Controller)：
基站控制器，实现无线系统到交换系统的集线功能、无线资源管 理功能以及其它与无线相关的控制功能
HLR (Home Location Register)：
2
1989年：GSM标准生效
1
GSM发展简史
GSM移动通信基本原理
无线
通信
系统
GSM
PDC
3G
AMPS
D-AMPS
TACS
IS-95A
W-CDMA
NMT NTT
2.5G
CDMA2000
TD-SCDMA
GPRS
2G
IS-95B
1G
80s初
80s末
96年
2002年
时间
第二部分 GSM系统网络结构
GSM系统网络结构
✓ 快速随路控制信道（FACCH）
TCH/F随路控制信道（FACCH/F） TCH/H随路控制信道（FACCH/H）
专用控制信道（DCCH）功能
✓独立专用控制信道（SDCCH），双向，用于： 传送鉴权、业务信道指配信息；
gsm的工作原理
gsm的工作原理GSM（Global System for Mobile Communications）是一种基于数字技术的移动通信标准。
其工作原理可以分为以下几个方面：1. 频率分配：GSM网络将可用的无线频谱分为不同的频道，每个频道可以同时支持多个用户进行通信。
频谱分配由基站控制器（BSC）进行管理，它根据网络负载和通信需求动态地分配频率资源。
2. 信号传输：GSM系统使用时分多址（TDMA）技术，将每个频道划分为多个时隙，每个时隙可用于传输不同用户的信息。
通过这种方式，多个用户可以在同一个频道上同时进行通信，提高了系统的容量和效率。
3. 基站系统：GSM网络由许多基站组成，每个基站负责覆盖特定范围内的用户。
基站由基站控制器进行管理，它与移动设备进行无线通信，将用户的语音和数据信息转发到目标位置。
4. 用户鉴权：当移动设备尝试接入GSM网络时，网络会对用户进行鉴权，确保其合法性和身份。
这涉及到与用户SIM卡中的密钥进行比对，以验证用户的身份。
5. 话音编码：GSM系统使用全球通用的话音编码标准（GSM-FR），将用户的语音信号进行数字化和编码，以便在网络中传输。
这种编码可以减小语音数据量，提高传输效率。
6. 数据传输：除了语音通信外，GSM系统还支持数据传输，例如短消息服务（SMS）、多媒体消息服务（MMS）和互联网接入。
这些数据会被编码和打包，并通过GSM网络传输到目标设备。
总的来说，GSM的工作原理是通过频率分配、时分多址技术、基站系统、用户鉴权、话音编码和数据传输等关键技术，实现移动设备之间的语音和数据通信。
这种标准化的通信方式使得全球范围内的移动通信变得更加便捷和高效。
GSM移动通信及协议栈
GSM移动通信及协议栈移动通信是指通过无线电技术实现移动设备之间的通信。
GSM （Global System for Mobile Communications）是一种数字移动通信标准，被广泛用于全球范围内的手机通信。
本文将介绍GSM移动通信的原理及其协议栈的组成以及各层的功能与作用。
一、GSM移动通信原理GSM移动通信采用时分多址（TDMA）技术进行信道复用，这意味着每个时间片都可以分配给不同的用户进行通信。
该技术的使用可以提高频谱利用效率，允许同时传输多个用户的信息。
GSM移动通信系统由多个基站组成，每个基站都可以覆盖一个特定的区域，称为小区。
当用户使用手机进行通话时，手机会与基站进行连接，基站负责提供信号传输和接收。
二、GSM协议栈的组成GSM协议栈由多个层级组成，每个层级都有相应的功能和作用。
1. 物理层（Physical Layer）物理层是GSM协议栈的最底层，负责无线电信号传输和接收。
它规定了信号的调制与解调方式，包括信道编码、信号传输速率等。
2. 数据链路层（Data Link Layer）数据链路层负责将物理层传输的比特流转换为帧的形式，以及进行差错检测和纠正。
这一层还负责多路复用和信道管理，确保数据的可靠传输。
3. 网络层（Network Layer）网络层负责路由选择和移动性管理。
它负责处理与用户终端的连接，并将数据包传输到目标终端。
4. 传输层（Transport Layer）传输层主要负责数据的分段和重新组装，确保数据的可靠性和完整性。
它还提供了流量控制和拥塞控制机制。
5. 会话层（Session Layer）会话层负责建立、管理和终止通信会话。
它定义了不同通信实体之间如何开始、结束和保持会话。
6. 表示层（Presentation Layer）表示层负责数据的格式转换和加密解密。
它确保数据在通信实体之间的交换时能够被正确理解。
7. 应用层（Application Layer）应用层提供了将数据传输到具体应用程序的接口。
GSM手机原理框图

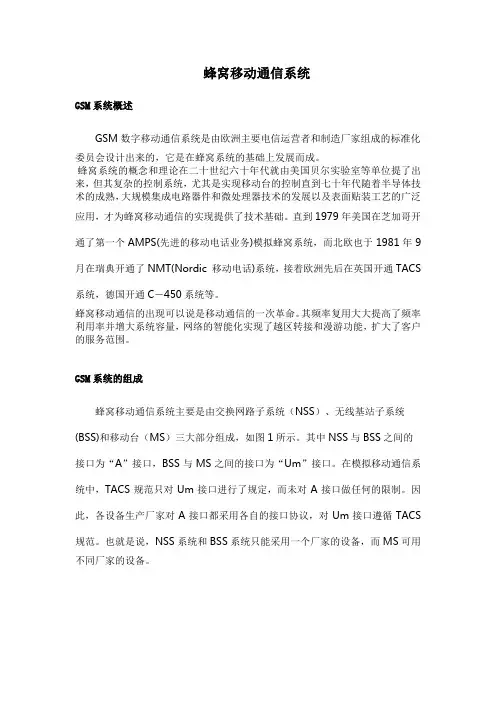

蜂窝移动通信系统GSM系统概述GSM数字移动通信系统是由欧洲主要电信运营者和制造厂家组成的标准化委员会设计出来的，它是在蜂窝系统的基础上发展而成。
蜂窝系统的概念和理论在二十世纪六十年代就由美国贝尔实验室等单位提了出来，但其复杂的控制系统，尤其是实现移动台的控制直到七十年代随着半导体技术的成熟，大规模集成电路器件和微处理器技术的发展以及表面贴装工艺的广泛应用，才为蜂窝移动通信的实现提供了技术基础。
直到1979年美国在芝加哥开通了第一个AMPS(先进的移动电话业务)模拟蜂窝系统，而北欧也于1981年9月在瑞典开通了NMT(Nordic 移动电话)系统，接着欧洲先后在英国开通TACS系统，德国开通C－450系统等。
蜂窝移动通信的出现可以说是移动通信的一次革命。
其频率复用大大提高了频率利用率并增大系统容量，网络的智能化实现了越区转接和漫游功能，扩大了客户的服务范围。
GSM系统的组成蜂窝移动通信系统主要是由交换网路子系统（NSS）、无线基站子系统(BSS)和移动台（MS）三大部分组成，如图1所示。
其中NSS与BSS之间的接口为“A”接口，BSS与MS之间的接口为“Um”接口。
在模拟移动通信系统中，TACS规范只对Um接口进行了规定，而未对A接口做任何的限制。
因此，各设备生产厂家对A接口都采用各自的接口协议，对Um接口遵循TACS规范。
也就是说，NSS系统和BSS系统只能采用一个厂家的设备，而MS可用不同厂家的设备。
图1 蜂窝移动通信系统的组成由于GSM规范是由北欧一些运营公司“炒”出的规范，运营公司当然喜欢花最少的投资，用最好的设备来建最优良的通信网，因此GSM规范对系统的各个接口都有明确的规定。
也就是说，各接口都是开放式接口。
GSM系统框图如图2，A接口往右是NSS系统，它包括有移动业务交换中心（MSC）、拜访位置寄存器（VLR）、归属位置寄存器（HLR）、鉴权中心（AUC）和移动设备识别寄存器（EIR），A接口往左Um接口是BSS系统，它包括有基站控制器（BSC）和基站收发信台（BTS）。
gsm的工作原理
gsm的工作原理
GSM（Global System for Mobile Communications）是一种数字
移动通信标准，它使用时分多址（TDMA）技术实现语音和数据传输。
GSM的工作原理可以简要概括为以下几个步骤：
1. 基站搜索与选择：移动设备通过扫描周围的基站信号，选择信号质量最好的基站进行连接。
2. 建立连接：移动设备发送一个呼叫请求给基站，并提供相关信息，如接收者的手机号码或设备ID。
基站将该呼叫请求传
输到移动交换中心（Mobile Switching Center，MSC）。
3. 鉴权和身份验证：MSC通过向Home Location Register （HLR）发送请求来鉴权和身份验证移动设备。
HLR是一个
存储用户订阅信息、位置信息等的数据库。
4. 寻呼和移动绑定：一旦鉴权和身份验证通过，MSC将通过
广播方式通知指定基站的呼叫请求。
移动设备接收到呼叫请求后，将发送一个响应给MSC，并且与基站建立连接。
5. 语音和数据传输：一旦连接建立，移动设备和基站之间可以进行语音和数据传输。
语音数据经过编码和解码，然后通过无线信道传输。
数据传输可以通过GPRS或EDGE等技术进行。
6. 呼叫结束和断开连接：当通话结束或移动设备离开基站的范
围时，连接将被断开。
MSC将收到断开连接的通知，并更新用户的位置信息。
以上是简要描述了GSM的工作原理。
通过这个过程，GSM网络可以实现移动设备之间的语音和数据通信。
gsm模块的工作原理
gsm模块的工作原理
GSM模块（Global System for Mobile Communications）是一种用于通过全球范围的移动通信网络进行语音和数据传输的设备。
它的工作原理可以概括为以下几个步骤：
1. 与通信网络建立连接：GSM模块通过内部的无线电天线与
基站进行无线通信，并与之建立连接。
基站负责提供通信服务，并将GSM模块与移动电话网络连接起来。
2. 发送呼叫请求：一旦与基站建立连接，GSM模块可以发送
呼叫请求给移动电话网络。
呼叫请求包含了要拨打的电话号码以及其他相关的信息，如呼叫类型（语音呼叫或数据传输）等。
3. 呼叫建立：一旦移动电话网络接收到呼叫请求，它会将呼叫请求转发给被叫号码所在的位置区域。
如果被叫电话可用，通信网络将建立起呼叫连接，即使双方可以进行通话或数据传输。
4. 语音和数据传输：一旦呼叫连接建立，GSM模块可以通过
以数字形式编码的语音和数据传输进行通信。
语音和数据传输会通过无线电信道进行传输，然后通过通信网络中的各个节点转发到目标设备。
5. 结束呼叫：当通信结束时，GSM模块会发送呼叫结束请求
给移动电话网络。
网络将根据请求终止呼叫连接，并释放相应的资源。
总的来说，GSM模块的工作原理涉及了与通信网络的连接建
立、呼叫请求发送与接收、语音和数据传输、呼叫连接的终止等关键步骤。
通过这些步骤，GSM模块能够实现移动通信和数据传输的功能。
